Самостоятельное изготовления калитки из профтрубы

Достоинства и недостатки

Изготовление ворот с использованием профилированной трубы дает такие преимущества:

1. Легкий вес сырья упрощает и ускоряет процесс транспортировки, монтажа.
2. Низкие цены на материалы сокращают траты на строительство.
3. Металлопрофиль легко поддается обработке, свариванию.
4. Конструкция получается прочной и жесткой.
5. Смотрятся такие ворота аккуратно и красиво.

Материал в тему: «Как правильно сварить откатные ворота»

Из недостатков:

1. Возможна коррозия металла в результате некачественной защитной обработки или ее отсутствия.
2. При креплении профиля резьбовыми элементами есть риск деформации изделия.

Эти недостатки нельзя считать критичными, поскольку при условии соблюдения всех этапов сборки, монтажа ворот, их можно и вовсе избежать.

Подготовка к изготовлению калитки из профнастила своими руками

Основные этапы подготовки заключаются в:

1. определение типа изделия – совмещенная с воротами или отдельная, тип опор;
2. выборе необходимых размеров – ширина, высота, толщина;
3. построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
4. расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
5. расчет количества материалов;
6. подготовка места для установки.

О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.

В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.

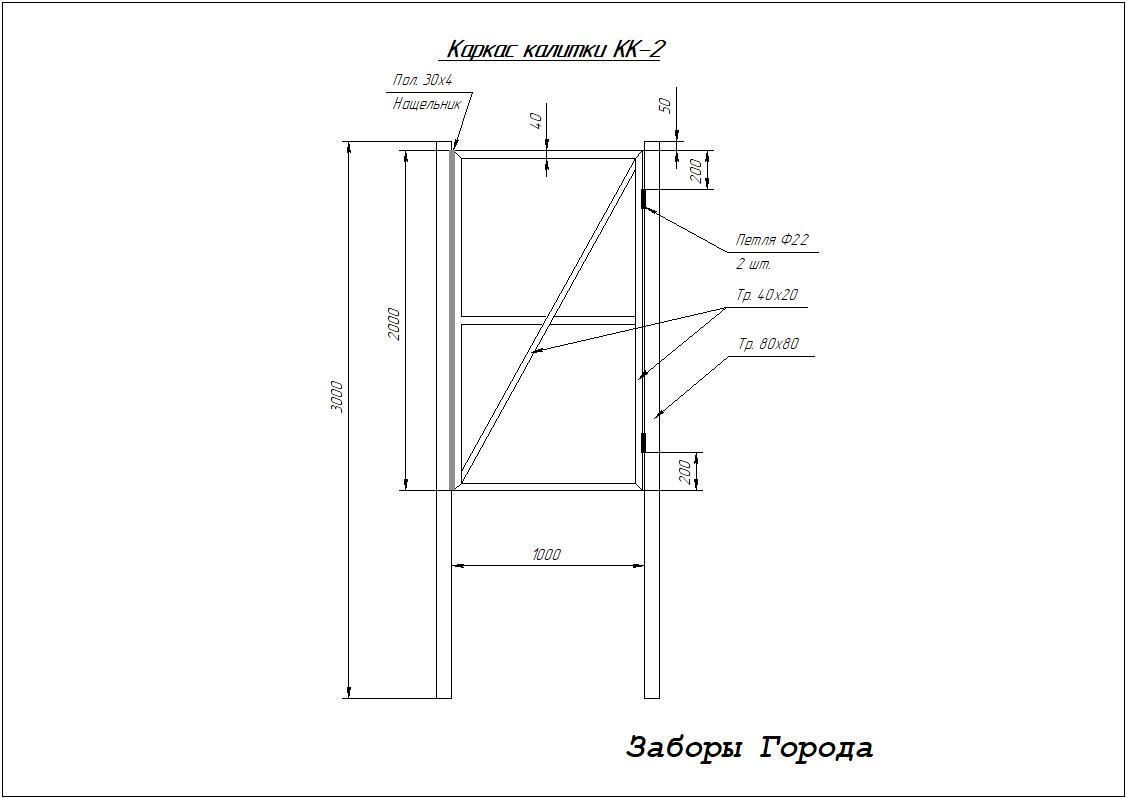

На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными

На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.

Важно: раскосы и поперечина каркаса почти всегда выполняются из полого профиля (прямоугольной трубы), реже из полосы. Это объясняется соображениями удобства сварки и необходимостью жесткостью конструкции

Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:

• каркаса — трубы 60х60 мм 6 м (2+2+1+1);
• крепления заполнения — трубы 40х25 мм, 6 м;
• раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
• стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.

Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.

На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

Изготовление ворот из профильной трубы своими руками

Так как обращение в специализированные компании обычно требует больших затрат, многие владельцы гаражей задаются вопросом, как сварить ворота на гараж из профильной трубы своими руками. Для этого не нужно приобретать дорогостоящие наборы. Достаточно купить:

• стальной уголок;
• металлопрофиль;
• лист металла;
• необходимую фурнитуру;
• крепежные элементы.

Перед началом работ необходимо разработать проект

При создании чертежа важно определиться с точными размерами проема. Он зависит от высоты автомобиля и его ширины

Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров.

Процесс изготовления разбивается на три основных этапа:

1. Создание рамы железных ворот для гаража. Несущий элемент состоит из двух частей: внутренней и внешней. Они изготавливаются из стального уголка. Для этого потребуются: рулетка, угольник, строительный уровень, болгарка для резки листа и профилей, а также сварочный аппарат.
   Вначале замеры отмечаются на уголке и вырезаются заготовки. После каждый уровень соединения нужно отрегулировать, чтобы обеспечить ровность конструкции, и начинать сваривать.
   Полученные швы тщательно отшлифовываются. Для обеспечения жесткости конструкции по углам вертикально можно приварить рычаги (для этого можно использовать остатки уголков).
2. Установка каркаса. Основой всей системы является каркас. Он состоит из двух частей, формирующих створки. Основой для каркаса может стать профиль из металла. При изготовлении створок применяется профильная труба:
   • процесс начинается с раскладки труб ровной поверхностью вверх на разглаженной поверхности;
   • затем в прямоугольнике следует расставить направляющие;
   • при помощи угольника углы выставляются и варятся;
   • после основного этапа необходимо позаботиться о ребрах жесткости. Для створок стандартного размера достаточно по два на одну штуку.

Важно! Чем тяжелее ворота, тем больше ребер жесткости необходимо установить. Изготовление полотна

Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении

Изготовление полотна. Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении.

Монтаж

1. Высоту входной группы делают одного размера, ширина 0,9–1,2 м. Такие параметры позволяют свободно проходить проем даже с сумками в руках. Дверца 1,2 м имеет небольшую нагрузку на петли, в результате конструкция не перекашивается.
2. Навесы приваривают на металлическую трубу 60х60 мм, если изделие весит 100 кг и более – 80х80 мм. Если столбы кирпичные к закладным, приваривают трубу 60х40 мм, на нее удобно монтировать навесы.
3. Ширину делают на 1,5 см меньше проема. Зазор нужен для свободного открывания в любое время года, так как летом металл нагревается и расширяется, что приводит к заклиниванию.
4. Главная задача при монтаже состоит в том, чтобы правильно приварить навесы. Для этого полотно выставляют идеально ровно по вертикали и горизонтали, при помощи небольших кусочков металла фиксируют калитку заподлицо с несущей трубой. Навесы приваривают на расстоянии 20 см от верха и низа изделия.
5. Чтобы навесы не заклинило во время сварки, их смазывают солидолом или смазкой. После приваривания навесов места сварки зачищают и красят.

После сварки целесообразно зачистить места соединения от окалины

Приваривание навесов – ответственное задание, и от его выполнения зависит хорошая работа калитки.

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

На фото ниже изображены дверца и ворота из профлиста.

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

1. Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
2. Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
3. Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
4. Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
5. Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
6. Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
7. Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

• защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
• механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
• низкие звукоизоляционные качества профнастила.

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Чем оформить калитку

Вариантов красивого оформления дизайна конструкции множество. Вот несколько способов улучшить вид калитки:

1. Начать стоит с формы. Если хозяева не хотят калитку стандартной прямоугольной формы, то стоит задуматься об арочной створке. Ее отлично дополнит небольшой закругленный козырек. Этот вопрос необходимо продумать на этапе разработки чертежа забора.
2. Посередине створки можно вставить сварную решетку.
3. На столбах можно закрепить красивые уличные светильники.
4. Отличный способ украсить створку – добавить элементы ковки. Их можно купить готовыми или заказать по своему рисунку у кузнеца. В этом случае полотно из профнастила служит фоном для декоративных рисунков.

Крепеж деталей выполняют сваркой к рамке двери. Элементы перед крепежом проходят грунтовкой или краской.

Усиление створки металлическими деталями – это отличная защита от взлома и несанкционированного проникновения на усадьбу.

При наличии инструментов, умении обращаться со сварочным аппаратом владельцам усадеб не составит труда собрать калитку своими руками. Если же навыки строительного дела отсутствуют, нет свободного времени на возведение забора с калиткой, то лучше обратиться к специалистам. Они сделают забор под ключ с учетом всех пожеланий заказчика.

Разновидности ворот

Если выбрать правильный подход по изготовлению конструкции и монтажу гаражных ворот, то установить это изделие своими руками не составит проблем. Качественный профиль ворот производят компании CARTECK, Алютех, Hörmann.

Откатные металлические ворота

Самые популярные виды гаражных конструкций из металла:

1. Секционные ворота из металла – створка состоит из сэндвич-панелей. Передвигаясь по специальным рельсам, ворота перемещаются под потолок. Конструкцию этих ворот можно установить в арочном проеме.
2. Конструкция роллетных ворот состоит из ламелей. Они сматываются на валу в специальный короб, расположенный над воротами. Это компактные изделия, которые просты в изготовлении. Створки ворот не подразумевают установку входной двери.
3. Распашные ворота представляют собой конструкцию, когда створки могут открываться внутрь гаража либо на улицу. Автоматическая система для этих ворот – два электропривода на каждое полотно. Если не использовать электроприводы, то это будет самый бюджетный вариант установки, который целесообразен, если гараж используют только несколько раз в неделю.

Ворота и дверца

Приблизительные расценки на секционные ворота из металла и электромеханический привод в сети магазинов «Леруа Мерлен»:

• ворота 3500×2000 мм – 49700 рублей;
• привод для створок ворот размером 8,5 м2 с 2 пультами д/у – 10180 рублей.

Металлические ворота в заборе на даче

Для установки любых металлических конструкций ворот или калитки потребуются базовые знания по работе со сварочным аппаратом, а также весь перечень требуемых материалов и понимание технологии монтажа. Обустройство и способы установки различных модификаций похожи между собой, главное различие – материал обшивки створок.

Замки для калитки

Врезной замок Калитка испытывает температурные перепады, воздействие влажности и атмосферы. Особенностью замка является зауженная планка и короткий промежуток от нее до оси запора.

Врезной замок выбирают больше половины пользователей. Навесные замки относятся к категории ненадежных запоров и ставятся на дачах, огородных участках. Реечные запоры включают засов, который передвигается по петлям. Накладной замок надежный, для его монтажа нужна дрель и сварка.

Электромеханические запоры состоят из затворного устройства и щитка управления, для работы потребуется электричество, как и для электронного замка. Радиоволновой замок работает по принципу автосигнализации и трудно взламывается.

Этапы возведения забора из профтрубы

Монтаж забора из металлической профильной трубы производят в несколько этапов. Каждый из них будет влиять как на ход работы, так и на дальнейшее использование изгороди:

1. Сборка или покупка секций.
2. Возведение фундамента и монтаж опорных столбов.
3. Установка секций в пролеты.
4. Покраска металлических элементов.

Чертеж секции для самостоятельного изготовления

Создание секций

Если принято решение о самостоятельном сооружении секций, то для этого потребуется сделать их каркас:

• нарезать трубы на заготовки по эскизу и заторцевать их под каркас;
• шлифовальным диском удалить все неровности, которые появились после нарезки и подготовки деталей под каркас;
• первоначально каркас сваривается по периметру, а затем в него включается внутреннее дополнение;
• в последнюю очередь на каркас привариваются декоративные детали, которые также можно установить непосредственно по окончании всех работ перед покраской;
• после того как будут сварены все части секции, места, где производилась сварка, необходимо выровнять.

Эскизы

Возведение фундамента и монтаж опор

Перед тем как приступить к заложению фундамента под сварной забор, необходимо определиться с его типом:

• столбчатый;
• ленточный;
• столбчато-ленточный.

Независимо от того, какую технологию при изготовлении забора из профильной трубы применяют, перед земляными работами производится разметка участка. Во время этого процесса необходимо тщательно размерить и четко обозначить расположение столбов

Также при разметочных работах важно учитывать длину секций и прибавить несколько сантиметров на крепление

При разметке опор необходимо сделать под них углубления диаметром на 10 см больше размера профиля. Глубина отверстия зависит от уровня промерзания почвы. Она может варьироваться в пределах от 80 до 150 см.

На фото представлена красивая изгородь с элементами ковки.

Ограждение на даче

После того как по разметке будут вырыты все необходимые углубления, на дно траншеи укладываются слои песка и щебня, которые плотно утрамбовываются. После этого в отверстия для опор помещаются столбы с наибольшим диаметром профилированных труб и заливаются раствором из цемента. Используемую смесь заливают и в саму траншею.

Установка секций

Секция из профильной трубы под забор ставится в пролеты только после полного высыхания бетона. Порядок этого этапа такой:

Горизонтальные и вертикальные перемычки соединяются между собой

В трубе для вертикальной перемычки при помощи дрели просверливаются отверстия по всей длине с одинаковым шагом согласно тому, каков размер горизонтального элемента.
Важно сопоставить отверстия на вертикальной заготовке с горизонтальными элементами. Для этого лучше сразу обозначить границы ее расположения.
Необходимо проверить еще раз, ровно ли лежат все профтрубы, а после этого заварить их точечной сваркой.
Каждый пролет крепится к стойкам при помощи болтов или сварочного аппарата

Перед тем как фиксировать, необходимо выровнять их при помощи уровня.
Последними на заборы сварные крепят ворота и калитку.

Схема установки ограждения своими руками

Покрытие антикоррозийным составом

Финишным этапом является покраска забора. Перед тем как нанести нужный состав, необходимо зачистить и обезжирить поверхность.

Схема установки ворот и калитки из профтрубы

Для того чтобы понять, какую смесь можно использовать для забора, необходимо изучить некоторые их виды:

1. Битумная мастика популярна как защитный и гидроизоляционный состав. Труба профильная должна быть обработана ею до погружения в землю. Такая обработка позволит защитить металл от воздействия влаги и солей.
2. Битумный лак – отличное средство, которое может использоваться не только как антикоррозийный состав, но и грунтовка на забор секционный. Такое универсальное средство позволяет экономить на покупке дополнительных составов. Если смесь слишком густая, то ее можно сделать жиже при помощи уайт-спирита.
3. Краска. Для обработки металлического забора из профильной трубы можно использовать масляную или акриловую краску. Так, масляная краска будет экономичнее, но она долго сохнет, плохо переносит жару и обладает низкой степенью защиты от коррозии. Эмалевые составы быстро сохнут и хорошо переносят высокие температуры. Оптимальный вариант – акриловая краска, которая нетоксична, растворима в воде и способна переносить высокую температуру окружающей среды.

Секция изгороди

Говоря об антикоррозийной обработке сварных заборов, стоит отметить, что, если в качестве дополнительного материала использовать листы из профнастила, то их не требуется обрабатывать спецсоставами, так как они наносятся на производстве (оцинкованная покраска).

На видео рассказывается, как правильно приварить профтрубу.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка —  материал для эксклюзивного дизайна.

Для любимцев))
Для домов в современном стиле калитки нужны соответственные
Из самых разных материалов… даже из сучков
Древесина и кованные элементы — беспроигрышная комбинация
Главный компонент — фантазия
Трафарет изменяет даже самый простой забор
Сделать пару вырезов в досках… оригинальная деревянная калитка готова!
В гости к сказкам
Велосипед, колеса, лопата — все материалы для изготовления калиток
К забору из евроштакетника
Небольшой фрагмент — кот из фанеры
Оригинальный дизайн со стороны двора

Необходимые для работы инструменты

Инструменты для установки калитки

Для земляных работ используют штыковую лопату, лом. Переносят песок, щебень, цемент носилками или ведрами, замешивают в бетономешалке. Маленький объем смеси можно приготовить вручную в корыте, мешают совковыми лопатами. Для сваривания калитки из профиля нужна сварка, к ней покупают расходные материалы.

Другие инструменты:

• трамбовка для щебня, песка, электрический вибратор для бетона;
• болгарка с зачистным и отрезным кругом по металлу;
• электрический шуруповерт и дрель;
• уровень, угольник, отвес, рулетка 5 м, керн.

Углошлифовальной машиной (болгаркой) отрезают детали каркаса и диагоналей, с применением шлифовального круга зачищают сварные швы от окалины. В разных случаях могут потребоваться другие инструменты, например, топор, для рубки корней в земле.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

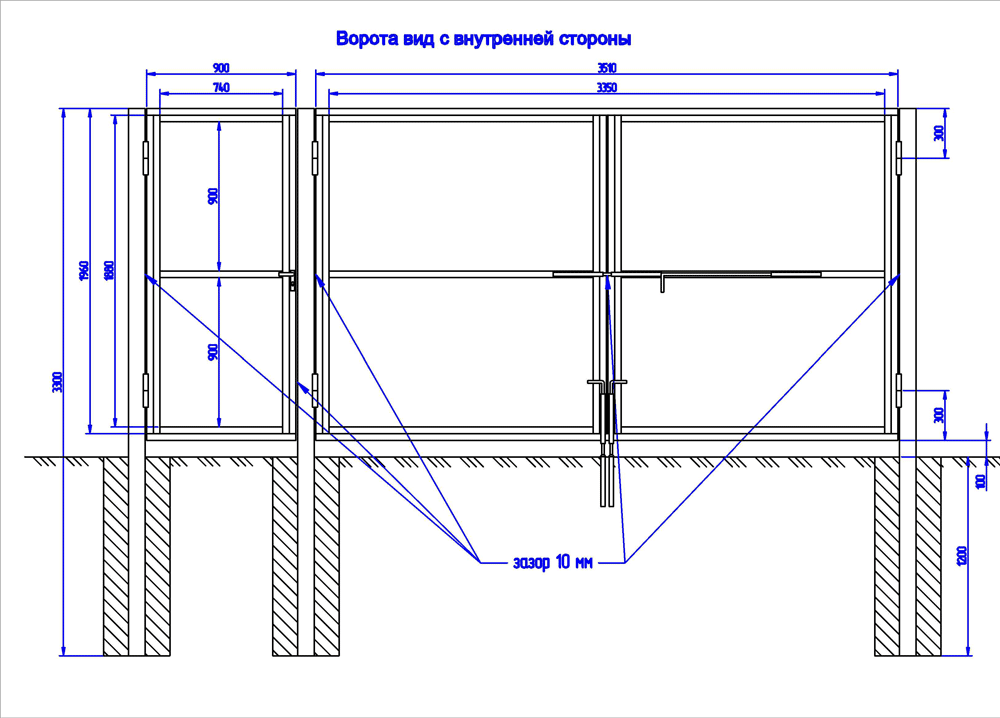

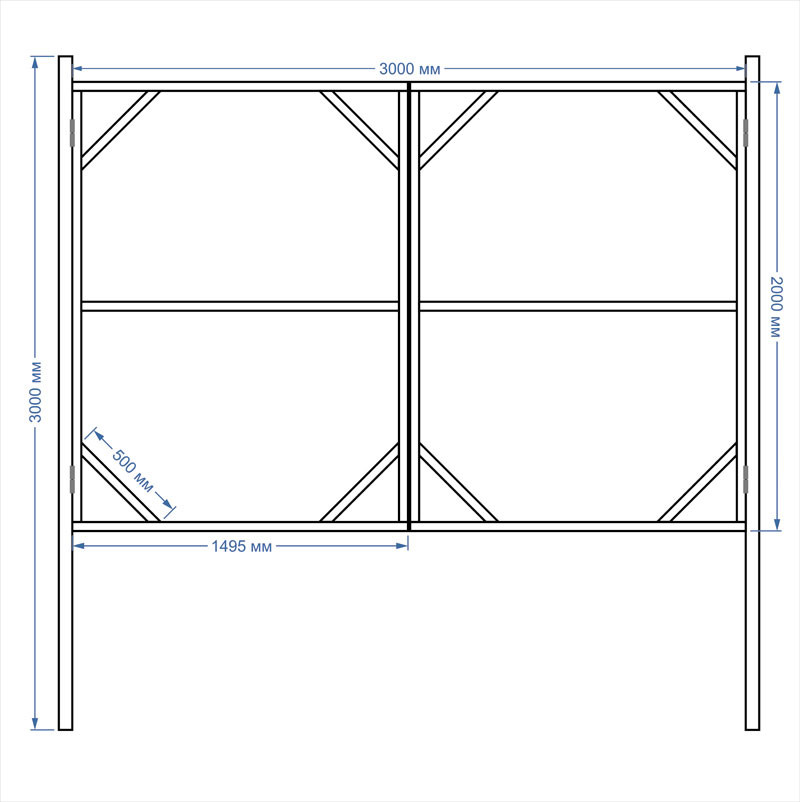

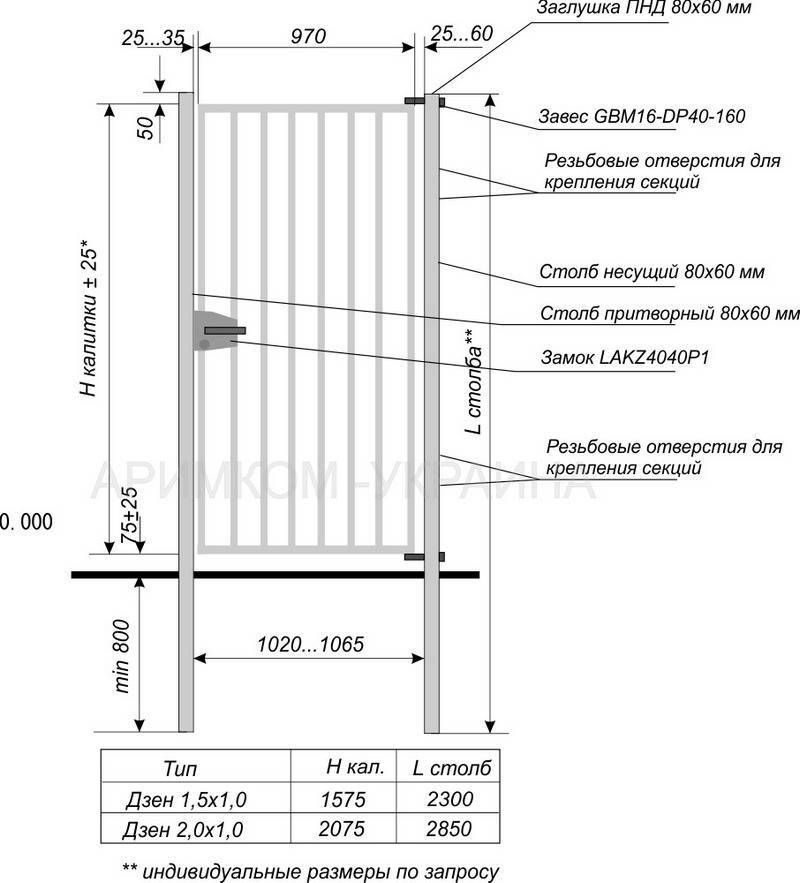

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Какую профильную трубу лучше использовать

При выборе важно обращать внимание на такие параметры:

1. Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
2. Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.

Распространенные сечения профиля

3. Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
4. Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.

Как правильно установить откатные и распашные ворота

Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.

При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.

Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.

Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.
