Калитка: из чего и как сделать своими руками, чертежи, варианты, технология

Подбор материала

Внешний вид входной группы определяет выбор строительных материалов для опорных столбов и зашивки полотен. Можно сварить калитку из круглой трубы, но на нее неудобно крепить петли, а при соединении углов рамы возникают сложности. Квадратное сечение позволяет избежать подобных трудностей.

Внутреннее заполнение делают из сетки, художественной ковки, такая структура смотрится ажурно, приоткрывает обзор внутреннего пространства двора. Профнастил применяют чаще из-за богатого выбора цвета и рисунка под камень, дерево.

Для полотна используют ячеистый или монолитный поликарбонат, ставят сэндвич-панели. Иногда сочетают кованые элементы с деревянным заполнением.

Характеристики профтруб

Вся профильная трубная продукция обладает следующими основными характеристиками:

• доступной стоимостью;
• надежностью и прочностью в применении;
• небольшим весом;
• значительной степенью устойчивости к механическим воздействиям и коррозийным процессам.

Каждый домашний умелец при желании способен без помощи мастера изготовить калитку из профильной трубы своими руками, для чего не требуется наличия профессиональных знаний и навыков. Нужно лишь уверенно пользоваться дрелью, сварочным аппаратом, болгаркой. Также необходимо будет нарисовать несложный чертеж.

Для проектируемой конструкции следует приобрести качественные стройматериалы. Но прежде, чем отправляться за покупками, разрабатывают подробный чертеж калитки из профильной трубы со всеми размерами.

Стоимость и вес

Цена трубы зависит от размера и толщины стенки. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стенки 1–14 мм. Для частного строительства используют профильную трубу толщиной от 1 до 4 мм, она прочная, легкая, круглый аналог тяжелее на 20 %.

Разновидности профтрубы для создания каркаса

Самый ходовой профиль для строительства калитки из профильной трубы в домашних условиях:

1. Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с толщиной стенки 2 мм. Приблизительная стоимость 128–140 рублей за погонный метр.
2. Для изготовления рамы открытого типа больших размеров применяют трубу 50х25х2 мм. Цена в зависимости от региона составляет в среднем 110 руб.
3. Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его применяют для изделий из профнастила, а также из металлического листа. Цена трубы за один метр – 78 руб.
4. Для облегчения конструкции применяют профиль 40х20 мм с толщиной стенки 1,5 мм. Цена одного метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, стоимость составляет 40 руб. за погонный метр.

Форма прямоугольника позволяет с большим удобством крепить облицовочный материал

Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, за счет этого она прочная, выдерживает большие нагрузки, в этом преимущество профилей перед круглым аналогом.

Изготовление ворот из пиломатериала

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

• Труба 50 х 50 мм для каркаса,
• Профтруба 100 х 100 мм под опоры,
• Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
• Профлисты для обшивки полотна,
• Саморезы для крепления,
• Грунтовка и краска по металлу,
• Замок, петли, вспомогательные материалы,
• Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

1. Удобный доступ к жилому зданию.
2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Порядок изготовления

Делают эскиз калитки на бумаге, чтобы в работе не было задержек. Чертеж сопровождают размерными линиями, наносят общие габариты конструкции, проставляют длину, ширину всех отдельных элементов. Прорисовывают узлы соединений, указывают размеры четвертей и выборок на стыках углов и Т-образных сочетаний.

Пошаговое распределение работ:

• установка опор;
• сборка каркаса калитки;
• зашивка дверки;
• навеска на петлях;
• монтаж запоров;
• окончательная отделка.

Установка столбов

Роют яму, которая на 10 см шире опоры с каждой стороны. Узкая яма не позволит качественно залить и распределить бетон. На дне делают подушку из 5 см песка и 10 см щебня. Слои трамбуют одновременно с поливкой водой для усадки.

Подземную часть деревянного бруса покрывают горячей (60°) олифой, оборачивают слоем рубероида или двумя пластами строительного толя так, чтобы он выходил их земли на 5 – 7 см. Это нужно для гидроизоляции столба, чтобы он не начал гнить от почвенной влаги и дождя.

В тело подземной части засверливают металлические стержни, чтобы они выступали на 5 – 10 см по сторонам. Их бетонируют в массе и получают дополнительный упор от расшатывания со временем. Бетон заливают в яму после выставления опоры в монтажном положении. Применяют штыкование массы лопатой, металлическими штырями, чтобы выгнать воздушные пузыри.

Правильный монтаж калитки

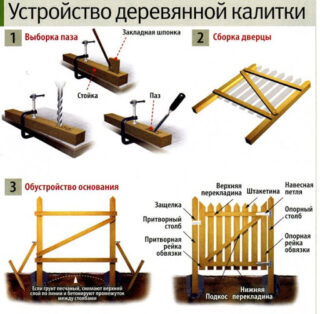

Калитку из террасной доски, рейки, штакетника делают так, чтобы в нее свободно проходил человек любой комплекции, провозил на тележке ручную кладь. Стандартные размеры проема по ширине делают 1 – 1,2 метра.

Если забор с калиткой располагается так, что полотно распахивается на тротуар или проезжую часть, проектируют внутреннее открывание, чтобы не мешать проходящим людям и велосипедистам.

Под полотном внизу предусматривают промежуток над землей высотой 10 – 15 см. Такое решение помогает при снежных заносах, чтобы можно было открыть дверку без чистки снега. Петли и замки располагают так, чтобы их нельзя было повредить с улицы.

Сборка конструкции и обшивка

Установка калитки на опорные столбы в бетоне

Каркас собирают по ширине уже пролета на 10 мм, для учета свободного прохождения полотна. Используют притворные планки из дерева, чтобы не было просвета при взгляде с улицы.

Порядок работы:

• скрепляют боковины, верхние и нижние планки каркаса, используют дополнительную поперечину и диагонали для жесткости;
• нарезают элементы заполнения из досок или реек в таком количестве, чтобы получить сплошную зашивку;
• для крепления элементов в каждой точке ставят по 2 гвоздя или самореза;
• на столбах фиксируют нижние части навесов, проверяя вертикальность уровнем;
• верхние детали петель фиксируют на каркасе дверки, навешивают полотно на опоры.

Окончательную отделку делают после проверки правильности открывания.

Покраска готовой калитки

Пред покраской деревянные детали пропитывают антисептиками препаратами против возгорания, затем грунтуют. Составы выбирают в соответствии с видом лакокрасочного покрытия.

Разновидности красок для дерева:

• Акриловые или латексные. Быстро сохнут, не пахнут, создают прочную защитную пленку, но стоят дорого.
• Морилки. Не закрашивают, а подчеркивают текстуру, пленка не образовывается, дерево дышит. Требует дополнительного лакирования.
• Масляные составы. Образуют плотный слой, который непроницаем для влаги. Резко пахнет, но запах исчезает после полного высыхания.

Калитка из деревянного массива

Дерево один из распространенных видов строительного материала, который используют для разного рода строительных работ.

Натуральный массив отлично поддаётся любой механической обработке и деформации, позволяет добавить частичку роскоши в ландшафтный дизайн приусадебной территории.

Изделие получается с глубокой текстурой, которая наполнена множеством оттенков.

Для изготовления конструкции понадобятся следующие материалы и инструменты:

• 12 шт. обработанных досок из массива лиственницы или сосны. Размер деталей должен составлять 2000 Х 150 Х 30;
• 2 шт. металлические петли навесного плана;
• 1 шт. дверная ручка;
• 6 шт. металлических пластин;
• 4 шт. пластин из латуни;
• 1 шт. металлический уголок;
• 45 шт. саморезов;
• шуруповерт;
• грунтовка для дерева;
• защитный лак;
• кисточка;
• защитная пропитка;
• молоток;
• стамеска;
• рубанок;
• электрическая дрель;
• рулетка.

Приступаем к рабочему процессу. Он включает в себя следующие пункты:

9 шт. деревянных досок укладываем на горизонтальной поверхности.

Далее приступаем к фиксации деревянного полотна. Для этого 3 оставшиеся доски прибиваем в виде зигзага. Этот способ будет крепко удерживать детали в процессе эксплуатации.

Теперь переворачиваем деревянное изделие на лицевую сторону. Приступаем к фиксации дверной ручки. Деталь размещаем на удобном расстоянии. Далее переворачиваем калитку и крепим навесные петли.

Этот метод производства чаще всего используют при строительстве калитки с воротами своими руками. В некоторых случаях этот способ применяют для сооружения отдельных секций.

Особенности калитки из дерева

Дерево – традиционный и востребованный материал для заборов, из которого проще всего сделать калитку своими руками. Простая конструкция не требует специального инструмента и особых навыков.

С помощью пропиток можно придать любой оттенок

Молоток, ножовка и гвозди имеются у каждого на даче и в гараже. Хозяин сам решает, сделать вход так же, как у соседа, или придумать свою форму и декор для полотна с учетом собственных предпочтений. В качестве украшения подойдут декоративные петли и красивая ручка, кованые элементы. Также можно использовать резьбу по дереву.

Калитки из дерева, сделанные своими руками, имеют множество преимуществ перед изделиями из других материалов. На фото прекрасно видно, что каждый хозяин придумывает свой вариант, не похожий на другие.

Резная конструкция с узором

Достоинства

Классический материал не утратил своей актуальности. Деревянные конструкции на дачах и в оградах городских участков имеют преимущества:

• гармонично сочетаются с заборами любых типов;
• материал легко поддается обработке;
• доски имеют неповторимый рисунок и оттенок;
• экологически чистый материал не выделяет вредных веществ;
• сочетается с окружающей природой;
• малый вес и небольшая цена.

На фото видно, что деревянная конструкция выглядит как часть сада и украшает двор дачи.

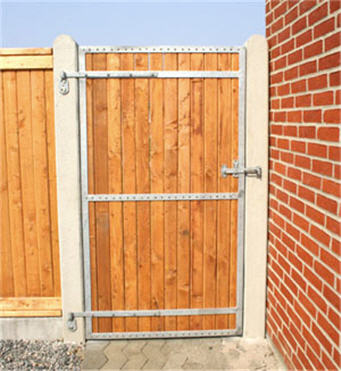

Калитки с обшивкой в деревянной раме

Планки для забора, покрытые прозрачным лаком, демонстрируют природную красоту древесины. Дерево хорошо выглядит на фоне массивных каменных столбов, черных кованых прутов и холодного глянцевого металлопрофиля. Его можно красить в любой цвет и покрывать прозрачными лаками.

Нет необходимости использовать сложный электрический инструмент. Ручные ножовка, долото и молоток есть у каждого мужчины, самостоятельно делающего простые вещи.

Внешний вид и эскиз простой дверцы

Недостатки

Основные отрицательные качества дерева связаны с реакцией на воздействие природных факторов:

• даже обработанное защитными составами, дерево со временем начинает впитывать влагу, пересыхать и выгорать;
• пожароопасное – горючий материал;
• разрушается острыми предметами;
• не выдерживает ударов и давления большой массы;
• малый срок службы.

Реечная входная группа

При хорошем уходе деревянная конструкция простоит 10–15 лет, затем ее надо менять частично или полностью. Без специального покрытия она уже через год потеряет свой вид: разбухнет от дождей, растрескается, ссохнется. В мороз влага превратится в лед и начнет разрушать ее изнутри, разрывая волокна. На солнце доски изменят цвет, пересохнут.

Дерево также опасно при возгорании. Оно не только поддерживает горение, но быстро воспламеняется, даже покрытое специальными составами, и полыхает.

Защита древесины от влаги

При желании чужаков проникнуть на участок, деревянную створку легко сломать. В прочности она уступает металлопрофилю и кованым оградам.

Как выбрать запорное устройство

Врезной замок

На замок действует дождь, конструкция покрывается наледью при морозе после влажной погоды. Оптимальным вариантом остается врезное устройство, отличающееся надежностью.

Есть и другие виды замков:

• Навесной. Используется на дачах, устанавливается на любое полотно и коробку. Надежностью не отличается.
• Реечный. Механизм включает засов, который передвигается по навесным петлям. Низкая безопасность.
• Накладной. Устанавливается с помощью сварки, надежный механизм.
• Электромеханический. Состоит из затворного устройства и управляющей панели с клавишами. Требует подключения электричества.

Используют электронные запоры, при этом устройство работает от магнитного ключа. Раньше считались надежными, но современные методы помогают взломать приспособление.

Покраска готовой калитки

Для того чтобы калитка, сделанная своими руками, со временем не потеряла привлекательность и не почернела под влиянием дождей и солнца, ее надо покрыть защитным слоем.

Для этого можно использовать специальную краску для наружных работ или лак. Первым делом перед покраской надо поверхность калитки хорошо отшлифовать, избавившись от неровностей и шероховатостей. Древесину иногда могут портить насекомые или грибок. Поэтому ее надо тщательно обработать антисептиком и после полного высыхания покрыть грунтовкой, которая должна совпадать по техническим параметрам с краской. Завершающим этапом этих работ станет один или два слоя краски.

Варианты покраски калитки из дерева

Очень красиво выглядят калитки, покрытые лаком. Таким способом сохраняется структура древесины. Самым стойким считают яхтный лак, но его стоимость в несколько раз превышает цену обычного прозрачного покрытия.

При лаковом покрытии поверхность калитки смачивают водой и ожидают полного высыхания. После этого древесину обрабатывают специальной грунтовкой и по высохшей поверхности покрывают несколькими слоями лака. Не стоит спешить при выполнении покрасочных работ, ведь от этого зависит срок эксплуатации деревянной калитки.

https://youtube.com/watch?v=YxTDZLEET1U

Разные калиточные разности

Порталы калиток

Портал

Портал калитки совсем не обязательно пергола, она только в последнее время вошла в моду. Чаще всего над калиткой делают навес (козырек) от дождя, слева на рис. Лишнего места снаружи (которое уже не собственность хозяина) он не требует, но гостю удобно, и есть причина уважать владельца. По старым правилам гостеприимства считалось хорошим тоном, если портал-навес калитки выведен наружу не менее чем на 3-4 фута (ок. 0,9-1,2 м). Внутрь – сколько угодно, хоть сплошным тоннелем до крыльца.

Вторая разновидность калиточных порталов – конструктивно-технологические. Такие призваны прежде всего обеспечить прочность капитального каменного забора, справа там же. Снабдить капитальный портал калитки навесом никем, нигде и никак не возбраняется.

Калитка из сетки

Калитка из сетки

Заборы с воротами и калитками из сетки не весьма эстетичны, ничего от взгляда не загораживают, но недороги, технологически не сложны, мало трудоемки и более прочих ремонтопригодны. Поэтому ими чаще всего ограждают хоздворы, помещения для продуктивных домашних животных и т.п. Для обшивки ограждения используют преимущественно сетку Рабица как более технологичную и прочную.

Особенность створок ворот и калиток из сетки в том, что обшивка, с одной стороны, сама никакой нагрузки нести не способна; с другой – что свободно продувается и ветровых нагрузок дает очень мало. Поэтому каркасы створок можно делать из уголка от 40х40 для калитки и от 60х60 для ворот. Но в обоих случаях усиление должно быть в виде хотя бы 1-й полной диагональной связи, как в калитке на раме из круглой трубы, из того же уголка, см. рис. Воротные столбы – круглая труба от 100 мм диаметром или квадратная от 60х60х3.

Кованые калитки

Хорошая калитка ручной ковки на заказ, слева на рис., обойдется по теперешним ценам вряд ли дешевле 35-40 тыс. руб. И тем не менее, кованая калитка, причем уникальная, для домохозяина среднего достатка может оказаться вовсе не такой уж недоступной роскошью.

Калитка кованая и калитки с накладными коваными элементами

Из ленивых кузнецы не получаются. Кузнечных дел мастера в свободное время понемногу куют из остатков и обрезков вензеля, цветы и т.п. на продажу. Большая работа то ли будет, то ли нет, а мелкие кованые декоративные элементы всегда найдут сбыт. Вот их-то и можно приобрести по достаточно приемлемым ценам. Есть в продаже и декор для ворот с калитками, кованый (точнее – штампованный) в производственных условиях, но такие изделия однотипные все одинаковы, а ручная работа есть ручная работа.

Калитка, обшитая самым что ни на есть утилитарным гладким стальным листом, с наложенной на нее штучной ковкой, приобретает совсем иной вид, в центре на рис. Особенно хорошо сочетается ковка с деревом. Взгляните, что справа на рис. Для придания респектабельности совсем непритязательной штакетной калитке на Z-каркасе достаточно всего 3-х небольших кованых деталей. Вот уж действительно, дешево и сердито.

А для тех, кто хочет непременно все делать своими руками, также есть вариант: имитация кованых изделий из листовой и профильной стали без кузни и кузнечного умения. Изделия выходят тоже уникальными, т.к. изготавливаются вручную. Покрашенные кузнечной патиной, их можно отличить от настоящих кованых, только промерив точно в нескольких местах толщину металла. Как это сделать самому? См. ролик:

Способы крепления лаг к столбам

Металлические лаги приваривают или между столбами или спереди. Первый способ более трудоемкий, причем получается больше отходов: приходится нарезать трубы на куски. Но при таком расположении лаг конструкция получается более жесткой: каждый столб служит опорой для листа и он меньше «гуляет», при желании вдоль него можно поставить пару дополнительных креплений.

Если свариваете трубы перед столбом (со стороны улицы), работы меньше, но резать все равно придется и отходы будут: необходимо чтобы сварной шов двух участков приходился на столб. Разве что вы подгадаете расстояние так, чтобы ложились они ровно. Тогда материалы закупаете предварительно, а потом рассчитываете шаг установки столбов.

Приварить металлические лаги к столбам можно двумя способами

Для крепления деревянных брусков приваривают впереди или по бокам держатели — металлические уголки или П-образные направляющие. В них потом сверлят отверстия и скрепляют болтами или саморезами.

Есть вариант собрать забор из профнастила без сварки. Для этого есть специальный крепежный элемент, который называется Х-кронштейн. Это крестообразная пластина с загнутыми  краями, которая крепится на саморезы.

Х-кронштейн для забора из профлиста без сварки

Так все выглядит в смонтированном состоянии

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Нюансы выбора ворот с калиткой

В частных домовладениях применяют откатную или распашную конструкцию. Не слишком удобно много раз в день открывать – закрывать ворота для того, чтобы в них прошел человек.

Важно определиться: ворота – для машины; калитка – для людей! Тогда объект долго прослужит, сохраняя полезные эксплуатационные характеристики. В идеале калитка врезается в ворота сразу

Но иногда приходится встраивать ее уже в процессе эксплуатации, что требует вмешательства профессионалов.

Распашная система бывает с ручным или автоматизированным управлением. Необходимо следить, чтобы замки на калитке были надежными и прочными, но наряду с тем имели понятную конструкцию, так как часто случаются ситуации, когда створки должен открыть изнутри ребенок или пожилой человек.

Калитка, даже одностворчатая – это массивный элемент, который должен удерживается воротами и опорными столбами вертикально, без наклона. То же касается двухстворчатой, но ее основа должна быть еще мощней.

Сначала необходимо определиться с местом расположения калитки. Она может быть встроена в массив забора или находиться сбоку.

Часто люди делают выбор в пользу такой конструкции, как двухстворчатые ворота с встроенной калиткой. Несмотря на то, что площадь в этом случае используется максимально эффективно, она считается самой ненадежной из всех. Это объясняется сильным износом створки, в которую она врезана, а также шаткостью изделия. Двухстворчатые ворота с встроенной калиткой предпочтительны в случае с гаражными дверями или тогда, когда нет возможности расширить площадь, предназначенную под ограждение.

Если калитка расположена сбоку от забора, то она может иметь одну общую опору для соседней створки и своей. Этот вариант считается самым распространенным на дачных участках. Он функционален, удобен, надежен. Такая конструкция визуально независима от ворот и почти не расшатывает общую основу. Недостаток – в необходимости значительной площади земли, что бывает критичным на небольших участках.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

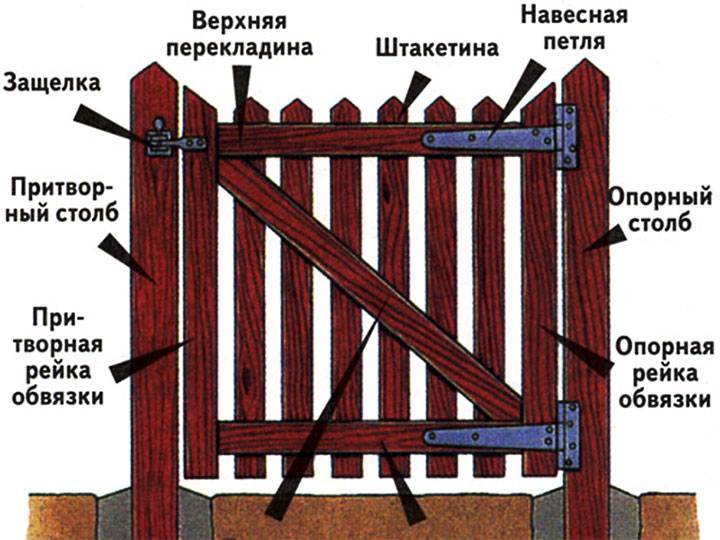

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Виды конструкций

Рассмотрим отличия в системах фиксации, открывания.

Пользователи часто интересуются:

• Забор из деревьев и кустарников
• Деревянные решетчатые заборы

Распашная

Универсальный тип, удобный в использовании. Прочная защита усадьбы от злоумышленников. Обойдется недорого.

Эта система реже подвержена поломкам, чем любая автоматизированная конструкция. Состоит из опор, на которые крепятся петли, а к ним дверцы калитки, ворот. Так как все детали закрыты, взломать такую конструкцию сложно.

Фото: резная калитка в деревенском стиле

Для продления срока службы распашной створки допускается установка специальной трубы-стяжки, которую приваривают к стойкам.

Если внутреннее открытие невозможно, петли нужно выбирать противовзломные, ставить на входе домофон с камерой наблюдения.

Отделка распашной калитки выполняется профлистом, сварным решетчатым каркасом с коваными элементами, резьбленным штакетником, деревянными панелями.

Единственный минус этой системы ‒ при открывании и закрывании створки занимают много свободного пространства.

Секционная

На видео ниже пример такой калитки.

Сложная конструкция. Для качественной установки часто приходится обращаться к специалистам. Система полностью автоматизирована, работает на электрических приводах, контролируется пультом дистанционного управления. Хороший вариант для участков с небольшой площадью.

Важные преимущества секционных систем:

• плотно закрывают любые проемы;
• отличная защита от взлома;
• экономия свободного пространства;
• обладают хорошей тепло-, звукоизоляцией.

В продаже есть и более упрощенные конструкции, которые работают на пружинном механизме. По качеству защиты они не уступают автоматизированным и стоят дешевле.

Для обшивки применяют панорамные полотна или сэндвич-панели любых оттенков.

Откатная

Пользуется повышенным спросом среди жителей частного сектора. Второе ее название ‒ консольная или раздвижная.

Принцип работы заключается в плавном движении по направляющей планке створок в левую или правую сторону.

Фото: распашные ворота из дерева на сарае

В открытом виде такие устройства не занимают много места. При оснащении автоматикой могут контролироваться дистанционно, с пульта управления.

Откатная система изготавливается и в домашних условиях

Для этого важно правильно собрать каркас, закладные элементы. В остальном процессы похожи с созданием распашной системы. Для отделки подойдут любые виды материалов, в том числе и дерево

Для отделки подойдут любые виды материалов, в том числе и дерево.

Рельсовая

Относится к откатным системам. Конструкция дополнена роликами и вмонтированными в грунт рельсами, за счет которых и движутся створки. Роликами оснащается и верхняя часть столбов, чтобы ворота с калиткой фиксировались горизонтально.

Важная особенность рельсовой системы ‒ обязательное наличие прочного фундамента. Она долговечная, ударопрочная, занимает мало места.

Фото: откатные ворота с рельсовыми направляющими

Порядок изготовления

Декорирование калитки из металла

Декоративные элементы продаются в любом строительном магазине

Если высадить рядом с калиткой вьющиеся растения, то удастся создать затенение пространства. Еще украсить калитку получится оригинальными ручками, но они должны будут сочетаться с другими элементами декора.

После создания калитки своими руками, необходимо зачистить все сварные швы и металлические поверхности от следов коррозии. Вскройте все преобразователем ржавчины, а появившуюся пленку после высыхания изделия, удалите куском ткани. Металлические элементы надо хорошо прогрунтовать. Поверх слоя грунтовки останется лишь нанести краску в несколько слоев. Все калитка из металла готова!
