Калькулятор расчета производительности циркуляционного насоса

Виды циркуляционных насосов

Конструкция типового циркуляционного насоса состоит из корпуса, изготовленного из нержавеющего металла, керамического ротора и вала, оснащенного колесом с лопастями. Ротор приводится в действие с помощью электродвигателя. Подобная конструкция обеспечивает забор воды с одной стороны устройства и ее нагнетание в трубопроводы со стороны выхода. Движение воды по системе происходит за счет центробежной силы. Таким образом, преодолевается сопротивление, возникающее на отдельных участках труб отопления.

Все подобные устройства разделяются на два типа – сухой и мокрый. В первом случае отсутствует контакт ротора с перекачиваемой водой. Всю его рабочую поверхность от электродвигателя отделяют специальные защитные кольца, тщательно отполированные и подогнанные между собой. Работа насосов сухого типа считается более эффективной, однако в процессе эксплуатации возникает довольно сильный шум. В связи с этим, для их установки оборудуются отдельные изолированные помещения.

При выборе таких моделей следует учитывать наличие воздушных завихрений, образующихся во время работы. Под их воздействием в воздух поднимается пыль, которая может легко попасть внутрь устройства и нарушить герметичность уплотнительных колец. Это приведет к выходу из строя всей системы. Поэтому в качестве защиты между кольцами присутствует тончайшая водяная пленка. Она обеспечивает смазку, предотвращая преждевременный износ колец.

Циркуляционные насосы мокрого типа имеют отличительную особенность в виде ротора, постоянно находящегося в перекачиваемой жидкости. Место расположения электродвигателя надежно отделено герметичным металлическим стаканом. Данные устройства как правило используются в небольших отопительных системах. Они значительно меньше шумят при работе и не требуют дополнительных мероприятий по техническому обслуживанию. Обычно такие насосы периодически ремонтируются и настраиваются до нужных параметров. Существенным недостатком этих насосов считается низкий коэффициент полезного действия из-за недостаточной герметичности гильзы, разделяющей статор и теплоноситель

Выбирая нужную модель, следует обращать внимание на то, чтобы в насосе был не только мокрый ротор, но и защищенный статор

Последние поколения циркуляционных насосов практически полностью автоматизированы. Умная автоматика обеспечивает своевременное переключение уровня обмоток и существенно увеличивает производительность устройства. Такие модели чаще всего используются при стабильном или незначительно изменяющемся расходе воды. Благодаря ступенчатой регулировке, появилась возможность выбора наиболее оптимальных режимов работы и существенной экономии электроэнергии.

Калькулятор для расчета теплого пола и его укладки

Чувство благополучия — одна из самых важных вещей, которые нужно учитывать при установке отопления.

Важное значение имеет разработка технологии, которая наблюдалась в последние годы в области комфорта в окружающей среде, и особенно в секторе систем отопления и управления: новое поколение радиационного подогрева пола развивалось благодаря низкой температуре воды в системе, что привело к значительной экономии энергии. С разработкой систем управления и электронного управления удалось изменить техническую концепцию и устранить источники неисправностей. Благодаря этому усовершенствованию радиационная система подогрева пола была перестроена, и ей была предоставлена возможность занять достойное место в современной установке

Благодаря этому усовершенствованию радиационная система подогрева пола была перестроена, и ей была предоставлена возможность занять достойное место в современной установке

С разработкой систем управления и электронного управления удалось изменить техническую концепцию и устранить источники неисправностей. Благодаря этому усовершенствованию радиационная система подогрева пола была перестроена, и ей была предоставлена возможность занять достойное место в современной установке.

Эта современная технология позволила нам устранить в полу слишком высокие температуры, причиной которых было к плохому кровообращению и отекания ног.

С бесчисленными исследованиями систем отопления было доказано, что система лучистого подогрева пола, которая использует современные технологии, обеспечивает комфорт и уют для человеческого организма выше, чем обычные системы отопления. Комфортное чувство достигается за счет постоянной температуры, которая распределяется по всей площади отапливаемого помещения.

Традиционная схема отопления Известно, что скорость горячего воздуха и, прежде всего, холодного воздуха и избыток неравномерного распределения температуры, усиливают ощущение плохого теплового комфорта отдельных людей и, следовательно, бремя их здоровья. Таким образом полностью устраняются воздушные потоки, которые вызывают сильные и вредные колебания температуры в нашем теле.

Если лучистая поверхность выполнена из пола, эта система может поддерживать понижение температуры воздуха при сохранении того же чувства комфорта. При более низкой температуре воздуха, помимо улучшения его качества, устраняется ощущение трудности, которое иногда возникает, когда мы входим в перегретую среду. Несбалансированность нагрева

Для больших поверхностей с низкой температурой воздушная тяга практически удаляется, а воздух в окружающей среде менее сухой. Этой системой можно создать естественный уют и таким образом избежать утечки тепла и высоких перепадов температуры, как это происходит у традиционных систем отопления. Исследования показали, что люди любят тепло возле их ног и беспокоят их вокруг головы.

Преимущества лучистой системы напольного отопления приносит большое облегчение людям, которые страдают аллергией и имеют проблемы со здоровьем, с дыхательными путями — астмой, аллергией и др.

Это комфорт для всей семьи, включая домашних животных, таких как собаки и кошки.

Развод системы напольного отопления состоит из теплоизоляционных панелей, известных как системные доски, которые служат для быстрой и точной укладки труб и имеют теплоизоляционную и звукоизолирующую функцию.

Для установки системы напольного отопления рекомендуем использовать трубы (PEXb, PEX/Al/PEX), чьи особенностью является долговечность и предотвращают феномену, как декор и коррозии.

Кроме того, имеются центральные распределители и трехходовые смесительные клапаны, термоэлектрические головки, которые приводятся в действие термостатом и которые контролируют температуру в помещениях и расположены на распределительных гребенках. Все эти многообразия размещены в распределительном шкафу, чтобы не нарушать эстетический характер помещения.

ЧИТАТЬ ДАЛЕЕ: Как должна маркироваться напольная керамическая плитка

Регулирование тепла, которое реализуется отдельно для каждой схемы, позволяет нам контролировать температуру в каждой комнате в любое время, что определенно превышает пределы старых отопительных контуров.

Зимой вода, поступающая на линию отопления, находится между 30 ° C и 40 ° C. Температура от системы трубопровода в полу принимает слой подложки, а затем пол, поверхность которого достигает температуры от 25 до 29 ° С. Нагретый пол излучает тепло в сияющем виде, что очень удобно и экономично.

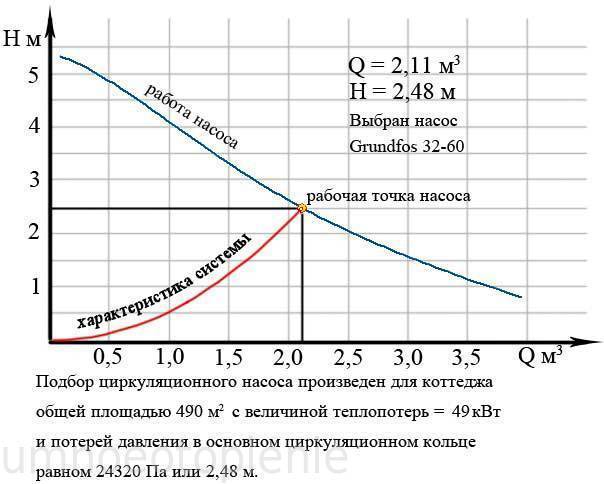

Расчет гидравлического сопротивления системы

Расчёта основанного на мощности котла может быть недостаточно, ведь система от системы отличается протяжённостью, диаметром труб, наличием поворотов, количеством радиаторов и арматуры – а это всё препятствия на пути потока.

Знать гидравлическое сопротивление важно для того, чтобы выяснить требуемый напор. Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды

Отражает способность насоса преодолевать сопротивление системы

Напор – показатель того, на какую высоту теоретически может поднять данная помпа столб воды. Отражает способность насоса преодолевать сопротивление системы.

Высчитать точный напор в домашних условиях можно, только если есть доступ к технической литературе. Точная формула расчёта такая:

H = (R * L + Z) : p * V

H – искомая величина (напор).
R – сопротивление прямого участка (100 – 150 – получено опытным путём).
L – общая протяжённость труб.
Z – табличные данные. Сопротивление каждого фитинга и арматуры.
P – плотность теплоносителя.
V – скорость движения теплоносителя.

А для примерных расчётов нужно только будет измерить общую длину труб и оценить количество арматуры.

На каждые 10 м труб понадобится 0,6 м напора помпы (измеряется подача и обратка, округляется до десятков и полученный показатель умножается на 0,6).

К результату добавляется от 20 – 70 % (минимальный показатель для простых систем, максимальный – для перегруженных арматурой).

Для справки:

Трёхходовой смеситель отнимает 20 % скорости;
Фитинг – 30 %;
Термореле – 70 %.

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Как выбрать насос для теплого пола

Рекомендуется учесть несколько критериев:

Технические характеристики (необходимо сделать предварительные расчеты по описанным выше формулам и определить подходящую модель).
Материал корпуса насоса – лучше чугун, нержавеющая сталь или органические полимеры. Именно эти материалы служат дольше всего благодаря высоким антикоррозионным свойствам.
Наличие встроенного терморегулятора позволяет защитить крыльчатку от накипи и отложений, которые образуются из-за воздействия горячей воды.
Бренд – наибольшей надежностью отличается Германия (Wilo) и Дания (Grundofs). Бюджетные варианты с оптимальным соотношением цена/качество – Польша (DAB) и Китай (Sprut). Также популярностью пользуются итальянские производители (Lowara, Pedrollo) и японский бренд Ebara.
Скоростной режим насоса для пола – обычно модели работают на 3 скоростях, что особенно удобно для большой площади отопления, а также 2-3-этажных домов.

Для чего необходимы расчеты насоса системы отопления

Большинство современных систем автономного обогрева, использующихся для поддержания определенной температуры в жилых помещениях, укомплектованы насосами центробежного типа, которые обеспечивают бесперебойную циркуляцию жидкости в отопительном контуре.

За счет увеличения давления в системе можно снизить температуру воды на выходе отопительного котла, сократив тем самым суточный расход потребляемого им газа.

Правильный выбор модели циркуляционного насоса, позволяет на порядок повысить уровень эффективности работы оборудования в отопительный сезон и обеспечить комфортную температуру в помещениях любой площади.

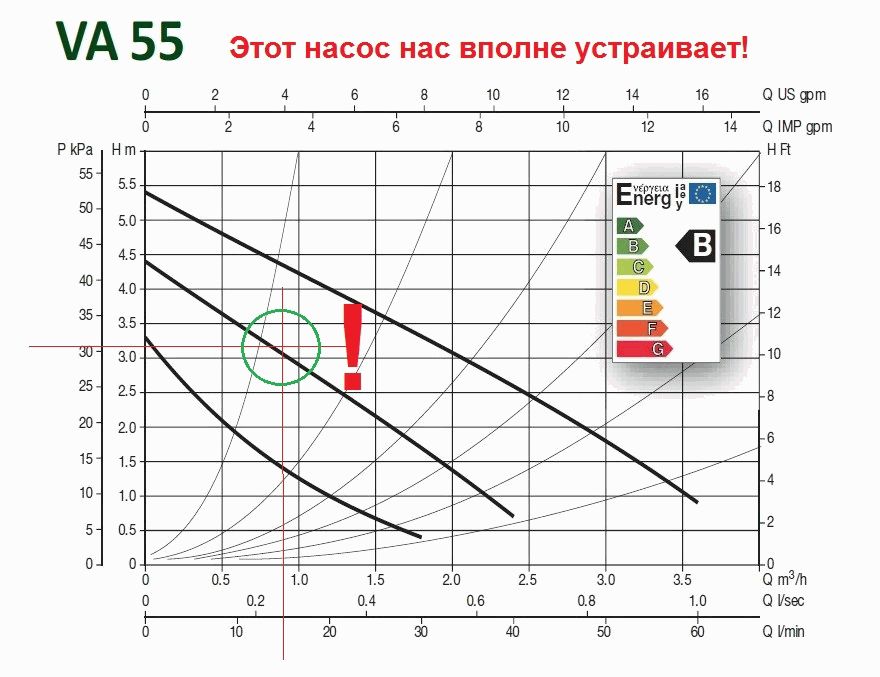

Регулировка скоростей циркуляционного насоса

Скорости насоса – это способность прибора менять производительность. Узнать о наличии режимов просто – в описании будет указана не одна мощность, а несколько (обычно три).

Читать далее: Как произвести расчет ветрогенератора по формулам

Точно также в трёх вариантах указывают и скорость вращения и производительность. Например: 70/50/35 Вт (мощность), 2200/1900/1450 об/мин (скорость вращения), напор 4/3/2 м.

Существуют модели, которые автоматически меняют скорость работы (а значит, и производительность), в зависимости от температуры окружающей среды.

Наличие скоростных режимов – не только для повышения комфорта. Это оправдано и экономически. До 40% энергии способен сберечь режимный прибор против обычного.

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни

Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время

Но есть и минусы — более высокие счёта за электроэнергию

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

P – величина давления;
R – сопротивление потоку для прямых участков трубопровода;
L – общая длина
Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
р – величина плотности теплоносителя при рабочей температуре;
q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
