Установка водяных калориферов своими руками

МОНТАЖ И ЭКСПЛУАТАЦИЯ

• Установку, настройку и ввод в эксплуатацию смесительного узла должна производить специализированная монтажная организация в соответствии с проектом.

• Перед монтажом нужно отключить теплообменник (фанкойл), проверить отсутствие потенциала на трубах гидросистемы, состояние ее компонентов, изоляцию проводов электропривода, убедиться  в отсутствии повреждений термометров, манометров и др. элементов.

ВНИМАНИЕ! При присоединении трубопроводов недопустима передача усилия затяжки резьбовых соединений на патрубки секции. Трубы должны иметь индивидуальное разъемное крепление и не опираться на патрубки секции

• Монтируется с помощью гибких поводок, патрубков из нержавеющей стали непосредственно к фанкойлу. При необходимости патрубки можно изогнуть с соблюдением минимального радиуса изгиба по месту установки.

• Установка должна производиться так, чтобы отстойник фильтра был направлен вниз, иначе засорение сетки фильтра понизит мощность теплообменника.

• Узел фанкойла крепится хомутами на стену, воздуховод или вспомогательную конструкцию. На детали смесительного узла нельзя переносить нагрузки от присоединительного трубопровода.

• Если теплоносителем является вода, узел устанавливается только внутри помещения, где поддерживается постоянная температура выше нуля. Электропривод 2-х/3-х ходового клапана подключают по электрической схеме изолированным кабелем с сечением провода от 0,75 мм2. Кабели проводят в гофро-трубе и закрепляют на несущих конструкциях.

• Установка вне помещения возможна только при использовании в качестве теплоносителя незамерзающих жидкостей (например, раствора этиленгликоля).

Примечание: Патрубки из нержавеющей стали, монтажные приспособления и инструменты не входят в комплект поставки.

Перед запуском необходимо:

• 1. Убедиться в полном открытии всех запорных кранов и балансировочного клапана.

• 2. Заполнить систему тепло-или  хладоносителем, вытеснив воздух через автоматический воздухоотводчик.

• 3. Следить за отсутствием протечек в местах установки разъемных соединений.

• 4. Перед началом эксплуатации раз в 3 месяца проверять чистоту фильтра, откручивая пробку, и очищать внутреннюю полость отстойника.

Примечание: Во избежание конденсата все элементы необходимо теплоизолировать. Рекомендуемые материалы: “K-FLEX” толщиной 13 мм с использованием клея K414 K-FLEX.

Меры безопасности:

• 1. При подготовке узлов к работе и при их эксплуатации необходимо соблюдать требования безопасности, изложенные в ГОСТ 12.4.021A75 “Правила техники безопасности при эксплуатации электроустановок потребителей” и “Правила технической эксплуатации электроустановок потребителей”.

• 2. К монтажу и эксплуатации смесительных узлов допускаются те, кто изучил настоящее описание и прошел инструктаж по соблюдению правил техники безопасности.

• 3. Монтаж должен сохранять свободный доступ к считыванию показаний встроенных приборов и обслуживанию оборудования.

Примечание: несогласованное с производителем вмешательство в устройство или переделка конструкции снимает гарантийные обязательства с производителя.

Принцип работы

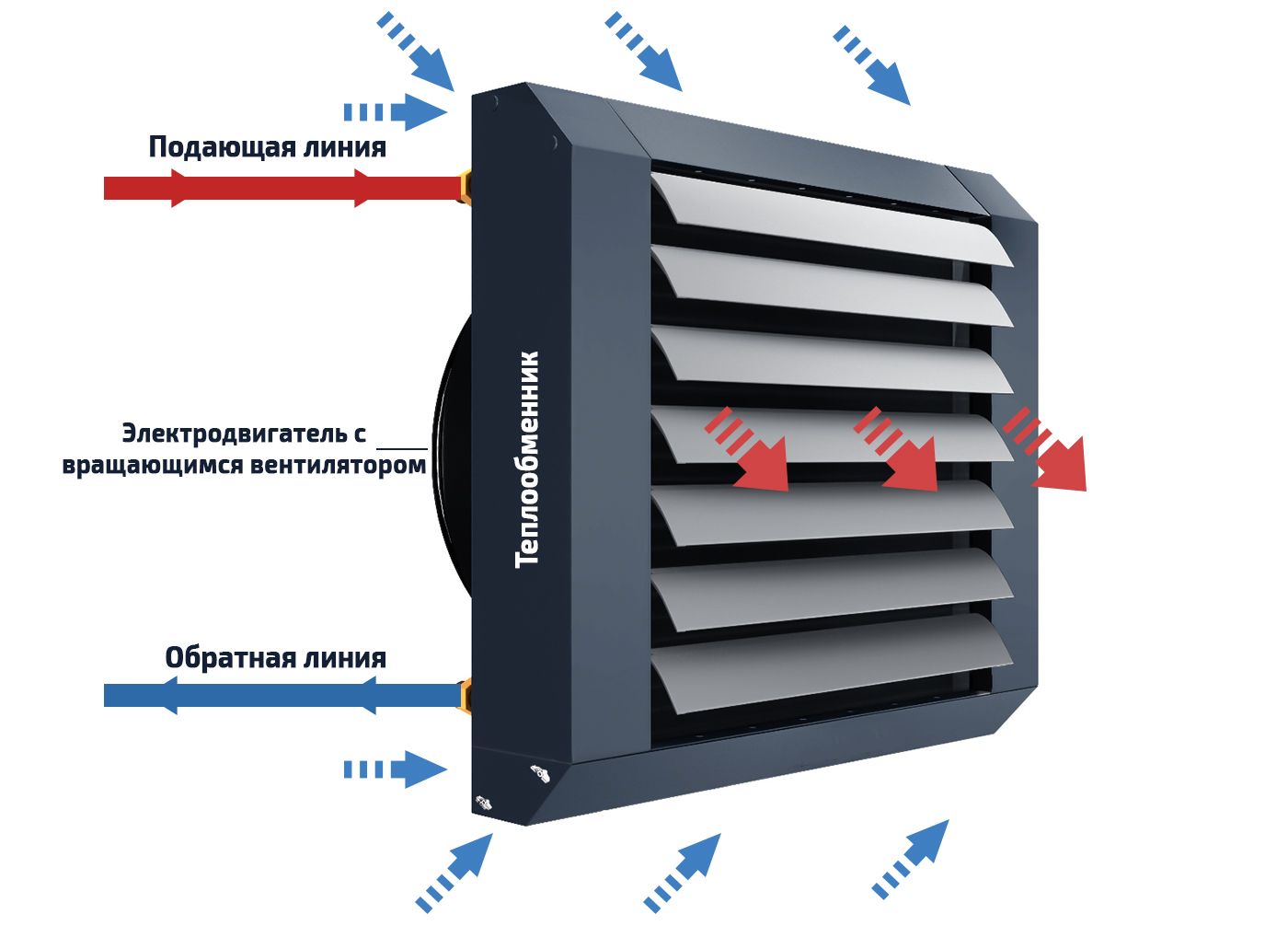

Вентилятор, теплообменник и конвектор – так в общих чертах выглядит водяное нагревательное устройство.

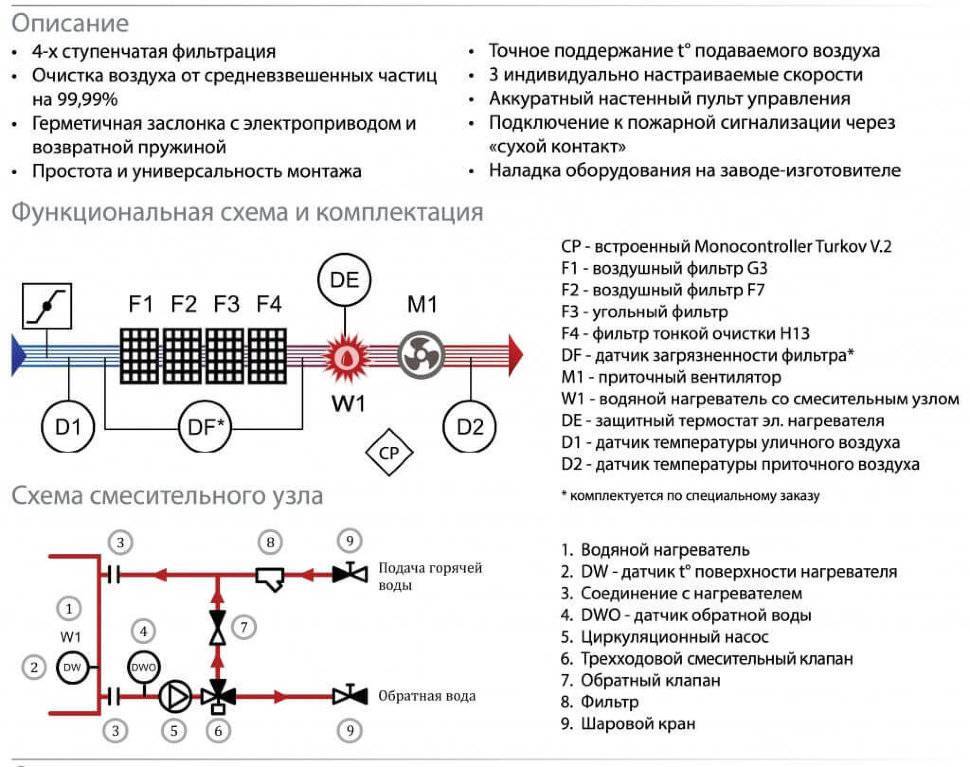

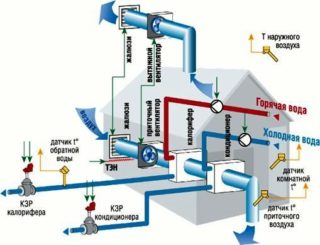

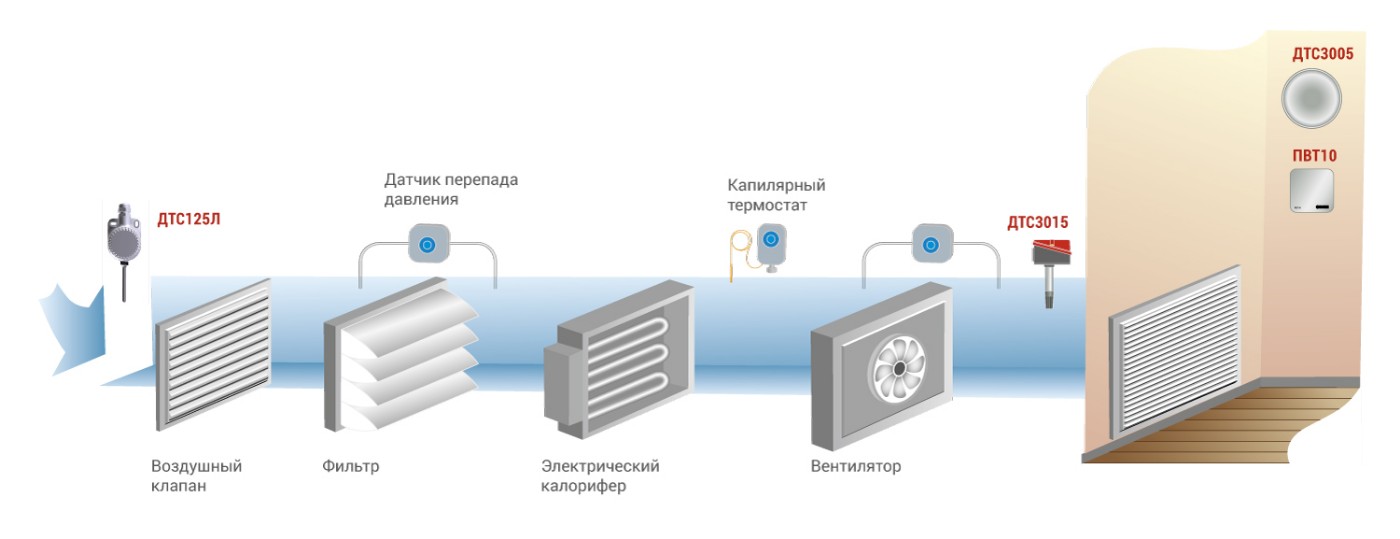

Принцип работы приточной вентиляции таков:

1. Воздушный поток поступает в специальные воздухозаборные решётки, предохраняющие от попадания в каналы вентиляции насекомых, мелких предметов, птиц, животных.
2. Фильтры очищают воздух от загрязнений, вредных веществ, пыли.
3. Калорифер при помощи тепла, поступающего от водяной магистрали, нагревает его до нужной температуры.
4. Рекуператор смешивает вновь поступающий воздух с нагретым.
5. Вентилятор подаёт прогретые воздушные массы в помещение, а диффузор распределяет их равномерно по всей площади.
6. Шумопоглотители снижают звуковую мощность работающей установки.
7. В случае отключения подачи воздуха срабатывают клапаны, не допускающие поступления холодного воздушного потока внутрь помещения.

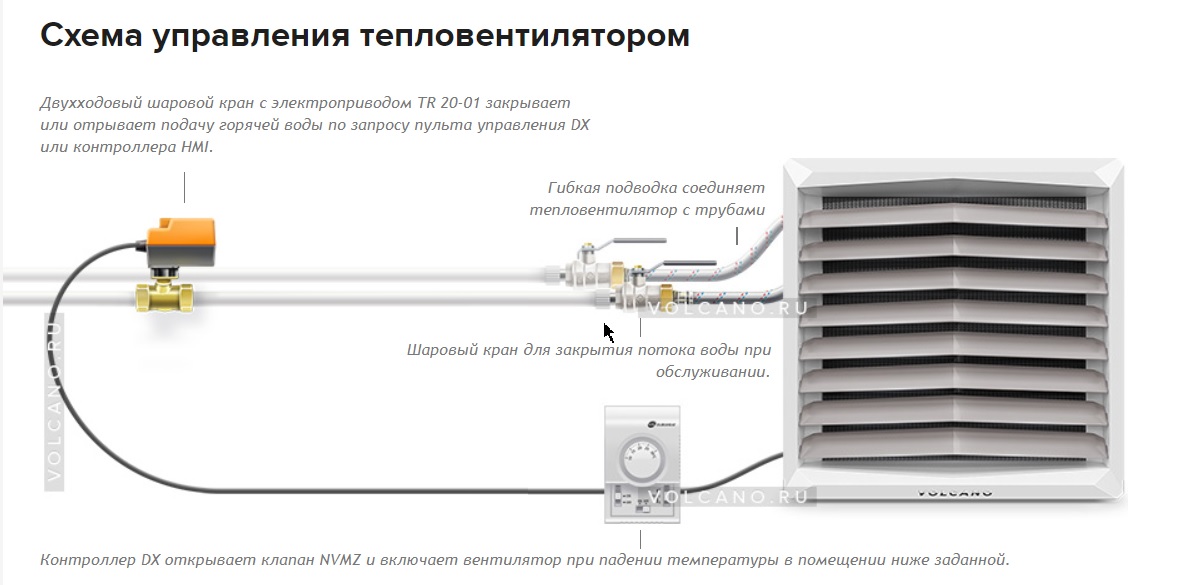

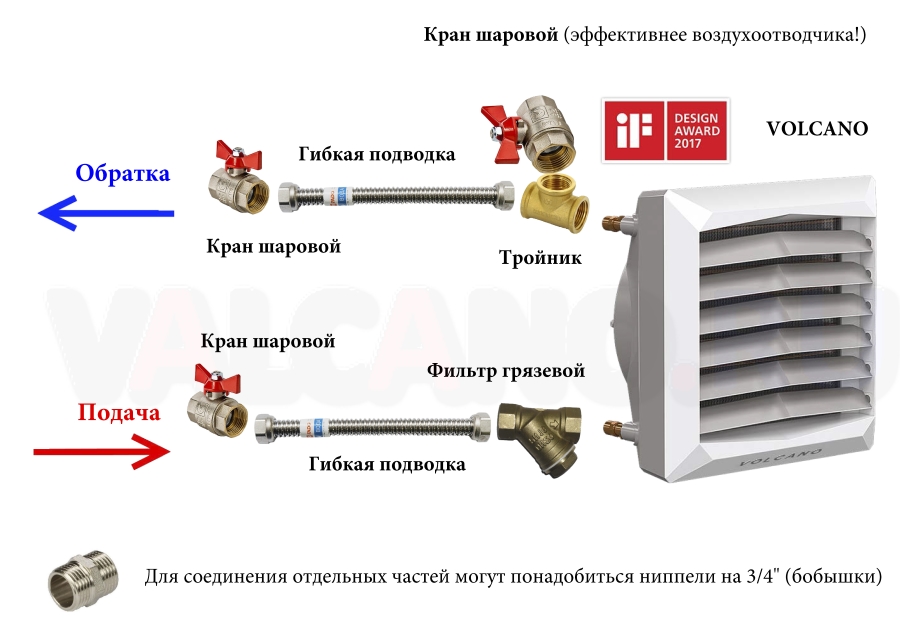

Пример использования воздухонагревателя VOLCANO в помещении шиномонтажа (температура воды +90 ºС)

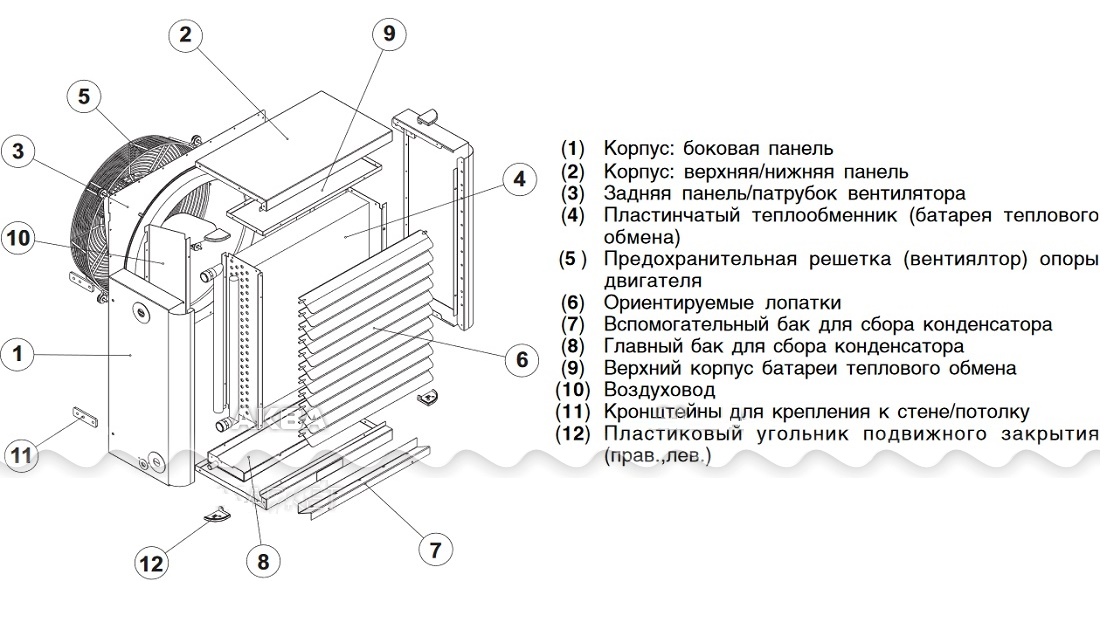

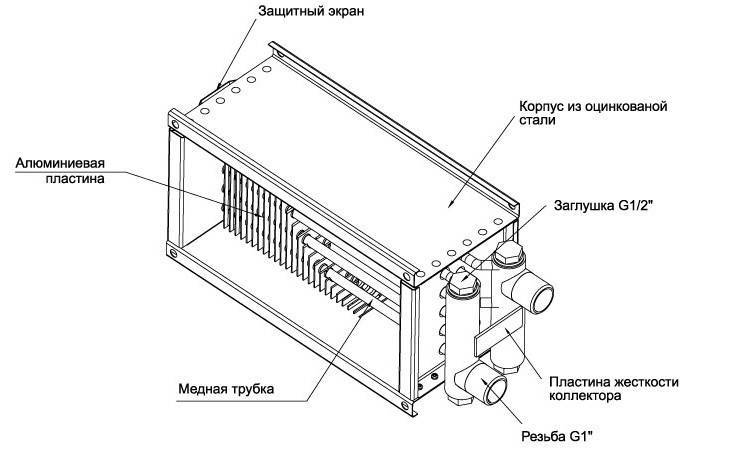

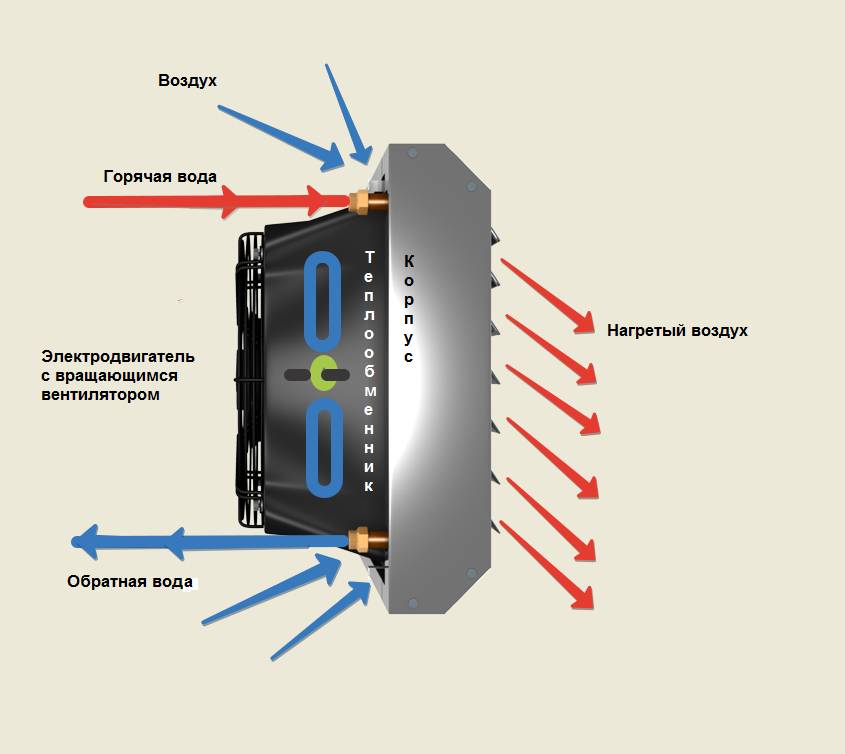

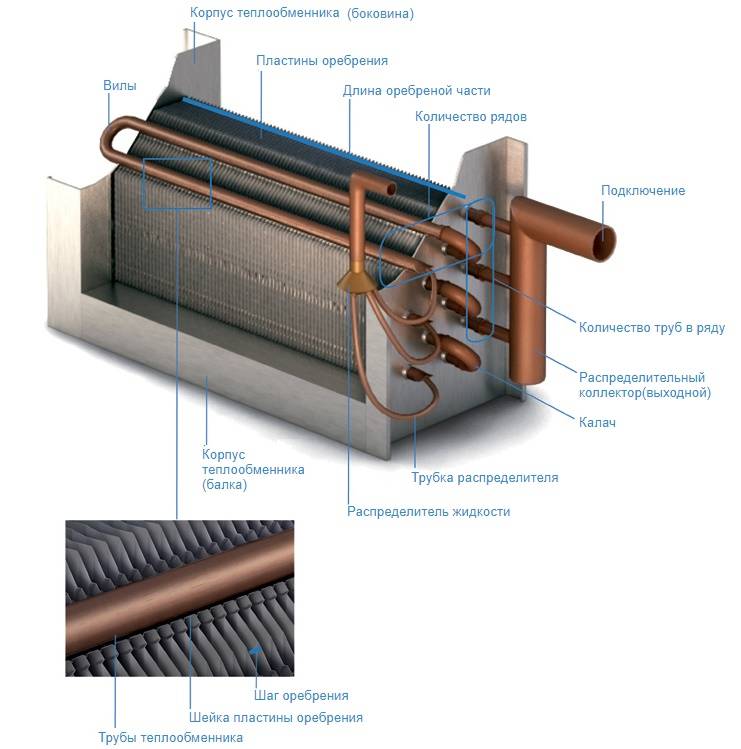

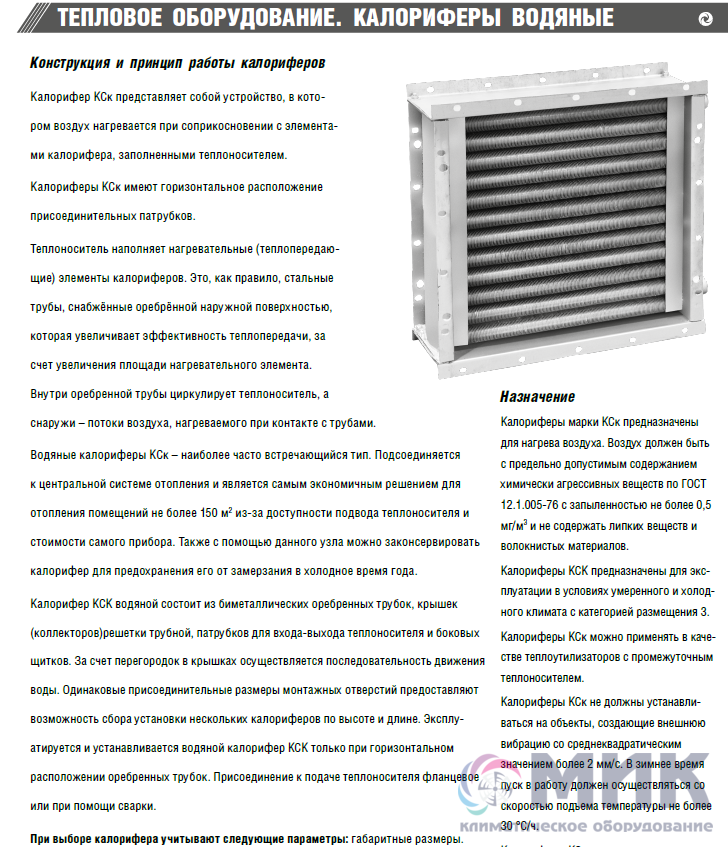

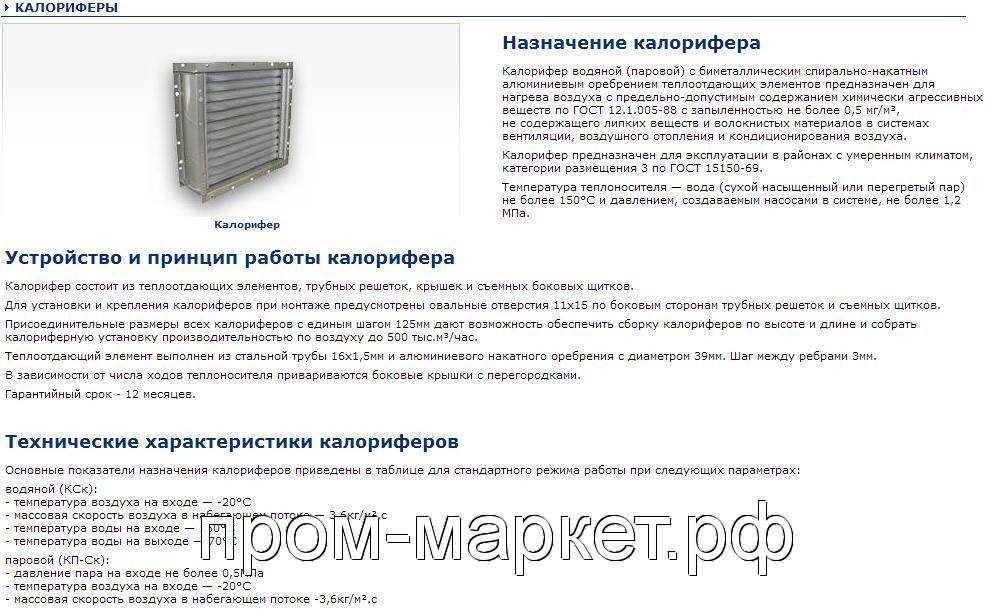

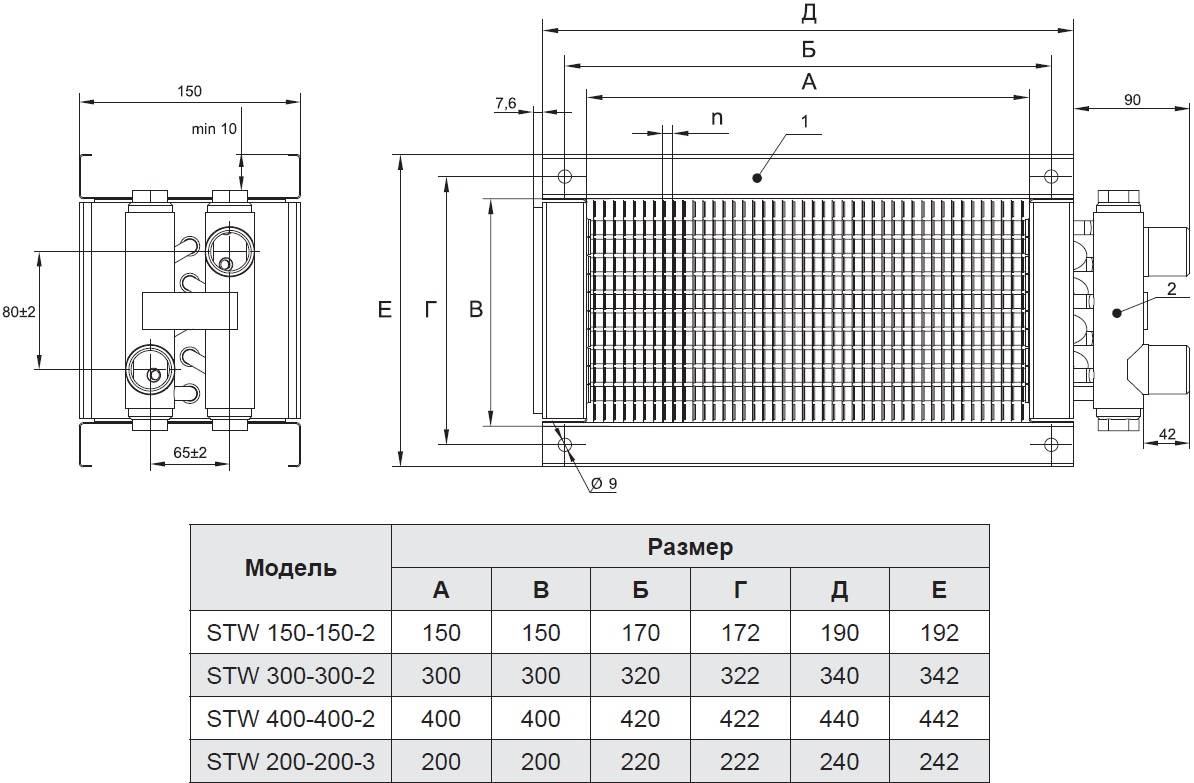

Калорифер, не имеющий собственного нагревателя, состоит из двух основных элементов:

• Теплообменник, конструкция которого представлена системой трубок из металла – вода, поступающая из общей системы отопления, достигает здесь необходимой температуры.
• Встроенный вентилятор, разгоняющий прогретый воздушный поток по всей территории.

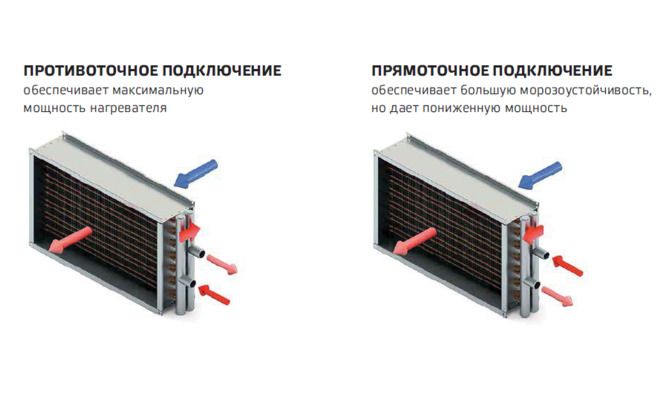

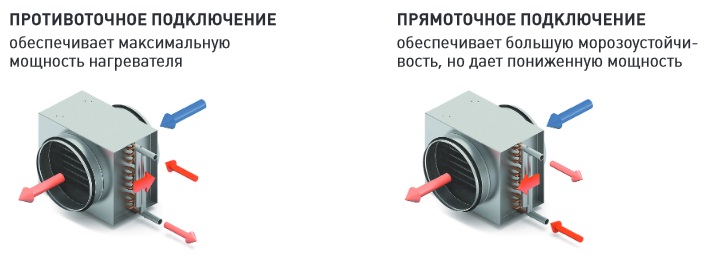

Схемы подключения

Схема с двумя вентиляционными контурами

Для эффективного обогрева поступающего воздуха с помощью калорифера необходимо выполнить правильное подключение. Есть несколько схем установки, к которым относятся:

• Один вентиляционный контур и один калорифер. Это простейшая схема, в которой на входе или любом другом участке канала располагается одно нагревающее устройство. Подобное подключение используется для сезонного обогрева и не имеет резервного источника тепла.
• Два вентиляционных контура и несколько нагревателей. Это более сложная схема, подходящая для установки в сложных по форме помещениях. Подходит для круглогодичного использования. Есть несколько узлов обвязки. Первый контур используется для обогрева в осенне-зимнее время, а второй для лета. За счет большого количества устройств система может работать беспрерывно даже в случае аварии на одном из узлов обвязки.

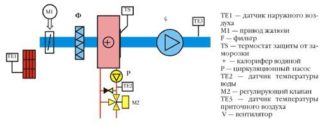

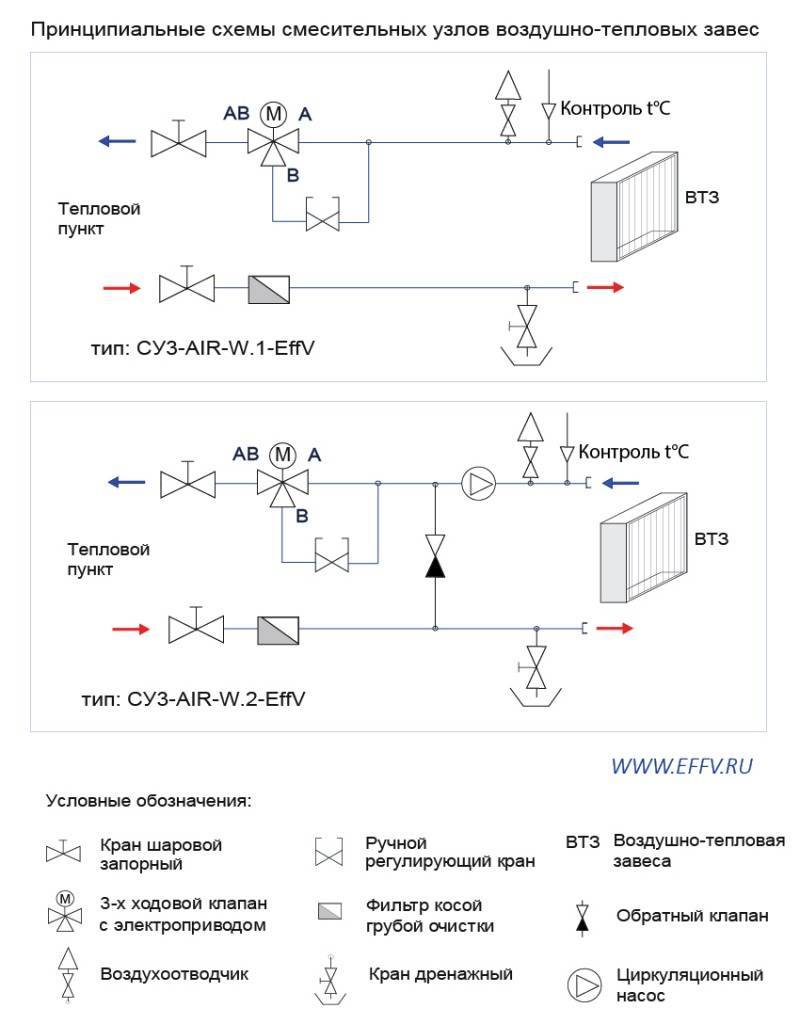

Схема вентиляции с нагревателем

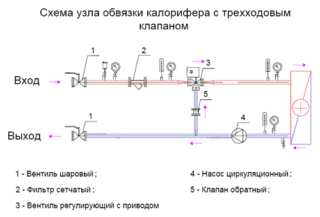

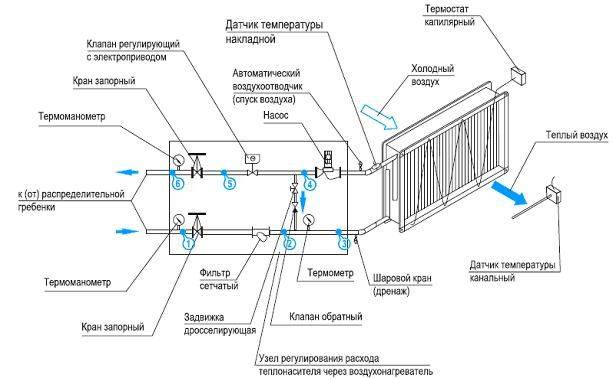

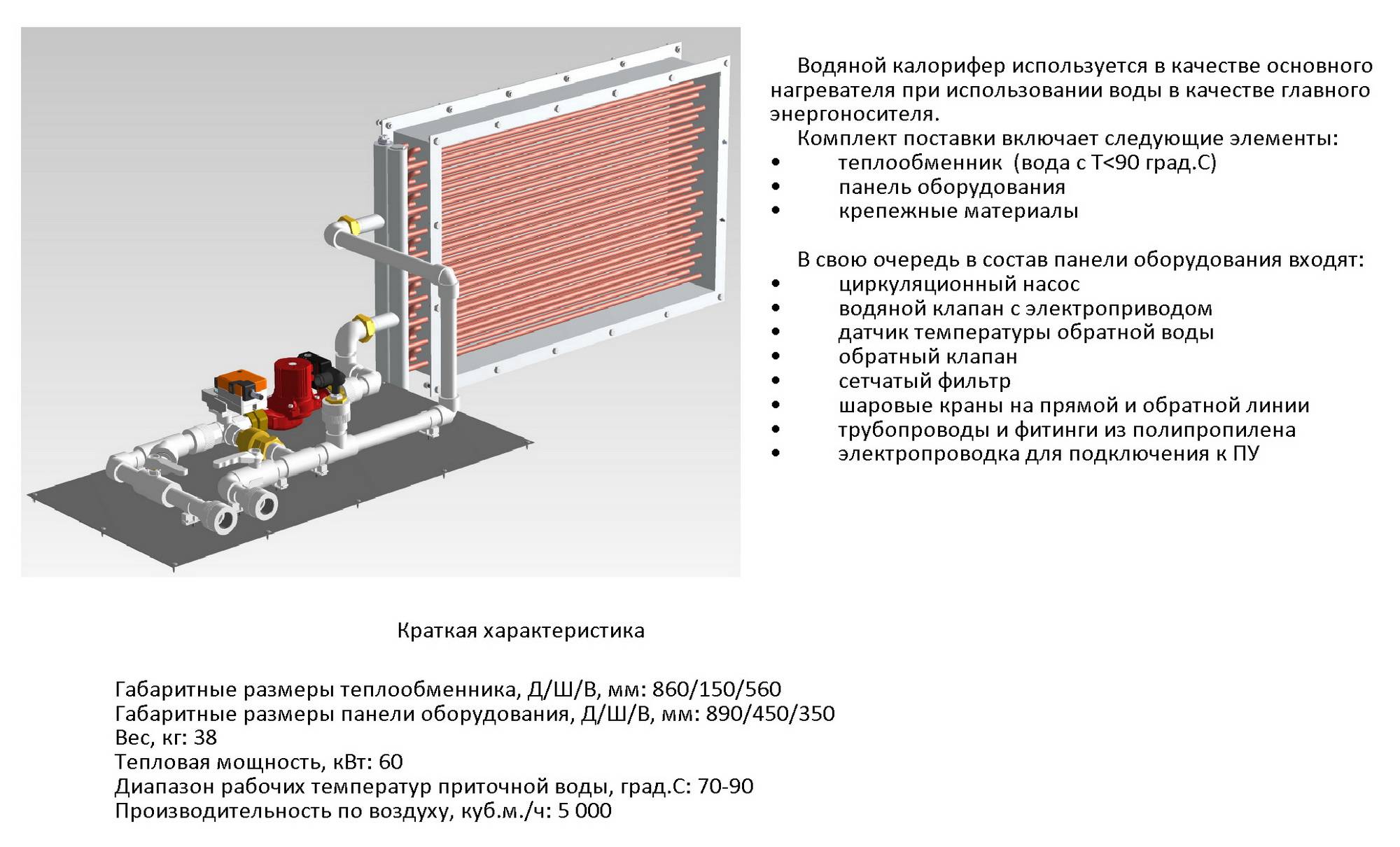

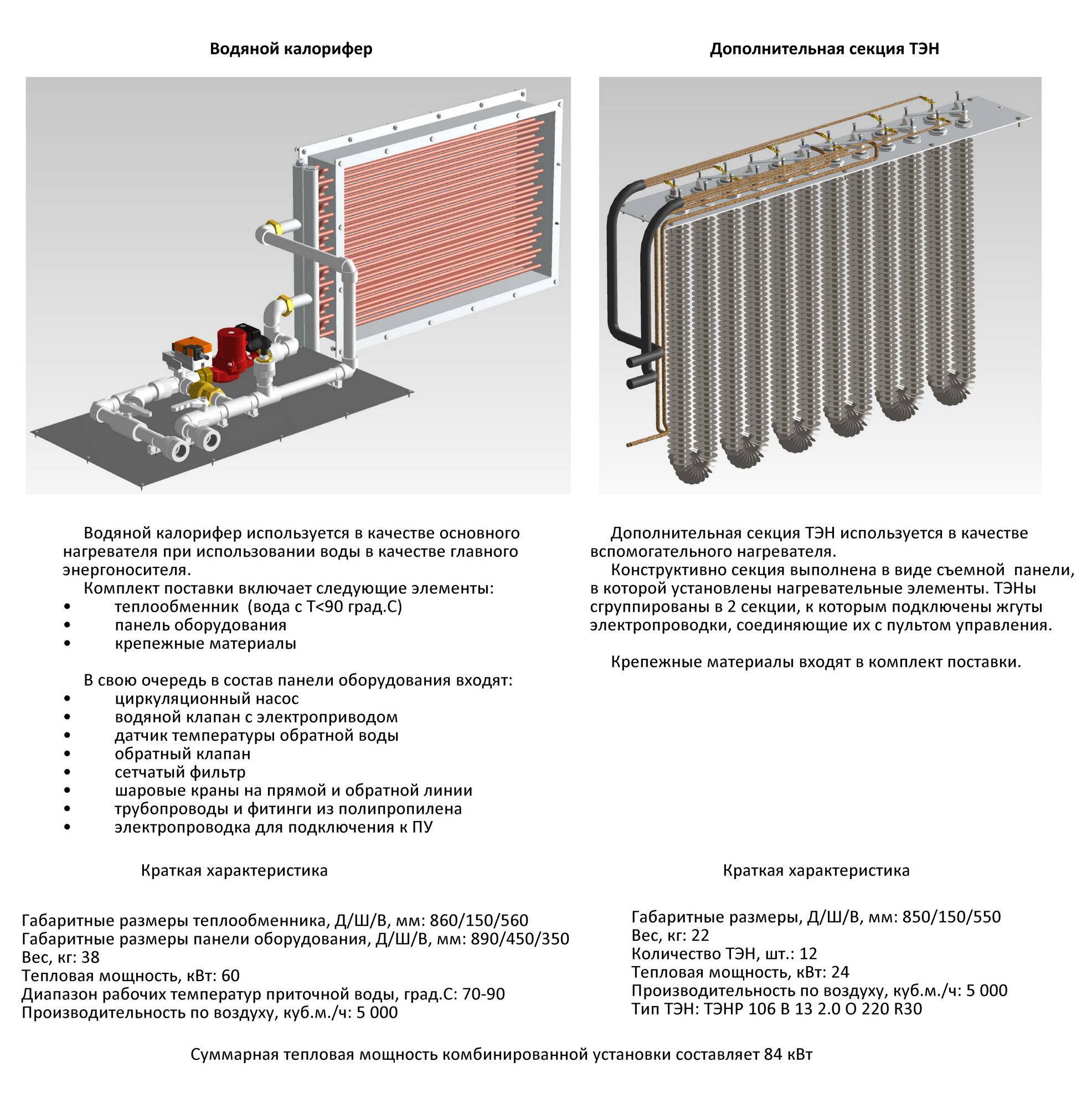

В состав классического узла обвязки входят следующие элементы:

• Циркуляционный насос. Применяется в водяных системах и разгоняет жидкость по трубам.
• Компрессорно-конденсаторный блок. Он используется в качестве внешнего блока в обвязке охладительной системы.
• Устройства контроля температуры и давления.
• Запорные механизмы.
• Байпас.
• Фильтр.
• Двухходовой или трехходовой автоматический клапан.
• Трубки, соединители и другие детали, чтобы подключить смесительный узел для вентиляции.

Регулирование температуры

Контроль температурного режима является важнейшей задачей системы. Есть два способа регулировки:

• Количественный. Это устаревший способ, при котором температура напрямую зависит от объема теплоносителя.
• Качественный. Более эффективный метод, при котором теплоноситель расходуется линейно. Это осуществляется при помощи трехходового клапана и насоса. Вероятность протечки исключена.

Специалисты используют второй метод. Он совместим с любой схемой подключения калорифера.

Система вентиляции

Обвязка с двухходовым клапаном

На выбор оптимальной схемы вентиляции оказывают влияние требуемая температура, интенсивность нагрева, источник теплоносителя, разница давлений. Существует несколько систем:

• Обвязка вентиляционной установки с использованием двухходового клапана. Его ставят на точку ввода без дополнительного теплообменника. В результате клапан выполняет функции промежуточного буфера и гасит давление потока воды. К недостаткам схемы можно отнести риск замерзания при отрицательных температурах. Требуется установка насоса.
• С использованием трехходового клапана. В результате получают две системы обвязки. В первом случае осуществляется разделение водных потоков, а во втором их смешивание. Схема используется в автономных тепловых сетях.

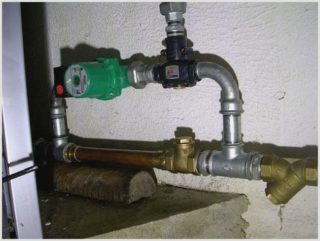

Первое тестирование системы

Как только дали отопление, сразу начал тестировать систему

• расход воздуха пока на минимуме — около 100-120 м3/час
• перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
• без насоса циркуляция через калорифер очень низкая — 90 л/час
• при включенном насосе циркуляция поднялась до — 180-200 л/час
• температура подающей воды — 35-37 °C
• температура обратной воды — 30-31 °C
• температура на улице — около 0 °C
• температура в канале — 23 °C

Тестирование в экстремальных режимах:

• старт системы с перекрытыми кранами, без подачи теплоносителя
  • циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
  • Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
  • температура обратки не меняется, так как нет потока, температура в канале начинает падать
  • через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
  • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
  • попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась
• работа системы без циркуляционного насоса
  • температура обратки +35 °С, система нормально стартует
  • через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
  • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
• нет электричества и рециркуляции, аварийная остановка системы
  • температура на улице -3 °С
  • температура обратки +37 °С
  • перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
  • заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
  • включил Контроллер и включил подачу воды.
  • контроллер показал температура обратки +27 °С.

Впечатления после первой ночи эксплуатации:

• ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
• электрический калорифер не включался (проверяю расход по отдельному счетчику)
• трехходовой клапан открыт не полностью — есть небольшой запас по мощности
• в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
• расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи

Это фиаско …

Дело было так:

• температура на улице достаточно быстро понижалась с -5 °С до -18 °С
• вода в системе отопления оставалась на температуре +45 °С градусов. Наша домовая автоматика не спешила поднимать температуру.
• производительности калорифера не хватило для поддержания уставки +23 °С и температура упала ниже +15 °С. Электрический калорифер не спешил включаться.
• сработала защита калорифера от замораживания, которая была установлена на +15 и система выключилась
• я понизил защиту калорифера до +5 °С градусов и включил систему расчет был, что система запустится сначала на воде и нагреет воздух примерно до +5°С через 5 минут должен подключиться электрический калорифер, который установлен перед водяным и он поднимет температуру до нормальных +23 °С
• в целом все так и получилось, только через пару часов нашел большую лужу воды под калорифером
• вскрытие показало, что медленно подтекает вода где-то в дальнем конце калорифера.

Перешел опять на подогрев электричеством.

Эффективность использования калориферов вместо радиаторов отопления

Циркулирующий по радиаторам водяного отопления теплоноситель, передает тепловую энергию окружающему воздуху путем теплового излучения, а также посредством движения конвекционных потоков нагретого воздуха вверх, поступления остывшего воздуха снизу.

Калорифер, кроме этих двух пассивных способов передачи тепловой энергии, прогоняет воздух через систему нагретых элементов с гораздо большей площадью и интенсивно передает им тепло. Оценить эффективность калориферов и вентиляторов позволить простой расчет стоимости установленного оборудования для одних и тех же задач.

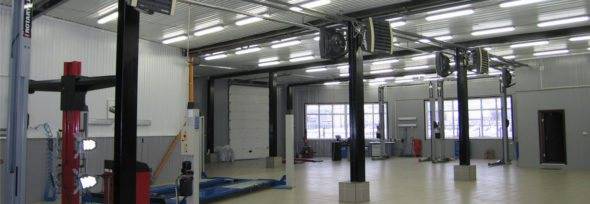

Пример отопления калориферами помещения сервиса технического обслуживания автомобилей.

Например, необходимо сравнить стоимость радиаторов и калориферов для отопления выставочного зала автосалона с учетом выполнения норм СНИП.

Теплотрасса одна и та же, теплоноситель одной температуры, обвязку и монтаж при упрощенном расчете затрат на основное оборудование можно не учитывать. Для несложного расчета берем известную норму 1 кВт на 10 м2 отапливаемой площади. Зал площадью 50х20 = 1000 м2 минимально требует 1000/10 = 100 кВт.  С учетом запаса в 15% расчетная минимально необходимая теплопроизводительность отопительного оборудования – 115 кВт.

При использовании радиаторов. Берем одни из наиболее распространенных биметаллических радиаторов Rifar Base 500 x10 (10 секций), одна такая панель выдает 2,04 кВт. Минимально необходимое количество радиаторов составит 115/2,04 = 57 шт. Сразу стоит учитывать, что разместить в таком помещении 57 радиаторов неразумно и практически невозможно. При цене прибора на 10 секций в 7 000 рублей, затраты на покупку радиаторов составят 57*7000 = 399 000 рублей.

При отопления калориферами. Для отопления прямоугольной площади с целью равномерного распределения тепла делаем подбор из 5 водяных калориферов Ballu BHP-W3-20-S производительностью 3200 м3/час каждый с близкой суммарной мощностью: 25*5 = 125 кВт. Затраты на оборудование составят 22900*5 = 114 500 рублей.

Основная область применения калориферов – организация отопления помещений с большими пространствами для движения воздуха:

• производственные цеха, ангары, склады;
• спортивные залы, выставочные павильоны, ТРЦ;
• сельскохозяйственные фермы, теплицы.

Компактное устройства, позволяющие быстро нагревать воздух от 70°C до 100°C, легко встраиваемые в общую систему автоматического управления отоплением целесообразно использовать в сооружениях с надежным доступом к теплоносителю (воде, пару, электроэнергии).

Преимуществами водяных калориферов являются:

1. Высокая рентабельность использования (низкая стоимость оборудования, высокая теплоотдача, легкость и дешевизна монтажа, минимальные эксплуатационные расходы).
2. Быстрый нагрев воздуха, легкость изменения и локализация потока тепла (тепловые завесы и оазисы).
3. Надежность конструкции, легкость автоматизации и современный дизайн.
4. Безопасность в применении даже в зданиях с повышенной опасностью.
5. Крайне компактные размеры при высокой теплопроизводительности.

Недостатки этих приборов связаны со свойствами теплоносителя:

1. При температуре ниже нуля, калорифер легко заморозить. Не слитая вовремя вода из трубок может их порвать в случае отключения от магистрали.
2. При применении воды с большим количеством примесей тоже можно вывести прибор из строя, поэтому использование в быту без фильтров и подключение к центральной системе – нецелесообразны.
3. Стоит отметить, что калориферы сильно сушат воздух. При использовании, например, в выставочном зале, необходима увлажняющая климатическая техника.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

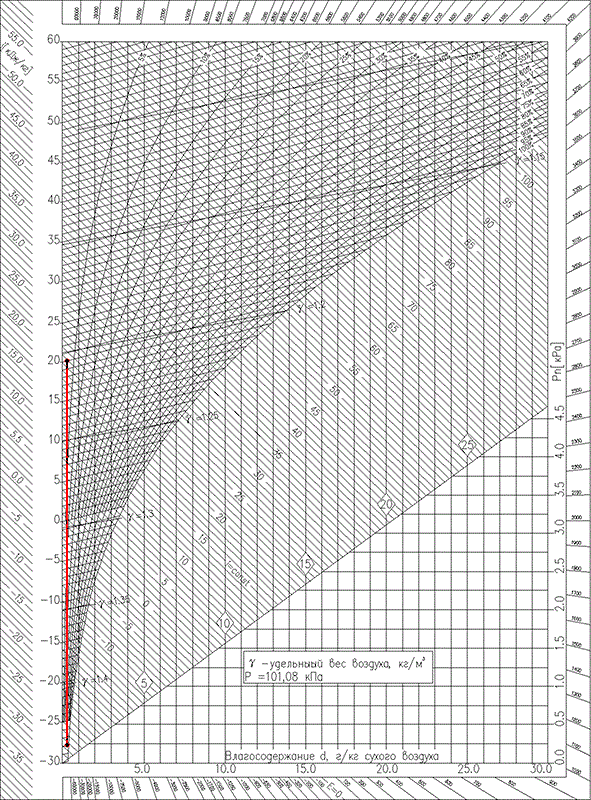

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

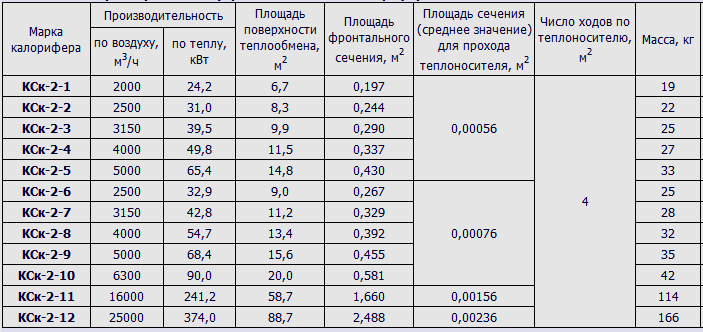

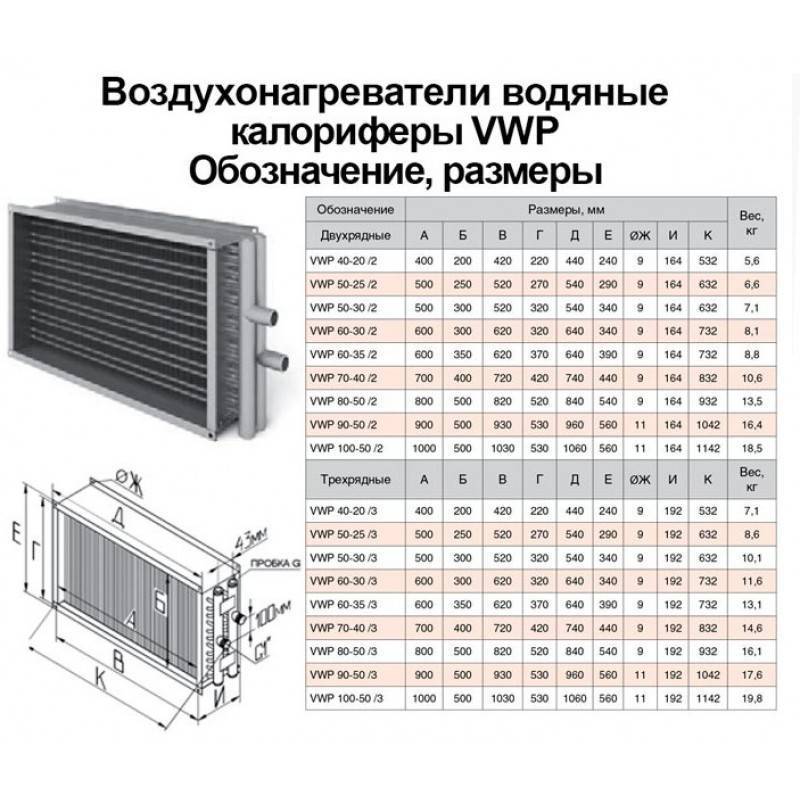

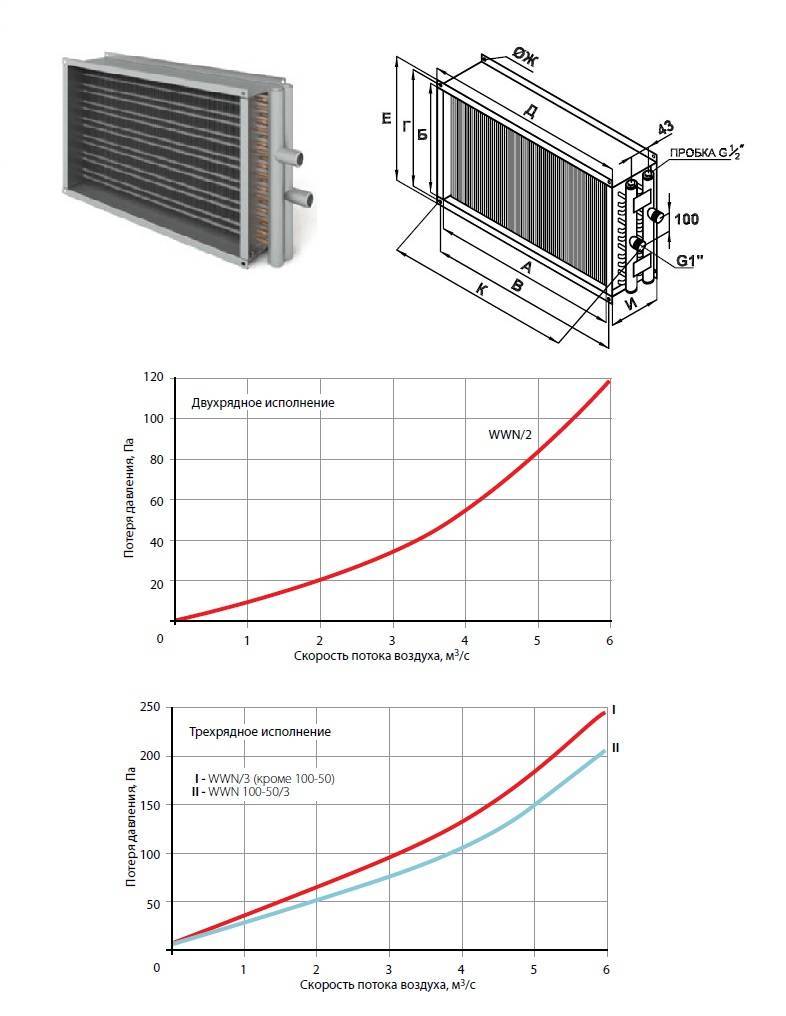

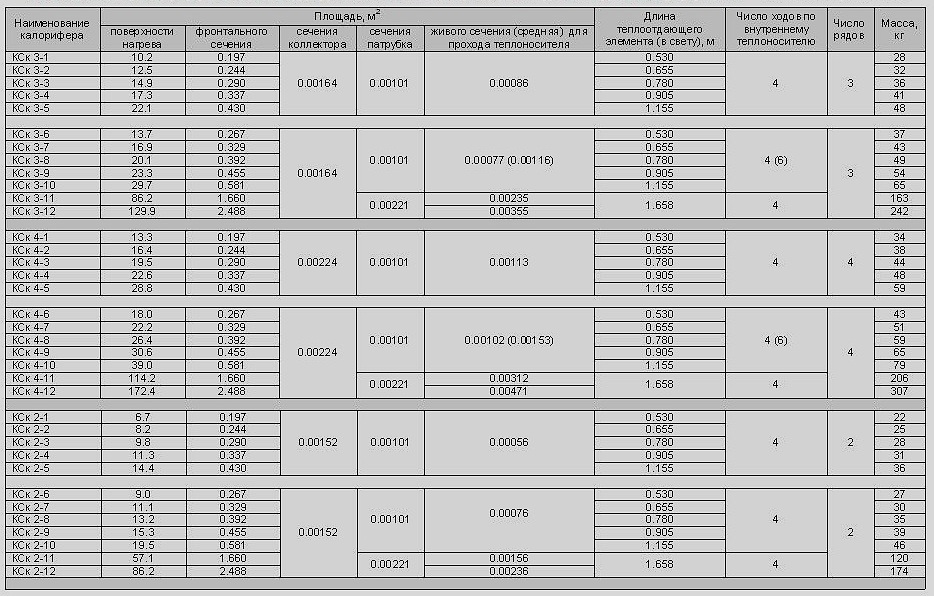

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Узлы регулирования воздухонагревателей приточных установок

Узлы регулирования воздухонагревателей приточныхустановок могут быть двух принципиальных схем, которые принято называть «двухходовая» и «трехходовая».

Узлы регулирования калориферов предназначены для плавного изменения мощности водяных калориферов и защиты от разморозки.

Шаровые краны (1) служат для отключения узла регулирования от тепловой сети (для проведения ремонтных работ). Сетчатый фильтр (2) защищает регулирующий клапан, циркуляционный насос и калорифер от попадания в нихтвердыхчастиц, способных повлиять на работоспособность узла. Регулирующий клапан с приводом (3) регулирует количество теплоносителя, поступающего из сети теплоснабжения в малый контур, образованный байпасом, калорифером и соединяющими их трубопроводами. На байпасе установлен обратный клапан (5) для предотвращения перетекания теплоносителя из подающей линии в обратную минуя калорифер. Внутри малого контура установлен циркуляционный насос (4), который обеспечивает номинальный расход теплоносителя в малом контуре, а значит и через калорифер при любом положении регулирующего клапана.

Регулирующий клапан обеспечивает поступление переменного количества теплоносителя из сети теплоснабжения в «малый» контур циркуляции. В точке соединения байпаса и подающей линии происходит подмес сетевого теплоносителя к уже циркулирующему в малом контуре. Вследствие этого температура теплоносителя в малом контуре изменяется и, как следствие, изменяется тепловая мощность воздухонагревателя.

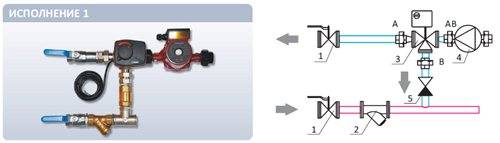

В стандартных узлах регулирования воздухонагревателей Cyclone MU наиболее ответственные элементы — циркуляционный насос и регулирующий клапан установлены на обратной линии для снижения на них тепловой нагрузки. Такое конструктивное решение в сочетании с использованием высокотемпературной (рабочая температура до 150 ° С) запорной арматуры обеспечивает высокую надежность и позволяет использовать узлы регулирования Cyclone MU для подключения воздухонагревателей к теплоносителю стемпературным графиком 130/70 °С.

Рабочее давление: 0-10 бар. Рабочая температура: до +150 °C. Теплоноситель: вода, антифриз

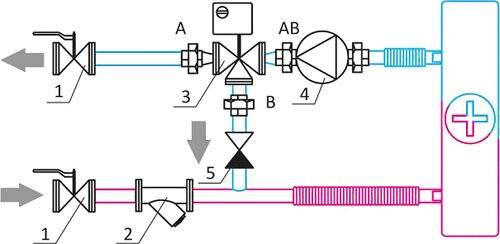

1 — Шаровой кран; 2 — Фильтр; 3 — Клапан регулирующий с приводом; 4 — Насос циркуляционный; 5 — Клапан обратный; 6 — Термоманометр

Предложения на узлы регулирования воздухонагревателей приточных установок

Узел регулирования	Макс. расход теплоносителя, м3/ч	Тип насоса	Kvs клапана	Присоед. размер	Стоимость исполнения
1	2	3	4
MU40-1.6HW	0,7	25-40	1,6	3/4″	543	572	623	652
MU40-2.5HW	1,1	25-40	2,5	3/4″	543	572	623	652
MU40-4.0HW	1,5	25-40	4	3/4″	543	572	623	652
MU60-4.0HW	1,8	25-60	4	3/4″	550	579	630	659
MU60-6.3HW	2,5	25-60	6,3	1″	555	590	645	680
MU80-6.3HW	4,2	25-80	6,3	1″	715	740	805	830
MU80-10.0HW	5,5	25-80	10	1″	721	756	811	846
MU80-16.0HW	7,5	32-80	16	1 1/4 «	879	948	979	1048
MU120-16.0HW	9,5	TOP S 65/10	16	1 1/4 «	1070	1114	1170	1214
MU120-25.0HW	12	TOP S 65/13	25	1 1/2 «	1375	—	1495	—
MU120-40.0HW	16	TOP S 80/10	40	2″	1756	—	1871	—
MU100-60.0HW	28	TOP S 30/10	60	2 1/2 «	2850	—	2965	—
MU130-90.0HW	40	TOP S 40/10	90	3″	3900	—	4015	—
MU100-150.0HW	60	TOP S 50/10	150	4”	5980	—	6095	—

Технические характеристики

Узел регулирования	Циркуляционный насос	Регулирующий клапан	Привод регулирующего клапана	Присоед. размер
Тип	Питание	Мощность, Вт.	Питание	Управление	Усилие
MU40-1.6HW	25-40	1×220	62	VRG 131 15-1,6	24 В	0-10 В	6 0 Нм	G 3/4
MU40-2.5HW	25-40	1×220	62	VRG 131 15-2,5	24 В	0-10 В	6 0 Нм	G 3/4
MU40-4.0HW	25-40	1×220	62	VRG 131 20-4,0	24 В	0-10 В	6 0 Нм	G 3/4
MU60-4.0HW	25-60	1×220	100	VRG 131 20-4,0	24 В	0-10 В	6 0 Нм	G 3/4
MU60-6.3HW	25-60	1×220	100	VRG 131 25-6,3	24 В	0-10 В	6 0 Нм	G 1
MU80-6.3HW	25-80	1×220	225	VRG 131 25-6,3	24 В	0-10 В	6 0 Нм	G 1
MU80-10.0HW	25-80	1×220	225	VRG 131 25-10	24 В	0-10 В	6 0 Нм	G 1
MU80-16.0HW	32-80	1×220	225	VRG 131 32-16	24 В	0-10 В	6 0 Нм	G 1 1/4
MU120-16.0HW	TOP S 65/10	1×220	960	VRG 131 32-16	24 В	0-10 В	6 0 Нм	G 1 1/4
MU120-25.0HW	TOP S 65/13	1×220	1450	VRG 131 40-25	24 В	0-10 В	6 0 Нм	G 1 1/2
MU120-40.0HW	TOP S 80/10	1×220	1685	VRG 131 50-40	24 В	0-10 В	6 0 Нм	G 2
MU100-60.0HW	TOP S 30/10	3×380	400	3F50	24 В	0-10 В	6 0 Нм	G 2 1/2
MU130-90.0HW	TOP S 40/10	3×380	650	3F65	24 В	0-10 В	15 Нм	F 3
MU100-150.0HW	TOP S 50/10	3×380	860	3F80	24 В	0-10 В	15 Нм	F 4

Особенности конструкции

Основные элементы

• Решетка воздухозаборная. Несет как декоративное назначение, так и служит барьером для пыли и других частиц, которые содержит в себе ветровые массы.
• Клапан. При отключении вентиляции, клапан блокирует проход для свежего воздуха, создавая непреодолимый барьер. Зимой он может препятствовать прохождению большого потока воздуха. Можно автоматизировать его работу с помощью электропривода.
• Фильтры, очищают ветровые массы. Раз в полгода их необходимо менять.
• Водяной, электрический калорифер, который и выполняет функцию нагревания воздуха.
• Для небольших построек целесообразно использовать электрический калорифер. В больших помещениях лучше использовать водяной калорифер.

Рекомендации по монтажу

Напольный монтаж водяного калорифера

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

Монтируют калориферы на бетонные стены под декоративные панели

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

Разновидности приточной вентиляции

Приточная вентиляция с подогревом воздуха для дома либо квартиры делится на два типа: центральная и компактная. У каждого вида есть свои характерные особенности и отличия.

Центральная

Центральная приточная вентиляция

За температуру потоков отвечают вентиляторы с нагревом, осуществляемым при помощи электрического либо водяного калорифера. Первый вариант работает от электросети, второй встраивают в центральную отопительную систему. Некоторые приборы дополняют рекуператорами, осуществляющими тепловой обмен между воздухом, поступающим с улицы, и прогретыми воздушными потоками, выходящими наружу. Центральная система считается наиболее функциональной, но ей требуется больше места для размещения, монтаж должен проводиться специалистами, что влечет за собой существенные расходы.

Компактная

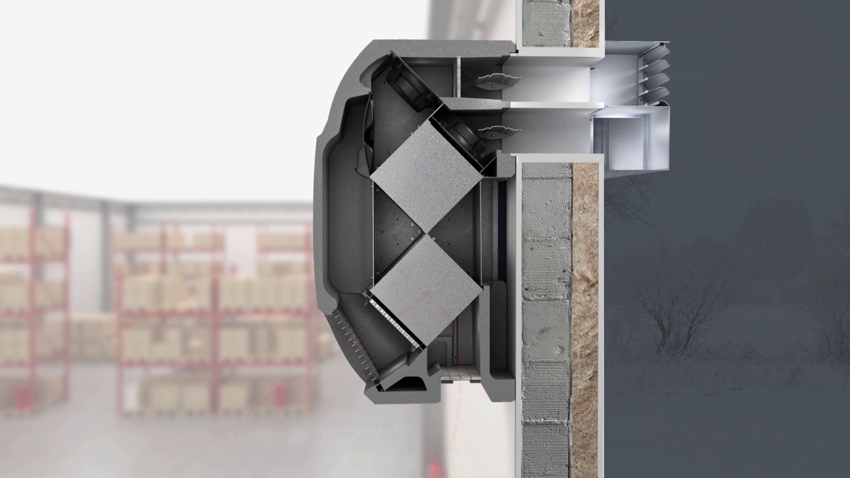

Малогабаритная система либо бризер представляет собой маленькое устройство для выдачи свежих воздушных потоков в комнату, которое устанавливают на стене. Внутри него находится нагревательная деталь из керамики, подогревающая входящие воздушные потоки и дополненная опцией климатического контроля, задающей нужную температуру. Прибор помогает очищать воздух с помощью системы фильтрации, состоящей из трех уровней. Она не пропускает наружу частицы грязи, пыли, сажу, пыльцу, микробы и аллергены, что делает компактную систему идеальным выбором для создания экологичного микроклимата. Установка бризера занимает не больше часа, при этом не требуя особых усилий и серьезных финансовых затрат.

Особенности устройства и принцип действия

Стандартный калорифер, независимо от способа передачи тепла, обязательно состоит из двух элементов:

• теплообменник;
• вентилятор.

Принцип действия любого калорифера основан на том, что теплоноситель характеризуется большей теплоотдачей, нежели окружающие воздушные потоки. Соответственно, проходя вдоль корпуса калорифера, воздушные массы, нагнетаемые лопастями вентилятора, способны нагреваться или охлаждаться.

Чтобы увеличить эффективность прибора, увеличивается полезная площадь теплообменника. Это достигается путем приваривания к трубам дополнительных металлических ребер.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате

Электрический калорифер: особенности эксплуатации

Электрокалориферы сейчас успешно используют для обогрева различных помещений, как жилого, так и хозяйственного и промышленного значения. Учитывая, что источником энергии является электричество, существуют определенные меры безопасности при их эксплуатации. В первую очередь следует исключить наличие паров от взрывоопасных предметов, а также токопроводящей пыли.

В основном электрические калориферы устанавливают в просторных складах, мастерских, залах, гаражных помещениях и сушильных камерах. Предусмотрен их вертикальный и горизонтальный монтаж. Важным условием безопасной эксплуатации является наличие доступа к панели перезагрузки системы в ручном режиме. Особенно популярны воздушные калориферы, которые успешно используют на стройплощадках.

Электрокалориферы значительно ускоряют процесс высыхания различных стройматериалов, в частности штукатурки и краски. Часто их используют для образования тепловой завесы у ворот или дверных конструкций.

Широкий температурный режим эксплуатационых возможностей позволяет использовать его в диапазоне температур от -30 до 50°С. Во избежание перегрева агрегата, следует позаботиться о достаточном воздухопотоке, поэтому предварительно необходимо провести соответствующий расчет. Калорифер при правильном и бережном использовании может прослужить достаточно долго.

Калорифер можно использовать в температурном диапазоне от -30 до 50°С

Принцип работы смесительного узла (узла терморегулирования) UTK

В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

Гарантийный срок на узлы терморегулирования составляет 3 года.

Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция).

Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.

Главная функция узлов обвязки водяных охладителей UTO – совместно с системой управления контролировать и регулировать температуру хладагента в водяных охладителях приточных установок. Узлы терморегулирования для водяных охладителей по-другому называют — узлы обвязки охладителя.

Установка системы приточной вентиляции своими руками

Технология установки приточной вентиляции зависит от её мощности и конструкции. Монтаж лучше всего проводить на этапе внутренней отделки строения, так как вентиляция будет состоять из системы каналов и оборудования, которые размещаются под потолком или на чердаке. Для квартир и домов малой площади идеально подойдёт компактная приточная вентиляция в виде проветривателя-рекуператора. Установка работает в приточно-вытяжном режиме, а её монтаж можно сделать самостоятельно с помощью простого инструмента.

Приточный проветриватель для частного жилья можно установить самостоятельно

Для монтажных работ потребуется подготовить перфоратор, шуруповёрт, ножовку по металлу, отвёртку, бытовой пылесос и ножницы. Технология установки:

1. Перед началом монтажа выбрать место, где будет установлен проветриватель. Устройство рекомендуется устанавливать в верхней или нижней части стены.

2. В выбранном месте проделать отверстие в стене при помощи перфоратора. В этом случае используется воздуховод сечением 150 мм, поэтому диаметр отверстия не должен превышать 160 мм.
3. Если монтаж проветривателя выполняется на этапе черновой отделки, целесообразней сделать проводку скрытого типа. Для питания устройства достаточно силового кабеля с жилой толщиной 1–1,5 мм.

4. В проделанное отверстие в стене вставить пластиковый воздуховод и подогнать по длине так, чтобы снаружи помещения труба выступала на 1–3 мм.

5. После подрезки воздуховод вставить в канал. Со стороны улицы на фасадной части здания прикрепить корпус от защитного колпака. Для этого просверлить четыре отверстия и забить гвозди, входящие в комплект поставки.

6. Со стороны помещения к отверстию приложить картонный шаблон и произвести разметку под монтаж внутреннего блока.
7. Перед креплением блока пространство между воздуховодом и каналом заполнить монтажной пеной. После застывания её излишки срезать острым ножом вровень со стеной.
8. Для крепления блока снять лицевую панель, которая фиксируется на защёлки по бокам устройства, и левую защитную крышку, открутив два самореза.
9. После этого можно переходить к установке тыльной части комнатного блока: пропустить кабель питания, если ранее была сделана скрытая проводка. Для открытой проводки в нижней части блока предусмотрена специальная заглушка.
10. Тыльную часть блока приложить к стене по заранее нанесённой разметке и прикрутить на четыре самореза. Затем подключить кабель к клеммам, согласно схеме в инструкции. Защитную крышку прикрепить на прежнее место.

11. Установить картридж в воздуховод. Для подключения его к плате подсоединить разъём к контактам в правой части блока. После этого установить фронтальную часть комнатного блока.

12. Выполнить монтаж шумоизолятора со стороны улицы: материал скрутить в рулон по диаметру воздуховода и вставить в вентиляционный канал до упора, а выступающую часть обрезать с учётом края воздуховода и подогнанный по размерам шумоизолятор установить обратно в воздуховод.

13. Закрепить наружный вентиляционный колпак и провести тонкую настройку прибора. Для этого вынуть резиновую заглушку, которая скрывает двухпозиционные переключатели. Выполнить настройку согласно наклейке с расшифровкой, расположенной слева от переключателей.

После настройки внутриквартирный блок закрывается и проверяется работоспособность системы.
