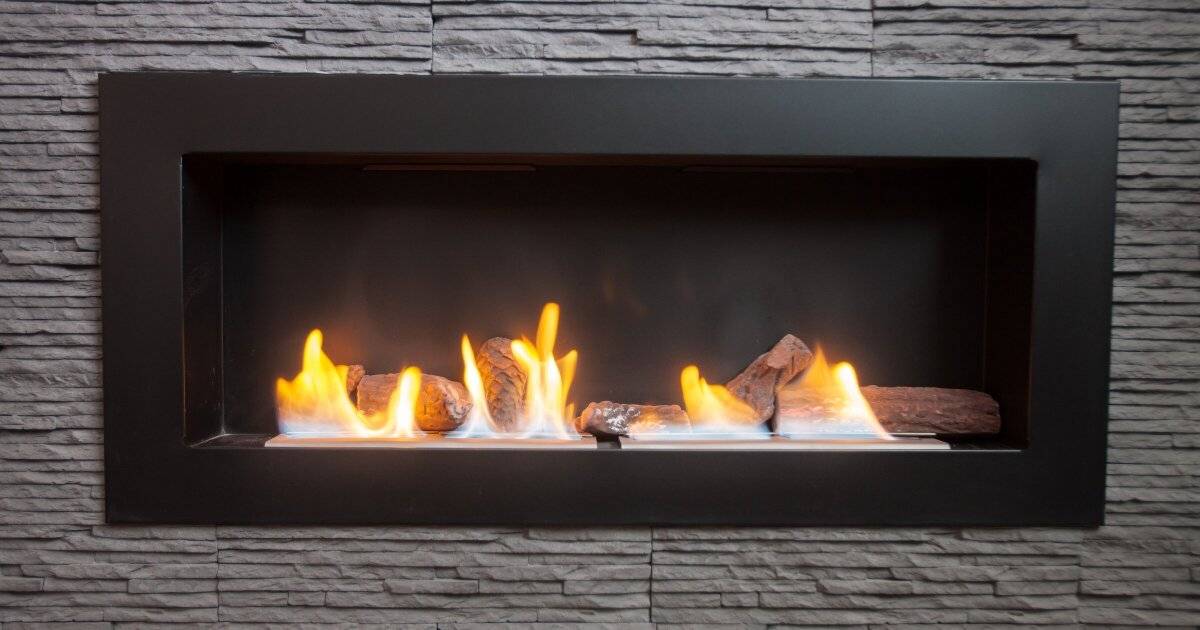

Камин на биотопливе

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

• рулетка;
• лопата и лом;
• горелка;
• болгарка;
• сварочный аппарат;
• рубероид;
• песок;
• 10-миллиметровый армирующий прут;
• раствор бетона марки М300.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

Чем топить?

Европейские страны, такие как Италия, Франция и Германия, могут похвалиться массовым производством экотоплива, в Африке биотопливо производит ЮАР, а лидирующую позицию в мире занимает Бразилия. В Китае и Индии производят около 5% от общего количества биоэтанола.

На территории бывшего СССР на данный момент производство этого вещества почти не налажено. Для производства этанола в качестве альтернативных источников рассматриваются такие сельскохозяйственные культуры, как картофель, свекла, топинамбур.

Топливо делится на несколько видов, среди самых популярных можно выделить следующие:

• Биогаз. Это предварительно обработанные производственные отходы, является аналогом природного газа.
• Биодизель наиболее распространен в европейских странах. Источником служат природные масла и жиры биологического происхождения, как животные, так и микробные или растительные. В качестве сырья используются различные отходы пищевой промышленности или же масла.
• Биоэтанол заменяет бензин.

Для розжига каминов используют биотопливо – бесцветное жидкое горючее на базе биоэтанола, которое практически не имеет запаха, не выделяет твердых продуктов распада и, как следствие, безопасно для использования в помещениях. КПД такой жидкости составляет порядка 95%.

В основе данного горючего лежит этанол, имеющий растительное происхождение. Способом получения служит ферментация сахаров, содержащихся в большинстве сельскохозяйственных культур (свекла, тростник, бананы, пшеница и прочие). В чистом виде данный тип топлива не продается, так как производитель обязан произвести предварительную денатурацию спирта, чтобы обезопасить горючее для окружающей среды в целом и для человека в частности.

Топливные блоки изготавливаются из металла, часто для этих целей используется нержавеющая сталь.

Хочется отметить следующие характеристики биотоплива:

• простота использования;
• долгое горение;
• отсутствие выделения вредных газов;
• экономичный расход: биокамин потребляет примерно 0,5 л жидкости в час, что по мощности сравнимо с работой электрического обогревателя, в то время как обогреватель сушит воздух в помещении, а камин, напротив, увлажняет;
• не требует особого помещения для хранения

Обязательно обратите внимание на недостатки, которые все же имеет данный вид горючего:

• ни в коем случае не храните тару с горючим в непосредственной близости от открытого огня;
• категорически запрещено доливание топлива во время работы камина – необходимо погасить его и дать остыть;
• для получения искры пользуйтесь специальной зажигалкой или электроподжигом.

Чтобы дополнить атмосферу изысканным ароматом, можно добавить эфирное масло на декоративные элементы камина.

Помните, что на 95% состоит топливо состоит из биоэтанола, который относится к легковоспламеняемым веществам, поэтому необходимо принимать меры безопасности:

• хранить его в недоступном для детей месте;
• не использовать для зажигания биокамера бумагу, солому и прочие легковозгораемые материалы;
• не хранить в непосредственной близости от источников открытого огня.

Выбирая биотопливо, обратите внимание на следующие моменты:

• время полного прогорания;
• высокая теплопроизводность;
• наличие сертификатов, подтверждающих качество;
• срок годности;
• подлинная упаковка;
• резких или неприятных запахов быть не должно.

Экотопливо также может быть представлено в виде геля, который также очень прост в применении. Открывается крышка, тара прячется среди жаропрочных декоративных элементов и поджигается, гореть гель будет порядка трех часов.

Горелка для биокамина своими руками

Важнейшая часть построенного своими руками биокамина — это горелка для него. Выбрав подходящую металлическую емкость, можно приступить к изготовлению:

1. Если конструкция камина будет прозрачной, можно покрасить емкость с внешней стороны. Внутри ее покрывать краской нельзя, поскольку она сгорит при первом же запуске горелки.
2. Из мелкой сетки вырезается кусок, закрывающий верх емкости. Эта сетка служит для равномерного распределения пламени, а также для укладки декоративных материалов, между которыми будет виднеться фитиль. Нужно следить, чтобы сетка не проваливалась внутрь емкости.

Размер сетки можно варьировать в зависимости от творческой задумки. Она должна быть достаточно прочной, чтобы не прогибаться под весом камней, и достаточно большой, чтобы закрывать собой всю площадь камина.

Таким образом, горелка для биокамина своими руками может быть сделана за считанные минуты.

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

• кирпичные,
• металлические,
• керамические,
• полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, этом – на видео

https://youtube.com/watch?v=U9_9A-wIkVQ

https://youtube.com/watch?v=U9_9A-wIkVQ

Источники

• http://teploguru.ru/pechi/pechi-bez-dymoxoda.html
• http://StroySvoimiRukami.ru/truba-dlya-pechi-svoimi-rukami/
• http://DomSdelat.ru/otoplenie/ustanovka-dymoxoda-v-dome-svoimi-rukami-sovety.html
• https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/diametr-dymohoda-dlya-pechi-na-drovah.html
• https://9dach.ru/obogrev/276-pechi-dlya-dachi
• https://Proekt-sam.ru/proektsistem/dymoxod-v-chastnom-dome.html

Печки-самоделки

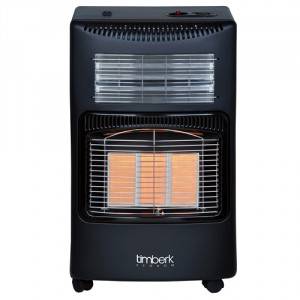

Обогреватель газовый 4,2 кВт

Одним из вышеназванных недостатков печей для дачи, работающих на газу, является высокая стоимость оборудования. При наличии строительных и инженерных навыков, можно постараться обойти этот минус, переделав обычную кирпичную дровяную печь. В целом переделка достаточно проста. В топке устанавливается горелка и меняется конструкция дымохода. В отличие от дровяной, такая печь уже способна работать в непрерывном режиме, поддерживая постоянную комфортную температуру.

Установка комплекта автоматики позволяет получить в полном смысле слова автономный отопительный прибор. При отсутствии тяги, повышении температуры, прекращении подачи газа срабатывают датчики, и автоматика просто отключает печь. В чем подвох печей-самоделок? В сложности переоборудования дымохода. Для того чтобы появилась техническая возможность подключить газ, требуется создать систему отвода продуктов сгорания, соответствующую требованиям газовой службы. Стоит ли выполнять такую сложную работу, если вопрос касается отопления дачи с сезонным проживанием, решать только ее владельцу. Как показывает практика, для таких домиков хорошим выбором станет готовая модель газовой печи.

Кафельные печи

Если с каминами все ясно, то представить себе печь, обогревающую целый дом и при этом не подключенную к дымоходу, очень сложно. Действительно, каким бы дешевым ни было биотопливо, вряд ли будет экономично использовать его для обогрева больших площадей.

Принцип работы кафельных печей

Задача печи, в отличие от камина — аккумулировать тепло и постепенно отдавать его в окружающую среду. В обычных кирпичных печах, работающих на твердом топливе, используется сложная система дымовых каналов. Проходя по ним, горячий дым нагревает кирпичные стенки, от которых в помещение идет так называемое лучистое тепло.

Но устройство дымоходов не всегда возможно, а иногда и опасно или нерентабельно, например, если речь идет о легких дачных постройках, не используемых зимой. Для многих садоводов, проводящих на своем участке много времени, печка для дачи без дымохода — голубая мечта. И её можно реализовать, если установить кафельную печь.

Кафель является одним из самых лучших аккумуляторов тепла, поэтому его использование при строительстве печей увеличивает их эффективность. Этот материал способен выдерживать очень высокие температуры, накапливать огромное количество тепла и создавать наиболее благоприятные для человека пропорции воздухообмена.

Все сказанное никак не объясняет, как может работать такая печь без дымохода. На самом деле все очень просто: если вместо топки для сжигания дров или угля оборудовать кафельную печь водяным или электрическим нагревателем, работающим по принципу «теплого пола», никакой дымоход ей не потребуется.

Бездымоходная кафельная печь

Кафель можно нагреть любым способом, все равно на выходе вы получите приятное лучистое тепло, а поверхность печи никогда не нагреется до критической температуры, способной вызвать ожог. Только кафельная печь способна, один раз хорошо разогревшись, сохранять тепло на протяжении нескольких дней.

Достоинства кафельных печей

• Эти печи могут работать как с дымоходом, так и без него, поэтому ограничений по их установке практически нет.
• Частицы пыли, попадающие на поверхность печи, не выгорают благодаря достаточно низкой температуре, а значит — не выделяют токсины. Поэтому кафельные печи являются самыми безопасными для аллергиков и астматиков.
• Не сжигают кислород.
• Прекрасно вписываются в любой интерьер.

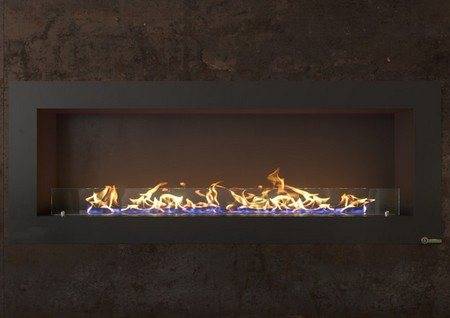

Принцип работы

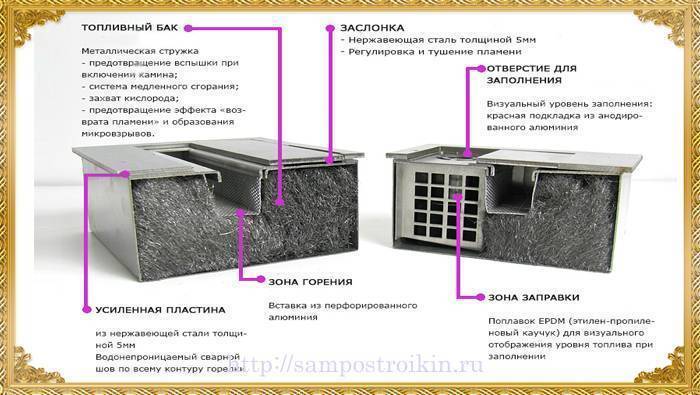

Основной частью конструкции является очаг, в него помещают блок с топливом, который в свою очередь состоит из горелки, бака для горючего и регулятора мощности пламени. Для самой горелки используют легированную нержавеющую сталь, а в роли регулятора может выступать крышка устройства.

В топливное устройство заливают денатурированный этаноловый спирт, который нельзя применять в качестве алкоголя, поскольку его наполняют различными добавками, но он отлично горит и безвреден при сгорании. При горении вещества могут выделяться водяные пары и минимальное количество углеводородов, которые сопоставимы с горением простой стеариновой свечи.

Внешнюю часть биокаминов изготавливают из самых различных декоративных материалов, например, из огнеупорного стекла, майолики, гранита или мрамора. Дизайнеры любят оформлять его коваными элементами, шелком или шпоном под дорогие породы дерева.

Форма произвольная, совсем не напоминающая традиционный обогревательный камин, может быть округлая и квадратная, пирамидальная или другая необычная форма, которую создаст мастер по стеклу. Размеры тоже разные, от капитальных до самых маленьких, которые могут легко поместиться на ладони.

Техника безопасности и советы при работе с биотопливом

Когда вы делаете биотопливо для камина своими руками, обязательно придерживайтесь правил безопасности. У покупной продукции всегда есть соответствующие сертификаты, свидетельствующие о многочисленных проверках состава топлива и его безопасности для окружающих. У домашнего биотоплива подобных гарантий нет.

Чтобы избежать опасных ситуаций, придерживайтесь следующих правил:

1. Не доливайте смесь в камин при горящем пламени.
2. Не используйте бумагу для розжига современных экокаминов.
3. Перед заливкой топлива в камин, убедитесь, что он находится в холодном состоянии.
4. Не наполняйте топливный бак камина больше, чем на одну треть. Если вы зальете биотопливо в бак до самых краев, камин может воспламениться.
5. Удалите топливо из топливного бака, если камин не используется. Излишки топлива удаляются из бака сразу после прекращения пользованием камином.
6. Разбавлять этанол посторонними горючими смесями (например, керосином) категорически запрещено. Смешивание этанола с горючими смесями приводит к отравлению продуктами горения.
7. Удаляйте остатки биоэтанола из горелок и топливного бака на постоянной основе. В противном случае из открытых емкостей с этанолом будут исходить спиртовые пары.
8. Не используйте для розжига зажигалку. Для этих целей существуют специальные приспособления на длинной ручке. Высохнув, этанол все равно может вспыхнуть. Он невидим глазу, поэтому при попадании случайной искры на высохшее пятно этанола есть риск создания пожароопасной ситуации или получения ожога.

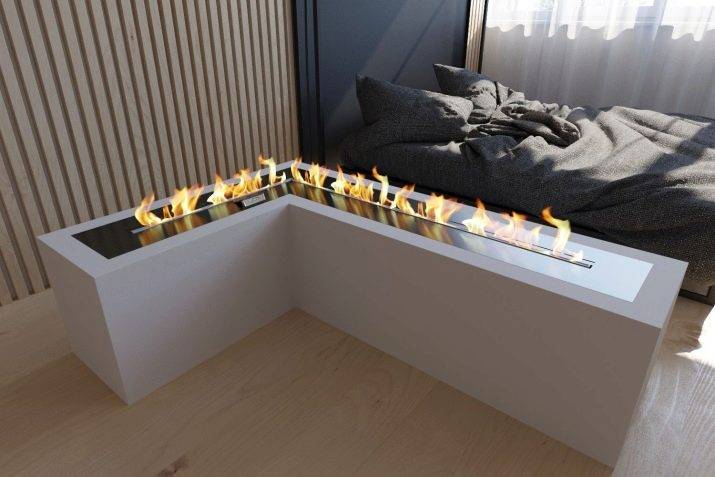

Особенности

Особенностей у биотопливных каминов без дымохода немало:

эстетичны по внешнему виду;
эффективно обогревают;
их просто обслуживать;
работают на экоматериалах;
много возможностей с выбором дизайна, что делает возможным сочетание с любым интерьером;
не нужен дымоход;
подойдёт к любому помещению;
вся конструкция очень проста и понятна в эксплуатации

Не нужно никаких труб и других громоздких комплектующих, а само устройство при желании можно переносить в любое место дома;
горелка, в ёмкость которой добавляют биотопливо, изготовлена из негорючего материала (сталь или керамика), что очень важно для пожарной безопасности.

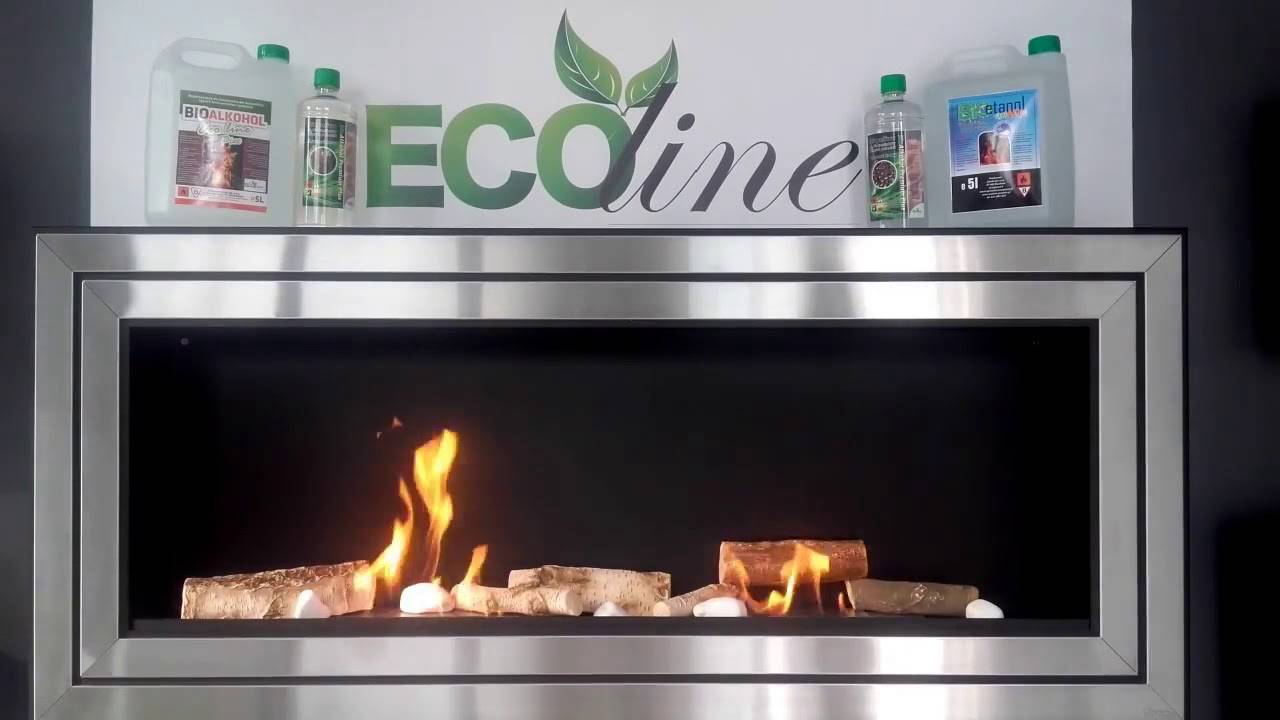

Топливо

Фирменное топливо для биокаминов – т. наз. биоэтанол с присадками, окрашивающими пламя (см. далее). Цена его может доходить до 500 руб/л, причем все производители биокаминов заклинают покупателей запускать их только на своем топливе. Иначе сгорает гарантия, ну, понятно.

Так вот, откроем читателю секрет: этот самый биоэтанол есть не что иное, как плохо очищенный перегоночный этиловый спирт или хорошо очищенный… самогон! На массовом рынке биотопливо появилось в разгар экономического кризиса, когда глубокая очистка зернового спирта на медицинский стала убыточной.

Приготовить самостоятельно топливо для биокамина можно, усовершенствовав перегонный куб (то бишь самогонный аппарат) по образцу лабораторных дистилляторов воды, с учетом свойств отгоняемой субстанции. Доработок две: сухопарник и, вместо змеевика, противоточный конденсатор водяного охлаждения регулярно переменного сечения.

Устройство и размеры аппарата для самостоятельного приготовления биотоплива из любого сбраживающегося сусла даны на рис. Самый критичный узел – сухопарник. Делается он из легкоплавкого лабораторного стекла, 0,3-0,5 мм листовой латуни или пищевой нержавейки. Металлический сухопарник нужно для теплоизоляции обернуть 3-4 слоями натуральной шерстяной или стеклоткани. Размеры надо выдержать точно до 1 мм. В дальний от бака куба конец сухопарника желательно впаять или вварить глухую трубку под термометр или термоэлемент, т.к. для получения качественного продукта температуру там необходимо держать в указанных пределах (85-87 градусов Цельсия).

Устройство аппарата для самостоятельного приготовления биотоплива

Размеры конденсатора (холодильника) не столь критичны; главное – зазор между круговыми выступами канала конденсации и внутренней стенкой водяной рубашки нужен 2-4 мм. Критичен в данном случае расход воды, она сейчас немалых денег стоит. Поэтому желательно контур водяного охлаждения сделать замкнутым, пропуская отходящую горячую воду через старый автомобильный радиатор. В качестве питательного насоса в таком случае можно приспособить маломощную аквариумную помпу. Приспособление сведется к герметизации соединения обечайки крыльчатки с корпусом мотора помпы и помещением ее в кастрюлю с водой, т.к. моторы аквариумных помп не приспособлены для работы на воздухе. Воду в кастрюле нужно будет менять, когда она потеплеет на ощупь, это где-то через 3-5 часов.

Технология приготовления

Для получения качественного топлива желательно нагреватель бака снабдить электронным регулятором, плавно в течение получаса «разгоняющим» нагрев до получения на выходе сухопарника заданной температуры (см. выше). Но в любом случае для только что изготовленного аппарата необходима контрольная отгонка. Хотя в отходящей субстанции сивушных масел меньше, чем в некоторых популярных сортах водки, но сивуха свободно полностью не сгорает, а то, что пьют и то, чем дышат, вещи очень разные. Пример – чистая вода.
