Элементы наружной канализации

Как происходит монтаж напорной канализации

Монтаж напорной канализации следует начать с разработки проекта. Если самотечная система отвода сточных вод может быть сделана «на глаз», то напорная требует точных расчетов. Хороший проект дома должен содержать и план системы отвода нечистот.

При самостоятельной разработке проекта учитываются следующие факторы:

1. Планировка внутренних помещений.
2. Тип почвы и уровень грунтовых вод.
3. Показатель глубины промерзания почвы.
4. Количество подключаемых источников сточных вод.
5. Суточный объем используемой воды.

При разработке проекта наружной канализации учитываются санитарно-технические нормы СНиП 3.05.04-85. Именно поэтому рекомендуется доверять эту работу профессиональным проектировщикам.

План монтажных работ выглядит следующим образом:

1. Приобретаются необходимые материалы и инструменты.
2. Проводится разметка помещений сооружения и загородного участка.
3. Монтируется система трубопроводов внутри помещений. От особенностей расположения труб зависят и методы их крепления.
4. Выполняется подключение сантехники и других источников стоков.
5. Создаются траншеи для наружной части системы, а также котлован для размещения септика, накопительных и других колодцев.
6. Для прокладки труб создается подложка из песка и щебня в ранее выкопанных траншеях.
7. На созданную подложку укладываются трубы, после чего они соединяются.
8. Колодцы и насос подключаются в последнюю очередь, проводится проверка герметичности системы.

Только после наладки и тестирования системы все траншеи закапываются.

На основании того, сколько нечистот система должна будет отводить в сутки, выбирается фекальный насос.

Рекомендации по его установке фекального насоса следующие:

1. Размещаться насос должен исключительно в помещении, в котором температура не опускается ниже 0 градусов Цельсия.
2. Площадка для монтажа КНС должна быть выбрана так, чтобы в дальнейшем было достаточно места для проведения работ по обслуживанию.
3. На дне сооружения монтируется опорное колено со специальным фланцем, который должен подходить к устанавливаемому насосу.
4. На колено надевается напорный трубопровод.
5. Чтобы создаваемое давление во время перекачки нечистот не оказывало сильное воздействие на соединительные элементы выполняется крепление труб к стенкам сооружения при помощи кронштейнов.

Создаваемое давление в системе определяет требования, предъявляемые к трубопроводу:

1. Трубы не должны быть расположены под углом друг к другу, так как это создает дополнительное давление и становится причиной появления засорений.
2. На резких поворотах устанавливаются смотровые колодцы, которые предназначены для обслуживания системы.
3. Соединение труб проводится с применением изолирующих материалов.

При создании проекта учитывается тот момент, что большая протяженность трубопроводов становится причиной увеличения расходов.

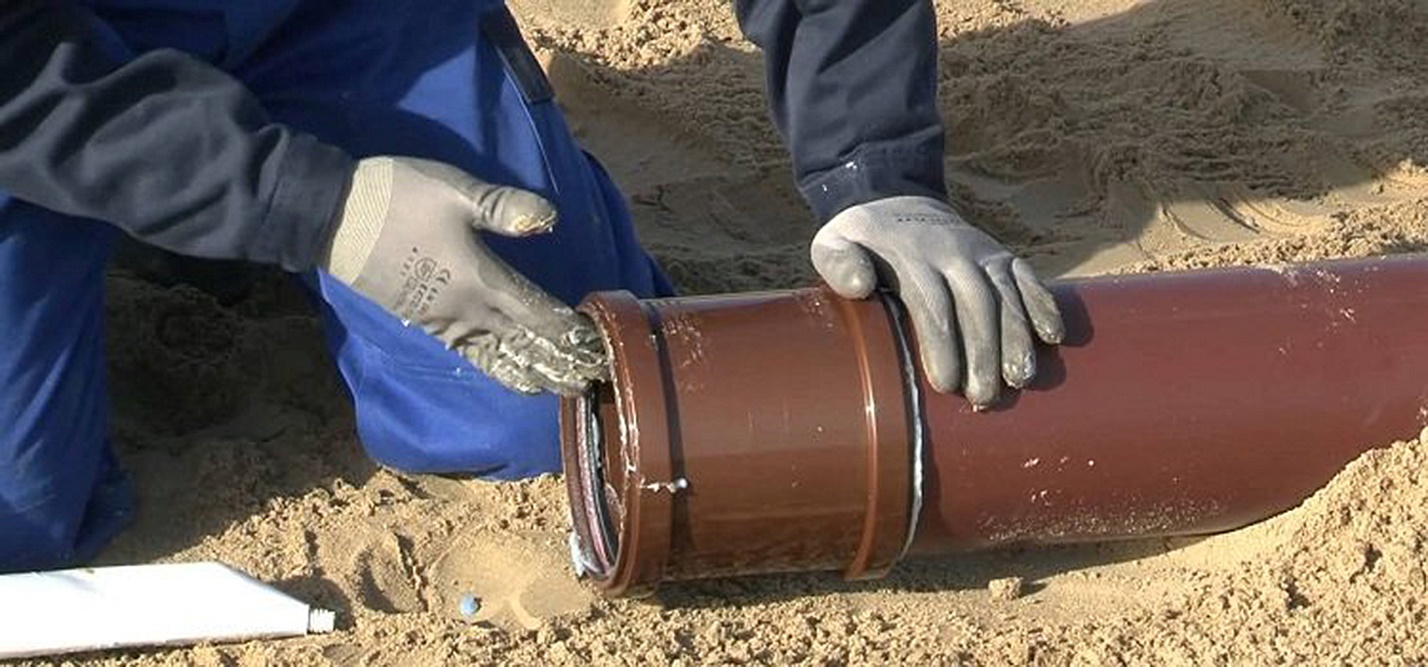

Как сделать монтаж?

При установке канализационных труб своими руками рекомендуется соблюдать такие правила:

• используйте ножовку по металлу для нарезания заготовок;
• вставляйте трубы в раструбы без перекосов перпендикулярно их срезам;
• ведите сборку системы стоков по направлению от тройника к источникам потребления воды;
• контролируйте уровнем каждый этап сборки;
• не заливайте магистраль бетоном, лучше закрыть ее пластиком, который легко снять;
• не забывайте смазывать стыки и оставлять демпферный зазор.

При соблюдении правил проведения расчетов, нанесения разметки и сборки канализационная система прослужит не меньше, чем само строение.

Виды схем канализационных сетей

Пересеченная схема канализационных труб.

В зависимости от грунтовых условий на месте расположения сооружений по очистке и от рельефа территории населенного пункта используются разные схемы канализации: пересеченная, зонная, перпендикулярная, радиальная, веерная.

При использовании перпендикулярной схемы коллекторы различных бассейнов трассируются строго перпендикулярно к направлению течения водоема. Эта схема используется для ливневой канализации.

При использовании пересеченной схемы коллекторы бассейнов перехватываются самым главным коллектором, который проходит вдоль водоема. Схема используется на территории, где падение местности к реке слабо выражено.

При использовании параллельной или веерной схемы коллекторы бассейнов направлены параллельно или под углом друг к другу. Схема применяется при крутом рельефе местности, где имеется падение к реке.

При использовании поясной или зонной схемы сточные воды в нижней зоне постепенно перекачиваются в верхнюю зону. Схема применима на местности, где имеется несколько террас. При использовании радиальной схемы коллекторы бассейнов имеют радиальное направление, идущее от центральной части населенного пункта к его периферии.

Монтаж наружней канализации на даче

В монтаж наружней канализации входит прокладка подземных трубопроводов от строений к приемнику сточной воды, установка станции биологической очистки и отвод очищенной воды от станции к месту сброса.

Прокладка труб канализации на даче

выполняется на сравнительно небольшой глубине — от 0,6 до 1 метра в месте подключение ее к очистной станции. При наклоне 1,5 — 2 см на метр не сложно подсчитать глубину ее заложения в месте подключения к стояку внутренней канализации.Прокладка наружней канализации осуществляется на предварительно подготовленную поверхность основания траншеи. Выравнивание дна траншеи выполняется при помощи песка, который после засыпки и распределения по дну траншеи обязательно проливается водой. Дно траншеи тромбуется и только после этого преступают к прокладке канализационных трубопроводов. Для подземной прокладки следует применять толстостенные канализационные трубы. Только они способны выдержать давление находящегося над ними грунта. При строительстве подземной канализации мы применяем только толстостенные трубы из мягкого полипропилена.Подземная канализация дачи смонтированная из таких труб отличается высокой прочностью, и как следствие долгим сроком эксплуатации подземных канализационных трубопроводов.

Сегодня все больше и больше дачная канализация обустраивается станциями биологической очистки сточных вод. Мы устанавливаем одни из лучших очистных станций марки «Топас». Попадаемые в станцию канализационные стоки в итоги очищаются почти на 90%, вытекаемую из станции воду можно применять для полива растений или в других технических нуждах.

Установка станций биологической очистки — это единственное правильное решение строительства канализационной системы в глинистом грунте. Глина и суглинки это абсолютно водонепроницаемые грунты, поэтому применение в качестве приемников очистных стоков различного вида септиков в таких грунтах категорически неправильное решение. В глинистых видах грунта очищенная вода отводится только на поверхность — в предорожну канаву, овраг или просто на поверхность. В следствии сильного загрязнения окружающей среды отвод канализационных стоков из септиков и других отстойников на поверхность не возможен! Установка различного вида септиков в том числе построеных из ж/б колец возможна только в песчаных грунтах и на почтительном расстоянии от источников воды. Отвод воды в песчаных видах грунта может выполняться не только на поверхность, но и сразу в дренажный колодец. Из него вода постепенно уходит в глубинные слои грунта постепенно очищаясь естественным биологическим путем.

Очистные станции «Топас» — это целый ряд моделей, включающий в себя станции различной производительности от самой маломощной расчитанной не более чем на 5 человек до установок способных очистить канализационные стоки поступающие от целого песелка. В большинстве случаев монтаж дачной канализации осуществляется с применением станции биологической очистки «Топас 5», «Топас 8», «Топас 10» и «Топас 15». Из этих самых распостраненных моделей сброс очищенной воды может осуществляться не только самотеком, но и принудительно. При помощи специального дренажного поплавкового насоса пр-ва испанской . В большинстве случаев мы устанавливаем именно станции с принудительным выбросом очищенной воды мы и устанавливаем. Станции с самотечным сливом очищенной воды могут устанавливаться только рядом с оврагом или глубоким дренажным каналом, что как вы понимаете является большой редкостью.

Ливневая и дренажная канализации

В загородном доме необходимо обустроить не только систему водоотведения из коттеджа, но также сделать ливневку и дренажную канализацию. Далее рассмотрим их особенности.

Ливневка нужна для того, чтобы отводить дождевую или талую воду с участка. Ливневая канализация состоит из следующих элементов:

• Дождевик – пластиковая либо стальная деталь, с помощью которой осуществляется сбор воды, стекающей с кровли.
• Трубопровод, по которому стоки попадают в накопительные емкости.
• Ревизионные колодцы, с их помощью можно прочистить трубы, если они засорятся.

Поскольку система дренажа используется, чтобы отводить грунтовые воды, при ее обустройстве важно соблюдать требуемую глубину. Такая сеть защищает основание здания от разрушения

Выполнить дренажную систему получится самостоятельно

При разработке проекта обратите внимание на такие параметры, как:

• количество годовых и месячных осадков;
• специфика ландшафта территории;
• особенности грунта;
• УГВ;
• допустимый объем отведения воды за границы участка.

Проектировать и оборудовать дренажную систему нужно на начальном этапе строительства дома. В этом случае затраты денег и времени будут минимальными.

Лежневка

Описание

Канализационная лежневка (она же — канализационный лежак) — горизонтальная труба, собирающая стоки нескольких стояков и транспортирующая их к выпуску на колодец. Как правило, в многоквартирных домах лежневка объединяет стояки одного подъезда; количество колодцев тоже соответствует количеству подъездов.

Для монтажа лежневки используется пластиковая (преимущественно ПВХ) и чугунная труба и фасонина для канализации. Чугун можно встретить преимущественно в старых домах. Пластик гораздо дешевле металла, проще монтируется и дольше служит.

В абсолютном большинстве случаев лежневки прокладываются диаметром 110 мм; при объединении нескольких горизонтальных веток диаметр трубы увеличивается до 150 — 200 мм.

Канализационная лежневка.

При монтаже лежневки должны соблюдаться следующие правила:

• Чугунные трубы крепятся подвесами, хомутами или опорами под каждой горловиной (вне зависимости от того, что крепится — трубы, патрубки или фасонные части). Пластиковые трубы — через каждые 10 диаметров, что позволяет избежать их провисания;
• Каждый поворот или разветвление в обязательном порядке снабжаются тройником или ревизией для прочистки;

Ревизия на соединении стояка с лежневкой.

Ревизии монтируются и на длинных прямых участках. Для лежневки диаметром 110 мм шаг между ними составляет 12 метров.

Чугунная ревизия на прямом участке лежневки.

Неисправности

Засоры лежневки, как и выпуска на колодец, устраняются прочисткой с помощью троса или канализационной проволоки. Проволока заводится в трубу через ближайший тройник или ревизию и подается к месту засора с непрерывным вращением.

Особо стоит оговорить прочистку своими руками жировых пробок с последующей промывкой. Она выполняется так:

Прочистка жировой пробки.

Что делать, чтобы при засоре лежневки канализационные стоки не затапливали квартиры первого этажа?

1. В качестве аварийного решения — открыть любой тройник или ревизию. Стоки в подвале — тоже не сахар, но запах канализации жильцы первых этажей перенесут гораздо легче, чем затопление собственных квартир нечистотами;
2. Для того, чтобы исключить затопление в принципе, достаточно установить вместо ревизии в подвале косой тройник с откидной крышкой на боковом отводе. Крышку можно изготовить из любого обрезка жести, петля легко и непринужденно делается из толстой проволоки. Закрытый отвод не позволит запахам канализации насыщать подвал в отсутствие засора.

Еще один типичный несчастный случай, характерный для чугунной канализации — расчеканка раструба с возникновением течи на соединении.

Типичное состояние старой чугунной лежневки.

Причина — подвижное крепление трубы, расшатывающее раструбы. Течь устраняется следующим образом:

Устранение течи раструба чугунной канализации.

Как принято, в этой работе есть несколько тонкостей:

• Чтобы удалить старую заделку, используйте широкую отвертку и молоток. Цемент придется в буквальном смысле слова вырубать из раструба;
• Ту же широкую отвертку можно использовать вместо специального инструмента — чеканки;
• Каболку (пропитанную маслом или битумом витую пеньку) при малейшей возможности лучше заменить графитовым сальником. Чеканка будет куда более прочной и долговечной.

Графитовый сальник.

Виды очистных конструкций

Автономная канализация предполагает наличие очистного сооружения. Они бывают трех видов:

1. В виде выгребной ямы. Легок выполнить своими руками. Для этого подготавливают котлован, который укладывают кольцами из бетона, покрышек, либо кирпичом. По мере заполнения ямы, ее надо откачивать вручную, насосом либо с помощью техники.
2. В виде септика. Устройство предназначено для сбора и переработки отходов с помощью механического либо биологического метода. Далее переработанные стоки можно использовать в хозяйстве.
3. В виде автономной станции очистки. Станция может очищать стоки почти до ста процентов с помощью биологического метода. В устройство регулярно поступает кислород, способствующий росту полезных микроорганизмов. За счет них органические отходы быстро распадаются.

Метод 2 термохимическая и термическая очистка

Во-первых, не надо расстраиваться. Даже своевременная установок пробок с фильтрами не является полной гарантией предотвращения засоров. Ведь эти устройства задерживает мусор, а вот жировые вещества, попадающие в стоки из посуды, откладываются на трубах, создавая сначала пленку, а потом по мере сужения просвета — настоящее препятствие.

Важно! При закручивании сифона не следует прикладывать больших усилий: пластиковую гайку довольно легко повредить. Да и сами трубы при приложении слишком большой силы – тоже

Я по-человечески завидую людям, которые никогда не сталкивались с засором канализационных труб

Приятного мало, сперва не понимаешь, что происходит, почему вода в раковине до сих пор стоит? Потом доходит, что-то пошло не так. И выясняется, что канализация забита, а вот где и чем – требуется прояснить. А затем устранить засор

Я по-человечески завидую людям, которые никогда не сталкивались с засором канализационных труб. Приятного мало, сперва не понимаешь, что происходит, почему вода в раковине до сих пор стоит? Потом доходит, что-то пошло не так. И выясняется, что канализация забита, а вот где и чем – требуется прояснить. А затем устранить засор.

Вероятно, немногим из читателей знакомо в деталях устройство канализации в многоквартирном доме. В своей статье я собираюсь восполнить этот пробел, описав все элементы сточной системы, ее типичные проблемы и методы их устранения.

Типичный материал для стенок колодца — железобетонные кольца диаметром 1000 мм. В стенке закреплены стальные скобы, позволяющие спустится до уровня дна. Дно бетонируется во избежание попадания неочищенных стоков в грунт; в бетоне обычно присутствует углубление — лоток, направляющий сточные воды в следующий колодец и далее в коллектор. С помощью этих средств путем вращательных движений троса отложения дробятся, а мусор удаляется. При этом большая эффективность будет достигнута, если в трубу будет подаваться небольшое количество воды для ее промывки. Именно механическая очистка применяется при удалении тряпок, веток, камней, остатков стройматериалов, иловых и жировых отложений и пр.

Представьте, что косточка из Вашего борща может проскочить через Ваш унитаз и… застрять на первом этаже, образовав засор канализации. А дальше случится страшное для неповинного в засоре труб владельца квартиры на первом этаже – всё, что сливается в канализацию на всех этажах, Вами, в том числе, будет вытекать из унитаза этой несчастной квартиры.

Загородный дом в Юхновке. Раскопан участок трубы, просверлено в ней отверстие для прочистки засора. Заказчик сказал, что зять (программист) хотел вообще всю трубу раскопать для прочистки канализации своими руками. Вовремя, говорит, я его остановил. Плюс к раскопкам трубы был куплен сантехнический трос за 340.000, который никак не помог, да и шанса не имел.

При таких засорах канализации, если в подвале не открыты прочистки на трубах, пострадает владелец квартиры на 1-ом этаже – её зальёт нечистотами. Иначе пострадает подвал, который также зальёт. Владельцам квартир посоветую страховать своё имущество и недвижимость.

Частичное или полное засорение водоотвода – один из совершенно неизбежных спутников нашей жизни в городе. Засоры канализации случаются очень часто, это может быть ваша вина или вина соседей, если вы живете в многоквартирном доме.

Если у вас засорилась канализация, и простое вливание кипятка в сточное отверстие не приносит желаемого результата, пора переходить к более серьезным действиям. Для начала можно засыпать в трубу специальное средство для прочистки, но если и этот домашний способ не восстановил нормальный сток воды, следует использовать более радикальные методы.

Технология очень проста:

1. Закройте полностью чашей вантуза отверстие для слива воды, чтобы в него не попадал воздух, а если и попадал, то, как можно меньше.
2. В ванну или раковину наполните водой так, чтобы она полностью покрывала чашу.
3. Проверьте, не протекает ли вода под вантуз. Если нет, можете приступать к чистке.
4. Для этого сделайте 10-20 резких вертикальных движений (толчков) используя ручку под небольшим наклоном, затем быстро выньте вантуз из воды.

Куда сливать воду септик или сливная яма

Вопрос, как сделать канализацию в частном доме, неотъемлемо связан с устройством септика или сливной ямы. Что из них лучше, вопрос спорный – здесь голоса специалистов расходятся. Единственное, что можно сказать с уверенностью, это то, что сливная яма обойдется дешевле – если ее правильно сделать, то она будет работать ничуть не хуже, чем современный , который больше рассчитан на очистку сточных вод и предотвращение загрязнения окружающей среды. Самое интересное заключается в том, что построить сливную яму достаточно просто и никаких особых знаний для этого не нужно. Лично я бы остановился именно на этом варианте решения проблемы.

Канализация загородного дома

Ну и в заключение несколько советов, касающихся двухэтажный коттеджей.

• Во-первых, это подвальные этажи – обеспечить отвод воды из санузла, расположенного ниже уровня земли, можно только с помощью (КНС). Она продается в сборе и достаточно просто подсоединяется к общей системе – монтируется внизу (для КНС понадобится предусмотреть место).
• Во-вторых, верхние этажи– для вашего же удобства и безопасности эксплуатации санузлы лучше расположить четко друг над другом. В этом случае и объединить их в единую сливную систему будет легче, и опасность затопления жилых помещений значительно уменьшится.

Вот так и выглядит канализация загородного дома со стороны, а вернее ее монтаж и устройство.

Не секрет, что трубы ПВХ активно используют при сооружении и ремонте безнапорных трубопроводов наружной системы канализации зданий. Поскольку трубы пвх для наружной канализации устойчивы к химическим агрессивным средам, их применяют для отвода различных типов сточных вод.

Принцип работы

Бытовые сантехнические устройства, в стандартный набор которых входят унитаз, ванна и раковины, соединяются с вертикальными стояками через отводные трубы. Далее они соединяются с горизонтальным коллектором. Он имеет определённый наклон, так что стоки движутся самотеком до канализационного колодца двора.

В конструкцию сети также включаются элементы, обеспечивающие поэтажную разводку, блокировку и удаление газов, возможность прочистки трубопроводов. Стоит отметить, что в большинстве случаев движение сточных вод осуществляется под действием силы тяжести, и организуется посредством уклонов.

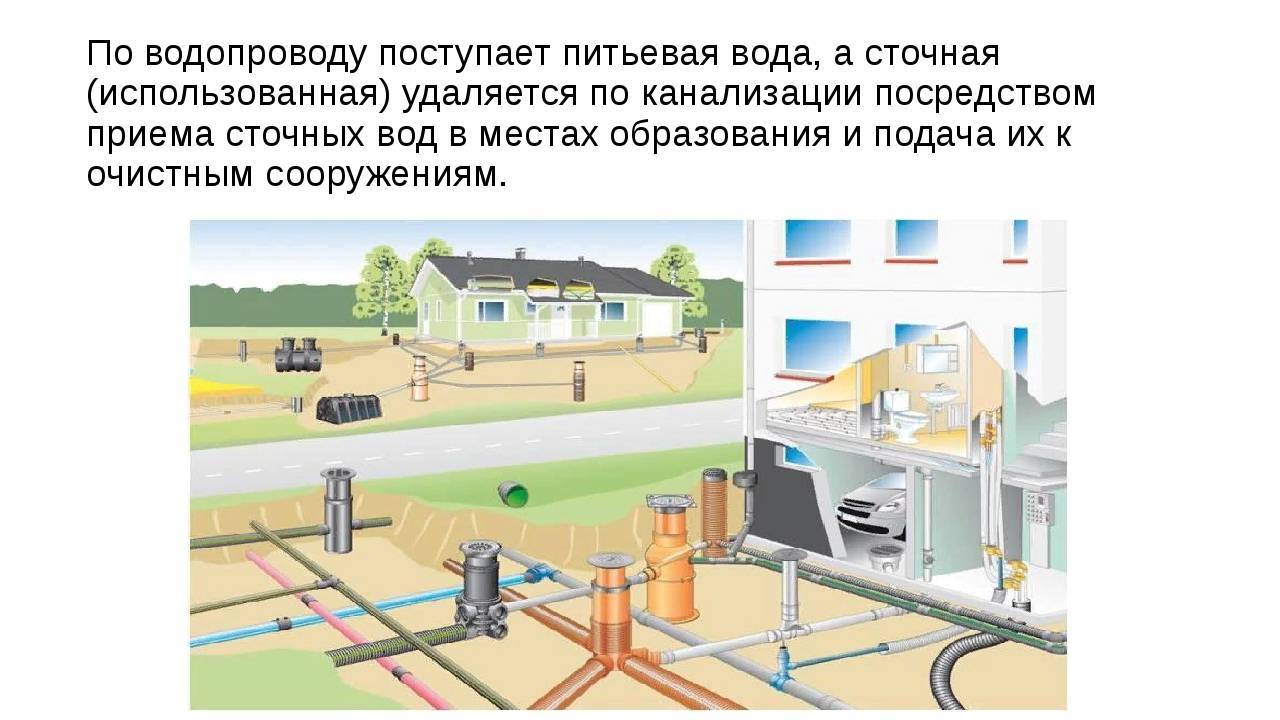

Из чего состоит и как выглядит наружная канализация

Состав канализационной системы частного дома в большинстве случаев имеет сходный по конструкции вариант, в котором используются трубопроводы и емкость для сбора стоков. В традиционном варианте это канализационные трубы и септик. Более современные проекты наружной канализации, кроме этого могут иметь еще дополнительные элементы:

• Блоки жироуловителей;
• Трубы для приема и отвода дождевой и талой воды;
• Устройства отвода газов и вентиляционные установки;
• Ревизионные каналы и коллекторы.

Система наружной канализации, располагаемая за пределами здания, для защиты от промерзания и более эффективной работы по очистке сточных вод спрятана в землю, так что визуально о том, что находится под землей можно только догадываться. Однако, отдельные ее очертания можно наблюдать и с поверхности земли. На поверхности будут видны ревизионные люки, люки коллектора, жироуловителя и обязательно люк септика. Кроме того, на поверхность будут выходить вентиляционные каналы системы.

Работы по обслуживанию систем водоснабжения и канализации

В зависимости от индивидуальных особенностей оборудования, режима эксплуатации и рекомендаций производителя соответствующих агрегатов, составляется перечень работ. Все мероприятия планируются и выполняются с учетом действующих нормативов и индивидуальных требований заказчика.

Стандартное обслуживание систем водоснабжения и канализации предусматривает выполнение ряда процедур, направленных на выявление дефектов и неполадок в различных элементах системы, их качественную очистку, осуществление ремонтных и профилактических мер. Среди основных работ, которые входят в техническое обслуживание системы водоснабжения:

• визуальный осмотр и проверка работоспособности отдельных элементов;
• аудит состояния гидроаккумулятора, электрических соединений и зачистка клемм реле давления;
• проверка герметичности соединительных деталей и трубопроводов;
• очистка внутренних поверхностей системы и фильтров от ржавчины и других отложений;
• мониторинг основных показателей;
• заполнение отчетной документации.

В мероприятия по обслуживанию канализационных коммуникаций входит:

• очистка ливневок от мусора и засоров;
• промывка трубопровода канализационной системы;
• устранение протечек и уплотнение сгонов;
• ремонт и замена отдельных узлов, вышедших из строя;
• гидравлические испытания;
• оперативное реагирование на аварийные ситуации.

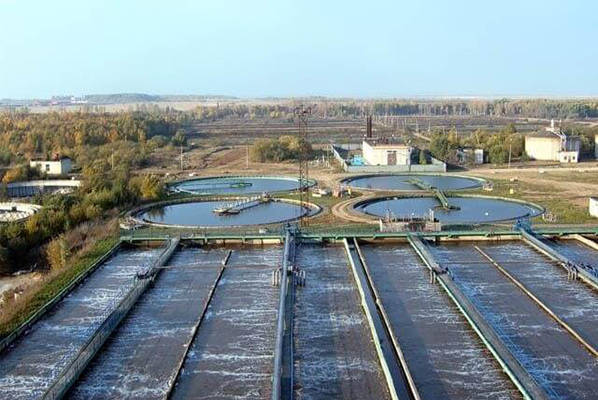

Очистные сооружения

Система очистки канализационных стоков представляет собой комплекс оборудования, выполняющий отделение или нейтрализацию посторонних компонентов. Это механические, химические и органические примеси, которые удаляются разными способами. Как правило, но крупных очистных сооружениях используются комплексные методы отделения примесей. Стоки последовательно проходят разные стадии механической и химической нейтрализации. К наиболее сложным видам относится очистка канализационных стоков бытового типа. В составе оборудования используются:

• отстойники. Это емкости, в которых стоки выдерживаются для оседания тяжелых частиц на дно;
• песколовки. Устройства, отделяющие твердые частицы небольшого размера — песок, стекло, мелкий мусор;
• решетки. Улавливают крупные предметы — ветки, полиэтиленовые пакеты, ветошь и т.п.

После отсева механических компонентов стоки поступают в секции химической очистки. В них жидкость смешивается с реагентами, нейтрализующими средства бытовой химии, моющие составы и прочие загрязняющие вещества. Кроме этого, вводятся коагулянты, связывающие некоторые составы. В результате они оседают на дно или всплывают в виде пены.

Сточная канализация частных домов обычно строится на базе септиков. Это резервуары, разделенные на несколько секций. В них происходит отстаивание жидкостей. Осветленная вода через переливные отверстия переходит из одной секции в другую. Последним элементом схемы является узел фильтрации. Он обеспечивает впитывание воды в грунт для почвенной доочистки.

Принцип действия аэротенка

Рассмотрим, как очищают канализационные стоки с помощью биологически активных компонентов. Это эффективная методика, способная очищать стоки на 98 %. Положительный результат достигается только при грамотно организованном процессе и точном соблюдении технологии.

Принцип действия аэротенка заключается в обработке сточной воды биологически активным илом. Конструкция представляет собой резервуар прямоугольной формы, соединенный с подающим трубопроводом канализации. Стоки поступают в емкость и смешиваются с активным илом. Затем их перекачивают во второй резервуар для прохождения очистки. Активным элементом ила являются аэробные бактерии, которые поглощают органику. Для нормальной жизнедеятельности им нужен кислород, поэтому стоки в резервуаре непрерывно насыщаются свежим воздухом.

Очищенная вода выводится из второго резервуара к точке сброса, а на замену ей из первой емкости поступает новый объем стоков. Излишки активного ила удаляются по отдельному трубопроводу. Состав аэробных бактерий периодически пополняется.

Работа аэротенков показывает высокую эффективность только при грамотно выполненном расчете и соблюдении технологических требований. Производится качественная очистка воды от органических примесей, а также удаление фтора и азота. Однако, необходимо тщательно контролировать исходный состав стоков. Если в них обнаружатся соединения, губительные для аэробных бактерий, использовать данную технологию нельзя.

Дезинфекция осветленной воды

Помимо очистки от примесей, воду необходимо обеззараживать. Это последняя стадия обработки перед процедурой сброса очищенной воды. Целью дезинфекции является уничтожение патогенных микроорганизмов.

Обработка воды производится в отдельных резервуарах. В качестве реагента используются соединения хлора (например, хлорная известь). На выходе состав воды проходит контроль на соответствие санитарным нормам. Это важный этап, от которого зависит профилактика распространения инфекций, предотвращение эпидемий.

Помимо обработки хлорсодержащими составами используют ультрафиолетовое облучение воды. Эта методика дает весьма высокий эффект, понемногу вытесняя традиционные способы дезинфекции.

Эксплуатация и обслуживание

Как правило, уложенная с соблюдением всех норм наружная канализация работает исправно. Продлить срок её эксплуатации помогут такие принципы обслуживания:

• Запрещено сбрасывать в унитаз крупные предметы личной гигиены. Это может спровоцировать засор на одном из участков трубопровода.
• Раз в год желательно промывать наружный коллектор сильным напором горячей воды (50-60 градусов). Это поможет предотвратить заиливание стенок системы, нарастание на них жировых полипов.
• На зимний период, если канализацией никто не будет пользоваться, желательно утеплить все сантехнические приборы в доме, либо организовать регулярное отопление помещения. В противном случае система замерзнет со стороны дома, что может привести к порыву унитаза и труб. Если замерзание все же случится, нужно подождать до весны, пока коллектор не оттает произвольно.

Монтаж внутренней канализации на даче

Устройство внутренней канализации – это устройство сети каналов, по которым сточные воды самотеком отводятся во внешнюю канализацию. Внутренняя канализация дачного участка представляет собой разветвленную систему трубопроводов, отводящих сточные воды из различных водопроводных систем в основной канализационный стояк, из которого сточные воды попадают в подземный трубопровод внешней канализационной системы.

Канализационные трубы

вокруг дома он проходит на склоне в сторону основного стояка, соединенного подземным трубопроводом. В основном внутренний дренаж коттеджа

оседает в невидимых частях дома, как правило, прокладывая канализационные трубы

выполняется под полом или в пространстве между потолками.

Внутреннюю канализацию мы производим по стандартным канализационным трубам производства Политек. Эта известная российская компания является лидером в производстве высококачественной гидравлической арматуры.

Актуальные требования

Схема расположения септика на участке При проектировании и монтаже коллектора важно придерживаться санитарных норм и правил (СНиП). В противном случае эффективность системы будет нулевой

Требования к расположению и монтажу внешней канализации:

• Выгребную яму или септик располагают от дома не менее чем в 5 метрах. От колодцев или скважин — на расстоянии от 20 метров.
• Материал трубопровода должен быть прочным и коррозостойким.
• Глубина укладки коллектора располагается ниже промерзания грунта на участке. В противном случае трубопровод качественно утепляют.
• Повороты и изгибы не должны монтироваться под углом 90 градусов. Острые перепады приведут к засорам в коллекторе.
• Уклон. Один из самых важных моментов при устройстве канализационной системы. Чтобы нечистоты стекали в приемник самотеком, нужно укладывать трубы под уклоном в сторону септика/ямы. Чем меньше просвет тубы, тем большим делают наклон. При сечении 50 мм уклон самотечной канализации равен 3 см на 1 погонный метр коллектора. При диаметре 100 мм — 2 см/м.п. При сечении 160 мм и более 0,8-0,7 мм/м.п.

Рекомендации СНиП по укладке труб

СНиП «Внутренний водопровод и канализация» регулируют следующее:

1. Канализационные трубы должны располагаться горизонтально. В случае необходимости изменить направление труб, следует использовать специальные соединительные элементы.
2. Отводные трубопроводы присоединяются к стояку при помощи косых крестовин и тройников.

Присоединение отводных труб

Канализационные трубы могут проходить:• Открыто – в подвале и подсобных помещениях. При этом производится крепление к стенам зданий на специальных опорах;• Закрыто – под полом, скрыто в панелях и стенах сооружения, в специально оборудованных бороздах.
Место прохода труб через перекрытия необходимо заделывать цементным раствором.
Прокладка водоотводных магистралей не допускается под потолком, стенами или в полу жилых комнат, спален, кухонь и помещений, требующих особого санитарного режима.
Напротив ревизий на стояках следует устанавливать люки.
Канализационные трубы в уборной и туалете следует прокладывать над полом, предварительно выполнив гидроизоляцию.

Какие существуют санитарные нормы и правила для питьевых колодцев

Каждому хозяину частного участка следует знать некоторые стандарты, согласно которым должно происходить строительство питьевого колодца и его дальнейшая эксплуатация. Данные требования определяет главный государственный врач.

Основным этапом колодца является место, где он должен быть установлен. Для выбора места используют разведочное бурение. Его стоимость намного выше природных способов, но данный метод способен предоставить практически 100 % результат. Разведочное бурение также предоставляет данные о санитарных условиях места, где в дальнейшем будет расположен колодец.

Если на расстояние 50 м от частного дома располагаются объекты химической промышленности, заводы или фабрики, то монтаж колодца запрещён. На такое же расстояние следует отдаляться от выгребных ям и туалетов.

Существует такое понятие, как дебет источника. Он позволяет определить, на какое количество человек рассчитан питьевой колодец. Обыкновенно, хозяева частных домов не слишком обращают внимания на данное условие.

Обязателен монтаж оголовка колодца (той части, которая поднимается над поверхностью). Оголовок служит защитным элементом и препятствует проникновению в воду мусора и грязи. Минимальная высота, на которую он должен подниматься над поверхностью, составляет 0,7 — 0,8 м. Также обязательна установка крыши или люка.

Чтобы обезопасить воду от появления грязи и мути, на дне питьевого колодца следует сделать фильтрующий элемент. Для него обычно используют насыпь из чистого песка или предварительно промытого щебня. Согласно некоторым нормативным документам, высота фильтра не должна быть менее 60 см.

Следует помнить, что каждый колодец требует чистки. Также иногда приходится производить ремонт шахты. Для удобства спуска, в стены колодца, при строительстве, устанавливают металлические или чугунные скобы. Для предотвращения коррозии, их покрывают грунтовкой.

Прокладка водопроводной сети

Правильно
найденное место прокладки сети упрощает установку водопровода и снижает
стоимость всей конструкции. Различают несколько способов прокладки конструкции элементов
водоснабжения и канализации.

1. Открытый или наружный. Трубы прокладываются вне зданий, различных сооружений.
2. Закрытый способ. Используется чаще всего, так как позволяет скрыть проложенные коммуникации под землей.
3. Внутренний водопровод. Расположен внутри сооружений.

В зависимости от назначения здания применяется тот или иной способ. Открытая укладка труб чаще всего применяется в промышленных зданиях, на заводах, фермах. Закрытый метод нужен в зданиях, где требования к отделке помещения повышены.
