Конструктивные особенности канализационных и водосточных лестниц

Конструктивные особенности

Особенности конструкции КЛ-1 связаны с тем, что лестница опускается в колодец и должна быть в нем надежно закреплена. Практически в каждом из вариантов исполнения обязательным элементом верхней части лестницы являются крюки. При помощи крюков опущенная в колодец конструкция надежно закрепляется в лотке и на горловине колодца.

Все нормативы по изготовлению КЛ-1 прописаны в технических условиях за номером 5269-006-02495282-2005. Чертежи и необходимая документация содержится в альбоме института МОСИНЖПРОЕКТ. На следующем фото изображена лестница для канализации из нержавеющей стали, изготовленная по чертежу института.

Критерии выбора и преимущества

Важно правильно подобрать тип лестницы для канализации на территории дачного участка. Чтобы снизить вес конструкции, можно использовать стеклопластик для ее изготовления

Стоимость такого оборудования будет больше, но преимуществ у него немало:

1. Маленький вес, что позволяет самостоятельно проводить монтаж и демонтаж.
2. Влагоустойчивость.
3. Долговечность. Стеклопластиковый материал практически не изнашивается, так как у него неограниченный срок эксплуатации, и этому есть немало подтверждений в виде отзывов потребителей и исследования специалистов.
4. Низкая электропроводность. Стеклопластик не может проводить электричество, а потому его можно использовать даже там, где есть риск причинения вреда здоровью посредством электрического тока.

Для того чтобы подобрать лестницу, нужно обратить внимание на напыление на ступеньках. Это исключает скольжение подошвы ботинка по ним

Для того чтобы осуществить профилактику и ремонт внутри канализации, особенно важно соблюдать все правила безопасности. Независимо от выбранного варианта лестницы нужно, чтобы она была максимально удобная для эксплуатации и соответствовала ГОСТ стандарту

Анклавы подземного царства

Современная коммуникационная сеть, проложенная под поверхностью земли, отличается разнообразием: как конструктивных решений, так и специфическим, только им присущим назначением. И, как ни странно, построить и обустроить подземное хозяйство — это еще половина дела.

Вторая половина – обеспечить всем этим хитросплетениям подземных ходов доступность, и как следствие, своевременный сервис и ремонт.

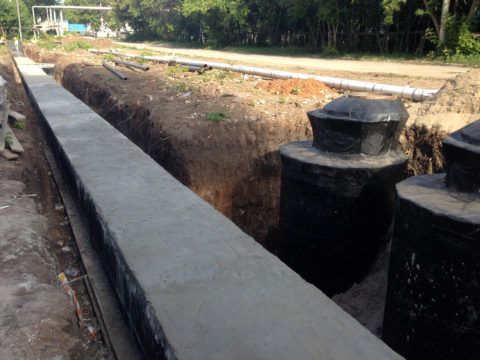

Колодцы – неотъемлемая часть разветвленной системы инженерных сетей, без которого невозможен ни ремонт, ни обслуживание последних

Исходя из сугубо теоретических аспектов, все подземное хозяйство можно разделить на несколько блоков, различающихся между собой назначением и прикладной функцией:

• Колодцы – вертикальные выработки различной глубины и диаметра, пройденные в толще земли, и обеспечивающие доступ к основным коммуникациям, расположенным на определенной глубине. К колодцам так же следует отнести вертикальные стволы, пересекающие водоносный горизонт и обеспечивающие накопление и забор технической или питьевой воды.
• Коллекторы — магистральный или главный канал канализационной сети или трассы теплоносителя, проложенный в толще земли горизонтально по отношению к её поверхности. Канализационные коллекторы имеют уклон от номинального горизонта с целью обеспечения естественного безнапорного слива канализационных вод к насосным станциям, отстойникам и прочим объектам структуры канализационного характера. Конструктивно имеет вид бетонной трубы большого диаметра.
• Иные инженерные сети транзитного, магистрального и распределительного назначения.

Коммуникации имеют различную глубину залегания, которая может быть мелкой – в зоне промерзания грунта в холодное время года, и глубокой – ниже такой зоны.

Под поверхностью земли в крупных населенных пунктах проложена масса коммуникаций различного назначения и различной глубины залегания

К коммуникациям мелкого залегания следует отнести:

• Электрические кабели: слаботочные и силовые;
• Теплотрассы;
• Коммуникационные сети: телефонные, телеграфные, сети интернет;
• Проводные сигнализации;
• Газопроводы.

Коммуникации глубокого залегания включают в себя объекты, не допускающие переохлаждения и замерзания. Это в первую очередь системы водопровода, водоотведения и канализации.

Такое соседство коммуникационных магистралей и смотровых колодцев, как на приведенном фото, давно стало нормой на всех строительных площадках

Назначение конструкций

Канализационная, водосточная и также водопроводная система устраивается под землей, что, конечно, затрудняет работу по обслуживанию трубопровода. А необходимость в этом есть, поскольку трубы могут засоряться, ржаветь, нуждаются в периодическом осмотре и удалении электростатического электричества и так далее. Для этого в системах оборудуются смотровые колодцы.

Сооружаются колодцы из бетонных колец, оснащаются люками и соответствующими лестничными сооружениями – КЛ 1, Л-2, ВЛ разной высоты. Над коллекторами обустраивают колодцы с большим диаметром и более солидной водосточной лестницей или водопроводной.

Характеристики конструкции должны удовлетворять следующим требованиям:

• антикоррозийная стойкость – изделие подвергается постоянному воздействию сырости, а поэтому должно изготавливаться из материалов не склонных к коррозии;
• прочность – водосточная лестница ВЛ-1 или ВЛ-2 должна выдерживать совокупную массу всей бригады ремонтников. Поэтому в отличие от обычных конструкций она отличается куда более высокой прочностью;
• долговечность – вертикальные колодцы разной глубины сами по себе сложны в обслуживании. Очевидно, что изделия, их оснащающие, должны быть максимально долговечными.

Кроме того, размеры конструкций должны быть в достаточной степени разнообразны, поскольку требуются варианты разной высоты. На фото – водосточная лестница ­ВЛ-2 h 2.0 м.

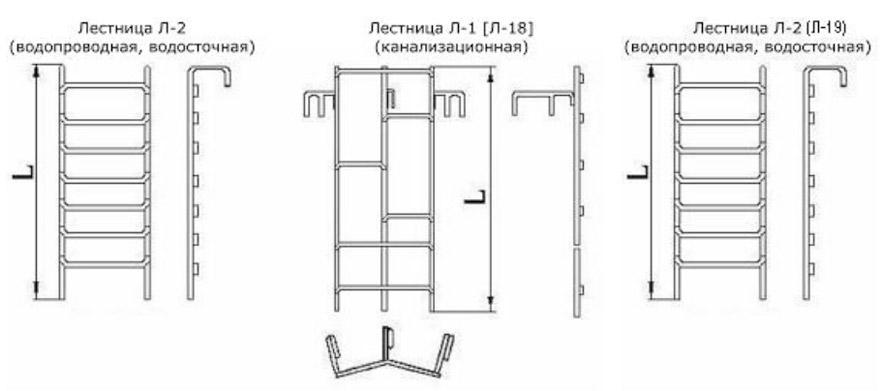

Характеристики водосточной лестницы ВЛ-1 и ВЛ-2

Водопроводная или канализационная лестница – однопролетная конструкция, ступени приварены к тетивам. В верхней части сформированы специальные крюки, которыми изделие закрепляется на опоре колодца.

Изготавливается лестница водосточная ­ВЛ-2 или ВЛ-1 из металлического прута диаметром в 25 мм. Материалом может служить и черная сталь, и нержавеющая. Второй вариант, конечно, лучше по качествам, однако значительно увеличивает стоимость изделия.

Обычная сталь недостаточно устойчива к коррозии, но заметно дешевле. Применяют ее чаще, чем нержавеющую, но защищают от коррозии слоем цинка или полимерным покрытием. Алюминий применять запрещается, поскольку металл не выдерживает полагающейся нагрузки.

Подъем по водосточной лестнице осуществляется по направлению движения, а при спуске – в обратном направлении. Проще говоря, спускаться по ней можно только задом наперед.

Технические параметры ВЛ-1, Л-2 довольно близки:

• размеры изделия изменяются только по длине: ширина и дистанция между ступенями неизменны, поскольку эти параметры определяют удобство использования;
• длина изделий варьируется от 1 до 6 м, длина пролета – 0,5 м, что позволяет надежно фиксировать конструкцию;

вес в зависимости от длины изделия и используемого материала колеблется от 15 до 73 кг. Например, модель Л-2 h 2.0 весит 27 кг.

Конструкцию такого плана охотно применяют при обустройстве водостоков в частных владениях. Приобрести модель нужного размера – h 2.0, h 2,6, h 3,3, можно в крупном строительном магазине. Стоит помнить, что для осмотра колодца глубиной даже в 1 м не стоит пользоваться самодельными деревянными сооружениями или алюминиевыми. Ну а при большей глубине стока, это попросту недопустимо.

ЦЕНА КАНАЛИЗАЦИОННОЙ НАСОСНОЙ СТАНЦИИ

Скупой платит дважды – эту пословицу знает каждый, но и переплачивать в наше время непозволительная роскошь!Для формирования оптимальной цены важно знать:

• Точный объём перекачиваемого стока м3/час и требуемый напор
• Глубины залегания подводящего и отводящего коллекторов
• Тип перекачиваемой среды
• Категорию
• Климатический район размещения оборудования

Учитывая все параметры, грамотный специалист максимально точно произведет подбор оборудования, предложит необходимую конфигурацию и набор необходимых опций для нормальной работы каждой единицы оборудования и комплекса в целом.

История канализации

История дает нам подсказку о том, что еще в Древнем Риме канализация была привычна жителям городов и поселков. Но, первые ее истоки уходят еще глубже – в Индию. Найденные артефакты говорят о том, что задолго до римлян здесь уже пользовались примитивными конструкциями. После этого канализация появилась в Вавилоне и только потом – в Древнем Риме.

Канализация в Древнем Риме

Гки и римляне могут гордиться своими общественными туалетами, которые даже спустя столько лет поражают воображение археологов. Они смогли первыми создать действительно комфортную систему, которая использовалась вплоть до XIX столетия, а в столице Италии пользуются в некоторых районах и до сих пор.

После падения Рима, канализация пришла в негодность, что впоследствии привело к появлению ужасных эпидемий, в том числе чумы и холеры, унесших сотни тысяч жизней по всей Европе. Поэтому, начиная с конца XVIII века, к ней отношение кардинально изменилось. В настоящее время преобладает культура гигиены, что позволило создать различные канализационные системы.

Основные характеристики веревочных лестниц

Выполненные из веревки по ГОСТу лесенки ничем не уступают металлическим или деревянным вариантам. Они практичны и просты в использовании. В роли тетивы в них выступает прочная веревка.

Ступени конструкции могут быть выполнены из:

• плотного пластика;
• небольших деревянных планок;
• веревки;
• легкого металла.

Выполнить изделие своими руками достаточно просто. Из материалов потребуются:

• электрический лобзик;
• ножницы;
• ножовка;
• веревка;
• материал для ступеней.

Крепится готовая конструкция на поверхности грунта с помощью особых металлических крючков. Для обеспечения надежности их бетонируют прямо в грунт. На окончаниях веревочной конструкции тоже находятся специальные крючки, которые и выступают в качестве основного крепления.

Существующие виды лестниц для колодцев

В зависимости от требований пользователя к спусковому приспособлению можно выбрать один из следующих вариантов:

• скобы металлические, которые монтируются в стенку шахты;
• приставная лестница, выполненная из дерева или металла;
• веревочная конструкция.

Скобы желательно рассматривать в случае, когда другие решения по разным причинам не подходят. Есть несколько существенных недостатков у вмонтированных в стену колодца металлических ступеней. В первую очередь – это риск образования ржавчины.

Дополнительно к этому повреждение поверхности скоб со временем может привести к нарушениям герметичности шахты. По этой причине данный вариант нельзя применять в питьевых колодцах. А в качестве лестницы для канализационных колодцев – допустимо.

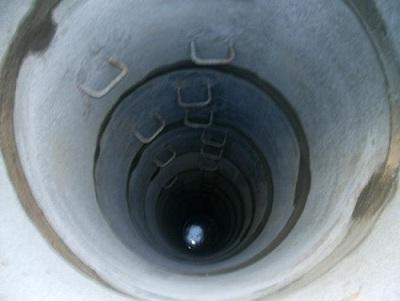

Колодезная лестница из металлических скоб

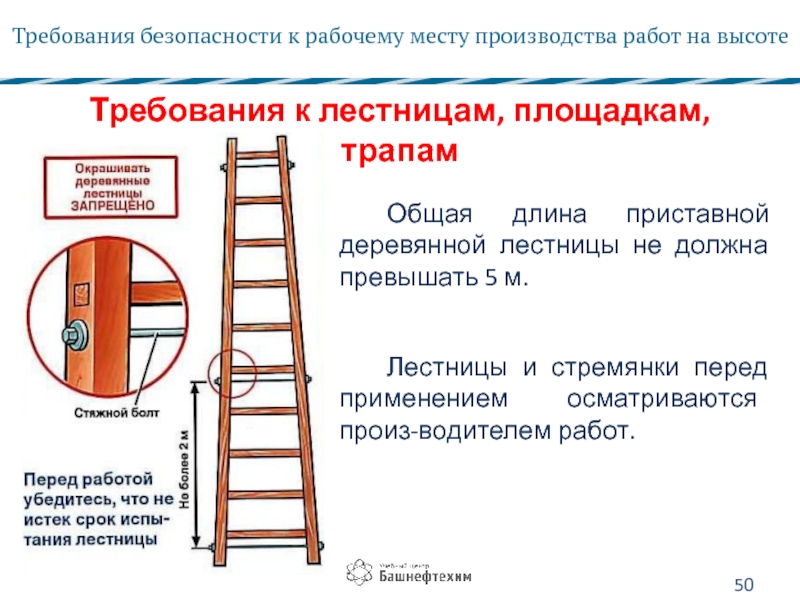

Приставная конструкция из дерева намного лучше только что рассмотренного решения. Она устойчива, по ней удобно спускаться благодаря наклону. Однако имеются и свои минусы: приставной вариант не используется в глубоких водопроводных колодцах, так как в этом случае лестница для чистки колодцев должна быть довольно длинной, а это не только усложняет транспортировку и эксплуатацию изделия, но также затрудняет его хранение.

Аналогичный металлический вариант приставной конструкции немногим лучше деревянного, так как он еще более тяжел, и самостоятельно такую лестницу металлическую для колодца очень сложно транспортировать, а тем более установить в шахту. Главным преимуществом данного решения является наличие крюков в верхней части, что позволяет зацепить конструкцию за оголовок колодца.

Металлическая лестница в колодце

Веревочные исполнения во многом удобнее в эксплуатации, при хранении и транспортировке. Это обусловлено компактностью самой конструкции (достаточно небольшой ширины ступеней для спуска), сравнительно малым весом из-за типа используемых материалов. К тому же ее можно изготовить самостоятельно за короткий срок.

Веревочная лестница легкая и занимает минимум места

Требования к канализационным лестницам

Подземные сооружения функционируют в специфических условиях. Для обслуживания используется оборудование, отвечающее некоторым требованиям. При строительстве водосточных лестниц учитывают такие характеристики:

1. Надежность и прочность. Высота шахты нередко достигает 5 м. Все части должны выдерживать повышенные нагрузки при спуске или подъеме людей и специальной аппаратуры.
2. Материал. Согласно нормам ГОСТ, конструкции могут производиться из простой или нержавеющей стали. Второй вариант считается более надежным. Нержавеющий металл нечувствителен к воздействию влаги. Диаметр арматуры, используемой для сооружения лестницы, должен превышать 2,5 см.
3. Вес. Нормативным требованиям, касающимся массы лестниц для колодцев, соответствуют конструкции, весящие 25-100 кг при длине 1-6 м.
4. Устойчивость к окислению. Постоянное нахождение в условиях повышенной температуры и влажности приводит к быстрому разрушению металла. Поэтому колодцы рекомендуется снабжать лестницами из нержавеющей стали. Простые металлические конструкции нужно обрабатывать антикоррозионными составами. Применяют грунтование, оцинковку, окрашивание лаком по металлу.
5. Срок службы. Замена лестницы в глубоком колодце занимает много времени. Спуск в шахту небольшого диаметра сопряжен с некоторыми неудобствами. Исключить простои в обслуживании канализационных линий помогает использование долговечных лестниц.

Металлические лестницы

Металлические конструкции наиболее предпочтительны для спуска в канализацию. Можно изготовить их самостоятельно, если вы умеете работать с металлом. Но лучше приобрести готовую конструкцию в строительном магазине или на рынке.

Из-за специфических условий и повышенной влажности нужно устанавливать канализационные лестницы из прочного металла. Лучше всего – из нержавеющей стали. Производственные конструкции, сделанные по ГОСТу, отличаются долговечностью, надежностью креплений, способностью выдерживать большой вес и оказываемую нагрузку.

Одной из самых распространенных моделей считается лестница канализационная КЛ1, Л1 и Л18. Эти сооружения имеют целью обеспечить безопасный спуск в шахту колодца для доступа к инженерному оборудованию. Длину можно подобрать, исходя из потребностей и глубины шахты. Материалом для «скелета» служит нержавеющая сталь или другие виды сплавов металлов. Диаметр арматуры обычно не бывает меньше двух с половиной сантиметров. При необходимости можно попросить изготовить конструкцию из арматуры другого диаметра. Верхняя часть обычно состоит из металлических крюков, при помощи которых её можно прикрепить к горловине канализационного колодца.

Металлические лестницы, предназначенные для спуска в колодец, могут отличаться по:

• материалу изготовления;
• углу наклона ступеней;
• форме креплений к горловине;
• конструкции (одно- и двухъярусные);
• наличию или отсутствию деревянных дополнительных ступеней;
• размеру и высоте конструкции;
• толщине труб;
• цене.

Модели Л1 могут быть вмонтированы в водопроводный колодец путём закрепления специальными крюками. При посещении сотрудниками государственных органов для подписания актов введения в эксплуатацию лестница пройдет все необходимые проверки, поскольку она соответствует ГОСТу и стандартам качества, закрепленным в нормативных документах. Лестницы Л1 и КЛ используются для лёгкого доступа в канализационные и водопроводные колодцы, а также теплотрассы.

Материалы для изготовления

• Самые распространенные – металлические стремянки водопроводных колодцев. Металл – это надежный материал, он долговечный и крепкий. Стальная лестница при правильной обработке прослужит очень долго, при монтаже нужно покрасить ее антикоррозийной краской в несколько слоев. К минусам относится малая мобильность и большой вес конструкции. Даже самое маленькое изделие будет весить около 20 кг.
• Деревянные лестницы для колодцев не используют в промышленных масштабах. Вы не увидите их у сотрудников водоканала и тепловых сетей. В частном доме, на даче, конечно, можно установить ее в колодец, но нужно помнить, что в шахте всегда сыро и мокро, поэтому дерево вскоре сгниет и разрушится. Плюс в простоте изготовления и минимальной стоимости материала. Минус в хрупкости изделия и недолговечности.
• Веревочные лестница для камер и колодцев. Часто их используют при временном посещении шахты, ее осмотре или экстренном ремонте оборудования. Плюс в абсолютной мобильности такого изделия, минус в ненадежности и неустойчивости при работе.
• Из нержавеющей стали – достаточно дорогой способ обеспечить удобный и надежный доступ, но за счет своей устойчивости к агрессивной среде стремянка из нержавейки прослужит дольше, чем сам коллектор.

Виды лестниц

Для обслуживания канализационной системы внутри колодца можно сделать два варианта спуска в шахту:

• вмонтированные;
• переносные.

В бетонную конструкцию можно вмонтировать лестничные ступени, изготовленные из металлических скоб, дерева или сплетенного определенным образом каната.

Металлические скобы имеют тенденцию к износу путём окисления, таким образом, этот вариант нельзя назвать удачным. В случае применения скоб периодически понадобится покрывать их краской на антикоррозийной основе.

Деревянная лестница может прослужить дольше, но и она не лишена недостатков. Использовать такую конструкцию спуска в колодец можно, только если шахта неглубокая. В противном случае длина не позволит удобно хранить и применять веревочную конструкцию с деревянными перекладинами.

Лестница из канатных веревок, сплетенная по специально разработанной технологии, является одним из самых удобных вариантов переносных канализационных конструкций. Достоинства следующие:

• Мобильность. Благодаря небольшому весу они легки в хранении, транспортировке и использовании;
• Низкая стоимость. Сконструировать такую конструкцию можно из старого каната и деревянных досок, способных выдержать вес хозяина. В качестве материала можно использовать хлопчатобумажные, нейлоновые волокна, веревку из полиэстера;
• Возможность регулировать длину. Владелец может самостоятельно подобрать подходящую для его колодца высоту конструкции;
• Разноплановость. Лестницы из веревки можно использовать для других хозяйственных целей и делиться ими с соседями;
• Универсальность. В случае узкого колодца или невозможности использовать другие типы, конструкция из сплетенных канатов поможет решить проблемы спуска в шахту.

Назначение и устройство канализационных колодцев

С целью обеспечения доступа к оборудованию и наиболее важным узлам систем во время их строительства в обязательном порядке предусматривается определенное количество смотровых колодцев. На фото ниже изображен один из таких колодцев.

Конструкция состоит из бетонных колец, сверху устанавливается опорная плита и чугунный люк. Смотровые колодцы достаточно часто можно встретить на проезжей части или на тротуаре.

Существует несколько видов смотровых колодцев, отличающихся по назначению. Размещают их в местах поворотов трубопровода (поворотные), перепадов его уровня на высоту более 0,5 м (перепадные), в местах образования пересечений или ответвлений (узловые).

Для передвижения по колодцу и перемещения необходимого инструмента и приспособлений используются специальные лестничные сооружения.

На фото, размещенном ниже, изображена одна из таких конструкций.

Нормы ГОСТ Р 53254–2009

Данный норматив регулирует производство и размещение в местах установки лестниц из металла для организации эвакуационных и аварийных спусков в промышленных и гражданских зданиях, а также для обустройства переносных конструкций.

При изготовлении металлических лестниц Госстандарт предусматривает следующие требования:

• глубина проступи не должна превышать 250 мм;
• ширина каждой ступеньки должна составлять не менее 900 мм;
• высота ограждения — не менее 1200 мм;
• если высота лестничного пролета превышает 20 м, требуется использовать исключительно маршевые изделия;
• при высоте подъема менее 20 м возможно применение вертикальных изделий;
• если два лестничных пролета располагаются в непосредственной близости, между ними необходимо соблюсти проем от 750 мм;
• пожарные лестницы в обязательном порядке защищают антикоррозийными красками или лаками.

Размеры ступеней.

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: «R-A-510923-1», renderTo: «yandex_rtb_R-A-510923-1», async: true }); }); t = d.getElementsByTagName(«script»); s = d.createElement(«script»); s.type = «text/javascript»; s.src = «//an.yandex.ru/system/context.js»; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, «yandexContextAsyncCallbacks»);

ГОСТ на лестницы металлические вертикальные предписывает следующие нормы:

• для обеспечения безопасности, нижний пролет стационарной лестницы обязан быть выдвижным;
• в местах монтажа закладных деталей для установки вертикальной лестницы не должно быть трещин и сколов, нарушающих целостность поверхности;
• крепление пожарных лестниц обязано обеспечивать безопасный спуск взрослого человека;
• каждая ступень обязана выдерживать вертикальную нагрузку в 180 кгс, примененную к центральной точке конструктивного элемента;
• степень нагрузки для ограждения конструкции обязана составлять 54 кгс и более;
• расстояние между крайними точками ступенек по вертикали ограничено 350 мм;
• отступ от опорной поверхности до края конструкции — от 300 мм;
• расстояние от нижней точки крайней ступени до поверхности земли ограничено 1500 мм;
• размер ступеней по ширине допускается от 600 мм для конструкций без ограждения, и не менее 800 мм для изделий с ограждением;
• обслуживание стационарных лестниц по строительным нормам производится не реже, чем раз в 5 лет.

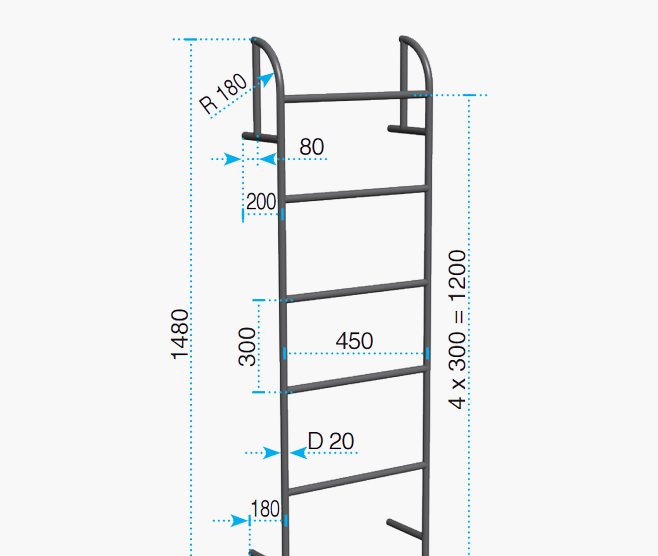

Размеры вертикальных лестниц.

Канализационные лестницы: требования

Подземные коммуникации отличаются достаточно специфическими условиями функционированиями, поэтому и обслуживающее их оборудование должно соответствовать определенным четким требованиям.

• Надежность – коммуникации могут располагаться на разной глубине, и, соответственно, глубина колодезных шахт также может быть весьма изрядной. Конструкция для спуска при этом должна отличаться высокой прочностью и стойкостью. Протяженность сооружения может достигать 6 м, что само по себе составляет большую нагрузку на крепления и детали конструкции. При этом лестница должна выдерживать совокупный вес бригады ремонтников и оборудования. На фото – образец водосточной лестничной конструкции.
• Материал – ГОСТ допускает изготовление канализационной лестницы как из обычной стали, так и нержавеющей. Последний вариант более стоек к действию влаги, но и характеризуется более высокой стоимостью. Для изготовления применяются металлические прутки диаметром в 25 мм.
• Вес – колеблется в зависимости от длины изделия и материала: от 25 кг при длине в 1 м, до 103 кг при длине в 6 м, что соответствует требованиям ГОСТ.
• Антикоррозийная устойчивость – подземные системы отличаются повышенным уровнем влажности, что в сочетании с довольно высокой температурой губительно действует на незащищенный металл. Поэтому в смотровой колодец предпочтительнее установить конструкцию, подвергавшуюся специальной обработке– грунтованию, оцинкованию, окрашиванию антикоррозийным лаковым покрытием.
• Долговечность – переоборудование вертикальных глубоких сооружений – занятие крайне хлопотное и тяжелое. Соответственно, канализационные лестницы должны быть долговечными и износоустойчивыми. Условие это нелегко выполнить, учитывая постоянную, а то и ежедневную эксплуатацию сооружений, поэтому требования ГОСТ, предъявляемые к этому виду оборудования, столь высоки.

Разновидности канализационных лестниц

Так как устройство колодца зависит от его назначения и места размещения, то и лестницы, которыми он оборудуется, могут иметь разное строение.

• Теплосетевая – самая простая плоская конструкция, в которой отсутствуют крепежные элементы. Лестница нестационарная. Она устанавливается на край люка, и по мере надобности персонал ею пользуется. После окончания работ конструкция снимается. Очевидно, что для перемещения оборудования она не подходит.
• Водосточная – однопролетная конструкция, изготавливаемая из металлического прута. В большой степени используется для водосточных и дренажных систем. Сооружение прикрепляются к стене – в конструкции предусматриваются элементы крепежа в виде крюков, и может достигать весьма значительной длины. В случае необходимость длину ее можно изменить: уменьшить или нарастить.
• Канализационная – самая сложная по исполнению. Является двухпролетной конструкцией, поперечные перекладины в которых, располагаются не напротив друг друга, а с соблюдением определенного расстояния. Такая конструкция обеспечивает максимально возможное удобство спуска и подъема по вертикали с учетом веса оборудования и приспособлений, которые приходится нести обслуживающему персоналу. Сооружение жестко прикрепляется к стенке колодца и к горловине. Наращивание длины не рекомендуется . На фото демонстрируется канализационная лестница.

Канализационный трубопровод

Для улучшения водоотвода предусмотрено поэтапное увеличение диаметра трубопровода. Максимальное значение он достигает при присоединении фановой трубы к коллектору. В связи со сложностью прокладки, данный участок можно сравнить с созданием метрополитена, хотя особого функционального преобразования здесь для трубопровода не происходит.

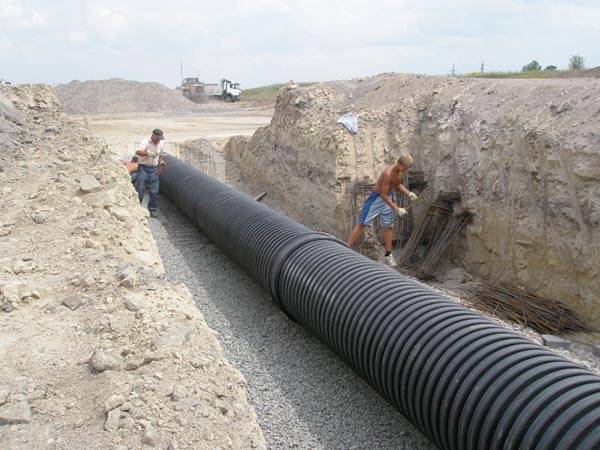

Прокладка канализационного трубопровода

Большое значение для нормальной работы канализации имеет создание правильного уклона во время прокладки труб. Если же город расположен на местности со сложным рельефом, этого будет недостаточно.

В этом случае используют другой способ стокоотведения. Например, применяют фекальные помпы, которые дают возможность перемещать стоки в дополнительную трубу, проложенную под нужным углом наклона.

Благодаря таким насосам, есть возможность создавать систему ступеней. Она позволит организовать канализацию в самых сложных местностях, в том числе и в поселках на склонах холмов.

Все стоки по трубопроводам попадают:

1. в очистные конструкции;
2. аэрационные станции;

где и происходит следующий этап очистки посредством брожения. Весь процесс происходит в специальных танках, куда добавляются бактериальные добавки и химреактивы.

Трубопроводы выполняют из:

1. Чугуна;
2. Керамики;
3. Полипропилена;
4. Полиэтилена;
5. Полиэфирной смолы.

Конструктивные особенности

Особенности конструкции КЛ-1 связаны с тем, что лестница опускается в колодец и должна быть в нем надежно закреплена. Практически в каждом из вариантов исполнения обязательным элементом верхней части лестницы являются крюки. При помощи крюков опущенная в колодец конструкция надежно закрепляется в лотке и на горловине колодца.

Все нормативы по изготовлению КЛ-1 прописаны в технических условиях за номером 5269-006-02495282-2005. Чертежи и необходимая документация содержится в альбоме института МОСИНЖПРОЕКТ. На следующем фото изображена лестница для канализации из нержавеющей стали, изготовленная по чертежу института.

Чертежами строго регламентируется длина крюков (33 см) и ширина между крайними тетивами лестницы (41 см). Длина изделия и количество пролетов зависит от каждого конкретного случая.

Разновидности канализационных лестниц

Строение лестничных конструкций для канализации имеет определенные отличия в зависимости от назначения колодца, его устройства и места расположения.

Для обслуживания теплосетей используют наиболее простые плоские конструкции. Они не содержат крепежных элементов и не являются стационарными. Такие лестницы устанавливают только на время проведения ремонтных или профилактических работ, и по их окончании поднимают на поверхность. Данную конструкцию нельзя использовать для спуска или поднятия различного оборудования и имеющего большой вес инструмента.

Лестницы для водосточных и дренажных колодцев представляют собой однопролетные конструкции из металлических прутков. На данных объектах обязательным элементом являются крепежные крюки. При необходимости длину данного вида лестниц можно увеличить или уменьшить.

Наиболее сложная по исполнению лестница, используемая в канализационных колодцах – двухпролетная. Она состоит из трех опорных несущих конструкций. Ступени в соседних пролетах расположены не на одном уровне, а с определенным смещением. Благодаря такому расположению ступеней лестница обеспечивает максимально комфортный и безопасный спуск и подъем работникам, которые переносят необходимое оборудование и приспособления.

Лестница надежно фиксируется на горловине колодца. В случае необходимости могут быть предусмотрены дополнительные боковые крепления к стенкам. Изменять длину канализационных лестниц не рекомендуется. На фото ниже изображена конструкция КЛ-1.

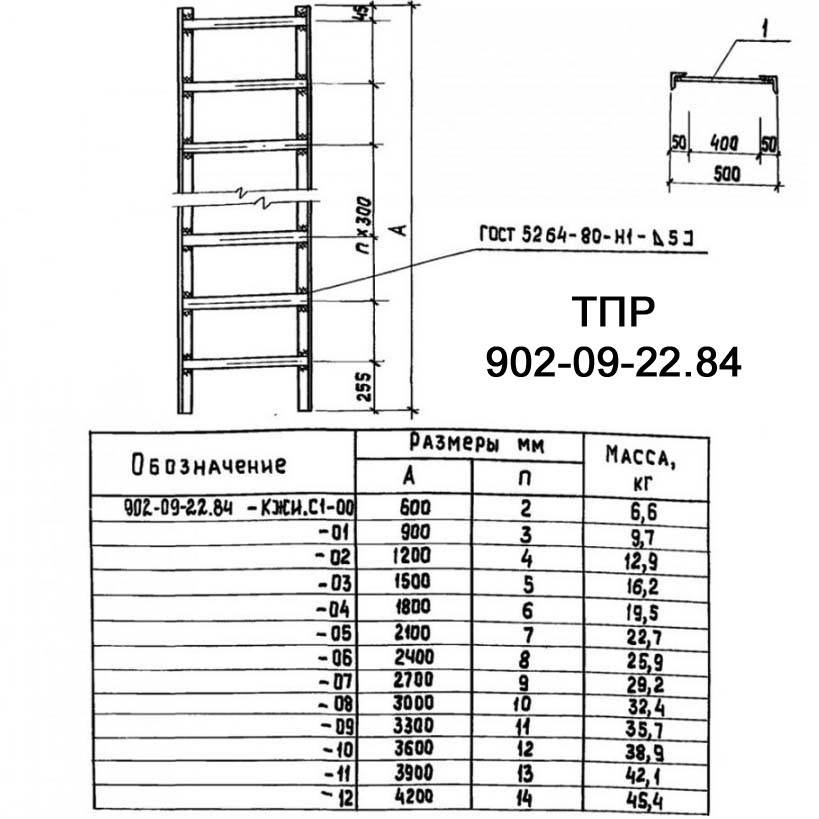

Стремянка С1 — это стремянка для колодцев, выполненная по ТПР 902-09-22-84.

Стремянка выполняется методом электросварки из уголков 50 размера и окрашивается масляной краской по ГОСТ 8292-75 за два раза по железному сурику на олифе (при необходимости допускается окраска другим способом, обеспечивающим достаточную коррозионную защиту изделия).
