Как выбрать трубу НПВХ для канализации

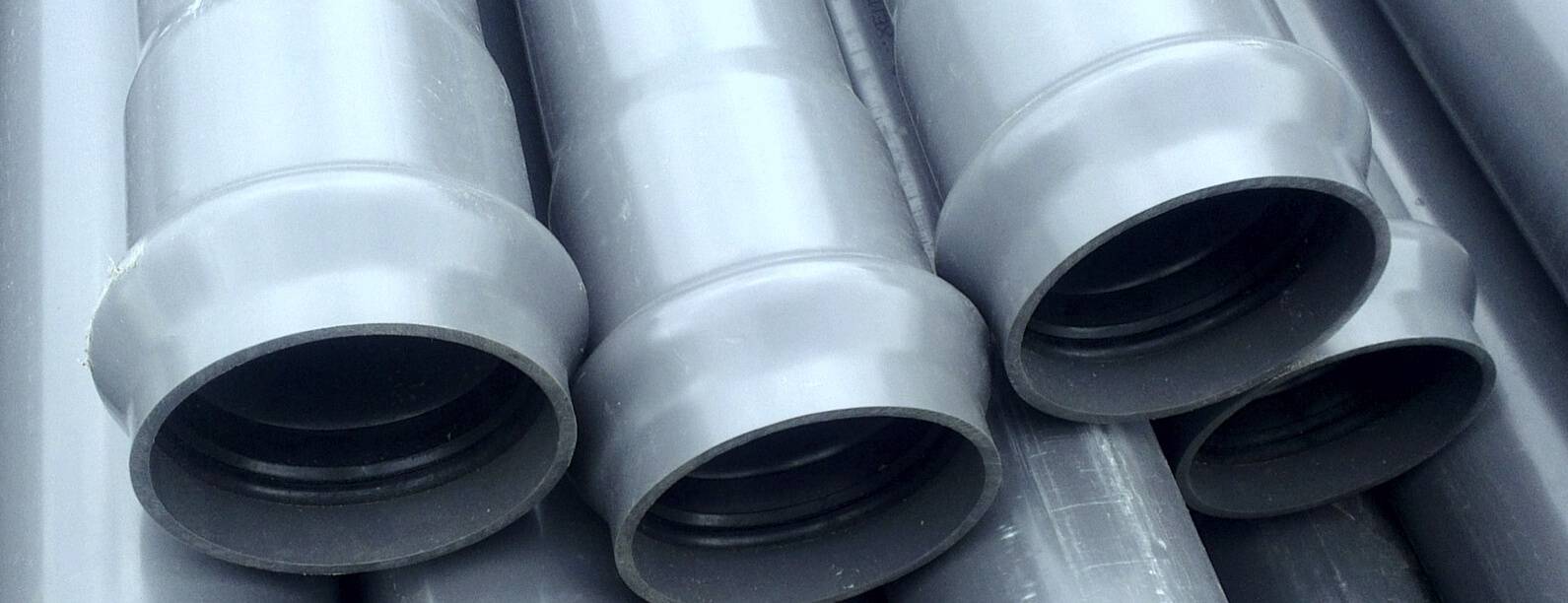

Плюсы и минусы труб нПВХ для напорной канализации

Достоинства и недостатки продукции из непластифицированного поливинилхлорида связаны со свойствами материала. Они однозначно превосходят по стойкости и качеству чугун, но до сих пор не используются повсеместно, так как реновация старый сетей стоит больших денег. В новом же строительстве предпочтение почти всегда отдается нПВХ.

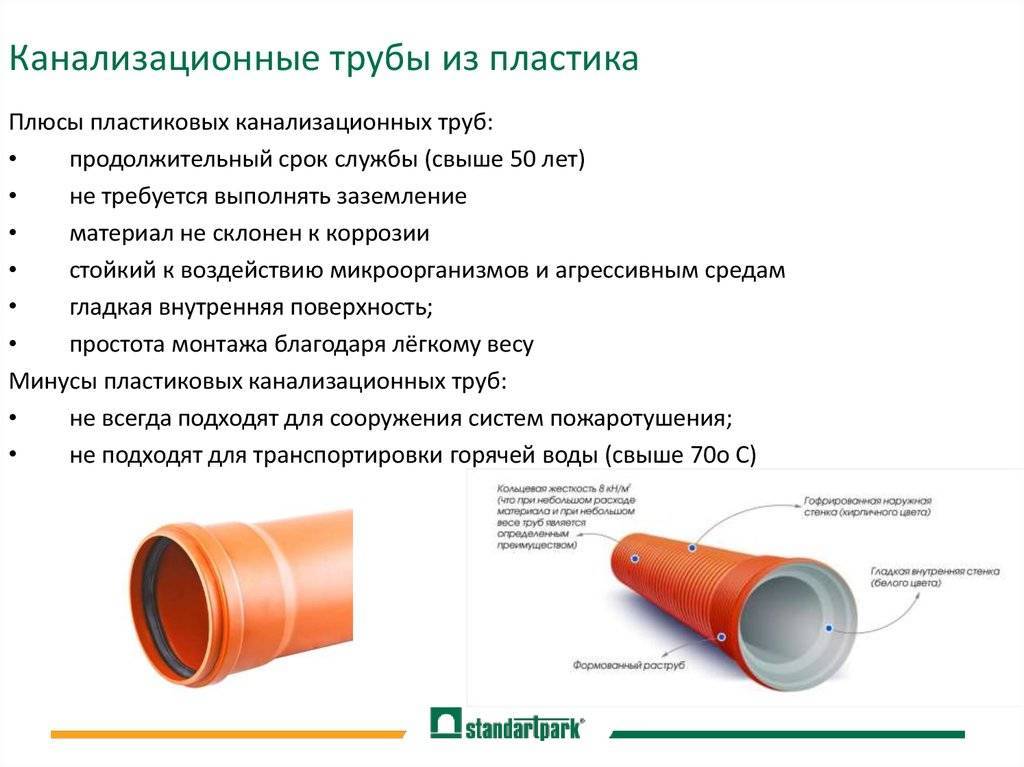

Преимущества

1. Коррозионная стойкость – пластик не окисляется и не разрушается, плюс – не создает питательной среды для размножения бактерий и грибов.
2. Невосприимчивость к блуждающим токам, отсутствие затрат на катодную защиту.
3. Химическая стойкость к кислотам и щелочам, неподверженность действию абразивов.
4. Низкий коэффициент линейного расширения.
5. Гарантированная пропускная способность ввиду отсутствия зарастания рабочего сечения.
6. Легкий вес.
7. Долговечность – не менее 50 лет по гарантии производителя, последние исследования продляют срок безопасной эксплуатации 75 и не менее 100 до полного износа (излом стенки).
8. Просто монтаж, низкие требования к оператору, допустимость самостоятельного монтажа при начальных навыках сетей домашнего назначения.
9. Возможность прокладки по сложному рельефу.
10. Стабильность показателей при низких температурах, допустимость монтажа зимой.

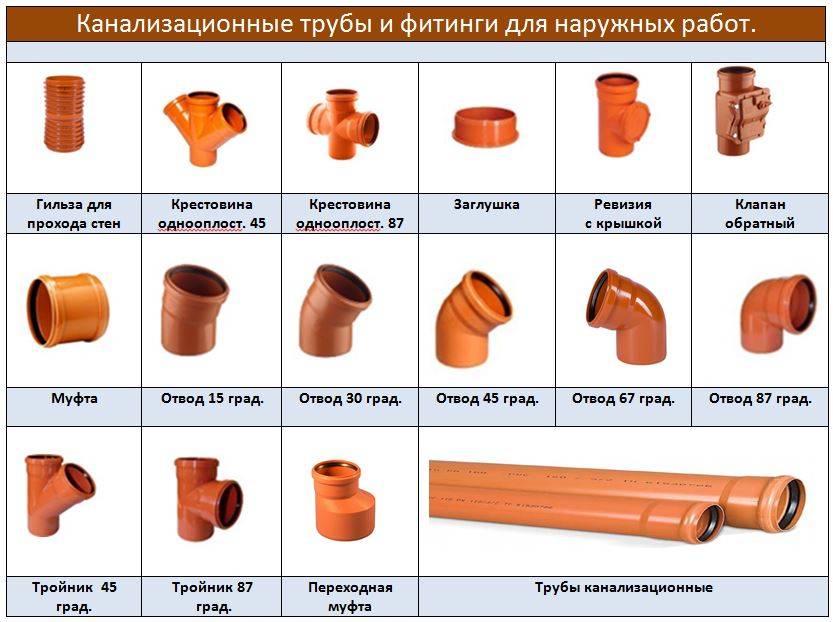

11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.

Минусы

1. Невозможность использования при высоких температурах.
2. Требуется защита от грызунов.
3. При плавлении выделяют токсины.

Труба канализационная напорная ПВХ может быть использована без рисков для здоровья и повреждения сопряженного оборудования для организации отвода стоков на объектах, где не осуществляется сброс горячей жидкости. Для производственных объектов рекомендуется рассмотреть другой вид систем канализации на участках, работающих с повышенными температурами.

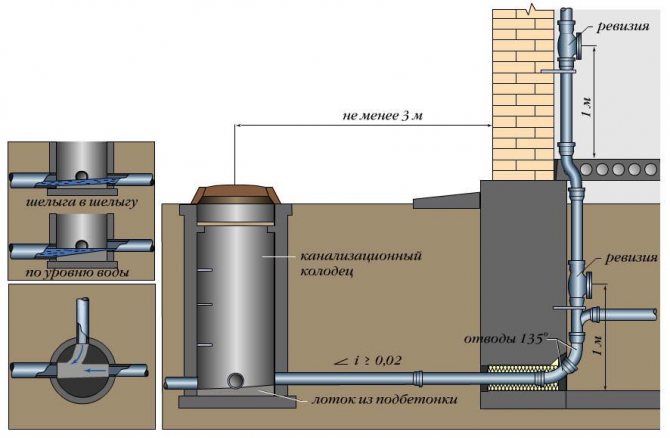

Наружная канализация

Пример наружной канализации

Наружная канализация проходит на улице под землёй и выводит сточные массы к септику. Трубы для наружной канализации выдерживают статические и динамические нагрузки:

• давление грунта,
• перемещение людей,
• движение транспорта,
• движение грунтовых вод,
• перепады температуры,
• влажную среду,
• агрессивные среды.

Динамические нагрузки. Это все переменные нагрузки: перемещение машин и людей, движение грунтовых вод. Трубы с высокой кольцевой жёсткостью хорошо выдерживают динамические нагрузки.

Статические нагрузки. Это нагрузки, которые давят на трубопровод постоянно: давление грунта. Давлению также хорошо сопротивляются изделия с высокой кольцевой жёсткостью. К статическим нагрузкам относятся и другие, рассмотрим их отдельно.

Перепады температуры. Наиболее опасны похолодания, так как многие трубы выдержат 30-градусную жару, но не справятся с 30-градусным морозом. Поэтому трубы для канализации кладут ниже уровня промерзания грунта и делают их морозоустойчивыми. Уровень промерзания свой для каждого региона. Для Ленинградской области, например, 1,16−1,71 метра — в зависимости от типа почвы.

Влажные среды. Высокая влажность весной и осенью разрушает чёрные металлы без антикоррозийного покрытия и некоторые другие материалы. Движение грунтовых вод может сместить трубопровод, если монтировать его неправильно.

Агрессивные среды. Это кислоты, соли и щёлочи, которые содержатся в почве и сточных массах. Следовательно трубы внутри и снаружи должны быть устойчивы к различным веществам.

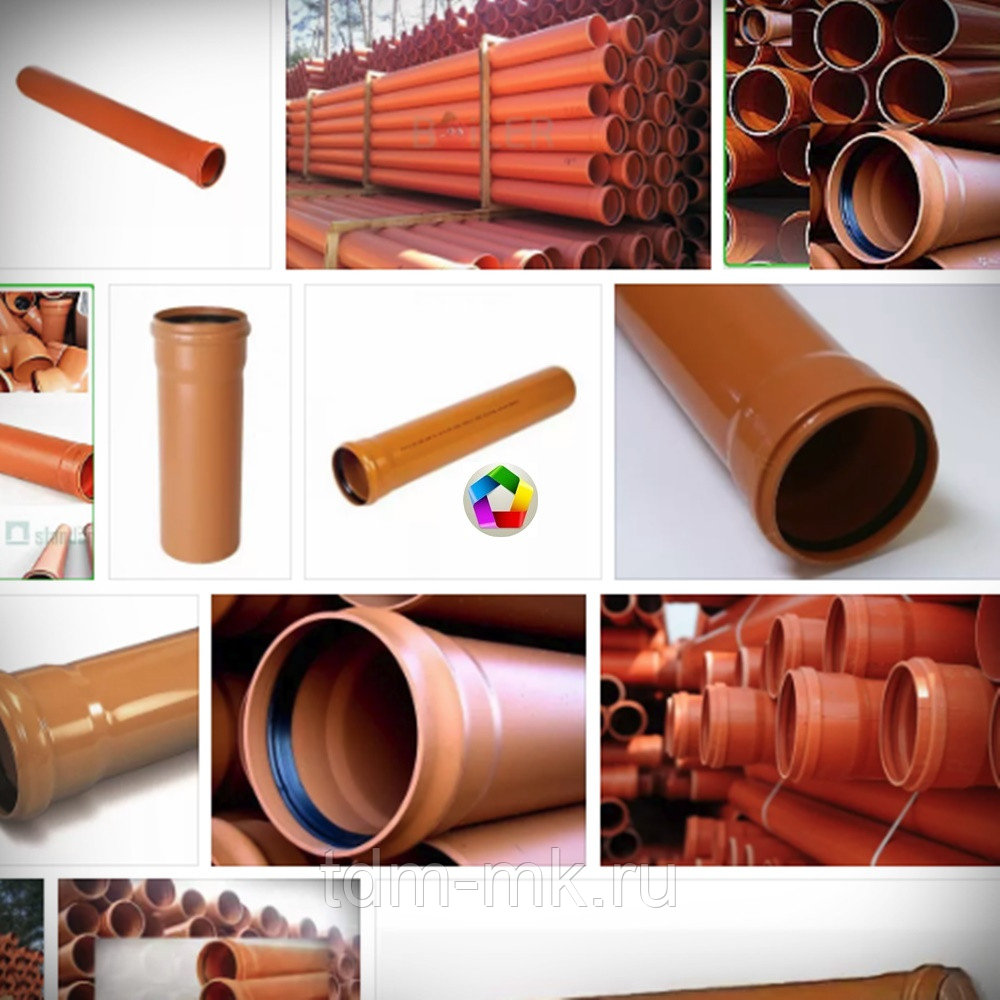

Разница между оранжевыми и серыми элементами

            Трубы для канализации уличные
нельзя путать с внутренними элементами системы. Отличие этих видов состоит в
следующих позициях:

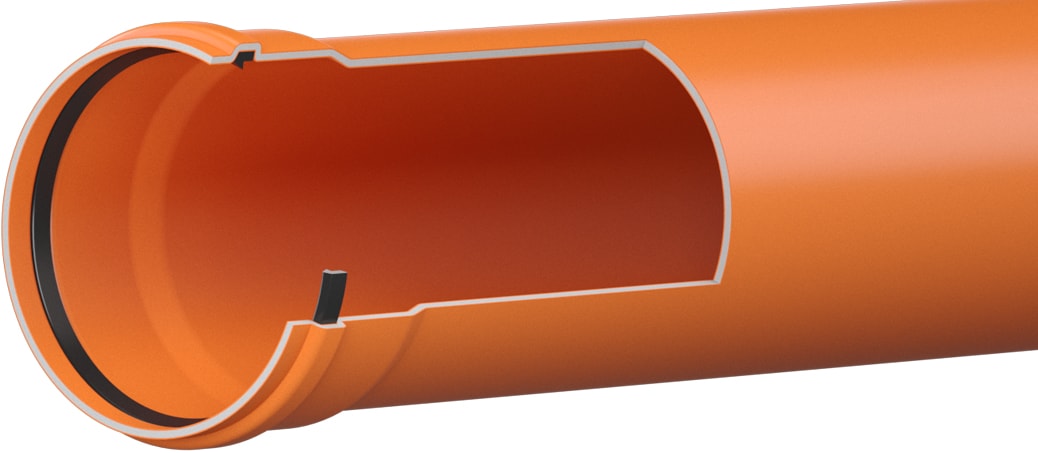

наружные элементы окрашены в рыжий цвет. Это делается намеренно, чтобы при производстве земляных работ было легче обнаружить линию и избежать повреждений;

• толщина стенок у внешней части системы примерно в 1,5 раза больше, чем у внутренних элементов;
• материалы для изготовления уличных элементов обладают высокой прочностью и устойчивостью к нагрузкам;
• устойчивость к температурным перепадам. Она достигается за счет увеличенной толщины стенок и дополнительных слоев армирования. Однако, в регионах с сильными морозами или при малой глубине погружения в грунт приходится производить утепление;
• срок службы должен быть максимально увеличен.

Технические характеристики оранжевых изделий
значительно выше, чем у серых (внутренних) образцов. Это стало причиной повышенных
цен на более прочные и долговечные изделия. Например, трубы канализационные ПВХ 110 мм технические
характеристики которых заметно превосходят серые аналоги, стоят примерно
на 20 % дороже.

Необходимо учитывать, что
оранжевые элементы устанавливать на внутренние участки можно, но использовать
серые для наружных частей канализации категорически запрещается.

Разновидности

В продаже есть много
разновидностей труб НПВХ для сетей водоотведения. Среди них имеются:

• безнапорные;
• напорные.

Первая группа используется для
сборки самотечных линий, вторая рассчитана на подключение к насосным станциям.
По конструкции стенок имеются одно- и двухслойные изделия, рассчитанные на
сравнительно слабые и более высокие нагрузки. Трубы НПВХ для наружной канализации могут иметь
гладкую или гофрированную поверхность, которая также влияет на прочность и
устойчивость к нагрузкам. Двуслойные каналы делятся на две категории:

• тип А. Оснащены гладкими стенками, между
  которыми либо делается полость, либо помещается слой вспененного полимера;

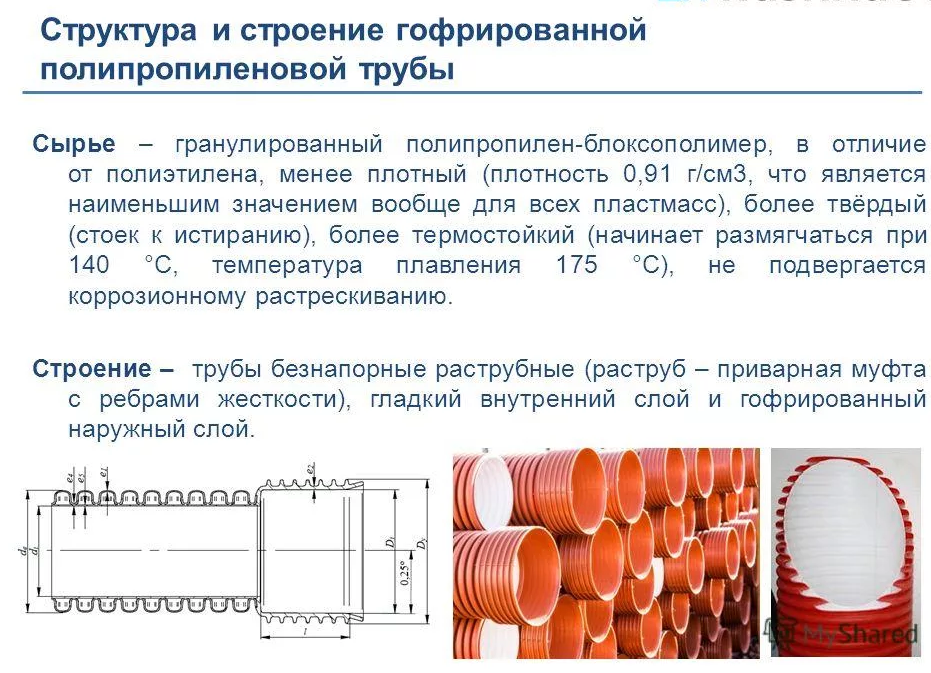

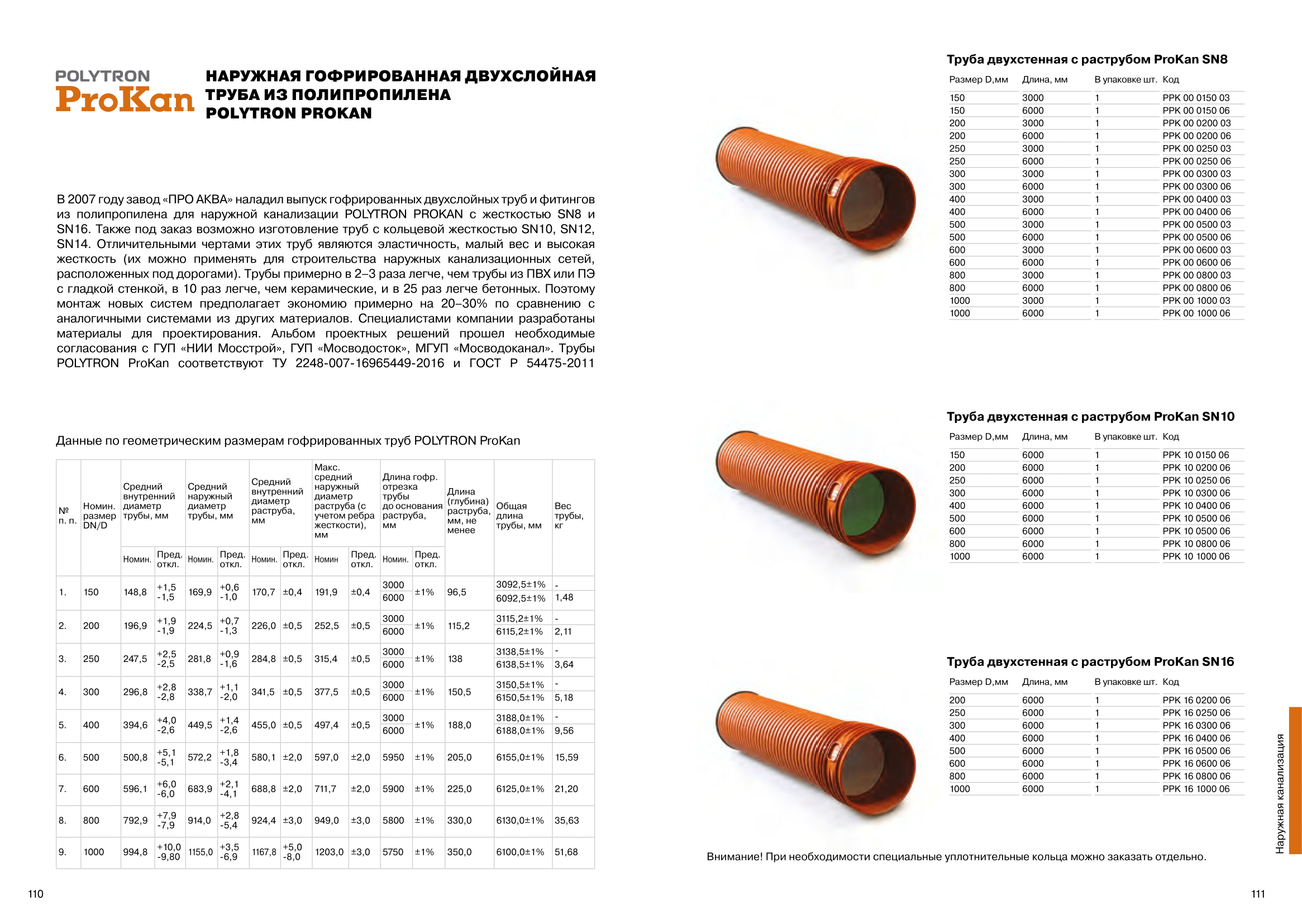

• тип В. Основа гладкая, а наружный слой
  гофрированный. Между ними также полые камеры или пена.

Как правило, однослойные линии делают для относительно небольших систем с малой длиной каналов. Для более протяженных линий используют многослойные трубы НПВХ для наружной канализации, технические характеристики которых обеспечивают устойчивую и стабильную работу. Они лучше переносят низкие температуры, обладают способностью компенсировать внешнее давление без потери целостности стенок. Помимо оранжевых, есть белые, черные и зеленые трубы из НПВХ, которые встречаются реже и рассчитаны на использование в специальных сетях. Все они изготовлены из одного материала, но обладают разной конструкцией стенок и формой наружного слоя. При покупке необходимо внимательно изучить параметры труб и определить, насколько они подходят для использования в заданных условиях.

Что такое НПВХ труба?

В современном мире полимеры вытесняют традиционные материалы, которые мы используем в строительстве, промышленности и других сферах нашей деятельности. В производстве различных труб задействовано более десятка видов и разновидностей полимеров. Трубы могут быть стальными (с различными толщинами стенок и марками стали), пластиковыми (различных прочностей и диаметров). Трубы наиболее массового применения это трубы на основе – поливинилхлорид (ПВХ), а также НПВХ (международной системе обозначений PVC-U) – означает «непластифицированный поливинилхлорид», то есть чистый материал класса гомополимеров.

   Какое отличие труб пвх от нпвх?

Отличие труб ПВХ от НПВХ, заключается в эксплуатационных характеристиках этих материалов, которые определяют сферу их применения. Подробнее об этом можно узнать из нормативных документов. Применительно к трубам следующие ГОСТы:

ГОСТ 32413-2013 – безнапорные трубы из НПВХ для наружных сетей водоотведения;
ГОСТ 32412-2013 –для внутренних сетей канализации;
ГОСТ Р 51613-2000 – изделия из НПВХ для напорных сетей подачи холодной технической и питьевой воды;
ГОСТ Р 52134-2003 – напорные трубы из полимерных материалов для водоснабжения и отопления, в том числе из НПВХ и ПВХ

Разделение труб по сферам применения обеспечивает оптимальное их использование с технической и финансовой точки зрения. Это означает, что в зависимости от целевого назначения вам не надо эксплуатировать изделия с явно избыточными характеристиками для решения своих задач.

Как мы видим из Гостов трубы НПВХ применяется для наружных сетей водоотведения, а так же для водоснабжения. Для придания новых свойств в материал вводят разнообразные добавки, с помощью которых улучшают следующие его качества:

• термическую стойкость;
• механическую прочность;
• стойкость к агрессивной среде;
• пластичность;
• морозостойкость и т. д.
• долговечность

Применение НПВХ труб

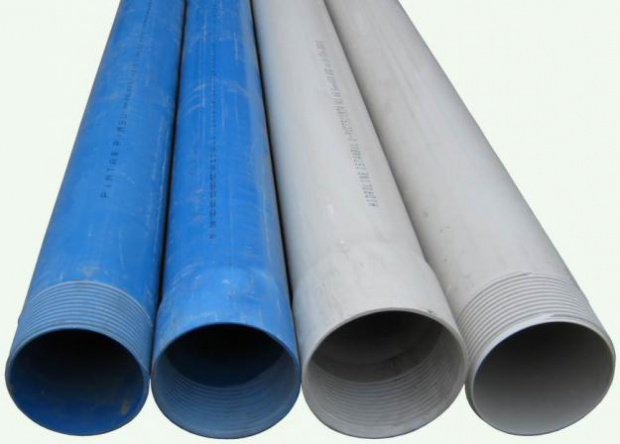

• бурение скважин
• системы отвода промышленных, ливневых и бытовых стоков – безнапорные наружные сети канализации и дренажа;
• внутридомовые сети канализации;
• напорные сети отопления, холодного и горячего водоснабжения.

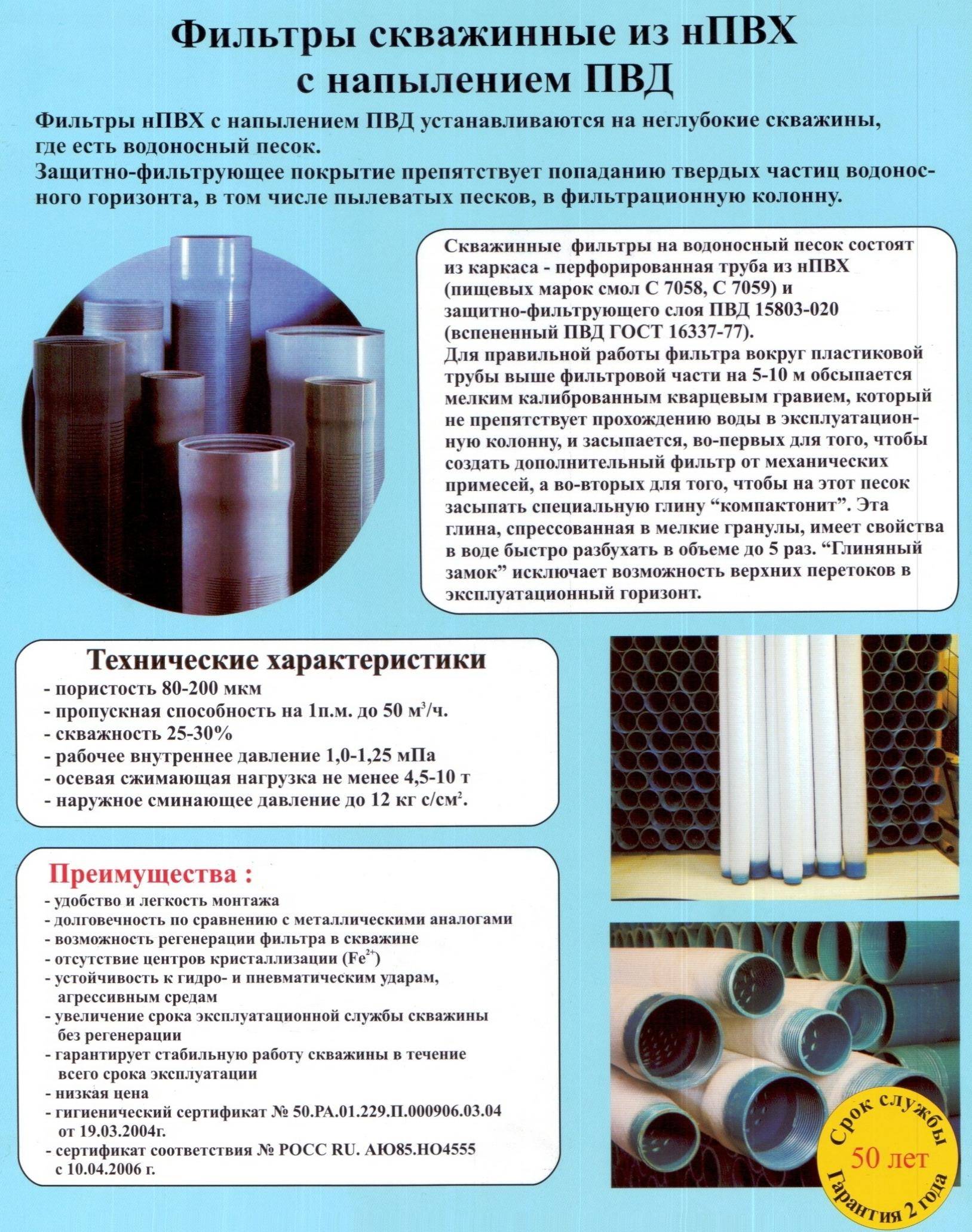

Преимущество бурения скважин на НПВХ трубах

1. Срок службы составляет не менее 50 лет, что подтверждают уже имеющиеся случаи эксплуатации инженерных сетей из таких труб. Лабораторные испытания говорят о том, что трубопроводы из НПВХ-изделий могут служить до 100 лет.
2. Способ соединения. Трубы из любых марок поливинилхлорида соединяются в раструб и муфтами с уплотнительными кольцами или с помощью клея. ПВХ в отличие от полиэтилена не сваривают.
3. Характеристики использования. Для изделий из НПВХ верхний предел температуры транспортируемых жидкостей в непрерывном режиме работы составляет 45 С.
4. Внешний вид и цвет. По внешнему НПВХ являются бесцветными материалами разной степени прозрачности, и они неразличимы между собой. Цвет готовой продукции используется для её визуальной идентификации и достигается путём введения в материалы соответствующих пигментов. Для труб внутренней канализации рекомендован серый цвет, для наружной – оранжево-коричневые тона, для напорных труб – тёмно-серый цвет.
5. Морозоустойчивость. Этот показатель для труб некритичен, поскольку они не предназначены для открытой прокладки. Однако большей стойкостью к низким температурам обладает НПВХ чем ПВХ.
6. Полная безвредность труб для человека и окружающей среды.
7. Резкое сокращение эксплуатационных расходов на обслуживание трубопроводов.
8. Простота монтажа.

Итак, мы видим что по всем параметрам бурение скважин на НПВХ трубе выгоднее чем на стальной трубе. Цена за метр начинается от 2 000 рублей, различные диаметры и толщины стенок, а так же гарантия 10 лет. Тем временем на стальную, электросварную трубу максимальную гарантию вы можете получить три года. Труба НПВХ не вредит экологии и препятствуют процессам коррозии , так как состав трубы полимерный он защищён от воздействия агрессивных сред и щелочей. Трубы НПВХ не имеют запаха, а так же не пропускают запах через себя. Трубы НПВХ прошли сертификацию в центре гигиены и эпидемиология города Москвы и соответствуют санитарно- гигиеническим требованиям.

В каких случаях требуется установка системы

Если в самотечной канализационной системе стоки перемещаются самостоятельно, из-за того что трубопровод расположен под наклоном, то в напорной сливные воды перемещаются с помощью напора. В этом случае трубопровод можно размещать под любым углом.

Напорная канализация – это более дорогостоящая система, нежели самотечная. Поэтому их устанавливают лишь в тех случаях, когда другого выхода нет.

Если нет возможности провести трубопровод под наклоном, тогда необходимо делать напорную канализацию

Когда оправданна установка напорной канализации:

1. В том случае, если дом находится ниже уровня прохождения центральной канализационной системы, нужно использовать насос. Дело в том, что при таком расположении стоки не смогут самостоятельно перемещаться в точке перехода частного трубопровода в централизованную канализацию.
2. Если трубы подключены к автономной или централизованной системе канализации, и часть точек водозабора, например, баня или душевая, расположены на цокольном этаже, без насосной канализации тоже не обойтись. В этом случае организация самотечной системы невозможна.
3. Если дом построен на участке, где присутствует разноуровневый ландшафт, через который не удается провести трубопровод под наклоном.

Насос в таких системах необходим для создания напора. Именно благодаря ему стоки могут не только стекать вниз по трубопроводу, но и двигаться в верх. При этом чем больше подъем труб, тем мощнее должен быть насос.

Особенности маркировки

Маркировка наносится с интервалом не больше метра. Маркировка содержит:

• слово «труба» (или наименование фитинга);
• обозначение материала;
• SDR;
• диаметр и толщину стенки;
• номинальное давление или класс жесткости;
• обозначения стандарта.

Например: труба PVC-U SDR 11 – 150×18,2 PN 25 питьевая ГОСТ 32415-2013.

Для труб НПВХ круглого сечения, изготавливаемых по ГОСТ 28117-89, вместо давления указывается тип: труба НПВХ 100-110×7,7 ГОСТ 28117-89.

Что обозначают символы в маркировке

Расшифровка символов в маркировке:

• PVC-U, или НПВХ – обозначение НПВХ, иногда пишут на английском, иногда на русском языке;
• SDR – стандартное размерное отношение (диаметра к толщине стенки);
• PN – номинальное давление в бар (0,1 МПа, 1 атм) – для гладкостенных изделий;
• SN – класс жесткости – для гофрированных и раструбных изделий.

Напорная канализация в частном доме

Напорная канализация в частном доме нужна только в тех случаях, когда нет возможностей построить самотечную систему. Наиболее частые факторы «против» самотечных трубопроводов:

• Дом уже построен, и расположен ниже отметки центральной канализационной сети;
• Рельеф участка не позволяет проложить трубы с нужным уклоном. Горная местность со сложными скальными грунтами; крутой рельеф при любых грунтах.
• Можно применить трубы только небольших диаметров; внутренние трубопроводы дома имеют сложную конфигурацию.
• На пути трубопровода железнодорожная или автомагистраль.

Возможна и ситуация, когда владельцы желают устроить в цокольной части дома финскую баню, что предполагает санузел и отвод стоков. Если ноль пола подвального помещения выше, чем отметка трубы наружной канализации (входной патрубок расположен выше), то отвести стоки самотеком нет никакой возможности.

В любой из этих ситуаций рассчитать и спроектировать напорную канализацию для частного дома может только специалист. Самостоятельные работы без базы знаний и опыта обречены на ошибки: готовая система не будет корректно работать и может выйти из строя частично или целиком. В канализационном контексте все это очень неприятно, поэтому проектировать даже небольшую и несложную систему из напорной трубы, насоса и одного колодца лучше доверить профессионалам. О проектировании вкратце:

1. По исходным данным о рельефе участка, характеристикам грунта и залегания грунтовых вод и ГПГ (глубина промерзания грунта, справочные данные по району стройки) будет определена нужная длина трубопровода и необходимые технические характеристики спецоборудования, а также его вид (КНС или фекальный насос).
2. Одновременно с планом трубопровода решают, где расположить колодец или специальную емкость, чтобы собирать стоки. Оптимальный вариант, когда бытовые стоки идут в колодец самотеком. Но многое зависит от рельефных условий, иногда и в колодец, и далее из колодца стоки приходится отводить под давлением. Если рельеф участка позволяет самотечный отвод стоков до емкости, тогда нет необходимости подбирать и приобретать дополнительное оборудование на внутреннюю канализацию. Кроме того, удачно расположив емкость (колодец) на плане участка, добиваются минимальной длины трубопроводов. В идеале – чтобы и поворотных колодцев не было, одна прямая труба в емкость.

Другой важный фактор – ГПГ, от глубины промерзания зависят объемы земработ. Чтобы трубопровод не замерз и система не вышла из строя, закладку труб делают ниже уровня промерзания, что не всегда отменяет утепление труб. Возможна прокладка и выше ГПГ, современные теплоизоляторы это позволяют.

По данным о предполагаемому количеству стоков, полученным при планировании высотным отметкам и длинам труб подбирают насосное оборудование. Главный параметр – мощность, желательно с запасом на перспективу. Если выбран не насос, а станция-установка, то необходимость в емкостях под отходы отпадает.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
  подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Классификация труб НПВХ по ГОСТ

В зависимости от целей применения НПВХ-трубы можно поделить на три основные группы:

• напорные – системы, отводящие стоки при помощи насосных станций;
• безнапорные – другими словами самотечные трубопроводы;
• гофрированные – подходят для монтажных работ на труднодоступных участках.

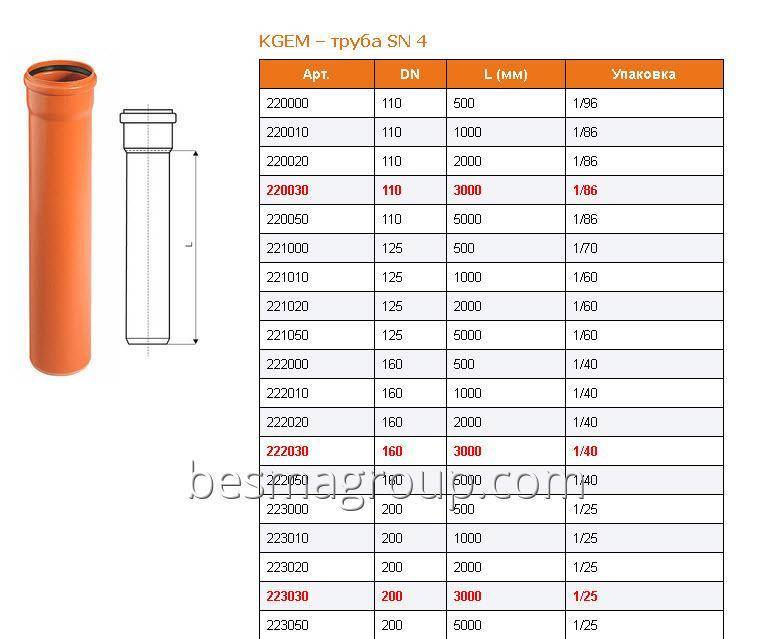

Чем толще стенки НПВХ-труб, тем большим сопротивлением к деформации они обладают. Согласно данному свойству НПВХ-изделия можно классифицировать следующим образом:

• легкие SN2 – кольцевая жесткость до 2 кН/м2 (глубина траншеи для укладки трубопровода не должна быть глубже одного метра);
• средние SN4 – кольцевая жесткость до 4 кН/м2 (глубина траншеи до шести метров);
• тяжелые SN8 – кольцевая жесткость до 8 кН/м2 (до восьми метров, трубопроводы можно укладывать под участками, где часто передвигается транспорт).

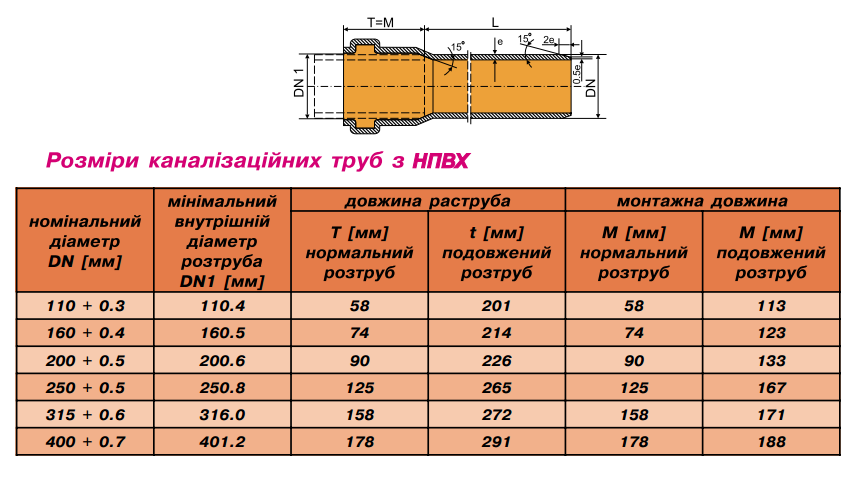

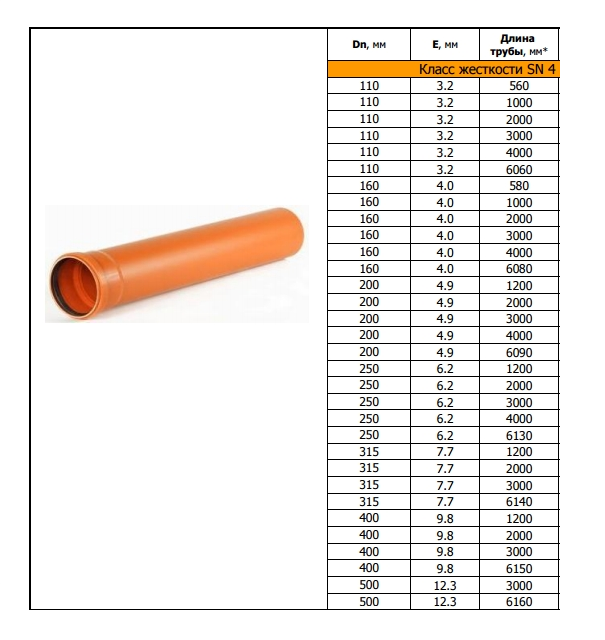

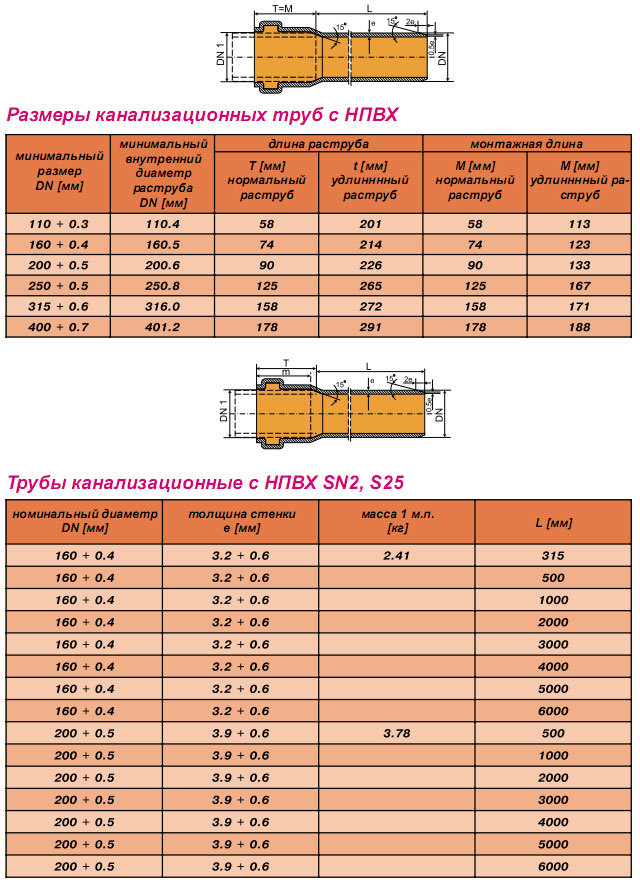

По размерам непластифицированные поливинилхлоридные трубы делятся на:

• НПВХ100 (рабочее давление до 10 МПа) и НПВХ125 (рабочее давление до 12,5 МПа) – отличное решение для напорной наружной водоотводящей системы;
• НПВХ110 – трубы с трехслойной стенкой (толщина 3,2 мм), длина 1, 2, 3, 4 и 6 метров;
• НПВХ160 – трехслойные стенки, толщина стенок 4 мм, длина 1, 2, 3 и 6 метров, подходят для сооружения самотечной канализации, жесткость SN2 или SN4;
• НПВХ200 – трехслойные трубы, толщина стенок почти 5 мм;
• ПВХ250 – трехстенные трубы с толщиной стенок 6,2 мм, оснащены раструбами и резиновыми уплотнительными кольцами;
• ПВХ315 – трехслойные трубы, толщина стенок 7,7 мм.

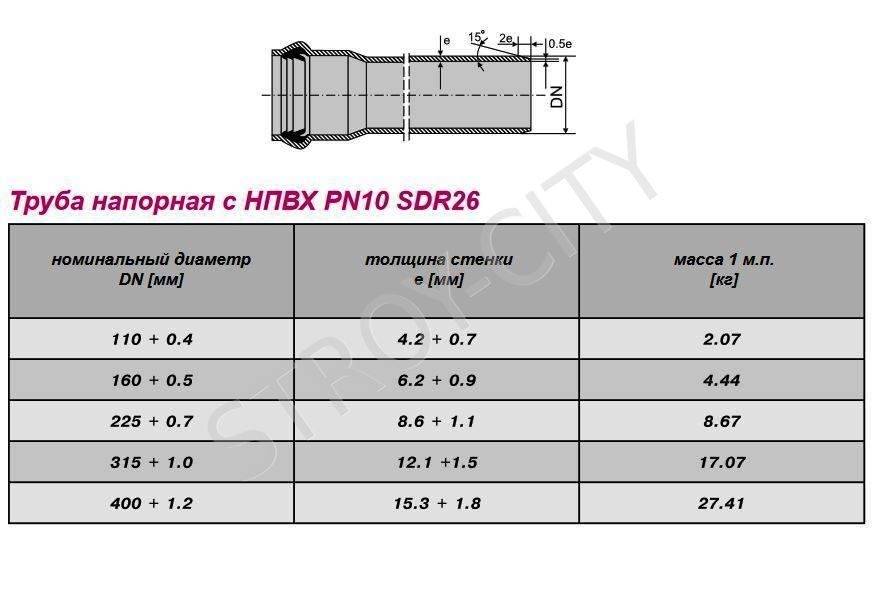

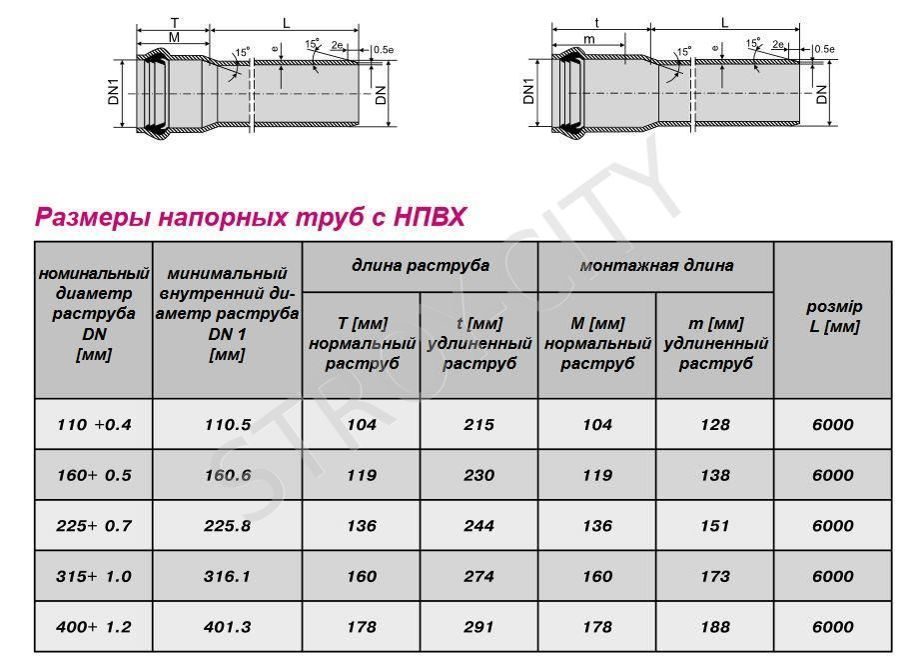

Согласно тому, какое максимально давление могут выдержать напорные НПВХ-изделия, их принято делить на следующие классы:

• PN6 – макс. рабочее давление 0,6 МПа;
• PN10 — макс. рабочее давление 1,0 МПа;
• PN16 — макс. рабочее давление 1,6 МПа;
• PN20 — макс. рабочее давление 2,0 МПа.

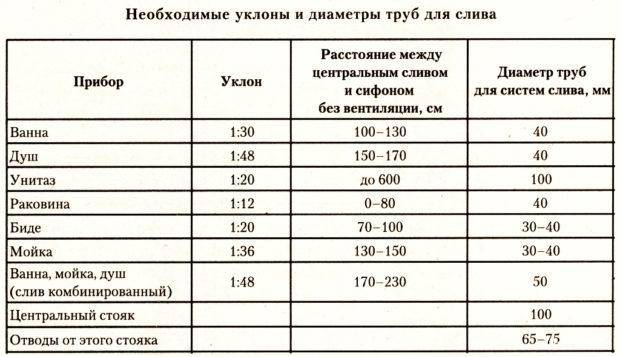

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть согласованы размеры канализационных труб в будущем здании. В 90% случаев для проведения сточной системы в санузле применяются детали, диаметр которых начинается со 100 мм. Для установки системы в ванной комнате, либо на кухне достаточно будет воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана неспроста. Она обуславливается сразу несколькими факторами:

1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

Где применяются трубы НПВХ

Технические характеристики непластифицированного поливинилхлорида позволяют использовать изделия из него для монтажа безнапорных и напорных канализационных систем, для подачи питьевой воды и других жидкостей: масел, молока и соков в пищевой промышленности.

Рекомендуем ознакомиться: Прозрачная пластиковая труба в современных трубопроводных системах

Трубы могут использоваться в качестве ливневок, для строительства дренажных систем.

В качестве обсадных труб для скважин изделия из НПВХ все больше завоевывают популярность благодаря простоте монтажа в сравнении с асбестоцементными и стальными обсадными трубами.

Особенности монтажа труб НПВХ

При нагревании трубы выделяют токсические вещества, поэтому для их соединения чаще используются манжетное раструбное соединение, где применяются специальные уплотнители в виде манжеты из резины.

Монтаж трубопровода из НПВХ с помощью сварки возможен только при создании условий для проветривания.

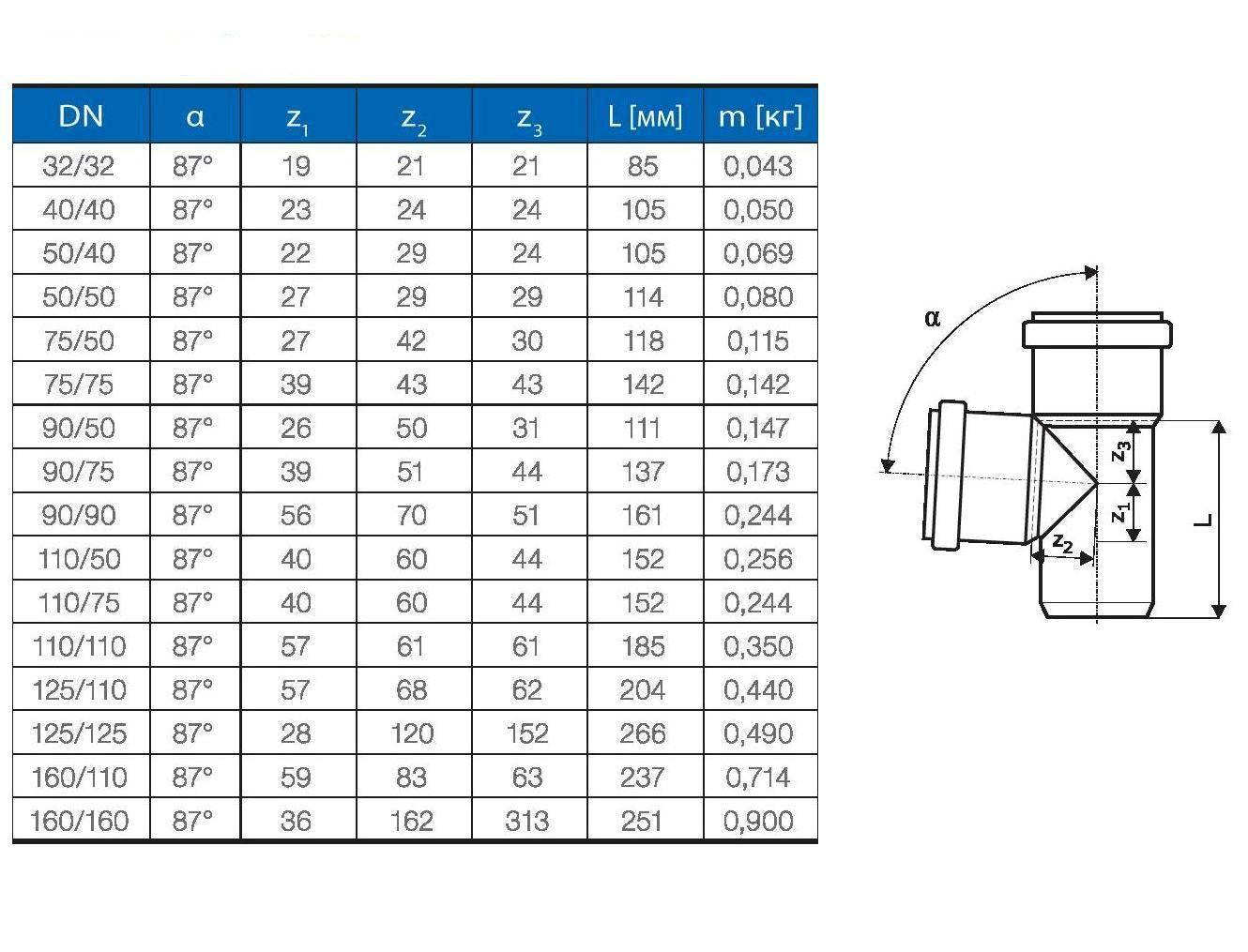

Фитинговые способы монтажа позволяют создать сеть любой, даже самой сложной конфигурации.

Прокладку трубопровода нужно проводить при температуре не ниже — 10°С, а лучше всего при плюсовых температурных показателях, чтобы иметь гарантию, что трубы не деформируются и не выйдут из строя.

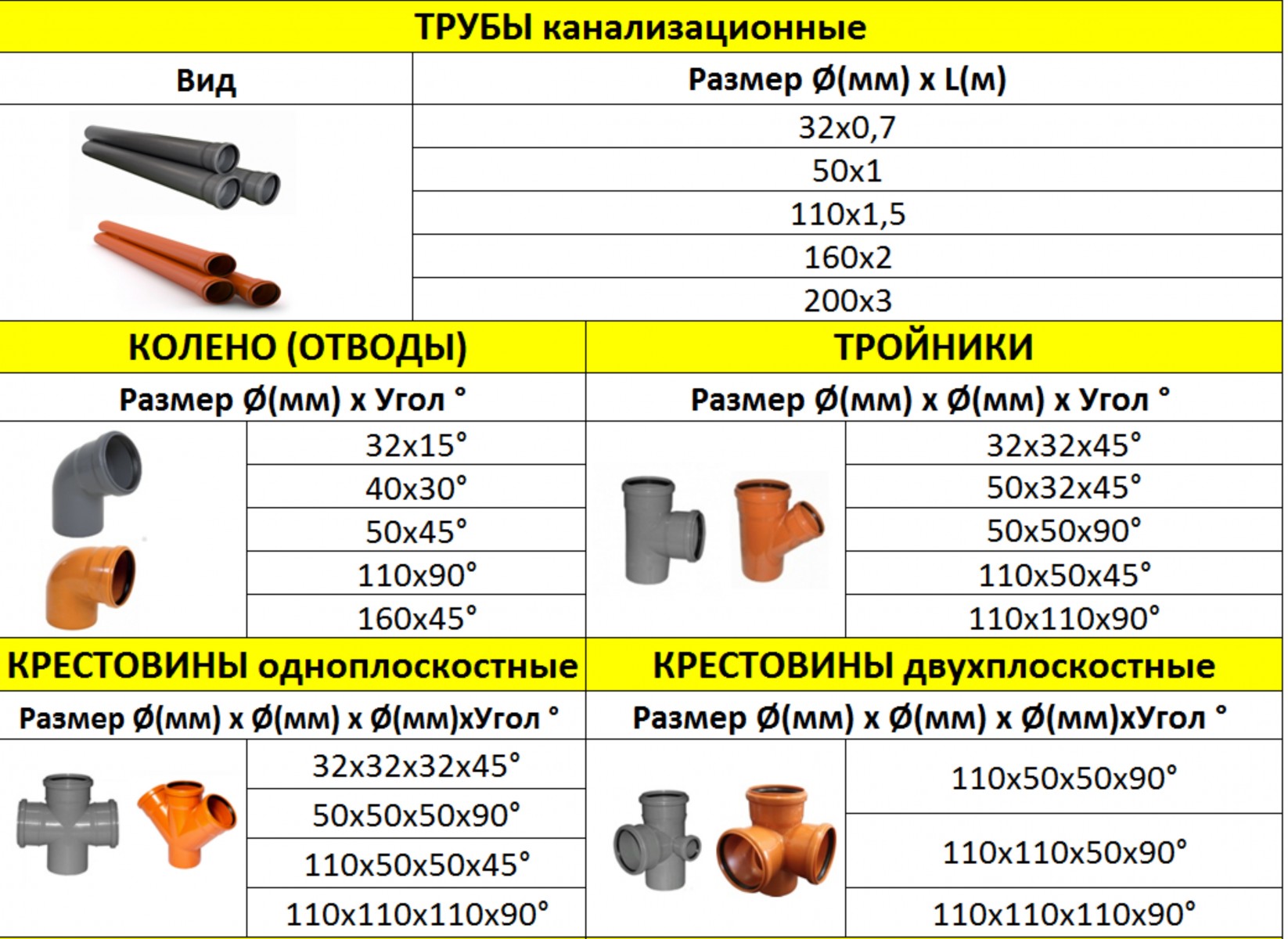

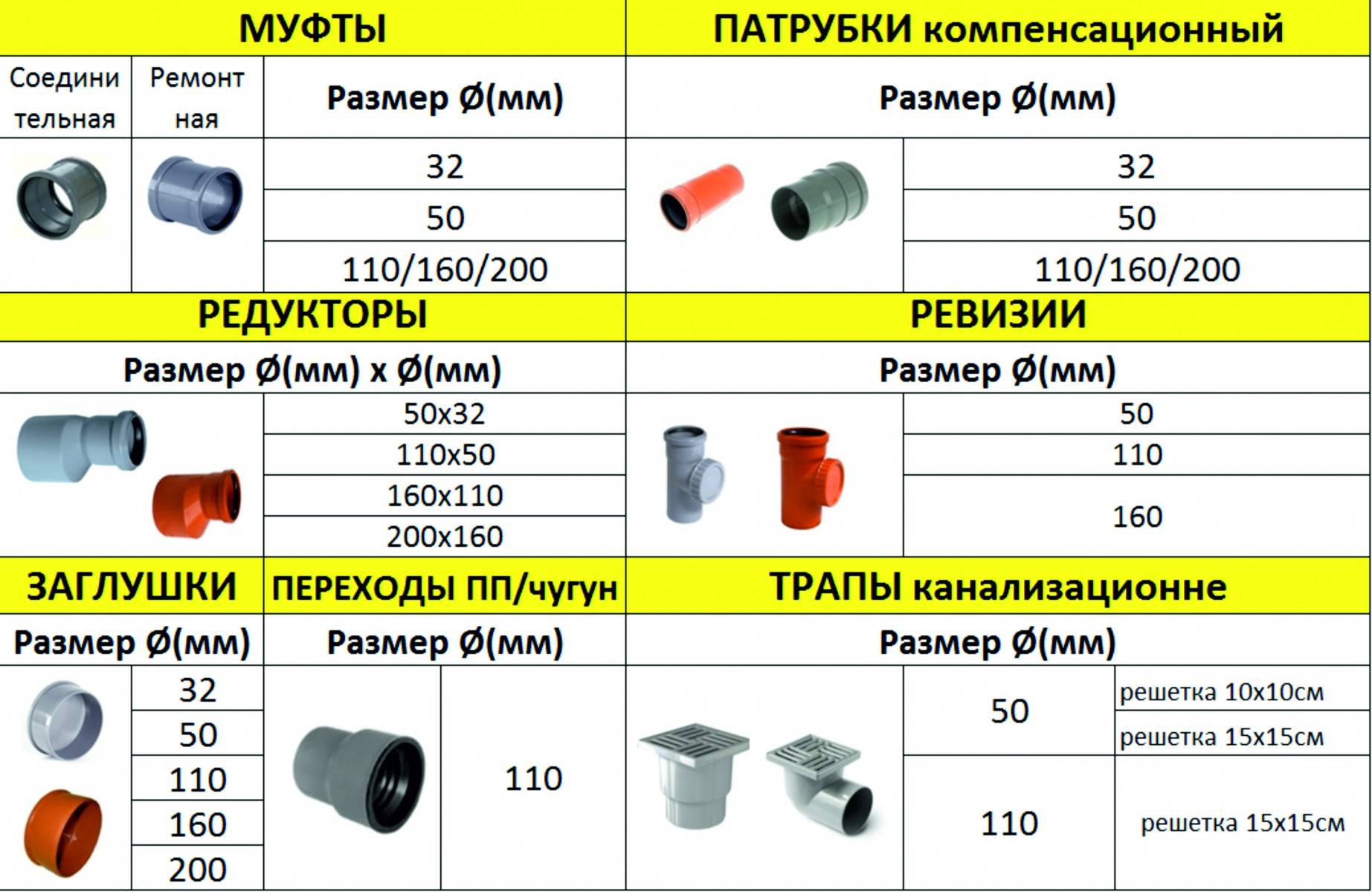

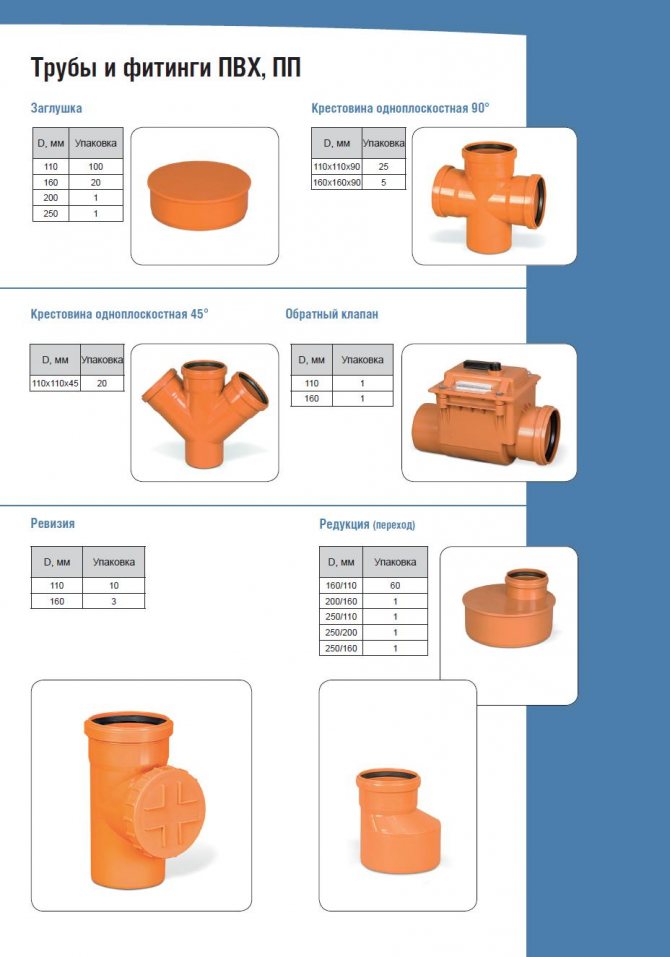

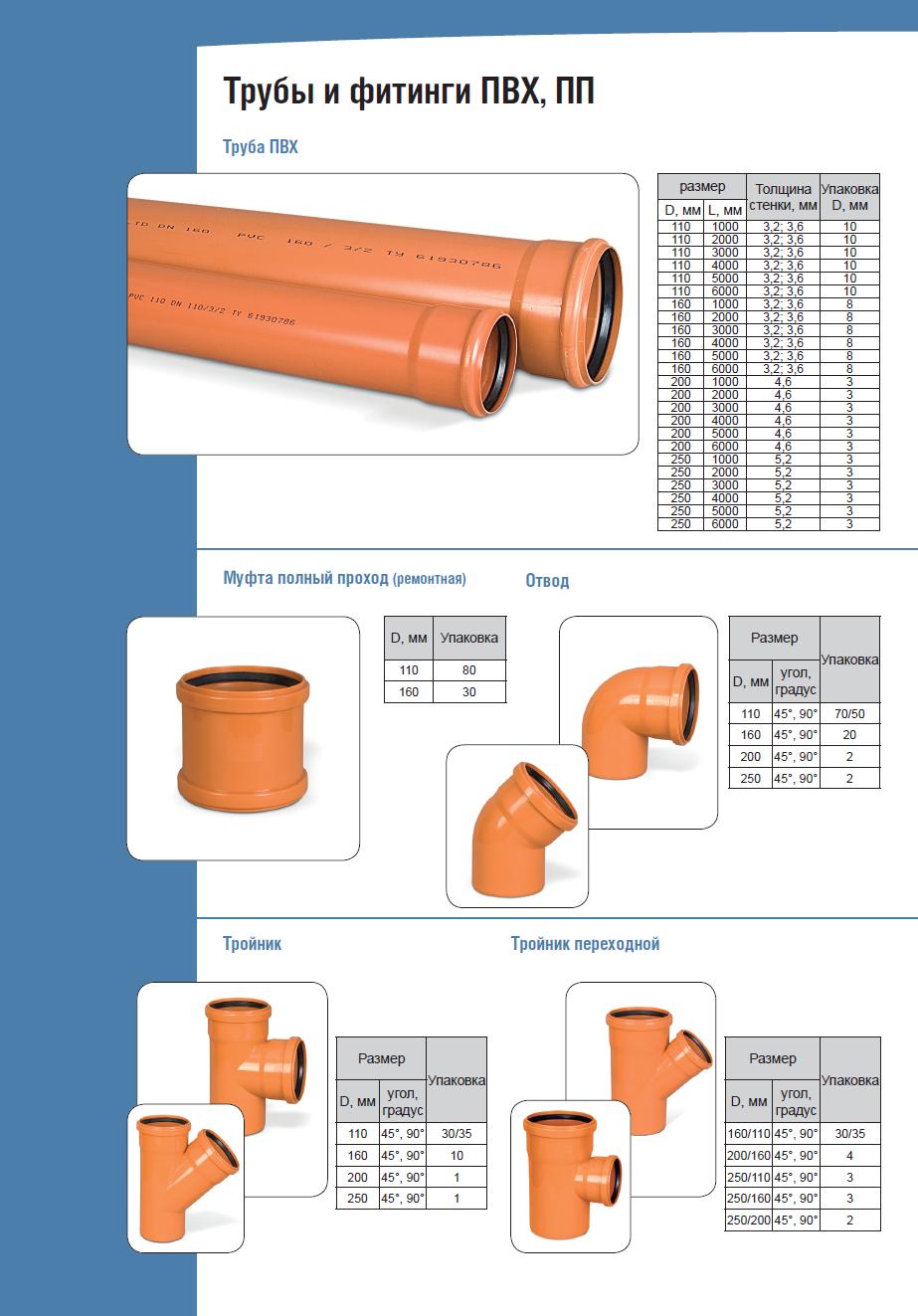

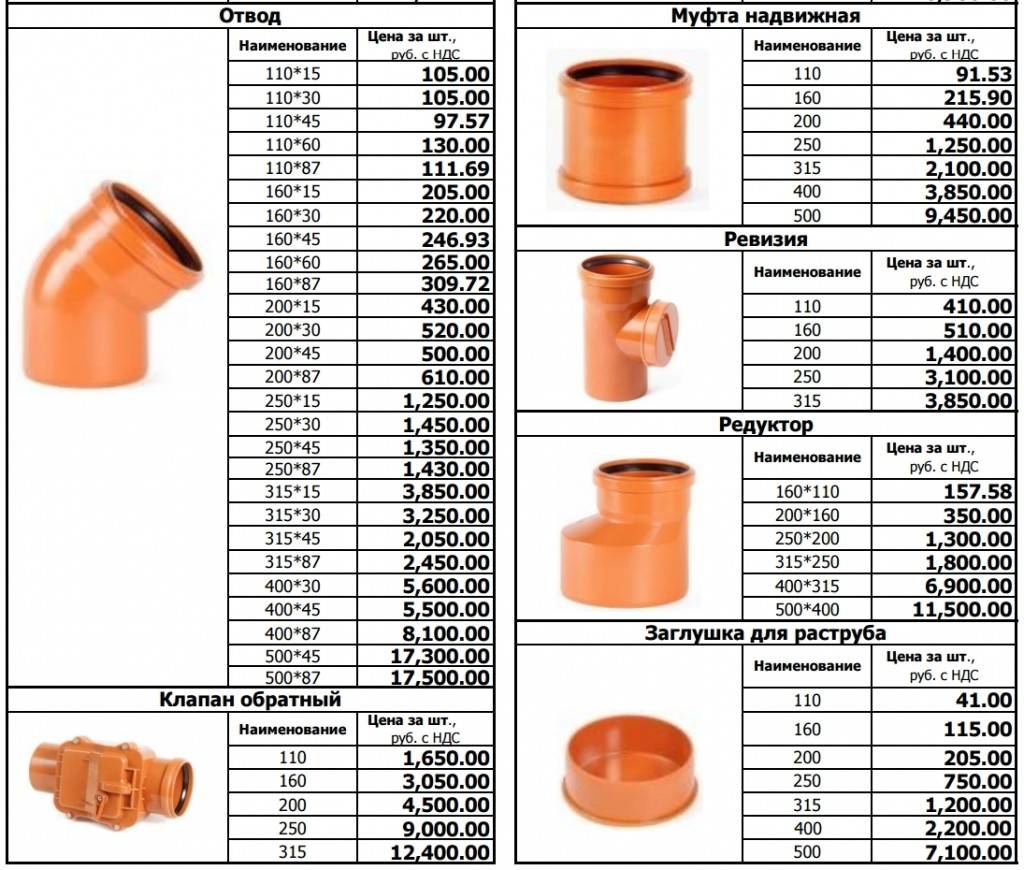

Ассортимент НПВХ канализационных труб

Прежде всего, канализационные НПВХ трубы различают по сфере применения. Существуют:

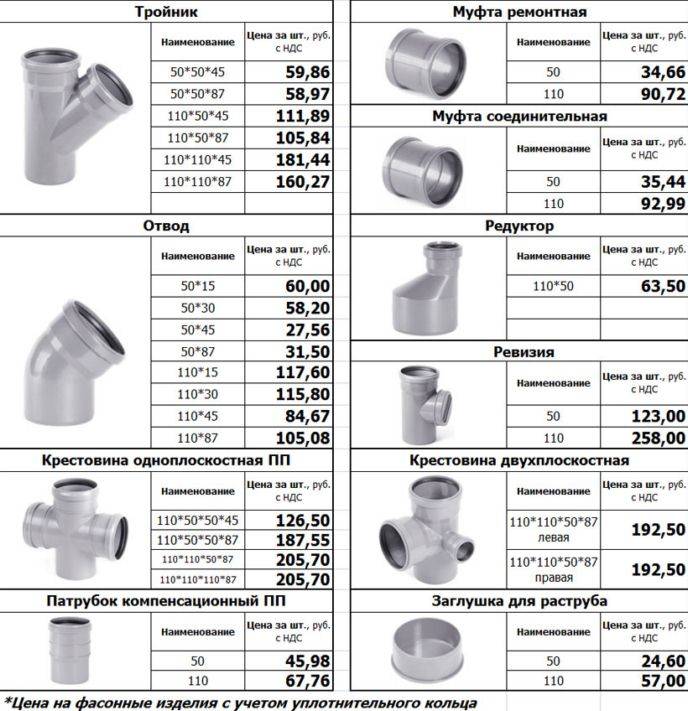

• трубы для внутренней канализации НПВХ;
• трубы НПВХ для наружной канализации, организованной по принципу самоточности;
• трубы для наружной напорной канализации.

Трубы для внутреннего и наружного применения отличаются цветом. Первые имеют серый свет, вторые рыжий или коричневато-красный

Важно, что бы используемые трубы соответствовали области применения. Например, трубы НПВХ для внутренней канализации нельзя использовать вне помещений, так как они просто не рассчитаны на высокие нагрузки и атмосферное воздействие

Использовать наружные канализационные трубы для прокладки по дому можно, но нерационально, поскольку цены на них выше.

Стенка труб НПВХ

Толщина стенки труб так же различается в зависимости от назначения. Толщина материала в трубах НПВХ для внутренних работ составляет 3-3,5 мм. Такая толщина обусловлена незначительными физическими нагрузками на трубопровод, и достигаемый предел прочности достаточен. Для наружной части канализационной системы применяются трубы с толщиной стенок до 15 мм. Часто наружные трубы имеют сложные многослойные стенки. Между двумя слоями ПВХ расположен вспененный материал, алюминий или углеродное стекловолокно. Такая конструкция призвана улучшить теплоизоляционные показатели, уменьшить вес труб, и повысить их прочность.

Канализационные трубы из НПВХ обладают показателем кольцевой прочности, которая характеризует способность стенок трубы противостоять сдавливающим нагрузкам. Для каждого типа труб этот показатель имеет свое обозначение. Самые «слабые» трубы для внутреннего использования маркируются SN2. Кольцевая прочность наружных канализационных труб выше в 2 и 4 раза и маркируется SN4 и SN8 соответственно. НПВХ трубы SN8 прокладываются под оживленными автомобильными дорогами и в районах с повышенной подвижностью грунта.

Эксплуатационные характеристики

Во-вторых, трубы из НПВХ не подвержены коррозии и воздействию большинства химически активных веществ. В-третьих, их продолжительность эксплуатации может составлять 50 лет и больше.

К недостаткам НПВХ труб относится уязвимость большинства типов труб перед грызунами, которые могут повреждать трубопровод в доме. Существенным недостатком таких труб является их небольшой диапазон рабочих температур от -5 до 60 °С, поэтому наружные участки канализационных систем приходится прокладывать глубоко в грунт ниже уровня промерзания.

Если соотнести все плюсы и минусы, то канализационные трубы из НПВХ можно заключить, что этот материал является очень практичным и удобным в работе. А если учитывать все технические ограничения, то канализационные системы, монтированные с использованием этих труб, будут отлично справляться со своей функцией и прослужат очень долго.

Статья написана для сайта moscowsad.ru.
