Виды воздушных клапанов
Схема подключения канализации многоуровневая, имеет вертикальный и горизонтальный участки. От диаметра труб, крутизны уклонов и расхода зависит, какие аэраторы для канализации наиболее эффективны. Есть система аэраторов, каждый со своим:
- шаровой кран с нажимной пружиной;
- вафельная модель устанавливается на трубы диаметром до 20 см, пропускает поток или вращается на 90 0 .
- всасывающий аэратор устанавливается перед подкачивающим насосом на горизонтальном участке трубопровода;
- сферическая модель аэратора для кранов с трубой малого диаметра;
Вафельные модели могут быть с тарельчатой пружиной или с двухстворчатой рессорой. Привод представляет собой пластину с пружиной.
Воздушный обратный клапан с лепестковым или поворотным приводом. Этот тип аэраторов септика устанавливается на трубы диаметром менее 400 мм. На длинных участках, где существует опасность гидравлического удара в случае поломки золотника, устанавливаются демпфирующие клапаны.
Клапаны фиксируются сваркой, стягиваются между двумя фланцами с помощью прокладок или используется резьбовая втулка.
Герметизация силиконом
Данный метод рекомендован к применению в случае, когда зазор между коммуникациями не превышает 2 мм. Использовать паклю и цементный раствор нецелесообразно, т.к. будет проблематично утрамбовать лен. Инструмент не пройдет в узкую щель. Уровень эффективности метода, основанного на применении силикона, при уплотнении крупных неплотностей снижается, а для небольших зазоров он подходит, т.к. обеспечивает высокую степень надежности.
Для этой цели используется сантехнический или универсальный силиконовый герметик. Вещество наносится на поверхность коммуникаций с помощью специального пистолета и пластиковой насадки. Инструкция по монтажу:
Срез трубопровода нужно тщательно очистить. Удаляют ржавчину, крупный сор и пыль
Важно обезжирить поверхность коммуникаций, что поспособствует повышению адгезии материалов.
Перед нанесением необходимо просушить участок стыка, для этой цели рекомендуется использовать строительный фен.
Пластиковую трубу устанавливают в чугунный раструб.
Силиконом заполняют щель между коммуникациями. По возможности рекомендуется уплотнить соединение по всей длине раструба, тогда степень надежности крепления повысится.
Дополнительно можно обработать участок соединения герметиком и по наружной стороне.
Материал сохнет на протяжении 3-5 часов. Раньше окончания этого срока пользоваться трубопроводом не следует
Важное условие — коммуникации должны быть надежно зафиксированы во время выполнения работ, т.к. подвижность стыка приведет к ухудшению качества герметизации
Способы соединения
Разберемся, как заменить чугунную канализацию на пластиковую. Поскольку, в отличие от водопровода, канализация – это безнапорная система, то при монтаже трубопровода редко прибегают к сварным соединениям.
Как правило, используются соединения «в раструб». Реже используют специальные фитинги. Сначала опишем способы соединения, которые можно использовать, если раструб чугунных труб остался цел.
Уплотнитель из резины
Такое соединение труб осуществляется довольно быстро и просто. Прослужить соединение может 8-10 лет, после чего, скорее всего, потребуется замена резиновой прокладки. Перед тем, как соединить пластиковую трубу с раструбом чугунной, нужно проделать следующие операции:
- тщательно очистить все детали, необходимо удалить остатки предыдущих уплотняющих материалов и грязь;
- далее нужно подготовить резиновый уплотнитель, на него наносят герметик (по внешней стороне;
- подготовленный уплотнитель нужно вставить в чугунный раструб.
Теперь осталось только с усилием вставить гладкий конец канализационной трубы из пластика в раструб. Глубина введения – 5-8 см.
Зачеканивание
Это традиционный метод, его много лет используют для создания соединений чугунных труб. Но зачеканка подойдет и в том случае, если планируется соединить пластиковую трубу с чугунной, имеющей раструб. Способ выполнения работы:
- на гладкую часть подготовленных пластиковых труб наматывается подмотка изо льна, наматывают материал в несколько слоев;
- теперь можно вставлять полимерный элемент в чугунную трубу;
Преимущество этого метода соединения в том, что оно получается очень прочным. Если резиновый уплотнитель придется менять через несколько лет, то такое соединение прослужит намного дольше.
Недостаток способа в том, что раствору нужно дать время на высыхание, поэтому пользоваться канализацией можно будет только через пару суток, а при установке резинового уплотнителя ждать не придется.
Силикон
Этот способ соединения чугунных деталей трубопровода с пластиковыми используется в том случае, если после введения пластиковой детали в раструб остается зазор шириной не более 2 мм. В этом случае, использовать зачеканку нерационально, намного удобнее воспользоваться сантехническим силиконом. Порядок работ:
- деталь из пластмассы, а также внутренняя часть чугунного раструба должны быть очищены самым тщательным образом. Кроме того, место соединения необходимо просушить;
- пластиковый элемент вставляют в раструб, после чего при помощи строительного пистолета зазор между деталями трубопровода заполняют силиконом. Нужно стараться, чтобы силикон располагался не только по поверхности раструба, он должен заполнить щель. Причем, чем глубже проникнет материал вглубь, тем более надежным будет соединение;
- теперь нужно дать силикону застыть, на это уйдет 3-5 часов в зависимости от толщины слоя.
Если раструб поврежден
Если раструб поврежден, то способы, описанные выше, не подходят. При выполнении монтажа потребуется приобрести дополнительную деталь – переходник, обеспечивающий переход с чугунной трубы на пластиковую. Порядок действий при соединении элементов трубопроводов такой:
- повреждённый раструб аккуратно срезается УШМ;
- края обрабатывают;
- на подготовленную часть чугунной трубы надевают уплотнительное кольцо из резины и резиновую манжету;
- край резиновой детали смазывают герметиком, затем надевают пластиковый переходник;
- смазывают переходной патрубок герметиком и устанавливают еще одно резиновое уплотнительное кольцо;
- после этого можно вставлять в переходник пластиковую деталь.
Зачеканка
Такой метод применяется давно. Он используется при монтаже чугунного трубопровода. В данном случае не применяют резиновые уплотнители. Стыки участков коммуникаций герметизируют посредством пакли (подмотка изо льна). Для упрочнения используется цементный раствор. Этот метод применяется в случае, когда неплотность между стенками чугунных и пластиковых труб составляет 3-5 мм. Инструкция по монтажу коммуникаций с помощью метода зачеканки:
- На пластиковую трубу наносится сантехническая паста, сверху наматывается пакля. Глубина зачеканки составляет 2/3 от длины раструба.
- Изделие заводят в чугунный трубопровод до упора.
- Утрамбовывают паклю, используя узкий шпатель, отвертку.
- Оставшуюся 1/3 часть раструба заполняют полимерцементным раствором. В домашних условиях его готовят из цемента, воды и клея ПВА.
Преимуществом этого метода является высокая степень надежности. Если резиновый переходник эксплуатируется на протяжении 8-10 лет, то благодаря методу зачеканки стык трубопровода будет служить намного дольше. У него есть и недостатки. Так, отмечают необходимость выждать 1-2 дня, пока цементный раствор застынет. На протяжении этого периода пользоваться трубопроводом нельзя. Это приведет к деформации шовного соединения, что в будущем станет причиной разрушения полимерцементного слоя, и появлению течи.
Основные способы
Существуют следующие способы соединения канализационных чугунных труб с пластиковыми:

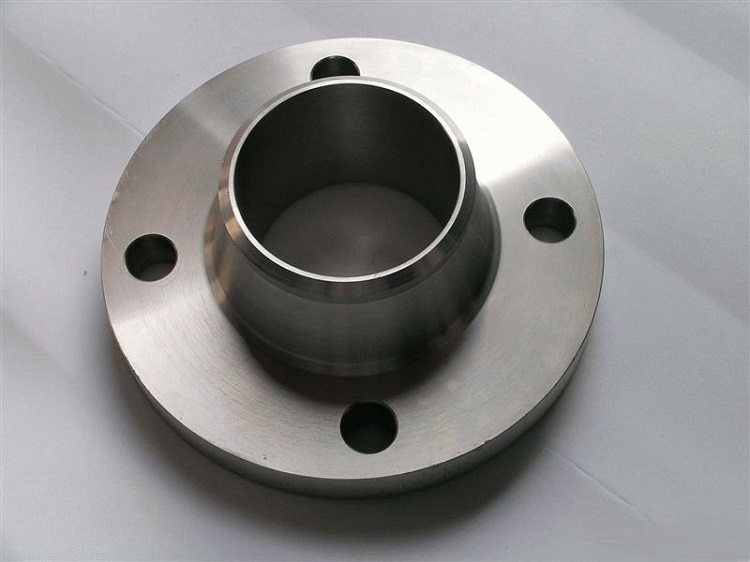

- фланцевое;
- фитинговое;
- с помощью резиновых прокладок;
- запрессовкой пакли или сантехнического льна.
Основные варианты соединения чугунной трубы с пластиковой
Применение фитинга
Чугунные фитинги для труб канализации
С технической точки зрения, оптимальное решение — это использование фитинга, специального переходника из прочного поливинилхлорида. Он имеет резьбу на одном конце и раструб для ввода пластиковой трубы на другом. Фитинги используются, если чугунная труба не имеет раструба на конце, либо его использование невозможно.
Потребуется плашка для нарезания внешней резьбы, фитинг подходящего калибра, ФУМ-лента либо сантехнический лен или пакля. Необходимо срезать чугунный раструб болгаркой по металлу или ножовкой. Во время этого нужно следить, чтобы чугун не раскололся.
Нужно очистить чугун от загрязнений и краски и нарезать на нем резьбу на 3—5 см. Провести повторную очистку от пыли и остатков металла и намотать несколько витков ФУМ-ленты или льна для герметизации резьбы и прикрутить фитинг.
После этого останется только вставить конец водопроводной или канализационной трубы в манжету фитинга.
Если используется литой фитинг без резьбы, то вначале в раструб помещают уплотнительное кольцо, закрепляя его специальным клеем, а потом в него вставляют узкий патрубок фитинга.
Пресс-фитинг для соединения металлической и пластиковой труб
Резиновые прокладки
Упростить монтаж возможно с помощью резиновых прокладок, если чугунная часть хорошо сохранилась, ее края и внутренняя поверхность ровные, не проржавевшие и без сколов. Как правило, в таком состоянии остаются раструбы прочных и толстых канализационных труб.
Предварительно очищается раструб от загрязнений и ржавчины.
Резиновую прокладку-переходник подходящего калибра нужно хорошо промазать силиконовым герметиком. Вставить в соединение до упора, но не менее чем на 3 см. После этого в манжету ввести патрубок подсоединяемого водопровода. Работа окончена.
Схема соединения труб с помощью резиновой прокладки
Льняная подмотка
Заделка стыков чугунных канализационных труб с помощью льяных прядей
Запрессовка льняной подмоткой используется, если недоступны другие способы соединения, либо как временная мера. На пластиковую трубу в месте стыка плотно наматываются несколько слоев сантехнического льна или пакли. Она вставляется в канализационное соединение, лен запрессовывается в щель ножом или шпателем и герметизируется силиконовым герметиком, либо смесью из цемента и клея ПВА. Останется выждать сутки, и соединением допустимо пользоваться.
Такое соединение канализационных труб можно использовать ограниченное время (до года), пока не появится возможность установить более надежную конструкцию.
Как соединить пластиковую трубу для канализации с металлической
При ремонте в помещении может выполняться частичная замена устаревших труб на пластиковые. Тогда возникнет необходимость в соединении современных труб с чугунными. Как это сделать?
Неверно поступают сантехники, которые просто вставляют трубы одна в другую и замазывают стык цементом. Из-за этого пластик разрушается, канализация может протекать. Причина – в разном расширении при нагревании, поэтому нарушается герметизация системы. Если трубы подвергаются ударам или вибрации, также возможно появление протечек.
Есть несколько способов для соединения пластиковых и чугунных труб. Выбор того или иного метода для установки канализационной системы будет зависеть от того, есть ли на чугунной трубе раструб. Если выяснилось, что он присутствует, необходимо докупить дополнительные элементы. Понадобится специальный переходник для установки в раструб. Размеры этой детали стандартные, подходящие для чугунных труб диаметром 50 или 110 мм. Встречаются также раструбы с нестандартными параметрами, стоит заранее уточнять это в магазине.
Перед соединением труб проводится чистка раструба от загрязнений и ржавчины. Специальный переходник устанавливают внутрь, предварительно смазав детали составом для герметизации. Переходник должен быть прочно закреплен. Затем в него вставляют трубу из пластика. Система готова к использованию. Этот способ является простым и качественным. При необходимости трубы можно прочистить, разобрав конструкцию. Обязательно соблюдайте уклон по направлению к стояку.
Если чугунная труба не имеет раструба, то необходимо приобрести два переходника соответствующего диаметра. Обязательно проводится очистка краев от грязи. Первым на трубу надевают резиновый переходник, затем на него – пластиковый. В последний будет устанавливаться труба для сточных вод. Места соединений всех труб и переходников обрабатывают силиконовым герметиком, чтобы предотвратить появление протечек. Такой способ установки канализации тоже хорошо себя зарекомендовал, при необходимости конструкцию можно разобрать и прочистить.
Еще одним приспособлением для соединения труб канализации является хомут. Иногда его делают самостоятельно, но лучше приобрести деталь соответствующего размера в магазине.
Самодельный хомут вырезают из куска резины, оборачивают им место крепления труб и закрепляют с помощью болтов и гаек пластинами из металлического материала. Иногда поступают проще: стык укрывают резиной и заматывают проволокой, тщательно закрутив ее концы.
Забилась канализация в частном доме: что делать
Новое Место │ Инженерные системы23 декабря 2022
Еще одним простым средством является стыковка при помощи переходника – муфты, вырезанной самостоятельно из металлической или пластиковой трубы. Это приспособление надевают на чугунный стояк, оставшиеся отверстия закрывают монтажной пеной или уплотняют эластичными прокладками.
Все перечисленные методы можно применять именно для канализационных труб, так как эта система не подвергается воздействию давления воды. Если же по трубам будет течь вода под напором, то необходимо производить стыковку металлических магистралей и пластиковых деталей только с использованием резьбы.
Подписывайтесь на нас в соцсетях, чтобы не пропустить свежие обзоры, акции и новости.
✧ Наш YouTube
✧ Мы Вконтакте
✧ Мы в Одноклассниках
✧ Мы в Инстаграм
✧ Мы в Facebook
*
Звоните по телефону +7 (499) 501-15-98 — наши менеджеры всегда рады ответить на ваш звонок!
*
Компания «Новое место»: жить за городом с комфортом!
Определение и назначение канализационного тапера

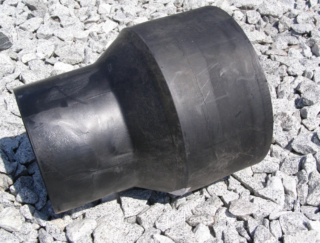

Переходник полипропиленовый с чугуна на пластик

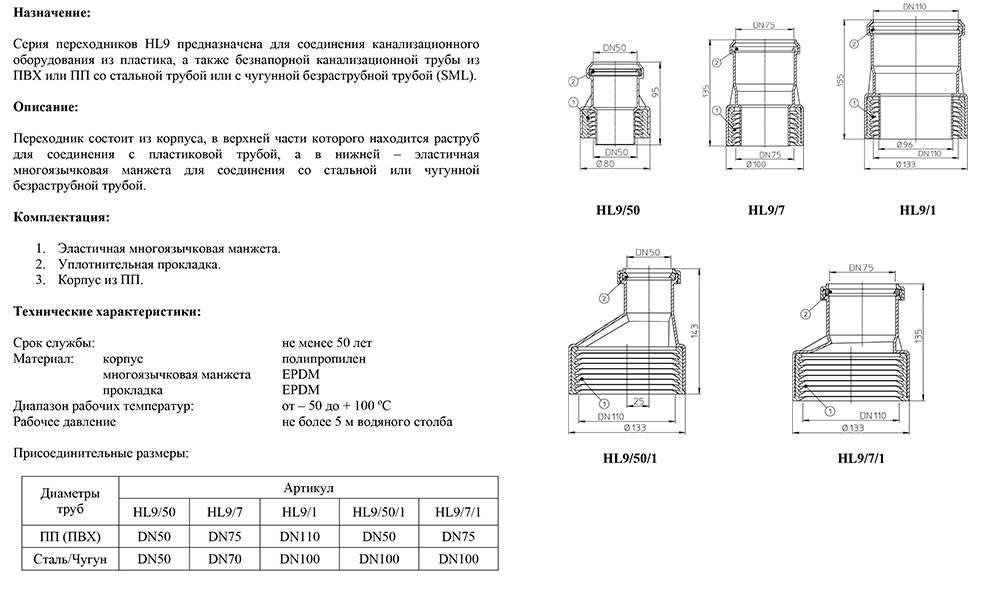

Переходники из чугуна в пластик служат двум целям: они соединяют элементы разного диаметра и из разных материалов. Применяются в системах внешней и внутренней канализации. По конструкции они делятся на 2 типа:
- концентрические и соединительные вертикальные стойки;
- эксцентрик, служащий в горизонтальных соединениях.
Пластиковые переходы в зависимости от назначения имеют разную конструкцию:
- Стыки используются для соединения изделий одинакового размера. Они выполнены в форме бочки, внутренний диаметр которой соответствует внешнему сечению труб.
- Компенсаторы устойчивы к гидроударам и перепадам температур.
- Контуры – форма изделия помогает обойти препятствие в трубе, чтобы уменьшить количество элементов.

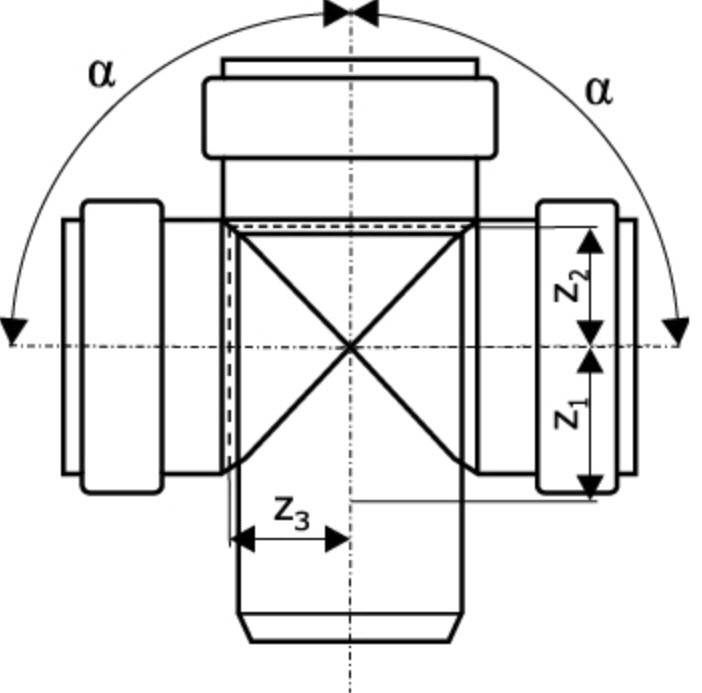

- Тройники и крестовины, позволяющие выполнять электромонтаж различной конфигурации с разным диаметром.
- Уголки с поворотом на 45 – 90 градусов, с резьбой с одной стороны.
Соединение пластиковых переходников осуществляется сваркой, нарезанием резьбы, приклеиванием, с помощью эластичных прокладок.
Материал изготовления
Переход чугунный литой
Для переходников используется различное сырьё:
- чугун;
- сталь;
- полипропилен;
- поливинилхлорид;
- резина.
Современные фитинги из серого чугуна покрывают битумной смесью, которая защищает трубы от коррозии и растрескивания при температурных перепадах. Прочность изделий позволяет использовать их повторно. Они хорошо соединяются с разного рода пластиковыми изделиями. Недостаток в большом весе конструкции.
ПВХ переходниками подсоединяют трубы любой конфигурации от сантехники к выводу в стояке. Изделия позволяют выполнить подключение и изменять направление потока, переходить с одного размера труб на другой. Поливинилхлорид выдерживает температуру в 60 градусов и устойчив к растворённым химическим веществам.
Полипропилен имеет ряд преимуществ перед остальными используемыми материалами. Полимер выдерживает температуру 80 градусов, кратковременно в течение одной минуты — 95 градусов. В стоках допускается показатель кислотно-щелочного равновесия pH от 2 до 12. Однако перед установкой необходимо проверить изделия на устойчивость в конкретных условиях. Переходники из полипропилена устойчивы к коррозии и имеют минимальный вес. Материал хорошо выдерживает ударные нагрузки.
Виды и размеры 110, 50 мм и так далее
Система аэрации канализации различается по назначению, конструкции, изготовителю и диаметру.
Основные типы устройств:
- автоматический – необходим для удаления воздуха под высоким давлением;
- комбинированные: обладают функциональностью кинетической и автоматической разновидностей.
- кинетическая – предназначена для снижения вероятности скопления лишнего воздуха в канализации;
В большинстве случаев для эффективной работы канализации применяется вентиль комбинированного типа. Схема трубопроводов всегда многоуровневая и имеет вертикальную и горизонтальную ориентацию. В зависимости от углов наклона, диаметра трубы и других параметров выбираются наиболее эффективные устройства.
Смотреть видео
Виды канализационных аэраторов по конструкции:
- шаровой кран с запорной пружиной;
- демпфер – устанавливается на больших площадях с повышенным риском гидравлического удара;
- приемная – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
- фланцевые – устанавливаются на участки трубопроводов диаметром менее 20 см, такие устройства способны поворачиваться на 90 градусов или пропускать поток.
- шаровой – подходит для трубопроводов малого диаметра и в большинстве случаев используется для водопровода;
- воздушный обратный клапан – предназначен для септиков и труб диаметром до 40 см;
Каждая из этих моделей также может отличаться типом механизма. Например, межфланцевые аэраторы представляют собой тарельчатую пружину и двойную пленку. Крепление клапана может производиться муфтой или сваркой с фиксацией между фланцами.
Классификация размеров:
- 50 мм – применяется на отводах местной канализации. В большинстве случаев монтируется внутри частного дома или квартиры с горизонтальной ориентацией трубопровода.
- 110 мм – указывает диаметр канализационной системы, в которой предполагается установка клапана. Аэратор бывает двух видов: внешний и внутренний. Наружный устанавливается поверх трубки, а внутренний вставляется в нее с помощью резиновой манжеты.
Канализационная вентустановка 110мм применяется при выводе венттрубы на чердак, а не на крышу (это предотвращает засорение и снижает негативное влияние низких температур), а также для вспомогательных стояков (благодаря этому можно вывести только основной стояк на крышу за установленные на них форточки).
Преимущества аэратора этого типа:
- укорачивается длина трубопровода, благодаря чему достигается его экономия;
- энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электричества.
- бюджетный;
Принцип работы канализационного аэратора 50 мм в большинстве случаев не отличается от 110 мм, однако сфера применения другая. Устанавливается при работе в помещении одновременно нескольких сантехнических приборов (например, унитаза, ванны и раковины); когда в трубопроводе есть элемент, у которого резко меняется диаметр трубы; если уклон неправильный при установке канализационной системы.
- необходимо подключить воздушный клапан к трубам наименьшего диаметра;
- при использовании водостока устройство необходимо подключать на расстоянии не менее 35 см от пола. В противном случае увеличивается риск засорения канала и нарушения его работоспособности.
- прибор устанавливается после последнего гидравлического элемента системы и должен быть над остальными приборами;
Смотреть видео

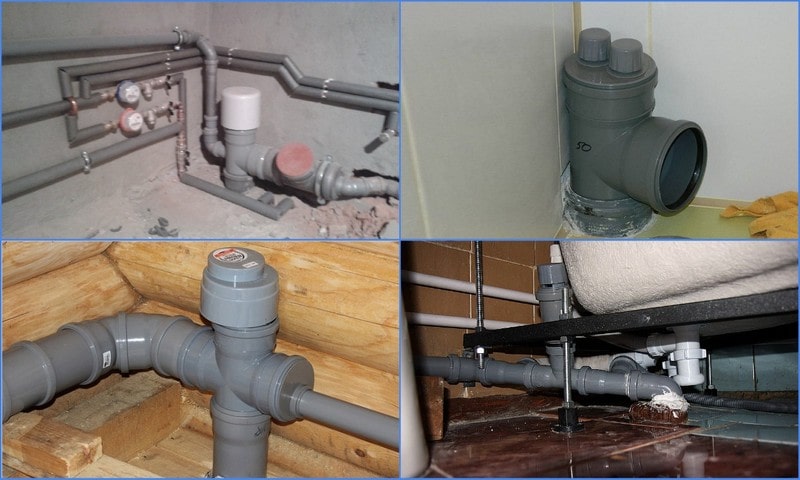

Правильная установка аэраторов
Канализационный аэратор 50 может обслуживать не более двух водопроводных систем. Установите устройство на расстоянии не менее одного метра от места слива. Аэратор во внутренней канализации должен быть в конце сетевой разводки, после последнего устройства. Минимальное расстояние от пола при установке должно составлять 35 см. Устройство монтируется вертикально.
Правильно установленный аэратор прослужит долго, но периодическая проверка состояния клапана обязательна.
Для чего нужен канализационный вакуумный клапан — видео
В частных, а иногда и муниципальных жилых домах при прокладке канализационных коммуникаций своими руками необходимо принимать самостоятельные меры по борьбе с неприятными запахами из труб. Одно из наиболее эффективных решений по устранению запаха, которое обычно используют сантехники, – это использование канализационного аэратора.
Аппарат продается в розничной сети в различных исполнениях, для правильной установки полезно знать принцип его работы, предлагаемый ассортимент, схемы установки. Если размещение аэратора запланировано еще на этапе проектирования канализации дома, можно существенно изменить проект, сделать его более экономичным, а дизайн помещения более эстетичным.

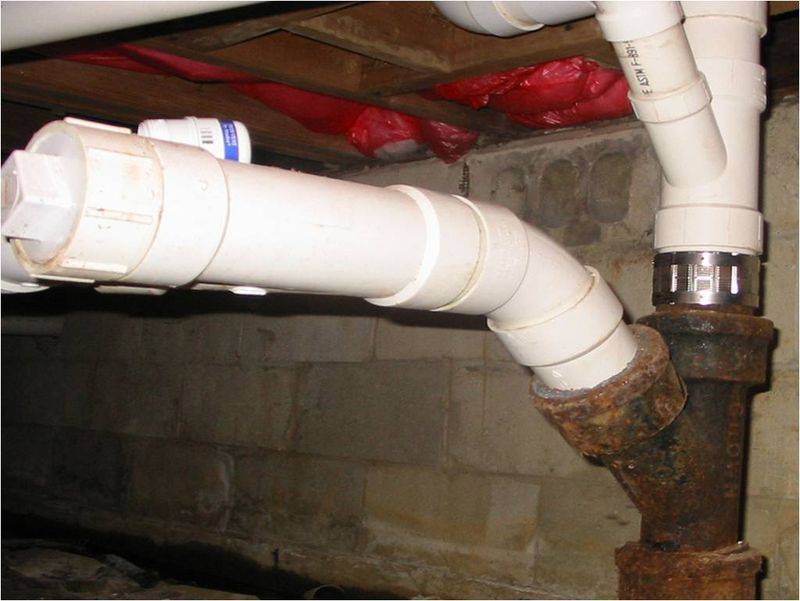

В каких случаях производят соединение трубного чугуна с пластиковым
Необходимость стыковки чугунного и полимерного трубопроводов возникает в следующих случаях:
- Самая распространенная ситуация — это замена внутриквартирной канализации при проведении капитальных или самостоятельных ремонтов. В этом случае демонтируют старые трубопроводы из чугуна внутри квартиры, оставляя тройник с раструбом на центральном стояке. Так как внутренний диаметр чугунного раструбного отвода не рассчитан на подсоединение к нему полимерных труб, монтажнику приходится решать проблему состыковки отличными от непосредственного соединения трубопроводов способами.
- Не менее распространенный случай при капитальных и обычных ремонтах в квартирах — обрезание пришедшего в негодность участка вертикально расположенного металлического стояка с заменой его на полимерную канализацию. В этом случае приходится опускать гладкостенную трубу из чугуна в раструб полимерного трубопровода при помощи переходных фасонных элементов.
- Если при тех же ремонтных работах в квартире остается часть металлической канализации, то ее обычно обрезают и приходится иметь дело с подсоединением полимерного изделия к гладкостенной трубе.

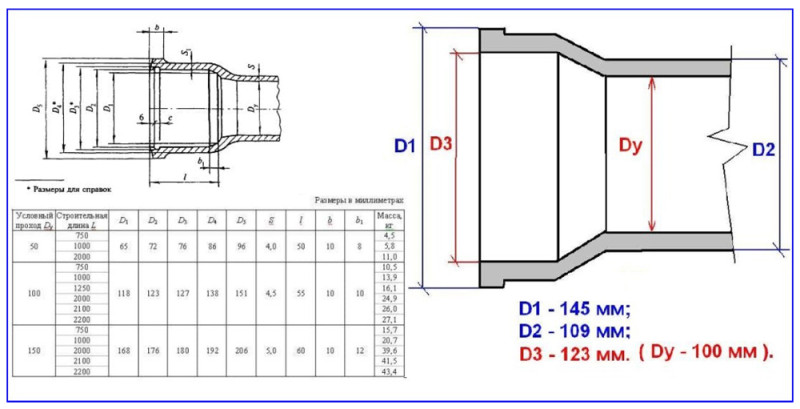

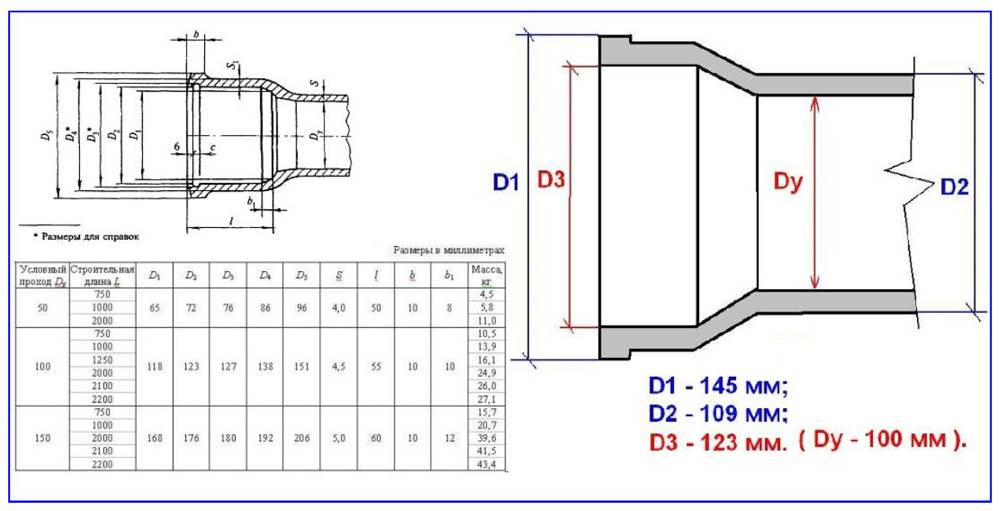

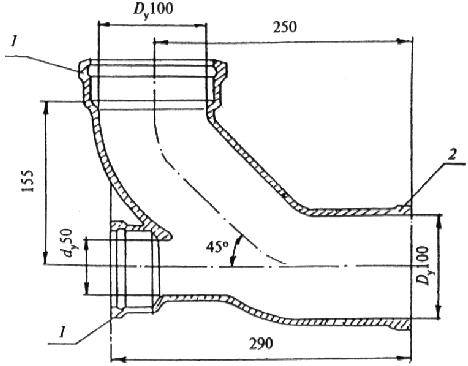

Рис. 2 Размерные параметры труб из чугуна
Материал изготовления
Переход чугунный литой Для переходников используется различное сырьё:
- чугун;
- сталь;
- полипропилен;
- поливинилхлорид;
- резина.
Современные фитинги из серого чугуна покрывают битумной смесью, которая защищает трубы от коррозии и растрескивания при температурных перепадах. Прочность изделий позволяет использовать их повторно. Они хорошо соединяются с разного рода пластиковыми изделиями. Недостаток в большом весе конструкции.
ПВХ переходниками подсоединяют трубы любой конфигурации от сантехники к выводу в стояке. Изделия позволяют выполнить подключение и изменять направление потока, переходить с одного размера труб на другой. Поливинилхлорид выдерживает температуру в 60 градусов и устойчив к растворённым химическим веществам.
Полипропилен имеет ряд преимуществ перед остальными используемыми материалами. Полимер выдерживает температуру 80 градусов, кратковременно в течение одной минуты — 95 градусов. В стоках допускается показатель кислотно-щелочного равновесия pH от 2 до 12. Однако перед установкой необходимо проверить изделия на устойчивость в конкретных условиях. Переходники из полипропилена устойчивы к коррозии и имеют минимальный вес. Материал хорошо выдерживает ударные нагрузки.
Размеры чугунных и пластиковых труб
Внутренняя канализация подавляющего числа индивидуальных домов и коммунальных квартир монтируется из двух трубных типоразмеров — 110 мм и 50 мм. Из трубы большого диаметра установлен стояк и смонтирован канализационный трубопровод, соединяющий его с унитазом. 50 мм трубой прокладывают магистрали от кухонных моек, раковин и ванн, душевых кабин к центральному стояку.
Чтобы понять, каким способом лучше произвести соединение чугунной канализационной трубы с пластиковой, полезно рассмотреть их размерные параметры, типовые значения которых для:
Чугуна. Стоит отметить, что размеры любых труб из металлов задаются условным проходом Ду, которой примерно равен диаметру их внутреннего проходного канала.
Для трубного чугуна это внутреннее сечение в 50 и 100 мм. Чтобы определить наружные размеры в окружности, к данным цифровым значением необходимо добавить толщину трубной стенки S. Для 50 мм трубы ее стандартное значение 4 мм, для 100 мм трубы — 4,5 мм. В результате элементарных вычислений получаем наружные диаметры труб 58 и 109 мм.
Что касается размеров их раструбовых отводов, то внутри они имеют конусную форму, которая оптимально подходит для состыковки зачеканкой. У 50 мм трубы размеры раструба изнутри 65 — 72 — 76 мм, у 100 мм — 118 — 123 — 127 мм. Следует отметить, что в указании размеров переходных фасонных элементов проставляют средние значения – 72 и 123 мм.
Пластика. Для внутридомовой канализации повсеместно используют пластиковую трубу из поливинилхлорида (ПВХ) серого цвета. Ее размерные параметры задаются наружным диаметром, типовые значения которого 50 и 110 мм. При рассмотрении любых способов их подключения внутренние размеры в окружности и толщина стенок (может существенно меняться у изделий с разными классами кольцевой жесткости SN) не играют никакой роли — все соединения ПВХ производятся снаружи на трубу.

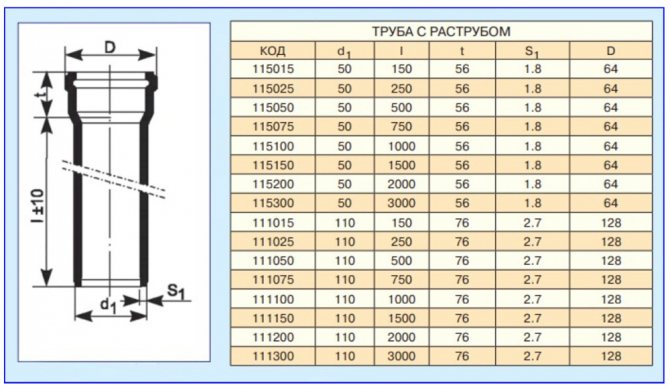

Рис. 3 Размеры пластиковых канализационных труб
Устройство
Конструкция канализационного аэратора не отличается особой сложностью, устройство состоит из следующих основных частей:
Клапан. Предназначен для плотного закрытия канала, поэтому в его конструкции есть эластичный элемент, прикрепленный к пластиковому основанию. Он выполнен в виде двух основных конструкций: стержня с резиновым кольцом (поплавковый клапан) или упругой диафрагмы.
Прокладка Упругая резиновая прокладка на корпусе служит для герметизации соединения при установке канализационного аэратора внутри (снаружи) отрезной трубы d110 мм.
Рамка. Он изготовлен из ПВХ-пластика и предназначен для установки в выхлопной трубе стояка диаметром 110 мм, либо может быть размещен на подходящих трубах диаметром 50 мм, имеющих соответствующий диаметр. Внутри корпуса есть перегородки, направляющие поток воздуха при вентиляции.
-
Крышка. Закрывает верхнюю часть корпуса аэратора, позволяя разобрать агрегат для ремонта или обслуживания.
Аэраторы 110 мм – конструктивное устройство различных модификаций
Материал изготовления
Переход чугунный литой
Для переходников используется различное сырьё:
- чугун;
- сталь;
- полипропилен;
- поливинилхлорид;
- резина.
Современные фитинги из серого чугуна покрывают битумной смесью, которая защищает трубы от коррозии и растрескивания при температурных перепадах. Прочность изделий позволяет использовать их повторно. Они хорошо соединяются с разного рода пластиковыми изделиями. Недостаток в большом весе конструкции.
ПВХ переходниками подсоединяют трубы любой конфигурации от сантехники к выводу в стояке. Изделия позволяют выполнить подключение и изменять направление потока, переходить с одного размера труб на другой. Поливинилхлорид выдерживает температуру в 60 градусов и устойчив к растворённым химическим веществам.
Полипропилен имеет ряд преимуществ перед остальными используемыми материалами. Полимер выдерживает температуру 80 градусов, кратковременно в течение одной минуты — 95 градусов. В стоках допускается показатель кислотно-щелочного равновесия pH от 2 до 12. Однако перед установкой необходимо проверить изделия на устойчивость в конкретных условиях. Переходники из полипропилена устойчивы к коррозии и имеют минимальный вес. Материал хорошо выдерживает ударные нагрузки.
Соединение с помощью резиновой прокладки
Период эксплуатации резинового уплотнителя составляет 8-10 лет, но, учитывая его минимальную стоимость, проблемы при замене не возникнут. Если долго не менять данный элемент, он теряет эластичность, трескается, перестает восстанавливать форму после воздействия нагрузок. В результате на данном участке появится течь. Процесс демонтажа при замене уплотнителя производится по той же схеме, что и установка.
Резиновая манжета характеризуется сложной конфигурацией. Поверхность данного элемента имеет множество выступов, которые проходят по всей длине окружности изделия. Благодаря этому обеспечивается максимальное уплотнение при установке труб. С помощью манжеты предпочтительно выполнять соединение чугунных коммуникаций с раструбом. В данном случае расширение на трубе позволяет легко установить пластиковое изделие.
Чугунная труба с раструбом
Подключение чугунных коммуникаций через резиновый переходник можно выполнить, руководствуясь инструкцией:
Производится очистка металлической трубы от ржавчины, загрязнений. Для этого используют абразивные приспособления (металлическую щетку). В случае когда с внутренней стороны трубы образовались углубления, неровности можно сгладить посредством силиконового герметика. Его наносят и равномерно распределяют
Когда неровности устраняются, излишки материала нужно удалить, причем делать это следует осторожно, иначе деформированные участки вновь очистятся от герметика.
Чтобы резиновый уплотнитель был прочно зафиксирован, перед установкой металлической трубы необходимо нанести на наружную поверхность изделия герметик. После этого нужно сразу установить переходник в трубопровод.
Следует завести пластиковую трубу в раструб чугунного трубопровода
Глубина установки составляет 50-80 мм.
Чугунная труба без раструба
Если по каким-то причинам расширение на срезе коммуникаций отсутствует, подключение все же можно произвести, однако степень его надежности будет ниже, т.к. в данном случае дополнительно используется пластиковый переходник. Инструкция по монтажу трубопровода из разных материалов:
- Если срез неровный, следует удалить участок трубы вместе с ним. Затем край зачищают.
- В полость трубы устанавливают резиновую прокладку, предварительно обработав ее наружную сторону силиконовым герметиком.

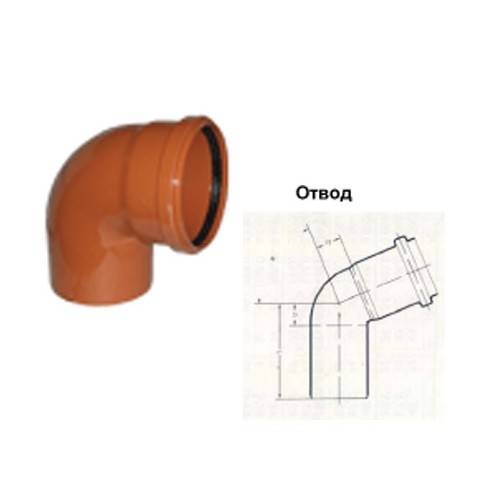

- На данном участке выполняется монтаж пластикового переходника в чугунный трубопровод. Конфигурация этого изделия разнится. Пластиковый переходник может быть выполнен в виде колена или иметь форму цилиндра. Его устанавливают в полость чугунной трубы на глубину 50-80 мм.
- На последнем этапе выполняется установка пластикового трубопровода в предварительно вмонтированный переходник. При этом также следует использовать резиновый уплотнитель. При его установке наружную поверхность обрабатывают силиконовым герметиком.
Особенности выполнения фланцевого соединения
Фланцевые соединения целесообразно применять при больших диаметрах труб. Для соединения гладкой канализационной трубы с фланцем чугунной необходимо использовать различные переходники. Наиболее подходящим для пластиковых труб является свободный фланец
При его выборе следует обращать внимание на отсутствие заусениц и острых краев. Они могут повредить пластиковую трубу
Особенности этого соединения следующие:
- лучше использовать прямой бурт с конусным переходом для обеспечения прочности соединения;
- свободный фланец, который опирается на конусный бурт, используется, чтобы соединить трубы диаметром больше 20 см;
- свободный фланец, который опирается на свободный бурт, применяется для тяжелых и средних полимерных труб с диаметром до 15 см; для легких – с диаметром до 30 см.
Для начала необходимо обрезать трубу в месте предполагаемого соединения. Срез при этом должен быть ровным. Далее на трубу надевается свободный фланец и резиновая прокладка
Важно, чтобы напуск ее за трубный срез не превышал 1 см. После этого надвинуть на прокладку фланец и соединить болтами
Необходимо равномерно затягивать болты, не превышая усилий, изложенных в спецификации.
Фланцевое соединение используется, когда нужно соединить трубы диаметром свыше 20 см
