Кассетный камин

Особенности установки

Легкость конструкции в отношении с кирпичным камином приводит к тому, что установка кассетного камина не потребует энергоемких подготовительных работ. В зависимости от ветхости напольного покрытия можно предусмотреть некоторые меры по предупреждению нарушения целостности пола. Точную массу устройства можно прочитать среди характеристик в техническом паспорте.

Угловой вариант размещения, позволяющий экономить жилое пространство

Конструкции дымохода следует уделить особое внимание. Благодаря тому, что ее температура достигает высоких значений, необходимо изолировать трубу от корпуса, обеспечив между ними зазор и поместив в него специальный изоляционный материал, например, минеральную вату

Но зато позволительно делать изгибы, не боясь того, что сажа будет оседать в коленах.

Деревянные полы нельзя использовать, как основу. В месте установки камина следует вырезать сектор и возмести бетонную тумбу. По периметру, вокруг камина, оставив зазор между стенами, согласно рекомендациям в паспорте устройства, сами стены можно облицевать огнеупорным материалом, например, плиткой. То же самое можно сказать и про площадку около камина

Обратите внимание на расположенные неподалеку подводящие провода и примите все необходимые меры, чтобы их обезопасить от плавления.

В качестве дымохода можно использовать уже смонтированный вентиляционный канал, но ему придется провести тщательную диагностику. Важным требованием является герметичность соединения труб дымохода. Для этих целей лучше всего использовать готовые специальные муфты.

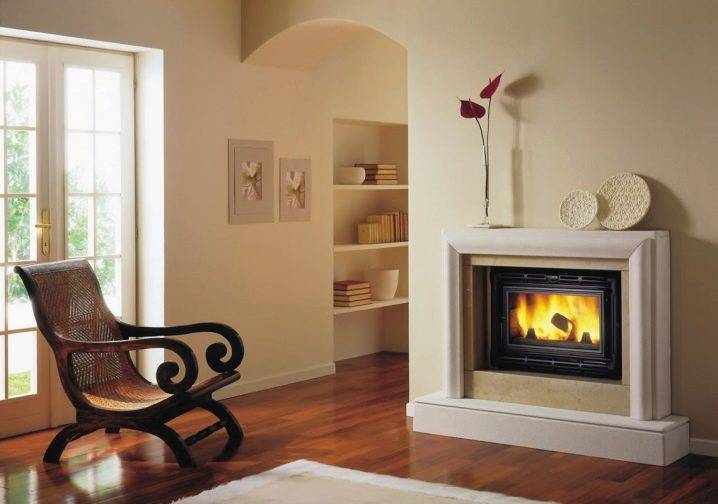

Традиционный портал в светлых тонах

Труба дымохода на улице поднимается на тот уровень, который указан в паспорте устройства, так как каждый камин по-своему требователен к степени разрежения воздуха (тяге). Если вытяжку приходится делать самостоятельно, то желательно соорудить ее каркас из металлического уголка, а обшить стенки можно гипсокартоном. Не забудьте внутреннюю поверхность дымохода отделать алюминиевой фольгой.

Настала очередь финишной отделки камина. Если вы выбрали вариант с порталом, то его обязательно стилизовать под интерьер помещения. Дизайнеры рекомендуют использовать не только сочетающиеся цветовые гаммы, но и контрастные. Неплохо в светлой комнате будет смотреться камин кирпичного цвета.

Кстати, есть вполне универсальные цвета и текстуры, которые подойдут к любому интерьеру, если вы не можете определиться со стилем. Например, отделка декоративным камнем подчеркивает приверженность к классическому стилю. Он во все времена был и будет актуальным

Осторожно применяйте плавкие материалы. Несмотря на то что внешний корпус кассеты изолирован, подобные меры предосторожности никогда не помешают.

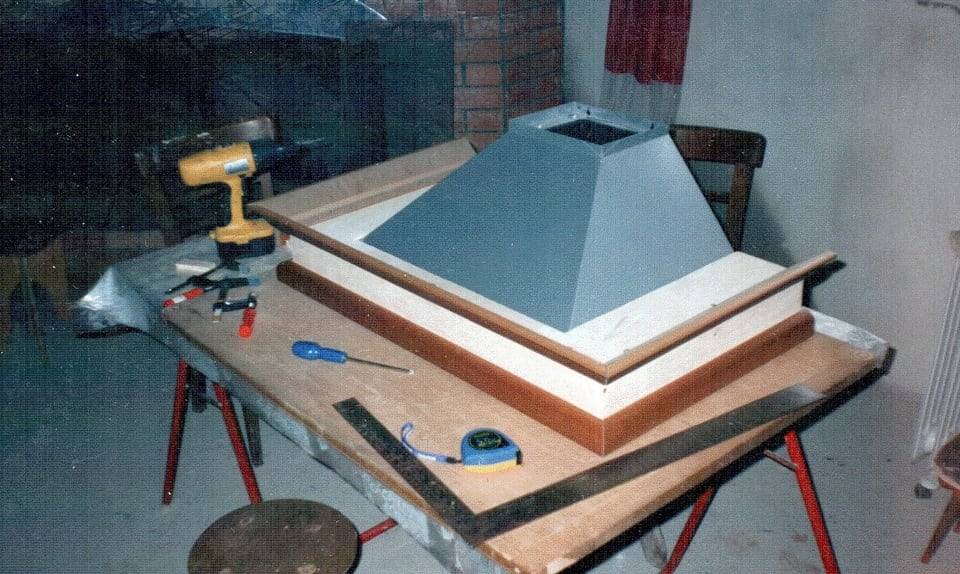

Изготовление вытяжки

Ее можно сделать из кирпича, камня и огнестойкого гипсокартона. Первые два материала не горят, поэтому для них можно не выполнять теплоизоляцию. Для последнего она является обязательной.

Если вытяжку делают из камня или кирпича, то ее постепенно выкладывают вверх, оставляя смотровой лаз (его величина может достигать 25х50 см) и вентиляционные отверстия.

В верху любой вытяжки всегда делают купольную теплоизоляцию. Она представляет собой утепленное минеральной ватой перекрытие, которое находится под потолком. Оно параллельно ему. Над этим перекрытием в вытяжке должны быть вентиляционные отверстия. Через них также будет двигаться теплый воздух. Их главная роль – выравнивание давления в пространстве над купольной теплоизоляцией. На каждом вентиляционном отверстии размещают решетку.

Вытяжку из гипсокартона изготавливают так:

1. Берут металлический профиль и собирают каркас. Отдельные отрезки профиля соединяют между собой. Для этого применяют шурупы.
2. К внутренней части каркаса крепят теплоизоляцию. Она должна быть сделанной из минеральной ваты и алюминиевой фольги. Последняя должна находиться ближе к середине вытяжки.
3. Разрезают и крепят гипсокартон. Для разрезания его на части используют ножовку.
4. Вырезают в гипсокартоне и теплоизоляции смотровой лаз и вентиляционные отверстия. Размер лаза и отверстий определяется производителем. Отверстие лаза закрывают дверкой из гипсокартона. На нее клеят теплоизоляцию. К вентиляционным отверстиям подсоединяют воздуховоды и устанавливают решетки.
5. Стыки листов гипсокартона зашпаклевывают.
6. Вытяжку красят.

После установки кассетного отопительного прибора нужно подождать 2 недели. За это время конструкция высохнет.

Принцип работы кассетного камина

Подобный вариант камина отличен от традиционного прибора отопления:

• — функционирование очага заключается в непрерывном движении воздуха вокруг кассеты, — холодный воздух жилища поступает в топку устройства через специальные отверстия, — стенки топки раскаляются, очаг прогревается,
• — именно это тепло и получает воздух, который проходит рядом. В помещение нагретый воздух поступает через решетки, вставленные в короб кассеты,
• — для того чтобы повысить результативность в распределении воздушного потока, при ассемблировании изготовляют особенное разделение горячего воздуха по разным комнатам одного жилища. Сущность этой установки совсем несложна, в топливной камере камина фиксируется специальный металлический кружок, который меняет направление воздушного потока. Таким образом, воздух поступает не в каминный короб, а в вентиляционные каналы, имеющие разводку,
• — в кассету камина направляется воздух жилища, используемый в результате топки устройства. во время сжигания выделяется определенное количество тепла и подается в помещения. Подобный способ теплоотдачи был назван «лучистой энергией». Использованный воздух, насыщенный угарным газом отправляется в дымоход, а оттуда в атмосферу.

Выбираем тип топки

Если вы решили установить кассетный камин, в самом начале нужно сориентироваться, какой тип вы хотите использовать. Вообще, любой камин можно использовать в двух направлениях, — он конкретно применяется либо для украшения дома, тогда функция отопления обеспечивается слабо, либо камин выступает в роли основного или дополнительного источника обогрева, тогда функция декорирования отходит на второй план.

При выборе камина-обогревателя нужно обратить внимание на мощность конструкции. Кроме всего прочего, учитывать нужно и количество комнат, которые очаг должен будет обогревать, так как площадь также влияет на мощность отопительного устройства

На стадии планирования выбирают тип камина по расположению его в жилище, это может быть пристенный, угловой или центральный очаг.

 Важно! Имеется большое количество приспособлений, которые могут сделать работу камина более совершенной. Обычно такие конструкции функционируют от сети

Во время покупки очага учитывайте сечение проводки, так как мощность камина будет зависеть от сечения кабеля проводки.

 Выделяют два типа топок: открытые и закрытые. Первые характеризуются простотой устройства и практически мгновенным нагревом дома. Но, как уже было сказано выше, тепло будет поступать в помещение только то время, пока в камине горит огонь.

 Более производительными считаются камины, которые относятся ко второй группе, потому что они могут аккумулировать тепло в своем массиве после горения топлива. Для их изготовления используется огнеупорная керамика, чугун или легированная сталь. Произведенная с использованием таких материалов кассета может работать с повышением КПД на пятьдесят процентов в сравнении с остальными конструкциями.

От того, каким образом выполнено архитектурное решение дома, а также установлен сам очаг, выбирают кассету камина. При возможности лучше купить вертикальную кассету, которая может одним нажатием кнопки трансформировать устройство из закрытого в открытый. Во время монтажа вертикальной конструкции нужно учитывать то обстоятельство, что внешний вид сооружения должен измениться, так как топка немного смещается внутрь.

 Кассеты для камина могут отличаться по материалу. Самым экономичным считается стальной вариант, чугунная конструкция в строке средних цен, а самый дорогой – очаг, дополненный футеровкой из шамота, он более прочный и долговечный.

 При желании владельца кассету можно легко заменить, так как она легко изымается и просто меняется.

Кладка постамента

Ее можно сделать из любого прочного материала. Можно использовать кирпич, газобетонные блоки или природный камень.

Обычно его выкладывают из трех рядов кирпича. При этом по центру, то есть под самым камином, делают камеру. Она должна доходить до самой стены. В месте, где верх камеры примыкает к стене, нужно сделать отверстие, через которое будет поступать холодный воздух. Дальше он будет подниматься сквозь пространство между металлическим камином и стеной. Размеры отверстия и зазора между стеной и камином зависят от модели отопительного устройства. Они указываются в технической документации.

Если планируется сделать более широкий и глубокий постамент, то выступающие элементы можно украсить каменными плитами.

На место, где будет стоять камин с кассетой, наносят штукатурку и выравнивают ее. Далее ставят асбокартон и лист железа.

Особенности закрытых кассетных очагов

Кассетные камины установка которых не требует существенных временных затрат и серьёзных физических усилий, имеет следующие отличительные особенности:

Конструктивные особенности	Описания и разъяснения
Эффективность	Установка кассетного камина с закрытым очагом является максимально эффективной и мощной. Такие устройства имеют высокий КПД и могут выполнять роль как главного, так и дополнительного источника отопления дома. Открытые модели не отличаются высокой эффективностью и достаточной теплоёмкостью. В данном случае весь нагрев уходит не в стенки конструкции, а в воздух и тем самым не позволяет выполнять качественное отапливание. Такие камины выполняют декоративную роль.
Компактный дымоход	Устройство кассетных каминов включает в себя дымоход. Данный элемент имеет небольшое сечение и укороченный размер. Это делает использование и размещение такого отопительного агрегата максимально удобным. За счёт укороченной дымоходной трубы продукты горения и распада достаточно быстро выводятся на улицу и не задерживаются во внутренней части очага.
Наличие кассет	Каминная кассета является основной отличительной особенностью данной конструкции. Данный элемент отвечает за равномерность и скорость нагрева и позволяет выполнить максимально быстрое отапливание помещений. Для равномерного распределения воздушных масс, могут использоваться специальные вентиляторы, которые производят распределение горячих воздушных масс. Некоторые модели, имеющие каминные кассеты оснащаются встроенными воздуховодами, которые подают воздух произвольно. При необходимости такие воздуховоды можно перекрыть в верхней части клапанами.
Доступная стоимость	Цена на такие модели является доступной по сравнению с электрическими и дровяными установками. Стоимость обусловлена простым принципом работы и минимальным набором функций. Самым бюджетным вариантом станет камин кассетный устройство которого представлено стальным корпусом и простой дверцей укомплектованной горизонтальным механизмом.

Для того чтобы подробней ознакомиться с такими отопительными установками и узнать что представляет собой камин кассетного типа, рекомендуем также просмотреть фото, собранные в данной статье.

Формирование стоимости и выбор интерьерного решения

Камин кассетного типа может иметь и створки с вертикальным откидным механизмом. Такие печи имеют более высокую стоимость за счёт своего уникального дизайна, различной формы и отделки.

Самым лучшим выбором станет отопительный агрегат со створками, оснащёнными огнеупорным стеклом. Оно может быть как полностью гладким и прозрачным, так и матовым, рефренным и цветным, а также выложенным мозаикой. Многие производители оснащают свою продукцию полезными и важными функциями. Например, за счёт постоянной циркуляции воздуха внутрь конструкции, стекло может самостоятельно очищаться и менее склонно к возникновению различных загрязнений.

В целях пожарной безопасности все элементы конструкции

Для хранения дров и брикетов часто используется небольшая дровница предусмотренная конструкцией портала

Напольная поверхность в пределах

Особенности работы

вертикальнымипрямоугольника

Пример таблицы

Детальное описание

Удобное размещение

Встраиваемый биокамин отличается своим удобным размещением. Благодаря возможности встроить конструкцию в стену, нишу или мебель, камин не занимает много мета и исходя из размеров очага выгодно смотрится как в небольшом и среднем по площади помещении, так и в достаточно просторных апартаментах. Также он универсален и может размещаться как в квартире, так и в частном доме (не требует проведения дымохода и дополнительного монтажа). Может устанавливаться уже после проведённого ремонта.

Кассетный камин invicta

С чего начинается строительство кассетного камина

Если в доме уже есть капитальный дымоход, нет сомнений в том, где расположить камин. У дымохода проводится подготовка всех поверхностей, к которым будет примыкать камин.

Даже кассетный камин требует проекта. Лучше всего планировать расположение источника тепла на стадии строительства дома

А если стройка идет в готовом пространстве, нужно уделить внимание безопасности конструкции, составив общую схему монтажа камина.
После определения места монтажа, нужно сделать основание под камин. Для этого прямо на пол укладывают слой изоляции (или теплоизоляции)

На нее делают армированную бетонную стяжку под постамент камина. Толщина стяжки до 15 мм. Небольшой вес будущей конструкции позволяет не ломать готовый пол, чтобы укрепить основание камина.
Для сооружения постамента удобно использовать газобетонные блоки. Придайте им форму и необходимые размерные параметры рашпилем или ножовкой. Впоследствии этот прочный материал можно оштукатурить или облицевать.
Для укладки газобетонных блоков понадобится раствор или клей. Кладка производится обычным способом. Но нужно учесть, что портальный порог потребуется оформить сразу же. Скажем, натуральным камнем. К постаменту каменный цоколь приклеивают, используя термостойкий клей или фиксируя материал дюбелями и шурупами. Создавая основание для «начинки» камина, нельзя забывать о технических отверстиях для последующего техобслуживания камина. Вентиляционные и смотровые лазы камина после завершения отделочных работ закрывают декоративными решетками.
После завершению кладки нужно выровнять верхнюю стенку постамента. Для этого ее штукатурят цементным раствором, 10-15 миллиметровым слоем. Обязательно используется слой асбокартона и железа для теплоизоляции. Его кладут под место для кассеты.
Точно рассчитайте место установки каминной кассеты в готовом постаменте: необходимо спланировать достаточное количество места для системы обогрева, рассчитать его так, чтобы металлорукав-дымоход мог удобно подсоединяться к части этой системы в кассете. Если кассета-топка монтируется в уже существующий камин, главное, — герметично подключить ее к дымоходу. Мобильная каминная кассета устанавливается на готовый постамент. Лучше сначала поставить ее на бруски и затем по очереди извлечь их, позаботившись о том, чтобы кассета надежно и четко вошла в подготовленную нишу.

Каркас и облицовка кассетного камина

Приступаем к облицовке основания и полки очага. При использовании газобетонных блоков, по периметру конструкции нужны стальные уголки, которые будут каркасом конструкции. Их сваривают на внешнем углу.

1. Для оформления каминной полки можно применить мрамор, который укладывается на термостойкий клей. Требуется дать клею как следует просохнуть. Чтобы плиты не сместились во время сушки, их стягивают с каминным основанием струбцинами.
2. Дюралевый или профильный каркас легко удержит гипсокартонную обшивку, которую крепят саморезами по металлу (19-25 мм).
3. Помимо обшивки потребуется закрепить на каркасе защитное стекло для кассеты.
4. После стекла к каркасу прикрепляют и теплоизоляционные маты, одна сторона которых должна быть фольгированной.
5. Если хотите оформить место для хранения дров, к каркасу нужно прикрепить кронштейны, на которых будет установлена полка для хранения топлива. Она тоже отделывается теплоизолирующими матами.
6. Облицовывают каркас любым декоративным материалом: плитка, изразцы, натуральный или искусственный камень. Обязательно применение термоклея, чтобы камин служил вам долгие годы.

Кассетный камин с воздуховодами

В процессе эксплуатации может быть использована система естественной и принудительной конвекции воздуха. С использованием воздуховодов — специальных труб, коробов и вентиляторов могут отапливаться помещения, отстоящие от нагревателя на значительном удалении. Некоторые виды отопителей этого типа при открытой дверце легко превращаются в обычные с открытым пламенем.

Что такое кассетный камин

Принцип его действия состоит в том, что горячий воздух, нагреваемый изолированной топкой с наружной стороны, через воздуховоды попадает в помещение, обогревая его. Наилучшим материалом для изготовления следует признать чугун. Этот материал долго держит тепло и отдает его в окружающее пространство.

Важно! Стальные корпуса и кожухи имеют существенный недостаток. При неправильной эксплуатации они могут получать дефекты, которые называют — прогар

Стенка утончается, становится хрупкой, а в дальнейшем образуется не предусмотренное отверстие, угрожающее пожарной безопасности и ведущее к возможности попадания в помещение вредных для дыхания человека продуктов горения.

Отдельную группу составляют конструкции угловой модификации. Такой тип обогревателя, сохраняя все полезные свойства и качества, позволяет разместить его так, что он занимает меньше места в сравнении со стандартными видами.

Размеры устройств зависят от назначения и конфигурации. Так, для встраиваемых топок они определяются высотой, шириной и глубиной. Для отстоящих — вводится понятие габаритов, то есть того места, объема и площади, которую они будут занимать в помещении после установки.  Эти сведения потребуются для проектирования размещения и последующего подведения стационарных инженерных сетей и коммуникаций:

• водопровода;
• принудительной конвекции и вентиляции — труб и коробов;
• электрического питания;
• дополнительной декоративной подсветки;
• систем безопасности.

Хорошо, если помещение, в котором планируется установка, будет оборудовано системой автоматического предупреждения и пожаротушения.

При строительных работах в помещениях с отопительными системами следует в минимальном количестве использовать отделку с повышенной горючестью.

Совет! Предметы обстановки интерьера — кресла, диваны, столы, ковры, гобелены, тканевые шторы и портьеры должны находиться на безопасном удалении от источника пламени.

Отдельно стоящие каминные отопители  могут иметь собственную облицовку и украшения в виде литых металлических накладок и керамических или каменных изразцов с рисунками или плитки. Иногда их внешний вид стилизуют под различные эпохи, а моделям присваивают экзотические имена, например, Везувий, Бранденбург и другие аналогичные. Так, что это позволяет очень просто вписывать обогреватели в интерьеры любых помещений с разнообразной отделкой.

Выпускаются изделия как своими производителями, так и заграничными. Отечественный вариант, практически не уступая импортным ни в безопасности, ни в использовании оптимальных материалов, ни в качестве изготовления, обычно отличается не слишком большой ценой и достойным выбором.

Среди заграничных производителей на российском рынке выделяются скандинавские страны, особенно отопители из чугуна, Финляндия. Они характеризуются повышенным коэффициентом полезного действия (КПД), выпускаются как для встраиваемого, так и для отдельно стоящего исполнения.

Еще один популярный производитель — французская компания Supra (Супра), славящаяся своей изысканной отделкой и облицовкой.

Кассетная печь камин

Фото: Кассетная печь камин

Если отопитель устанавливается в небольшом помещении с круглогодичным использованием (например, дачном или садовом домике), он может быть совмещен с печью, имеющей варочные конфорки и духовку для приготовления пищи.

Устройство, использующееся как декоративный элемент интерьера, лучше отапливать, используя для дома дровяные материалы в виде колотых бревен или крупных обрезков досок.

Когда же устройство необходимо только для отопления — в дело могут пойти любые горючие материалы — уголь, старая бумага и макулатура, прессованные брикеты из опилок и других отходов деревообрабатывающих предприятий.

Особенности монтажа

По сравнению с кирпичным, кассетный тип легче и дополнительного усиления не требует. Его можно монтировать даже на перекрытии многоэтажки

Дымоход

У камина с кассетой есть свои тонкости установки, которые также надо учесть при выборе устройства. Дымоходы таких приборов всегда под неусыпным контролем. Предельная температура с угрозой перегрева – основная причина пристального внимания.

При эксплуатации кассетного камина можно использовать трубу с меньшим сечением, чем обычно. Допускается также при монтаже дымохода применять большее изгибов, так как в кассетном камине даже при продолжительном и интенсивном горении сажа не оседает.

Правила установки:

1. Кассетный камин безопаснее, чем традиционный, но только при соблюдении всех правил его монтажа.
2. Плоскость для фиксации должна быть абсолютно ровной . При деревянных полах слой дерева надо снять и установить бетонное основание, приподняв его до уровня пола.

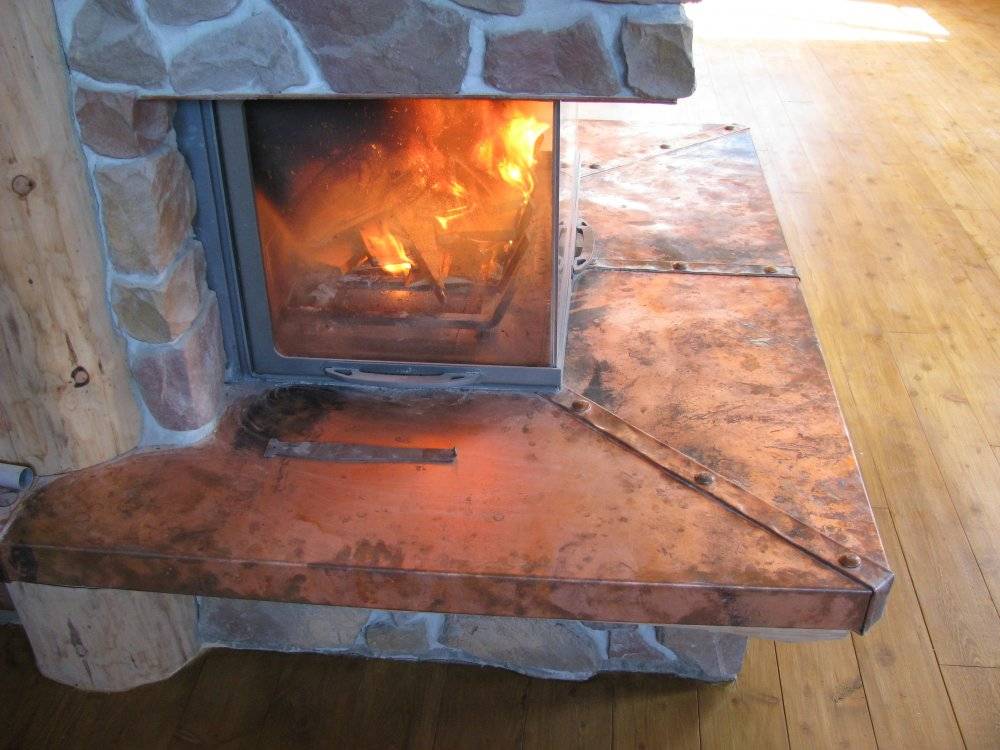

3. Площадку вокруг камина также необходимо выложить термоустойчивой плиткой. Стены, находящиеся рядом с отопительным прибором, лучше освободить от отделки и обработать защитными материалами.
4. Выбирая место для печи в доме, следует обезопасить его от контакта с электропроводкой.
5. Если в доме есть действующий дымоход подходящего сечения, его надо прочистить и использовать для монтажа труб в готовый канал, сэкономив на расходах.
6. Манжеты и муфты зафиксируют трубы жестко и прочно.
7. Новый дымоход должен иметь выход на улицу, зафиксированный снаружи.
8. Для грамотного монтажа надо сделать зазоры между топкой, полом и стенами. Уточнить расстояния можно в техпаспорте прибора.
9. Вытяжку обкладывают камнем, кирпичом, гипсокартоном. Изнутри на стенах и отделочном материале крепится отражающая теплоизоляция.
10. Чтобы отразить тепло и защитить оборудования от перегрева, пользуются базальтовой или алюминиевой фольгой. Для резки гипса подходящего размера используют обычную ножовку. Гипсокартонные конструкции фиксируют термостойким клеем. Для крепежных элементов короба для монтажа вытяжных решеток в гирсокартоне проделывают отверстия.

Перед первой топкой камина надо дать конструкции полностью просохнуть. Обычно на это уходит до двух недель.

Финальная отделка

Шпатлевкой известкового типа обрабатывают стыки гипсовых соединений. Поверхность можно покрыть акриловой краской. Чтобы деревянные детали служили долго, их пропитывают воском. Это предотвращает высыхание с растрескиванием при работе печи. Для насыщенного цвета и глянца кирпича его покрывают раствором уайт-спирита.

Собрать камин, таким образом, вполне возможно и своими руками. Если утечки нет, значит, кассета вставлена правильно. Огонь можно установить на минимальной отметке в виде тлеющего огонька или сделать мощное пламя, обеспечивающее теплом долгое время. Современные камины с кассетой имеют высокий КПД ─ до 85%.

На видео – кассетный камин, скомбинированный с варочной печью.

Камин является отражением домашнего очага. Он создаёт благоприятную атмосферу, говорит о гостеприимстве хозяев и придаёт дизайну необычность и притягательность. Один из видов – кассетный камин. Оборудование может быть кирпичным либо выполненным из металла. С кассетным камином можно не бояться за возникновение пожара. Он станет привлекательным элементом для любого помещения.

Кассетный камин в интерьере

Принцип работы

Алгоритм действия кассетного камина прост.

Кассета и воздух нагревается посредством огня.

Первое время воздух локализируется в центре устройства, а затем начинает двигаться через каналы, что прикрепляются к внешней части каркаса. Так тепло попадает в помещение.

Количество каналов может быть разным, все зависит от желания владельца и разновидности камина. При необходимости допускает мгновенное перекрывание канала.

Когда распределение тепла по комнатам приходит к завершению, топка снова наполняет свежим воздухом. Он попадает в металлическую коробку благодаря отверстиям, расположенным на нижних участках боковых стен каркаса.

Преимущества и недостатки кассетных каминов

Кассетные камины для дома имеют множество преимуществ, а именно:

• закрытый тип топки намного лучше сохраняет тепло. Меньшее количество теплого воздуха уходит в дымоход, тем самым помещения хорошо отапливается;
• кассетные камины отличаются от других видов печей компактными размерами и легким весом;
• большинство печей нуждаются в постоянном контроле во время горения, но кассетный тип конструкции наиболее безопасный и позволяет без страха оставлять горящий огонь без присмотра, более безопасным в эксплуатации является только электрокамин;
• топка может быть размещена в любой «кассете», что позволяет применять самые интересные дизайнерские решения для отделки камина;
• благодаря специальной регулирующей системе можно выбирать необходимую интенсивность пламени;
• кассетные камины разрешено устанавливать в многоквартирных домах.

В использовании камина как отопительного прибора есть несколько недостатков:

• камин отапливает помещение только во время своей работы. Как только поленья прогорают, камин перестает поставлять теплый воздух;
• чтобы поддерживать комфортную температуру в комнате длительное время, камин нужно топить каждые 5 часов.

Кассетный камин имеет больше плюсов, чем минусов. Он является одной из самых удачных моделей для печного домашнего отопления.

Параметры выбора

И дешевые каминные топки, и инсерты премиум-класса обладают базовыми характеристиками, которые следует учитывать при выборе оборудования

Так, при выборе топки любого класса и производителя нужно обратить внимание на вес и габариты изделия, на его конструкцию и метод установки (к стене, в угол, в центр помещения, между двумя комнатами, в нишу в стене). Важными параметрами выбора также являются: мощность топки, оснащение современными функциями, количество дверец и стекол, возможность разводки горячего воздуха по соседним помещениям или подключения гидро контура для создания автономной системы водяного отопления дома и горячего водоснабжения

При выборе топки также нужно учитывать габариты и дизайн выбранной или планируемой облицовки, ее совместимость с требуемой топкой. Важным фактором также является необходимость или ее отсутствие по покупке и монтажу противопожарных стенок и изоляции, защитных предтопочных листов, установки фундамента. И, конечно, к любой дровяной топке требуется качественный и правильно установленный дымоход.
