Требования к кладке вентиляционного и дымового канала при стройке дома

Переток воздуха — зачем он необходим в каждом доме?

Каждый дом должен быть оборудован перетоком воздуха. Такая система позволяет свободно циркулировать воздушным массам по всей площади помещения. Для сооружения такой системы нужно установить в дверях переточные решетки.

//www.youtube.com/watch?v=qfPpG94aLgg

Несмотря на то что многие считают такую конструкцию некрасивой, портящей дверное полотно, она необходима, чтобы температурный режим, воздушные массы естественным образом равномерно распространялись по всей площади дома.

Специалисты нашли выход для тех хозяев, которые не хотят делать отверстия в дверном проеме. Они предлагают при установке межкомнатной двери оставлять свободное пространство в 2 см между полом и нижней частью.

Многие сталкиваются с вопросом, входит ли кухонная вытяжка в расчет вентиляционной системы для дома. Ответ однозначный — нет. Такая система работает только по мере необходимости и выводит принудительно потоки пара, копоти, жира, которые образуются от работы плиты. Она не предназначена для воздухообмена внутри комнаты и никак не может выполнять функцию вентиляционного канала.

//www.youtube.com/watch?v=KYAuTUZbpD4

Любой дом, квартира не могут полноценно и качественно функционировать без наличия вентиляционной системы. Ее правильное оборудование позволит создать оптимальный микроклимат в помещении и предотвратит появление плесени, грибка, неприятных запахов.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

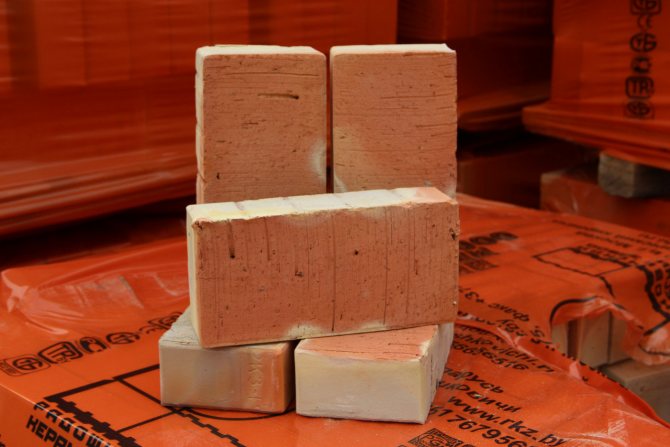

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

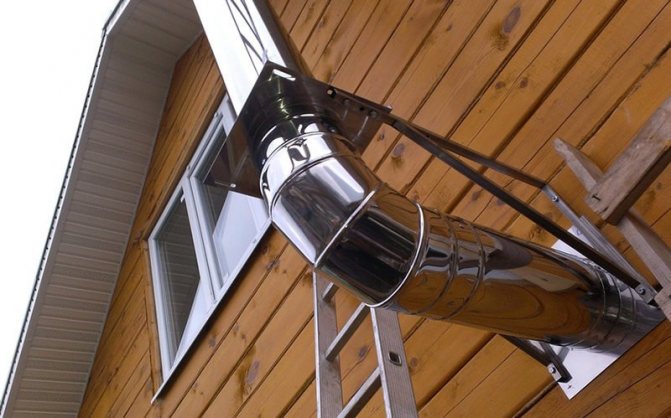

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

Дымовой канал может включать только 1 колено – при выходе из печи или котла.
Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

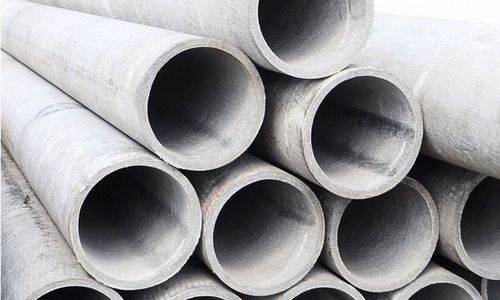

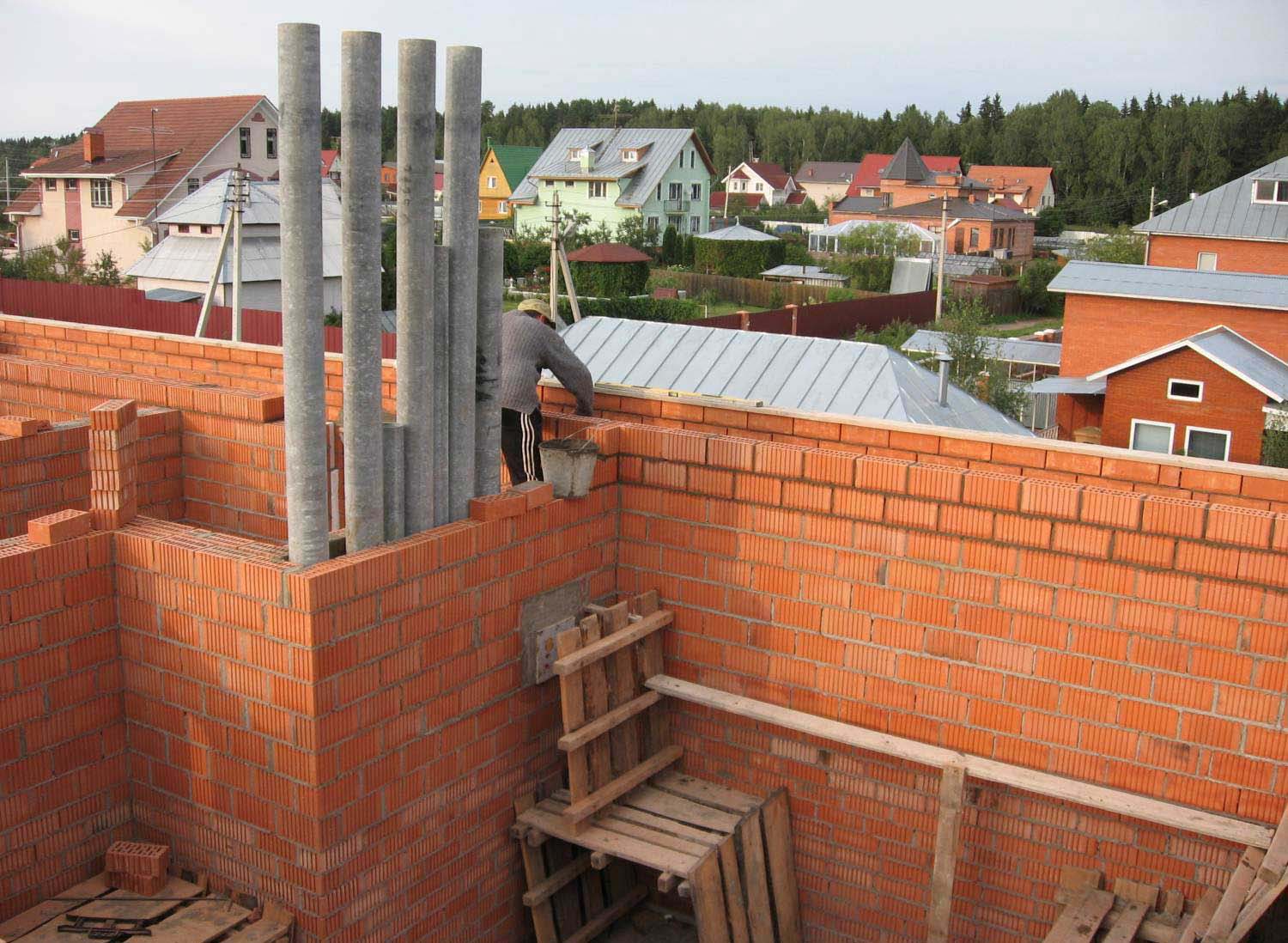

Асбестоцементные трубы

Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

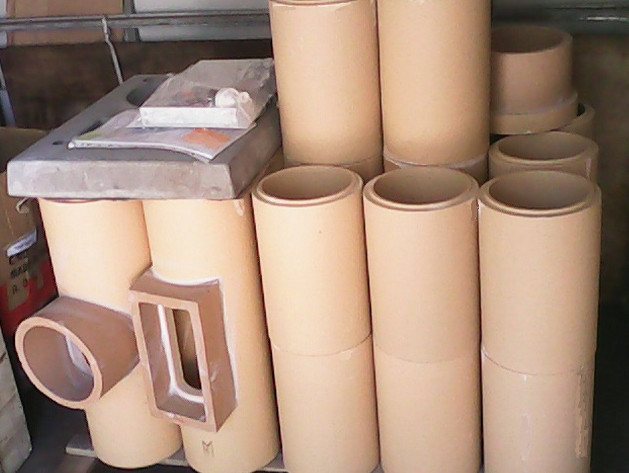

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Керамические трубы

Гофрированная нержавейка

Основные ошибки и способы их устранения

Вентиляционные шахты должны обеспечивать хорошую тягу.

Только в этом случае система сможет полноценно функционировать, и в доме гарантированно будет качественный воздухообмен. Наибольшую проблему вызывает обеспечение тяги в тех помещениях, в которых нет окон. Решение этой задачи весьма простое: наряду с вытяжной, необходимо устроить приточную вентиляцию.

Современные пластиковые окна достаточно герметичны, поэтому препятствуют нормализации воздухообмена в помещении. Для того, чтобы устранить эту проблему, рекомендуется выбирать модели с щелевой вентиляцией. В этом случае хорошая тяга обеспечена не только в летний, но и в зимний период.

Дымовые каналы в частных домах необходимо регулярно очищать от сажи

Это особенно важно для тех строений, в которых установлены отопительные печи или камины. Наслоения копоти будут снижать тягу, что явится причиной проникновения в жилое помещение дыма

В вентиляционные шахты можно устанавливать небольшие вентиляторы. Есть модели простые или с датчиками контроля температуры и влажности воздуха. Эти приборы гарантированно обеспечат хорошую тягу. Важна и облицовка выходных отверстий шахт.

Для жилых и производственных помещений выбирают пластиковые или металлические решетки. Для выходных отверстий труб нужны специальные конусообразные колпаки или дымники.

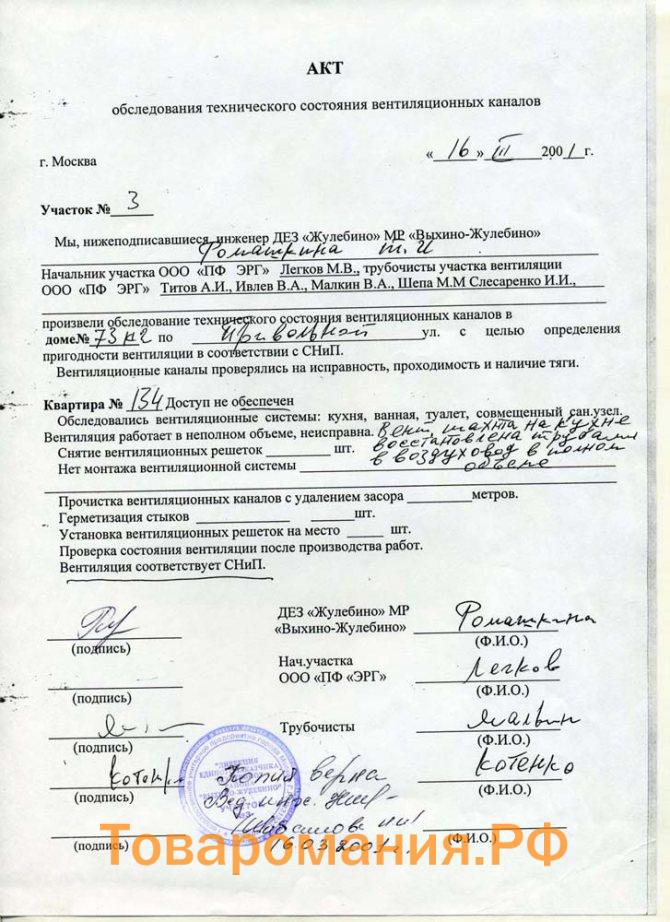

Акт проверки

Что включает в себя акт проверки дымохода или вентиляционного канала? Перечислим его пункты:

Дата.
ФИО лица, проводившего обследование.
Наименование объекта, где проводился осмотр.
Должность и ФИО лица, представляющего объект.
Юридические данные организации, которой принадлежит объект.
Список факторов, которые подвергались оценке – от наличия необходимой документации до проверки состояния микроклимата.
Заключение.

Когда может потребоваться этот акт? Множество организаций, включая службу газообеспечения, жилищную проверку и УГПС, могут захотеть взглянуть на этот документ во время одной из инспекций. Его отсутствие повлечет за собой юридические последствия, которых любой из нас хотел бы избежать.

Для таких случаев следует подготовить специальный пакет документов, включающий в себя:

Заполненный акт со специальной голограммой.
Копию лицензии, выданной МЧС, с печатью.
Копии протоколов, подтверждающих уровень подготовки специалистов, проводивших инспекцию.

Варианты конструкции систем

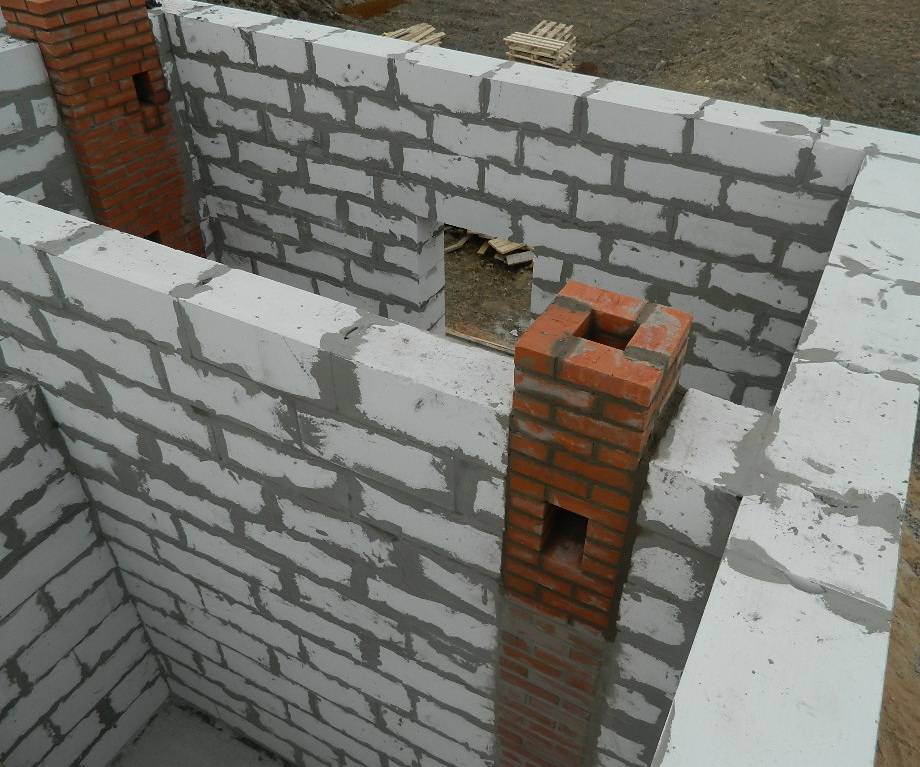

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

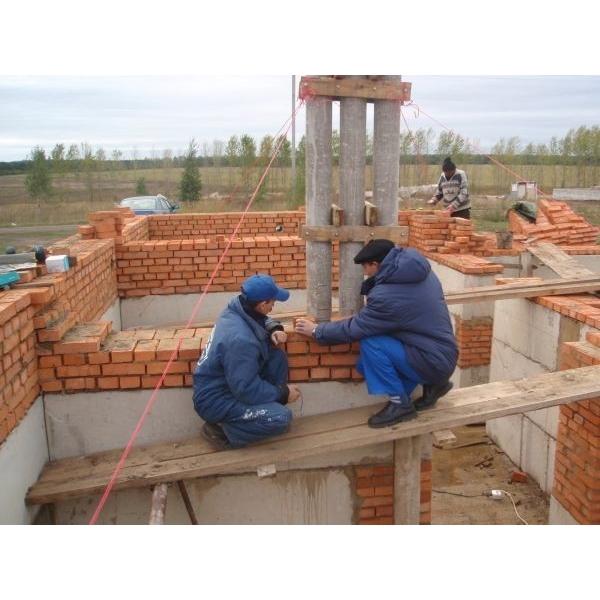

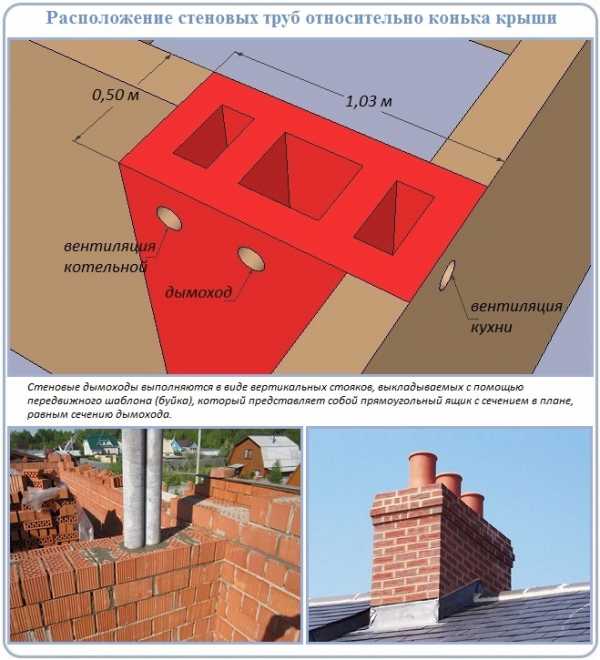

Стеновая труба

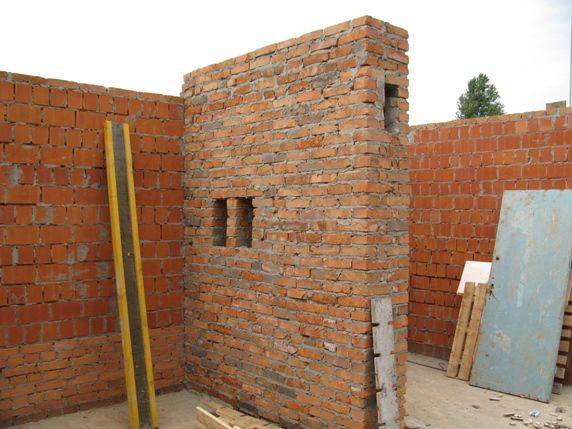

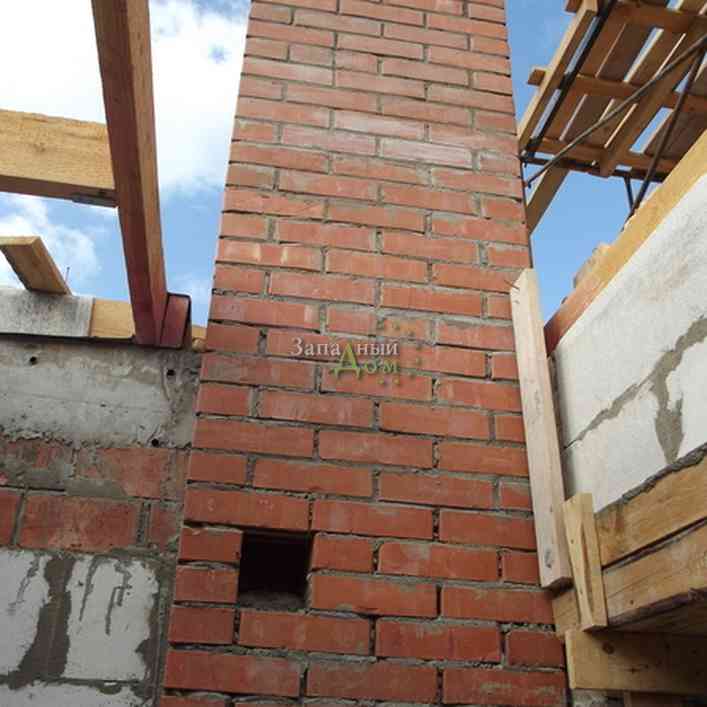

Кирпичный дымоход монтируют во внутренних стенах Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

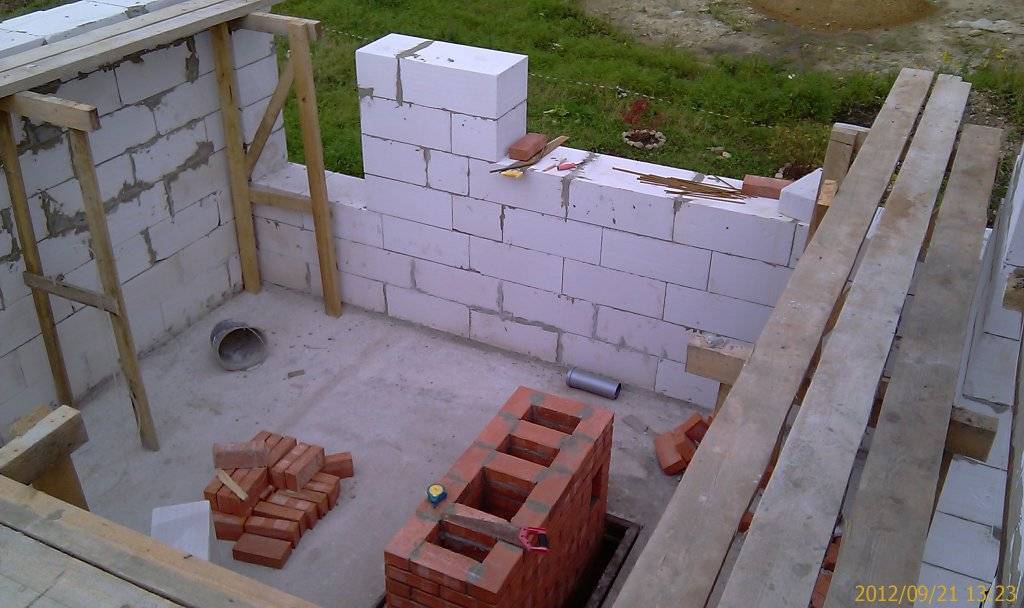

Кирпичный дымоход на собственном фундаменте Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

Плохой фундамент или основа
Неподходящий кирпич
Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Подключение вытяжки

В кухне может «не хватать» действия только вентиляции, устроенной в стене, особенно, если часто готовят и кухня небольшая. Выручает вытяжка, которая удаляет неприятный воздух из кухни

Важно правильно подключить ее к вентканалу. Расстояние до вентшахты желательно чтобы было минимальным

Иначе эффект вытяжки будет снижен

Да и смотрятся длинные воздуховоды некрасиво

Иначе эффект вытяжки будет снижен. Да и смотрятся длинные воздуховоды некрасиво.

Для подсоединения нужны специальные воздуховоды и переходники. Соединяют элементы герметично. Для безопасности и эффективной работы важны ряд правил. При подключении вытяжной трубы она не должна перекрывать вентиляционный канал целиком: когда не работает, — действует основная вентиляция, от тяги воздуха. Для этого нужно не забыть поставить решетку над входом вытяжной тубы.

Чтобы вытяжка не подвела, нужно чтобы у воздуха не было препятствий

Вот почему важно, чтобы длина воздуховода была покороче. А о поворотах вообще лучше забыть

Качественной тяге будет способствовать и гладкость трубы

Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Качественной тяге будет способствовать и гладкость трубы. Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

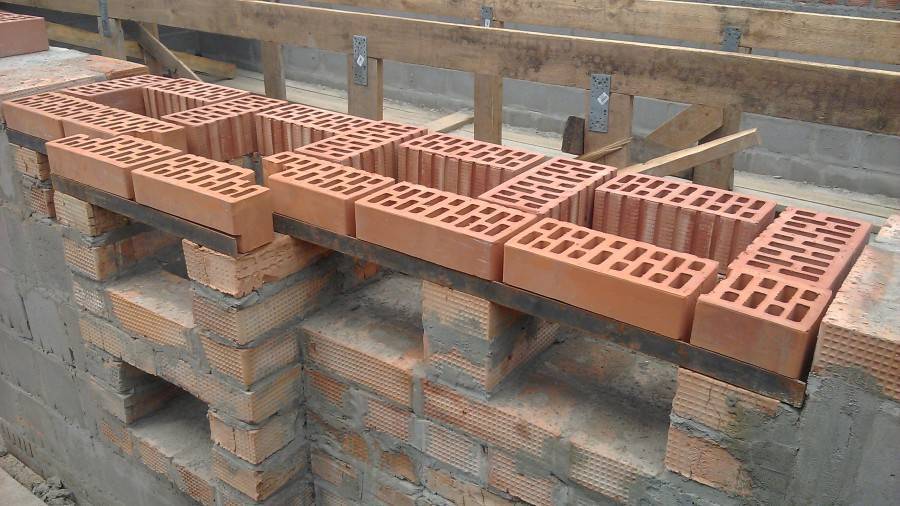

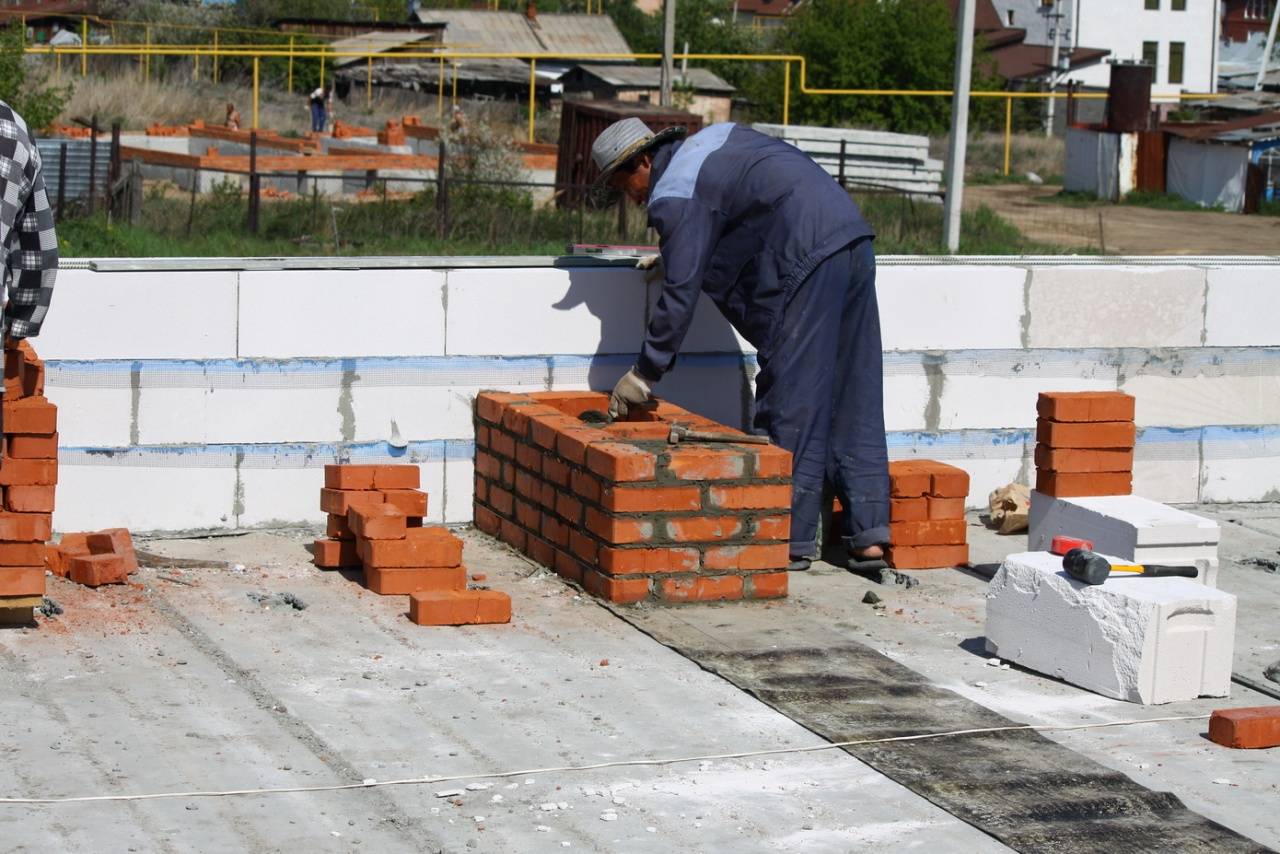

Технология кладки

Самым продуктивным способом, поэтому популярным, считается двойная кладка кирпича с вертикальным квадратным ходом. Для кладки вентканала используется полнотелый кирпич, а раствор применяется такой же, как и для кладки стен. Когда дом строится из кирпича, то в его стенах нужно заранее спроектировать вентиляцию.

Итак, рассмотрим технологию кладки канала. Первым делом, необходимо сделать разметку, применяя инвентарный складной шаблон. Этот шаблон можно изготовить самостоятельно. Нужно использовать доску размером 14х250х2.5 см, сделать в ней вырезы, соответствующие вентиляционному каналу на плане стены.

Самый обычный размер канала 140х140мм. Для того что бы канал был максимально ровный и уберечь его от загрязнения, для кладки используются буйки. В виде буйков можно использовать деревянный короб, который должен соответствовать размерам нашего воздуховода.

Его высота должна быть не менее высоты семи кладок кирпича. Буёк вставляется в середину канала, и перемещается выше через семь – восемь кладок кирпича. Все швы необходимо хорошо заделывать раствором, это избавит от проникновения дыма или паров в комнаты, возле которых проходит сам канал. Вентиляция может примыкать к

Какие проблемы могут возникнуть?

Во время постройки двух печей и объединения их дымохода владельцы загородных домов сталкиваются со следующими сложностями:

задымление верхнего этажа,
слабая тяга,
невозможность растопить верхнюю печь из-за небольшой высоты трубы.

Первая проблема может быть решена путем создания в трубе двух отдельно идущих дымохода. Благодаря этому будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи. Также можно подвести верхний дымоход к основной трубе под наклоном.

Задымление может быть связано и с неровностями трубы. Если во время кладки строитель допустил появление выступов или, наоборот, увеличение сечения прохода, то это может сказаться на движении продуктов горения. При попадании в участок трубы с неровностями, дым начинает изменять траекторию движения и образовывать «завихрения». В результате он может попасть во второй присоединенный проход и дальше в помещение.

При строительстве двух печей следует хорошо подумать – так ли необходимо их соединение в одну трубу. Если это возможно, то от затеи следует отказаться. Но при соблюдении правил кладки дымохода не должно возникнуть никаких проблем.

Какие трубы подойдут

Существует несколько типов труб для дренажных систем:

пластиковый. К ним относятся полиэтилен, пропилен и виниловые продукты;
чугун;
керамика;
асбестовый цемент.

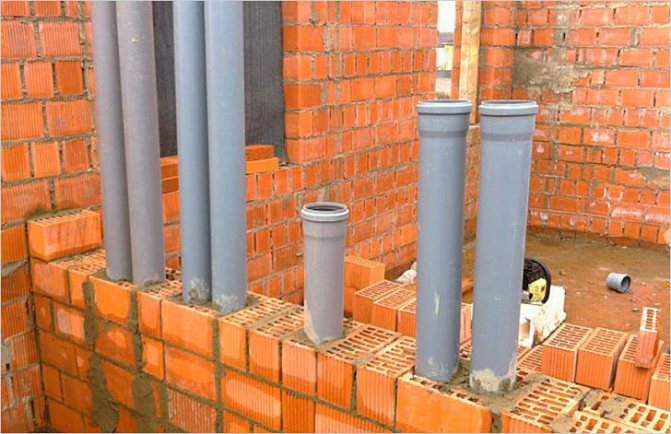

Вентиляция канализационных труб должна соответствовать определенным требованиям:

малый вес. Воздуховоды устанавливаются на стенах или потолках, которые могут быть не готовы к приему дополнительной нагрузки;
герметичность. Утечка воздуха создает ненужную нагрузку на вентиляторы и вызывает сквозняки внутри помещений;
легкий уход, простое обслуживание;
возможность изоляции и глушения.

Для установки вентиляции лучше всего использовать розетки из ПВХ с резиновым уплотнением. Они доступны в сером или красном цвете. Первые используются внутри помещений, вторые – для установки наружных канализационных труб. Это единственный метод установки, не требующий дополнительного оборудования или навыков. Если для вентиляции используется полиэтиленовая канализационная труба, то необходимо использовать сварку. Это усложняет работу, отнимая возможность быстрого демонтажа или переконфигурирования канализационных коллекторов.

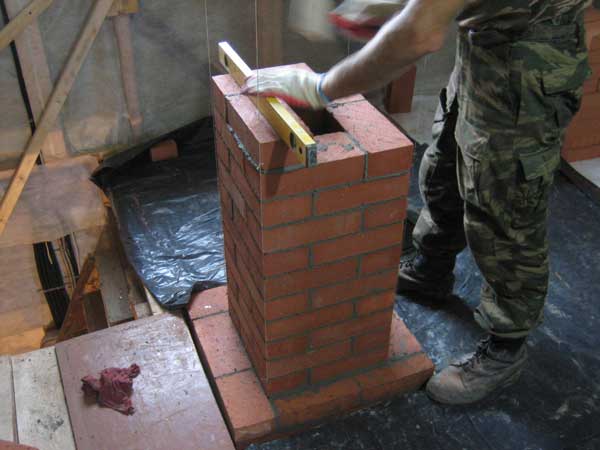

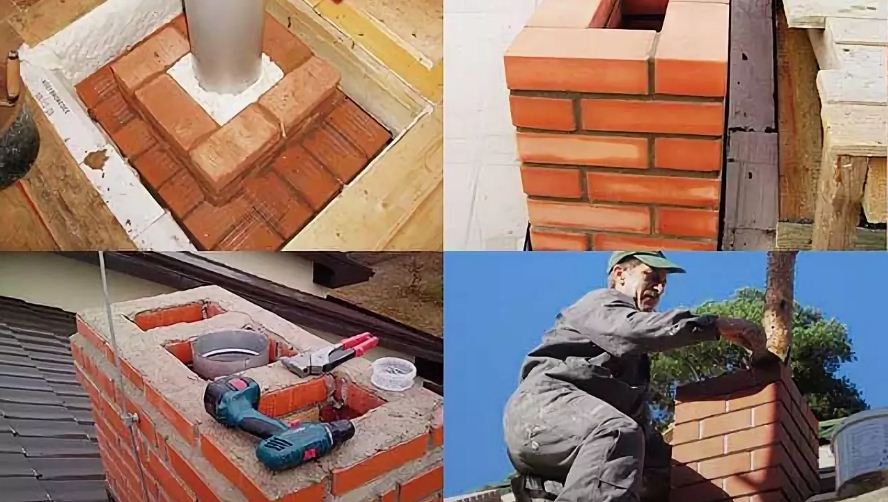

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

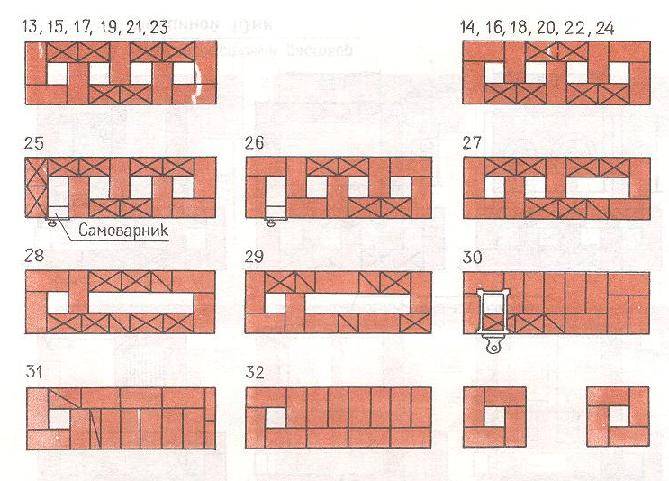

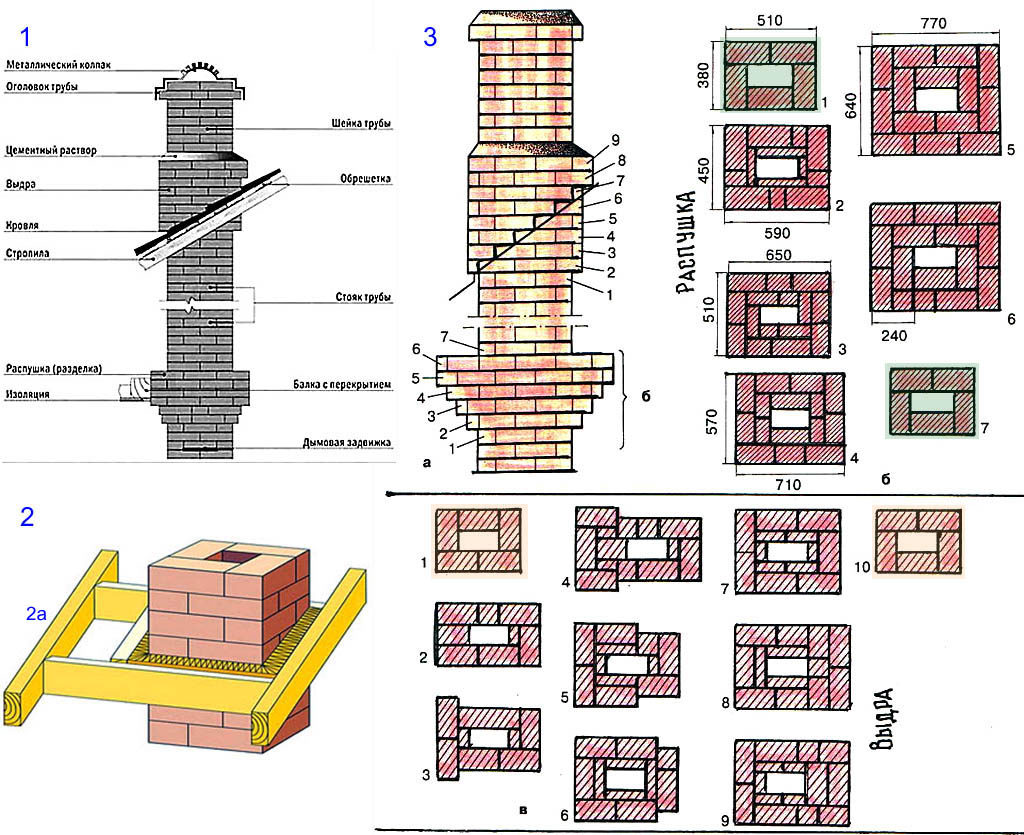

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

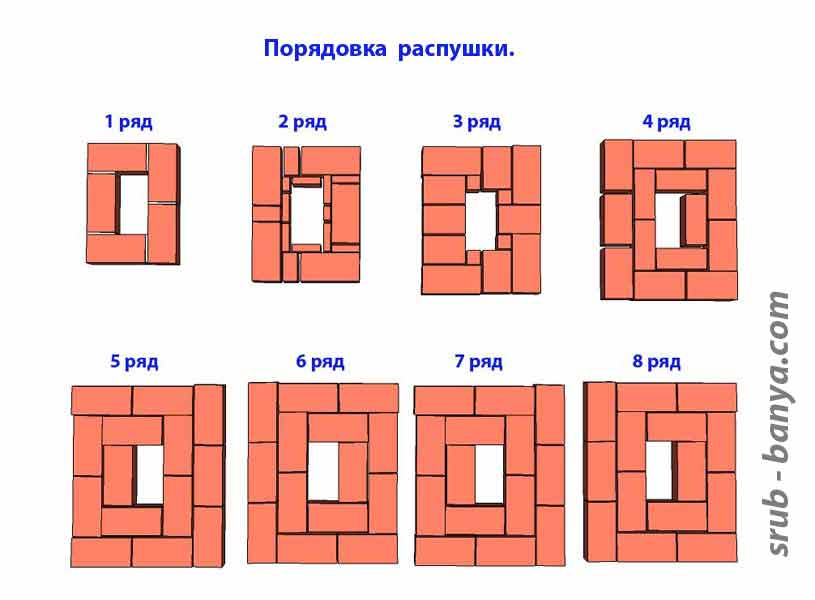

Так внешне выглядит распушка…

На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

Первый ряд кладут такого же размера, как последний ряд распушки.
Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
Далее, следуя схеме, выкладываются остальные восемь рядов.

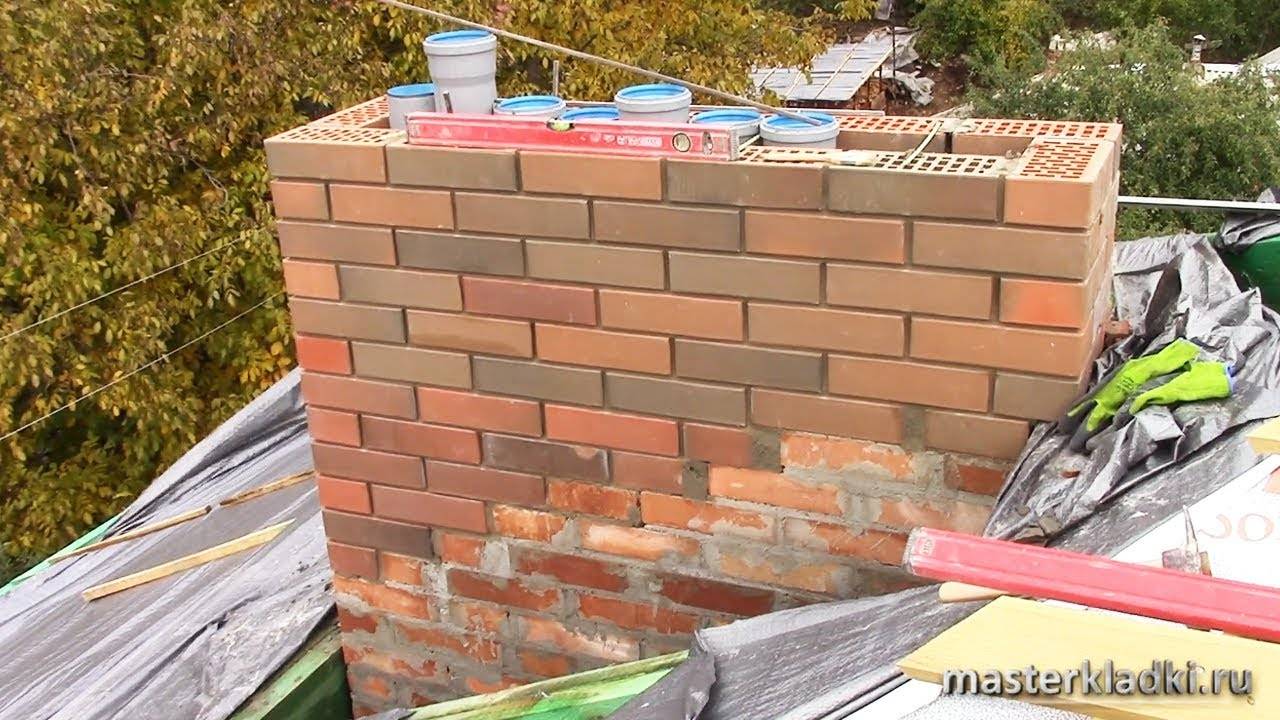

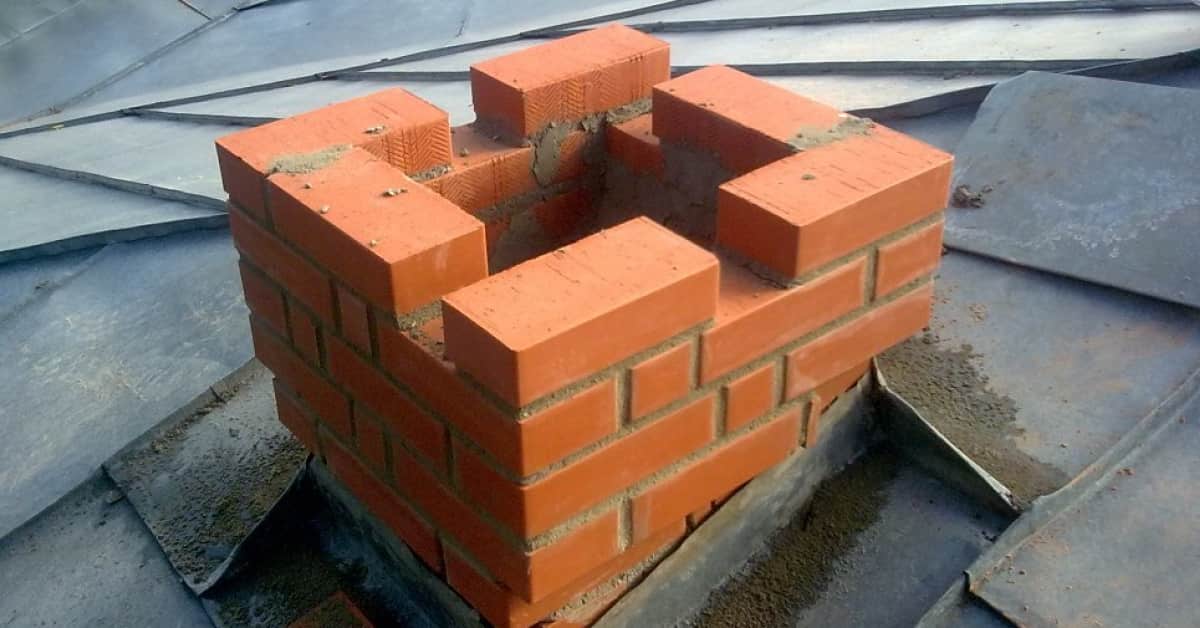

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

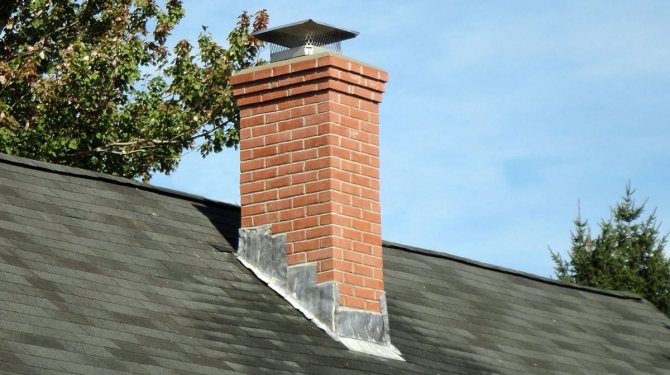

Кирпичный дымоход как инженерное сооружение

Кирпичный дымоход считается одним из самых сложных инженерных сооружений. Поэтому к его строительству предъявляются и особые требования: прочность, надежность и пожаробезопасность. Перед его монтажом необходимо тщательно изучить устройство его основных частей.

Основные элементы

Классический дымоход из кирпича состоит из следующих основных элементов:

оголовка. Его основная функция – защитить шейку трубы от воды, стекающей с металлического колпака. При кладке оголовка, кирпичи сдвигаются наружу, чтобы над нижними рядами образовался козырек;
шейки трубопровода, представляющей собой продолжение дымохода;
выдры. Она выполняет функцию защиты. А именно, предотвращает попадание осадков в трубу, и создает требуемый уровень термоизоляции;
внутреннего дымохода. Он ведется от перекрытия печи до уровня, располагающегося ниже потолочного перекрытия на 4 ряда кладки;
распушки. Она устраивается при прохождении трубы через каждое перекрытие. Ее основным предназначением является защита перекрытий от высоких температур. Стенки распушки делаются довольно толстыми (около 40 см);
внешнего дымохода. Он проходит через чердак, и достигает уровня крыши.

Основные требования при сооружении дымохода

При сооружении дымохода из кирпича своими руками соблюдаются определенные требования:

на один отопительный прибор сооружается один дымоход;
нельзя допускать пересечение трубы с другими инженерными коммуникациями;
проход конструкции дымохода через строительные элементы из негорючих материалов, должен составлять не менее 25 см;
на каждом этапе строительства, конструкция строго проверяется на вертикальность;
необходимо строго следить за отсутствием сквозных щелей или трещин в кладке.

Расчет дымохода

При расчете дымохода важно правильно выбрать его внутреннее сечение, от которого будет зависеть эффективность отвода горячих газов. Чем мощнее отопительный прибор, тем больше по ширине должен быть дымоход

Чем мощнее отопительный прибор, тем больше по ширине должен быть дымоход.

Размеры дымохода напрямую зависят от того, к какому отопительному прибору он подключается. Но чаще всего применяют следующие виды прямоугольного сечения:

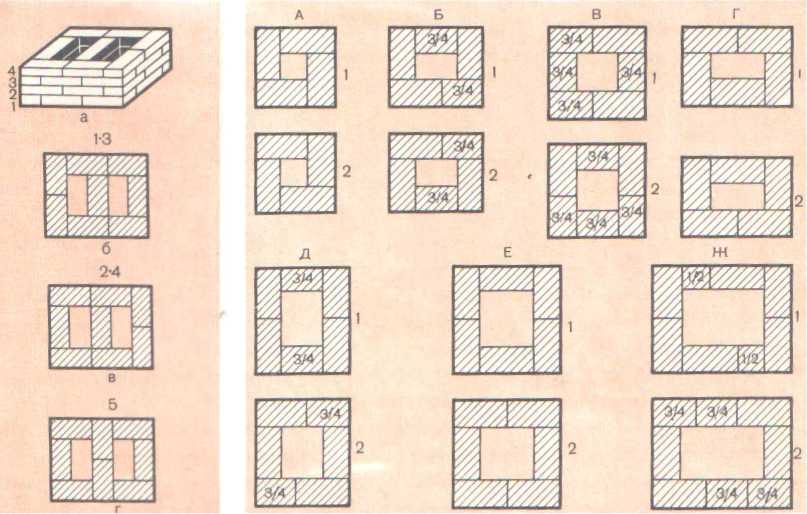

Четверка (когда ряд кладки состоит из 4 кирпичей, сечением 125× 125 мм). Такой тип применяется для маленьких печей каменок.
Пятерка (когда дымоотвод прямоугольной формы сооружается из 5 кирпичей, сечением 250×125 мм). Данный вид подходит для каминов и средних по размерам банных печей.
Шестерка (когда квадратная труба выкладывается из 6 кирпичей, сечением 250×250 мм). Такие дымоотводы подходят для мощных печей.

Делая расчеты дымохода стоит учитывать его высоту, которая считается относительно конька:

при размещении трубы на коньке или на расстоянии в 1,5 м от него, ее высота должна быть не менее 0,5 м;
при прохождении дымохода через крышу на расстоянии более 1,5 м от конька, высота трубы должна составлять 1,5 м;
если расстояние дымохода, проходящего через кровлю превышает 3 м, то между коньком и верхним срезом трубы делается угол 10 градусов.

Если подобрать неправильную высоту дымохода, это повлечет образование в ней завихрений и обратной тяги. А это будет способствовать задымлению помещения, и угрозой жизни для жильцов (так как появится вероятность отравления угарным газом).

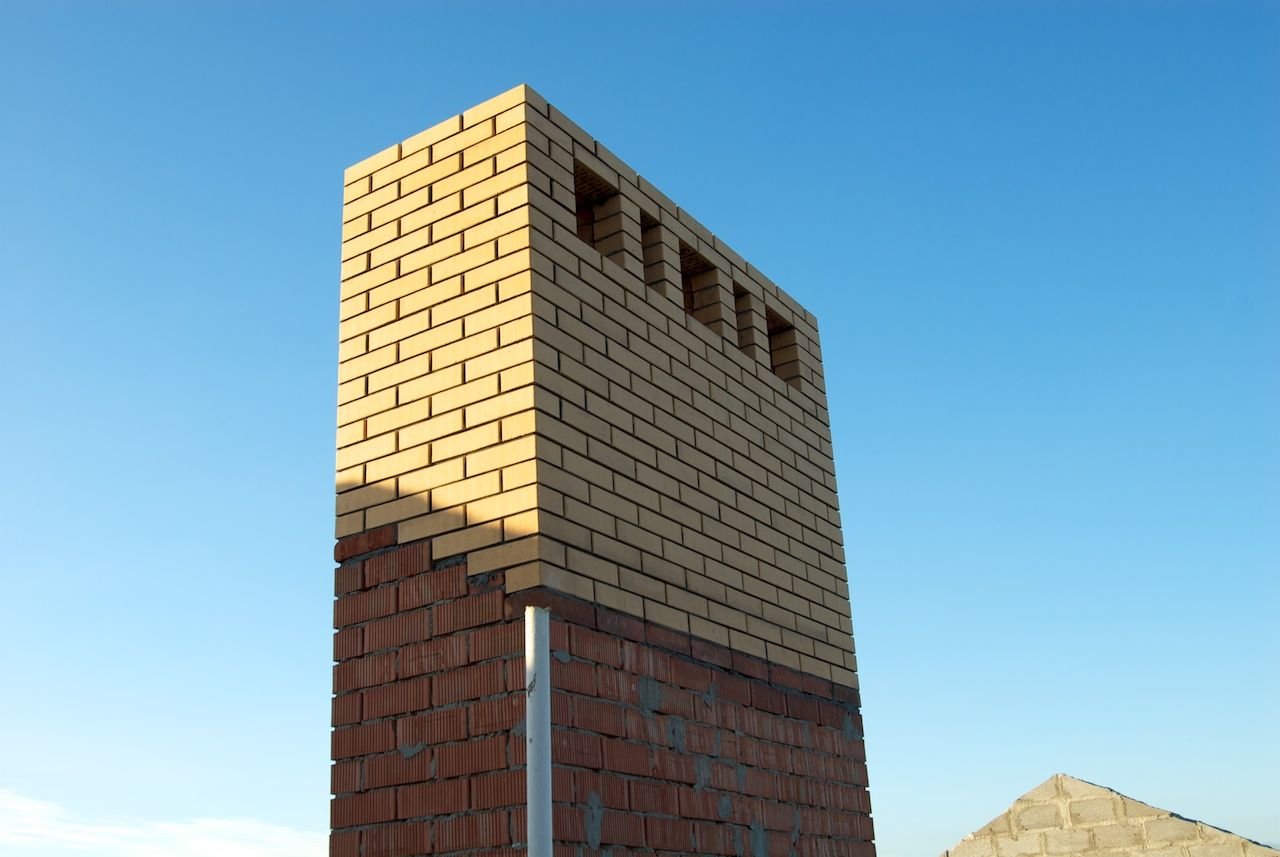

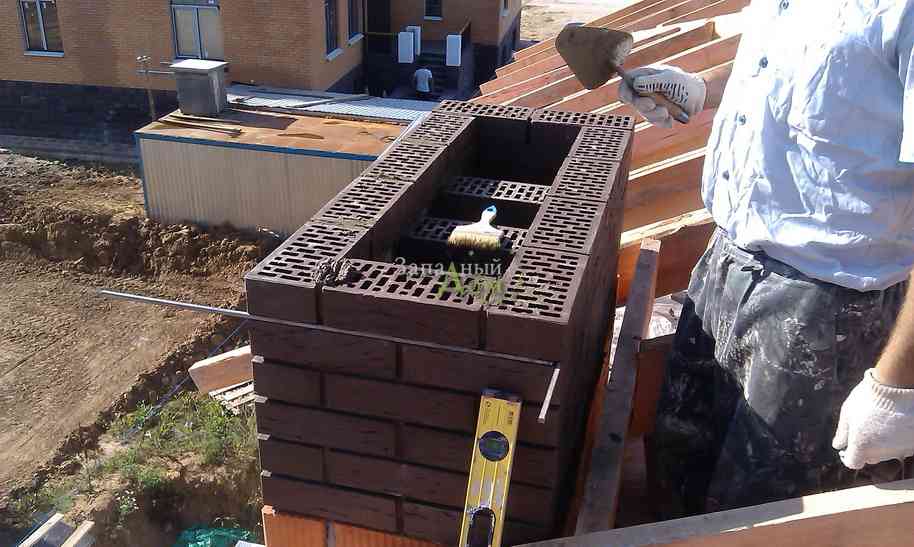

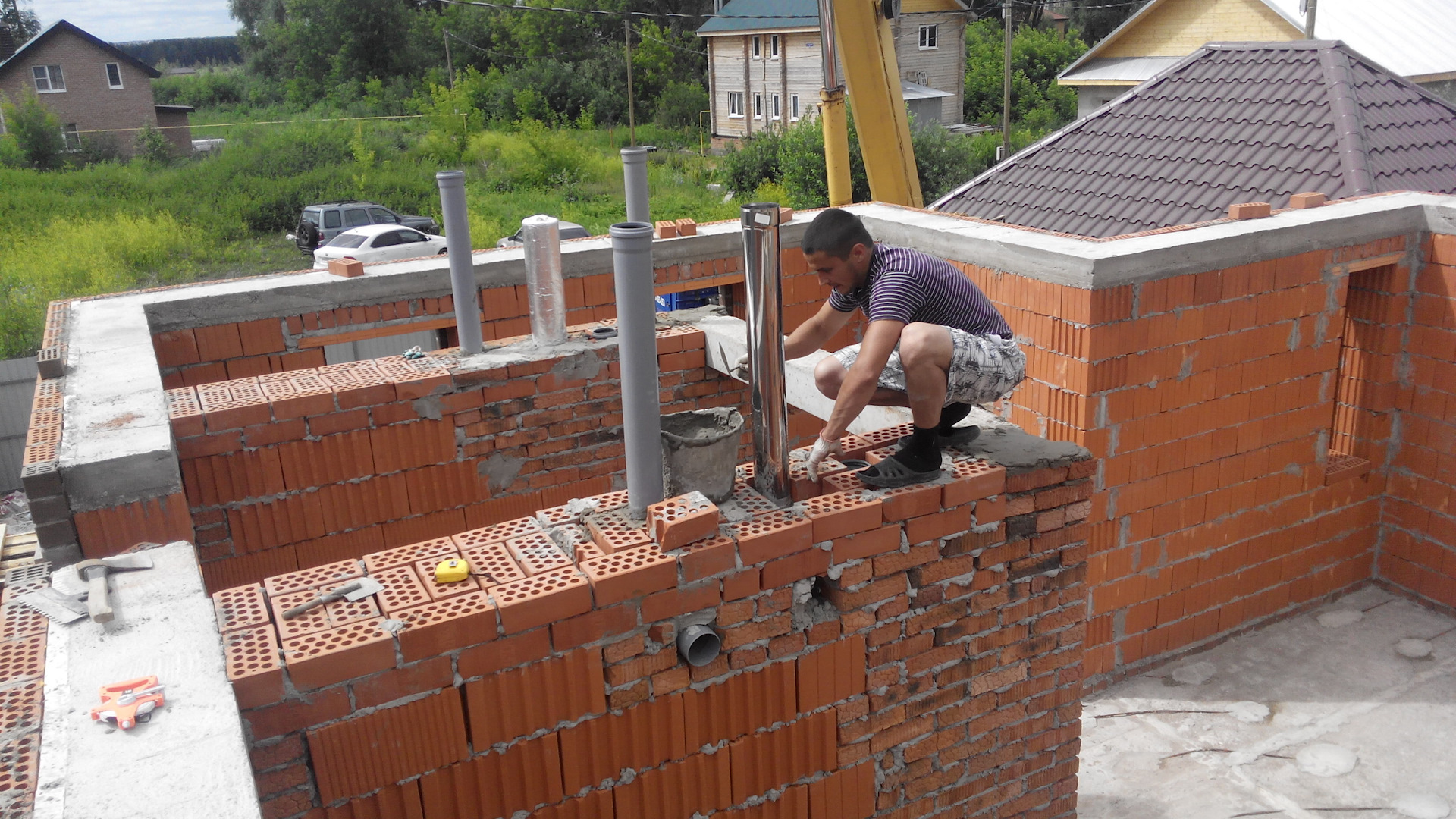

Технические особенности кладки каналов

Рекомендуется выкладывать дымоход параллельно вентиляционным каналам Сооружение каналов выполняют согласно правилам СНиП:

Сооружение воздуховодов любого типа без утвержденного проекта категорически запрещено.
Кирпичная кладка одновременно дымовых и вентиляционных каналов запрещена. Они обустраиваются отдельно.
Рекомендуется монтировать вентканал параллельно дымоходу. Продукты сгорания нагревают воздух в вентканале, что улучшает тягу.

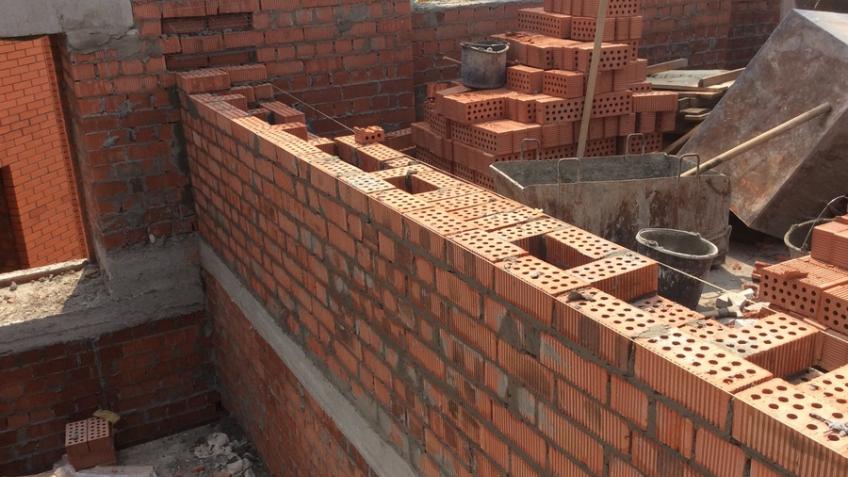

Кладка зависит от толщины стены. При величине в 380 мм кладка однорядная, при толщине в 640 мм – двухрядная.

Габариты и характер кладки зависят от мощности обогревательной системы, площади помещения, назначения постройки

Это важно при строительстве кирпичного канала: ведь его параметры зависят от параметров кирпича
