Вентиляционный клапан в стене: устройство и монтаж

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

• Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
• Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1.     Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже – пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Преимущества и недостатки приточных клапанов в стене

Как и любая система, в данной тоже есть положительные и отрицательные моменты, сначала будет рассказано о преимуществах данного устройства. К ним относятся:

• Установка приточного клапана в стену уменьшает потребность открывать и закрывать окна, механизмы которых прослужат, поэтому дольше;
• Имеет шумоизолирующее свойство, также свойство очищать воздух;
• Оснащен регулятором, что позволяет настраивать под себя его работу;
• При его монтаже рядом с радиатором экономятся теплопотери;
• Компактен;
• Приемлемая цена, легкая установка, и возможность сделать его собственными руками.

Установка приточного клапана в стену уменьшает потребность открывать и закрывать окна, механизмы которых прослужат, поэтому дольше.

Недостатками являются:

• Чтобы произвести установку системы воздухообмена в стене нужно сделать отверстие, что приводит к нарушению ее целостности;
• Неверная установка может послужить появлению примерзания на стене;
• В очень холодной местности, может привести к низким температурным показателям в помещении.

Чтобы произвести установку системы воздухообмена в стене нужно сделать отверстие, что приводит к нарушению ее целостности.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден. Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Приточный клапан — устройство простое и недорогое, но очень функциональное. Если расположить его над радиатором отопления, воздух, поступающий в помещение, будет прогреваться

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Для чего нужен приточный клапан в стене

В Советское время при строительстве домов учитывалось, что необходимо оставить возможность попадания воздуха в помещение. Расчет был на попадание его через щели в деревянных окнах, и дверях балконов. Сейчас же при активной установке пластиковых оконных рам, подобная вентиляции стала отсутствовать. И жилище подвергается биологическому воздействия, нанося вред здоровью людей.

От такого негативного эффекта, может спасти вентиляционная система приточного клапана. Устанавливают ветклапан в стену из бревна, бетона и других материалов, клапан и отвечает за приток необходимого количества воздуха в здание. Выглядит он как труба, которая снабжается фильтрующими элементами, а также звукоизоляцией. Их прокладывают через стену, со стороны улицы закрывают решеткой. Внутри имеет вид насадки с распределяющей воздух решеткой.

Часто газовики часто требует установить такой клапан в котельную.

Устанавливают ветклапан в стену из бревна, бетона и других материалов, клапан и отвечает за приток необходимого количества воздуха в здание.

Приточный клапан своими руками

• Для изготовления простого устройства потребуются:
• решётка от ванной или раковины;
• фильтр (кусок поролона);
• утеплитель;
• пластиковая труба;
• клапан.

Пластиковая труба будет воздуховодом, кусок должен соответствовать толщине стены (можно предусмотреть небольшой запас). Оптимальный диаметр трубки – 10 – 12 сантиметров.

1. С одной стороны трубки закрепляется решётка, это будет наружная часть устройства.
2. Внутрь трубки вставляется свёрнутый рулоном утеплитель (минвата, пенополистирол). Для этой цели можно использовать трубный утеплитель.
3. Толщина слоя должна быть около двух сантиметров, этого достаточно, чтобы предотвратить обмерзание.
4. Следом в трубку вставляется поролоновый фильтр.
5. Последним этапом станет установка клапана. Можно изготовить его собственноручно или приобрести готовое изделие в любом магазине вентиляционного оборудования.

Альтернативой проветривателю может стать решётка с подвижными жалюзи. При необходимости их можно вручную закрывать и открывать.

Сделать приточный клапан своими руками несложно, используя доступные и недорогие материалы. Установка проветривателя так же не составляет особой сложности и может быть выполнена начинающим мастером.

Некоторые советы

Установленный прибор необходимо периодически чистить

Особенно важно делать это владельцам городских квартир, где копоть и грязь улицы неизбежно будут оседать на фильтре прибора

Работу вентиляции необходимо регулярно проверять. Для этой цели можно использовать пламя свечи или бумагу, порезанную тонкими полосками.

Пример устройства приточной циркуляции

Для создания здорового климата в доме необходимо установить приточный клапан в стену. Это простое устройство обеспечит доступ отфильтрованного воздуха в комнату и предотвратит образование плесени на стенах и потолке.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

1. Снимаем вентиляционную решетку.
2. На тонком картоне делаем ее выкройку и вырезаем.
3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
5. На скотч прикрепляем эти створки к картонной раме по бокам.
6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

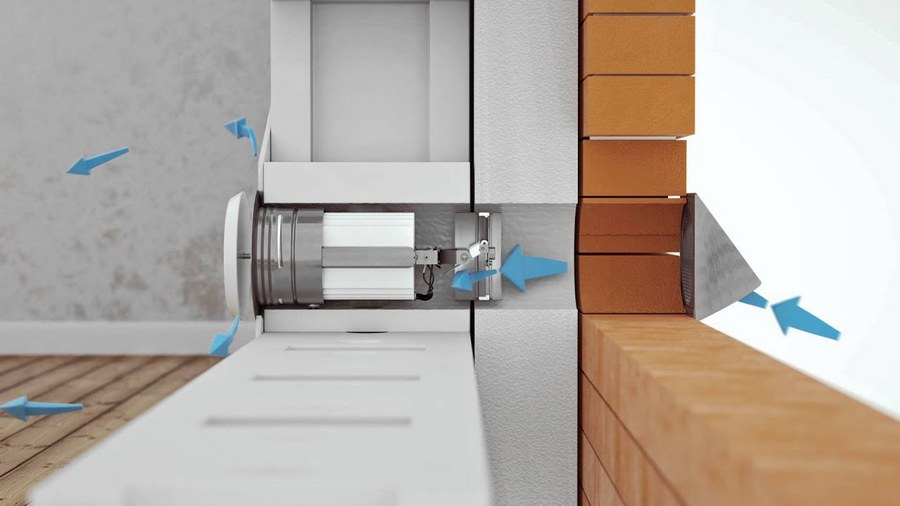

Рекомендации по монтажу

Если вы решили установить приточный клапан в стену своими руками, то должны учесть, что не все модели предназначены для установки в произвольное место наружной стены. Наиболее удачными всё же являются участки:

• на уровне трети от высоты окна;
• рядом с радиатором, под подоконником.

В последнем случае воздух, попадающий внутрь, будет нагреваться. В первом он будет смешиваться с тёплым воздухом. Оба варианта хороши, ведь расположение позволяет скрыть устройство за шторами. В качестве единственного правила, которое необходимо учитывать в первом случае, выступает соблюдение расстояния в 30 см от клапана до оконного откоса. В ином случае участок может промерзать при понижении температуры за окном.

Зачем нужен приточный клапан? Основное предназначение

Устанавливаемые пластиковые окна достаточно герметичные, поэтому количество естественной вентиляции рискованно мало. Это может привести к образованию плесени на поверхности стен, потолков и предметов мебели. К тому же значительно портится микроклимат. Из-за этого ухудшается здоровье человека и появляется еще целый ряд негативных последствий:

• Концентрация неприятных запахов. Различные въедливые запахи не могут выходить из помещения никаким образом. Обычная вытяжка не справится с их устранением, запахи никуда не пропадут. Из-за плохой атмосферы может очень сильно разболеться голова.
• Огромное количество углекислого газа. Воздух, который выдыхает человек, никуда не уходит из помещения. Таким образом, он скапливается в атмосфере и негативно влияет на состояние человека: усталость, сонливость, слабость, падение иммунитета. А постоянно помещение проветривать трудно, особенно в холодное время года.
• Развитие бактерий. Быстро развиваются не только обычные грибки, но и другие опасные бактерии для нашего организма.

Главной функцией приточного клапана является обеспечение поступления свежего воздуха в помещение. Его можно установить самостоятельно без особых затрат. Главное, что конструкция сможет выпускать углекислый газ и запускать в помещение чистый кислород.

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

• работу лучше проводить в тёплое время года;
• створку окна придётся снять с петель;
• надёжно установить снятую конструкцию в наклонном или вертикальном положении;
• позаботиться об освещении;
• подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

• электрическая дрель или шуруповёрт;
• свёрла диаметром 5 мм и 10 мм;
• электролобзик;
• напильник;
• карандаш или маркер;
• саморезы;
• силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
4. Монтаж клапана: Внутренний блок установить на планку и защёлкнуть крепежи.
5. Впускную крышку закрепить саморезами с внешней стороны рамы.

Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

• острый строительный нож;
• шуруповёрт;
• маркер;
• линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
2. Сделать разметку карандашом или маркером.
3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

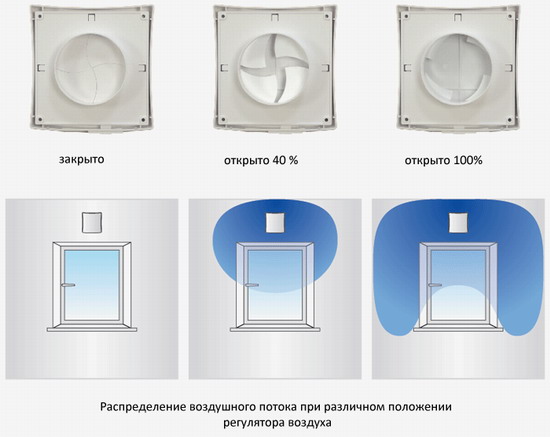

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Специфика работы наклонной вытяжки

Вытяжные агрегаты наклонного типа специализируются на применении в отводном режиме. Поэтому при установке вытяжка подводится к кухонному вентиляционному стволу. Этот режим подразумевает вывод последствий термической обработки продуктов без фильтрования. В рециркуляционном режиме устройство обычно функционирует тогда, когда нет соединения с вентиляционным каналом.

В подобных случаях воздух подвергается замкнутой циркуляции. Отработанные массы свозь воздухозаборник подаются к фильтрам, подвергаются ступенчатой очистке и снова выпускаются в пространство кухни. Максимальная переработка обеспечивается благодаря двухфазной фильтрации – здесь задействованы угольные и жироулавливающие вставки. Такое исполнение способствует полному избавлению от испарений, жировых взвесей, запахов.

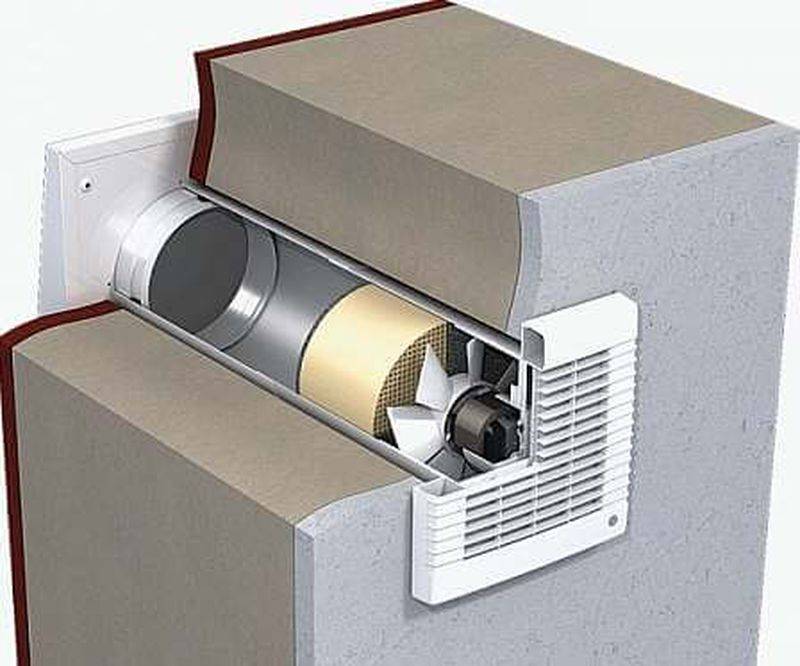

Как установить в стену своими руками

В процессе монтажа важно придерживаться инструкции, чтобы не упустить ничего важного. Для начала нужно выбрать место: самое оптимальное расположение – возле отопительной батареи (радиатора)

Так можно избежать больших теплопотерь.

Далее нужно придерживаться следующему плану:

Пробурить отверстие

Диаметр важно сделать немного побольше, чем диаметр у трубки воздуходува. Соблюдение расстояния требуется для надежной фиксации оборудования.
Установить защиту от дождя

Аккуратно разместить навес над клапаном, чтобы дождевые капли и снег не могли попасть в прибор. При отсутствии такой возможности разместить устройство под углом.
Вмонтировать приточный клапан. В стене устанавливается устройство, чтобы крепко это сделать, необходимо в конце стыки залить хорошей монтажной пеной.

Таким образом, установить воздуходув самостоятельно совершенно не трудно. Нужно четко соблюдать все требования и тогда можно будет создать отличную вентиляционную систему в домашних условиях без потери тепла.

Плюсы и минусы стеновой вентиляции

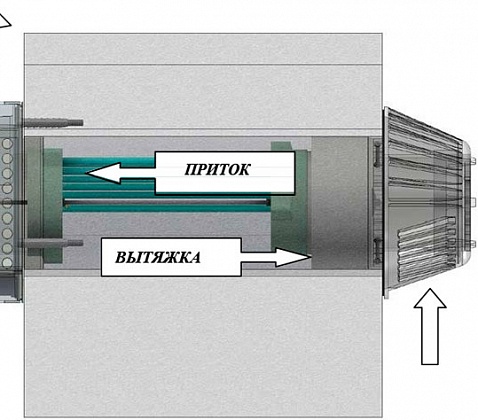

клапан приточно-вытяжной вентиляции: вид изнутри

Установка такой конструкции будет полезна каждому. На это существует несколько весомых причин:

• уменьшение износа оконной фурнитуры (не так часто нужно открывать и закрывать окна в доме);
• с улицы в квартиру проникает гораздо меньше шумовых раздражителей;
• существует возможность самостоятельной регулировки вытяжной способности вентиляции;
• в холодное время года выравниваются резкие скачки температуры;
• конструкция с легкостью может быть замаскирована, но и в открытом виде совершенно не портит общего интерьера;
• недорогая стоимость.

Как и везде, в установке приточных клапанов имеются и отрицательные моменты:

• в стене придется проделывать отверстие. Если в будущем конструкция будет демонтирована, сквозная дыра никуда не денется.
• каждая ошибка, допущенная во время монтажа, влечет за собой наступление негативных последствий. Например, возможно промерзание в зимний период.
• во многих областях страны в зимнее время просто не удастся пользоваться этой установкой. Иначе воздух в помещение станет очень холодным.

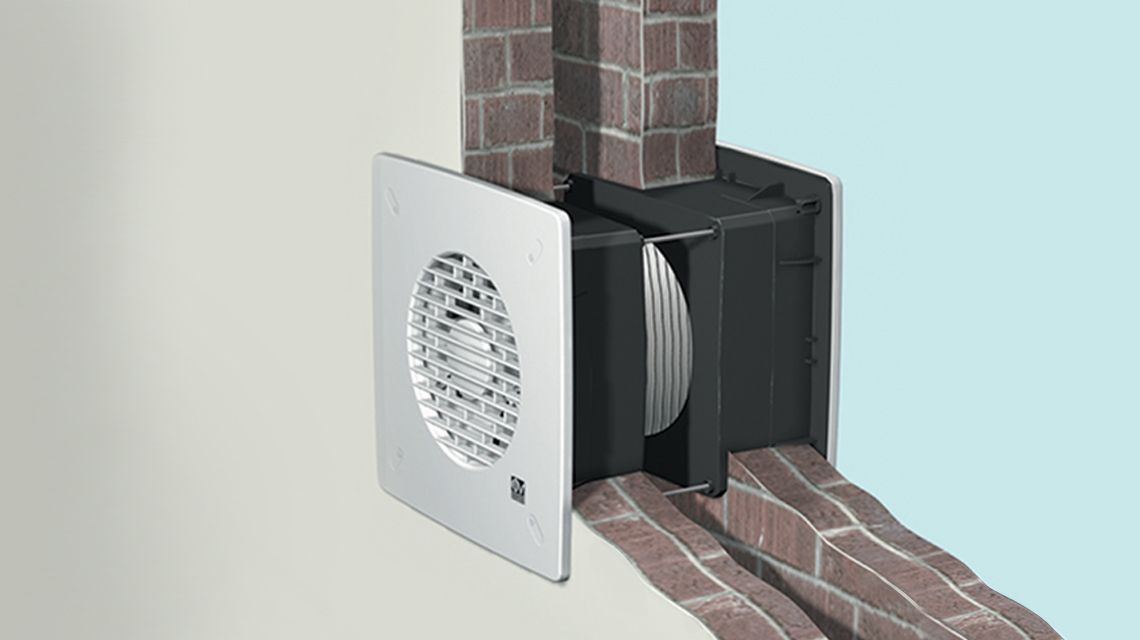

Нюансы устройства

Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.

Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.

Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.

Инструкция по установке

Чтобы установить обратный клапан для вентиляции своими руками, потребуются:

• сам клапан;
• дюбеля с саморезами;
• электродрель;
• перфоратор;
• силиконовый герметик.

Правильный порядок работ:

• проверяется комплектация (перечень приведен на вкладыше), хотя это лучше всего сделать в процессе покупки;
• вентилятор, если стоит, демонтируется;
• новый вентилятор устанавливается на место;
• на стене делаются отметки под крепеж;
• перфоратором в стене вырубается штроба под электропроводку. Канал можно заменить пластиковым коробом или ретро-проводкой, которая, с одной стороны, смотрится эффектно, с другой, стоит дорого, и провести разводку электропроводов непосредственно по стене;
• электродрелью или перфоратором высверлить отверстия под дюбеля;
• вентилятор вставляется в воздуховод и фиксируется саморезами;
• подключается проводка;
• соединение вентилятора со стеной герметизируется силиконовым герметиком (в некоторых наборах для этих целей предусмотрена уплотнительная резинка);
• проверяется работа вентилятора;
• на входе вентилятора устанавливаются вначале сетка, а затем проводится установка обратного клапана на вентиляцию. Если он гравитационный, проверяется горизонт оси заслонки — при отклонении лепесток может не закрываться;
• тестируется работа системы в целом;
• монтируется декоративная крышка.

Для установки клапанов на точках забора при естественной тяге инструкции не нужны. Там все предельно просто. Ход работ описывается в инструкции, напечатанной на вкладыше.

Схема установки клапана при естественной (лепестковый) и принудительной (бабочка) тяге.

Двустворчатый пружинный

Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.

Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.

Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.

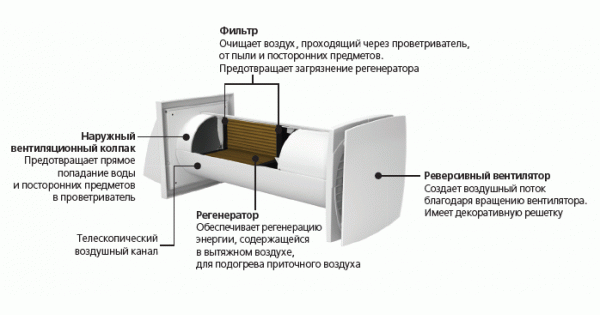

Конструкция и принцип действия

Принцип действия вентиляционного клапана

Клапан вентиляции — это довольно простое устройство, работающее в автономном режиме. Принцип действия заключается в его открывании под давлением воздуха, движущегося под влиянием силы тяги. Когда она исчезает, клапан закрывается, предотвращая попадание в помещение загрязненных масс снаружи строения или из вытяжной шахты.

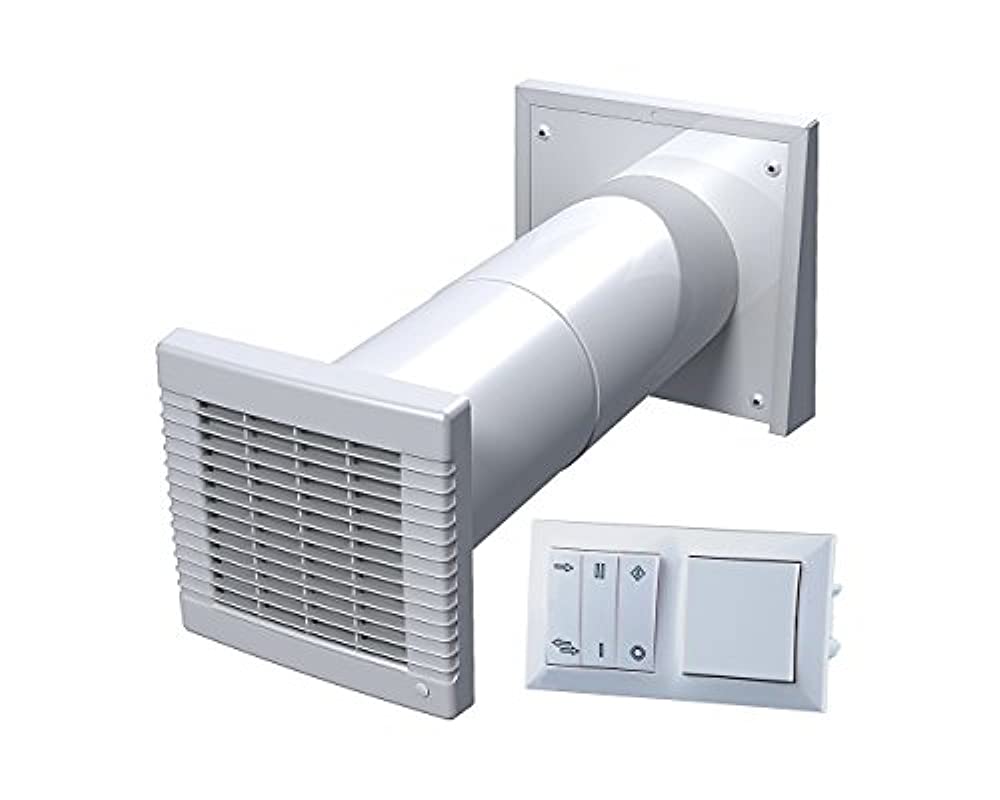

Стандартный приточно-вытяжной клапан имеет такую конструкцию:

• Канал из пластика или металла. Труба может иметь круглое или квадратное сечение и различный размер. Длина канала составляет до 100 см из расчета на прокладку в толстой кирпичной стене.
• Пластина, полностью перекрывающая воздуховод. Это и есть рабочая часть изделия. Она должна открываться максимально свободно, а в закрытом состоянии полностью перекрывать проем. Заслонка может быть цельной и иметь форму круга, квадрата или сделана в виде бабочки, поворачивающейся в обе стороны.
• Фильтр. Применяется для задержки уличного мусора, предотвращения образования загрязнений внутри канала, на приводе и заслонке, а также вытяжки при установке принудительной вентиляции.
• Крепежный механизм. Он представляет собой ось, на которой крепятся лепестки или заслонка. Другим вариантом являются петли. Клапан свободно подвешивается к ним или изделия оборудуются слабой пружиной. Некоторые модели оборудуются электроприводом для открывания и закрывания канала при слабой естественной тяге.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Куда и как выводить воздуховод

Наилучшим решением считается вывести воздуховод вытяжки в кухне в отдельную вентиляционную трубу, поднимающуюся на крышу дома. В многоэтажных домах выше пяти этажей все вентиляционные трубы объединяются в одном колодце. Воздушный поток в таком колодце находится в постоянном движении, и из-за этого разряжение на входе постоянно меняется.

Лучшим способом избавиться от скачков и перепадов давления в вытяжке считается монтаж компенсирующего клапана на выводном окне естественной вентиляции. В частном доме или в здании ниже пяти этажей проблема решается выведением трубы в стену дома.

Как вывести на улицу

Организация вывода воздуховода из кухни на улицу не представляет особой проблемы для частных домов и многоквартирных зданий, построенных из кирпича, литого бетона или деревянных панелей.

В панельных арболитовых и пенобетонных постройках монтаж выводной части вытяжки возможен только через оконный проем или закладную трубу, уложенную в стену при возведении стен кухни.

Кроме того, вывод должен располагаться на расстоянии не менее 80 см от оконного проема по горизонтали и обязательно оборудоваться обратным клапаном и антиобледенительным грибком.

Вытяжка и естественная вентиляция в кухне

Совместное использование естественной и вытяжной вентиляции позволяет решить достаточно сложную проблему безопасности пользования газовыми приборами. Если в помещении кухни, кроме традиционной газовой плиты, установлены котел или газбойлер, то любая утечка газа при неработающей вытяжке чревата серьезными проблемами.

Монтаж двойной вентиляции в помещении кухни выполняется по схеме, приведенной на рисунке. Вывод от воздуховода через клапан-тройник гарантирует удаление запахов и продуктов горения, даже если центральный вентиляционный ствол из кухни на крышу забит, засорен или заморожен конденсатом.
