Коллектор для водоснабжения: назначение, устройство, критерии выбора и монтаж

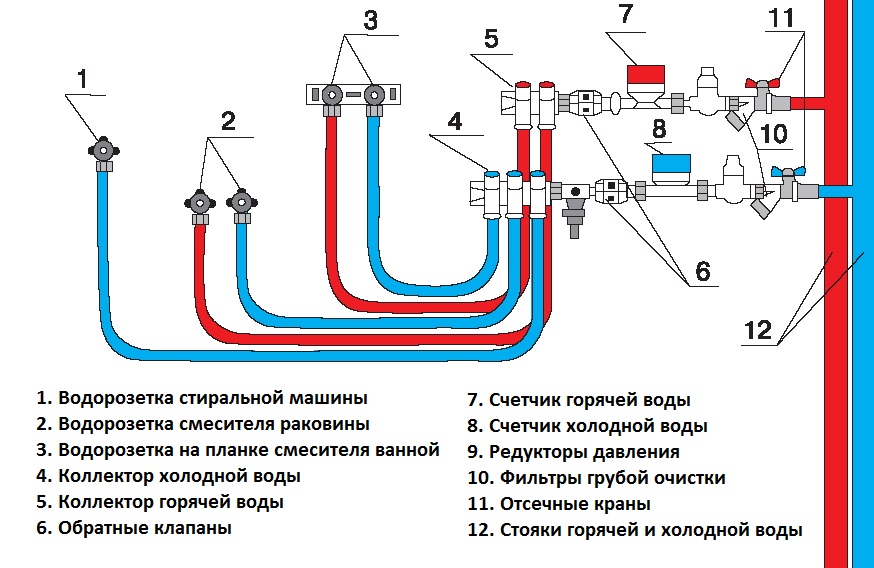

Схема

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

места установки, а также размеры сантехники;
точную длину и положение всех труб;
места поворотов, а также углов изгиба труб;

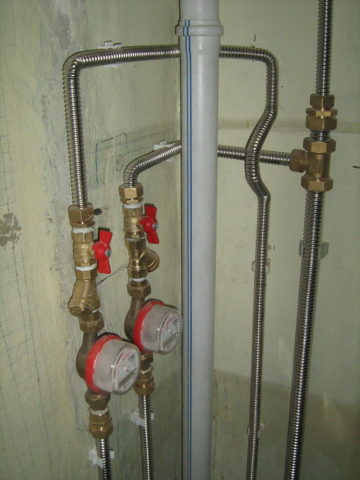

где будут находиться водяные фильтры и счетчики;
максимально возможный в каждом месте диаметр коммуникаций;
количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения.

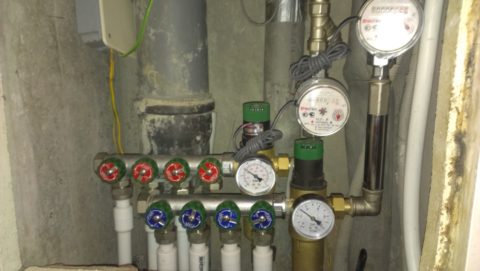

Где и как лучше установить гребенку?

Место, где должен будет монтироваться гребенка, лучше всего определять во время проектирования системы водопровода. Но чаще всего приходится монтировать в существующую схему. Главными критериями во время определения места являются:

доступность для ремонта и монтажа;
умеренная или низкая влажность;
несущая стена, на которой можно закрепить гребёнку;
дополнительное освещение с возможностью проводить работы в аварийном режиме.

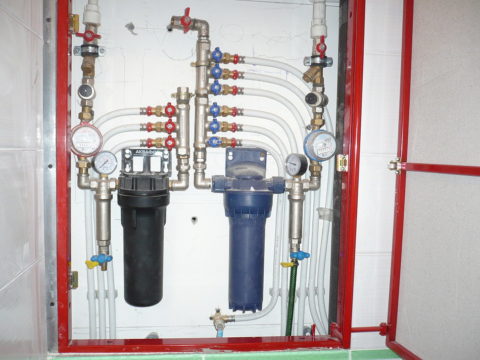

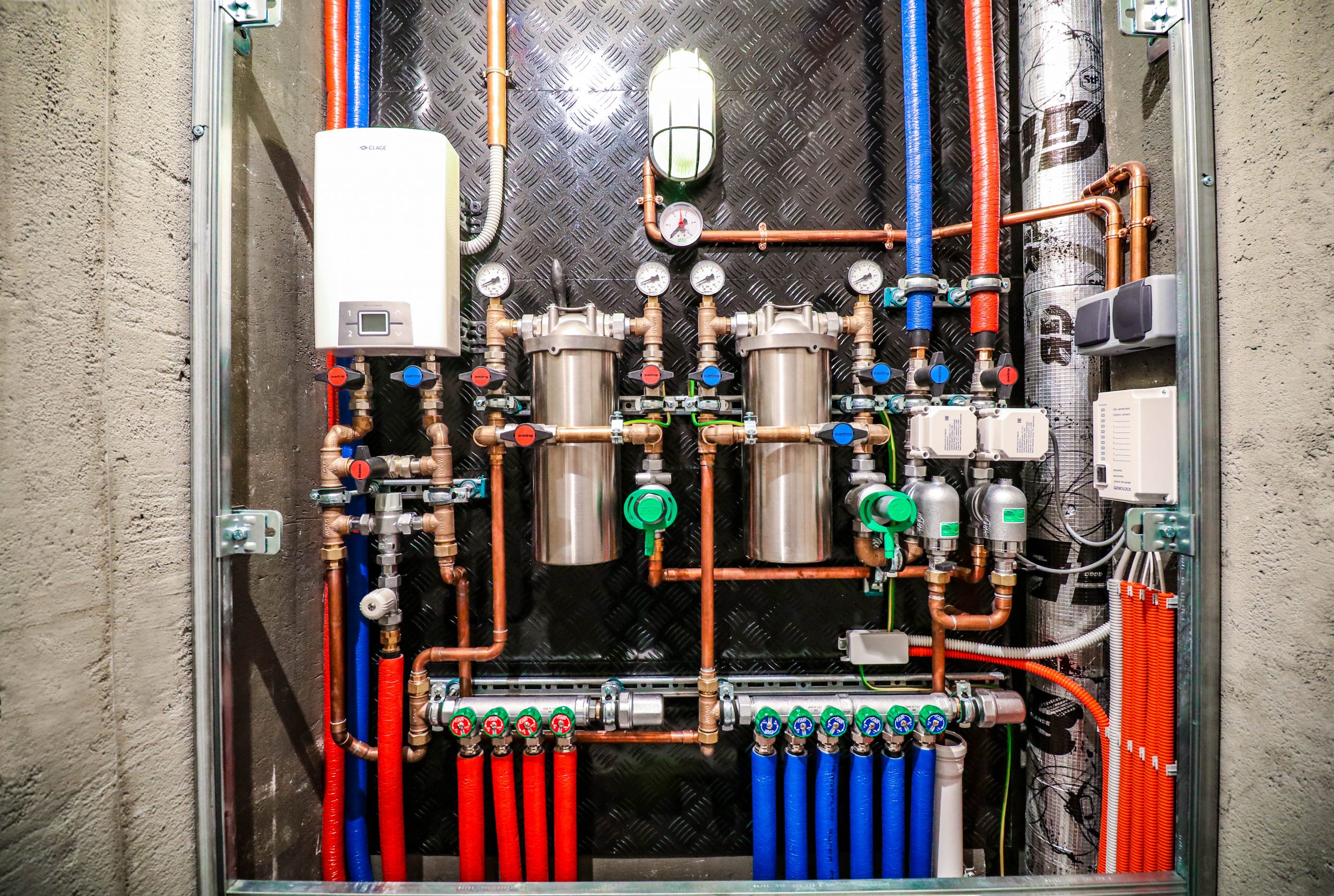

Иногда гребенку вообще монтируют в отдельном помещении, либо специально для нее устанавливают специальные коллекторные шкафы.

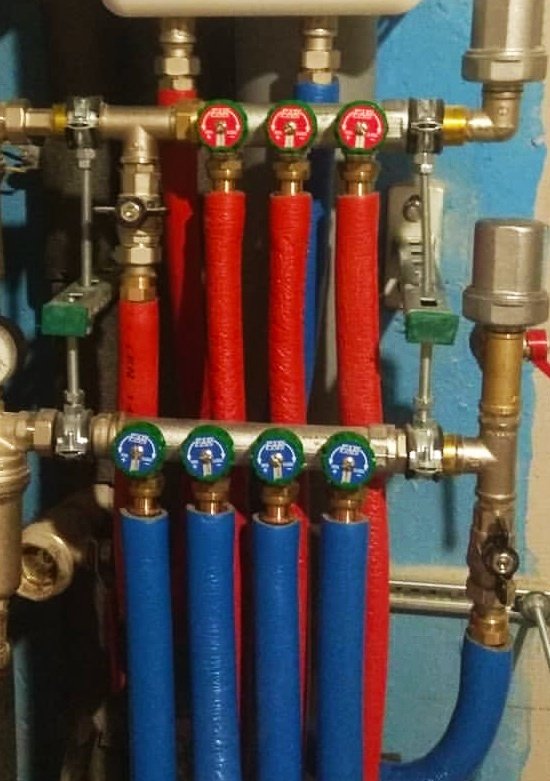

Гребенки монтируются на горячий и холодный водопровод. Для того чтобы не возникало путаницы и для удобства эксплуатации, производители делают модели разных цветов(красного и синего).

Нюансы установки гребенки:

Заниматься установкой должен специалист. Не обладая специализированными знаниями простой обыватель будет испытывать трудности во время монтажа.
Для крепления устройства к монтажному шкафу или стене используют крепежные хомуты.
Установка узла делается без дополнительного уплотнения.

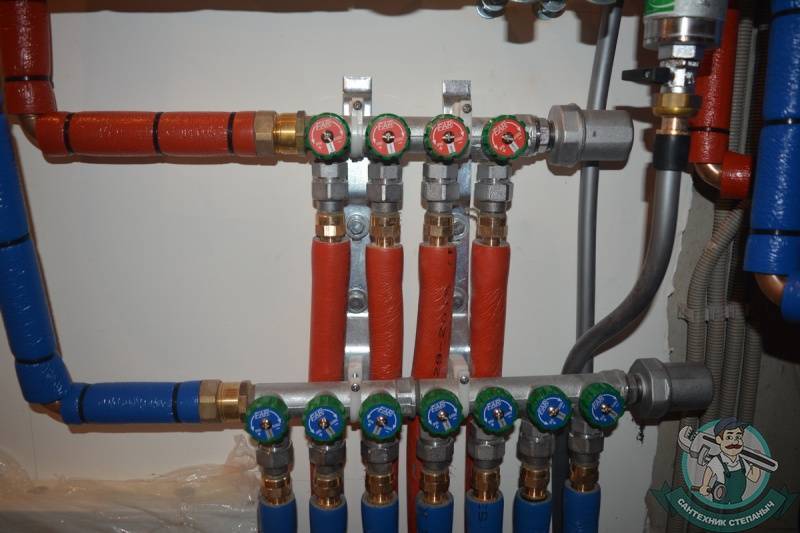

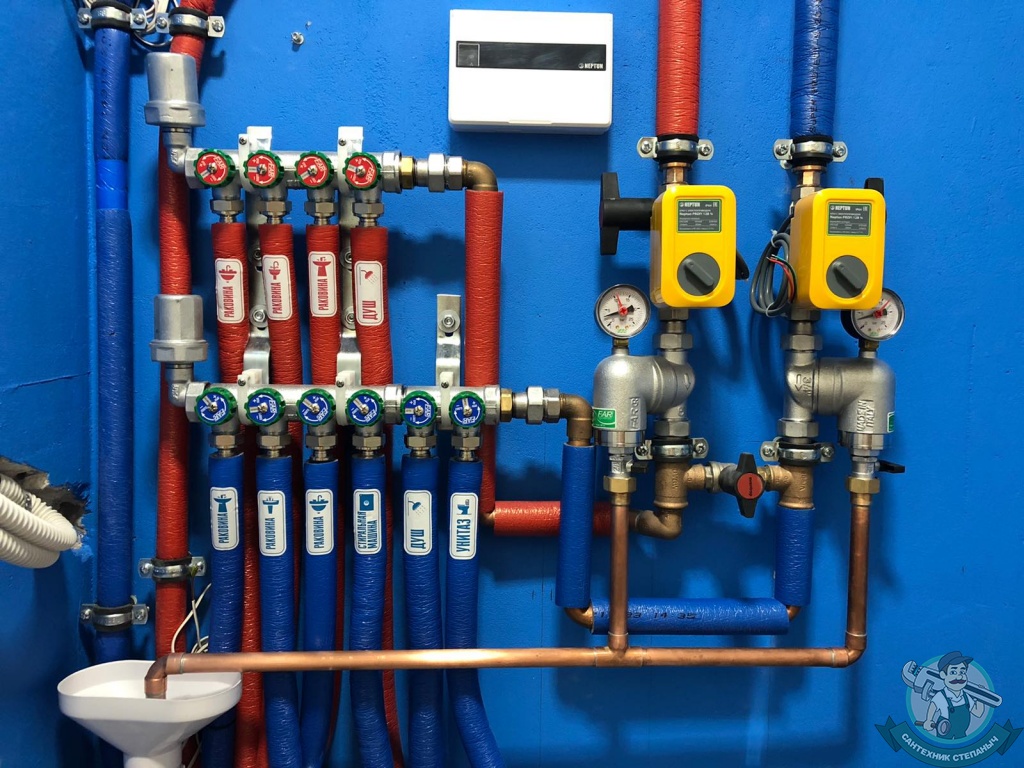

Для холодной и горячей воды монтируются отдельные коллекторы.

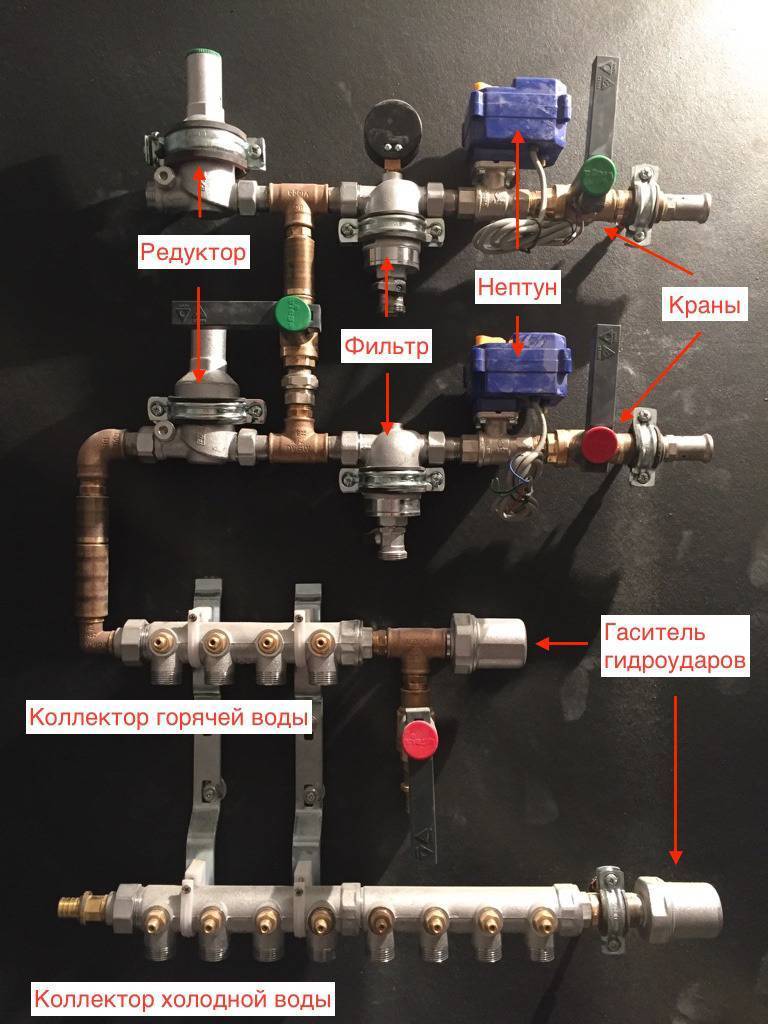

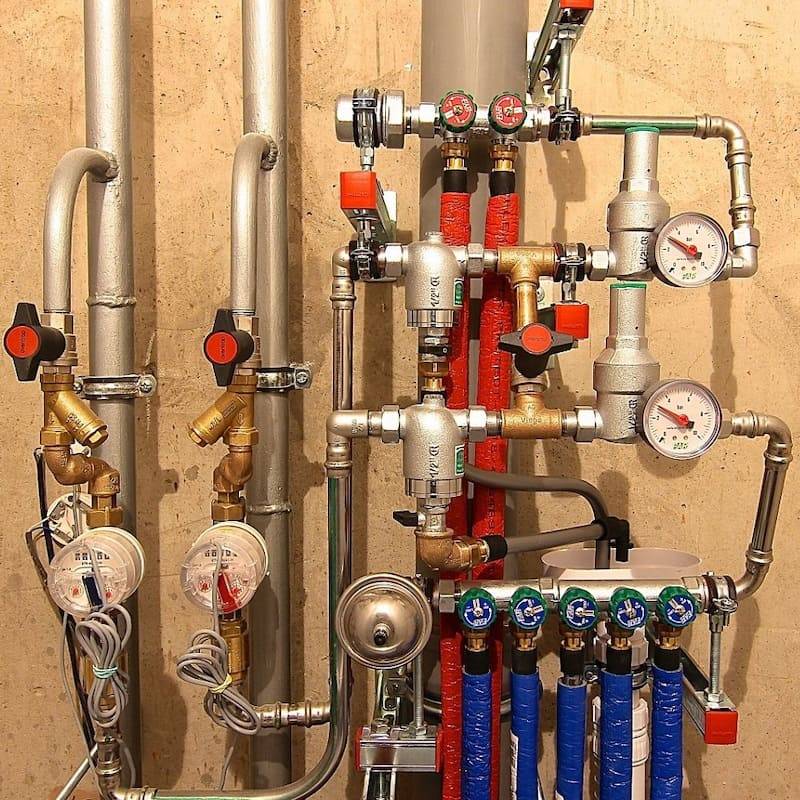

В водопроводной схеме, данный узел монтируется после фильтра и редуктора давления.
Распределительный коллектор в обязательном порядке комплектуется запорной арматурой (регулирующего и отсечного типа).
В случае оснащения водопровода двухэтажного дома может возникнуть необходимость в циркуляционном насосе.

Монтаж делать следует только после того как составлена система разводки. Впоследствии рекомендуется учитывать возможную модернизацию системы. Для этого рекомендуется оставить в гребенке несколько свободных подключений, закрыв их заглушкой.

Типы разводки труб в квартире и доме

Время не стоит на месте, и сегодня схема водопровода в квартире или доме может выполняться по трем схемам – тройниковой, коллекторной, и смешанной.

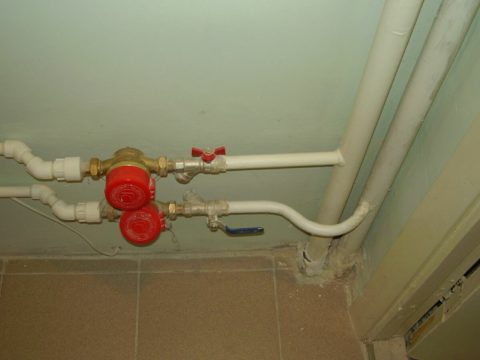

Тройниковый способ. Сеть подключается по последовательной схеме, через тройники. Суть его в том, что от стояка идет одна труба через все места потребления воды – краны в ванной, туалетный бачок, кухонный смеситель. Традиционный вариант, основное достоинство — низкая стоимость монтажа, используется минимальное количество материалов. Недостаток – зависимость каждого источника потребления друг от друга. Для ремонтных работ приходится перекрывать коммуникации по всему помещению. Поэтому на каждом месте потребления устанавливается отдельный запорный кран для проведения ремонтных и аварийных работ.
Коллекторный способ, который еще называют лучевым. Подключение к центральному водопроводу производится через коллектор, к каждому месту потребления воды от стояка идет своя труба. Персональная на краны в ванной, отдельная на кухонную раковину, и отдельная на туалетный бачок. Когда используется распределительный коллектор для воды, в случае падения давления в системе напор в каждом кране одинаковый. При необходимости можно установить индивидуальный регулятор давления на каждый отвод. Дополнительным удобством будет сосредоточение всех элементов управления в одной точке. Минусом такого способа будет повышенная стоимость монтажа, к каждому потребителю идет пара труб, горячего и холодного водоснабжения.
В многоквартирных домах зачастую используют смешанный тип прокладки коммуникаций. Подключение к центральному водопроводу от общего стояка до квартиры — тройниковая система, а непосредственно в квартирах – коллекторная.

При прокладке тепловых сетей их используют парами, одна на вход и одна на выход. Не стоит путать коллектор отопления и водоснабжения и канализационный коллектор. При отводе стоков это магистраль, в которую входят трубы, и сборная емкость или централизованный сток.

Возможность отключить воду в одном месте потребления, не затрагивая другие. Коллектор для воды позволит перекрыть ее на кухне, оставив водоснабжение ванной комнаты.
Вся сеть управляется из единого узла управления. Очень удобно, особенно когда под это выделяется отдельное помещение или сантехнический шкаф.
Равномерное давление в сети. Можно принять душ, не обварившись кипятком от того, что кто-то спустил воду в бачке. Коллекторная разводка труб водоснабжения в квартире дает дополнительный бонус – более стабильное давление в сети, при повышении давления в общедомовой системе коллекторная гребенка возьмет часть излишка на себя. К тому же каждый из источников можно оборудовать регулятором давления.
Водопроводный коллектор с кранами соединен только трубой, без дополнительных устройств, что повышает надежность всей сети целиком.
Есть возможность монтировать систему водоснабжения по частям. По мере завершения ремонтных работ в одном помещении достаточно подключить к гребенке очередного потребителя.

Критерии выбора

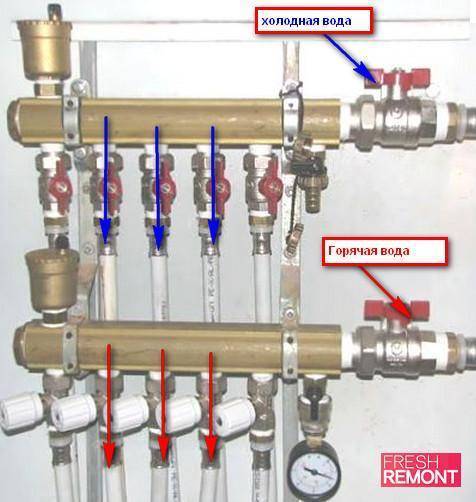

Распределительный коллектор для горячей и холодной воды

Прежде чем выбирать устройство, важно подсчитать общее число потребителей воды. К ним причисляются унитазы, краны, посудомоечные и стиральные машинки и прочие приборы

Их количество должно совпадать с числом выходов. Если в дальнейшем предполагается подсоединение дополнительных сантехприборов, стоит выбрать гребенку с большим числом выводов. Неиспользуемые выходы перекрываются специальными сантехническими пробками.

Вид прибора различается в зависимости от материала и сечения трубных отрезков и фасонных элементов. Чтобы коллектор было проще смонтировать, подбирайте водопроводную гребенку с уже установленными кранами.

Если количество точек больше, чем число выводов, поставьте несколько приборов, соединив их в одно целое.

Стоит ознакомиться с техническими характеристиками различных гребенок, чтобы сделать выбор:

давление в магистрали водопровода,
пропускные способности прибора,
монтаж на горячее либо холодное водоснабжение,
возможность подсоединения дополнительного сантехприбора.

Правила подключения и особенности монтажа

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

Вариант #1 – без дополнительных насосов и гидрострелки

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.

Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.

Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.

Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.

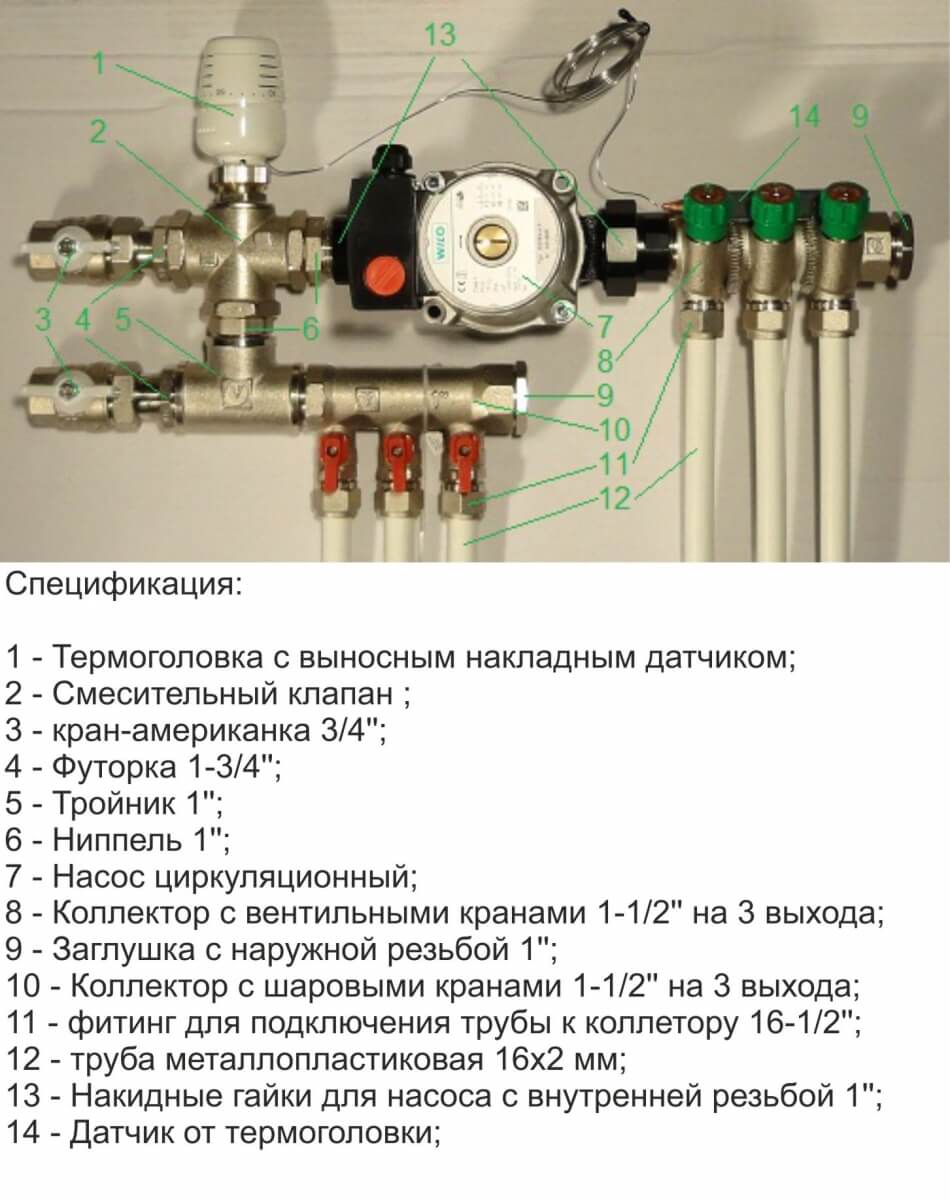

Вариант #2 – с насосами на каждой ветви и гидрострелкой

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.

Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

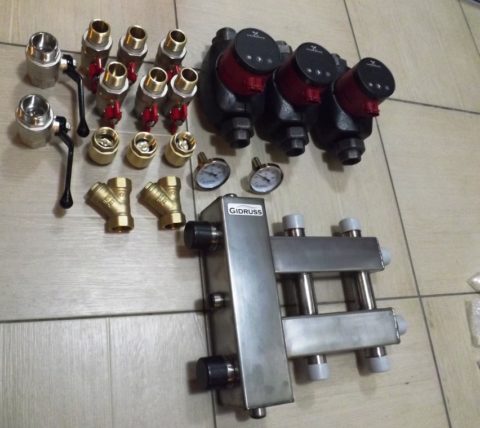

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.

Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

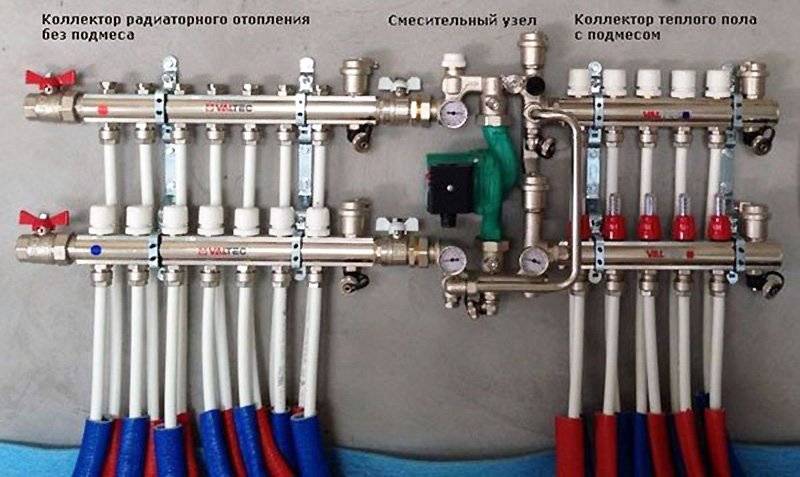

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.

Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).

Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.

К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.

Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

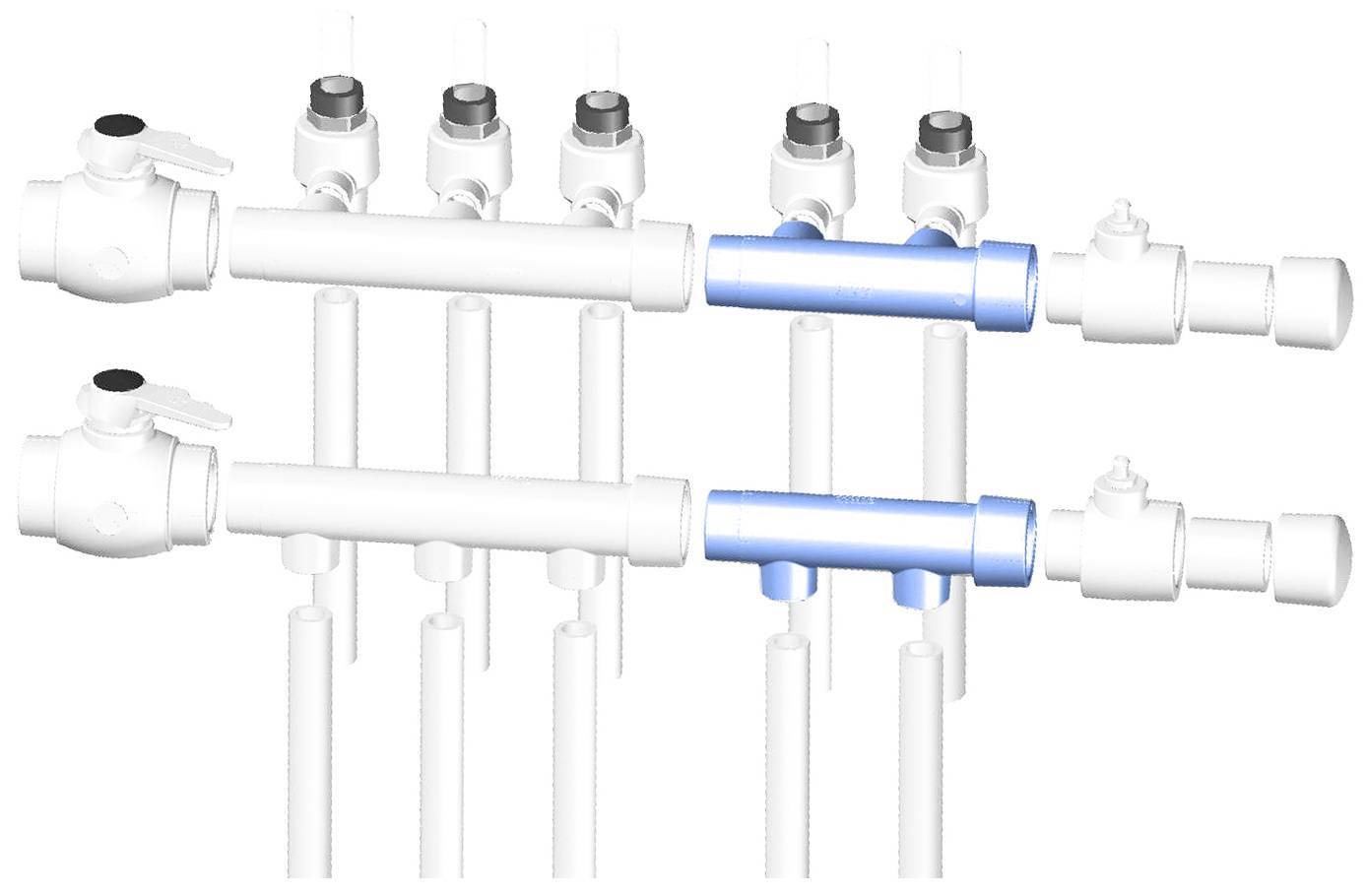

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.

Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

Область применения

Стабилизирует давление и равномерно распределяет воду ко всем точкам потребления

Задача коллектора – выравнивание давления в водопроводной магистрали, предотвращение резких перепадов напора и гидроударов.

С его помощью:

Создаются автономные системы, подающие воду в каждой квартире многоэтажного здания.
Трубы водопровода подводятся к каждому сантехприбору.
Все сантехнические приборы функционируют независимо друг от друга.

Для достижения лучшего результата рекомендована установка коллекторных устройств на холодный и горячий водопровод. Выход каждого трубного отрезка оснащают краном либо вентилем, позволяющим быстро перекрыть поступление воды на любую точку. Это поможет избежать протечек при появлении неисправностей. Коллектор ставят на основной стояк и обычно прячут в сантехническом шкафу. Его нежелательно закрывать мебелью либо зашивать в стену без быстрого доступа.

Устройство коллектора и принцип действия

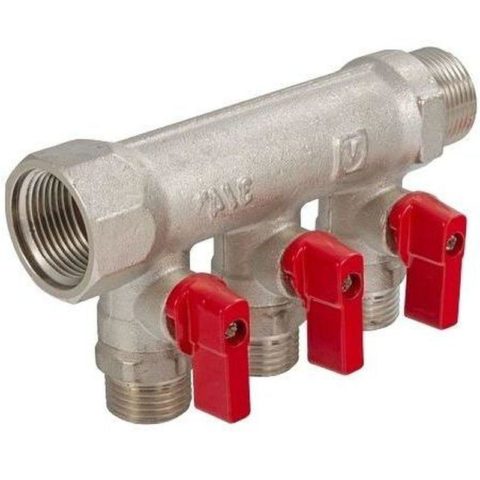

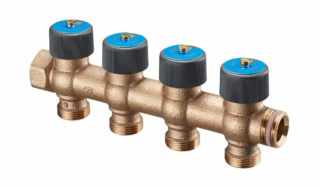

Коллектор имеет форму цилиндра, по сторонам которого просверлены отверстия. На гребенку устанавливаются перекрывающие устройства для регулирования напора водяного потока. С торцевой стороны расположено входное отверстие, диаметр которого крупнее. К нему поступает вода из источника водоснабжения.

На 2 сторонах устройства — внутренняя и наружная резьба. С помощью резьбового соединения прибор подключается к магистрали, при необходимости — к другому коллектору. По бокам фиксируются подводки, ведущие систему к разным точкам потребления. Данную систему называют параллельной.

На конец устройства в разных случаях ставится гаситель ударов или заглушка.

Распределительная гребенка может иметь от 2 до 4 выходов. Для подачи воды к большому количеству точек несколько коллекторов соединяют, а на оставшиеся отверстия ставятся заглушки.

Особенности конструкции водоснабжения в отоплении дома

Если отопительная система отопления выполнена по комбинированной схеме, то радиаторы работают в паре с трубопроводом системы «теплый пол», а коллектор водоснабжения оснащается узлом подмеса, чтобы при остывании жидкости в контуре теплого пола в этот контур путем подмешивания добавлялась вода из коллектора.

Покупая готовый коллектор, рекомендуется обратить внимание на расстояния между выходами коллекторов подачи и обратного хода, так как в азиатских устройствах эти значения могут не соответствовать европейским стандартам, и узел подмеса воды может просто не уместиться

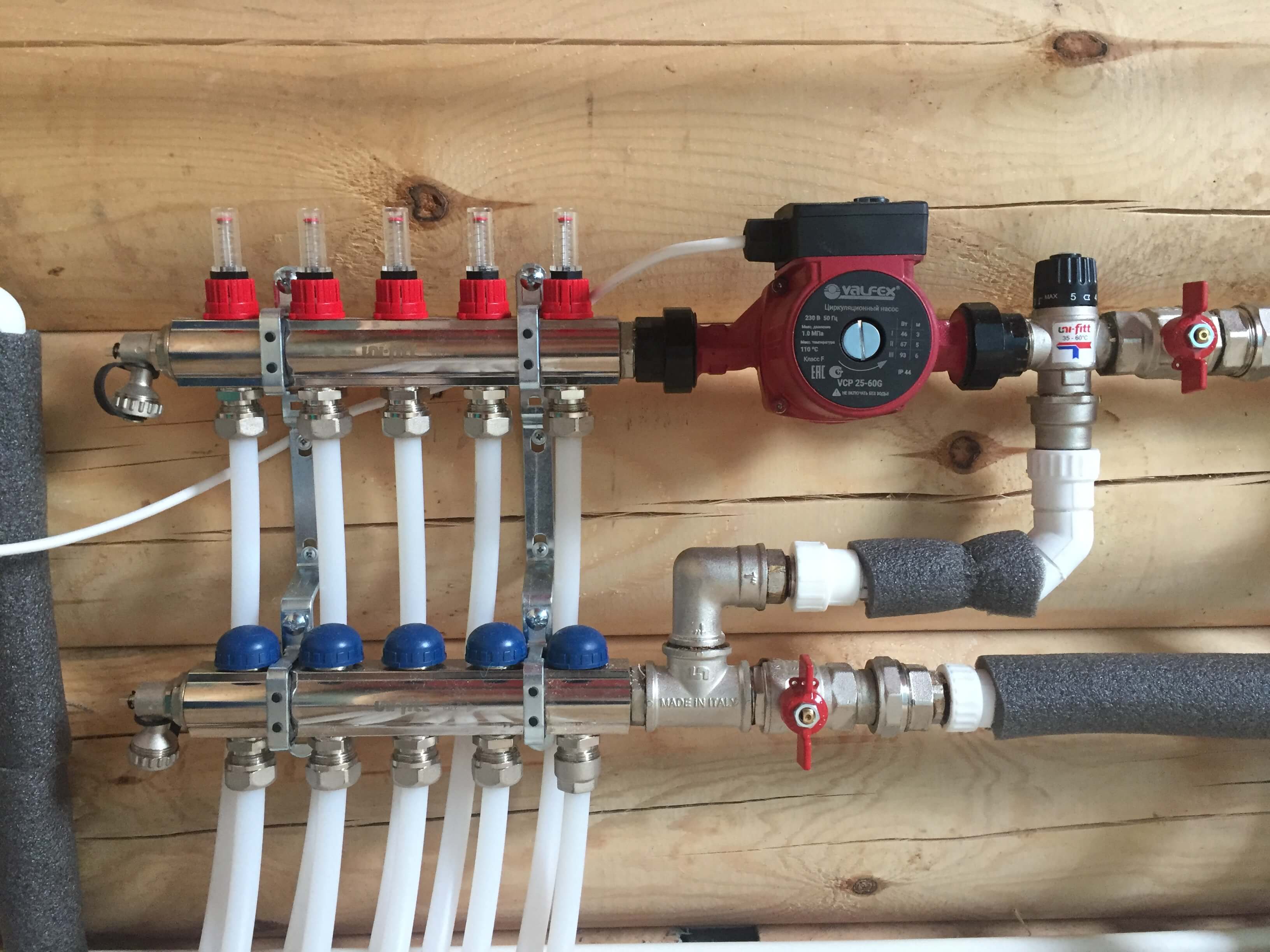

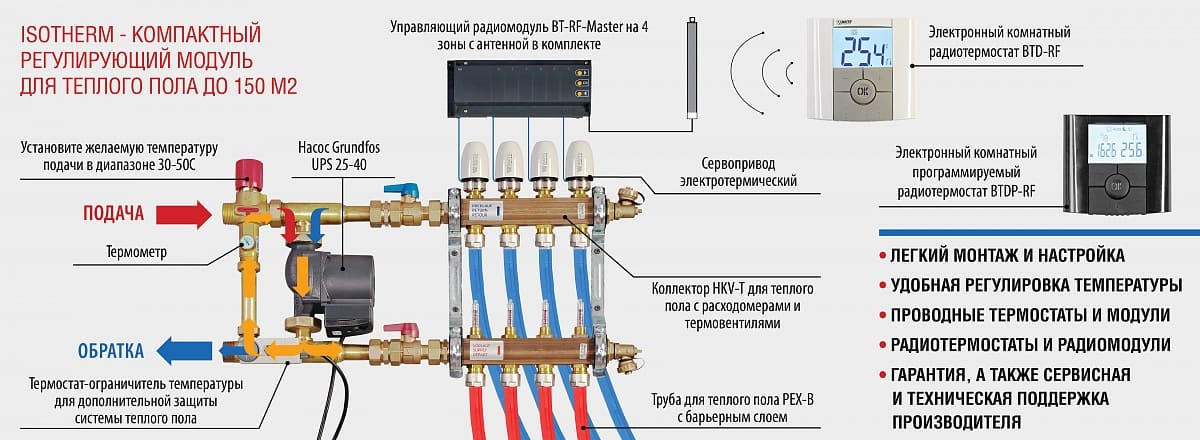

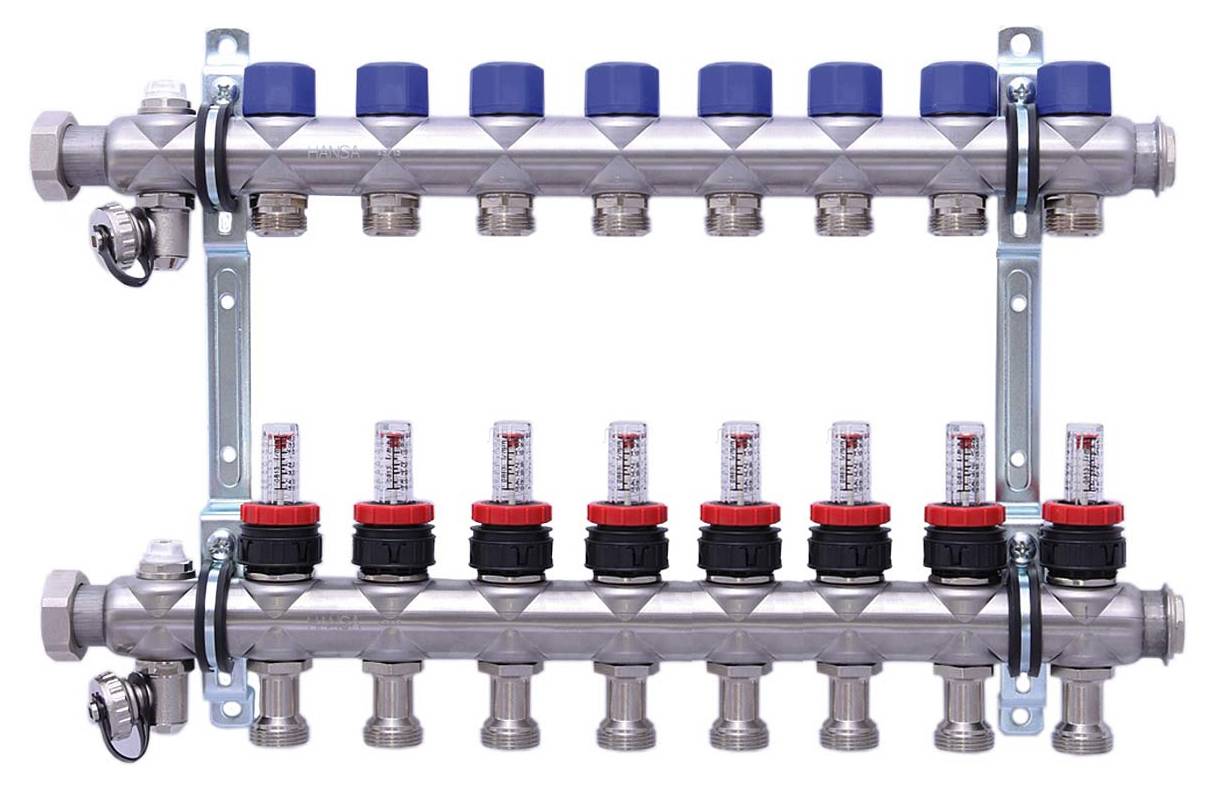

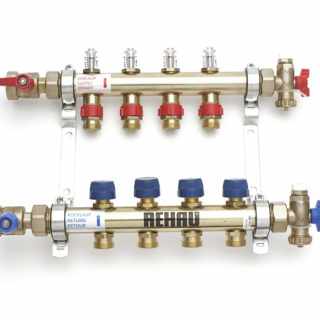

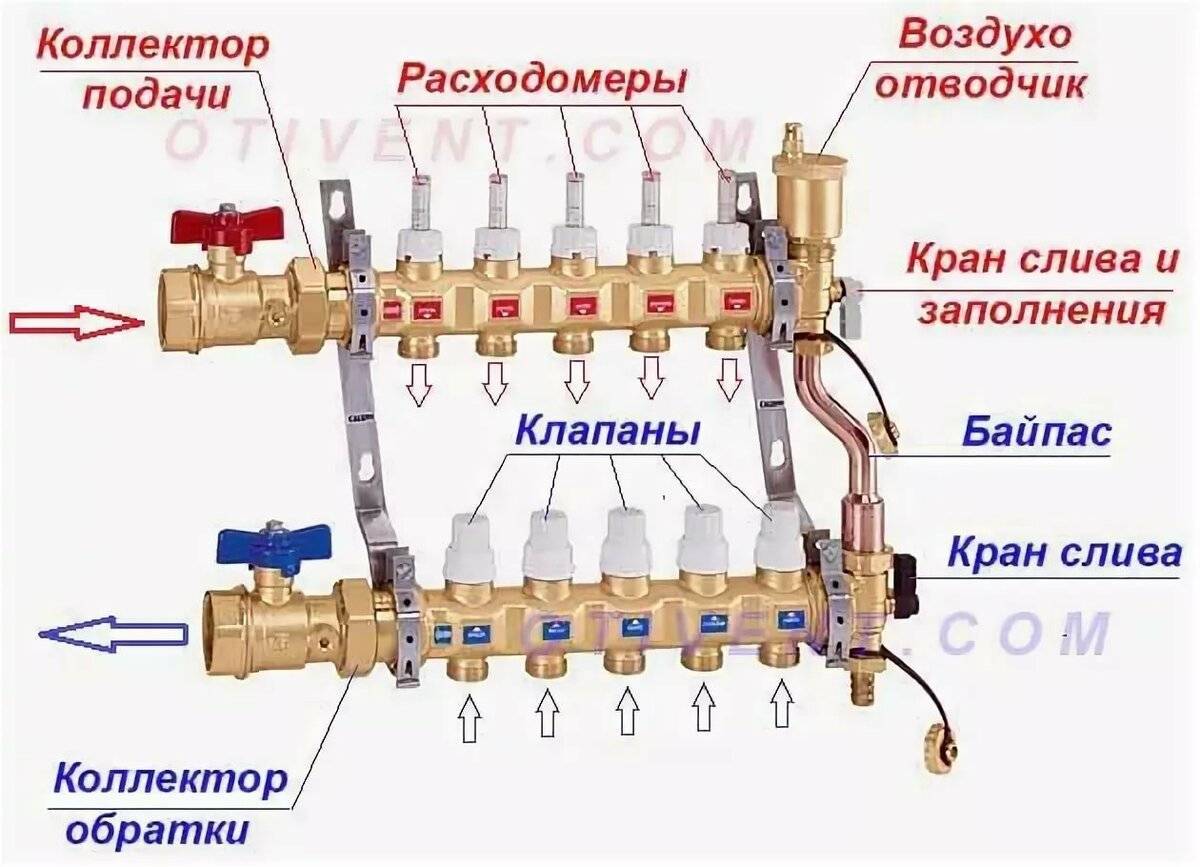

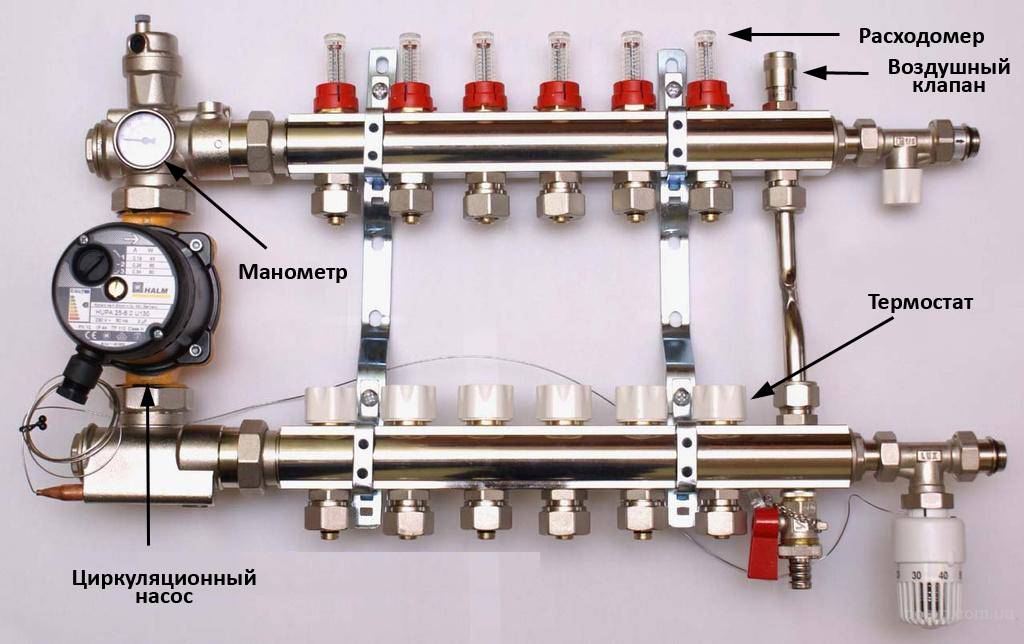

Коллектор для водяного теплого пола

Коллектор для «теплых полов» имеет выпускные патрубки Ø 16 мм, 18 мм и 20 мм. Для магистралей, уложенных в загородных домах, рекомендуется устанавливать трубы с Ø ≤ 16 мм. Если в доме работает несколько контуров «теплого пола», и они имеют разную длину, то в коллекторе нужна система балансировки с расходомером, так как без балансира пол с более короткой трубной трассой буде всегда горячее.

Вращением кольца на расходомере изменяют его пропускную способность, а значит, регулируют температуру в контуре. Расход горячей воды визуально контролируется через специальную прорезь со шкалой.

Правила монтажа систем водоснабжения

Для магистрали водоснабжения коллекторы устанавливаются тоже в количестве двух единиц: один коллектор – для ГВС, другой — для холодного водоснабжения. Регулировочная арматура при реализации такого решения не понадобится – устанавливают только запорные вентили или краны. Такие краны в магистрали холодного водоснабжения оснащаются ручками синего цвета, для ГВС – красными рукоятками. Основная труба коллектора водоснабжения монтируется в сухом месте, но идеальным решением будет установка отдельного шкафа для коллектора. Для этого заводские узлы оснащаются специальными креплениями, а в заводских шкафах предусмотрены места для них. При изготовлении коллектора своими руками способ и схему размещения и крепления коллектора необходимо будет продумать отдельно – выберите любой вариант с обеспечением условий, описанных выше.

Правила монтажа

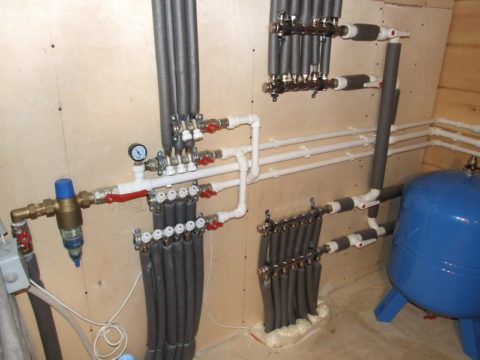

Коллекторная схема водоснабжения Разводку сети водопровода с установкой коллектора можно выполнить самостоятельно. Собирают ее по такой схеме: основная труба подключается к гребенке напрямую, без каких-либо ответвлений. К ней подсоединяются трубы, подающие воду для каждого сантехприбора. Устройства удобно монтировать за смывным бачком унитаза. Но допустимы и другие версии.

Чтобы выбрать место для гребенки, принимают во внимание:

доступность для ремонта и установки;
влажность (умеренная);
наличие несущей стенки, на которой закрепляют прибор;
возможность работ при аварии в любое время суток благодаря допосвещению.

Иногда устройство устанавливают в отдельном помещении либо шкафу. Для закрепления коллектора применяют специальные хомуты.

Гребенки устанавливаются как на горячее, так и на холодное водоснабжение. Для удобства применения и чтобы избежать путаницы, изготовители выпускают коллекторы двух оттенков: красного и синего.

Установку стоит выполнять лишь после того как смонтирована разводка, выставлены счетчики, обратный клапан, фильтры и другие детали водопроводной линии. На точке подключения к главному стояку система оборудуется шаровыми кранами, перекрывающими основной поток. Также здесь размещается фильтр грубой очистки и счетчик, позволяющий контролировать потребление воды.

Потребуется закончить установку водопроводных линий для каждой точки потребления. Для этого стоит оставить в коллекторе свободные отводы, заглушив их сантехпробками. Лишь после этого можно монтировать узел, отвечающий за распределение. Устанавливают его без дополнительного уплотнения.

Проведение монтажа именно в таком порядке уменьшит нагрузку на соединения, поможет избежать их деформации. Это в особенности актуально для непрофессионалов.

При установке нужно принимать во внимание такие моменты:

Прибор, отвечающий за распределение, непременно комплектуется запорными элементами для регулировки и перекрытия потока.
Сечение места подключения к основной линии должно быть больше стандартных 15 мм. Такой диаметр вводной трубы позволяет обеспечить потребителя нужным количеством воды при одновременном пользовании несколькими сантехприборами.
Чтобы нейтрализовать гидроудар, способный причинить серьезный вред водопроводу, нужно установить специальный гаситель.
На резьбовом соединении вентилей либо выходах с коллектора устанавливают фитинги-переходники. К ним подсоединяются трубы, подающие воду к точкам потребления.
При оборудовании водопроводом здания с двумя и более этажами может появиться потребность в установке циркуляционного насоса.

Методы прокладки

При закрытом способе разводки водопровода все основные элементы должны быть доступны.

Проводить такую процедуру можно несколькими способам:

закрытым;
открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

Но стоит помнить, что если будет выбран такой способ, то прокладка разъёмных соединений должна проводиться исключительно в открытом виде.

При этом, можно сразу отметить основные недостатки закрытого метода:

отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
возможность вовремя увидеть протечку и устранить её;
легкость проведения ремонта на любом участке;
возможность улучшить в процессе использования систему.

Товары на рынке

В зависимости от материала стоимость изделий составляет от 400 до 2500 руб. Коллекторные группы на 200-300 выходов могут стоить 10000-40000 руб.

На рынке представлены модели разных производителей, к популярным относятся:

Watts;
Uponor;
Giacomini;
APC;
Luxor;
Fado;
Caleffi;
Valtec;
Bianchi.

В магазинах представлены не только гребенки, но и комплектующие. Изделия без кранов экономичны. Они используются для установки индивидуальной разводки, дают возможность подобрать подходящие детали. Приобретение изделия с запорной арматурой облегчит процесс установки. При сборке узлов исчезает необходимость монтажа вентилей.

Для адаптации устройства к системе дома приобретаются комплектующие. К ним относятся вентили, клапаны, насосные группы. Необходимы механические приводы, заглушки и патрубки.

Для монтирования в стену и сохранения эстетичного вида используются коллекторные шкафы.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

закрытым;
открытым.

При этом, можно сразу отметить основные недостатки закрытого метода:

отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

А вот к преимуществам можно отнести:

низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
возможность вовремя увидеть протечку и устранить её;
легкость проведения ремонта на любом участке;
возможность улучшить в процессе использования систему.

Преимущества и недостатки коллекторной системы водоснабжения

Прежде чем купить коллекторы, нужно проанализировать их основные преимущества. Они заключаются в следующем:

нормализация уровня давление в трубопроводах;
обеспечение параллельного снабжения водой нескольких пользователей;
предотвращение возникновения гидроударов;
практически полное предотвращение уменьшения напора воды;
возможность отключение сантехнических приборов, сохранив водоснабжения других приспособлений.

Коллектор водоснабжения можно установить не только в доме, но в разнообразные общественных заведениях. К их недостаткам специалисты относят такие особенности, как:

значительная стоимость самого устройства и большого количества трубопроводов;
потребность скрытой прокладки труб, так как большое их количество на стене в ванной или же кухне – это излишество.

Несмотря на определенные недостатки, все же коллекторы пользуются соответствующей популярностью. Чаще всего их монтируют при осуществлении капитального ремонта в помещениях здания. Это может быть как жилое, так и общественное сооружение.

Классификация коллекторов

Распределительные устройства отличаются материалом корпуса и деталей и способами крепления

Это важно учитывать при подборе, т.к. не все изделия подойдут к пластиковым трубам

Существуют следующие разновидности коллекторов:

Стальные (изготавливаются из нержавеющей стали). Устойчивы к огню и высоким температурам. Изделия отличает аккуратный внешний вид и легкий вес, коллектор легко крепится на стене.
Латунные (иногда — никелированные). Имеют высокую стоимость, но обладают прочностью. Не ржавеют и не портятся от высоких температур.

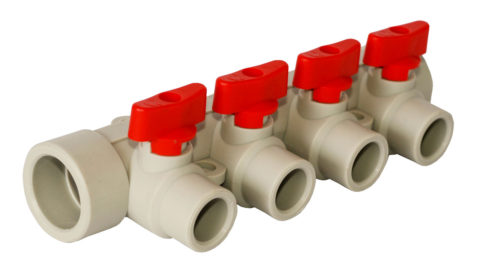

Полипропиленовые. Отличаются легкостью и устойчивостью к коррозии.

По способу фиксации устройства классифицируются следующим образом:

с евроконусом;
резьбовые;
с компрессионными фитингами, позволяющими прочно соединить пластиковые или металлопластиковые трубы;
с фитингами для труб из пластика под пайку;
комбинированные.

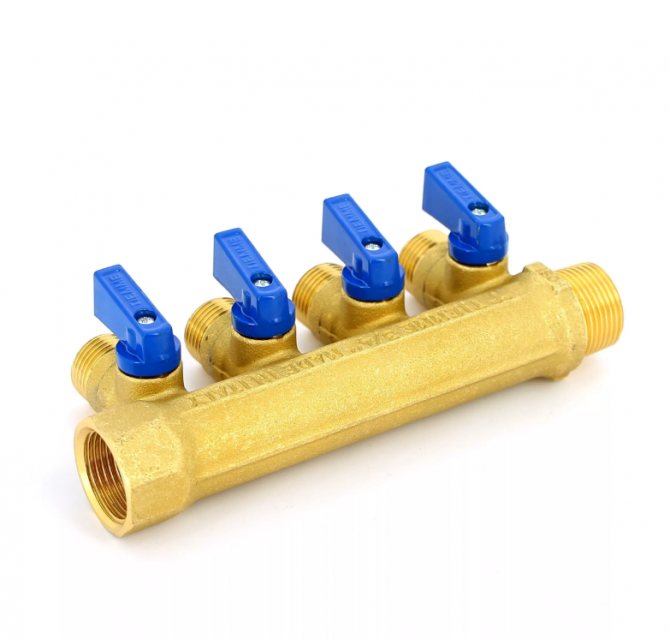

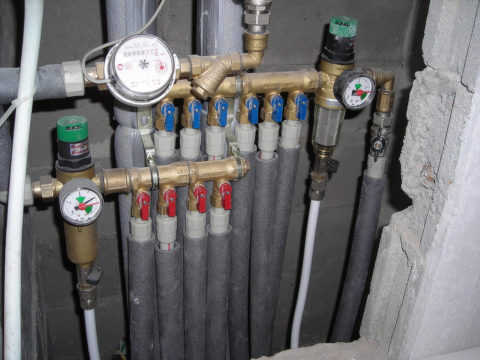

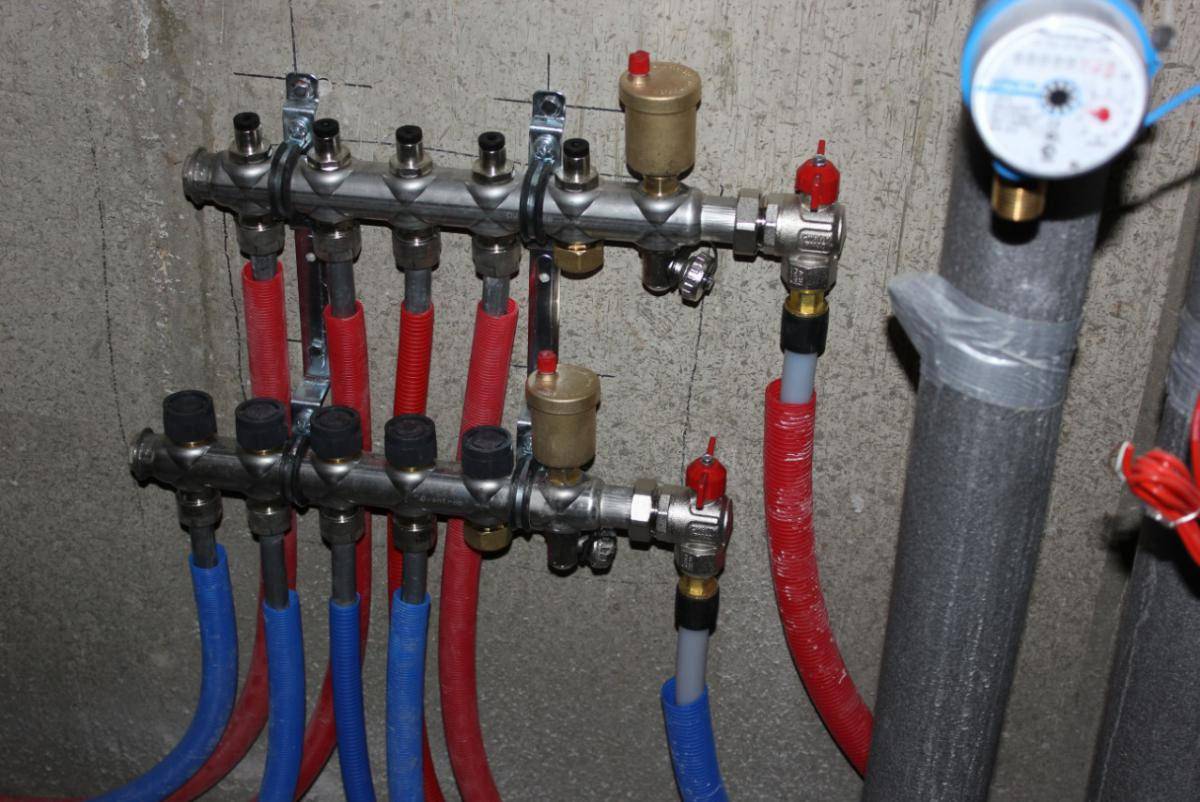

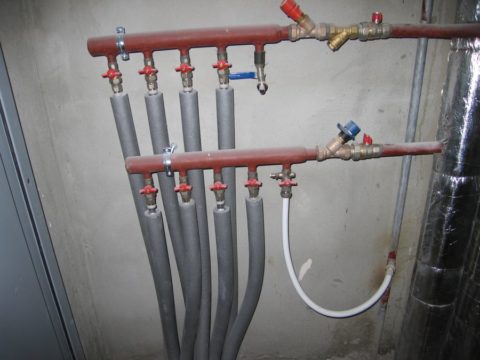

Латунные коллекторы для разводки водоснабжения.

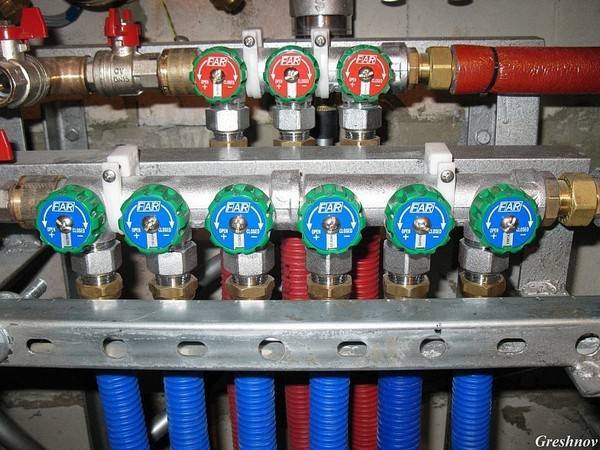

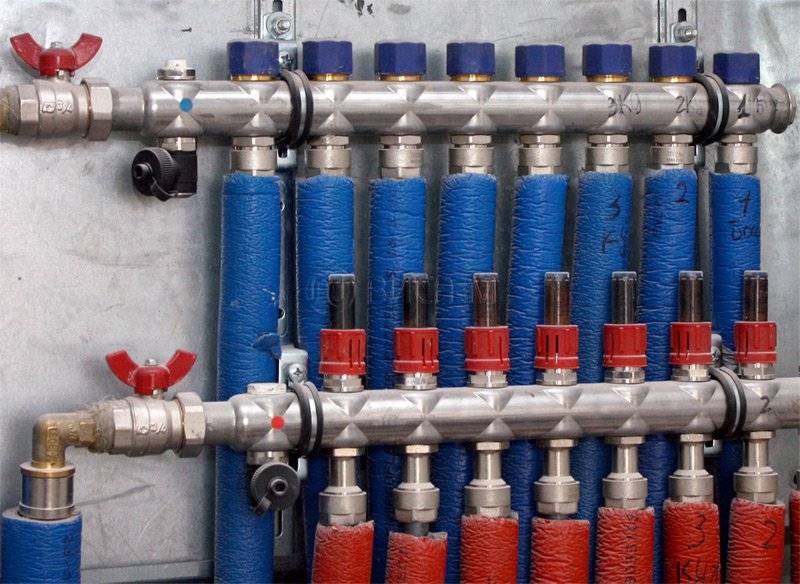

Также коллекторы выпускаются в 2 цветовых вариантах для установки на горячую и холодную воду. Устройства делят по количеству выходных отверстий.

Преимущества и недостатки

Устройство позволяет перекрывать воду только на требуемом участке, не прекращая подачу к другим точкам У устройства множество достоинств:

Удобство. Все коммуникационные узлы расположены в одном месте. Нет нужды залезать под мойку для отключения смесителя с неисправной кран-буксой. Все что потребуется – закрыть необходимый кран на разветвителе.
Надежность. От устройства до точки потребления прокладывается труба без каких либо соединений. Если все смонтировано правильно, протечек не будет.
Исключение перепадов давления. При одновременном пользовании двумя сантехприборами давление в магистрали останется неизменным. Если в наличии запорная арматура, можно отрегулировать подачу воды при излишне большом либо слишком маленьком давлении в водопроводе.
Отсутствие перепадов температур. Этот момент важен при пользовании горячей водой на двух точках.

Коллекторы нужны для удобства пользования бытовыми приборами, которые подсоединены к водопроводной системе. Не потребуется полностью отключать водопроводный комплекс при необходимости ремонта отдельных точек или участков магистрали. Систему можно установить в скрытом виде. В открытом виде она может быть чересчур громоздкой.

Единственным недостатком установки является цена. Разводка водоснабжения с применением коллекторов значительно дороже по материалу (сами гребенки и соединительные элементы) и по работе, если этим занимается нанятый специалист

Но принимая во внимание надежность и пользу устройства, затраты вполне окупаются

Система водопровода с коллектором способствует устранению большинства изъянов в магистрали водоснабжения либо позволяет обезопасить потребителей от вероятных несовершенств последовательной или смешанной схем развертки. Долговечность пластиковых, медных и стальных приборов – более полувека, но время эксплуатации шаровых кранов составляет около 15 лет.

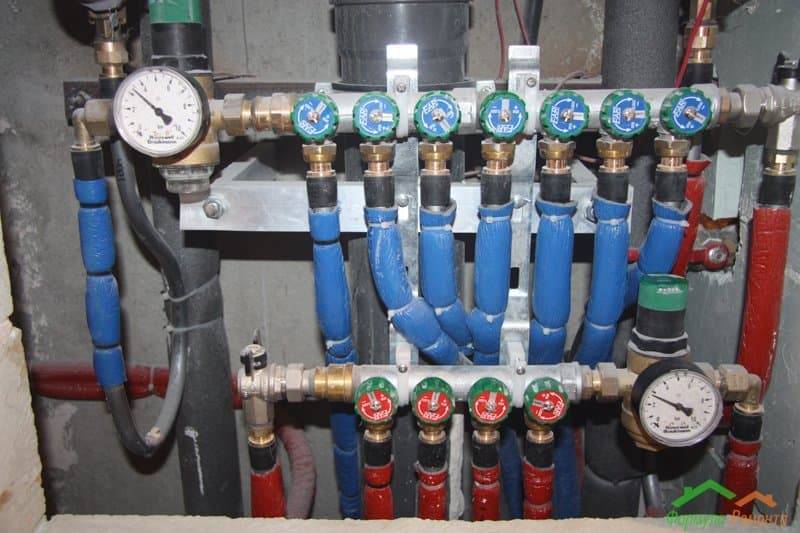

Распределительный коллектор

Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?

Преимущества

В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.

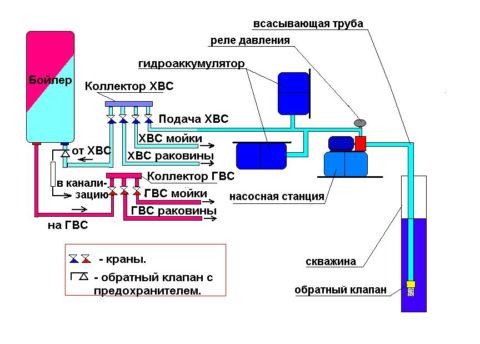

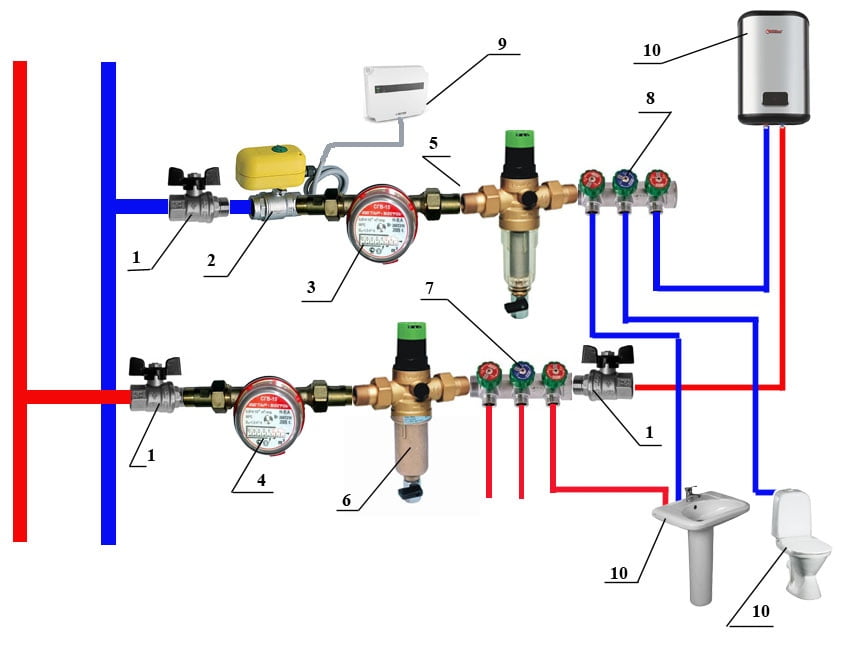

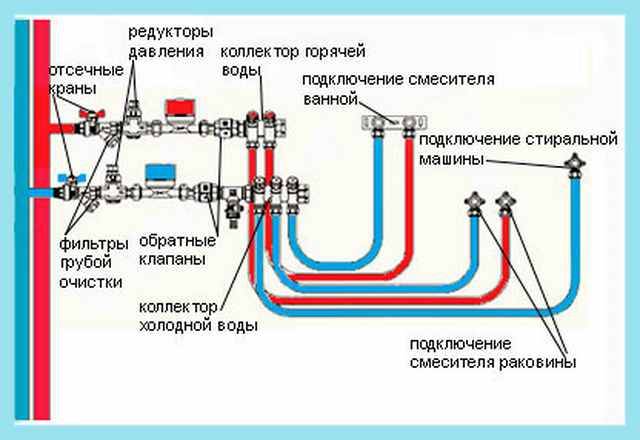

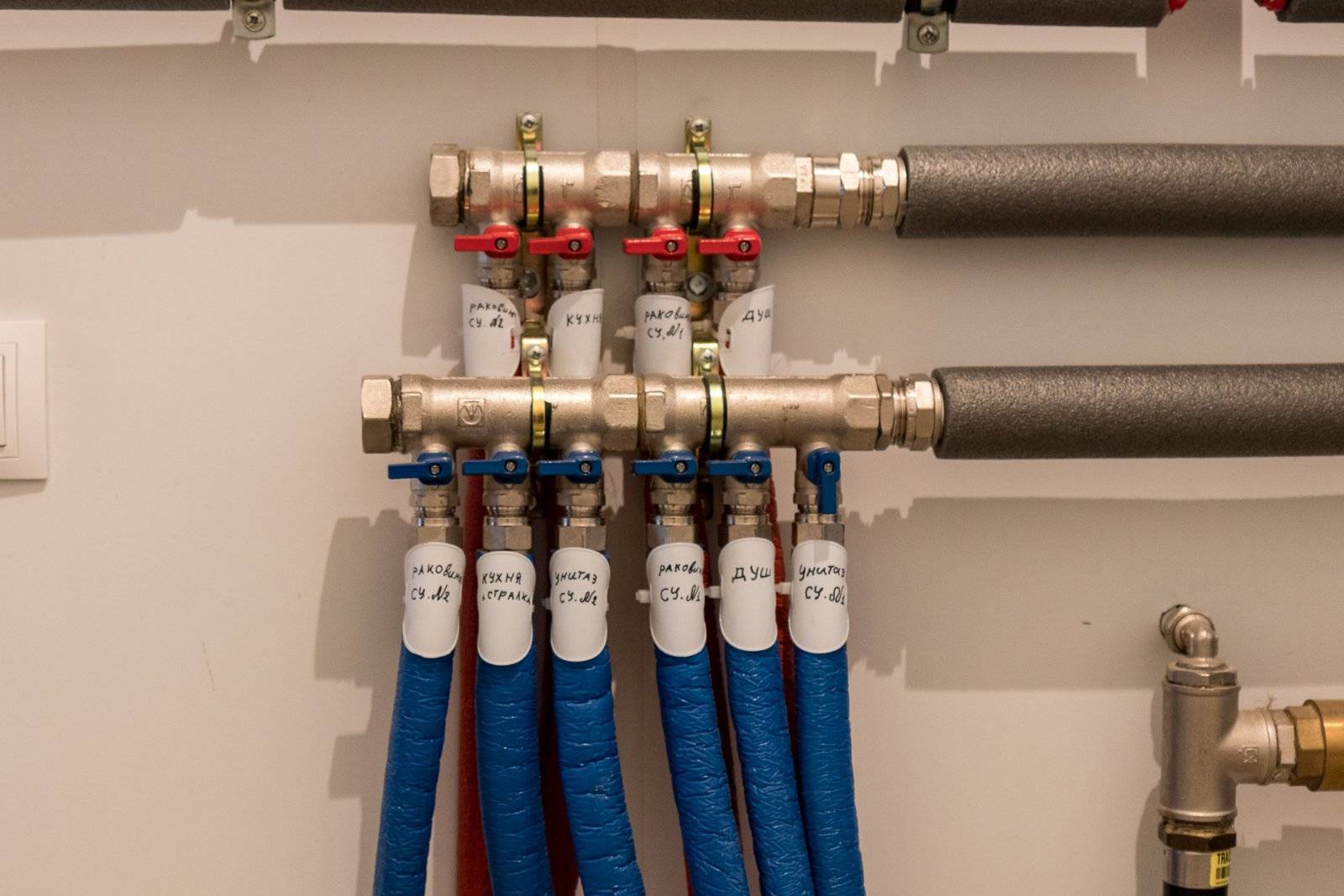

Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой

Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.

Недостатки

Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:

Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;

Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу

Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;

Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки

Монтаж

Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?

На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;

В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра

Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20

Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;

Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны

Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах

Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.

Обратите внимание: все подводки теплоизолированы

Какие трубы использовать для разводки воды?

Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.

В список входят:

Сшитый и термостойкий полиэтилен;
Металлопластик;

Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах

Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).

Гофрированная нержавейка на водоснабжении

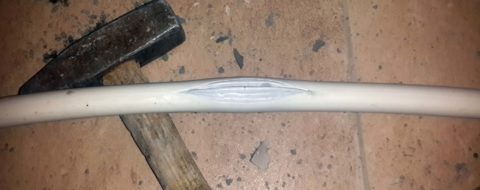

Металлопластиковая труба на фото разрушилась при гидроударе

Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.

Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов

Как и где устанавливать коллектор для воды?

Выбор места расположения распределительного коллектора должен основываться на размещении оборудования в одинаковой отдалённости от гребёнки. Если этим пренебречь, то на самых протяжённых участках трубопровода будет возникать повышенное давление
, которое негативно сказывается на его состоянии.

Если планируется устанавливать распределительную гребёнку для отопительной системы нужно учитывать главное правило – допустимая разница в длинах разных участков трубопровода от коллектора к радиаторам отопления не должна превышать соотношения 1:2. Проще говоря, длина труб от первой батареи до гребёнки и последующих радиаторов не должна быть меньше чем в 2 раза.

В случае превышения указанных параметров добиться правильной работы коллекторной разводки отопительной системы не получиться. Если в здании существует несколько этажей, то гребёнка должна устанавливаться на каждом из них. При этом существует несколько способов размещения
распределительного коллектора:

в специальном монтажном шкафу;
непосредственно на стене.

Для установки гребёнки на стене в ней обустраивают специальную нишу немного выше уровня пола. По размерам ниша должна соответствовать коллектору с учётом, что к нему будет выполняться подсоединение труб системы отопления. Место размещения гребёнки обязательно должно быть сухим. Чаще всего для этого выбирают коридор или подсобное помещение
, где коллекторная система не будет мешать.

Необходимое устройство? Этим вопросом задаются при проведении ремонта в квартире, когда появляется необходимость замены старых труб. Ранее, в «эпоху стальных труб», никто не задумывался о разводке водопровода от центрального стояка по квартире: от крана стояка отходила труба, которая доставляла воду. Если нужно было развести воду в двух направлениях – применяли тройники. Сегодня, при замене труб, также можно использовать тройники и другие распределительные фитинги, но более рациональным решением будет установка специального коллектора для воды.

Критерии выбора коллектора для воды

Коллектор для воды – очень удобный элемент системы домашнего водоснабжения. Это устройство в виде полого цилиндра, выполненного из латуни, которое служит распределителем воды между потребителями. Оно имеет один вход – на стояке с водой и несколько выходов на трубы. Устройства можно устанавливать как на горячую, так на холодную воду

Выбирая оптимальное устройство нужно обратить внимание на:

· количество выходов коллектора должно равняться числу потребителей воды, включая бытовую технику (стандартные модели имеют 2-4 выхода);

· диаметр коллектора влияет на пропускную способность воды через оборудование;

· материал труб (на выводах коллектора под металлопластик и полиэтилен уже есть фитинги для таких труб);

· тип крана коллектора: шаровой, кран-букса, вентиль

Применение коллектора для подачи воды позволяет избавиться от тройников, поскольку трубы идут от выходов коллектора к конкретным устройствам. Это существенно снижает риск возникновения протечек. Также, при использовании коллектора, вода распределяется равномерно между всеми бытовыми приборами, а при необходимости ремонтных работ, достаточно перекрыть нужный кран. В другие места вода будет поступать как обычно.

Преимущества коллекторной разводки воды

Коллекторная разводка – надежный, экономичный и удобный способ использования труб в системе водоснабжения. Она имеет массу преимуществ:

1. Можно отключать воду в конкретном месте с возможностью дальнейшего использования других бытовых приборов.

2. Краны управления всей системой находятся в одном мете, куда имеется свободный доступ. Это может быть сантехнический шкаф или отдельное помещение.

3. Стабильное давление в системе и защита от перепадов.

4. Минимальный риск протечек и ремонта, ведь от коллектора отходит цельная труба.

Для чего нужен коллектор в системе водоснабжения
