Преимущества коллекторных шкафов для отопления

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

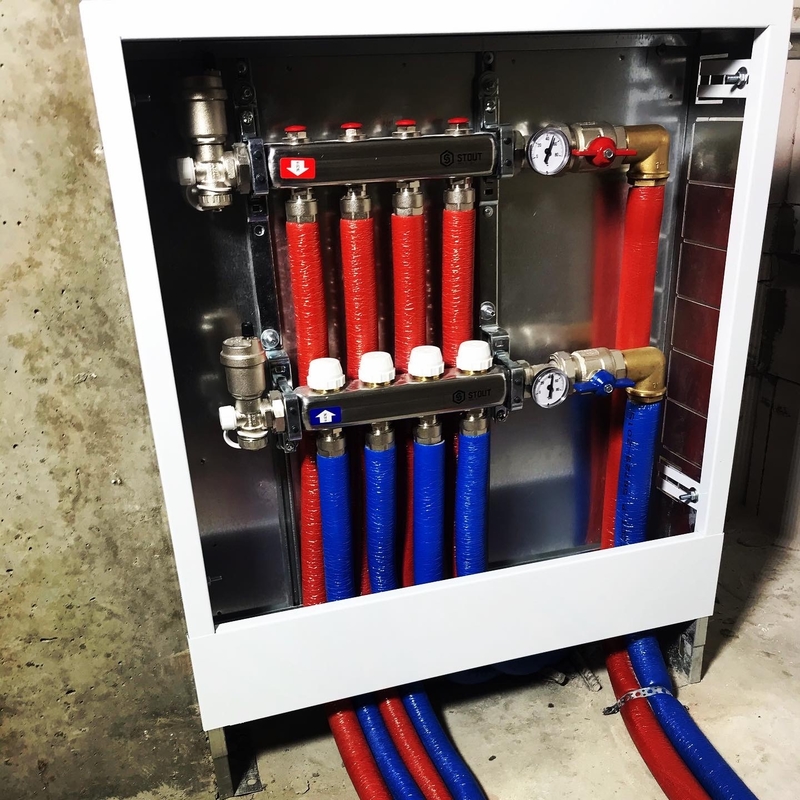

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают расширительный бак. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

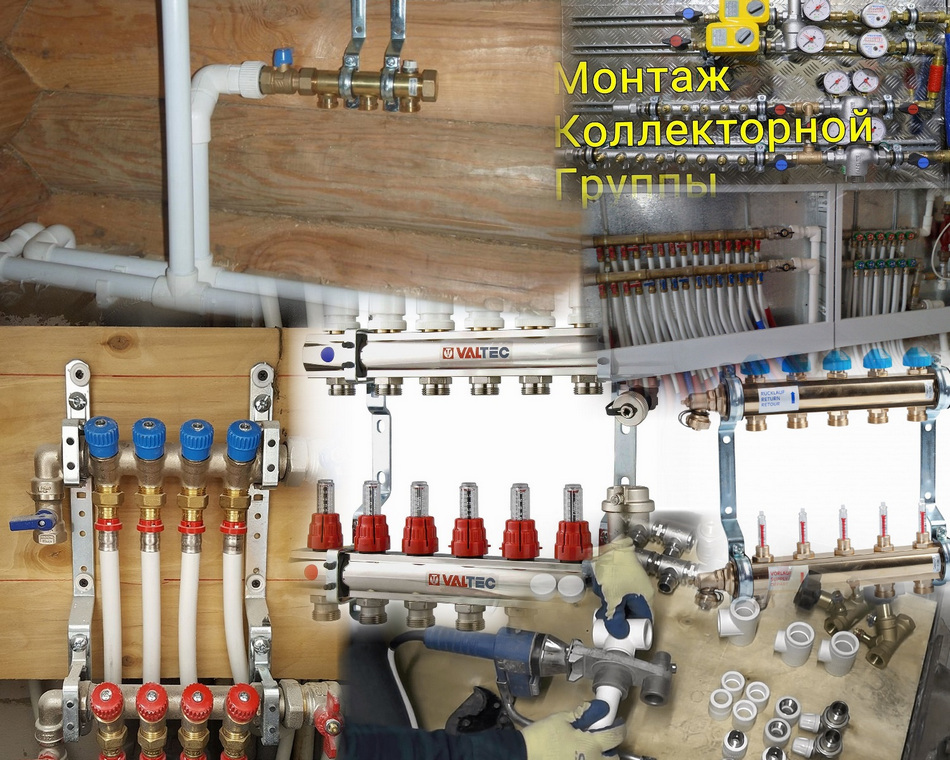

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Правила выбора распределительных коллекторов

Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.

В частности речь идет о следующем:

• Достаточно высокая цена. В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
• Необходимость использования циркуляционного насоса и других приборов. Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
• Сложность выполнения монтажных работ и их высокая стоимость. Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».

Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора

Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы.

Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

Давление системы

Очень важно установить при каких значениях оборудование может безупречно функционировать.
Какое количество электрической энергии будет потреблять коллектор.
Какое количество приборов отопления планируется подключить к распределительному коллектору.
Пропускная способность устройства.
Возможность добавления контуров при увеличении количества приборов отопления.
Наличие дополнительных элементов контроля и автоматики.
Известность завода-изготовителя и отзывы о нем.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

• При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
• Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Технология монтажа радиаторной коллекторной системы отопления

Схема монтажа

Этот вид коллекторной системы признан самым простым в расчете и монтаже, при относительно равной длине контуров и числе подключаемых радиаторов (от 1 до 3, не более) схема функционирует с одним циркуляционным насосом, без потребности в дорогостоящей автоматике.

Риски завоздушивания исключают краны Маевского на самих радиаторах и отводчики на коллекторах. При разном расходе и параметрах теплоносителя схема усложняется и каждая отельная ветвь оснащается своим насосом, автоматикой и группой безопасности.

Непосредственно до начала монтажа определяется число, место расположения, тип и параметры радиаторов, составляется план прохода труб и принимаются меры по их защите от преждевременного остывания. При этом трубы либо замоноличиваются в цементной стяжке с толщиной в пределах 5-7 см, изолированной от воздействия грунта, или скрываются в пустых полах. Схема разводки составляется с учетом ряда правил:

Стандартный диаметр подключения гребенок к трубам, идущим к котлу, составляет ¾ дюйма, к внутренним контурам – ½, сечение последних в частных домах не превышает 16 мм.

Способ подключения труб к радиаторам особой роли не играет, но в большинстве случаев они присоединяются к нижним патрубкам из-за соображений эстетичности и экономии материалов.

В обычных схемах все радиаторы подключаются к коллекторам отдельно (с возможностью регулировки каждого и максимальной теплоотдачей), но при достаточной длине, установке байпасов и сбалансированным гидравлическом сопротивлении в одной петле могут монтироваться 2 или 3 небольшие батареи с последовательным подключением.Ошибки при проектировании и монтаже

Основные сложности возникают при подборе места размещения коллекторного шкафа и заложении контуров с равными параметрами и длинной. При условии одинакового давления и расхода в радиаторных системах один коллектор может обслуживать 2 этажа одновременно, но такие схемы не считаются удачными.

В частности, при недостаточной мощности насосов на верхних этажах или в больших контурах циркуляция теплоносителя будет слабой. Во избежание таких проблем для обслуживания разных этажей выделяют отдельные коллекторы со своими насосами и устанавливают их в центре дома.

К возможным ошибкам также относят:

Какие распределительные гребенки бывают?

Производители предлагают множество моделей коллекторов. Среди них можно встретить устройства с максимальным набором элементов. Подающая часть оснащена расходомерами, регулирующими поток теплоносителя в каждой петле, для более равномерного его распределения. На обратке смонтированы термодатчики для контроля за температурой каждого отопительного прибора. Система позволяет автоматически контролировать нагрев каждого радиатора. Стоимость такой распределительной гребенки отопления достаточно высока.

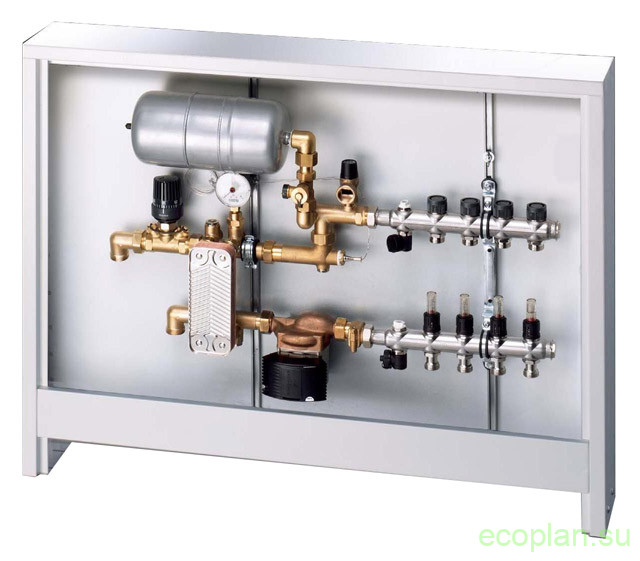

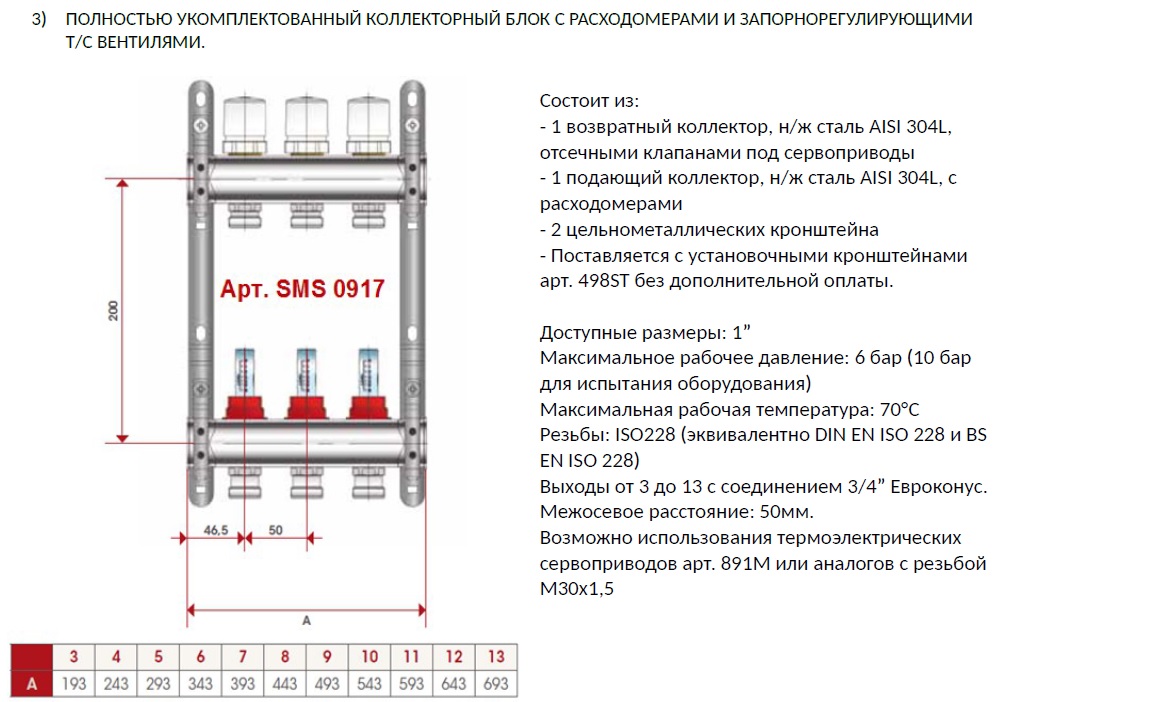

Коллекторный блок с максимальным набором функциональных элементов. Подающая часть оборудована расходомерами, регулирующими подачу и напор теплоносителя. На обратном коллекторе установлены термодатчики

Можно подобрать и более простые варианты. Например, латунный элемент с дюймовым проходом. Устройство имеет заглушки на обратном коллекторе, что позволяет при необходимости установить дополнительные приборы. Существуют литые детали и самые простые – с цанговыми зажимами для металлопластиковых труб. Это самый дешевый и проблемный вариант. Устройство часто «страдает» от возможного подтекания теплоносителя на участке соединения вентиля, что связано с быстрым износом уплотнителя, поменять который можно далеко не всегда.

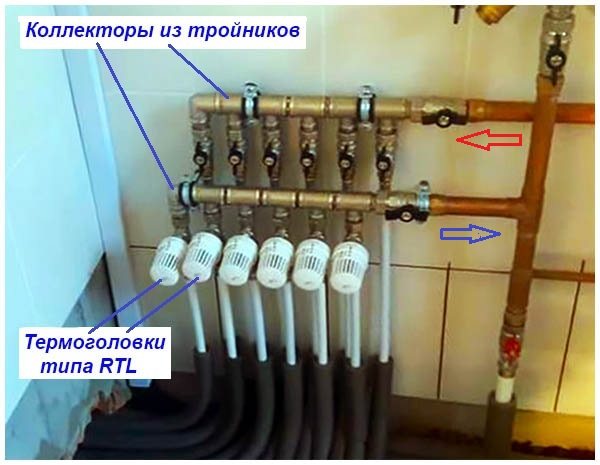

Народные умельцы частенько самостоятельно изготавливают распределительные гребенки. Пожалуй, лучшим из всех вариантом можно считать трубу из нержавейки нужного диаметра, к которой приварены выходы. Но, несмотря на всю свою простоту, это достаточно дорогое удовольствие. И не только из-за стоимости трубы. Понадобится установить еще очень много дополнительных элементов, чтобы получить полноценное оборудование. Поэтому многие пользуются наиболее бюджетным вариантом – коллектором для отопления, собранным из полипропиленовых тройников, нужного размера вентилей и т.п.

Самый доступный и недорогой коллектор. Самостоятельно собран из полипропиленовых тройников, вентилей нужного размера, труб и других необходимых деталей

Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

Достоинства

Основным преимуществом является возможность полного контроля над системой отопления, возможность тонкой настройки микроклимата, эффективности и продуктивности всех составных элементов. Именно этот момент оправдывает все затраты на установку системы отопления в том случае, если комфорт стоит на первом месте.

Обязательное использование циркуляционных насосов и раздельное подключение теплообменников позволяют использовать трубы самого малого диаметра, что существенно снижает объем всей системы, а это экономия на постоянных затратах энергоносителей.

Раздельная настройка всех элементов так же позволяет снять нагрузку с котла, если не во всех помещениях требуется поддерживать одинаково высокую температуру. Повышается ресурс котла и снижаются постоянные затраты на обогрев здания.

Самостоятельная сборка коллектора отопления

Коллекторы отопления обычно поставляются производителем в собранном виде, циркуляционный электронасос стандартной длины устанавливается позже на резьбовое соединение типа американка. Иногда комплектующие поступают потребителям по отдельности, порядок сборки состоит из следующих операций:

• На подающую гребенку устанавливают расходомеры и вкручивают концевой воздухоотвод в правый торец.
• К обратной гребенке с установленными ранее колпаками на запорных клапанах через американку с правой стороны производят подсоединение вентиля.
• На обе гребенки слева через американку устанавливают сгоны для подключения компрессионного электронасоса, при этом они располагаются таким образом, чтобы штуцер для установки термометра находился с лицевой стороны.
• В гребенку обратки вкручивает тройник, к которому присоединяют термостатическую головку.
• При помощи резьбового соединения (американки) для монтажа циркуляционных электронасосов и прокладок из комплекта, насос присоединяют к верхней и нижней гребенкам.
• По окончании работ к коллекторному блоку подключают трубы стандартного диаметра с помощью Евроконусов, идущих в комплекте.

Все основные соединения герметизируют с помощью резиновых прокладок, идущих в комплекте с блоком и электронасосом, иногда уплотнители отсутствуют в кране и тройнике подающей гребенки, тогда для герметизации используют льняную паклю или другие сантехнические материалы

Для проведения работ достаточно одного разводного ключа, при этом важно не пережать гайки – это может привести к разрыву прокладок

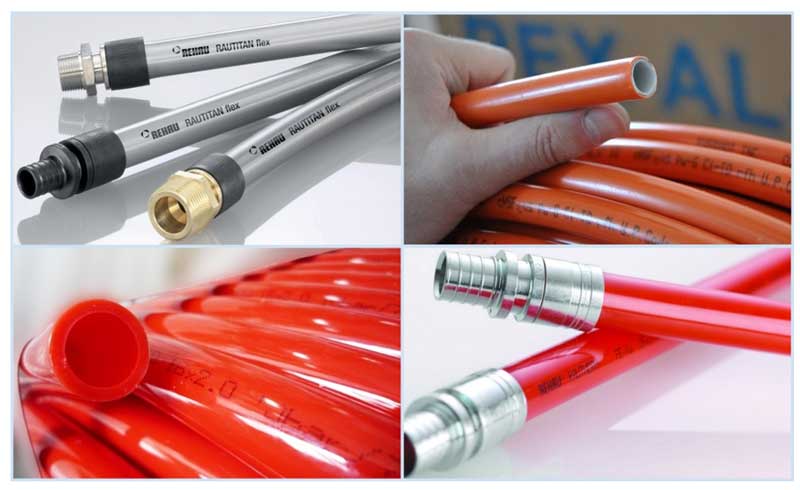

Рис. 18 Трубы PEX и PE-RT

Приспособления для создания коллекторного узла

В обычный стандартный распределительный узел включают устройства для эффективной работы:

• Смесительный клапан для установления температуры теплой воды;
• Насос для поднятия давления в системе;
• Клапаны балансировки и запора ;
• Коллектор для входа и выхода;
• Терморегуляторное устройство с контрольным датчиком;
• Манометры для определения давления в сети;
• Приборы удаления пузырьков воздуха из системы отопления;
• Соединительные элементы для различных диаметров труб.

Особенности двухходового клапана

В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.

При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.

Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.

Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.

Действие трехходового клапана

Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.

Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.

Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит не мало.

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

• распределитель невозможно оснастить ротаметрами;
• без расходомеров сложно сбалансировать контуры разной длины;
• на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
• гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
• стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

1. Клапан смешения обратки и подачи;
2. Запорный кран балансировки обогревательного прибора;
3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур. Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
2. Максимально допустимое давление в трубах;
3. Возможность расширения отопительной системы;
4. Ручное или автоматическое управление коллектором;
5. Электрическая мощность всех узлов и агрегатов;
6. Диаметр внутренних отверстий коллектора (пропускная способность).

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

1. Тип декоративного напольного покрытия;
2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
3. Материал и диаметр труб контура;
4. Номинальная мощность котла;
5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Дополнительное оборудование для коллектора

Хороший коллекторный узел состоит не только из трубы и нескольких клапанов, есть определенный набор оборудования, который поможет сделать эксплуатацию теплого пола приятной и функциональной.

Смесительный узел предназначен для снижения температуры теплоносителя до рабочего, благодаря смешиванию воды из обратки с подходящей от котла, а также для циркуляции воды в контурах теплого пола. Состоит такой узел из циркуляционного насоса и трехходового клапана (возможна установка и двухходового клапана). Также возможен монтаж расширительного бака.

Читать также: Установка электрического теплого пола

Принцип действия смесительного узла с трехходовым клапаном:

Горячий теплоноситель поступает на трехходовой клапан, на котором установлен терморегулятор с выносным датчиком температуры, где происходит смешивание с остывшей водой из контуров теплого пола Затем смешанная вода насосом подается обратно в систему теплого пола. Выносной датчик температуры устанавливается после насоса и регулирует зазор открытия клапана для поддержания заданной температуры. На обратный контур теплого пола обязательно устанавливается обратный клапан, он ограничивает протекание горячей воды к выходу обратки контуров. Также возможна установка байпаса между подающим и обратным контурами, это труба меньшего диаметра, она служит на случай закрытия всех контуров, тогда насос будет гонять воду через него. В видеоролике Вы можете более подробно изучить принцип работы смесительного узла, также в нем рассказывается о принципе работы системы теплый пол.

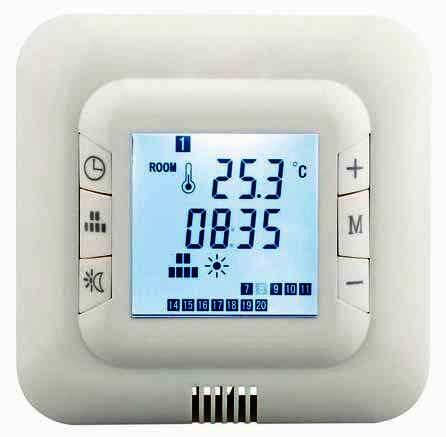

Термостаты служат для регулировки комнатной температуры. Устанавливаются, при необходимости, в каждой комнате и регулируют величину открытия и закрытия сервоприводов. бывают как механические, так и электронные, для жилых помещений стоит отдать предпочтение электронным вариантам, так как у них погрешность включения-выключения гораздо меньше механических.

Есть многопозиционные термостаты, к ним возможно подключать ещё и датчик температуры самого пола, если он установлен, а также они могут замерять влажность воздуха в комнате.

Термостатические головки, устанавливаются на трехходовых клапанах, регулируют смешивание теплоносителя. Для теплого пола используют головки с выносным датчиком температуры, выполненным в виде стеклянной трубки или баллончика с газом, который очень чувствителен к перепадам температур.

При нагревании газа от трубы, на которой он установлен, газ расширяется, передает давление в установленный в головке баллончик и происходить регулировка зазора для протекания теплоносителя и следовательно температуры в контурах теплого пола.

Во всех системах отопления, в том числе и в системе теплого пола, рименяется група безопасности в которую входят:

Датчики температуры и давления (термометр и манометр) необходимы для визуального контроля данных параметров в системе. Можно приобрести скомпонованный датчик.

Расширительный бак устанавливается для компенсации расширения воды при нагреве, при наличии бака у нагревательного котла, нет необходимости ставить дублирующий у коллектора.

Автоматический воздухоотводчик необходим для стравливания воздуха из системы, устанавливается на вводной и отводящий коллектора. в самых верхних точках.

Предохранительный клапан мембранного типа, нужен для сбрасывания аварийного давления, устанавливается если в системе есть расширительный бак, в основном ставится при отопительном котле, при чем по порогу срабатывания следует подбирать по котлу нагрева (указывается в паспорте котла).
