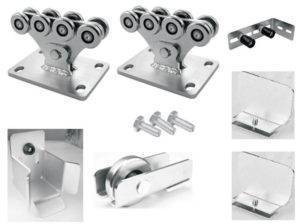

Что входит в комплект?
Откатные ворота отличаются практичностью, так как створка передвигается параллельно основному забору, не занимая место перед входом. Поэтому их применяют для обустройства проходных на промышленных или бизнес-предприятиях.
Сегодня существует несколько типов подобных конструкций, которые отличаются техническими нюансами. Но, независимо от этого, состоит такая система из нескольких основных комплектующих:
Закладная. Она представляет собой обычный металлический швеллер, который располагается в почве. Для придания прочности к нему приваривают арматурные прутья. Внешне вся эта конструкция напоминает букву «П», которая забетонирована в траншее. Длина подобной системы составляет половину размера проема. Консольные и подвесные ворота не оснащаются такими элементами.
- Уловители. Их разделяют на верхние и нижние системы. Первый тип предназначается для ограничения перемещения полотна перпендикулярно его основной плоскости. По-простому, с помощью верхних уловителей защищают конструкцию от сильного ветра в закрытом положении. Нижние конструкции используются для поддержки полотна. При движении оно наезжает на уловитель сверху, который частично воспринимает нагрузку.
- Накатной ролик. Его крепят на нижнем углу полотна таким образом, чтобы он попадал на нижний уловитель. Изготавливают продукцию из различных материалов, но в большинстве случаев для этого применяют пластик.
- Заглушки. Эти элементы используются для закрытия пустот направляющей трубы. Такой подход исключает попадание воды, мусора или снега внутрь. В свою очередь, подобная защита продлевает срок службы системы в несколько раз, а также не позволяет образоваться наледи на движущихся роликах.
- Полотно ворот. Практически всегда створки изготавливают из прочных металлических труб, способных выдерживать максимальные нагрузки и вес.
Сегодня откатные ворота очень часто комплектуют автоматическими системами перемещения. Автоматика не является обязательным атрибутом, но она присутствует практически всегда. Состоит эта система из нескольких основных устройств:

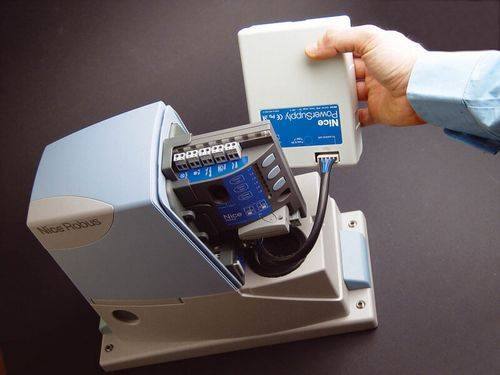

Электродвигатель. Данный механизм является основным, так именно он приводит в движение полотно. Устанавливают его на бетонном основании, а также дополняют специальными защитными кожухами, предотвращающими попадание влаги и мусора. Некоторые модели могут управляться удаленно, что дает множество преимуществ, позволяя практически полностью исключить участие человека в работе ворот.
- Концевые выключатели. Основной задачей подобных механизмов является управление работой электродвигателя. Технически это своеобразные реле, которые отключают подачу тока, когда ворота доходят в концевую точку.
- Защитный блок. Система состоит из множества электрических узлов, которые связаны между собой различными связями. Основной задачей является контроль работы электрического двигателя, а также предотвращение его перегрузки во время работы.
Обратите внимание, что не все комплекты обязательно включают все устройства и механизмы. Сегодня многие производители выпускают модификации, которые состоят из определенного набора элементов
Особенности

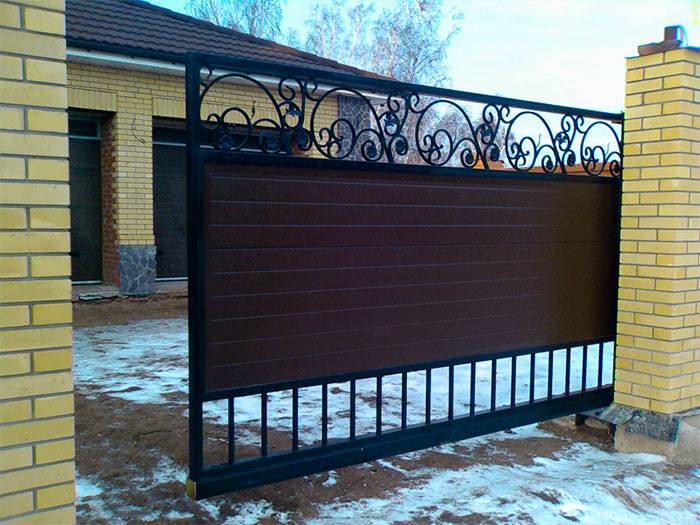

Откатные ворота представляют собой полотна, которые сдвигаются параллельно основному забору. Для таких целей используют специальные комплектующие, обеспечивающие минимальное трение между направляющей и приводом.
Откатные ворота обладают несколькими весомыми преимуществами:
- Плавный ход. Обеспечивается это хорошо притертыми роликовыми системами, двигающимися с минимальным трением.
- Сдвигание полотна выполняется в сторону. Это исключает уборку снега перед ним для открытия.
- Длительный срок службы.
- Возможность использовать как ручное, так и автоматическое управление.
- Высокая устойчивость к климатическим факторам.
Но подобные системы не решают множество проблем, так как имеют несколько минусов:
- Полотно при открывании закрывает боковую сторону. Чтобы это осуществить, нужно дополнительное пространство, которое не всегда доступно.
- Вес всей системы очень большой, поэтому все опоры устанавливают только с помощью бетонирования. Это же несет дополнительные финансовые и физические расходы.
- Роликовая система является довольно требовательной к чистоте. Чтобы все шестеренки работали исправно, следует постоянно следить, чтобы между ними не скапливались листья или снег.
Производители и модели комплектов для откатных ворот
Италия – мировой производитель наборов фурнитуры для ворот, именитые бренды которой знают во всём мире, именно они занимают лидирующие позиции на мировом рынке комплектующих для откатных и распашных ворот.
Came
Крупнейший производитель систем автоматизации, сигнализаций для дома и офиса, контроля и доступа, автоматики, фурнитуры и пультов для ворот.
| Speed Eco | S | ME |
 |  |  |
| Тип конструкции | ||
| Консолная | Консольная | Консольная |
| Консоль (с антикоррозийным покрытием или без) кол. шт. | ||
| 1 | 1 | 1 |
| Каретки на 8 металлических колёсиков кол. шт. | ||
| 2 | 2 | 2 |
| Металлический концевой ролик кол. шт. | ||
| 1 | 1 | 1 |
| Нижний улавливатель кол. шт. | ||
| 1 | 1 | 1 |
| Верхний поддерживающий кронштейн с 2 колёсиками кол. шт. | ||
| 1 | 1 | 1 |
| Материал колесиков кронштейна | ||
| пластик | пластик | пластик |
| Заглушка металлическая кол. шт. | ||
| 2 | 2 | 2 |
| Номинальная несущая способность вес до: | ||
| 350 кг. | 500 кг. | 700 кг. |
| Длина направляющей | ||
| 6 м. | 6 м. | 6 м. |
Представленные комплекты отличаются между собой только предельно допустимым весом нагрузки. Для комплектов с номинальной предельно допустимой нагрузкой в 350 и 500 кг – толщина стенки направляющей равна 3,5 мм, а в Came ME она увеличена до 5 мм. Верхний улавливатель в комплект не входит.
DEA
Разработчик-производитель устройств для «Умных домов», парковочных столбиков, турникетов, систем механизации, автоматизации и комплектующих для дверей и ворот.
| Комплект с консолью без антикоррозийного покрытия | Комплект с оцинкованной консолью | Усиленный комплект с оцинкованной консолью |
 |  |  |
| Тип конструкции | ||
| Консольная | Консольная | Консольная |
| Консоль (без антикоррозийного покрытия) кол. шт. | ||
| 1 | 1 | 1 |
| Каретка с колёсиками кол. шт. | ||
| 5 колёсиков | 2 | 5 колёсиков | 2 | 8 колёсиков | 2 |
| Металлический концевой ролик кол. шт. | ||
| 1 | 1 | 1 |
| Нижний и верхний улавливатель кол. шт. | ||
| 1 | 1 | 1 |
| Верхний поддерживающий кронштейн с пластиковыми колёсиками кол. | шт. | ||
| 2 колёсика | 1 | 2 колёсика | 1 | 4 колёсика | 1 |
| Заглушка металлическая кол. шт. | ||
| 2 | 2 | 2 |
| Номинальная несущая способность | ||
| Консоль – до 500 кг; каретки – до 1200 кг. | Консоль – до 500 кг; каретки – до 1200 кг. | Консоль – до 1000 кг; каретки – до 1500 кг. |
| Длина направляющей | ||
| 6 м. | 6 м. | Консоль составная 6 + 3 м. |
Первые два варианта наборов отличаются наличием или отсутствием антикоррозийного покрытия и габаритами кареток. Комплект усиленной фурнитуры посталяется с составной консолью для удобства транспортировки.
Fratelli Comunello
Компания занимается исключительно производством комплектующих для откатных ворот.
| MINI | PICCOLA | GRANDE |
 |  |  |
| Тип конструкции | ||
| Консольная | Консольная | Консольная |
| Консоль (без антикоррозийного покрытия) кол. шт. | ||
| 1 | 1 | 1 |
| Каретка с колёсиками кол. шт. | ||
| 4 колёсика | 2 | 5 колёсиков | 2 | 5 колёсиков | 2 |
| Металлический концевой ролик кол. шт. | ||
| 1 | 1 | 1 |
| Нижний улавливатель кол. шт. | ||
| 1 | 1 | 1 |
| Верхний поддерживающий кронштейн с пластиковыми колёсиками кол. шт. | ||
| 2 колёсика | 1 | 2 колёсика | 1 | 4 колёсика | 1 |
| Номинальная несущая способность вес до: | ||
| 300 кг. | 600 кг. | 1000 кг. |
| Длина направляющей | ||
| 6 м. | 6 м. | 6 м. |
Представленные наборы поставляются с направляющей без антикоррозийного покрытия. Различия между ними кроется только в толщине деталей. Каретки изготовлены не на литой основе, а из нескольких слоёв листовой стали.

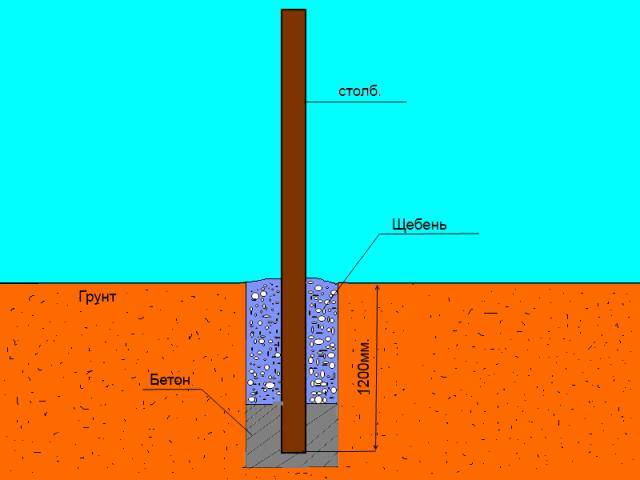

Устройство фундамента и закладного элемента
Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.
Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.
Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.
Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.
Изготовление бетонного основания
Разметка ямы под фундамент для откатных ворот
В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.
Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.
Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.
Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.
Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.
Далее привариваем поперечные связи из той же арматуры.
Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.
Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).
В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.
Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.
Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.
Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.
Закладная деталь для откатных ворот с двумя опорными столбами.
Заливка ямы бетоном
После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.
Советы профессионалов
Подбирая фурнитуру для откатных ворот, следует внимательно изучить рынок перед тем, как делать окончательный выбор. При работе с такими продуктами следует руководствоваться несколькими рекомендациями специалистов:
- Покупайте детали только известных производителей. При этом обязательно учитывайте вес и габариты ворот. На основе этих данных специалисты подберут нужные комплектующие элементы.
- При покупке проверяйте все детали. Анализируйте все поверхности на предмет повреждений или несоблюдения геометрии. Обязательно требуйте у продавца гарантию и сертификат качества.
- Установку откатных ворот доверяйте только опытным специалистам. Они не только быстро соорудят систему, но и правильно настроят ее под ваши нужды.
Покупка комплектующих для откатных ворот – это сложная задача, которую желательно выполнять только с помощью опытного установщика. Он подберет все детали в зависимости от технических параметров полотна.
Советы о том, как правильно выбрать комплектующие для откатных ворот, смотрите в видео ниже.

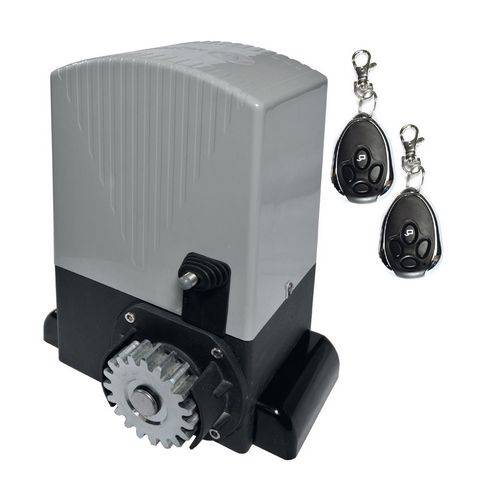

Как оснастить их автоматикой?
Роликовые системы несложно сделать автоматическими, при условии, что они правильно уравновешены и выставлены.
Чтобы поставить автоматику, понадобятся:
- подходящий по мощности электропривод;
- зубчатая рейка;
- кабель;
- гофра;
- сигнальная лампа;
- антенна;
- блок управления;
- пульт ДУ.
Основание для монтажа устройства идет в комплекте с электроприводом. Осуществляем следующие действия:
- В соответствии с инструкцией делаем разметку и между роликовыми каретками устанавливаем привод.
- Размечаем и привариваем к профильной трубе зубчатую рейку. Между шестерней и приводом должен быть зазор в 1 мм.
- Ставим выключатели («концевики»). Лучше использовать магнитные, т. к. они менее подвержены влиянию погоды, чем механические.
- Подключаем привод к сети. Устанавливаем фотоэлементы для безопасности и сигнальную лампу.
Таблица зависимость мощности двигателя от веса ворот
Для правильного подбора привода можно обратиться к данным, содержащимся в таблице:
| Мощность электродвигателя, кВт | Вес конструкции, кг |
| 0,5-0,6 | 800-1000 |
| 0,3-0,4 | 500-600 |
| 0,2-0,3 | 200-300 |
Требования к конструкции
Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:
- Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
- Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
- Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
- Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.
Устройство и конструкция
Стандартные откатные ворота имеют несколько составных частей. Обязательными являются:
- Рама конструкции. Ее загрунтовывают и окрашивают.
- Зашивочный материал.
- Ходовые и направляющие детали конструкции.
- Для создания автоматической конструкции необходимо подготовить электропривод.
Зашивать ворота можно профнастилом, деревом или сендвич-панелями. Возможна установка сетки-рабицы или металлических прутков. Самым востребованным материалом является профнастил. Его можно приобрести по умеренному ценнику. При выборе этого материала обшивки ворота становятся более устойчивыми к повреждениям.
Если обращать внимание на альтернативы, можно выбрать листовую сталь. Однако створка откатной конструкции получится довольно тяжелой
Это значит, что для нее придется купить дорогостоящую фурнитуру и автоматику.
Деревянные ворота тоже обладают внушительным весом. Однако они экологичны и обладают отличным внешним видом. Материал популярен среди приверженцев стиля кантри или экостиля. Альтернативой деревянной зашивке откатных конструкций является евроштакетник.
Устройство фундамента
Основание необходимо для монтажа швеллера, к которому затем будут приварены каретки с роликами. Именно они обеспечивают перемещение створки.
Внутри двора со стороны той части забора, куда будет заезжать полотно, следует вырыть яму под фундамент. Дина основания равняется ½ проема, а глубина заложения – 1 м. Швеллер делают высотой 10-20 см. Он должен быть длиной, равной половине длины полотна. После к швеллеру снизу приваривают арматурный каркас. Для этого следует выбирать прутки 10-14 мм диаметром. Затем каркас устанавливают в траншею и заливают бетоном.
Раствору необходимо дать отстояться минимум неделю. За это время бетон наберет достаточную прочность.
Как выбрать?
Современный рынок предлагает множество комплектующих для различных видов откатных ворот
Все они отличаются качеством и предназначением, поэтому важно правильно подбирать системы для определенных ситуаций
Чтобы приобрести надежную продукцию, важно обращать внимание на несколько основных критериев:
Параметры несущей балки
Специалисты рекомендуют отдавать предпочтение опорам, у которых стенки имеют толщину не меньше 4 мм. Если вес полотна превышает 800 кг, тогда этот показатель желательно увеличивать до 5-6 мм. Все поверхности балки должны быть качественно обработанными или защищенными специальными составами (цинк и так далее).
Сечение балки должно быть равномерным, а на поверхности граней должны отсутствовать заусенцы и сколы. Это позволит роликам скользить с минимальным трением. Сама конструкция должна весить примерно в 1,5 раза больше, чем сами ворота. Таким образом, обеспечивается оптимальный уровень работы, независимо от климатических и других условий.
Количество опорных роликов
Здесь не существует единого решения. Многие специалисты утверждают, что лучше установить полотно на 5 опорных элементах
Важно при этом, чтобы один из этих роликов был поперечным. Это позволит равномерно распределить нагрузку
Если же использовать 8 опорных систем, полотно все равно будет опираться только на 4 из них.
Когда планируется самостоятельная установка роликов, важно следить, чтобы они были хорошо зафиксированы. Минимальное колебание приводит к образованию трения и выходу из строя механизмов
Устойчивость поддерживающих кронштейнов
Эти элементы являются одними из самых важных во всей системе откатных ворот
Одним из атрибутов, на который следует обращать внимание при покупке кронштейнов, является наличие удобного крепления. Также они должны иметь специальную систему регулировки, которая позволяет монтировать их, независимо от расстояний между опорными столбами
Накатные ролики должны выдерживать высокие нагрузки
Поэтому все они должны быть металлическими. Если приобрести эту продукцию из пластмассы, то срок ее службы зависит от веса створки и качества эксплуатации ворот.
Одним из основных компонентов откатных ворот также является электрический привод. Мощность его определяется в зависимости от веса полотна.

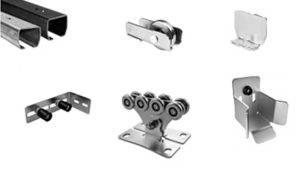

Необходимая фурнитура
Правильно подобранная фурнитура обеспечит длительную и надежную работу откатных ворот. Для их функционирования понадобится стандартный комплект механизмов, включающий в себя такие элементы:
- Швеллер. Из него зачастую формируют опору для роликов. Длина и габариты подбираются в зависимости от веса ворот.
- Несущий профиль. Внешне он напоминает профильную трубу, но в одной из сторон выполнена прорезь под ролики, которые должны располагаться внутри. Изготавливают данный механизм из прочного металла, способного выдержать нагрузки и не поддаваться изгибанию. Крепят эту конструкцию непосредственно к нижнему торцу полотна.

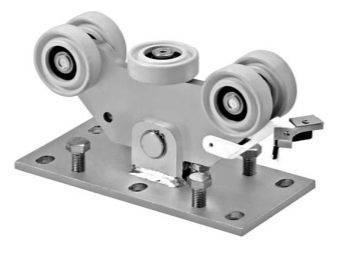

- Роликовые опоры и каретки. Первая деталь представляет собой пластину, которая крепится к фундаменту с помощью специальных болтов. Каретки же фиксируют к опорам также несколькими соединениями. Этот элемент и воспринимает основную нагрузку.

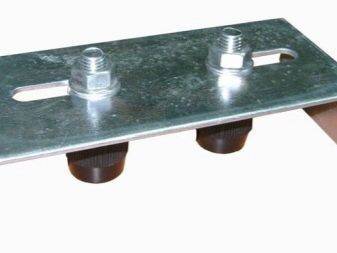

- Поддерживающие ролики. Их предназначением является минимизация колебаний. Крепят их сверху на опорном столбе. Система предполагает наличие 2 или 4 роликов, между которыми и двигается створка, не смещаясь в сторону.

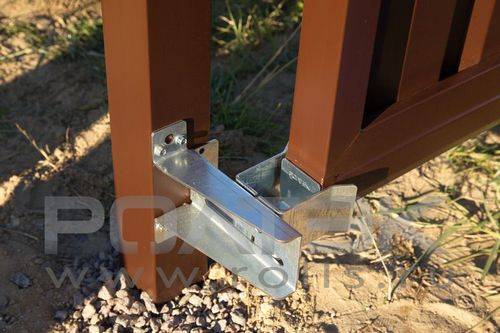

- Уловители. Они устанавливаются на противоположных опорных столбах. Нужны уловители для фиксации полотна в закрытом положении. Изготавливают продукцию из качественной оцинкованной стали.
- Накатной ролик. Крепят его на торце ворот, чтобы при закрывании он стыковался с уловителем и как бы наезжал поверх него.
- Автоматика. Данный элемент не всегда присутствует, но сегодня его все чаще используют. В этот комплект входит электрический двигатель, а также привод, передающий усилие от него к полотну.
Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
При покупке фурнитуры учитывайте:
- общий вес ворот;
- ширину проезжей части;
- высоту створок.
В стандартную комплектацию входят:
- две роликовые опоры;
- направляющий профиль;
- верхний ограничитель;
- накатной ролик;
- заглушка;
- верхний и нижний улавливатели.
Регулировочные пластины не входят в комплект и покупаются отдельно.
Фото: фурнитура, автоматика и консольная балка
Разберем перечни фурнитуры в зависимости от веса ворот.
300-500 кг
Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.
В этом комплекте направляющая консоль делается размерами 60*70*3,5 мм. Длина ‒ 5, 6, 7 м.
Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.
Средний срок гарантии на набор фурнитуры составляет 5 лет.
600-700 кг
Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.
Количество компонентов фурнитуры аналогично предыдущему типу.
800-1000 кг
Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.
Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.
Основной материал ‒ нержавеющий металл.
1100-1500 кг
У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».
Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.
Регулировка рейки откатных ворот
Каждая метровая рейка крепится на месте тремя болтами, ослабив их можно поднять или опустить рейку на 3 – 5 мм. Рейку необходимо выставить таким образом, чтобы зазор с приводной шестерней привода по всей длине рейки составлял 1 – 2 мм. А в местах стыка между частями рейки, не было резкого перепада между зубьями, это может привести к ударам по шестерне привода во время движения. Рейка и шестерня привода ни в коем случае не должны быть в зажатом состоянии, это приведет к затруднению перемещения створки, износу рейки и поломке редуктора или электромотора. Во время работы, шестерня привода должна «гладить» и легко перемещать через себя рейку, а не с трудом проворачивать и проталкивать. Регулировка рейки откатных ворот не займёт много времени и усилий, но продлит жизнь электромотора и сделает работу ворот тихой и безопасной.
В заключение еще раз хочу обратить внимание на важность установки регулировочных подставок под ролики. Многие не придают этому должного значения. Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб
Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики
Допустим, по прошествии нескольких лет, случилась такая неприятность: выдавило фундамент или повело опорный столб. Либо это случилось одновременно и разошлись они в разных плоскостях. Вы сразу заметите это, так как ворота начнет заклинивать, и они перестанут попадать в приемную часть. При незначительном «уходе» фундамента и столба, устранить неисправность можно с помощью верхнего поддерживающего кронштейна и приемной части, положение их роликов и ловушек легко регулируется. Но в большинстве случаев этого бывает недостаточно. Если регулировочные подставки установлены, с их помощью можно легко устранить любые последствия перекоса опорных точек ворот. Если их нет, тогда надо приготовиться к проблемам в эксплуатации и сбоям в работе автоматики.
Регулировка привода откатных ворот
Далее, выполните программирование начальных настроек электропривода, как при первом запуске. При выполнении этой процедуры автоматика заново рассчитает усилие необходимое для перемещения створки, запомнит на сколько надо переместить ворота для полного закрытия/открытия, ну и настроит плавный пуск и замедление в конце движения. Описывать процедуру регулировки привода не имеет смысла, так как у разных моделей и производителей она совершенно разная. Описание и инструкции для самых популярных моделей автоматики Вы всегда сможете найти на нашем сайте в разделе «Инструкции для автоматики»
Обращаю внимание, что наши специалисты не проводят консультации по телефону как настроить ту или иную автоматику, или «как сделать то или это», для этого есть специальные службы технической поддержки производителей ворот и автоматики
Техническая поддержка «Алютех»: 8-800-333-6200 (все изделия производства «Алютех», автоматика «Алютех», «An-Motors» и «Comunello»).
Техническая поддержка «ДоорХан»: 8-495-933-2433, 8-495-933-2400 (все изделия производства «DoorHan» и автоматика).
Техническая поддержка «Херманн»: 8-495-604-46-21, 8-495-604-4621 (все изделия производства «Hoermann» и автоматика).
Техническая поддержка «NICE»: 8-800-333-1717.
Техническая поддержка «CAME»: 8 (800) 200-15-50, 8 (495) 739-00-71.
Техническая поддержка «FAAC»: 7 (495) 646-87-40, +7 (800) 555-27-40.
Техническая поддержка «BFT»: (495) 221-51-17.
Надеюсь, Вам пригодилась информация из моей статьи и с помощью полученных знаний Вы сможете самостоятельной выполнить все регулировки. Вроде бы ничего не забыл и рассмотрел самые важные моменты. Если по тем или иным причинам Вам не удалось самостоятельно отрегулировать откатные ворота и автоматику, наши высококлассные специалисты всегда смогут сделать это за Вас. Мы производим ремонт и обслуживание откатных ворот и установленной автоматики: NICE, CAME, FAAC, BFT, An-Motors, Comunello, Алютех, DoorHanи Херманн, выполним работы любой сложности.
Можно ли сэкономить на фурнитуре для откатных ворот
В данном случае на фурнитуре лучше не экономить, поскольку дешевые комплектующие не будут надежными. Это объясняется тем, что при изготовлении недорогих деталей для откатных ворот используют более тонкую сталь мягких марок, а ролики делают из недолговечного пластика. Также в такой фурнитуре будут применяться некачественные подшипники. Кроме того, дешевый комплект будет без верхнего уловителя.
Таким образом, сэкономив на дешевой фурнитуре, через некоторое время придется выложить кругленькую сумму за ее ремонт.
Также не стоит быть уверенным в том, что дорогая импортная фурнитура будет залогом качества, ведь можно найти хорошие комплектующие отечественного производителя по более адекватной стоимости.
