Необходимые элементы
Аббревиатура RGB, означает три основных цвета свечения диодов, использующихся для получения гаммы:
За каждый цвет отвечает кристалл, для электроснабжения которого подводится своя дорожка, из-за этого в запитке многоцветных RGB лент используются 4 или 5 проводов.
Поэтому полноценное питание источника освещения требует установки дополнительного оборудования, преобразующего параметры электрического тока и напряжения из сети.

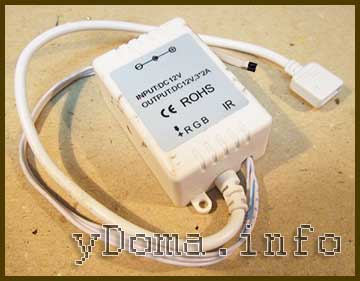

Контроллер RGB
Данный блок предназначен для разделения электрического сигнала на три или четыре цвета. Количество выводов контроллера подбираются в зависимости от параметров ленты. RGB контроллер позволяет управлять цветом или оттенком свечения. По методу управления они разделяются на проводные и беспроводные. Последний вариант является наиболее удобным и востребованным, управление ним может осуществляться посредством:
При подключении к блоку управления важно соблюдать цветовую маркировку по выводам:
Блок питания
В связи с тем, что многоцветные диодные ленты используют не стандартное питание из электрической сети, а более низкий уровень напряжения, вам потребуется установить блок питания. Для электроснабжения RGB лент используется напряжение на 12 В, а в некоторых ситуациях может использоваться номинал в 24 В. В зависимости от типа выбранной ленты, подбирается и выходное напряжение блока.
Второй определяющий параметр для БП – номинальная мощность, который также определяется в соответствии с мощностью светодиодной RGB-ленты. Как правило, мощность указывается из расчета на погонный метр. К примеру, у вас лента мощностью 15Вт/м, соответственно, для питания полосы длиной 5 м потребуется 15×5=75 Вт. Помимо этого необходимо делать запас мощности на 20 – 30%, то есть (75×30)/100 = 22,5 Вт, поэтому результирующая мощность должна быть не менее 75 + 22,5 = 97,5 Вт, можно взять модель на 100 Вт, а при отсутствии такового на 120 Вт.
Помимо этого БП для RGB ленты различаются по степени защищенности от воздействия внешних факторов. Для спален, зал, прихожих будет достаточно степени устойчивости к влаге и пыли IP20. Для комнат с повышенной влажностью, к примеру, ванны, кухни, прачечные необходимо использовать модели со степенью IP67 или IP69. При подключении необходимо обязательно соблюдать порядок подключения клемм
Лента RGB

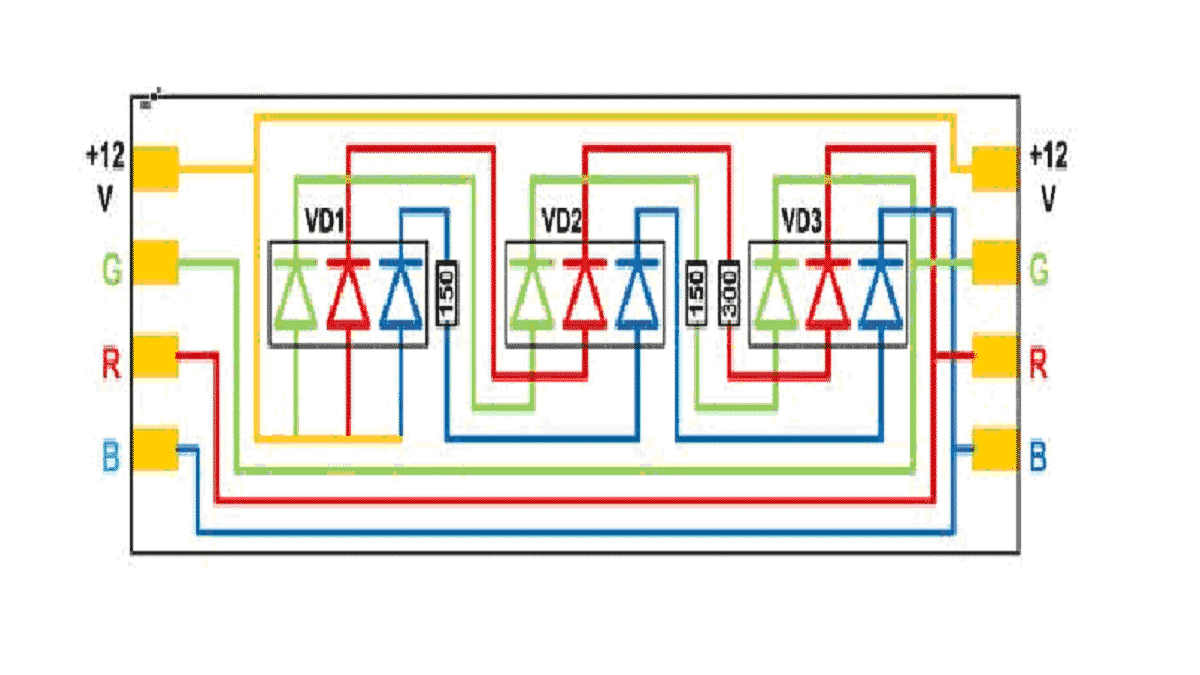

Это гибкая конструкция с расположенными на ней светодиодными модулями. Каждый из модулей RGB ленты в стандартном исполнении содержит три кристалла (по одному на синий, красный и зеленый цвет свечения). Для питания такой полосы используются четыре вывода, из которых три используются для подачи цветового сигнала, а четвертый является общим плюсом. Недостатком таких лент является отсутствие чисто белого свечения светодиодов, так как получаемый от совмещения трех основных цветов значительно отличается от классических монохромных моделей.
Но, всем желающим получить чисто белое свечение на помощь приходят светодиодные RGB-ленты с четырьмя кристаллами в каждом блоке. Они получили маркировку RGB W, так как четвертый кристалл выдает чисто белый цвет. Из-за наличия дополнительного кристалла питание осуществляется по пятипроводной системе. Соответственно для электроснабжения таких RGB лент используются контроллеры на пять выводов.
Следует отметить, что при выборе RGB полосы предпочтительнее использовать модели, собранные из более новых светодиодов SMD 5050, так как они способны изменять цветовое свечение кристалла, в отличии от более старых вариантов SMD 2835 и SMD 3528, в которых каждый кристалл светился одним цветом.
Усилитель
RGB усилитель используется для питания полос длиной более 5м, где из-за потери мощности и падения напряжения яркость свечения значительно снизится. Стандартной длины одной катушки может не хватить для подсветки нужного вам периметра, поэтому придется использовать несколько катушек или добавлять кусок ленты. Усилитель сигнала призван увеличить питающее напряжение и выдать дополнительный лимит мощности.
Подбирается усилитель по мощности участка, превышающего 5 м общей длины. Если общая длина содержит несколько участков по 5м, то после первого, каждому из них требуется свой усилитель. При достаточной мощности БП, усилитель можно запитать от того же блока, что и первый участок ленты. Если не хватает, то каждому усилителю необходимо подключить отдельный блок.
Если пространство для размещения усилителя ограничено (ниша в коробе, распределительная коробка и т.д.) можно использовать микроусилитель. Он значительно меньше стандартных устройств, но позволяет выполнять те же функции.
Подключение светодиодных лент
Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:
- потребляемую мощность ленты по всей длине;
- блок питания;
- усилитель;
- контроллер;
- провода для подключения к бытовой сети.
Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.
При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В без применения специальных понижающих адаптеров и прочих устройств.
Монтаж СДЛ происходит в такой последовательности:
Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке
Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания
Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.
Особенности подключения СДЛ с диммером
Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:
- INPUT — к блоку питания;
- OUTPUT – к плате светодиодной ленты.
Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

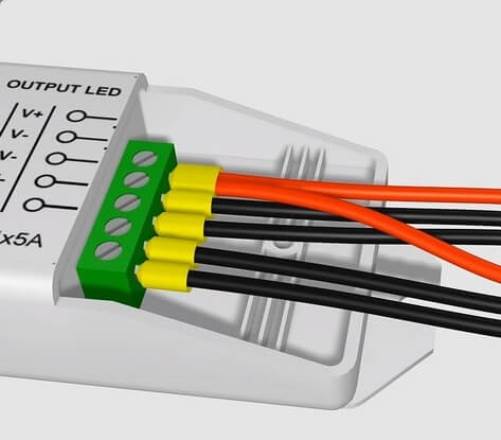

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

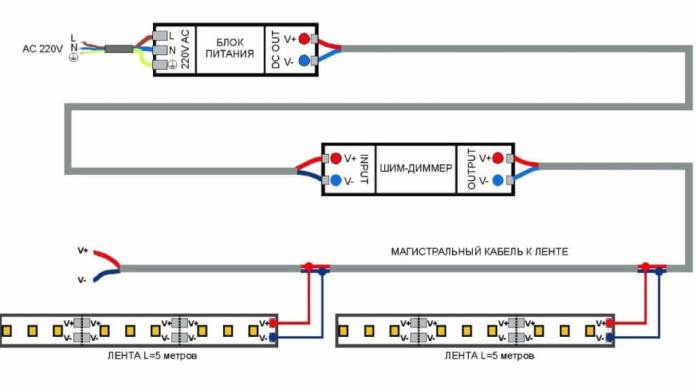

Сама же схема подключения выглядит так:
Подключаем к контролеру или к блоку питания
Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

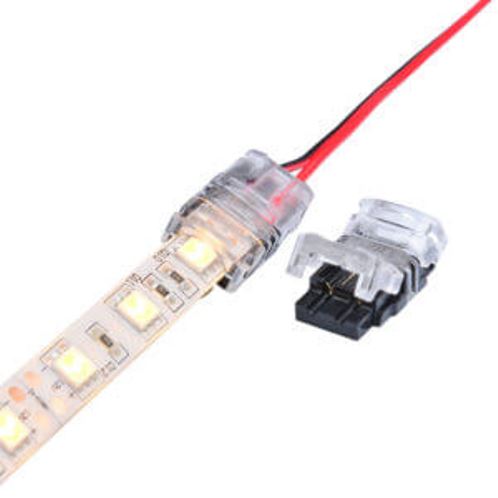

Подключенная лента при помощи коннектора выглядит так:
Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.
Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.
Подключение светодиодной ленты с помощью коннектора:
Подключение ленты пайкой припоем
Выполняем работу в такой последовательности:
- Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
- Зачищаем жилы проводов и контакты модульной площадки.
- Залуживаем места соединений и сами концы проводов.
- Соблюдая полярность, припаиваем контакты.
Подключаем RGB-ленты, оснащенные контроллером
Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем так:
- Черный провод – к +V;
- Красный – к R;
- Зеленый – к G;
- Синий – к B.

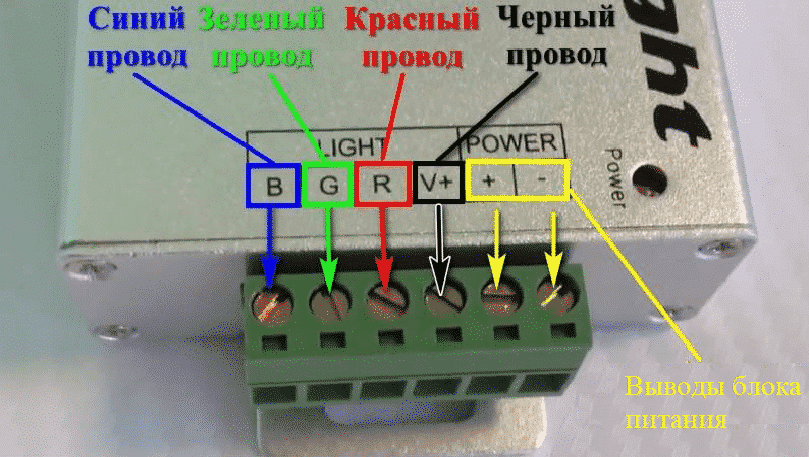

Визуально и схематично это выглядит так:
С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:
- Параллельно.
- При помощи усилителя.

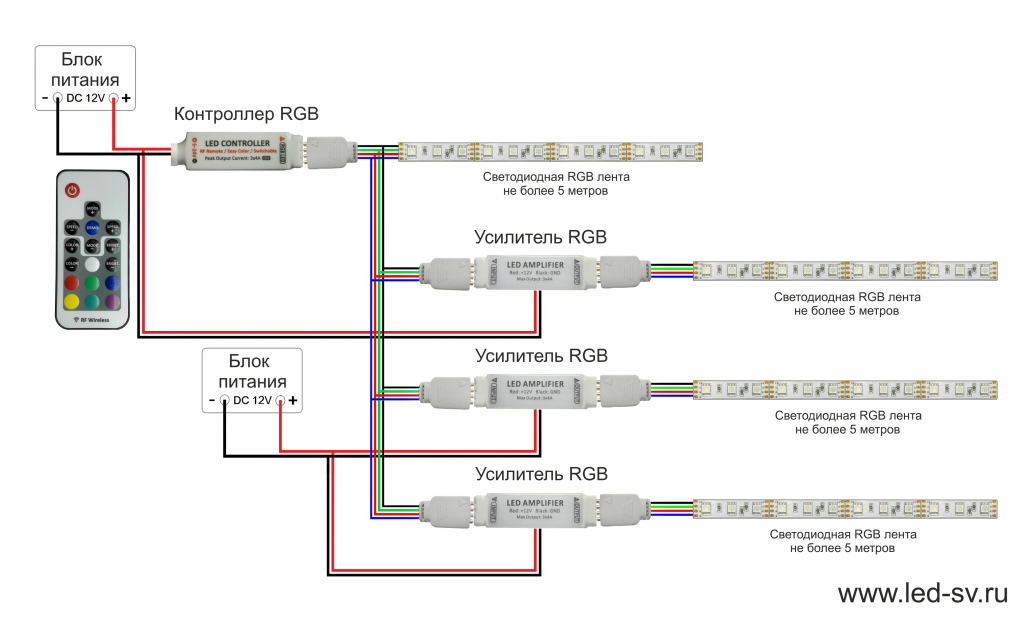

Схематично это выглядит так:
Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.
Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.
Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.
Какие есть виды
Они бывают различных типов, включая герметичный с разными типами защиты. Стандарт защиты IP 20 указывает на то, что данный вид устройства наименее защищён и его нельзя использовать на улице, а также в помещения с высокой влажностью. В свою очередь устройство с уровнем защиты IP68 идеально подходит для наружного использования.
По типу управления выделяют такие виды:
- Контроллер для светодиодной ленты с пультом. Он управляется при помощи инфракрасного излучения. Радиус действия самого пульта приблизительно до десяти метров. Датчик должен находиться в зоне прямой видимости для нормальной передачи сигнала.
- Кнопочные пульты являются самыми распространёнными. Они дешёвые и не отличаются сложностью в эксплуатации. Каждая кнопка отвечает своей функции.
- Сенсорные пульты управления имеют сенсорное кольцо. Оно позволяет выбрать режим и цвет свечения светодиодов.
- Без пульта. Такая разновидность актуальна, если нет необходимости менять режим работы устройства. Управление происходит с помощью кнопок, расположенных на самом корпусе. Режимы и количество функций зависят непосредственно от модели.
- У мини-контроллера RGB есть три кнопки управления: mode (режим), speed bright (скорость мерцания) и color (цвет). Его небольшие размеры позволяют быстро и удобно подключать к открытому блоку питания, а также хранить практически в любом месте.
- Устройство с радиопультом происходит при помощи радиосигнала, радиус которого составляет 100 метров. Функционирует даже через стены.
- Существуют устройства, управляемые по Wi-Fi. Ими можно управлять через планшет, смартфон, компьютер. Программное обеспечение для управления прилагается на диске или доступно в интернете на iStore или на Play Market. Есть модели с уже устроенным Wi-Fi модулем и те, которые управляются через роутер. Он в свою очередь может регулировать несколько RGB-лент.
- Звуковые устройства оснащены функцией сканирования звуков (хлопок или щелчок), обрабатывают их и меняют режим работы светодиодов.
- Помимо этого, существуют светодиодные лампы Gauss, оснащённые RGB-контроллером с пультом управления. Светодиодная лампа GX53 не уступает по функциям, мощности и цветовой гамме лентам. В сочетании с лентой, вместе светильники дают прекрасное и качественное освещение.
Как управлять многоцветной led лентой при помощи RGB-контроллера
- соблюдать полярность;
- подбирать электропитание в зависимости от условий эксплуатации (запыленности, уровня влажности);
- купить устройство для электропитания с запасом мощности и выходным напряжением, соответствующим вольтажу ленты;
- несколько отрезков подключать параллельно;
- соблюдать требования по параметрам сечения проводов;
- включать в схему усилитель, если мощность управляющего устройства слишком низкая;
- резать RGB только в местах, обозначенных производителем;
- при использовании для подключения пайки температура паяльника не должна превышать 260оС;
- несколько источников питания соединять по катоду.
Виды контроллеров
Мы уже упомянули, что контроллеры бывают различными, но они выполняют подобные задачи – переключение цветов и регулировку интенсивности их свечения. Они отличаются:
- По типу исполнения (защищенные от условий окружающей среды и незащищенные);
- По типу монтажа (с отверстиями под монтаж на саморезы, или на Din-рейку и прочие).
- По способу управления (пульт дистанционного управления, кнопки на корпусе контроллера или другие wireless-радио технологии, например, управление со смартфона по WiFi).
Контроллеры для монтажа на DIN-рейку удобно встраивать в электрощиты. Пульты управления также различаются, на устройства которые используют ИК-порт для передачи сигнала и радиопередачу. При этом на пульте присутствует возможность выбора автоматического режима или ручной установки цвета и яркости. При подборе устройства будьте внимательны, ведь в различных экземплярах имеются свои особенности управления и подключения. А необходимой функции может просто не оказаться.
Вообще, видов пультов очень много. Самый дешевый вариант – это кнопочное устройство, у которого в качестве передатчика инфракрасный светодиод. Оно обладает недостатками присущими всем подобным изделиям. Например, система будет реагировать, только если направлять в сторону приемника контроллера пульт при выборе и регулировке режима работы. Более современные модели в комплекте содержат уже сенсорные устройства управления.
Интересная модель:
Ecola RF mini controller 6 А, работает от 12 – 24V, при питании 12 V позволяет зажечь 72 W, а при 24 V – уже 144 W светодиодного света. Использует кнопочный радио (RF) пульт для настройки. Имеет очень маленький разъем для подсоединения к вашей схеме. Изменяет цвет подсветки и работает как диммер.
Общие сведения о лентах
Ленты часто устанавливают в нише потолка над определенной зоной в квартире (например, над спальным местом или обеденной зоной). Многие жильцы не могут точно сказать, какой цвет им необходим, к тому же со временем одна и та же подсветка может надоесть. В такой ситуации выручит RGB контроллер для светодиодной ленты, с помощью которого подсветку можно настроить индивидуально.
Само название RGB обозначает три слова — Red, Green, Blue, то есть красный, зеленый и синий. Из такого небогатого предложения цветовых решений сложно выбрать один цвет, поэтому многие мастера рекомендуют устанавливать контроллеры. Благодаря этим устройствам жильцы смогут настраивать цвета по своему вкусу, например, желтый, оранжевый, фиолетовый, а также регулировать их интенсивность.
Перед тем как приобретать светодиодные ленты, нужно немного разобраться в их классификации. Обычно выделяют их два:
- SMD 3528;
- SMD 5050.
Оба типа лент отличаются по габаритам и параметрам: у первого размеры сторон составляют 3,5 мм на 2,8 мм, у второго — 5 мм на 5 мм, что и отражено в самих названиях. Аббревиатура SMD (Surface Mounted Device) буквально означает «устройство, установленное на поверхности».
Еще одна важная особенность — это мощность светового потока. У SMD 3528 она ниже, так как в такой ленте светодиоды являются однокристальными, в то время как в SMD 5050 они трехкристальные. Второй тип будет светить ярче, однако он будет потреблять в 3 раза больше мощности.
Немаловажным параметром является количество светодиодов на 1 метр ленты, где их может быть 30, 60, 120 или 240 штук. Чем больше светодиодов, тем ярче будет сиять подсветка. Но ленты с большим количеством маленьких лампочек будут стоить дороже. Специалисты советуют не приобретать слишком яркие устройства, поскольку для подсветки ниши в потолке хватит 60 диодов на 1 метр. Для декорирования мебели можно приобрести самую простую ленту с 30 диодами. Такие рекомендации являются оптимальными для любого интерьера.
Чтобы установить освещение в нишу потолка, для примера можно взять ленту типа SMD 5050, содержащую 60 диодов на 1 метр. Она имеет следующие характеристики:
- цвет диодов — RGB, то есть многоцветная;
- количество диодов — 60 штук на 1 метр;
- мощность — 14 Вт/м;
- напряжение — 24 В.
Также на упаковке будет представлена аббревиатура IP с примыкающими к ней цифрами. Эта характеристика указывает на степень защиты. Например, на коробке написано IP33, что означает следующее:
- Первая цифра 3 указывает на степень защиты от попадания инородных тел и прочих контактов с осветительным прибором. По шкале от 0 до 5 она свидетельствует о защите от мелких частиц размером до 2,5 мм.
- Вторая цифра 3 указывает на степень защиты от воды. Светодиоды защищены от наклонного попадания брызг под углом до 60 градусов.
Лента намотана на бобину (или катушку), стандартно ее длина равна 5 метрам, поэтому лучше всего приобрести две катушки, так как часто для подсветки различных ниш требуется от 5 до 8 метров, а иногда и больше. Устройство условно поделено на несколько небольших отрезков, на каждом из которых находится по 6 светодиодов. Отрезки представляют собой полностью самостоятельный осветительный прибор, который будет гореть при подключении к сети.
Светодиодная лента очень пластична, поэтому ее можно крепить в ниши любой сложности и формы, не говоря уже о прямых линиях и переходах. На обратной стороне светодиодов имеется липкий двусторонний скотч, благодаря которому цветная конструкция накрепко прилипнет к любой поверхности.
Диммер на микросхеме своими руками
Несмотря на то, что в продаже можно найти множество разновидностей диммеров, некоторые умельцы предпочитают собрать такие устройства самостоятельно. В качестве примера для сборки рассмотрим диммер на микросхеме, достаточно простой в настройке и обладающий функциями защиты.
Опорное напряжение на управляющем электроде создается при помощи резистора R2. Значение на выходе регулируется от 12в (максимальное) до любого минимального, вплоть до десятой доли вольта. Для оптимального охлаждения интегрального стабилизатора (КРЕН) необходима установка дополнительного радиатора, и это, пожалуй, единственный серьезный недостаток такого самодельного регулятора освещения.

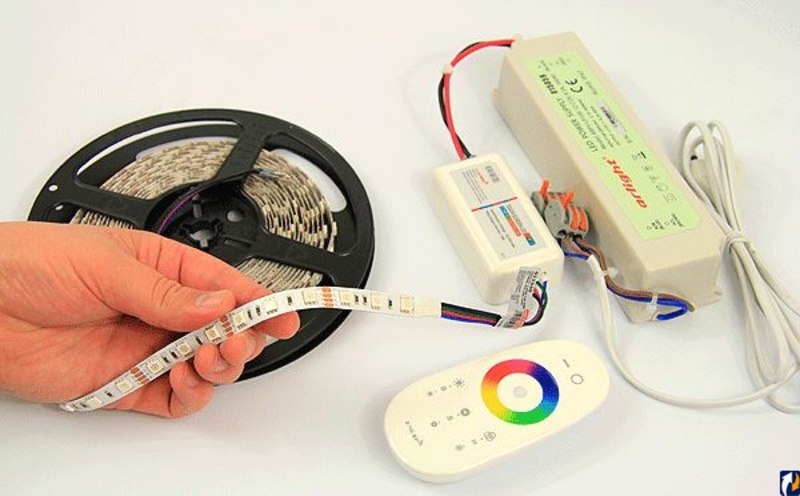

Что нужно для подключения RGB ленты
Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:
- Светодиодная лента;
- блок питания;
- RGB-контроллер с пультом управления;
- RGB-усилитель (опционально).
Блок питания
Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.
При длине в 5 метров, необходимая мощность БП будет:
5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

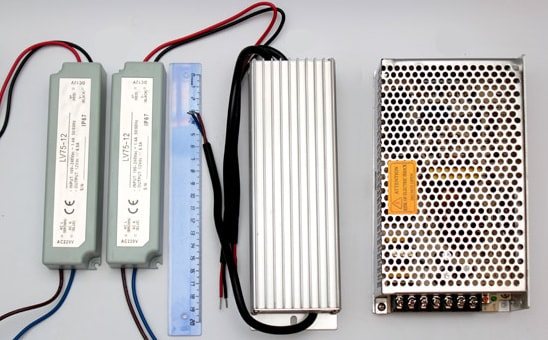

Разновидности блоков питания для led
Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.
Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.
Подробнее про расчет блока питания для светодиодной ленты.
RGB контроллер
Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.
RGB контроллер
Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.
Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.
По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:
- Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
- радио-канал – позволяет пользоваться в пределах дома;

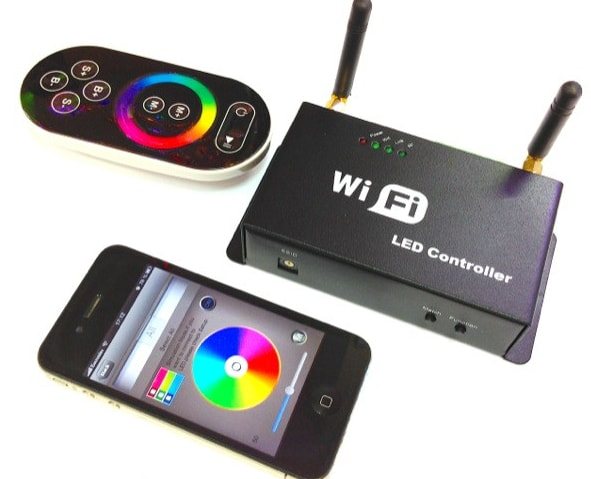

- Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.
Управление освещением со смартфона После установки и подключения, вы сможете:
- Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
- Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
- Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

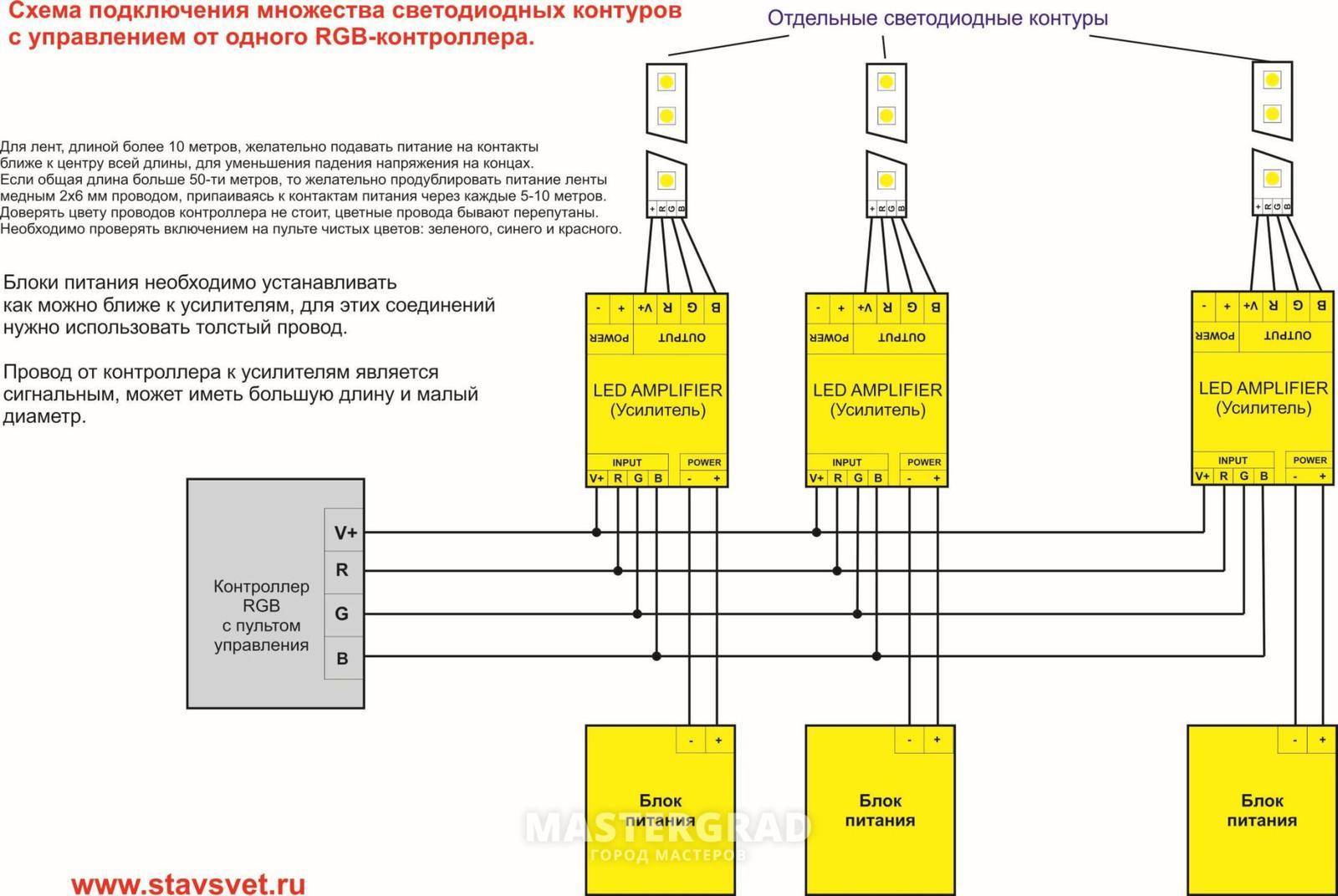

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.
RGB усилитель (led amplifier)
Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.
Rgb усилитель (led amplifier)
Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.
Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:
288 Вт — 216 Вт = 72 Вт
Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.
Назначение и технические характеристики контроллера LN-IR24B
Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.
Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.
Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.
Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».
В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.
Технические характеристики RGB-контроллер LN-IR24B
Параметр | Единица измерения | Величина |
---|---|---|
Температура окружающей среды при работе | ˚С | минус 10…+50 |
Входное напряжение | V | DC 12 или 24 |
Тип разъема подачи входного напряжения | – | коаксиальный DC Jack 5,5 мм |
Тип выхода | – | три канала (RGB) |
Способ управления RGB светодиодной лентой | – | широтно импульсная модуляция (ШИМ) |
Ток нагрузки на один канал | A | 2 |
Общий провод для каналов | – | плюсовой (анод) |
Расстояние дистанционного управления с ПДУ, не менее | м | 8 |
Способ управления с ПДУ | – | инфракрасные лучи IR |
Электропитание ПДУ | штук | 1 батарейка CR2025 (3V) |
Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ
Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.
Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.
На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.
Кнопка | Функция кнопки | Результат |
---|---|---|
Включить (ON) | Лента RGB начнет светится | |
Выключить (OFF) | Лента RGB прекратит светится | |
Яркость больше | Яркость увеличивается на одну ступень при каждом нажатии на кнопку | |
Яркость меньше | ||
Красный цвет (R) | Включение, выключение свечения одного из указанных цветов | |
Зеленый цвет (G) | ||
Синий цвет (B) | ||
Белый цвет (W) | ||
Вспышка, мигание (FLASH) | Режим чередования включения цветов с изменением скорости и яркости их свечения | |
Стробоскоп (STROBE) | Режим изменения скорости и яркости | |
Исчезать, угасать, затухать (FADE) | Переливание цветов во времени | |
Плавный, мягкий (SMOOTH) | Плавное изменение цветов во времени |
При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.
Устройство и подключение выключателя в LED профиль
Сенсорный коммуникатор состоит из таких элементов:
- оболочка (для встраиваемых видов её роль выполняет рассеивающий экран);
- чувствительный элемент —пружина, инфракрасный датчик и приёмник, датчик движения;
- коммутационная схема — преобразователь сигнала в электрический.
LED ленты и размыкатели к ним рассчитаны на напряжение 12–24 V, поэтому к сети подключаются только через блок питания.
Если сенсор ставится в уже готовый светильник, предварительно убирается заглушка и рассеиватель. Лента по специальной разметке обрезается на 1–2 секции, чтобы освободить место переключателю.
Понадобятся специальные коннекторы или паяльники низкой мощности (25, 40 Вт), чтобы присоединить провода. Стандартное сечение кабеля 1,5 мм2. Для подсветки длиннее 5 м расчёт выполняется индивидуально.
Сначала зачищенные и опрессованные жилы проводки стыкуют переключатель с разъёмом перед блоком питания, а затем с осветителем.
Как без труда подключить выбранный сенсорный выключатель к светодиодной ленте, подскажут маркировки:
- VCC, GND — плюс и минус, которые приходят от питания;
- LED+, LED- — уходят к диодам.
Спайки изолируют термоклеем или термоусадочной трубкой. В выбранном устройстве рабочие детали должны занимать одну сторону. Если они с разных сторон, выключатель невозможно зафиксировать в профиле. Месторасположение сенсора обозначают светодиодом синего цвета. Лента вместе с выключателем закрепляется в алюминиевом профиле на двусторонний скотч, ставится защитная панель и фиксируется заглушкой.
