Контроллеры котлов отопления и систем: обзор моделей и их функциональных возможностей

Обзор популярных моделей контроллеров

Определившись с требуемыми параметрами контроллеров для отопления и ГВС, можно начать анализ предлагаемой продукции. Несмотря на большой ассортимент, рынок перенасыщен некачественными моделями. Их фактические параметры не соответствуют заявленным, что впоследствии приводит к неправильной работе отопления. Рассмотрим по-настоящему популярные и надежные примеры контроллеров управления отоплением.

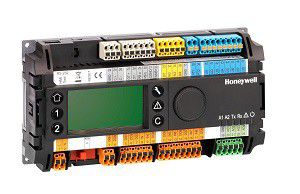

Honeywell

Среди всего ассортимента продукции компании особое место занимает модель Smile SDC7-21N

Помимо доступной цены она характеризуется оптимальным функционалом, что важно для контроллеров систем отопления

Для потребителя важно знать характеристики электронного прибора. Следует сразу отметить, что для оптимальной работы контроллера Honeywell в системе отопления нужно будет приобрести дополнительные модули – клеммы-колодки для подключения компонентов системы, набор датчиков температуры, смесительный 3-х ходовой клапан и привода

После сборки контроллера можно будет осуществлять управление отоплением и ГВС по следующим параметрам:

• Возможность регулирования работы горелки котла с двухступенчатым управлением;
• Одновременный контроль за 2-мя котлами каскадного типа. Но для этого потребуется установить дополнительный датчик температуры на выходе второго;
• Контроллер для отопительной системы может осуществлять регулировку прямого и смесительного контура в зависти от уличной и комнатной температуры;
• Управление насосом ГВС;
• Возможность установки 7-ми дневной программы регулирования отопления.

Лучше всего приобрести полный комплект оборудования, так как все его компоненты будут гарантированно нормально работать при подключении друг к другу.

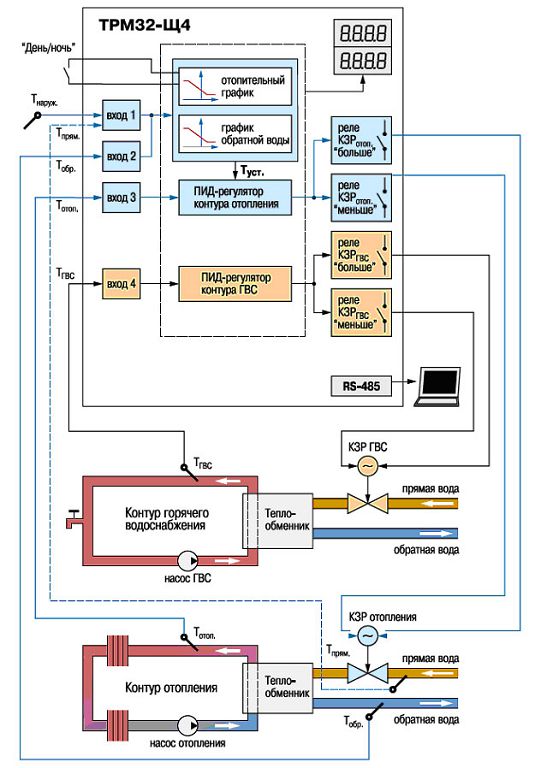

Овен ТРМ 32

Если нужно подобрать вариант по более доступной цене – рекомендуется обратить внимание на контроллер отопления Овен ТРМ 32. Этот отечественный продукт по своему функционалу ничем не уступает зарубежным аналогам

Примечательно, что с его помощью можно контролировать не только отопление, но и ГВС по нескольким параметрам.

Следует сразу предупредить, что блок контроллера для систем отопления и ГВС ТРМ 32 более массивный, чем аналогичный Honeywell. Поэтому нужно заранее продумать место его установки. В дополнении к нему производитель предлагает выносную панель.

Что же касается функциональности, то помимо стандартных возможностей следует отметить такие особенности контроллера для отопления и ГВС этого типа:

• Автоматическое поддержание температуры воды в контуре ГВС;
• Используя ПИД-регуляторы, обеспечивается высокая точность температуры теплоносителя;
• Встроенная защита отопления от обратного движения воды;
• Наличие режима день/ночь. В особенности эта функция актуальна для двухтарифных счетчиков электроэнергии

Но наиболее интересным для потребителя является стоимость контроллер для отопления Овен. Цена базовой модели без дополнительного оборудования составляет 8-10 тыс. рублей.

Можно ли самостоятельно установить контроллер систем управления отоплением и котлами? Несмотря на кажущуюся сложность, в инструкции для каждой модели подробно описано к каким клеммам следует подключать компоненты отопления. Если внимательно изучить техническую документацию контроллера и котла – можно выполнить монтаж автоматики самостоятельно.

С примером установки контроллера можно ознакомиться в видеоматериале:

https://youtube.com/watch?v=4BmjB7fzgrQ

ИНДИВИДУАЛЬНАЯ НАСТРОЙКА РЕЖИМОВ РАБОТЫ

Комфортная температура для каждого своя. Одни любят тропическую жару, другие считают, что 20–22 градуса более чем достаточно. Мы предусмотрели несколько режимов отопления дома, чтобы вы могли одним движением выбрать нужный в данный момент. Кроме того, вы можете легко составить недельное расписание работы отопительного котла для наиболее оптимального расходования электроэнергии или газа.

ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРНЫХ РЕЖИМОВ

Эконом	Зачем греть дом, когда все на работе? Используйте этот режим и экономьте до 15% энергии ежедневно, задав минимальную температуру для поддержания тепла в помещении (например, +15 градусов)
Комфорт	Установите комфортную для себя температуру и используйте этот режим, когда находитесь дома (при снижении температуры на пару градусов котел включится для нагрева до указанного значения)
Антизаморозка	Если зимой вы переезжаете в городскую квартиру, установите этот режим и не волнуйтесь за систему отопления дома – она под надежной защитой.
Расписание	Составьте недельное расписание отопления дома и каждый день в нем будет уютно и тепло (Вы можете задать минимальный температурный режим в часы Вашего отсутствия в помещении, а также задать прогрев ко времени прибытия до комфортной температуры).

ПРОСТАЯ УСТАНОВКА, НЕ ТРЕБУЮЩАЯ СПЕЦИАЛЬНЫХ НАВЫКОВ

ZONT SMART легко подключается к электрическому или газовому котлу вместо комнатного термостата. В него вставляется SIM‑карта любого оператора, обеспечивающего устойчивый приём, подаётся питающее напряжение и подключается датчик температуры. Контроллер автоматически управляет работой котла и информирует хозяина всеми доступными способами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСТАТА ZONT SMART
Напряжение питания	24В
Максимальный потребляемый ток	1000 мА
Количество аналоговых входов	1
Выход сухой контакт (замыкание/размыкание)	1
Тип подключаемых проводных термодатчиков	DS18S20, DS18B20
Тип подключаемых радиотермодатчиков	МЛ-740, МЛ-711, МЛ-719
Общее количество одновременно подключенных термодатчиков	10 шт.
Максимально допустимая длина шлейфа с термодатчиками	100 м
Максимальный ток через контакты реле	1000 мА
Максимальное напряжение коммутируемых контактов реле	~ 120 В, = 24 В
Голосовой интерфейс	есть
WEB интерфейс	есть
Интерфейс 1-Wire	есть
Температурный диапазон работы	от -30 до +55 °С
Частотные диапазоны GSM-модема	800, 900, 1800, 1900 МHz
Канал передачи данных	GPRS
GSM антенна	внешняя
Внутренняя энергонезависимая память	есть
Встроенный аккумулятор резервного питания	Li-ion / 1000 мА*Н
Время выхода на рабочий режим	не более 50 сек
Средний срок службы	7 лет
Габаритные размеры	150 х 130 х 30 мм
Масса, не более	0,300 кг
Материал корпуса	Пластик АВС
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ К МОДУЛЮ ZONT SMART
Инструкция по эксплуатации ZONT SMART (PDF, 1.1Мб)

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

Внимание! При питании от резервного аккумулятора термостат котлом не управляет!
Отображение текущего состояния котла;
Отображение текущей и целевой температуры в помещении (теплоносителя);
Создание индивидуальных режимов работы котла (до 10-ти различных режимов);
Мониторинг измеряемых температур (воздуха, теплоносителя, ГВС);
Программирование работы котла по недельному расписанию;
Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных).

Оповещение владельца котла

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и при восстановлении основного напряжения питания (сети);
• при срабатывании дополнительных охранных датчиков (функция «Охранная сигнализация»).

Запись и хранение истории событий (за последние 3 месяца)

• время работы котла и мониторинг измеряемых температур;
• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• время входящих звонков и текст входящих смс сообщений;
• дата обновления ПО и номер текущей версии ПО.

Назначение контроллера

Этот агрегат относится к функционалу «умный дом». Выделяют основные задачи, с которыми он справляется:

• снятие показаний и бесперебойное функционирование температурного режима жидкости в контурах горячего водоснабжения и отопления;
• контроль температуры прямой и обратной жидкости в контурах отопления, защита от её перегрева;
• определение давления в контуре отопления;
• оценка состояния и расположения задвижек;
• измерение температурного показателя наружного воздуха по критериям день/ночь и зима/лето;
• реагирование на возможную аварийную ситуацию и передача оповещения на внешнюю сигнализацию;
• приём данных с ПК с целью изменения информации на датчиках;
• хранение в памяти заданных параметров на случай перебоев в работе питания напряжения;
• формирование сигналов управления элементов горячего водоснабжения и системы отопления;
• задание необходимых параметров с помощью встроенной клавиатуры управления;
• защита полученных данных от внешних промышленных помех;
• вывод результатов контроля на ЖКИ;
• возможность ручного управления функционирования системы;
• прекращение процесса отопления на летний период.

Поддержание в доме плюсовой температуры в автоматическом режиме

С отоплением напрямую связано и водоснабжение. Если в зимнее время на дачу ездят редко, тогда особо мудрить с водопроводом все же не стоит. На несколько дней можно привести необходимый запас жидкости с собой, либо запасти ее во вместительных пластиковых емкостях еще с лета. Если же дачу посещают довольно часто, а воду используют не только для питья, но и для душа, а также канализации, то этот объект недвижимости эксплуатируется как загородный дом. В этом случае необходимы более умные системы, нежели классический дистанционный выключатель.

Если дом будет периодически подвергаться замораживанию-размораживанию, то это чревато ускоренной порчей отделки недвижимости, из-за чего владельцам придется тратить дополнительные средства на внеплановый ремонт.

Сборкой более сложных дистанционных систем нужно заниматься в том случае, если планируется не только качественное отопление комнат, но и электрический обогрев канализации и водопровода, а также постоянное поддержание плюсовой температуры. Аналогичными функциями оснащены дорогостоящие модели котлов, которые работают на газообразном или жидком топливе, укомплектованные термостатом.

Доступный GSM-прибор от отечественного производителя

Контроллер Smile SDC для котельной и ИТП, Honeywell

• ← Ctrl Предыдущая
• Следующая Ctrl →
• Показать все товары

Контроллеры Smile SDC Версия 3.3 предназначены для управления системами отопления и горячего водоснабжения с одним или несколькими котлами (SDC режим) или теплообменниками системы централизованного теплоснабжения (DHC режим). Все контроллеры снабжены большим жидко-кристаллическим дисплеем с подсветкой, на который выводятся легко читаемые параметры системы. Удобный интуитивный интерфейс контроллера теперь поддерживает русский язык. Кнопки быстрого доступа к настройке основных параметров, режимов работы, температуры воздуха в помещении и температуры горячей воды в бойлере, вынесены на переднюю панель.Поддержка протокола OpenTherm — все модели кроме SDC3-40N (г0686).

Существующий модельный ряд позволяет максимально точно подобрать контроллер для реализации определенной задачи:от регулирования отдельного контура до задач с одим 2-х ступенчатым котом, 3-мя контурами отопления и контуром ГВС, а Благодаря наличию дополнительных Свободных Входов/Выходов можно расширить стандартную задачу (например, добавив контроль температуры обратной воды котла или температуры накопительного бака).Особенности контроллеров Smile SDC для котельной и ИТП: • Удобная и интуитивная работа с контроллером, обеспечивается просторным 3-строчным ЖК дисплеем с подсветкой, поворотно-нажимной кнопкой и вынесенными на лицевую панель основными кнопками быстрого доступа; • Меню контроллера поддерживает русский язык; • Различные уровни доступа к настройкам (меню Пользователя, меню Сервисного Инженера) обеспечивают защиту от несанкционированного изменения; • Дистанционное изменение режимов работы и настроек при использование комнатных модулей SDW10, SDW20 или SDW30; • До 15 отпускных периодов (школьные каникулы, выходные, и т.п.) могут быть запрограммированы как предварительно, так и по факту наступления; • Специальные энергосберегающие режимы: Постоянная экономия, Отсутствие, Отпуск, Выключено, помогут сэкономить затраты на отопление; • Защита от замерзания; • Защита от легионелы (для систем ГВС); • Защита клапанов и насосов от залипания.

Принцип работы Smile SDC:Контуры отопления и ГВС управляются независимо, 7-ми дневные временные программы предлагают до 2-х комфортных и 3-х экономичных периодов в сутки. Для каждого контура отопления можно задать индивидуальную температурно-временную программу с учетом погодной компенсации или с учетом поддержания постоянной температуры теплоносителя в контуре. Такая особенность позволят применять два контура в одной отопительной зоне. Например, один контур применяется для теплого пола с постоянной температурой потока, а другой для радиаторного отопления с учетом погодной компенсации.Вместе с тем, использование Bus-соединения позволяет связать в одну систему до 5 контроллеров, тем самым можно увеличить количество контролируемых отопительных контуров до 15-ти, а количество котлов до 5-ти.

Режимы работы: • Автоматический — работа в соответствии с заданной временной программой; • Отпуск — продолжительное отсутствие в период отопительного периода (до 15 периодов); • Вечеринка — кратковременное продление комфортного режима в течение текущих суток (до 24:00); • Лето — отключение отопления, активным остается только контур ГВС; • Постоянное отопление — непрерывное поддержание комфортной комнатной температуры; • Постоянная экономия — непрерывное поддержание экономичной комнатной температуры; • Ожидание — отключение всей системы отопление и ГВС, активна функция защита от замерзания.

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца

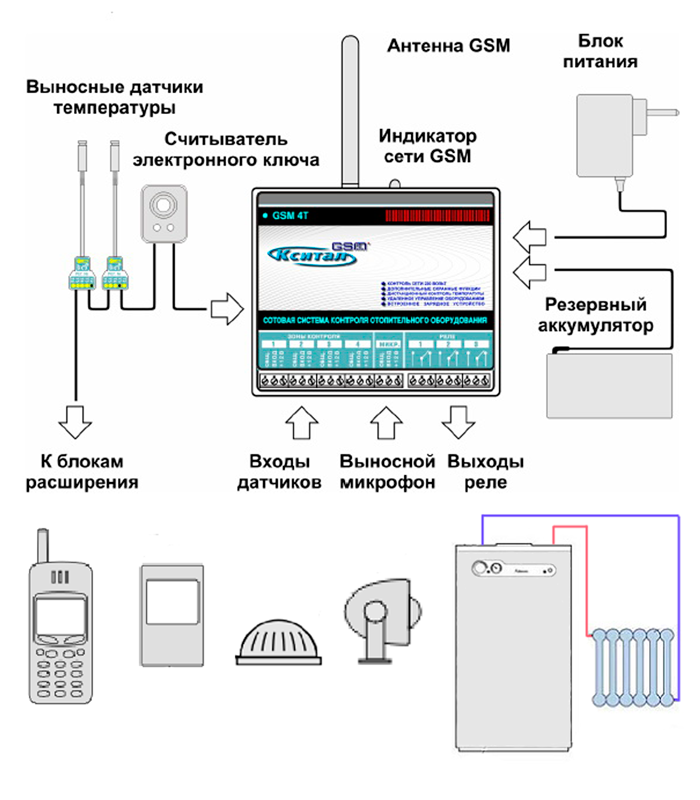

Функции gsm-модуля

Каждый конкретный модуль имеет разное количество функций, которые зависят от:

• числа каналов, и соответственно, датчиков, которые можно подсоединить;
• особенностей дистанционного управления и контроля;
• возможности регулировать параметры отопления.

Стандартный набор датчиков осуществляет сканирование температурного режима, давления, наличия угарного газа. При настройке вспомогательных — вы сразу получите расширенный функционал. Подобные датчики могут цифровыми или аналоговыми.

• включение/отключение всей отопительной системы;
• возможность включить или выключить котел, выполнить перезагрузку самого устройства или вспомогательных приборов;
• получение сведений о состоянии котла ежедневно, информация приходит в виде мобильных сообщений. В сообщениях будут содержаться следующие данные: температура, параметры работы оборудования, в случае возникновения внештатных и аварийных ситуаций — они тут же будут отображены;
• дистанционное изменение настроек функционирования электрического котла, интенсивности температуры во всем доме или в отдельной комнате;
• во избежание подключения третьих лиц для сим карты вы можете задать пин-код;
• контроль стабильности электрического напряжения (ваш агрегат будет защищен от резких перепадов энергии);
• контроллер функционирует в автономном режиме (обеспечивается это аккумулятором). В случае отключения электричества модуль продолжит работу на аккумуляторе.

Помимо основных функций у модулей, есть и ряд вспомогательных:

1. При желании пользователь может осуществить подключение дополнительного реле.
2. Включение аварийной сирены.
3. Запуск вспомогательного оборудования и возможность осуществлять управление им на дистанции при помощи гаджета.

Комнатный термостат Protherm ZONT H-1V

Автоматика для газовых/электрических котлов

Это оборудование представляет собой набор устройств, который обязательно присутствует в конструкции котла. Предназначено оно для защиты конструктивных компонентов и управления процессами для подачи горячей/холодной воды и отопления. В большинстве случаев, такое оборудованное выполнено в виде набора контрольно измерительных и управляющих приборов автоматического режима действия. Ввиду того, что газовые и электрические модели относятся к источникам повышенной опасности из-за использования ими электрического тока высокой разрядности и взрывоопасных газообразных смесей, то наличие блоков контроля для таких аппаратов строго обязательно и является требованием Ростехнадзора при их монтаже. Конкретный состав, комплектация и функционал будут зависеть не только от блока, но и от возможностей основного нагреваемого узла, а именно: конструкции, максимальной температуры во внутреннем контуре и отопительных характеристик. В РФ допускается к установке только сертифицированное оборудование данного типа.

Конструктивные особенности систем управления газовых/электрических котлов

Автоматика управления для газовых и электрических моделей по функциям модулей одной модификации почти друг от друга не отличаются. Состоят такие блоки, как правило, из первичных датчиков для замера сигнала в рабочей среде (вода — для электрических и газ — для газовых) и контроллера, который должен сравнивать полученные данные с ранее установленными, и который после анализа подает команду по корректировке работы котла, например, открытие/закрытие подачи рабочей среды. Набор может работать не только лишь для менеджмента, но и для защиты системы. В зависимости от функциональной насыщенности, безопасность может достигаться (при достижении критических показателей) либо полным отключением контура (бюджетные модели), либо корректировкой работы (частичное снижение производительности).

Для рассматриваемых управляющих систем характерно наличие:

• Датчика контроля пламени/нагрева ТЭНа и клапана-отсекателя;
• Датчика давления, контролирующего высокое/низкое давление в топочном контуре для газа/воды;
• Термопары, выполняющей повышение/понижение температуры в котельном контуре;
• Датчика тяги разреженности среды в камере;
• Контроллера загазованности (только для газовых котлов).

Большинство образцов данного оборудования имеют контрольные панели, выполненные на базе сенсорного дисплея, где возможно не только задать нужные рабочие параметры, но и получить самую актуальную информацию о рабочем статусе всего контура.

Достоинства и недостатки систем управления газовых/электрических котлов

К несомненным преимуществам использования таких блоков необходимо отнести:

• Полноценное автоматизированное управление температурой;
• Поддержание теплового комфорта при использовании совместимых дополнительных устройств;
• Возможность поддержания температуры после нагрева носителя и длительное препятствование его скорому охлаждению (это необходимо, например, для бойлеров или полотенцесушителей);
• Грамотно сосредоточение и защитных и контрольных функций в едином центре на одной и той же панели;
• Экономия на рабочей среде, грамотный расход электрической энергии, что достигается сбалансированным распределением носителя и своевременной его подачей;
• Возможно не просто удаленного менеджмента, но и возможность управления целой группой котлов.

Главным недостатком для данных моделей специалисты называют их достаточную дороговизну и сложность контроля системы через удаленный доступ. Во-первых, такое соединение всегда потребует наличие отдельного Wi-Fi роутера, что необходимо для обеспечения единоличного и обособленного доступа к данному оборудованию, дабы никакие иные устройства не смогли «перебивать» контролирующий сигнал. Во-вторых, полноценный контакт с удаленного доступа не позволяет дефолтное ограничение, которое заложено в программное обеспечение самим производителем блока. Такая опция просто не позволит «замкнуться» полностью на одно устройство, ведь если пользователь по какой-то причине не будет иметь связи на своем гаджете, то в критической ситуации котел будет просто тотально остановлен, что не предполагает возможность исправления незначительной ошибки в автоматическом режиме.

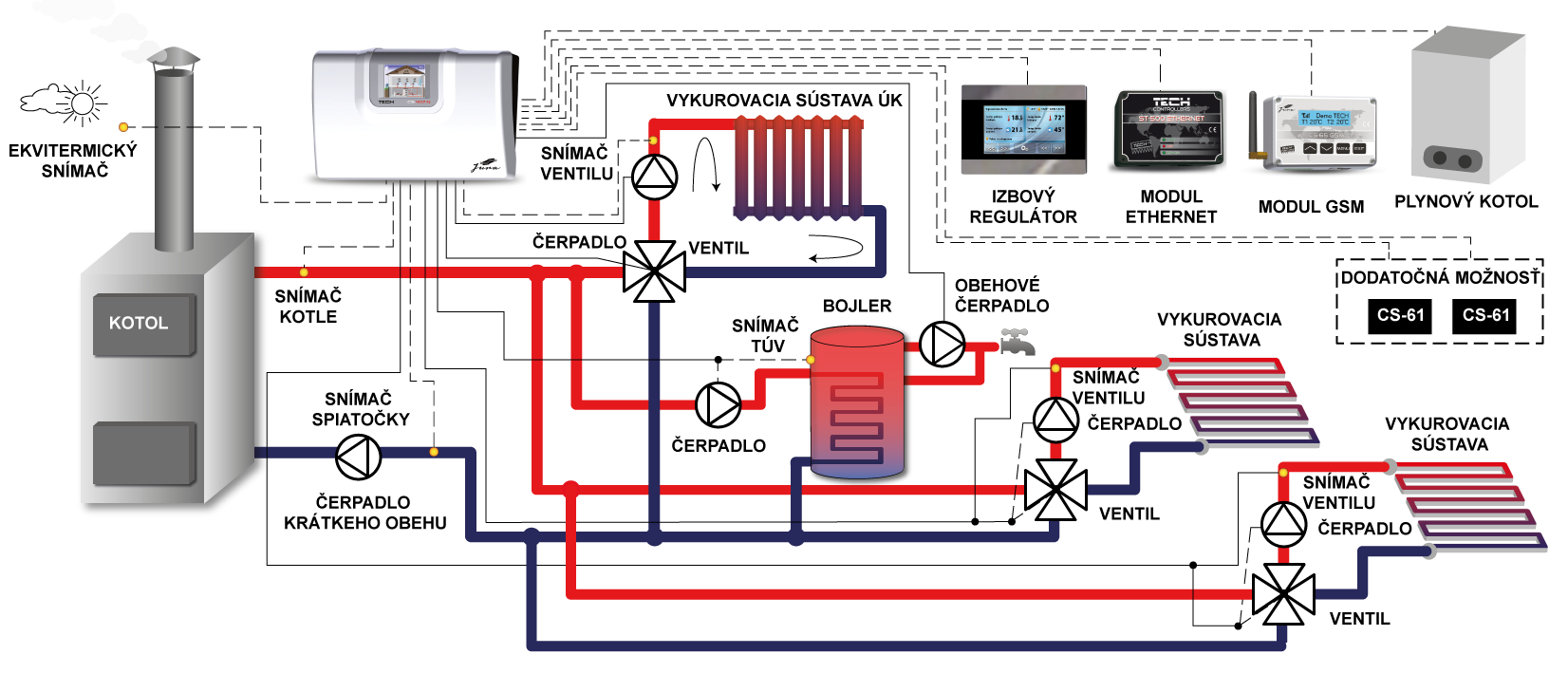

Комбинированные схемы

Одним из актуальных является использование в одной системе совместно газового и электрического котлов или газового котла и котла на твердом топливе (первого – в качестве основного, второго – дополнительного) (рис. 2).

Рис. 2. Схема с совместным использованием электрического и газового котлов: AF, WF1, WF2, VF1, RLF1, SF – датчики температуры (наружного воздуха, котлов, теплоносителя на подающем и обратном трубопроводах, бака-аккумулятора ГВС); MK1 – трехходовой смесительный клапан с электрическим приводом; Tmax – накладной термостат; P1, SLP, ZKP – насосы

При этом в первом случае, поскольку электрический котел целесообразно включать ночью, когда тариф на электроэнергию меньше, используется таймер с дневным, недельным расписанием и программой выходных дней. Во втором случае при отсутствии газа, котел на твердом топливе обеспечит поддержание работы систем отопления и ГВС на необходимом уровне. Также источники тепла на различных видах топлива позволяют обеспечить надежность работы системы при других определенных форс-мажорных обстоятельствах.

В данном случае контроллер обеспечивает управление котлами, ограничение максимальной температуры на выходе из котлов, бесступенчатое (плавное) управление газовым котлом с оптимальной нагрузкой на него. Возможна организация управления работы с учетом температуры воздуха в помещении и погодная коррекция. Доступны функции предохранения от замораживания, автоматической защиты от легионеллы, а также приоритета горячей воды.

Подключение теплового насоса позволяет создавать системы, в которых альтернативная энергия является базовой для нагрева воды в буферной емкости (рис. 3).

Рис. 3. Использование газового котла, теплового насоса и буферной емкости: AF, WF, VF1, KSPF, VE1, SF – датчики температуры наружного воздуха, котла, теплоносителя на подающем трубопроводе, на входе и выходе воды из буферной емкости, бака-аккумулятора ГВС; KVLF – датчик температуры воды; MK1, VA1- трехходовые клапаны с электрическим приводом; P1 – насос смесительного контура системы отопления; VA2
– насос загрузки буферной емкости от теплового насоса

При этом автоматика обеспечит управление температурой воды на выходе из теплового насоса и оптимизацию процессов работы оборудования. В этой схеме базовым источником тепла является тепловой насос, а газовый котел покрывает пиковые нагрузки системы. Большую свободу выбора топлива может предоставить схема с применением твердотопливного котла и гелиоколлектора (рис. 4).

Рис. 4. Схема с применением твердотопливного котла, солнечного коллектора и буферной емкости: AF, WF1, VF1, VE1, SF, VE2, KSPF, KRLF, KVLF – датчики температуры наружного воздуха, котла, теплоносителя на подающем трубопроводе, на выходе воды из буферной емкости, бака-аккумулятора ГВС, воды на входе в бак-аккумулятор ГВС от солнечного коллектора, на входе воды в буферную емкость, на входе воды в солнечный коллектор, воды в солнечном коллекторе; MK1, MK2, U1 – трехходовые смесительные клапаны с электрическим приводом (контур системы отопления, для поддержания заданной температуры на входе в твердотопливный котел, клапан между буферной емкостью и солнечным коллектором); P1 – насос смесительного контура системы отопления

При этом обеспечивается поддержание заданной температуры на входе и выходе из котла, контроль температуры воды в солнечном коллекторе, переключение потоков воды, поступающей в солнечный коллектор от бака ГВС и буферной емкости. Возможна параллельная погодозависимая работа со смесительным контуром отопления.

Для создания больших отопительных систем зачастую необходимо подключение котлов в каскад, с чем также справляются контроллеры (рис. 5). При этом обеспечиваются оптимальные параметры и учет часов работы каждого генератора тепла.

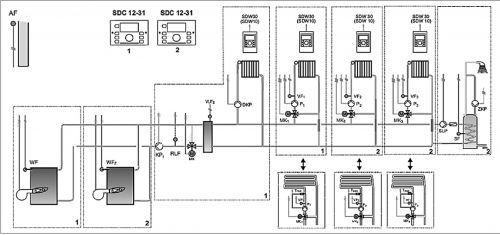

Рис. 5. Подключение газовых котлов в каскад: AF, WF1, WF2, VF1, VF2, VF3, SF, RLF1, RLF2 – датчики температуры наружного воздуха, котла, теплоносителя на подающем трубопроводе, бака-аккумулятора ГВС, воды на обратном трубопроводе; MK1, MK2, MK3, R1, R2 – трехходовые смесительные клапаны с электрическим приводом

В любом случае для конкретных условий можно выбрать наиболее соответствующую им схему, которых производители устройств управления предлагают десятки.

Обзор популярных моделей контроллеров

Определившись с требуемыми параметрами контроллеров для отопления и ГВС, можно начать анализ предлагаемой продукции. Несмотря на большой ассортимент, рынок перенасыщен некачественными моделями. Их фактические параметры не соответствуют заявленным, что впоследствии приводит к неправильной работе отопления. Рассмотрим по-настоящему популярные и надежные примеры контроллеров управления отоплением.

Honeywell

Среди всего ассортимента продукции компании особое место занимает модель Smile SDC7-21N

Помимо доступной цены она характеризуется оптимальным функционалом, что важно для контроллеров систем отопления

Для потребителя важно знать характеристики электронного прибора. Следует сразу отметить, что для оптимальной работы контроллера Honeywell в системе отопления нужно будет приобрести дополнительные модули – клеммы-колодки для подключения компонентов системы, набор датчиков температуры, смесительный 3-х ходовой клапан и привода

После сборки контроллера можно будет осуществлять управление отоплением и ГВС по следующим параметрам:

• Возможность регулирования работы горелки котла с двухступенчатым управлением;
• Одновременный контроль за 2-мя котлами каскадного типа. Но для этого потребуется установить дополнительный датчик температуры на выходе второго;
• Контроллер для отопительной системы может осуществлять регулировку прямого и смесительного контура в зависти от уличной и комнатной температуры;
• Управление насосом ГВС;
• Возможность установки 7-ми дневной программы регулирования отопления.

В минимальной комплектации он будет работать только как контроллер для отопительного котла. Но это не помешает со временем приобрести дополнительные модули и модернизировать систему. Стоимость полного комплекта составляет около 45 тыс. руб.

Овен ТРМ 32

Если нужно подобрать вариант по более доступной цене – рекомендуется обратить внимание на контроллер отопления Овен ТРМ 32. Этот отечественный продукт по своему функционалу ничем не уступает зарубежным аналогам

Примечательно, что с его помощью можно контролировать не только отопление, но и ГВС по нескольким параметрам.

Следует сразу предупредить, что блок контроллера для систем отопления и ГВС ТРМ 32 более массивный, чем аналогичный Honeywell. Поэтому нужно заранее продумать место его установки. В дополнении к нему производитель предлагает выносную панель.

Что же касается функциональности, то помимо стандартных возможностей следует отметить такие особенности контроллера для отопления и ГВС этого типа:

• Автоматическое поддержание температуры воды в контуре ГВС;
• Используя ПИД-регуляторы, обеспечивается высокая точность температуры теплоносителя;
• Встроенная защита отопления от обратного движения воды;
• Наличие режима день/ночь. В особенности эта функция актуальна для двухтарифных счетчиков электроэнергии

Но наиболее интересным для потребителя является стоимость контроллер для отопления Овен. Цена базовой модели без дополнительного оборудования составляет 8-10 тыс. рублей.

: внешний вид, корпус, лицевую панель и надежную внутреннюю начинку, отличается только специальным программным обеспечением с ПИД-регулированием. ТРЦ-03 ГВС
(далее терморегулятор, дифференциальный контроллер, регулятор температуры или устройство) предназначен для работы в системах горячего водоснабжения
(например, с бойлером косвеного нагрева) и трехходовым смесительным клапаном, либо для применения в других производственных и технологических процессах, в которых требуется дифференциальное терморегулирование от двух датчиков температур цифровых (ДТЦ или термодатчиков), с целью поддержания температуры горячей воды или другой жидкости в ёмкости на заданном пользователем уровне путём управления сервоприводом трехходового смесительного крана и нагрузкой .

Фото 1. Внешний вид контроллера ТРЦ-03 ГВС.

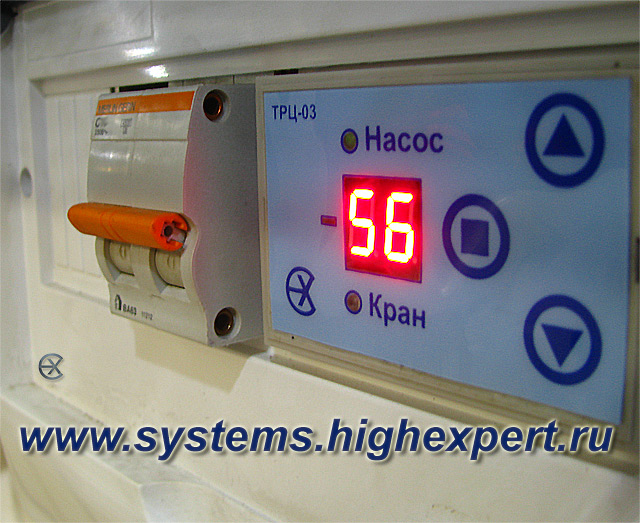

Фото 2. Контроллер ТРЦ-03 ГВС в работе.

Устройство способно управлять одним контуром системы отопления – двумя нагрузками одновременно: циркуляционным насосом
; сервоприводом трехходового смесительного крана (клапана)
, например, могут применяться сервоприводы V70 и V70F MUT Meccanica
артикулы 7.030.00776 {V70 50 230 OO или V70F 100 230 OO} либо аналогичные сервоприводы других изготовителей {например, сервоприводы ESBE серии ARA600 трехточечные 230В переменного тока
}, с целью поддержания целевой температуры теплоносителя на заданном уровне по выбранной погодозависимой кривой, с отображением контролируемых температур от термодатчиков на встроенном светодиодном индикаторе.
