Виды и особенности колодцев
Есть два вида водозаборных колодцев:
- трубчатые;
- шахтные.
Первый тип в простонародье называют колонкой. Обычно их устанавливали на улицах деревень. Для добычи воды из глубины в таких колодцах используется ручной насос. Эти колодцы устанавливаются в местах неглубокого залегания водоносных пластов. Его монтаж проходит очень быстро. Но для сооружения трубчатого колодца понадобится оборудование для бурения, ведь яму не копают, а бурят.
Шахтный колодец – это самый доступный для самостоятельного монтажа вариант. Его копают лопатой, а стенки укрепляют. Это традиционный колодец для загородных домов и дач. В зависимости от материала изготовления выделяют несколько видов шахтных водопроводных колодцев:
БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
- пластиковый;
- железобетонный;
- кирпичный или из камня;
- деревянный.
Самой большой популярностью пользуются железобетонные колодцы. Они долговечны (могут прослужить до 50 лет). Их глубина доходит до 15-20 м. Однако для монтажа такого водозаборного устройства понадобятся большие трудозатраты. Прежде всего, много сил уйдёт на копание глубокой ямы. При этом её диаметр должен быть больше размера колец, чтобы снаружи выполнить песчано-гравийную засыпку. А для опускания бетонных колец придётся заказывать строительный кран. На дне такого колодца устраивается фильтр из песчаной и гравийной подушки высотой 300-400 мм.
В последнее время всё чаще владельцы частных домов выбирают пластиковые водопроводные колодцы. Их основное достоинство в том, что это цельная конструкция благодаря высокой герметичности всех соединений и швов. Размеры таких сооружений могут быть любыми в зависимости от требований. Они не менее долговечны, чем железобетонные устройства, и тоже могут прослужить до 50 лет. Их дополнительное преимущество – быстрота монтажа без использования строительной техники.
Деревянные и кирпичные водозаборные конструкции давно ушли в прошлое. Сейчас их практически не делают из-за трудоёмкости и длительности процесса возведения. Кроме того эти сооружения не соответствуют требованиям СНиП, ведь на кирпичных и деревянных стенках таких водопроводных колодцев быстро оседает ил и грязь, что снижает качество питьевой воды.
Колодцы из шин
При изготовлении дренажного колодца из автомобильных покрышек потребуется следующие инструменты:
- лопата штыковая и совковая;
- ведро и прочный трос для его погружения при выемке грунта и засыпке подушки;
- мастерок;
- шпатель;
- рулетка;
- отвес;
- строительный уровень.
При строительстве дренажного колодца своими руками ставится важная задача — максимальное удешевление конструкции
. В этом направлении изготовление стены шахты из подручных средств решает такую проблему. Одним из распространенных материалов стала автомобильная шина. В чем преимущества этого «стройматериала»?
Во-первых — доступность. Отслужившие шины — это, в принципе, мусор, от которого легко избавляются любые автомобильные салоны. Во-вторых — свойства. Резина обеспечивает гидроизоляцию, а армированный каркас — механическую прочность.
Для сооружения колодца своими руками лучше всего подойдут шины от грузового транспорта. Их диаметр вполне подойдет для строительства, а ширина сократит трудоемкость. Кроме того, их прочность очень высока, что позволит сдержать любые грунтовые подвижки.
Возведение колодца из шин осуществляется в следующем порядке:
- Рытье шахты
. Круглая яма роемся вручную. Диаметр выбирается на 20-25 см больше внешнего диаметра шин. Глубина рассчитывается с учетом конкретных объемов воды и, как правило, составляет 3-3,5 м. - Обустройство дна
. При формировании герметичного дна вначале засыпается подушка из смеси песка и щебня толщиной 15-25 см, а затем заливается бетон толщиной 10-15 см. Фильтровальное дно изготавливается из 3 слоев щебня (поочередно крупной, средней и мелкой фракции) толщиной по 15-18 см каждый. - Укладка шин
. Каждая шина укладывается на предыдущий слой строго по одной оси, так, чтобы вся колонна оказалась строго вертикальной. В процессе монтажа внутренняя полость шины заполняется щебнем, галькой или керамзитом, для того чтобы уменьшить общую усадку колонны. Кроме того, утяжеление элементов позволяет обеспечить более плотное их прилегание друг ко другу. - Заполнение зазора между шинами и грунтом
производится щебнем, галькой или битым кирпичом. По мере заполнения зазора, производится тщательная трамбовка. При засыпке надо контролировать расположение шин, не допуская их смещения относительно вертикали. - Введение дренажной трубы
. Для введения дрены в колодец в шине сбоку прорезается отверстие по диаметру трубы. После ее проталкивания стык герметизируется. - Формирование верхней плиты
. Сверху шахты, облицованной автомобильными шинами, укладывается плита с отверстием для люка. Лучше всего использовать стандартную колодезную бетонную плиту, но можно применить металлический лист. Люк закрывается металлической или железобетонной крышкой с ручками.
Является необходимым элементом системы для устранения избыточной влаги. Для удешевления конструкции его можно соорудить из покрышек грузовых машин или тракторов, что обеспечит необходимую герметичность и прочность колодезной стены. Все работы легко можно произвести своими руками.
Многие владельцы дач часто задумываются о покупке дренажа для своего участка, но когда они узнают цену такой системы, они начинают искать какие-то более бюджетные варианты. И эта проблема является довольно-таки актуальной сегодня, ведь не всегда резонно применять дорогостоящие приспособления, когда существуют незаслуженно забытые древние способы сооружения дренажной системы. К примеру, можно соорудить дренаж из покрышек своими руками. Но при этом стоит понимать, что для реализации задуманного вам понадобиться больше усилий, недели бы вы купили уже готовую систему. Тем не менее, денег на это уйдет минимум.
Кроме этого, прежде всего, нужно также знать, что дренаж, сделанный из использованных шин, подходит лишь в ситуации приличного удаления вашего участка от соседских владений и колодцев. Также эта система должна применяться исключительно для, так называемых, серых стоков. В частности для дождевых вод, стоков из ванны, душевых, стиральной или посудомоечной машины.
Обустройство дренажного колодца из бетонных колец
Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.
Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.
Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.
Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.
Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.
Ввод в строй

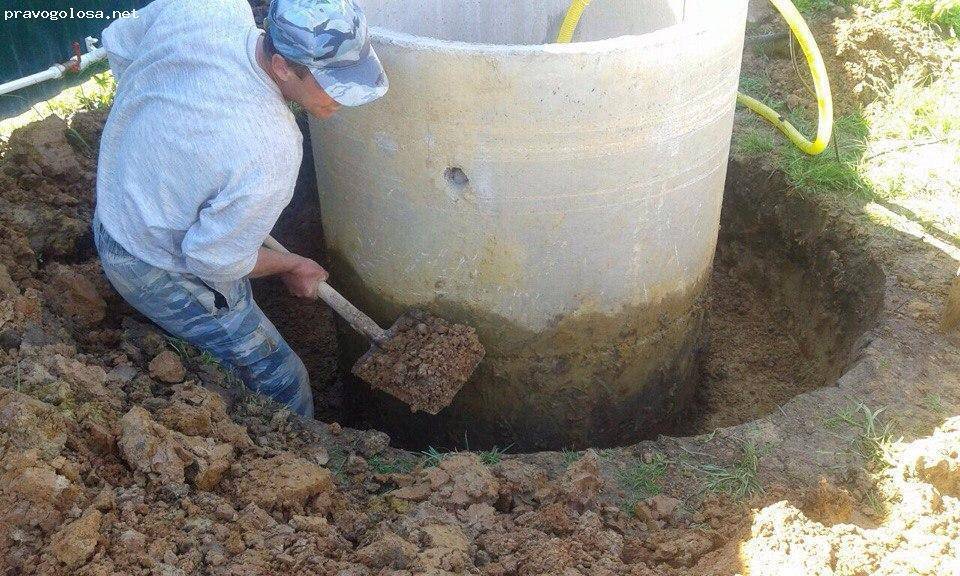

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.
После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.
Гидроизоляция
Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.
Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.
Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)
Чистка стенок и внутренняя герметизация швов
Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.
Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.
Соединение колец металлическими (лучше из нержавейки) пластинами
После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать.
О некоторых особенностях копки колодцев и его чистки смотрите в видео.
Почему именно колодец?
Выбор в пользу строительства колодца оправдан следующими выгодами:
- Наличие собственного источника питьевой воды делает владельца участка абсолютно независимым от состояния централизованного водопровода, действий коммунальных служб и других факторов. Многие дачники решаются на устройство колодца даже при наличии водопровода, так как последний может не обеспечивать достаточного напора или приемлемого качества воды.
- Строительство колодца не требует каких-то особых навыков, кроме выносливости и умения копать. Если в ходе работ землекоп упрется в крупный камень, он сможет решить проблему самостоятельно и с помощью подручных средств. Бурильщикам же в подобной ситуации пришлось бы искать очень дорогой инструмент – алмазную коронку.
- Чистку и обслуживание колодца дачник тоже легко может осуществить самостоятельно, в то время как для тех же работ на узкой скважине придется применять сложную технологию и дорогое оборудование. А как сложно извлечь из скважины оборвавшийся погружной насос – это хорошо известно многим владельцам таких объектов. А вот хозяин колодца доберется до упавшего агрегата без проблем.
- Скважина относится к энергозависимым источникам, без электронасоса добыть из нее воду не получится. Колодец же в случае перебоев с электричеством легко можно «перевести» в ручной режим, прицепив на достаточно длинную веревку ведро или любую другую емкость.
- Эстетический момент: хорошо оформленный колодец – замечательное украшение для участка в духе традиционализма. Некоторые дачники даже возводят имитацию колодца, на которую возлагается исключительно декоративная функция.
Расчет стоимости копки колодца
Окончательная (персональная) цена копки колодцев зависит от нескольких факторов. В их числе:
глубина колодца;
количество колец;
состав и характеристики грунта;
время года и погодные условия;
детали (монтаж крышки с люком, домика, деревянного щита);
срочность;
объем работ;
количество привлекаемых рабочих и спецтехники.
Для примера в стоимости колодца в Москве и Московской области будут учтены:
разгрузочные работы (за 1 кольцо) – 50 руб.
высверливание отверстий (для подсоединения коммуникаций) – 300 руб. за шт.
установить 1 кольцо – от 100 руб.
скрепление соседних колец скобами из металла – 500 руб.
проходка плывунов на уровне водоносного слоя – 3 000 руб.
У нас самая выгодная цена в Московской области (по стоимости колодцы, возведенные нашими бригадами, выходят дешевле на 10–15 и более процентов). Смотрите цены на рытье колодцев, их ремонт в нашем прайсе, размещенном в свободном доступе на сайте.
Устройство и оформление надземной части
Оголовок ствола должен возвышаться над поверхностью земли на 0,8 – 1 м. По обе стороны от него устанавливают стойки, которые будут удерживать ворот.
Последний можно сделать из бревна или стальной трубы диаметром около 200 мм.
Для установки стальных осей в торцах бревна следует просверлить отверстия глубиной 100 – 120 мм. К металлическому вороту оси привариваются вместе с круглыми заглушками, закрывающими торцы.
К одной из осей крепится ручка. Также к осям следует приварить шайбы, которые будут упираться в стойки, не давая тем самым вороту смещаться вдоль своей оси при вращении.
Часто над колодцами устанавливают двускатный навес, покрытый профнастилом или металлочерепицей. Его можно и не делать, ведь на колодце в любом случае будет установлена откидная или отодвигающаяся крышка, но тогда металлические и деревянные элементы прослужат меньше.
По прошествии года, когда окончательно завершится усадка бетонного ствола, его оголовок можно обложить брусом, бревном или камнем.
Где лучше устраивать колодец
Копать его наугад – плохая идея. Нужно определиться с местом его будущего расположения. Для этого нужно примерно ориентироваться, на какой глубине располагается вода на соседних участках. Если такой возможности нет, то придется бурить пробные скважины, которые позволят узнать не только глубину залегания водоносного пласта, но и примерно определить характер грунта.
Если грунт песчаный, то работа пойдет легко, если глинистый – то сложнее, а если в земле много камней, то лучше поискать другое место.
Есть и другие критерии расположения колодца:
- Его нельзя устраивать на расстоянии ближе, чем 50 м от возможных источников загрязнения грунтовых вод – силосных и компостных ям, туалетов, сараев для скота, дренажных колодцев.
- Желательно располагать колодец на расстоянии примерно 5 м от места потребления воды (ближе к дому строить нельзя).
- Не стоит располагать колодец в низинах, хотя вода там и ближе, она может оказаться мутной и непригодной для питья.
Сколько стоит выкопать колодец
До того, как копать колодец вручную следует хорошенько подумать, сопоставив смету на производство работ и трудоемкость ручного труда в узкой шахте на большой глубине, один только спуск на которую по шаткой лестнице у многих вызывает дрожь в коленях. Цена отдельных работ, при расчете сколько будет стоить выкопать колодец, ориентировочно может быть рассчитана из следующих соотношений:
- в качестве базовой ставки принимается стоимость железобетонного кольца;
- доставка колец и выгрузка колец – от 1,1* Кб;
- монтаж первого кольца – Кб;
- монтаж последующих колец – 1,1÷1,5* Кб;
- рытье/бурение 1 п.м. шахты – 0,25* Кб;
- вывоз грунта – от 1,1* Кб.
То есть, обустроить водозабор, не принимая в этом непосредственного участия, при глубине в 5 колец высотой 0,9 м, составит порядка 17000 – 20000 рублей, при этом рытье шахты колодца своими руками сэкономит всего лишь 2,5 – 4,0 тыс. рублей.

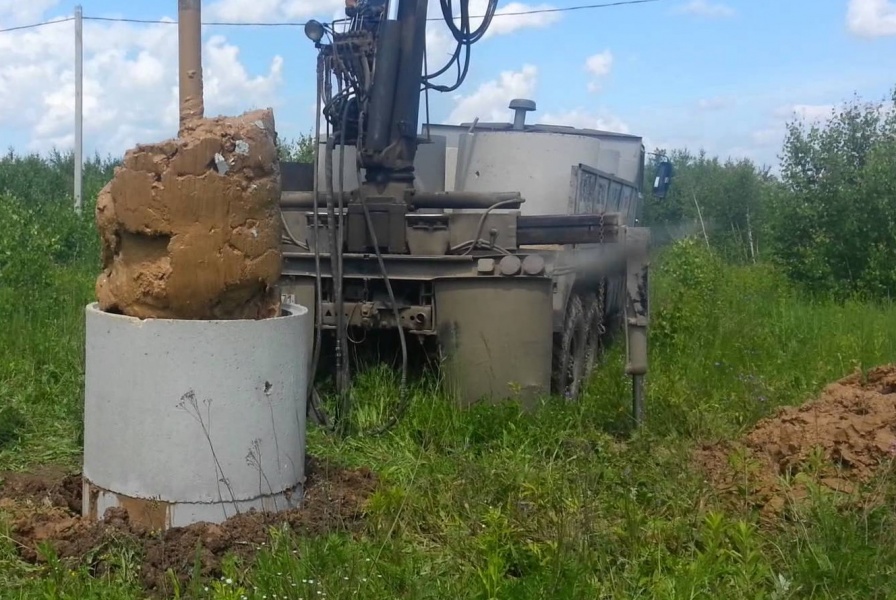

Бурение колодца специальной установкой
Обустройство оголовка на колодце
Нужно, чтобы наземная часть конструкции возвышалась над поверхностью земли на 70 – 100 сантиметров. Для ее обустройства можно дополнительно использовать бетонное кольцо. Место соприкосновения надземной и подземной частей тщательно герметизируют. Для улучшения внешнего вида кольца, оголовок часто отделывают камнем, деревом, возводят домики, частично или полностью накрывающие надземную часть.
Над колодцем обязательно строят навес и делают крышку, чтобы защитить источник воды от атмосферных осадков, мусора, насекомых и т.д. Навес часто выполняют в форме двускатной крыши, сделанной из досок, черепицы, листового металла.
Даже когда для подачи воды из колодца будет применяться насос, желательно чтобы на конструкции для ее поднятия имелось механическое приспособление. В результате в случае перебоев с электроэнергией дом не останется без воды. Классическим вариантом считается наличие журавля или ворота.
Открытый способ копки
До того, как начать копать колодец своими руками без параллельного укрепления стенок, не желательно забывать о том, что выполнить это следует в течение ограниченного периода времени, а для установки колец потребуется, как минимум, тренога с закрепленным блоком или лебедкой. Ограничение по времени выполнения проходки зависит от того, когда решено копать колодец:
- летом – 3 – 5 дней;
- зимой – до нескольких недель.
Очевидно, что копка колодцев зимой своими руками задача крайне трудоемкая, особенно в северных районах, где отметка промерзания достигает двух метров от поверхности.
В процессе того, как шахта будет углубляться, потребуется определить водоносный слой при рытье колодца, идентифицируемый по появлению воды с постоянным устойчивым притоком при откачке, которую необходимо выполнить несколько раз «до суха», оставляя на несколько часов, вплоть до суток, для накопления.
После того, как водоносный горизонт найден, правильно будет выкопать еще полметра грунта, чтобы снабдить колодец гравийным фильтром, состоящим из трех слоев фракций различного размера.
После того, как будет вырыт колодец открытым способом и обустроен донный фильтр, предстоит повозиться с бетонными кольцами:
- перемещая их к шахте при помощи катков из бревен или труб в монтажном положении, то есть скобами к верху;
- выполняя строповку и опускание вниз шахты, при этом каждые два последовательно спущенных сегмента должны быть скреплены между собой посредством приварки арматуры к закладным металлическим пластинам;
- после того, как шахта будет собрана на всю высоту, включая оголовок, следует герметизировать швы пеньковым или силиконовым жгутом и выполнить двустороннюю обмазку водонепроницаемым раствором.

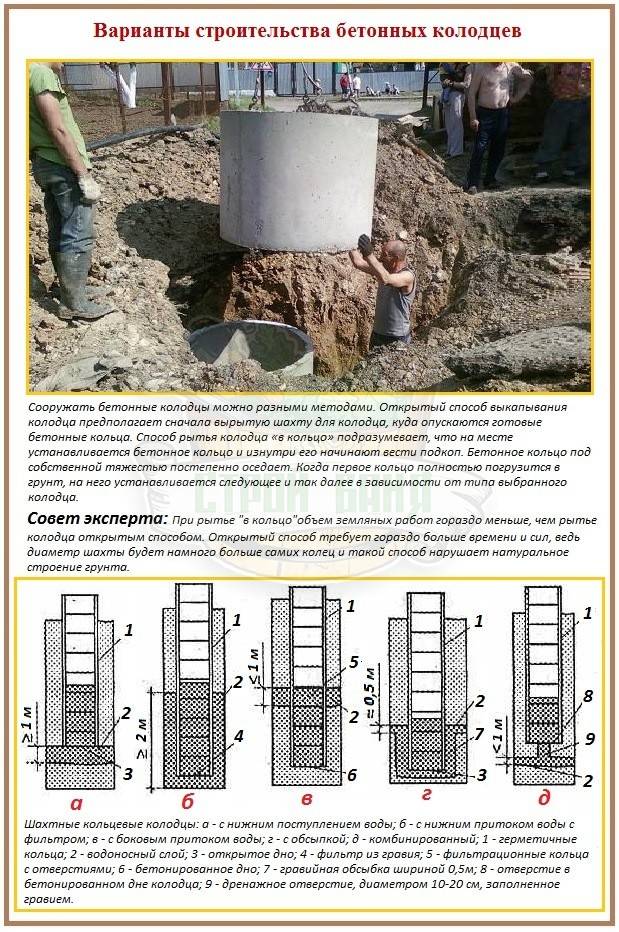

Создание шахты открытым методом
Перед тем, как своими руками вырыть колодец, необходимо выяснить тип грунта и определиться с подходящим способом создания шахты. Применяют два способа: открытый и закрытый. Оба варианта значительно отличаются и у каждого из них имеются собственные нюансы.
Способ первый – открытый. Он отличается удобством и простотой. При его реализации сначала следует вырыть на требуемую глубину шахту, а затем смонтировать бетонные кольца. Эта технология лучше подходит для участков, где преобладает плотный грунт, не склонный к осыпанию.
Шахту продолжают выкапывать до достижения водоносного горизонта. При необходимости стенки начинают укреплять по мере заглубления в землю. Диаметр выкапываемой ямы должен превышать расчетные размеры сооружаемой конструкции. После того как шахта готова, приступают к оформлению ее стен, дна.
Тип и строение
Затем осуществляется выбор типа конструкции. Он определяет график работ, используемые строительные материалы, время на постройку.

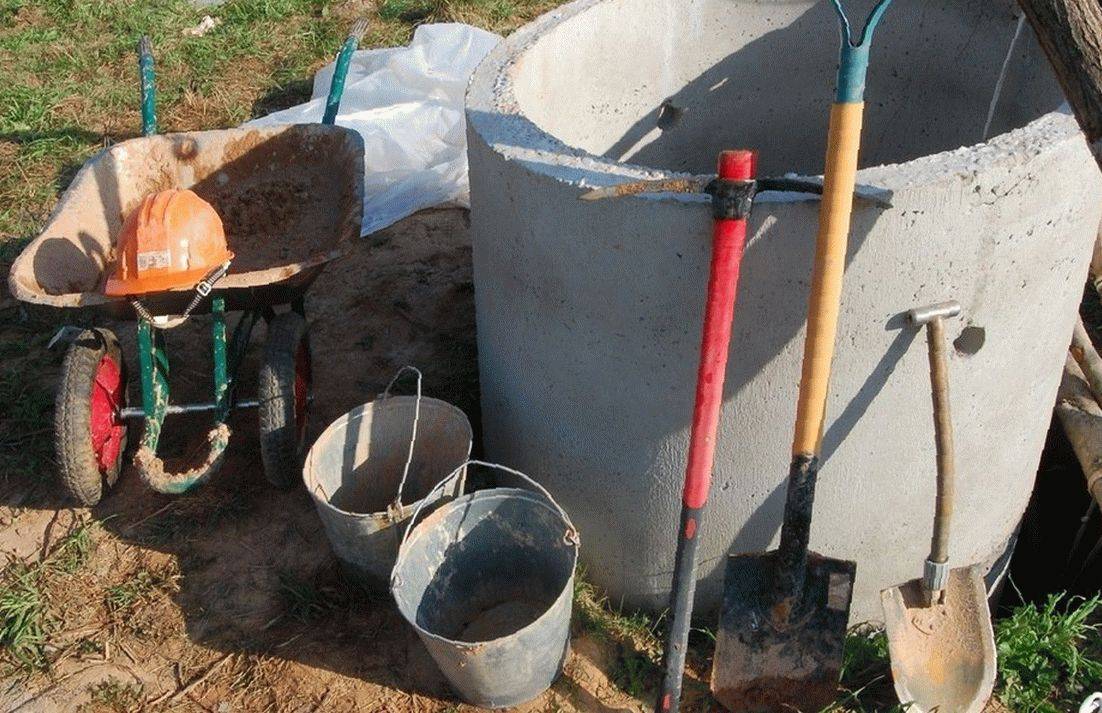

Для работы потребуются следующие инструменты:
- лопаты с короткими черенками, штыковые и совковые;
- кирка и лом для прохождения плотных слоев почвы;
- ведра для устранения почвы из ямы;
- тачка;
- отвесы и уровень строительный;
- плотные канаты;
- стропы для монтажа ж/б колец;
- тренога для установки над шахтой с зафиксированным на ней механизмом для подъема (лебедка, тали, полиспаст и т.п.);
- защитные средства (каска для строительных работ, пояс с линем для страховки);
- дренажный насос для отвода прибывающей воды;
- гидроизоляционные материалы и т.д.
Для строительства конструкции часто используются железобетонные кольца. Рекомендуется выбрать продукцию с замковой частью для создания плотного примыкания элементов. Типовой размер колец — 1000 мм для внутреннего диаметра, 1160 мм — для наружного, толщина стен — около 80 мм. Допустимая высота элементов составляет 900 мм. Высота может варьироваться и составлять 300-600 мм.
Тип колодезной шахты
Монтироваться конструкция колодца может с помощью разных методов. Востребованные виды колодцев для воды:
- буровой;
- трубчатый;
- абиссинский;
- родниковый;
- шахтный и т.д.
Абиссинский тип колодца создается методом бурения. Более сложен в реализации трубчатый тип конструкции, методика оптимальна при неглубоком пролегании водоносных слоев. Копают колодец самостоятельно часто шахтного типа из-за простоты методики и отсутствия необходимости в дополнительном оборудовании.
Конструкции шахтного типа могут быть следующих подвидов:
- мелкие либо глубокие;
- неполные или полные.
Для создания полных конструкций обязательно создание зумпфа, которые обеспечит регулярное поступление воды в шахту, а в засушливый период позволит поддерживать на стабильном уровне баланс воды. Наиболее практично сделать каменный колодец либо конструкцию с бетонными кольцами.

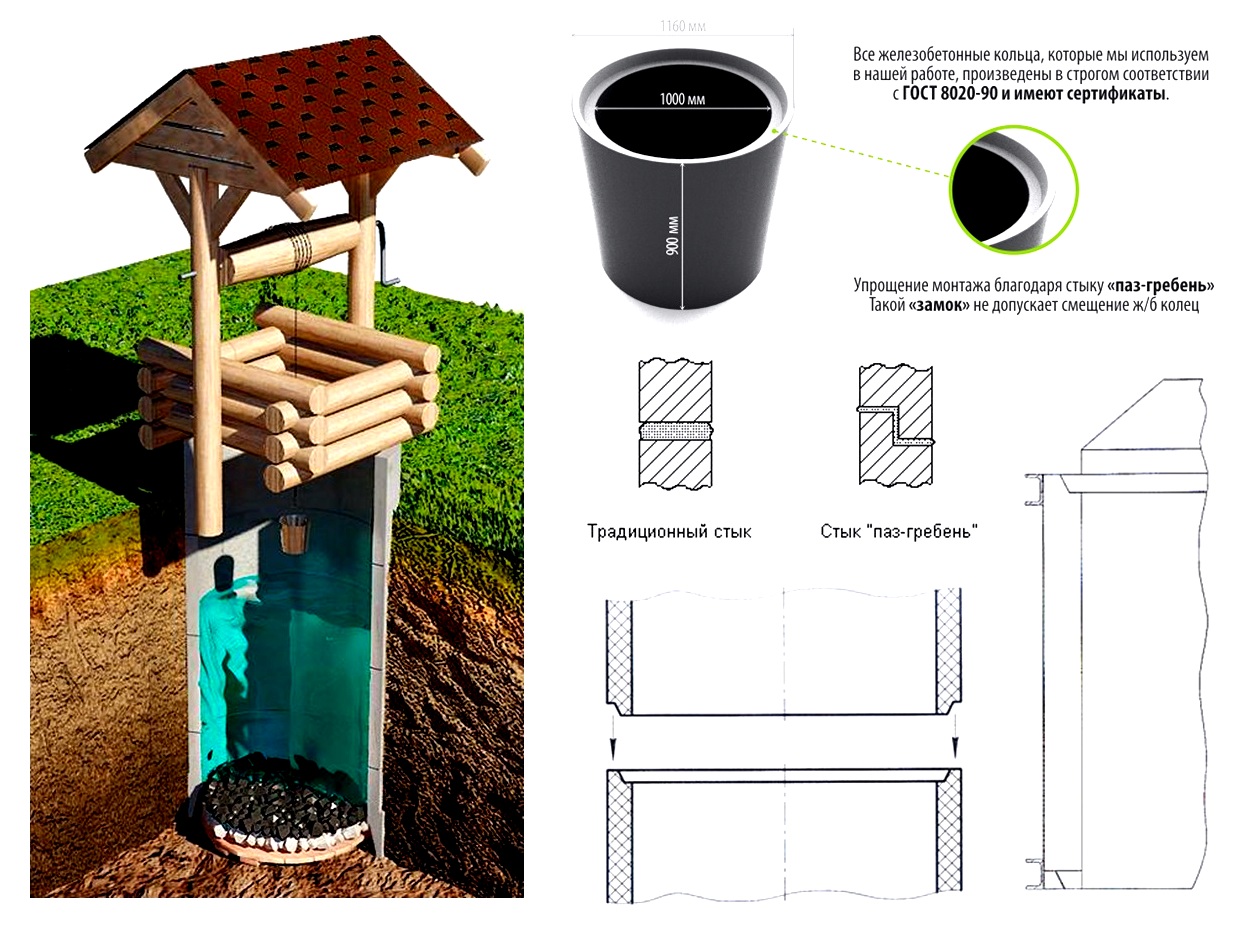

Шахтные конструкции состоят из нескольких частей:
- Ствол — стандартно им является колодец из бетонных колец, которые погружены в почву до уровня больше половины.
- Зумпф — является водоприемником, отвечает за сбор и сохранение воды.
- Оголовок — внешняя часть постройки.
Как определить водоносный горизонт
Перед тем как копать колодец вручную, определяют уровень водоносного горизонта. Для этого потребуется изучить почву, которая поднимается на поверхность земли. Стандартно вода протекает между слоями глины и известняка. Водоносный слой, по наблюдениям геологов, выполнен из песка. Таких слоев в грунте может быть 3-4. Нахождение при копке песка в почве указывает на близость воды.
Схема пресных подземных вод
Перед тем как сделать колодец на даче, составляется схема протекания пресных подземных вод. При пробной копке при поступлении воды на днище необходимо прорыть еще небольшое расстояние и прокачать источник. При небольшом поступлении воды рекомендуется продолжить копку и откачивать воду с помощью помпы. Замеры выносятся на схему для составления комплекса работ.
Донный фильтр в колодце
Во время выполнения копки колодца своими руками требуется установить донный фильтр. При отсутствии элемента вода будет мутной, т.к. на дне скапливается ил, песок, грязь. При наличии на днище плотного глиняного слоя донный фильтр устанавливать не требуется. Обязательно устройство фильтра при наличии мягкой глины на дне.
Работы по установке фильтра в колодец для дачи выполняются в следующей последовательности:
- На днище помещается крупная щебенка и камни с диаметром около 200 мм.
- Сверху размещаются мелкие камни размером до 30 мм, толщина слоя составляет до 200 мм.
- Завершающим слоем выкладывается гравий, оптимален слой до 150 мм в толщину.
Нюансы залегания грунтовых вод
Водоносные горизонты залегают часто на нескольких уровнях. Как правило, самый верхний из них располагается недалеко от поверхности почвы. Этот слой получил название «верховодка».
Он нередко загрязнен микроорганизмами, имеющимися в канализационных стоках, или химическими веществами, применяемыми при выращивании культур в сельском хозяйстве, и другими компонентами, причем, нередко такими, что могут нанести вред здоровью людей.
Если выполняется копка колодцев, эту работу следует делать на горизонт, содержащий грунтовые воды. Такой пласт всегда располагается ниже, чем верховодка. Обычно воды в нем безнапорные и по этой причине их уровень в колодце будет таким же, что и в водоносном слое.
Когда выполняется обустройство гидротехнических сооружений, всегда необходимо отсекать грунтовые воды от пластов верховодки для того, чтобы они были защищены от возможности загрязнений. Ниже них залегают артезианские источники.
Подготовительные работы
Временные конструкции при копке
Копку источника воды необходимо планировать заранее. Лучше всего – на этапе строительства дачи. Правильно копать колодец нужно так, чтобы грунтовые воды были близко расположены к поверхности земли
Важно учесть и то, чтобы источник находился как можно ближе к дому. Все это сократит расходы на копку и проведение труб
Однако строить колодец лучше после постройки основного здания. Связано это с тем, что во время строительства дома часто используется тяжелая техника, которая может повредить структуру источника.
В подготовительные работы входит и своевременная покупка всех необходимых инструментов и материалов. Закупать материалы необходимо с небольшим запасом, в большинстве случаев в процессе строительства потребуются дополнительные расходные элементы и инструменты.
Выводы и полезное видео по теме
Что включает в себя копка колодца под ключ и как уменьшить цену колодца за счет материалов:
Что учитывать при копке колодца, советы профессионала:
Копка колодца под воду на приусадебном участке дело трудоемкое и дорогостоящее
Но на таком важном ресурсе как вода, не стоит экономить, так как единоразовые затраты на качественное обустройство автономного водоснабжения быстро окупят себя и сделают дальнейшее проживание владельцев загородного дома комфортным
Если вам приходилось сталкиваться с обустройством колодца на собственном участке, пожалуйста, расскажите сколько стоило обустройство. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи.
