Устройство коптильни горячего копчения: конструктивные элементы
Все современные коптилки горячего типа имеют общие черты. Такие устройства в обязательном порядке оснащаются необходимым набором деталей, каждая из которых выполняет свою функцию. Рассмотрим, какие элементы входят в состав агрегатов горячего типа.
Камера для копчения. Данный резервуар является ограниченным герметичным отсеком, в котором проходит обработка продуктов температурой и дымом. Чаще всего камера для копчения встречается в стационарных моделях. В свою очередь, переносные устройства могут быть разборными.
На заметку! Если вы решили держать коптильню дома, то тогда рекомендуется обратить внимание на электронные модели, которые оснащаются небольшой камерой.

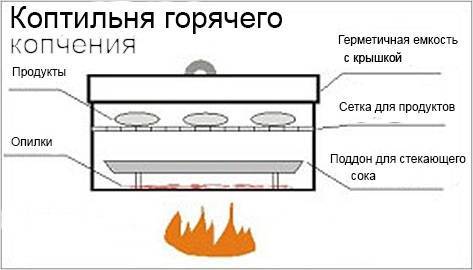

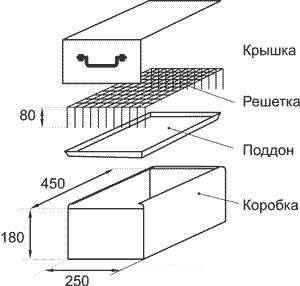

Основные конструктивные элементы коптильни горячего копчения. Решетка (одна или несколько)
Данная деталь необходима для удержания продуктов, проходящих копчение, на нужной высоте. Некоторые устройства могут иметь вместо решеток другие элементы – держатели с крючками. Для коптилен холодного и горячего копчения эта деталь является обязательной
Решетка (одна или несколько). Данная деталь необходима для удержания продуктов, проходящих копчение, на нужной высоте. Некоторые устройства могут иметь вместо решеток другие элементы – держатели с крючками. Для коптилен холодного и горячего копчения эта деталь является обязательной.
Отражатель. Является обычным поддоном, который собирает жир. Он необходим для сбора жира, выделяющегося из продуктов во время их приготовления. В случае отсутствия отражателя жир попадет на тлеющую щепу и испортит вкус копченостей. Эта деталь обязательно должна присутствовать в коптильнях для горячего копчения (и холодного). Своими руками его можно сделать из металлического листа определенной толщины.
Термометр. Отсутствие этого элемента не повлияет на работу коптилки, однако без него гораздо сложнее контролировать процесс приготовления провианта. Таким образом, желательно его наличие в любой модели.
Подготовка продуктов к копчению
Поскольку холодное копчение производится при низкой температуре дыма (20…30 градусов Цельсия), тепловой обработки продукта не происходит. Поэтому для предотвращения развития вредоносных микроорганизмов рекомендуют:
- разделывать продукты или фасовать их максимально близкими по размерам и весу порциями;
- использовать сырье с высоким содержанием жира – лососевые породы рыбы, сало, грудинку, жирную свинину и птицу, колбасы с салом;
- предварительно выдерживать разделанные продукты в соли и/или варить (тушить, жарить);
- после начальной обработки подсушивать мякоть в сушильной камере или на открытом воздухе (в качестве сушильной камеры может использоваться коптильная без подачи дыма, но с постоянной принудительной вентиляцией).
Ниже представлена стандартная схема для промышленного копчения рыбы.
Для домашних условий можно не придерживаться технологического процесса так строго, соблюсти только основные условия:
- подготовленный продукт натирается или пересыпается солью из расчета 15…40 г на килограмм сырья (количество зависит от технологии копчения, типа продукта и требуемого срока хранения) и выдерживается в собственном соку не менее 5 суток. Для замороженного сырья срок просолки увеличивается на 20…100%. Возможна добавка селитры (25 г/1 кг соли);
- в рецептах с высоким содержанием соли требуется вымачивание 1…4 суток, для малосоленых вариантов достаточно промывки;
- просушка (вяление) в хорошо проветриваемом помещении с температурой 18…20 градусов Цельсия до полного прекращения стока сока.
При копчении важно учитывать породу древесины, из которой изготавливается щепа
Важно: вне зависимости от породы древесины, дым должен быть светлым. Чем темнее дым, тем больше вероятность получить «черные» копчености.
Особенности подготовки разных продуктов
- Сало для копчения выбирают нежное, с тонкой шкуркой или без шкурки. С соленого предварительно соскребают соль, промывают в чуть теплой воде.
- Птицу, кролика коптят с разрезанием тушки вдоль позвоночника. Предварительный засол проводят в маринаде с добавлением пряностей согласно рецепту.
- Некрупную дичь (водоплавающую, боровую) можно коптить только при условии сохранении целостности кожи и правильного ощипывания (свежевания). Довести продукт «до готовности» помогает выдержка в прохладном сухом помещении после копчения 8…12 суток. В этом случае дичь хранится до полугода.
- Крупные куски сала, мяса, рыбы, колбасы желательно перед копчением увязывать шпагатом, рыбу коптят с распорками в брюхе.
Виды коптилен
Промышленность выпускает достаточно большой ассортимент готовых коптилен. Их изготавливают из нержавеющего металла в виде емкости со штуцерами для подключения дымогенератора и дымоотвода. Но устройства эти недешевы, а производительность у них небольшая.
Гораздо экономичнее построить коптильную своими руками из уже имеющихся или даже подручных материалов. Конструкция может быть 2 видов:

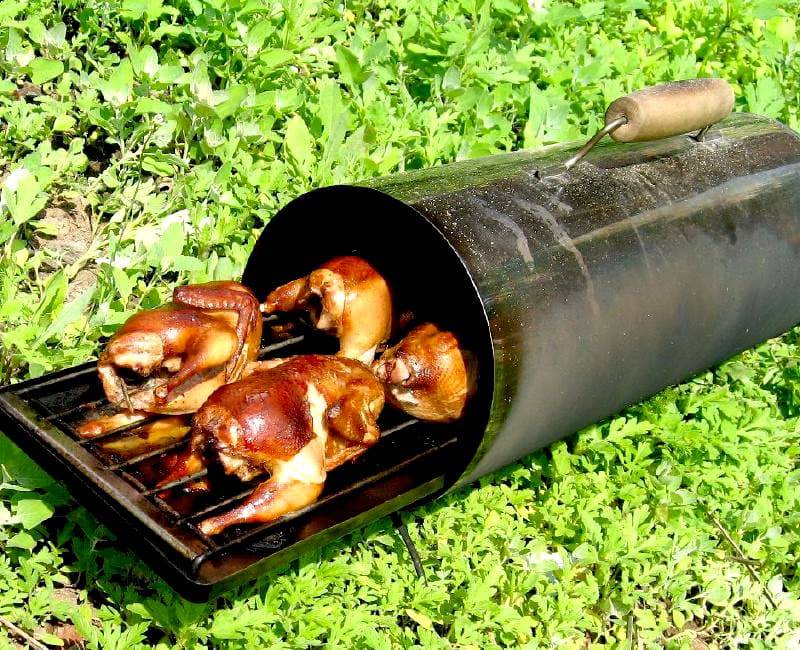

- переносная — чаще используется для горячего копчения, удобна в походе или на вылазке;
- стационарная — применяется как универсальный вариант, устанавливается на фундамент.
Размеры домашней коптильни можно сделать любыми с привязкой к тем объемам переработки, которые вас устраивают.
Дополнительные приспособления
Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.
В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

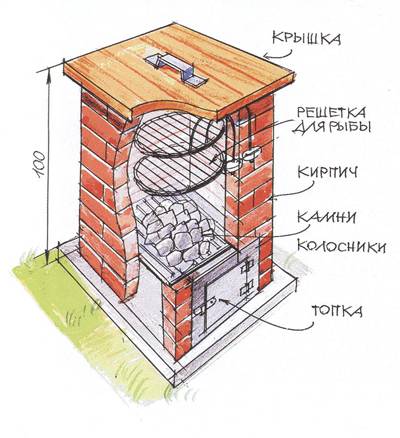

Кирпичная коптильня
Коптильня из кирпича своими руками это уже основательное сооружение, она строится на долгие года. Часто такие коптильни идут в комплексе с мангалом, печью, казаном. Кирпичный многофункциональный печной комплекс с мангалом и коптильней на участке мечта каждого хозяина.
С экономической точки зрения, то такое устройство очень выгодно. Оно объединяется общими стенами и имеет всего лишь один дымоход. Построить самостоятельно такой комплекс затратное дело и многим не по карману, а сделать отдельную коптильню из кирпича под силу многим.
Такое устройство имеет ряд преимуществ: долговечность; надежность; эстетичность; удобство процесса готовки.
Выбор места для коптильни
Место для стройки стационарной коптильни из кирпича выбирается один раз. Поэтому необходимо со всей ответственностью подойти к этому этапу
Очень важно правильно подобрать место, где будет размещаться стационарная коптильня из кирпича
Очень важно, чтобы коптильня располагалась в отдалении от жилых и хозяйственных построек, в первую очередь это связано с пожарной безопасностью. Коптильня должна вписываться в общий план дизайна участка
Фундамент
Коптильня из кирпича основательное сооружение и требует наличия фундамента. Фундамент является основой любой постройки, от его качество зависит будущее вашей коптильни. В первую очередь колышками и шнурами размечается место котлована. Для небольшой коптильни достаточно выкопать котлован 40-50 см. Длина, и ширина фундамента должна превышать размеры коптильни на 5-10 см в каждую сторону.
На дно котлована засыпать песчаную подушку высотой 10 см и тщательно утрамбовать. Песок убережет в сильные морозы фундамент от излома. По периметру ямы установить деревянную опалубку выше уровня земли на 10-15 см.
Залить фундамент можно двумя способами:
Бутовый фундамент. Для такого типа фундамента понадобятся крупные куски бутового камня, гранита, базальта, плитняка. Котлован наполнить бутовым камнем. Сделать смесь из цемента и песка соотношением 1 к 3. Добавить воды, и замешать раствор. Консистенция раствора должна напоминать негустую сметану. Залить котлован с бутовым камнем раствором.
Залитый фундамент накрыть пленкой, ля уменьшения испарения воды. При жаркой солнечной погоде рекомендуется 1-2 раза в день поливать поверхность фундамента водой из лейки.
Бетонный фундамент. Для укрепления фундамента сделать армирование. Диаметр арматуры 8-12 мм, связать проволокой в два ряда, каждая ячейка 20 на 20 см. Приготовить смесь бетона из цемента, песка и щебня в пропорциях: 1 : 3 : 7 и залить.
Через неделю снять опалубку, а спустя 3 недели фундамент приобретет крепость. Поверх фундамента уложить 2 слоя рубероида и начинать строительство коптильни.
Выкладывается он точно так, как и в любом другом случае возведения постройки. Для того, чтобы материал прочно держался, используется смесь из цемента и кирпича.
Кладка печи коптильни
Для возведения коптильни можно использовать исключительно огнеупорный кирпич. Печь ложится на специальную огнеупорную смесь или глину с песком. В местах, где нет высокой температуры, кладка ведется на цементный раствор.
Необходимый материалы:
- кирпич общестроительный керамический – 430 шт.;
- плита чугунная на 2 конфорки 71 х 41 см;
- дверца топочная 28 х 28 см, прочистная 14 х 14 см (2 шт.); коптильни 49 х 25 см;
- задвижка 12 х 21 см;
- стальной уголок для обрамления плиты;
- металлические стержни для подвеса копченостей.
Порядовка и чертежи кирпичной коптильни показана на рисунке:
Как видно из схемы, колосниковая решетка и зольник здесь тоже отсутствует, а на месте зольной камеры предусматривается устройство пустоты, заполняемой речной галькой. Это позволяет накапливать и дольше сохранять тепло.
Как готовить в коптильне из кирпича
До начала процесса копчения, продукты подготавливаются согласно рецепту. Затем порционные куски подвешиваются на крючки. Рыба укладывается на решетку. Для копчения используются дрова из ольхи, фруктовых деревьев (яблоня, вишня). Для разнообразия и аромата можно добавить веточки можжевельника.
Виды самодельных генераторов
Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.
Дымогенератор из электроплитки
Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.
Практически на любой даче есть электроплитка, она и станет частью коптильни
Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.
Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы
Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.
Генератор для коптильни из огнетушителя
Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.
Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.
Как сделать дымогенератор из огнетушителя в видеосюжете:
Watch this video on YouTube
Как использовать аквариумный компрессор для дымогенератора
Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.
Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.
Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии
Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:
Печка-дымогенератор для коптильни
Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.
Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

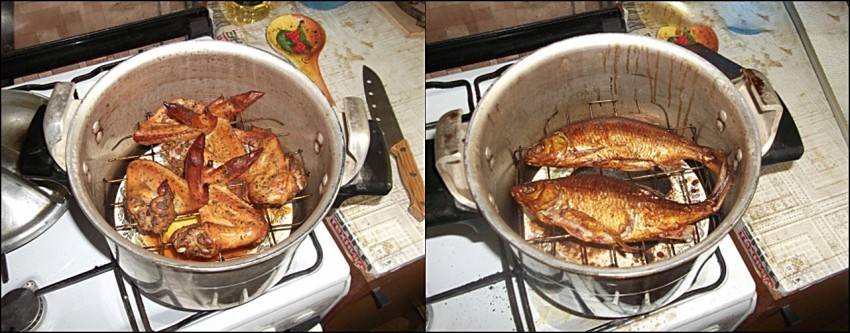

Способ горячего копчения (гости на пороге)

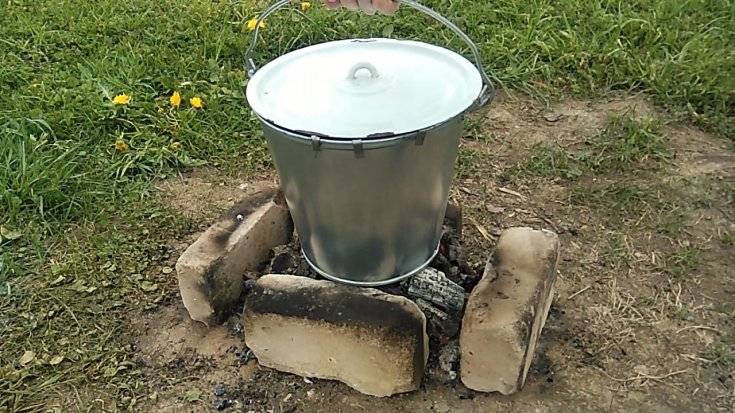

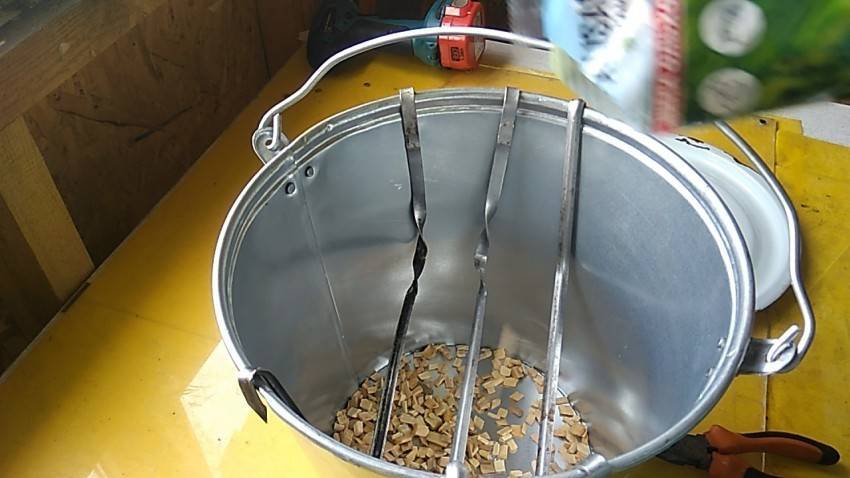

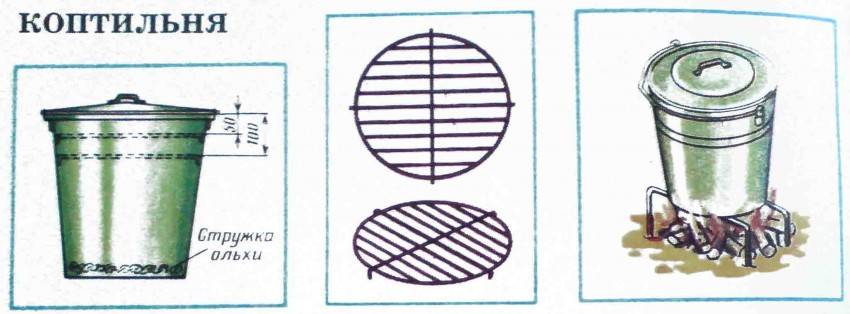

Берется обычное железное ведро, дно засыпают опилками и стружкой, сверху крепят решетку (из старого холодильника подойдет), в стенках ведра делаем отверстия для установления крючков, на которых также будут размещены продукты. Таким образом имеем два варианта размещения продуктов.
В крышке пробиваем отверстие для вывода дыма. Последним этапом устанавливаем ведро на средний огонь, после начала тления опилок готовим еду не менее 25 минут до готовности.
Виды и размеры домашних коптилен впечатляют своей разновидностью, практичностью в реализации целей употребления.
Надеемся, что такие не сложные варианты станут неким «фундаментом» для воплощения идей, отложенных в мечтах много лет назад. Ведь пища, приготовленная своими руками всегда на много вкуснее магазинной, содержит больше витаминов и микроэлементов.
Решая, какую коптильню для дома лучше выбрать – стоит отталкиваться от вида имеющегося жилья, наличия способов дымоотвода (не досаждая соседям), наличия навыков работы с инструментами.
Как пользоваться коптильней для рыбы
Копчение рыбы отличается от обработки дымом других продуктов.
Приготовление начинается с выбора рыбы:
- Прежде всего она должна быть свежая. Аромат дыма скроет неприятный запах, но употребление в пищу таких продуктов опасно для здоровья.
- Все рыбины в одной закладке должны быть одного вида и размера. Это необходимо, чтобы все тушки были готовы одновременно.
- Желательно коптить жирные сорта рыб.
Перед закладкой в коптильню рыбу необходимо подготовить.
- Тушки весом до 400гр, а лещей и карпов до 700гр допускается не потрошить. Их достаточно вымыть и посолить.
- При горячей обработке рыбу до 3кг необходимо очистить от жабр и внутренностей. Для холодного копчения допускается не потрошить.
- Тушки весом более 3кг разделяются вдоль позвоночника на две одинаковые половины. Самые крупные экземпляры разрезаются на куски поперёк.
- Для холодной обработки подготовленные тушки необходимо предварительно засолить в соляном растворе. После засолки их необходимо просушить.
Холодное копчение производится в течении 2-3 суток при температуре 20-30°С. Готовые изделия хранятся в холодильнике несколько недель, но самыми вкусными они будут в первые дни после приготовления.
Длительность горячего копчения определяется температурой и величиной кусков. Средняя продолжительность составляет 30-40 минут. Начинать процесс следует при температуре 80-90°С для подсушивания копчёностей в течение 10 минут, затем температура поднимается до 120°С. При таком нагреве вода, попавшая на крышку, будет кипеть без шипения.
После завершения обработки следует дождаться полного остывания аппарата и только после этого открывать крышку.
Копченная рыба в коптильни

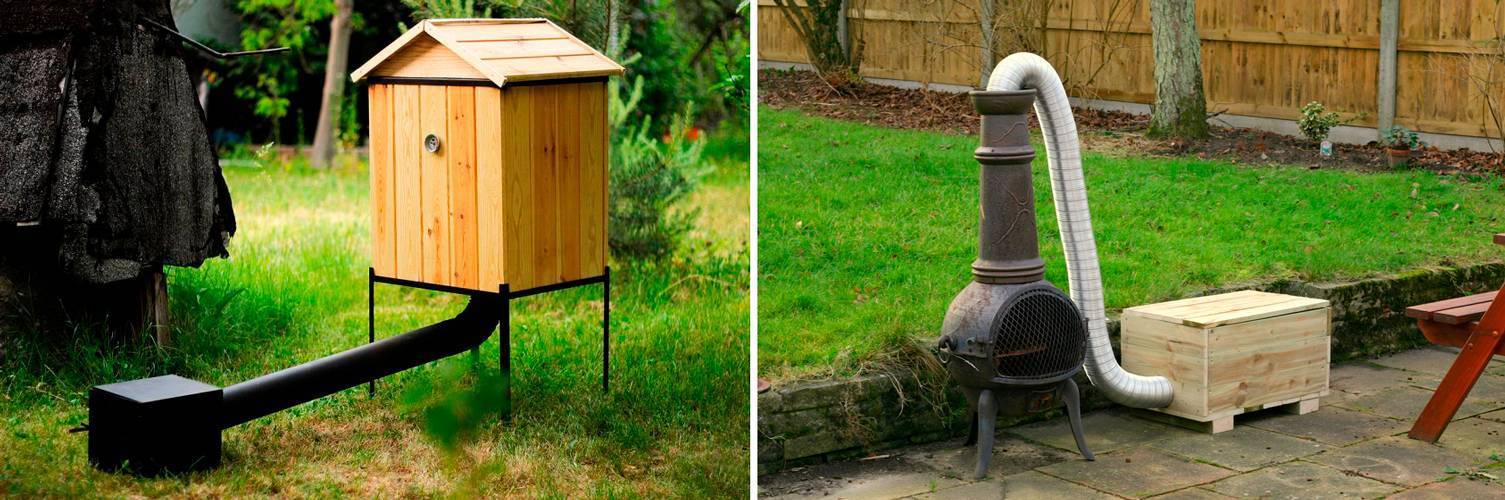

Самодельная конструкция для холодного копчения
Конструкция для холодного копчения выполняется также в виде домика. При желании коптильню можно интересно декорировать. Устройство подразумевает обустройство основного корпуса коптильни и отдельной топки – соединение выполняется с помощью трубы, размещенной в траншее.
Действовать нужно по следующему алгоритму:
- Сделать два углубления в земле и соединить их траншеей. Топку следует располагать ниже камеры коптильни – этот фактор следует учитывать, если на участке рельеф неровный. Оптимальная длина траншеи – 2-2,5 м. Камеру заглублять примерно на 40 см.
- Утрамбовать дно котлована для камеры коптильни, сделать песчаную подушку (5-7 см), насыпать слой щебня и залить бетонный раствор.
- Утрамбовать дно траншеи и уложить трубу с меньшим диаметром – траншея должна быть на 20 см выше. Труба должна примерно на 15 см заходить в углубление для топки.
- Нанести по длине трубы раствор и наложить обрезок трубы большего диаметра. Остальное пространство заполнить раствором.
- В углублении для топки стенки выложить кирпичом, смонтировать дверцу. Стенки должны закрывать также часть трубы.
- Верх топки закрыть керамической плитой или металлическим листом, он должен перекрывать и стенки топки, и заходить сверху на дверцу.
- Сделать для коптильни бетонное основание и выложить цоколь из кирпича – труба, выходящая из траншеи, должна быть вмонтирована в него. Цоколь выкладывается в 10 рядов кирпича, половина из них должна располагаться над грунтом. Внешние размеры цоколя должны строго соответствовать размерам камеры коптильни.
- На этом этапе следует проверить работы конструкции – разжечь в топке огонь и проверить, поступает ли дым по трубе в цоколь будущей коптильни.
- Сделать каркас коптильни. В высоту используют бруски длиной 80 см, соединяют их внизу и вверху брусками длиной в 35 мм. В итоге должен получиться остов параллелепипеда.
- Сделать П-образную стойку и прикрепить ее сверху основного каркаса. Эта стойка необходима для крыши. На верхние боковины каркаса прикрепить бруски, выступающие за его пределы. К ним будут крепиться нижние части досок для кровли.
- Обшить корпус коптильни и крышу выбранным деревом. Передняя стенка обшивается частично, так как в ней будет сделана дверца. Крышу покрыть выбранным кровельным материалом.
- Смонтировать дверцу и закрепить ее на петлях. Сделать задвижку или замок.
- В крыше сделать отверстие диаметром 5-7 см и вывести вентиляционную трубу. Над ней следует сделать «гриб», чтобы защитить от осадков.
- Внутри корпуса смонтировать перекладины, сделав сверху небольшие углубления – закрепить в них прутья из арматуры. Они будут использоваться для подвешивания продуктов. При желании можно сделать дополнительные перекладины, куда можно устанавливать решетки для горизонтальной выкладки продуктов.
- Установить камеру коптильни на подготовленный цоколь и скрепить их металлическим скобами или полосками металла.
- Термометр можно вмонтировать в дверцу коптильни либо одну из боковых стенок.
Одну сторону крыши можно удлинить в сторону траншеи и сделать под нижний край подпорки. На траншею установить деревянный поддон – его можно использовать для хранения запаса дров – крыша сверху будет защищать их от дождя.
Конструкцию можно упростить и соорудить топку из металлической бочки. Располагается она рядом с коптильней из дерева, а соединительная труба располагается над землей.
Вместо изготовления деревянного каркаса можно использовать деревянную бочку. Недостаток такого варианта заключается в меньших размерах конструкции.
Технология холодного копчения требует поддержания в коптильне невысокой температуры – не более 35-40°C градусов. Именно для соблюдения этого условия топка устанавливается на таком расстоянии от основного корпуса коптильни.
Деревянные коптильни имеют ряд преимуществ, а при соблюдении технологии изготовления и правил пожарной безопасности практически лишены недостатков. Можно изготовить конструкцию и для горячего, и для холодного копчения. Основное отличие заключается в расстоянии, на котором располагают топку.
Коптильня своими руками
Представляем вашему вниманию процесс изготовления газовой коптильни горячего копчения своими руками. Это мобильная конструкция, которая устанавливается на газовой горелке. Основное преимущество данного способа заключается в поддержании постоянного температурного режима.
Конструкция представляет собой многоуровневое изделие с несколькими отсеками для пищи. Перед началом изготовления необходимо ознакомиться с чертежами коптильни горячего копчения. На них данное сооружение выполняется в виде цилиндрической емкости с решетчатыми отделами.
В верхней части имеется сапун и плотная крышка со сквозными отверстиями для вывода излишков дыма. Помимо этого, здесь имеются дополнительные гидрозатворы, которые предотвращают попадание воздуха из внешнего пространства.
Средний объем такой емкости составляет 25-30 л. В нижней части предусмотрена ёмкость для стекания излишков жира. Под ней располагаются опилки или деревянная щепа.
Для быстрого копчения необходимо обеспечить бесперебойную подачу газовой энергии для достижения температуры 25-50 градусов.
Что такое холодное копчение
Холодное копчение — это процедура обработки соленых или маринованных продуктов дымом от тлеющей щепы.
Холодное копчение отличается от горячего копчения более низкой температурой — около 30°, что требует более длительного времени для обработки. Для получения дыма с такими параметрами используется длинный дымовой канал или трубопровод. Во время прохождения по нему, дым теряет высокую температуру. Он поступает в шкаф с развешанными продуктами, имея заданную температуру.
Длина соединительного канала может достигать десятка метров, что представляет основную проблему холодных коптилен.
Традиционным вариантом конструкции являлся костер и неглубокая траншея в земле, ведущая к коптильному шкафу. Обычно, размеры дымохода определялись величиной штыка лопаты, как в глубину, так и в ширину. В костре тлела щепа. Его накрывали крышкой, траншею также закрывали любыми листовыми материалами. Дым проходил по ней в коптильный шкаф и обрабатывал продукты, развешанные внутри.
Мнение эксперта
Левин Дмитрий Константинович
Эта технология используется и поныне, так как для нее не требуется никаких особых материалов, а охлаждение дыма в грунте происходит весьма эффективно.
Современные конструкции дымогенераторов позволяют получить длительное и равномерное тление щепы. Длинный дымоход уже не требуется, поэтому используют относительно короткий соединительный шланг. Появляется возможность производить копчение в небольших помещениях с хорошей вентиляцией, вплоть до городских квартир.
Температурный режим
Температурный режим — предмет постоянных споров среди специалистов. Одни утверждают, что с увеличением температуры уменьшится время копчения. Другие возражают, что от этого изменится вкус и общее состояние продукта, он станет менее плотным, потеряет важные микроэлементы и витамины.
Разные продукты нуждаются в наличии определенных условий и времени для процедуры:
| Продукты | Температура копчения | Длительность обработки |
| Свинина | 22° | 4-5 суток |
| Домашняя колбаса | 20° | 3 суток |
| Сало | 23° | 2-3 суток |
| Рыба | 25° | 0,5 суток |
| Курица | 30° | 2-3 суток |
Время копчения является самым проблемным моментом, так как необходимо следить за ходом процесса, обеспечивать ровный режим подачи дыма, контролировать качество обработки. Большая длительность процедуры вынуждает людей на время отказываться от других работ, посещения каких-либо мероприятий. Поэтому стараются загружать в коптильню сразу большое количество продуктов, чтобы максимально увеличить эффективность затраченного времени.
