Особенности монтажа оборудования

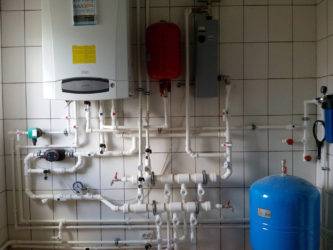

Котлы, работающие на газовом топливе, могут быть двух типов: настенные и напольные.
Установка настенного прибора осуществляется при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в комнате не должна превышать показатель в 80%.
- Прежде всего, необходимо отделать стены помещения жаропрочными строительными материалами слоем или толщиной не менее 2 мм.
- Поскольку вентиляция в котельной частного дома – это один из важнейших элементов, то следующим этапом является проделывание вентиляционного отверстия в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие выше оборудования тоже с трубой, выходящей на улицу.
- Затем можно приступать непосредственно к монтажу оборудования. Для этого в стене на высоте не менее 80 см от пола, и параллельно ему, проделываются отверстия. На одном ли уровне установлены кронштейны, можно проверить при помощи строительного уровня.
- После этого нужно навесить настенный котел на кронштейны и закрепить его.
- Далее в наивысшей точке системы монтируется воздушный кран и расширительный бак.
- Чтобы теплообменник не засорялся, на трубу, которая подает теплоноситель, необходимо установить угловой сетчатый фильтр, с двух сторон которого, как на патрубки, размещают шаровые клапаны. Данная мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
- Затем отопительное оборудование подключается к дымоходу.
- После этого можно приступать к соединению труб с патрубками, выходящими из котла, убрав заглушки, установленные изготовителем. Трубка для подачи воды соединяется к верхнему патрубку, а труба выдачи – к нижнему. Лучше всего это сделать газосваркой. При этом клон труб должен быть не менее 5 мм на каждый метр трубопровода.
- Заключительным этапом является обвязка, то есть подсоединение котла к системе газа, электричества, гидравлики.
Перед установкой отопительного оборудования, нужно обязательно монтировать в систему следующие элементы:
- вентиль/газовый кран;
- счетчик;
- сигнализатор загазованности;
- термозапорный клапан.
При этом электрический счетчик должен быть оснащен автоматическим прерывателем (УЗО), который предотвратит перегрев или замыкание проводки.
Перед первым запуском, котел надо наполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, который находится в нижней части изделия.

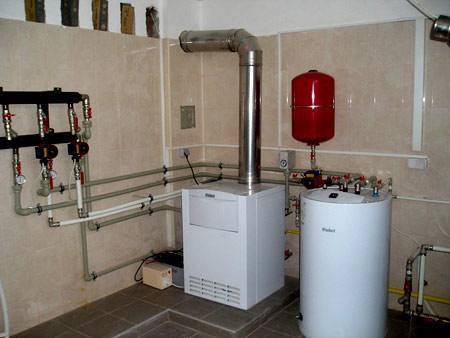

Напольные котлы намного мощнее, и соответственно больше по габаритам, чем навесные, поэтому их, как правило, размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и навесного, но есть несколько важных нюансов:
- Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки изделия распределялась максимально равномерно. Лучше установить оборудование на небольшой пьедестал из цементно-песочной стяжки.
- После закрепления котла, его необходимо подвести к дымоходу, а также к отопительной системе дома, установив фильтр для защиты от засоров.
- Подключая оборудование к системе водоснабжения, врезку в водопровод стоит разместить максимально близко к входу трубы в дом. Данная мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
- В заключении производится обвязка отопительного оборудование и его проверка.
Таким образом, можно своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других регулирующих органов, благодаря которым отопительная система будет работать эффективно и безопасно. Помните, что невыполнение хотя бы одного требования может принести очень неприятные последствия.
Для чего нужен расширительный бак в котельной
В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.
Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.
Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.
Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.
Дополнительные элементы
Бойлерная комната имеет ряд важных требований к дополнительным элементам. Это касается таких деталей, как дымоход, двери и вентиляция.
Вентиляция
Можно не обустраивать вентиляцию, если будет эксплуатироваться электрокотел. Такое устройство не выделяет запаха или взрывоопасных соединений. В других случаях надо соблюдать следующие правила:
- может быть объединена с приточной домовой системой вентилирования;
- для котельной, которая будет стоять отдельно, вентиляция может реализовываться при помощи жалюзийных решёток, их делают внизу двери, на один кВт минимум 8 см² отверстия;
- ежечасно замена воздуха три раза;
- при эксплуатации протяжной общедомовой системы вентилирования на 1 кВт минимум 30 см² отверстия;
- с противоположной стороны устройства делается отверстие в стене, его диаметр должен оставлять от 13 см и значительно больше (в зависимости от мощности смонтированного оборудования), устанавливается вентиляционная труба, обязательно ставится специальная заслонка и с одной стороны сетка, чтобы внутрь не попадал мусор или мелкие животные.
Вариант принудительная вентиляция по всем показателям является самым эффективным. Его работа не зависит от изменений погодных условий и температуры окружающей среды, при этом практически не потребляется энергия. По желанию работа принудительной вентиляции и котла могут быть синхронизированы при помощи специального электрооборудования. При установке котлов, работающих на дизельном топливе, а также газу вентилятор размещается в корпусе во избегание случайного возгорания.
Дымоход
Продукты сгорания отводятся дымоходом, который должен отвечать следующим требованиям:
- диаметр дымохода больше, чем отверстие в устройстве;
- труба по стене крепко фиксируется;
- наличие отверстия для ревизии;
- выводится выше кровли.
Труба делается из металла (двустенные/одностенные), кирпича, керамики, асбеста и вермикулита. Иногда используется комбинирование нескольких материалов.
Варианты установки дымохода
Дверь
Газовая котельная в частном доме должна иметь специальную дверь. Если бойлерная находится в жилом доме, то двери должны быть обязательно огнеупорными и выдерживать открытый огонь на протяжении 15 минут. Для этого подходит только металлические двери. Для выхода на улицу используются не укреплённые двери. В нижней части часто делаются отверстия или решётка для циркуляции воздуха.
Противопожарная металлическая дверь в котельную с решётками для поступления воздуха
Схема котельной с 2 котлами

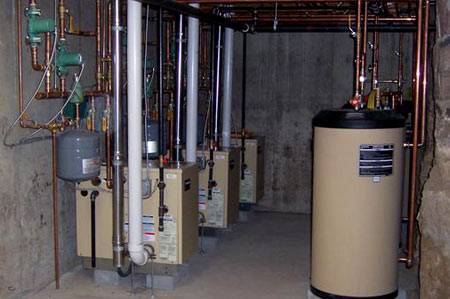

Применение двух газовых агрегатов для одной системы теплоснабжения является достаточно востребованным решением среди владельцев автономного отопления при тепловой мощности системы выше 50 кВт.
Это может быть и большая обогреваемая площадь объекта, и наличие дополнительных тепловых нагрузок в виде горячей воды или установок с воздушным калориферным обогревом.
Применение двух агрегатов на одну тепловую схему обладает рядом преимуществ по сравнению с одним источником равноценной мощности. Прежде всего, потому, что несколько малогабаритных агрегатов меньшего веса, значительно проще и экономичнее разместить в котельной, что особенно актуально при возведении крышных либо полуподвальных топочных.
Кроме этого, установка 2-х агрегатов значительно увеличивает эксплуатационную надежность системы теплоснабжения. При аварийной остановке одного из агрегата, она будет продолжать функционировать с 50% тепловой нагрузкой.
Такая схема обвязки существенно увеличивает рабочий ресурс котлов, из-за того что они меньше нагружены в отопительный период года.

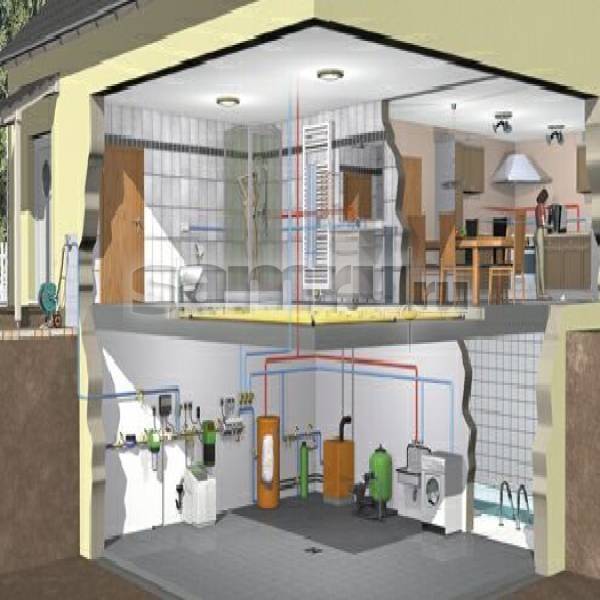

Устройство котельных
Так как проект котельной может предусматривать их установку и в жилом здании, и отдельно, требования для оборудования тоже отличаются. Так, если комплекс расположен в одной из комнат дома, в некоторых случаях (например, при наличии шумящей наддувной горелки) может понадобиться дополнительная звукоизоляция.
В то время как котлы, устанавливаемые в отдельных постройках, являются самым безопасным и практичным вариантом, хотя и требуют сравнительно больших капитальных вложений.

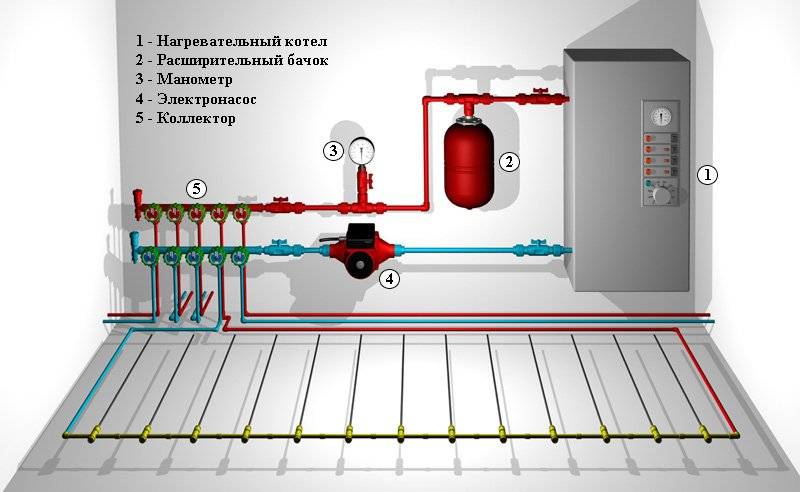

Основное оборудование, необходимое для работы системы отопления, как правило, не зависит ни от расположения помещения, ни даже от вида топлива, используемого для его работы. Практически все котельные состоят из следующих элементов:
- отопительного котла;
- бойлера (водонагревателя);
- расширительного бака;
- распределительных коллекторов;
- дымоходов;
- системы безопасности и подпитки котлов;
- труб и запорной арматуры.
Отопительные котлы
Котлы в этом комплексе являются генераторами тепла. В них происходит сгорание топлива, за счет которого теплоноситель (обычно вода, реже – антифриз) нагревается и подается в систему водяного отопления и в бойлер (при его наличии), необходимый для обеспечения жилья горячей водой.
Внутри такого устройства циркулирует нагретая жидкость, повышающая температуру воды, идущей на бытовые нужды.
Баки и коллекторы
Назначением расширительных баков является компенсация избыточного давления теплоносителя для устранения опасности создания в отопительной системе частного дома аварийной ситуации, при которой может произойти разрыв труб.

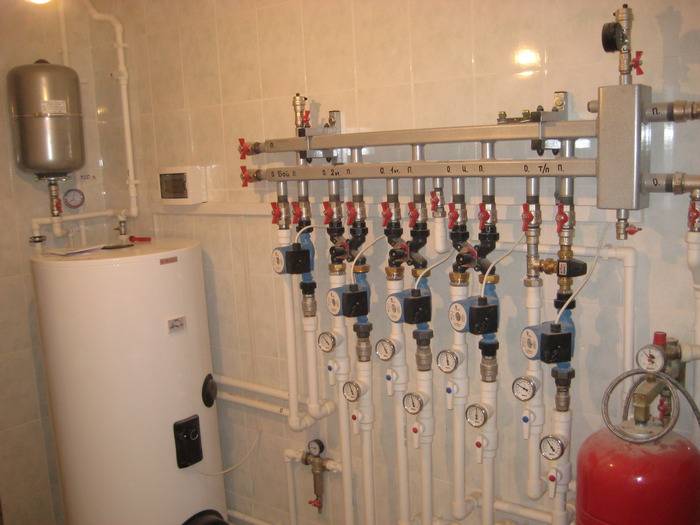

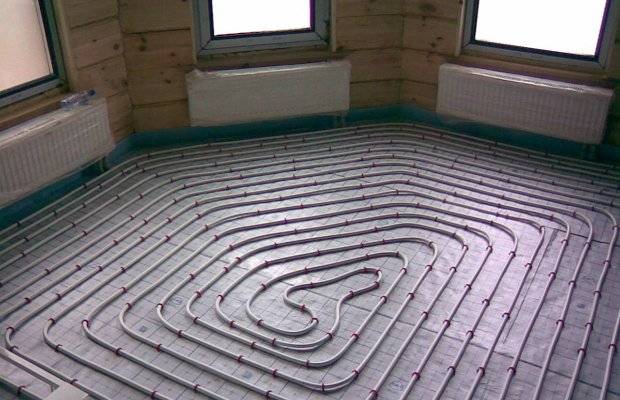

А распределительный коллектор, состоящий из насоса, гидравлического разделителя и гребенки, необходим для правильной циркуляции теплоносителя и его равномерное поступление в различные контуры системы (горячее водоснабжение, радиаторы, «теплые полы»).
Дымоходы и системы безопасности
Дымоходы необходимы для отведения из помещения котельной продуктов сгорания. От того, как выполнен их монтаж и подобраны параметры, зависит не только безопасность, но и эффективность работы котлов.
А задачами систем подпитки и безопасности является контроль давления циркулирующей по трубопроводам жидкости. Только первая предотвращает снижение напора из-за утечек и испарения, а вторая, наоборот, его повышение, удаляя воздух из труб.
Автоматика и арматура
Автоматика, устанавливаемая в мини котельных частного дома, необходима для работы оборудования (включения, отключения, установки требуемых параметров воздуха) в отсутствие человека и обеспечения дополнительной безопасности систем отопления и горячего водоснабжения.
Она может зависеть от электроснабжения (в этом случае котел способен работать самостоятельно до нескольких суток) или иметь механические регуляторы. Трубы и запорная арматура требуются для обеспечения циркуляции воды в системе.
Какие котлы лучше выбрать для частного дома
Кроме здания котельной важным является подбор оборудования. От правильного выбора зависит не только качество работы, но и срок службы и безопасность.
Существует большой выбор котлов, имеющих разные характеристики. Как же владельцу определиться с правильным выбором?
Источник фото: barrakuda.com.ua
Главные факторы, на которые нужно опираться это назначение котла и финансовые возможности:
нужно для себя понять: котёл приобретается только для отопления или ещё для ГВС, тогда потребуется двухконтурный котёл. Если в доме живёт много людей и горячей воды будет потребляться большое количество, то рациональнее приобрести одноконтурный котёл и бойлер;
выбор вида топлива. Тут нужно опираться на местность, регион проживания – где-то энергоресурсы могут стоить дешевле и выгодно будет установить электрический котёл. Но в любом случае, если рядом с домом пролегает газовая магистраль, то выбор стоит сделать в пользу газа;
если был выбран твердотопливный котёл, то сразу нужно определиться каким он будет: чугунным или стальным. Стальные котлы дешевле, но чугунные имеют лучшую теплоотдачу. Более распространены стальные;
оценить возможность установки в доме дымохода и уровень шума от него;
рассчитать мощность котла перед приобретением. Приблизительная пропорция это 1 кВт тепловой мощности оборудования на 10 кв.м. площади
Но важно понимать, что такой подход лишь даёт общее представление, так как большую роль играет и высота потолков, количество окон и дверей в котельной частного дома.
Особенности монтажа
В системах водяного отопления частного или загородного дома производится монтаж оборудования, работающего на газе (обычном и сжиженном), дизтопливе, электричестве и твердом топливе (включая дрова, пеллеты, кокс, торф и уголь).
А котлы на дизельном топливе используются очень редко из-за дороговизны обслуживания и по причине низкой экологичности.
Таким образом, чаще всего проект организации системы отопления частного жилья предусматривает монтаж именно газовых или твердотопливных котельных.
Газовые котельные
Отопление, при котором применяется газовое оборудование и необходимо наличие центральной магистрали, является самым выгодным вариантом обогрева частного дома. Дороже обходится монтаж своими руками и эксплуатация системы, в которой энергоносителем выступает тот же газ, но уже сжиженный. Хотя эффективность обеспечения жилья теплом и в этом случае остается на хорошем уровне, за счет чего газовые котельные применяются чаще остальных.
Проект помещения для такого комплекса должен создаваться при соблюдении следующих правил:
- оборудование мощностью до 30 кВт может устанавливаться в одной из комнат здания. При большей производительности для него требуется уже отдельное строение;
- для котельной необходимо помещение, расположенное обязательно на первом этаже и имеющее объем не менее 15 кубометров. Если же котел установлен, например, на кухне частного дома, минимальные размеры комнаты возрастают вдвое;
- в помещении необходима эффективная вентиляция, а отделка стен должна иметь огнестойкость не менее 0,75 ч (качественная штукатурка или кафель);
- между котлом и полом устраивают подложку, выступающую за края оборудования на 10 см по всему периметру. А до ближайших предметов мебели расстояние должно быть не меньше 0,7–1 м.
Желательно, чтобы монтаж котла выполнялся на подиуме высотой от 0,2 м, заливаемом отдельно от общего фундамента. Пол помещения устраивается из негорючего материала – например, цементной стяжки. Если мини-комплекс из-за своей высокой мощности располагается в отдельном строении, оно не должно иметь общих стен с жилым домом.
Оборудование на твердом топливе
Монтаж твердотопливных котлов стал более выгодным после роста цен на газообразное топливо и другие виды углеводородных энергоносителей.
При их обустройстве своими руками необходимо учитывать, что для нормальной работы оборудования диаметры дымохода и патрубка котла должны совпадать. Это часто приводит к значительной высоте трубы, требуемой для создания достаточного для отвода дымовых газов напора.
В котельной обязательно должна устраиваться вытяжная вентиляция с площадью вытяжки не меньшей 8 кв. см на каждый кВт мощности оборудования (24 кв. см для котла, установленного в подвале).
Слой штукатурки стен должен иметь толщину от 3 см и выше. Под котлом укладывают стальной лист.
Что надо знать о вентиляции котельной?
Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.
В котельной надо сделать приточную и вытяжную вентиляцию. Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.
Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий
Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.
Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.
Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.
Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.
Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже
Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.
В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.
Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.
Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту
Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок
Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет
И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.
В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.
В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования
Бойлер в схеме котельной
Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.
Принцип действия:
- бак заполняется холодной водой;
- из котла в теплообменник поступает горячий носитель;
- нагретая поверхность змеевика отдает тепло водной массе;
- из выходного отверстия поступает теплая жидкость.
Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л. В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.
Установка предполагает соблюдение некоторых правил:
- расположение в максимальной близости от теплогенератора (котла);
- организация ровной нескользкой поверхности;
- оснащение гидроаккумулятором для предупреждения теплового расширения;
- монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
- обустройство обратными клапанами для предотвращения противотока;
- врезка фильтров для повышения качества жидкости;
- правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.
Оборудование, которое понадобится при обустройстве котельной
После того, как с месторасположением котельной вы определились, стоит учесть, что важной составляющей для грамотной подачи тепла в помещение является выбор оборудования. Именно от него будет зависеть то, насколько тепло и комфортно будет в доме в холодное время года
Для этого потребуется установить:
- Нагревательный котел.
- Расширительный бак, предназначенный для защиты системы от резкого повышения давления.
- Аккумулятор тепла. Предназначен для сбора лишнего тепла, которое вырабатывается котлом. При сильных морозах, аккумулятор отдает тепло в радиаторы.
- Дымоход.
- Распределительный коллектор – для равномерного распределения вырабатываемого тепла по батареям.
- Циркуляционный насос.
- Приборы контроля и датчики системы безопасности.
- Запорную арматуру. К ней относятся всевозможные краны и задвижки.
- Трубопроводы.
- Автоматику для поддержания заданной температуры в помещении.
- Фильтра. Очищают воду перед ее подачей из котла в отопительную систему.
Разновидности котлов
Прежде стоит рассмотреть, какие существуют виды котлов.
- Газовые котлы – целесообразно приобретать тогда, когда в подсобной комнате имеется возможность отвода трубы от газовой магистрали. Данное горючее считается наиболее бюджетным. В виде теплового носителя выступает жидкость, которая нагревается благодаря котлу. Обогрев обеспечивается за счет конвекторного метода, с использованием вентилятора.
- Электрические котлы – целесообразно монтировать в помещении, где нагрев теплоносителя происходит за счет электричества. Принцип работы подобного устройства состоит в том, что нагрев жидкости в теплообменнике осуществляется благодаря электрическим ТЭНам.
