Кран маевского: принцип работы, инструкция по установке

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Галерея изображений

Фото из

Автоматический воздухоотводчик в группе безопасности

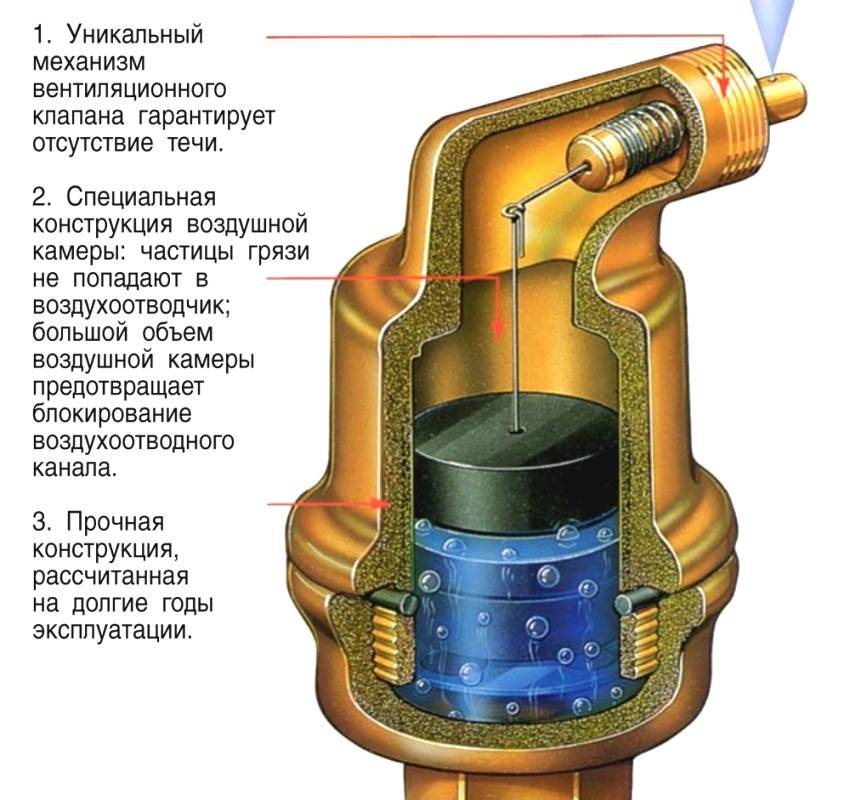

Использование сепаратора воздуха

Установка воздухоотводчиков на каждый контур

Воздухоотводчик для системы теплый пол

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах отопления самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Конструкция и принцип работы

Первым делом разъясним, что такое кран Маевского – сервисный вентиль, предназначенный для ручного спуска воздуха в определенных точках системы отопления. Современный образец краника, показанный на чертеже, включает следующие детали:

• латунный корпус с никелированным покрытием;
• винт запорный с конусным наконечником;

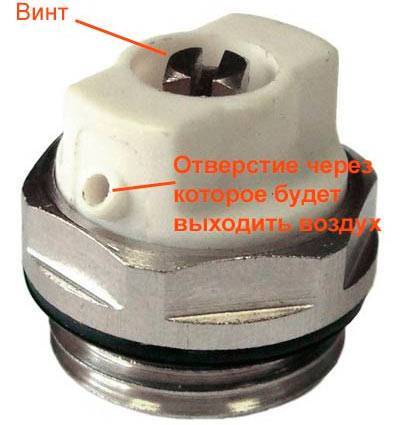

• нейлоновый колпачок с выпускным отверстием;
• уплотнительное кольцо из пластика либо резины EPDM.

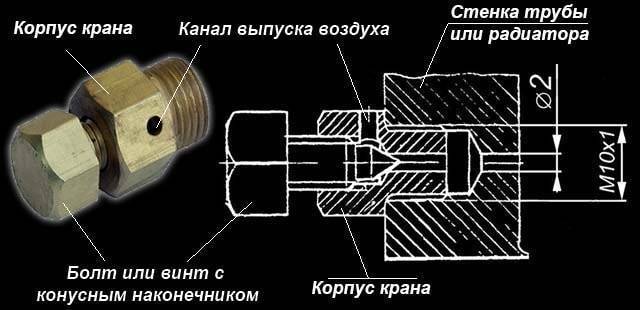

В торце корпуса просверлено калиброванное отверстие диаметром 2 мм, снаружи выполнена присоединительная трубная резьба. Внутри корпуса предусмотрена камера с боковым выходом, куда вкручивается запорный конусный винт.

Кран работает по принципу игольчатого клапана – когда винт затянут, главное отверстие герметично перекрывается конусовидным наконечником. Для развоздушивания системы винт откручивают, конус открывает проходное сечение, тогда воздух вместе с водой выходит наружу через боковой канал. Положение выпускного отверстия настраивается вращением пластикового колпачка.

Как выглядит старый советский вентиль Маевского, показано на схеме. Официальное название сантехнического элемента – клапан радиаторный воздушный игольчатого типа СТД 7073В.

Технические характеристики воздухоотделителей Маевского, применяемых в системах водяного отопления частных и многоквартирных домов:

• максимальная рабочая температура – 120 °C;
• жидкая среда – подготовленная вода либо незамерзающий теплоноситель (антифриз);
• рабочее давление – до 10 Бар (1 МПа);
• присоединительные размеры трубной резьбы – ¼”, ½”, ¾”, метрической – М10 шаг 1 мм;
• срок службы изделия из качественной латуни составляет не менее 30 лет.

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Критерии выбора

Чтобы самостоятельно подобрать кран Маевского для чугунных радиаторов или батарей, изготовленных из иных материалов, необходимо учитывать:

• вид воздухоотводчика;
• размеры оборудования.

Разновидности кранов Маевского

Чтобы стравить воздух из системы отопления, используются:

воздухоотводчик с ручным способом управления.

Такое устройство отличается простотой использования и минимальной стоимостью. В большинстве случаев монтируется при наличии центральной системы отопления. Для вращения винта могут использоваться отвертка, подходящая по размеру, специальный ключ для крана Маевского или рукоятка.

Оборудование, предназначенное под ключ или отвертку, надежно защищает устройство от несанкционированного открытия, например, ребенком

При установке кранов с рукояткой требуется соблюдать дополнительные меры осторожности;

Краны с ручным способом управления

автоматический кран Маевского.

В отличие от оборудования с ручным управлением кран является более безопасным для детей и домашних животных, так как работает в автоматическом режиме.

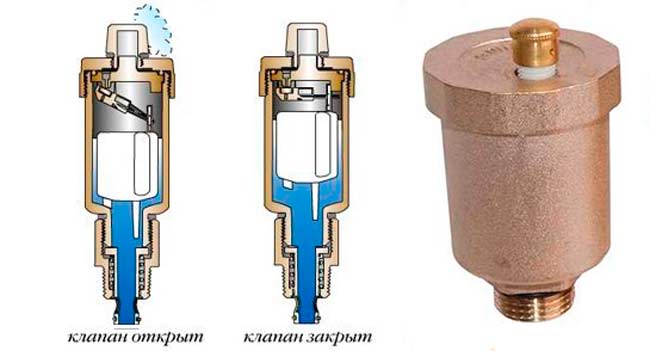

Оборудование оснащено специальным поплавком, реагирующим на наличие в системе отопления воздуха. При избыточном воздухе поплавок поднимается и открывает сливное отверстие для его удаления. При спускании воздуха происходит опускание поплавка и закрытие крана.

Кран с автоматикой устанавливается на индивидуальные системы отопления, в которых можно следить за качеством теплоносителя. Наличие загрязнений в системе может привести к неработоспособности устройства;

Принцип работы оборудования с автоматическим управлением

  Все автоматические краны дополнительно оснащаются возможностью ручного управления для обеспечения работоспособности оборудования в чрезвычайных ситуациях.

кран с предохранительным клапаном.

Устройство также предназначается для индивидуальных систем, так как попадание мелких частиц приводит к засорению оборудования и его неработоспособности.

Как работает кран с клапаном? В отличие от стандартного оборудования устройство позволяет не только удалять воздух их радиатора отопления, но и контролировать уровень внутреннего давления, что сводит к минимуму возможность образования гидравлического удара, что особенно важно для пластиковых и металлопластиковых трубопроводов

Кран Маевского с предохранительным клапаном

Какие параметры необходимо учитывать при выборе

Чтобы подобрать кран для полотенцесушителя или радиатора отопления, необходимо учитывать следующие технические параметры:

• диаметр оборудования. Для оптимальной работы устройства необходимо, чтобы диаметр запорно-регулирующей арматуры полностью соответствовал диаметру выходного отверстия радиатора (полотенцесушителя);
• шаг и вид резьбы. Производителями выпускаются краны с правой или левой резьбой размером 1/2 дюйма, 3/4 дюйма или 1 дюйм;
• класс герметичности. Для радиаторов центральных систем отопления целесообразнее использование устройств самого высокого класса герметичности (А). Устройства более низкого класса можно установить в частом доме (при небольшом давлении в системе) и/или на полотенцесушитель.

Все технические параметры устройства указываются в прилагаемой документации.

Технические параметры крана Маевского

Назначение и принцип работы

Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.

Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.

На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.

Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.

Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.

Альтернатива [ править | править код ]

Водоразборные краны

Преимущества: водоразборные краны легче найти в хозяйстве [ что?

] , в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Удаление воздуха через резьбу

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная .

Альтернативы не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. В таких случаях применяются:

Системы отопления, исключающие накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху , воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке) , и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами

, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако финансовые затраты на трубы при этом сильно возрастают.

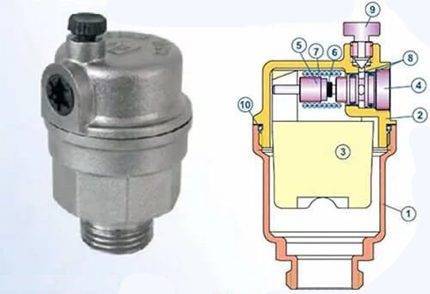

Автоматический воздухоотводчик

Аналогичен другим автоматическим воздушникам, но от устанавливаемых обычно на магистральных трубопроводах устройств отличается, как правило, угловым исполнением (вход по горизонтали, а отверстие должно смотреть строго вертикально).

Разновидности автоматических воздухоотводчиков

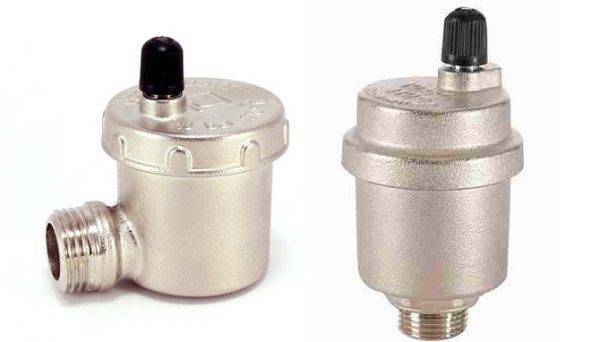

Автоматические воздухоотводчики изготавливают нескольких видов: прямые, угловые и радиаторные.

Прямой автоматический воздухоотводчик и отсекающий клапан

Сначала вкручивают отсекающий клапан. Он отсечет воду в системе в случае, если надо поменять воздухоотводчик или если тот выйдет из строя. На рисунке виден пластмассовый флажок, на который давит при закручивании воздухоотводчик. Флажок отжимает пружину обратного клапана, тем самым соединяя автоматический воздухоотводчик с системой отопления.

Шаровой кран часто используют вместо отсекающего клапана. Он более надежен, так как в нем нет пластмассовых частей и нет обратного клапана, который в грязной воде может не сработать.

Угловой автоматический воздухоотводчик имеет такую же конструкцию, как и прямой, с той разницей, что присоединительный ниппель у него находится под углом 90 градусов к вертикали. Он устанавливается в заглушку радиатора отопления.

Радиаторный воздухоотводчик вкручивается вместо заглушки в батарею отопления.

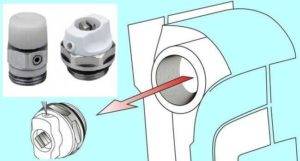

Радиаторный воздухоотводчик

Все воздухоотводчики устанавливают колпачком вверх, так как поплавок работает только в вертикальном положении.

Есть производства, где автоматические краны Маевского необходимы. Там, где приходится выпускать воздух на большой высоте, в неудобных местах. Например, на стояках большой высоты. Над различными котлами: отопления, бойлерами.

Цены на краны Маевского небольшие. Механические стоят недорого. От 24 рублей. Автоматические немного дороже: от двухсот рублей.

Технология монтажа

Для установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана.

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

• убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
• приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);

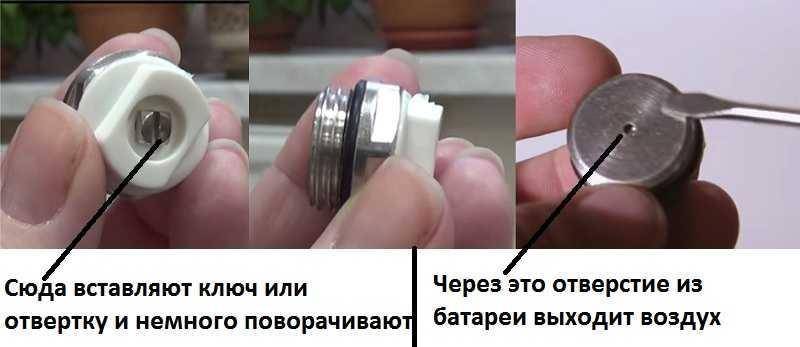

• подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
• дождаться пока из крана выйдет весь воздух и потечет вода;
• когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом.. Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Как установить и спустить воздух

Теперь стоит разобраться, как установить кран Маевского.

Переходник на кран Маевского

Выполнить это просто и без вызова мастера. Всё, что необходимо, это достать заглушку сбоку, что вкручена на радиаторе. После всего остаётся лишь установить кран в отверстие заглушки.

В системе обогрева горизонтального типа воздухоотводчик монтируется на каждой батарее.

На полотенцесушителе, где подразумевается боковое подключение, крепят тройник. Устанавливается он вертикально, отверстие крана нужно направить от стены.

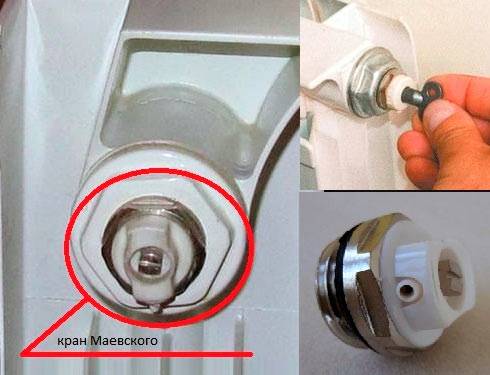

Установка крана Маевского на радиаторе необходима в том случае, если в системе обогрева есть места, что находятся ниже, чем верхняя ось подсоединения прибора. В данном положении самостоятельный выход воздуха невозможен.

В будущем местные проблемы могут возникать из-за просачивания воздуха в систему, что происходит в процессе её работы, скапливания в теплоносителе воздушных пузырьков.

В обязательном порядке стоит проводить удаление воздуха сразу после монтажа обогревательной системы, так как в начале работы в радиаторах пробки возникают по-любому. Также необходимо осуществлять данную работу при запуске обогревательной системы после летнего периода.

Причиной образования воздуха может стать и выделение водорода в момент коррозии частей сети из металла. Батареи из алюминия без специального покрытия внутренней стенки стабильно выделяют водород в жидкость, вступая с ним в химреакцию.

Принцип работы по отводу воздуха из системы обогрева можно описать в следующих пунктах:

1. Для начала нужно подготовить ёмкость для жидкости и тряпку.
2. Если воздух скопился – удалить. Кран Маевского вручную, с применением ключа или отвёртки поворачивается единожды против часовой стрелки. Воздушные массы будут издавать шипение и удаляться из радиатора. Скопленного воздуха слишком много? Значит кран можно повернуть ещё чуть-чуть. В открытом положении он оставляется до того момента, пока из отверстия не начнёт просачиваться жидкость, а воздух прекратит выходить.
3. Теперь запорный клапан можно закрывать. Если в обогревательной системе есть насосы для принудительной циркуляции теплоносителя, то за некоторое время до проведения работ по воздушному стравливанию, их требуется отключать. Иначе пробку достать полностью не получится.

Ручной клапан обычно не устанавливается на больших магистралях, где скопление пробок воздуха происходит регулярно. Для данных систем применяются другие устройства по отводу газов.

Особенности эксплуатации и монтажа

После установки крана Маевского для продолжительного срока его службы требуется использовать его правильно. Если батарея перестала прогреваться равномерно, то для вывода воздуха необходимо по порядку проделать следующие действия:

• освободить пространство вокруг батареи для предотвращения порчи водой ценных вещей в процессе развоздушивания;
• приготовить тазик для воды и отвертку;
• отвертку установить в специальную резьбу, расположенную на кране, и медленно вращать ее против часовой стрелки;
• как только послышится шипящий звук выходящего воздуха, вращение нужно прекратить. После этого следует подождать пока не выйдет весь лишний воздух. Звук может быть довольно громким, но это вполне нормальное явление;
• как только из крана вместе с воздухом польется вода, нужно немного подождать пока она не польется равномерной струей. После этого кран можно закрывать, аккуратно поворачивая его в обратную сторону, по часовой стрелке;
• вполне может случиться, что воздух из трубы будет довольно долго выходить вместе с водой, при этом следует подставить таз и ждать полного выхода воздуха.

Если удаление воздуха при помощи крана Маевского проведено точно по инструкции, а батарея все равно остается холодной, то, скорее всего, радиатор засорился. В этом случае потребуется помощь сантехника или полная замена батареи.

Нюансы эксплуатации:

• Устанавливается кран Маевского непосредственно на прибор отопления.
• Обычно для обслуживания устройства достаточно одной отвертки. В некоторых случаях, если кран расположен в нише или в малодоступном месте, может потребоваться небольшой специальный ключ.
• При использовании крана для сброса воздуха категорически запрещено размещение поблизости источников открытого огня или курение, так как малейшая искра может стать причиной возгорания горючих газов, иногда выделяющихся вместе с воздухом.
• Не рекомендуется постоянно держать кран Маевского в положении «открыто», так как это может стать причиной поломки радиатора.

Если кран не использовался в течение некоторого времени, то резьба может подвергнуться поражению ржавчиной. Вращение винта при этом будет затруднительным. В этом случае нужно перед началом открывания крана смазать резьбу керосином и подождать несколько минут.

Ручной кран Маевского

Только среди населения его называют краном Маевского. На нормативной документации он называется игольчатым радиаторным воздушным клапаном, который входит в группу запорных механизмов. Многие производители изготавливают несколько видов такого устройства. Такой разнообразный выбор дает возможность подобрать выгодный вариант для определенного места установки. Обычный механизм крана состоит из двух составляющих: корпус, конический винт.

Устройство ручного крана Маевского

Благодаря хорошей калибровки все элементы устройства плотно расположены друг к другу, и находясь в закрытом состоянии, способны предотвращать протечки теплоносителя. Отверстия, которые служат для спуска воздуха, расположены на боковой части прибора. Чаще всего его производят из латуни. Именно этот материал не подвергается ржавлению и имеет долгий срок службы.

Кран Маевского имеет различную конструкцию, поэтому открыть его можно при помощи разных инструментов, начиная отверткой и заканчивая ключом ICMA. В вертикальной системе отопления, где имеется два трубопровода, один из которых осуществляет подачу теплоносителя, а другой – его отвод, наличие такого развоздушивающего механизма на верхних этажах является обязательным. Их подбор осуществляется по диаметру и монтируется в верхние части отопительных приборов. При горизонтальной системе отопления прибор устанавливается на каждом радиаторе. Чтобы спустить воздух со змеевика, используют тройник, который устанавливается в вертикальном положении. Отверстия должны смотреть в сторону стены. Также монтаж устройства требуется в тех конвекторах и радиаторах, которые находятся ниже оси подключения. При таком расположении отвод воздуха станет невозможным.

Удаление воздуха производят сразу же после окончания монтажа системы отопления, так как в процессе могут появляться воздушные пробки. Эту процедуру выполняют перед отопительным сезоном. В процессе эксплуатации воздух попадает в систему, вследствие чего в радиаторе или конвекторе появляются пузырьки. Еще одной причиной может стать выделение водорода в процессе ржавления металла. Если внутренняя часть алюминиевой батареи не покрыта специальным веществом, начинает выделяться водород.

Монтаж ручного крана Маевского

Перед тем, как начать работу, необходимо:

1. Приготовить пустое ведро и тряпку, чтобы не залить комнату.
2. После этого начинают удалять воздух. Вручную или с помощью отвертки вращают механизм против часовой стрелки на один оборот. Далее из отопительного прибора начнет выходить воздух. Можно сделать еще один поворот, если скопилось много воздушных пробок. Кран должен находиться в открытом положении до тех пор, пока из него не пойдет вода.
3. После выполнения процедуры производят его закрытие.

Такой вид устройства, как правило, не применяется на магистралях, где происходит постоянное скопление воздушных пробок.
