Описание устройства
Отопление дома – одна из забот каждого хозяина. Каким бы ни был отопительный котел, в системе отопления все равно есть радиаторы, батареи или регистры, заполненные теплоносителем. К сожалению, невозможно добиться полного удаления воздуха из системы в силу многих причин, и для его глобального стравливания устанавливаются расширительные бачки, а для локального удаления воздуха — кран Маевского.
Принцип работы Крана Маевского
Кран Маевского – это более надежный, компактный и функциональный игольчатый запорный клапан, чем обычный кран, и некоторые модели могут работать в автоматическом режиме. Воздух из системы удалять нужно обязательно, так как, кроме застоя теплоносителя, в местах скопления воздуха металл начинает окисляться, ржаветь и радиатор быстрее выходит из строя или в трубах появляется шум. Кран Маевского устанавливается чаще всего в системах автономного отопления – в центральной системе в теплоноситель часто добавляют присадки, которые вызывают засор крана.
Основной элемент в ручном кране Маевского — запорный игольчатый клапан. Для открывания клапана в кране установлен четырехгранный винт с головкой под ключ и крестообразной прорезью, поэтому для открывания крана можно использовать обычную отвертку или пассатижи. В любом радиаторе сбоку есть резьбовое отверстие ¾ или ½ дюйма, в которое вкручивается кран, переходник или фитинг для продолжения трубопровода.
Наличие воздуха в системе определяется тактильным способом – просто прощупайте все радиаторы в системе, обратив внимание на температуру вверху и внизу прибора. Если на ощупь слышна разница, значит, где-то в системе застоялся воздух
Чаще всего это явление наблюдается в системе с принудительной циркуляцией, в которой не всегда соблюдается уклон труб. В трубопроводе с естественной циркуляцией воздух почти всегда выходит в расширительный бачок сам, по ходу движения теплоносителя.
Но и в такой системе воздух может накапливаться при неправильно собранных поворотах труб или слишком маленьком уклоне. Поэтому кран Маевского просто необходим – он позволяет без остановки системы стравить воздух и восстановить нормальное отопление в квартире. Вкручивается кран в верхней части радиатора, на стороне подачи теплоносителя.
Как монтируют воздухоотводящий механизм
Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.
Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.
Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух
Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.
Техническая характеристика воздухоотоводчика
Необходимые функциональные свойства представлены в следующей таблице:
| Техническая характеристика | Допустимое значение | Единицы измерения |
| Давление (рабочее) | 10 | АТИ |
| Температура (максимум) | 120 | ºС |
| Диаметр прохода | 25,4 или 20,0 | мм |
| Диаметр резьбовой части | 25,4 или 20,0 | мм |
| Рабочая среда | вода и др. неагрессивные жидкости | — |
| Срок службы | 20 — 25 | лет |
| Класс герметичности | «А» | — |
В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:
- Отсечь радиатор от системы запорными вентилями.
- Выпустить из батареи примерно 1/3 объёма воды.
- Снять прибор с корпуса батареи.
- Прочистить проходное отверстие тонким (неметаллическим) острым предметом.
Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.
Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала. Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком
Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер
Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.
Видеосоветы по монтажу крана Маевского
В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:
Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.
Что лучше Однотрубная или двухтрубная система отопления?
В одноэтажном доме часто используют однотрубные системы отопления. На самом деле, это не совсем правильный подход. Система должна обогревать все помещения даже в самые лютые морозы, а с подобной задачей лучше справляется двухтрубная система отопления.
Как работает независимая система отопления?
Независимая система отопления — это система, которая работает независимо от централизованных сетей отопления и может использоваться для обогрева отдельных помещений, зданий или даже целых районов. В независимых системах отопления обычно используется некоторый вид топлива, такой как газ, твердое топливо, мазут или электричество, для создания тепла, которое затем передается воздуху или воде, циркулирующей в системе отопления.
В зависимости от конкретной конструкции системы отопления, топливо может сжигаться в котле или топке, где происходит нагрев воды, которая затем циркулирует через трубы и радиаторы для обогрева помещений. В других системах топливо может использоваться для непосредственного нагрева воздуха, который затем распределяется в помещении с помощью вентиляционной системы или вентиляторов.
Независимая система отопления может быть более экономичной и эффективной, чем централизованные системы отопления, так как позволяет выбирать наиболее подходящее топливо для конкретной ситуации, и может быть настроена для обеспечения максимальной эффективности и экономии энергии. Кроме того, независимые системы отопления обычно легче устанавливать и обслуживать, и могут быть настроены для работы с определенной температурой, влажностью и другими параметрами, чтобы обеспечить наилучшие условия для конкретных помещений и потребностей пользователей.
Как правильно выбрать устройство
На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского
Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере
Размер входящей трубы распространяется на 1, ½, ¼ дюйма
Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма
Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.
Для наглядного примера в таблице указаны модели разных производителей с указанием цены
| Изображение | Производитель | Тип модификации | Цена, руб. |
| ОАО «БАЗ» | Ручной, ½ дюйма | 35 | |
| Сантех-мир | Автоматический, 1 дюйм | 449 | |
| Дом-термо | Ручной, ½ дюйма | 310 | |
| RBM | Ручной, ¾ дюйма | 352 | |
| Carlo Poletti | Ручной, ¾ дюйма | 318 | |
| «Дельта» | Автомат с предохранителем | 335 |
Можно ли обойтись без воздухоотводящих приспособлений?
Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
- Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
- Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
- В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
- Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.
Зонирование
Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:
- Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
- Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
- Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.
Особенности включения в систему отопления
Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.
Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков
Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.
Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.
Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы
Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:
- все находящиеся в системе батареи отопления;
- компенсаторы, байпасы и аналогичные приборы;
- регистраторы и змеевики;
- трубопроводы верхнего уровня отопительной системы.
Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.
Установка воздухоотводящего механизма
Вентиль Маевского — это самоуплотняющееся приспособление с каучуковым уплотнительным кольцом в комплекте. Поэтому применения дополнительных материалов не требуется.
Обычно установка подобного воздухоотводчика выполняется вместе с радиаторной футоркой подходящего диаметра при наличии специального сантехнического и накидного ключа.
Существуют определённые показатели давления и температуры, при которых возможно использование крана Маевского. Они указаны в технической характеристике устройства. Так, рабочее давление не должно превышать 10 АТИ при максимальной температуре 120 градусов Цельсия, диаметр прохода и резьбовой части — 20 или 24,5 мм. При соблюдении показателей и использовании воды или других неагрессивных жидкостей в качестве рабочей среды срок службы изделия составляет от 20 до 25 лет.
По мере эксплуатации работоспособность устройства может быть утрачена из-за мелкого мусора, перемещаемого теплоносителем. Устранить засорение клапана можно, выполнив алгоритм из следующих шагов:
- Отсечение радиатора от системы при помощи запорных вентилей.
- Спуск из батареи приблизительно 30% объёма воды.
- Снятие прибора с корпуса радиатора.
- Прочистка проходного отверстия тонким острым инструментом, например, иглой.
Автоматический кран Маевского
Хотя, автоматический кран – это по определению не Маевский, но во многих случаях он более удобен, чем классический вариант.
У него совершенно иная, более сложная конструкция. Вместо болта здесь целая система с поплавком, пружиной и жиклёром (отверстие расположено в нижней части прибора). Поплавок призван реагировать на уменьшение уровня теплоносителя. Опускаясь вниз, он приотворяет игольчатый клапан, и воздух выходит наружу.
Особенности автоматической версии:
Принцип работы крана маевского служит в стравливании воздуха из системы отопления или системы горячего водоснабжения. В процессе циркуляции воды по системе отопления, а также во время длительного простоя в ней накапливается воздух, который в результате и образует воздушные пробки. Чаще всего они образуются в местах, где низкое давление или маленькая скорость воды. В результате не греют, и в этих местах происходит коррозия металла.
Проще говоря, кран Маевского – это воздухоотводчик. В нём используется такой механизм, как запорный клапан игольчатого типа. Клапан перемещается специальным ключом либо отвёрткой. В труднодоступных местах проще использовать ключ. При стравливании воздуха из радиатора необходимо одной рукой откручивать клапан, а другой придерживать тряпку, чтобы вода не попала на пол. Сначала пойдёт шипение, а когда появится вода в виде небольшой струйки или капель, в зависимости от давления в системе, нужно закрутить клапан обратно. Не нужно бояться, что у вас затопит всю квартиру, так как отверстие в кране совсем маленькое. Выкручивать клапан в большинстве случаев достаточно на один оборот, больше не нужно, так как поток воздуха и воды ограничен отверстием самого крана. А если вы выкрутите его совсем, то есть вероятность что обратно вы его с трудом вкрутите из-за большого давления воды. То есть принцип работы крана маевского достаточно простой.
Также выпускают автоматические воздухоотводчики, они работают по поплавковому принципу. Когда воздух скапливается, поплавок опускается, и воздушная пробка вытесняется водой, и потом кран автоматически закрывается, не требуя вашего присутствия. Автоматические краны Маевского лучше не ставить на старые чугунные радиаторы при использовании центральной системы отопления, так как вода в ней чаще всего грязная и при отверстии крана всего в 2 мм придется часто его снимать и прочищать швейной иглой или булавкой для нормального его функционирования. Краны Маевского чаще всего устанавливаются либо на верхних частях радиаторов отопления, проще говоря, батарей, напротив верхнего присоединения трубы или термостата, так как воздух всегда стремится в самую верхнюю точку, либо на полотенцесушителе. Устанавливается кран Маевского посредством его вкручивания в пробку радиатора. Необходимо лишь подобрать нужный размер резьбы 1 дюйм, ¾ дюйма или ½ дюйма. При отсутствии отверстия под кран пробку необходимо заменить.
Приобретайте краны с резиновой или силиконовой прокладкой, но для лучшей надежности можно также применить льняную подмотку или специальную ленту для уплотнения резьбового соединения. При установке или замене крана необходимо придерживать ключом саму пробку, так как необходимо помнить, что на всех заглушках и пробках радиаторов применяют левую резьбу. Вследствие этого, вкручивая воздухоотводчик, вы ослабляете пробку радиатора отопления и, наоборот, при выкручивании воздухоотводчика происходит затягивание пробки. На разбор принципа работы крана маевского можно закончить
Виды крана Маевского, устройство и принцип работы
Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.
Механический кран
Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.
Особенности конструкции
Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:
- корпуса с входным и выходным каналами;
- конусного винта, выполняющего роль запорного клапана;
- поворотной части.
По исполнению механический КМ может быть:
- радиаторным – устанавливается на отопительные приборы;
- традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
- комплектным – состоит из шарового крана с интегрированным КМ.
В зависимости от конструктивных особенностей головки конусный винт может откручиваться:
- отверткой;
- шестигранным или четырехгранным ключом;
- без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.
Механический кран Маевского может быть изготовлен из:
- стали;
- латуни (сплав меди с цинком);
- чугуна;
- нержавеющей легированной стали;
- термостойкого пластика.
Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.
Принцип работы механического крана Маевского
Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:
При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.
Автоматический воздухоотводчик
Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.
Особенности конструкции
Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.
Любой автоматический воздухоотводчик состоит из следующих основных элементов:
- корпуса;
- резьбовой крышки;
- поплавка;
- жиклера;
- держателя;
- золотника;
- пружины;
- уплотнительного элемента;
- пробки;
- уплотнительного кольца.
В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

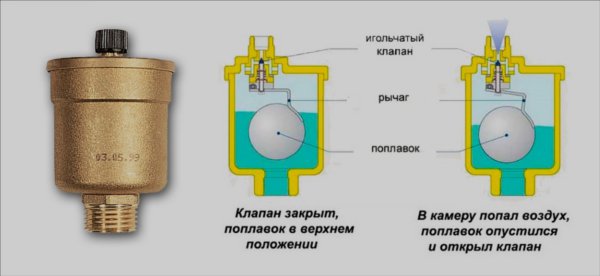

Принцип работы автоматического воздухоотводчика
При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.
Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.
Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении
Установка крана Маевского в систему отопления
Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.
При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.
Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.
Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.
При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.
Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.
Монтаж устройства на чугунную батарею
Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.
Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:
- полностью отсоединить радиатор от отопительного контура;
- снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
- на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
- снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
- закрепить радиатор на прежнем месте;
- подсоединить подающую и обратную магистраль;
- отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.
Установка КМ на современные радиаторы
Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.
Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается
Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается
Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.
Как поставить кран Маевского на полотенцесушитель
Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.
Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:
- перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
- на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
- в свободный патрубок тройника установить кран Маевского;
- возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.
Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик
Воздух в батарее – причины, признаки, последствия, когда требуется стравливание
Насколько бы совершенной не была система отопления, рано или поздно она обязательно подвергается завоздушиванию. Причин этому несколько:
- Наличие в теплоносителе растворенных газов. Например, вода всегда содержит определенный процент воздуха. При нагреве и циркуляции по системе он начинает активно высвобождаться, образуя локальные скопления.
- Применение радиаторов не подходящего качества. Старые, отработанные, дефектные или алюминиевые батареи провоцируют реакцию между металлической поверхностью и растворенными в теплоносителе веществами. Из-за этого образуются газовые полости.
- Частичный или полный слив воды перед проведением ремонта. В результате воздух автоматически проникает внутрь системы.
- Нарушение технологии монтажа компонентов системы – труб, радиаторов, котла.
- Изначально неправильная заливка теплоносителя.
- Разгерметизация стыков, оборудования и трубопроводов ведет к постоянной подкачке воздуха.
Неправильные условия эксплуатации и обслуживания приводят к образованию воздуха в радиаторахИсточник ytimg.com
Кроме того, отсутствие специального клапана на батарее отопления, через который можно было бы при необходимости спустить воздух, также приводит к образованию газовых пробок, снижению эффективности и даже выходу из строя системы.
Признаки и последствия
Образование в радиаторах воздушных пробок обнаруживается по следующему ряду признаков:
- Локальные области охлаждения на радиаторах. Воздушные полости не передают тепла металлической поверхности.
- Характерные звуковые эффекты – бульканье, бурление, стук и проч.
- Снижение показателей манометра без видимой причины.
- Замедление или нарушение продвижения теплоносителя.
- Повышение расхода энергоресурса.
Падение эффективности и перерасход топлива – далеко не самые страшные последствия скопления воздушных пробок. Результатом завоздушивания также могут быть следующие негативные явления:
- Поломка циркуляционного насоса.
- Ускорение коррозии оборудования и труб изнутри.
- Выход из строя котла.
- Разрыв трубопровода.
- Протечка теплоносителя.
В результате завоздушивания система отопления может дать течьИсточник snpoteplopribor.ru
Случаи, когда требуется профилактическое стравливание воздуха
Целенаправленно развоздушивать батареи требуется в следующих случаях:
- Летняя замена или ремонт труб, радиаторов, насосов и прочего оборудования.
- Весенний слив и осенняя заправка воды.
- Временное перекрывание подачи теплоносителя.
- Сброс давления в системе на межсезонный период.
Установка
Кран Маевского устанавливается только на верхних этажах и верхних радиаторах в случае с вертикальной схемой подключения радиаторов, как в большинстве многоквартирных домов. Воздух с нижних этажей при достаточном напоре теплоносителя самостоятельно выводится из радиаторов, скапливаясь в верхней части всей системы.
Обязательным является установка крана Маевского на полотенцесушителе, так как большая его часть находится выше уровня радиаторов.
Для системы теплого пола спуск воздуха лучше организовать на коллекторной группе, поднятой над уровнем пола и с помощью автоматического воздухоотводчика, так как подгадать или диагностировать наличие воздуха в данном случае сложно.
Установка крана Маевского выполняется в межсезонье. Необходимо слить теплоноситель с системы и только после этого приступать к монтажу. У современных радиаторов достаточно открутить заглушку у крайней от точки подключения подачи воды секции и вместо нее прикрутить кран. Для чугунных радиаторов предварительно следует вкрутить заглушку с подготовленным отверстием и резьбой.
Для полотенцесушителя и регистровых радиаторов проще всего использовать кран Маевского, выполненный в виде тройника, одним из отводов которого является воздухоотводчик. Его врезают или вкручивают в верхней точке подключения полотенцесушителя.
https://youtube.com/watch?v=o7Ig5JaxXr8%3F
Технические характеристики
Особенности выбора воздухоотводчика
Если вы интересуетесь, какой кран выбрать, то ничего конкретного, увы, мы сказать не можем – все в данном случае зависит от конкретного типа отопительной системы. Если система индивидуального типа, то можете использовать любое устройство, поэтому здесь опирайтесь на своих личных предпочтениях. А если система центральная, то лучше поставьте кран с предохранителем (почему – мы уже рассказывали выше).
- Устройство ручного типа рекомендуется тем, кто может самостоятельно стравливать воздух из магистрали.
- Устройства с предохранителем, как только что отмечалось, идеальны для центральных систем.
- Автоматические приборы весьма ненадежны, так как не только часто забиваются, но и отказываются работать по непонятным причинам.
Обратите внимание! Что же касается разницы в цене, то в действительности она не такая большая, как может показаться на первый взгляд. По этой причине фактор стоимости едва ли является решающим в данном случае. В качестве заключения
В качестве заключения
Использовать краны Маевского принцип работы которых мы разобрали, либо же обычные водозаборные – решать исключительно вам. В обычных условиях они не повредят, зато установить кран Маевского во время сезона отопления будет очень трудно. Поэтому планируйте все заранее, даже там, где будет использоваться циркуляционный насос. Удачи в работе!
