Обзор кранов для отопительной системы, описание их функциональных и эксплуатационных особенностей

Рекомендации по монтажу устройств

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами – резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Кран для радиатора позволяет осуществлять контроль над потоком циркулирующего теплоносителя, в том числе над его перекрытием на случай проверки или промывки батарей.

С помощью этого приспособления можно отключить радиаторы без опрессовки основной отопительной системы.

Виды кранов для отопительного оборудования

На сегодняшний день существует несколько видов кранов, предназначенных для радиаторов отопления:

• шаровые полнопроходные прямые и угловые из латуни;

• шаровые полнопроходные из полипропилена;
• вентили регулировочные;
• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самым популярным и распространенным видом запорных устройств является шаровой кран, выполненный из латуни или полипропилена. Такие краны состоят из стального шара с выборкой необходимого диаметра для пропускания воды, прикрепленного к штоку.

Вращая шар, осуществляется перекрытие теплоносителя в батарею. При открытии крана выборка в шаре сливается с внутренним проходом батареи, а при закрытии смещается на 90 градусов и перекрывает его.

Вторым по распространенности является стандартный ручной вентиль, который представляет собой конструкцию, где теплоноситель меняет направление течения два раза при прохождении сквозь рабочее сечение седла. Для уменьшения количества жидкости, данное сечение перекрывается конусом или шайбой, имеющей резиновую прокладку, прикрепленную к штоку.

Данная конструкция очень похожа на термостатический клапан, за исключением того, что шток вместе с конусом не вращаются, а просто нажимаются. Нажатие осуществляется с помощью термоголовки или пластмассовой рукоятки, предназначенной для ручного управления.

Преимуществами регулировочного крана являются то, что он без отключения системы водоснабжения позволяет проводить различные работы с определенной батареей, заполнение системы происходит достаточно мягко и без рывков, герметичность таких клапанов обычно очень высока, выглядят такие перегородки достаточно стиль и органично.

Недостатками таких соединений являются высокие погрешности при регулировке, связано это с тем, что в комплектацию таких кранов не входит регулировочная шкала, так что все осуществляется на глаз.

Плюсами термостатических клапанов с ручным или автоматическим управлением с термоголовкой являются: легкая и быстрая настройка температурных показателей, высокая экономия расхода топлива, связанная с температурными ограничениями. К минусам можно отнести недостаточную герметичность и сложную внутреннюю конструкцию, при выходе из строя таких кранов, необходимо покупать новый.

Также все краны различают по пропускной способности. Первым типом является полнопроходный кран, который пропускает в среднем от 90 % теплоносителя, второй – стандартный, который используется практически во всех квартирах, способен пропускать до 80% жидкости и последний – неполнопроходной кран, способный обеспечивать батарею всего лишь 40 % воды. Чаще всего применяются полнопроходные краны для лучшей эффективности отопления.

Запорные устройства

Шаровые

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

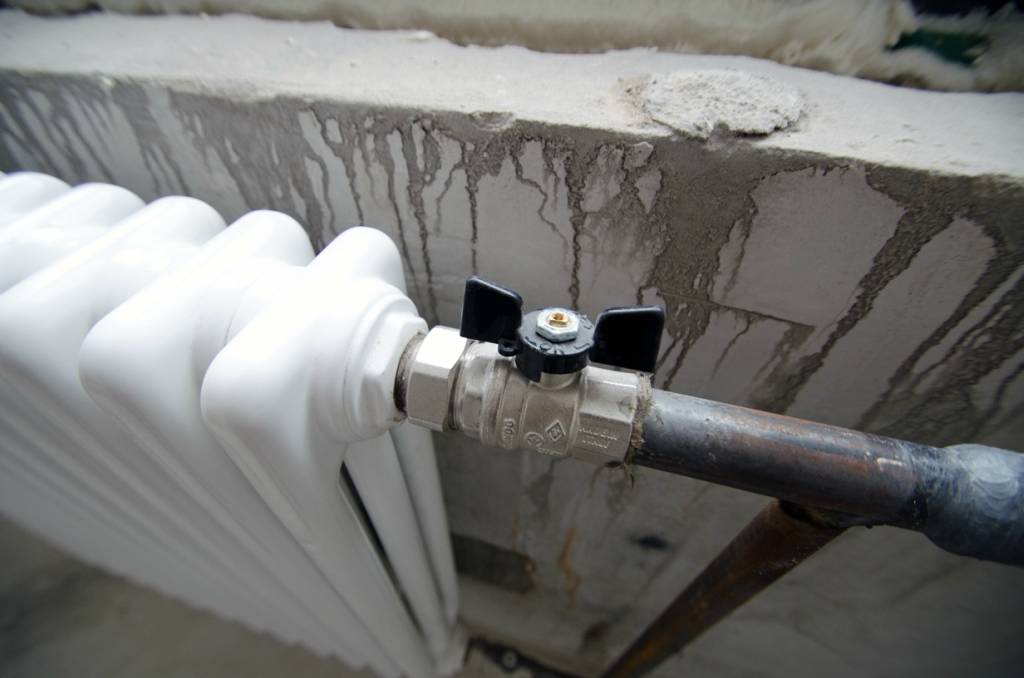

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

Конусные

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Фото установленного клапана

Разновидности прибора

Краны для металлопластика

Казалось бы, нет ничего сложного в том, чтобы пойти и выбрать качественный кран для батареи. Но не все так просто, как кажется на первый взгляд. Ведь в сантехническом магазине покупателю предложат сразу несколько разновидностей запорного механизма. Какая из них лучше? Ответить однозначно на этот вопрос сложно. А все потому, что у каждого устройства свое назначение и своя сфера использования.

Например, фланцевые шаровые краны имеют одну отличительную особенность. Она заключается в том, что вентиль можно использовать только в одном положении. Он может быть полностью открыт или закрыт. Поэтому такой клапан не сможет обеспечить среднюю проходимость теплоносителя. Ведь половинчатая регулировка невозможна.

Из-за этого фланцевые запорные механизмы устанавливаются только на трубопроводах. Для радиаторов они не подходят. Зато их конструкция хорошо справляется с нагрузкой, связанной с высоким давлением внутри трубопровода. Поэтому фланцевые краны долговечны, надежны в использовании и очень прочны.

Для радиаторов необходимо приобретать муфтовые шаровые краны. Эти запорные механизмы называются так потому, что имеют по краям резьбу. Она обеспечивает надежную фиксацию клапана на батарее. Но муфтовый вентиль можно использовать и при сборке водопроводящих магистралей, и при монтаже газопроводов.

Муфтовые краны представлены в большом ассортименте. Они отличаются друг от друга тем, что способны пропускать через свой механизм жидкость определенной плотности. И при покупке модели необходимо учитывать это обстоятельство. Как правило, все технические характеристики четко прописаны в паспорте изделия.

Запорные краны

Простейшее устройство, способное изменять температуру радиаторов – это запорный кран. Он может на самом примитивном уровне управлять подачей горячей воды из отопительной системы дома. Запорная арматура имеет вид шарового крана, имеющего всего два положения:

• «закрыто» – движение горячей жидкости остановлено, батарея остывает;
• «открыто» – через радиатор проходит максимальный объем теплоносителя.

Существенным минусом регулировки нагрева батареи при помощи запорного крана является необходимость постоянных манипуляций. Создать постоянный температурный режим с помощью крана невозможно.

Важно! Шаровой кран нельзя оставлять в промежуточном положении, поскольку перекрывающий шар повреждается из-за твердых частиц, находящихся в воде отопительной системы

О важности грамотного подхода к выбору схемы подключения

В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность. Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации

Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения

Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.

Узел нижнего подключения радиатора

Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!

Полезные советы по выбору

Ниже описаны несколько особенностей для того, чтобы определиться, какие лучше изделия применить.

Механизм запирания

Терморегуляторы имеют два вида механизма запирания: клапанный и вентиль с конусом (шток). Последний предпочтительный он дает возможность плавной регулировки. Температура выставляется вручную с помощью ограничительного кольца механическим способом. Есть также электронные механизмы, они более автономные.

Лучше ставить шаровые вентили, чем задвижки, которые имеют ряд недостатков: сальник быстрее износится, зарастают отложениями, долго закрываются. Недостатки крана Маевского: низкая проходимость, для него требуется специальный ключ или отвертка, которой неудобно пользоваться. При случайном выкручивании его штока, закрутить его назад, преодолев напор воды, очень сложно. Вместо него рекомендуют ставить обычный вентиль или специальные автоматические радиаторные воздухоотводчики. Оптимальный и доступный по стоимости вариант, если требуется управление температурой – кран с термоголовкой.

Корпус и соединения

На батареи лучше ставить не стандартные шаровые краны, а полнопроходные. В жилых, домах и квартирах используют такие механизмы с муфтовым соединением.

Краны на радиаторы отопления лучше выбирать со стальным или бронзовым корпусом, но чаще всего ставят латунные, так как они дешевле. Имитацией латуни является силумин. Не стоит покупать изделие, изготовленное из него, это очень мягкий металл. Полимерные не менее надежные, но они имеют большие габариты. Для их замены нужно вырезать кусок трубы.

Более долговечными являются изделия с полимерными, а не резиновыми прокладками. Краны для регулировки теплоносителя на радиаторах отопления исключают возможность менять их, не спуская воду, это возможно делать с проходными кранами или с установленной американкой (в сторону батареи).

Наиболее качественными считаются изделия фирмы Itap (Италия), Danfoss. Приблизительный диапазон цен 700–2000 р. В среднем ценовом диапазоне есть изделия марки Oventrop – 550–950 р. Для ограниченного бюджета подойдет Luxor – 450–800 р. китайские или турецкие марки.

Трубопроводная регулирующая арматура

Трубопроводная регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды посредством изменения расхода среды через своё проходное сечение.

Подразделяется на редукционную арматуру — предназначенная для снижения рабочего давления в системе, и запорно-регулирующую арматуру. Регулирующая арматура может иметь ручное и автоматическое управление при помощи электроприводов.

Виды регулирующей арматуры:

• Регулирующий клапан — наиболее распространенный тип регулирующей арматуры. Клапана разделяются на проходные — устанавливаются на прямых участках трубопровода, не меняют направление потока, угловые — меняют направление потока на девяносто градусов, и трехходовые, или смесительные — имеют три патрубка для присоединения к трубопроводу , и смешивают два потока в один. Для управления регулирующими клапанами используются электроприводы, электромагнитные приводы и пневмоприводы.
• Запорно-регулирующий клапан — С помощью этого клапана осуществляется как регулирование по заданной характеристике, так и уплотнение затвора по нормам герметичности для запорной арматуры, что обеспечивается специальной конструкцией плунжера, имеющего профильную часть для регулирования, а также уплотнительную поверхность для плотного контакта с седлом в положении «закрыто».
• Смесительные клапаны — Используются в случае, когда нужно смешать различные среды, выдерживая постоянным какой-либо параметр. Отличие смесительных клапанов от регулирующих заключается в том, что управляющее воздействие определяет расходы одновременно двух сред, а не одной.
• Регуляторы давления прямого действия — применяются там, где нужно поддерживать постоянное давление в трубопроводе. Регулирование давления может производиться после регулятора (по направлению потока среды), в этом случае регулятор называют «После себя», или перед ним, в этом случае он называется «До себя».
• Регулятор уровня -Регуляторы уровня используются в сосудах, применяемых в энергетических, холодильных и других установках. Управляются поплавком, по команде от которого происходит впуск нужного количества жидкости или выпуск лишней жидкости.

Запорно-регулирующие клапаны в системе отопления

Сборка системы отопления может осуществляться разными способами, врезка арматуры меняет характеристики конструкции.

Возможные схемы разводки трубопровода

Все виды отопительных схем делятся на однотрубные, двухтрубные.

В первом случае чаще собирают ленинградку, где вода выходит из котла, проходит контур по дому, возвращается к теплообменнику остывшей.

Минус схемы — чем дальше стоит радиатор от котла, тем он холоднее. В дальней комнате даже при интенсивной работе системы будет значительно прохладнее, чем в ближайшей к точке выхода горячей воды из котла.

Различия между однотрубным, двухтрубным отоплением

Двухтрубное отопление лишено недостатка. Под горячий теплоноситель выделена ветвь подачи, под остывшую влагу – линия обратки.

Благодаря разделению, получается достичь одинаковой интенсивности нагрева помещений без дополнительных трат энергии.

В каких местах, как ставят радиаторы

Радиаторы отопления подсоединяются к трубопроводу одним из трех способов.

При боковой стыковке патрубки подачи, возврата — с одной стороны, с другой — отверстия закрываются заглушками.

Схема подсоединения радиаторов отопления

Диагональная схема предполагает подключение линии подачи сверху, обратки — через низ, с другой стороны радиатора.

При нижней стыковке обе ветви проходят через нижние отверстия отопительного прибора.

Особенности гидравлики в системе обогрева

Топливо стабильно, регулярно дорожает, проблема — экономия. С такой целью появилась возможность регулировки каждого радиатора по отдельности, для чего используется запорно-регулирующее оборудование.

Доказана возможность внезапных изменений давления на разных участках полностью произвольно, хотя раньше считалось, что отопление полностью устойчиво.

За счет полученных данных, стали формировать условия, при которых влияние гидроударов будет не таким сильным для системы.

Каждый регулятор перекрывает отдельные части конструкции, образуется перепад давления, провоцируется турбулентность, становится шумно.

Запорные элементы

Кроме шаровых кранов, часто используют трехходовые, могут перекрыть подачу теплоносителя, перенаправить в байпас.

Универсальные тефлоновые шары внутри устройства не требуют доработки.

Регулирующие приборы

Термоголовка — автоматический регулятор, который обязан поддерживать комфортные условия в конкретном помещении.

Если изменяется температуры в комнате, срабатывает датчик, устройство доводит силу разогрева до оптимальной.

Клапаны обратного потока препятствуют забрасыванию жидкости назад, предотвращая образование гидравлических ударов, если вентиль был перекрыт резко.

При изменениях температуры прогрева теплоносителя часто образуются пузырьки воздуха, попадание которого снижает энергоэффективность системы. Чтобы устранить, используют воздухоотводчики автоматического типа.

Перепускной клапан удерживает настроенное давление внутри труб, уменьшает количество вырабатываемого шума.

Предохранительные клапаны относятся к аварийному виду арматуры, защищают отопление от критического давления – сбрасывают лишнюю воду.

Гибкие вставки применяют для шумоподавления. Избавиться от звуков полностью невозможно, но реально уменьшить количество.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

• в системах централизованного теплоснабжения;
• в частных домах и квартирах с индивидуальным источником тепла;
• в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Параметры крана Маевского

Кран Маевского – это особое устройство сантехнического назначения, которое относится к запорному типу. Он также называется воздушный клапан. Выпускаются краны Маевского в настоящее время в нескольких разновидностях, поэтому всегда можно подобрать изделие, которое будет идеально подходить к конкретному радиатору. способу установки или другим параметрам. К основным параметрам данного изделия относятся:

• краны Маевского состоят из двух отдельных элементов, одним из которых является конический винт, а другим — корпус;
• две части соединяются друг с другом калибровкой, поэтому обеспечивается надежность и герметичность их соединения;
• кран Маевского обеспечивает идеальное удерживание теплоносителя в радиаторе, поэтому считается отличным запорным краном;
• сбоку корпуса располагается специальное отверстие, предназначенное для стравливания воздуха;
• этот воздушный клапан обычно формируется из латуни, поскольку этот материал устойчив к процессу коррозии и обеспечивает долгий срок службы изделия;
• подбирать кран Маевского нужно в соответствии с подходящим диаметром, поскольку он вкручивается в специальные футорки радиаторов, располагающиеся в их верхней части;
• подходит изделие для чугунных или других видов труб.

Какой запорный механизм для батареи выбрать?

Современный рынок предлагает следующие виды кранов на батарее отопления:

• обычный шаровой
• запорный механизм с ручным и электронным управлением.

Первый покупается в том случае, если радиатор просто нужно временно отрезать от поступления теплоносителя. Вторые два варианта прекрасно подходят для регулировки температуры в помещении.

Устройство крана батареи отопления с терморегулятором ручного типа позволяет контролировать температуру воздуха в пределах от -6°C до +30°C. Электронный механизм характеризуется большими возможностями. Так, он регулирует температуру воздуха с большей точностью, в то же время может работать без вмешательства человека до нескольких дней. Разобраться с работой термостатического клапана для радиаторов отопления поможет видео:

Интересное по теме:

• Внутрипольные конвекторы
• Плинтусное отопление
• Виды вертикальных батарей: производители и це.
• Виды полотенцесушителей, принцип работы

Как вам статья?

Мне нравитсяНе нравится

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие – в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.
