Расчет конструкции односкатной крыши
Для того, чтобы составить такую схему, понадобится определить следующие параметры:
- Общая ширина строения и длина пролетов между несущих стен.
- Предполагаемый угол наклона ската.
- Общая длина крыши.
- Желаемый материал для кровли.
- Высота и ширина несущих стен.
Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.
— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.
— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.
— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.
— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.
— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.
— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.
— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.
— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.
При большой длине ската стропила приходится наращивать
— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.
Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.
Усиливающие элементы конструкции односкатной крыши
— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.
— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.
— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.
— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.
Варианты усиления стропил односкатной крыши
На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.
Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ
Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.
Армирующий пояс
Схема крепления мауэрлата к армопоясу.
Такая конструкция требует дополнительных трудовых и финансовых затрат, но обеспечивает максимальную надежность и долговечность сооружения.
Наиболее распространенный способ изготовления армирующего пояса включает установку деревянной опалубки. Внутри опалубки монтируется каркас из стальной арматуры диаметром 12-14 мм. Основные прутья размещаются вдоль стены, а между ними в вертикальном и поперечном направлении крепятся соединительные элементы из прутка или проволоки диаметром 6-8 мм. К металлическому каркасу привариваются вертикальные шпильки с резьбой для установки мауэрлата. Шаг установки шпилек 120-180 см. После установки армирующих элементов производится заливка бетонным раствором. Брусья мауэрлата крепятся на шпильки с помощью гаек.
При сооружении армирующего пояса можно использовать стандартные U-образные бетонные блоки. Такие элементы устанавливаются с помощью цементного раствора на стены. Внутри желоба монтируется армирующий каркас по описанной технологии. После изготовления каркаса производится заливка бетонным раствором.
Установка стропил односкатной крыши
Для крепления стропильной системы односкатной крыши есть несколько подходов, которые существенно различаются.
Если стропила к боковой части не прислоняются, а лежат на торце стены, то их крепят непосредственно к стенам при помощи анкерных болтов или шурупов, если устроены закладные в стене.
Второй вариант — крепление стропильных ног к брусу, который заранее устанавливается на стене.
При таком варианте в несущей стене значительно меньше отверстий.
После того, как брус надежно зафиксирован на стене, стропильные ноги крепят при помощи болтов или саморезов.

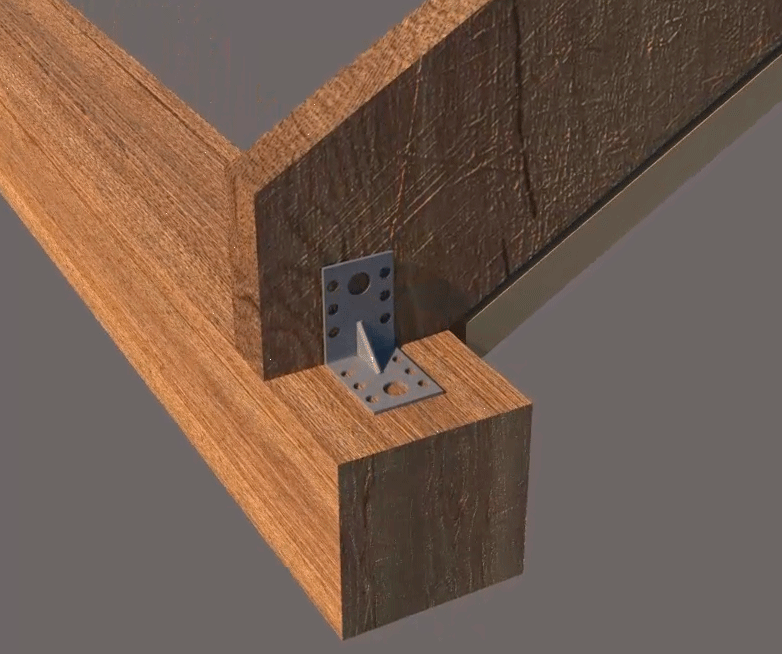

По бокам для повышения надежности соединения устанавливают угольники.
Крепление в верхней части
В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.
Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.
Соединение встыкИсточник srub-banya.by
Их скрепляют:
- гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
- деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;

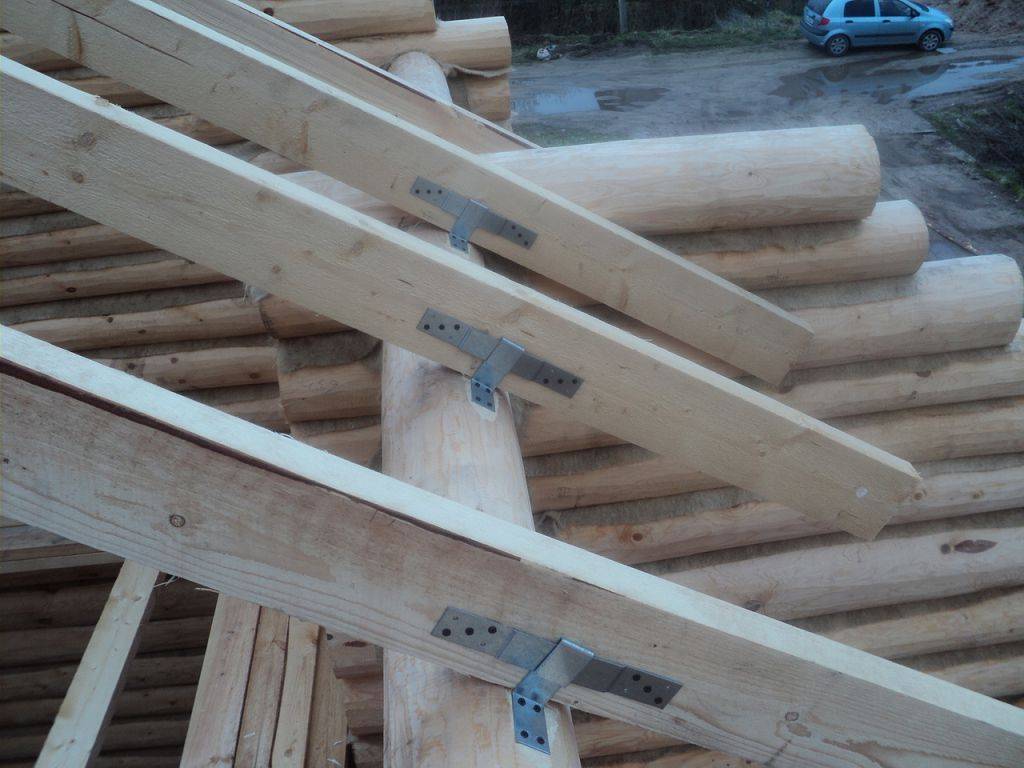

- металлическими пластинами на саморезах или болтах.
Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.
Соединение на прогонИсточник mercabadom.ru
Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.
В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.
В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.
Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru
Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.
Видео описание
Один из способов соединения на коньковой балке можно изучить по видео:
В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.
Резюме
Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.
Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.
Монтаж стропильной системы
Односкатная крыша имеет два случая монтажа: стены постройки разной высоты и стены одинаковые. Сначала рассмотрим первый вид. Если у вас одна несущая стена выше другой, то на них с помощью анкерных болтов устанавливаем мауэрлаты. Они представляют собой направляющие балки 100*100 мм или 150*150 мм, которые крепят на анкерные болты или монтажную проволоку, они исправляют погрешности кладки или обеспечивают безопасную усадку деревянного сруба.
Стропильная система крыши для больших пролетов.
В этих балках вырубаются гнезда под стропила, которые крепятся к мауэрлату на шиферные гвозди. Стропила держат крышу и распределяют ее вес на стены, а также на них ставится обрешетка. осуществляется с шагом 60-80 см. Предпочтительно использовать обрезные доски 30*150 мм. Концы досок выносят за стены на 40-50 см. Такое устройство делается для защиты стен от осадков. Если стропильная нога длиннее 4,5 м, то устанавливают подпорки. Если ширина здания больше 4,5 м, нужен монтаж дополнительных стоек, опирающихся на балки, которые укрепляют подстропильной ногой или раскосом. Угол наклона должен совпадать для всех стропильных ног.
Второй вид – возведение на стенах одинаковой высоты – требует установки дополнительной вертикальной стропилы, так что между ней и балкой образуется прямоугольный треугольник. Изначально на верхний ряд стен кладут сейсмопояс, или, по-другому, мауэрлат. Если стены кирпичные, под мауэрлат кладется слой рубероида для гидроизоляции. Так же как и в первом случае, каркас собирают из балок шагом около 70 см, концы которых выступают на 50 см. Перпендикулярно балкам крепят вертикальные брусья, которые служат опорой крыши и основой для обрешетки. Один конец стропильной ноги опирается на балку, другой – на стропила.
Стропильная система односкатной крыши с пролетом 4,5 и 6 метров.
Стропила и обрешетка делаются из хвойных пород: сосны, ели. Доски должны быть хорошо просушены, ошкурены, без сучков. Рекомендуется от плесени и грибков и антипиреном.
Если предполагается , такую как битумную черепицу, делается сплошная обрешетка из досок или ОСБ-плит.
На готовый каркас в два слоя укладывается гидроизоляционный материал. Как пример, рубероид или обычная полиэтиленовая пленка. Гидробарьер крепят внахлест на строительный степлер. Сверху вдоль стропил продольными рейками прибивают контробрешетку.
Завершенный вид крыше придает кровельный материал. Для шифера, профилированного листа, ондулина, металлочерепицы нужно соблюдать следующие правила. Листы накладываются внахлест снизу вверх. Это необходимо для того, чтобы стекала талая и дождевая вода.
Диаграмма выбора уклона крыши в зависимости от покрытия.
Когда мы строим односкатную крышу здания своими руками, которое будет использоваться под жилье в зимние месяцы, нужно утеплять изнутри. Сначала односкатная крыша внутри покрывается пароизоляционной пленкой, которая препятствует попаданию влаги. Затем производится монтаж утеплителя, в качестве которого используют минплиты, блоки из стекловолокна, базальтовые маты и другое. И сверху на каркас ложится слой гидроизоляции. Внутри чердачное помещение можно обшить гипсокартоном, ОСБ-плитами либо иным другим подходящим материалом.
Торцы крыши закрывают ветровыми досками или боковыми планками. подшивают доской, профлистом, вагонкой.
Очень часто односкатная кровля укрепляется каменными бордюрами. Они создают защиту при ураганном ветре. Открытой остается только сточная часть. Чтобы придать бордюрам привлекательный вид и защитить каркас от проникновения влаги, камни или кирпичи закрывают оцинковкой или профлистом.
Когда односкатная крыша возводится своими руками, необходимо обеспечить устройство мощного водостока. При высотных работах обязательно соблюдайте технику безопасности и пользуйтесь страховочным оборудованием.
Монтаж стропильной системы двускатной крыши
Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.
Монтаж наслонных стропил
Существует определенная последовательность сборки наслоных стропил.
- Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
- По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
- На стойки укладывают коньковый брус, который к ним же и крепится.

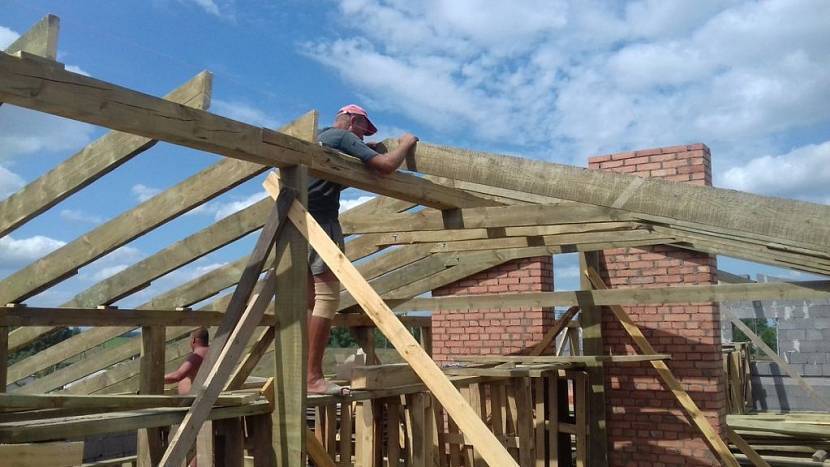

- Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
- Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.
Установка стропил на конек по натянутой нитиИсточник kbumb.ru
Монтаж висячих стропил
Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.
Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

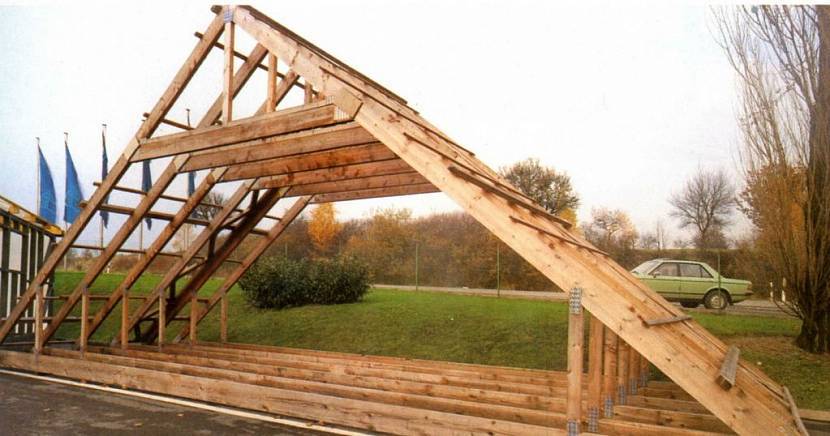

Собранные на земле стропильные фермы висячего типаИсточник moydom-irk.ru
Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.
Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему
Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату
Как построить односкатную: по материалу стен
Сказанное выше по поводу двускатной бани относится, отчасти и к односкатной. Только здесь для сруба не предусмотрено классического решения для такого вида крыши, а вот каркасная вполне способна претендовать на особость, потому что односкатный вариант очень ей подходит.
ВНИМАНИЕ! На сайте есть статья, целиком посвященная тому, как построить односкатную крышу. Там вы найдете расчеты и пошаговую инструкцию по возведению крыши бани своими руками.
Каркасную
Советы тем, кто хочет сам сделать каркасную баню, найдутся в этой статье.
Для возведения односкатной крыши вам понадобится поднять одну из стен (она станет коньковой и задаст угол наклона крыши). В видео ниже показано, что высота коньковой стены закладывается изначально, и наращивать ее не надо. В ролике демонстрируются этапы возведения каркасного строения бесчердачного типа, то есть потолок и есть крыша.
Однако стоит заметить, что односкатные крыши вполне могут быть и чердачного типа. Рекомендуем почитать книгу Миллера М.Р., Миллера Р. «Руководство по строительству каркасного дома и кровельным работам».
Те, кто в качестве стенового материала каркасного строения выбрал SIP-панели, могут воспользоваться ими же для покрытия крыши. Это рентабельно в том случае, если плоскость крыши по длине не превышает 5-6 метров. Но если делать каркасную баню с односкатной крышей, то это вполне реально. Остается только выбрать легкий кровельный материал и покрыть им кровлю снаружи.
Другие варианты
Во всех остальных вариантах у вас тоже будет либо продолженная выше стенка из основного материала, либо надстройка, возможно из дерева, которой вы образуете нужную высоту коньковой стены.
Ролики ниже не вполне относятся к нашей теме, но из них можно извлечь полезную информацию, которая поможет вам правильно сделать крышу на баню.
Здесь демонстрируется интересный способ крепления стропил к мауэрлату с помощью балки. Основа – стены из ячеистого бетона. Адаптировать эту идею, чтобы сделать односкатную крышу на баню своими руками можно следующим образом:
Сделать одну стену выше другой, на обе положить мауэрлат, как показано в ролике.
Затем на высокой стене закрепить доску, которая будет держать балки, параллельные земле.
На высокой стене закрепить стропила к балкам не получится, поэтому их придется подрезать и класть так, как описывалось в уже упоминавшейся нами статье.
Далее смотрите как гидроизолировать крышу:
Черед обрешетки и контробрешетки крыши:
Здесь ответы на то, чем крепить обрешетки:
Выбор автора для своей постройки – профнастил, здесь он показывает его крепление:
Однако не забывайте, что дождь будет громко барабанить по такой крыше, да и продержится она лет 10, не больше. Высоту он выбрал не кровельную, а стеновую (20 мм профиля), правда. А уже в скором времени столкнулся с неприятностью: закрытый пленкой профнастил собрал конденсат и уже начал ржаветь. И если с конденсатом было легко справиться, то качество листа не исправишь:
Так что будьте внимательнее при выборе материала, строя крышу бани!
Конечно, мы уже смешали теорию и практику, но все же дальше будет больше практического.
Примерка стропильных ног
Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.
https://youtube.com/watch?v=fOlIW8FXVP8
Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:
Как сделать двухскатную крышу: пошаговая инструкция с фото
Работа включает несколько этапов:
- подготовку;
- установку стропильной системы;
- укладку гидро-, тепло- и пароизоляции;
- монтаж кровельного материала.
Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.
Подготовка
Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.
На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.
Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.
Укладка мауэрлата
В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.
Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.
Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.
По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).
Установка конькового бруса
В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.
Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.
Монтаж конькового бруса
Монтаж стропил
Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

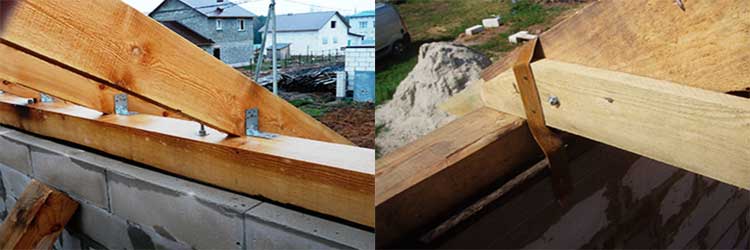

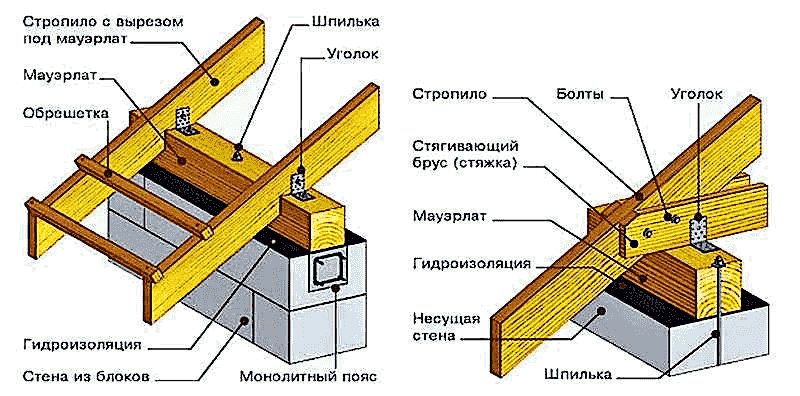

2 вида крепления стропил к мауэрлату
Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.
Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.
Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек
Важно прочно зафиксировать систему в пространстве
Крепление обрешетки
Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:
- для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
- гибкая черепица, ондулин, рулонная кровля — сплошной настил;
- асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.
Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.
Какие еще крепления используются для соединения
Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

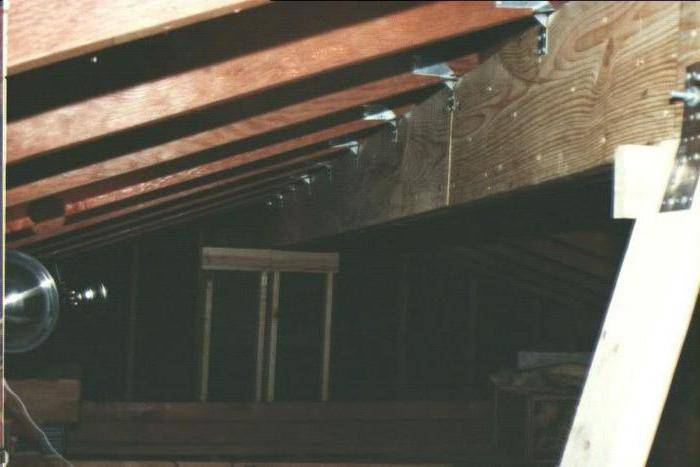

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом
В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.
