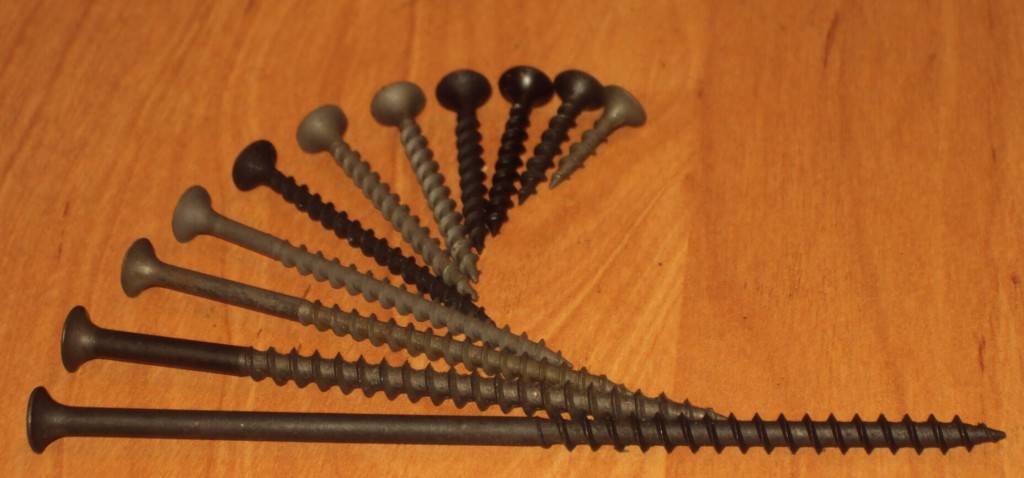

Саморезы
Вы можете удивиться, но в пористом газоблоке можно использовать обычный саморез по дереву. Однако применять их желательно в более плотных вариантах. Так, в пористом пеноблоке они держаться не будут. А вот для крепления элементов, которые не будут создавать значительных нагрузок на крепеж, они вполне подходят.
К примеру, если вам необходимо повесить картину, рамку или что-то подобное, то вполне подойдет подобный крепеж. К примеру, можете взять саморез размером 3,5х55. Однако стоит прикинуть нагрузку, которая будет оказываться на него. Если сомневаетесь, то лучше использовать пластиковый дюбель.
Обычные анкера
Такие крепежи изготавливаются как из пластика, так и из металла, но обе вариации значительно отличаются от классических анкеров, которые и держаться в пористой структуре блока не будут. Металлические же используют для монтажа с особо прочным бетоном, а вот полиуретановые крепежи подойдут для пенобетонов низких плотностей. Схема работы с ними достаточно проста, изначально сверлится отверстие и вычищается от пылинок, после чего он монтируется в подготовленное отверстие, где он разжимается и попадает в резьбу. Так и создается качественный стык крепежа и пеноблока, цена за один такой анкер составляет в среднем 30 руб.
Скатные крыши
Если вы решили построить жилой дом из пеноблоков или газобетона, то чаще всего в нем используются скатные крыши. Устройство такой крыши намного проще, доступен больший ассортимент кровельных материалов. Также скатные крыши имеют лучшие технические характеристики.
Чаще всего в качестве покрытия в таких домах используют следующие материалы:
- профилированный лист;
- ондулин;
- мягкую черепицу;
- оцинкованный лист;
- композитную черепицу;
- металлочерепицу.
Рассмотрим подробнее самые распространенные кровельные материалы.
Главные минусы газобетона, о которых нужно знать до начала строительства дома
Профлист
Дачные пеноблочные дома чаще всего покрывают профнастилом. Обычно для этих целей используют профили с высотой волны 21 мм. Они крепятся к деревянной обрешетке, уложенной по стропильной системе. Для фиксации листов используют оцинкованные саморезы с резиновыми герметизирующими шайбами.
Профилированные листы укладываются от карниза к коньку с нахлестом соседних полос на 10-30 см в зависимости от уклона ската. Нахлест листов в одном ряду составляет 1-2 волны. К достоинствам этого материала стоит отнести следующее:
- небольшой вес;
- приемлемая цена;
- большой выбор расцветок;
- минимальное количество отходов;
- простота монтажа;
- устойчивость к погодным воздействиям;
- долговечность.
Металлочерепица
Благодаря волнам продольного и поперечного направления материал очень схож с натуральной черепицей, но значительно легче нее. Монтаж металлочерепицы очень схож с принципами монтажа профнастила. Она крепится на обрешетку при помощи саморезов, вкручиваемых в желоб.
Благодаря особому покрытию металлочерепица особенно устойчива к погодным воздействиям, солнечному излучению, коррозии. Покрытие имеет стойкий цвет и красивый блеск. Однако в процессе монтажа на сложную крышу процент отходов материала может возрастать до 50.
Мягкая черепица
Данный материал выполняется в виде отдельных гонтов. Это многослойное покрытие, изготовленное из модифицированного битума на основе стеклохолста. Это материал отличается изобилием расцветок и привлекательностью.
Монтируется мягкая черепица на сплошную обрешетку из ОСП, влагостойкой фанеры или досок. Материал сначала приклеивается к основанию, а после дополнительно фиксируется при помощи гвоздей. Стыки обязательно обрабатываются мастикой. Срок службы мягкого покрытия доходит до 50 лет.
Выбор способа крепления
выбираем способ крепления мауэрлата
Установка мауэрлата может вестись как по всему периметру, так и на отдельных его участках. Если здание выполнено из облегченных строительных материалов, брус должен укладываться непрерывно по все длине здания. Мауэрлат на кирпичной стене, выполненной массивной кладкой, укладывается заподлицо с внутренней поверхностью. С наружной стороны его должен ограждать выступ. В этом случае можно использовать отрезки бруса или бревна, длина которых должна быть не меньше 0,5 метра. Укладываются они под каждое стропило. Если конструкцией не предусмотрен выступ, тогда от края необходимо отступить на расстояние не менее 5 см.
Если дом возведен из деревянного бруса, в качестве мауэрлата можно использовать верхний венец либо установить его отдельным ярусом. Крепление осуществляется по той же технологии, по которой возводилась конструкция. Если дом имеет каркас из дерева, тогда для этих работ может использоваться верхняя обвязка.
При строительстве небольших домов, которые имеет жесткую конструкцию, установку можно производить при помощи деревянных пробок. Они монтируются непосредственно в кладку и представляют собой брусок из дерева размером в кирпич. Далее, ведется укладка мауэрлата на кирпичную стену и производится закрепление напрямую при помощи скоб.
Заливка бетона
После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.
Видео описание
Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:
Советы для создания армопояса
Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:
- Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
- Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
- В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.

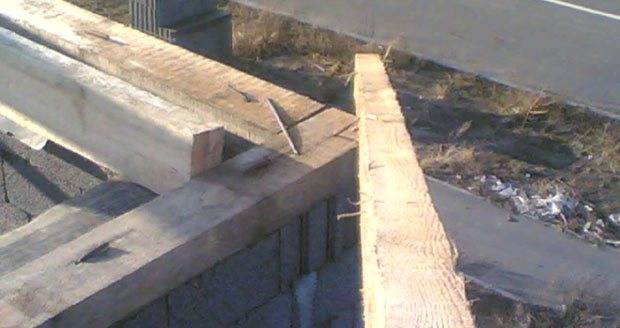

Установка мауэрлата на газобетонные блоки без армирования
Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).
Видео описание
Целесообразность использования армопояса или его отсутствия описывается в следующем видео:
Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:
- Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
- Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
- Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
- Крепёжный элемент забивают до упора шайбы под гайкой.
- Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.
Видео описание
Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:
Использование химических анкеров
Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:
- Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
- С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.
Сравнение обычного металлического и химического анкераИсточник ack-nn.ru
Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.
Коротко о главном
Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.
Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.
Крепление мауэрлата с армопоясом
Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.
Назначение и размеры армопояса
Армопояс – замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:
- предотвращение деформации несущих стен;
- придание дополнительной жёсткости строению из газобетона;
- равномерное распределение нагрузки на поверхность стен.
Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.

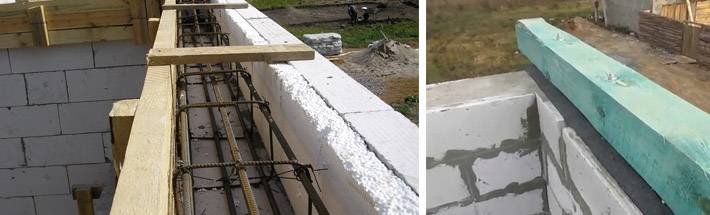

Подготовленная опалубка перед бетонированием
Технология устройства армопояса:
- Сооружение опалубки по периметру строения.
- Создание армопояса из бетонных блоков.
- Сборка каркаса из арматуры.
- Установка шпилек для крепления.
- Заливка блоков бетонным раствором.
- Съём опалубки после застывания бетона.
После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.

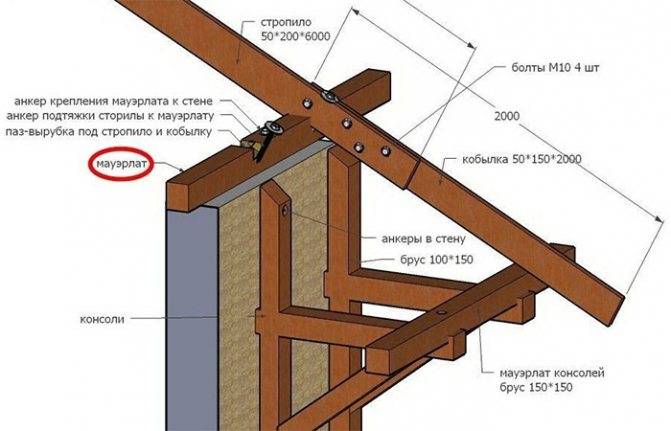

Как закрепить мауэрлат к газобетону
От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.
Мауэрлат должен быть выполнен из того же материала, что и стропильная система.
Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.
Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.
Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.
Схема крепления при помощи шпилек (справа) и скоб (слева)

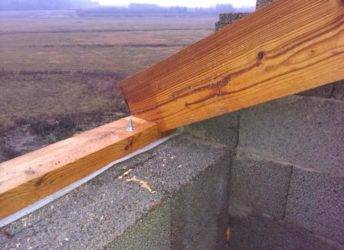

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.
Основные способы крепления, начиная с более предпочтительного:
Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики.
Этот метод крепления шпильками предпочтителен для большинства строений.
Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка
Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.
Наружная кладка из пеноблоков своими руками
Приняв решение построить дом из пеноблоков своими руками, следует тщательно ознакомиться с требованиями технологии. Кладка стен из пеноблоков осуществляется из предварительно подготовленного материала. Необходимо очистить блоки от загрязнений, проконтролировать соответствие размеров, а также спланировать их поверхность путем удаления наплывов с помощью рубанка или терки. Остановимся на особенностях технологии.
Готовим фундамент для дома к кладочным работам
Для возведения дома из пеноблоков лучше всего подойдет фундаментная основа ленточной конструкции. Она проверена в различных условиях эксплуатации и обеспечивает устойчивость и долговечность пеноблочных строений. Итак, с чего начать кладку пеноблоков?
Подготовка фундамента к кладочным работам
Вначале следует подготовить поверхность имеющегося фундамента:
- Проверить горизонтальность основы строительным уровнем.
- Спланировать фундамент цементно-песчаным раствором.
- Уложить после застывания цемента на поверхность двумя слоями рубероид.
Подготавливая фундамент, помните, что необходимо укладывать листы рубероида с нахлестом 100-150 мм.
Правила укладки на раствор цемента первого слоя пеноблоков
Для компенсации высотных перепадов следует укладывать нижний уровень блоков на цементную смесь. Соблюдайте приведенный порядок действий:
- Определите лазерным уровнем возвышающийся угол фундамента.
- Уложите на рубероид в углах основания цементную смесь толщиной 20-30 мм.
- Увлажните поверхность блоков, предназначенных для укладки в углах.
- Уложите блоки, по которым контролируется горизонтальность нижнего ряда.
- Натяните между угловыми блоками бечевку, проверьте отсутствие провисания.
- Откорректируйте положение блоков, постукивая по ним молотком.
- Смочите поверхность блоков, предназначенных для укладки в нижнем ряду.
- Нанесите слой раствора и укладывайте на него блоки, ориентируясь на натянутый шнур.
Правила укладки первого слоя пеноблоков
При выполнении кладочных работ, обратите внимание на следующие моменты:
- необходимость постоянного уплотнения блоков во время кладки для обеспечения размера вертикального шва не более 10 мм, а горизонтального – 15-20 мм;
- обязательное выполнение контрольных операций по проверке горизонтальности кладки;
- целесообразность усиления нижних пеноблоков с помощью арматурных стержней.
Как правильно класть остальные ряды на клей для пеноблоков
Укладывать второй и последующие уровни пеноблоков следует на строительный клей. Необходимо придерживаться следующего алгоритма:
- Начинать кладку рядов с угловых участков.
- Натягивать шнур в каждом ряду между угловыми блоками.
- Увлажнять материал и наносить клей тонким слоем.
- Контролировать горизонтальность каждого уровня кладки.
Не забудьте о необходимости армирования кладки сеткой или арматурой с интервалом в 3 или 4 ряда.
На строительный клей следует укладывать второй и последующие уровни пеноблоков
Правильная перевязка швов при кладке изделий из вспененного бетона
Квалифицированно выполненная перевязка гарантирует надежность кладки и предотвращает образование трещин. Возможные варианты перевязки:
- со смещением пеноблоков на 50% длины относительно блоков нижнего уровня. Это распространенный способ перевязки, обеспечивающий прочность и эстетику;
- со сдвигом элементов кладки на 30-40% длины. Данный метод менее популярен, но также надежно предохраняет кладку от растрескивания по вертикальным швам.
Выбор конкретного вида перевязки определяется индивидуально.
Особенности монтажа пенобетонных изделий в угловых участках коробки
Укладка угловых блоков осуществляется с наиболее высокой точки
Важно соблюдать следующие требования:
- обязательно выполнять перевязку угловых элементов;
- контролировать плотное прилегание пеноблоков;
- обеспечивать равную толщину кладочного шва.
Расположение кладочного шва на середине пеноблока – оптимальный вариант смещения.
С наиболее высокой точки осуществляется укладка угловых блоков
Обустройство проемов стен и армирование для обеспечения несущих способностей
Для обустройства дверных и оконных проемов также используют пеноблоки, уложенные на различные основания:
- металлопрофиль;
- готовые железобетонные перемычки;
- перемычки, самостоятельно забетонированные в опалубку.
Для повышения прочности кладки выполняется армирование пеноблоков. Для усиления пеноблочных стен используют:
- стальную арматуру, уложенную в пазы на поверхности блоков;
- металлическую сетку, укладываемую в связующий раствор.
Усиление осуществляет по всей высоте коробки с равным интервалом через 3-4 уровня блоков.
Обустройство проемов стен
Разновидности крепления мауэрлата
Всего существует несколько способов, как крепить мауэрлат к газобетону. В силу того что данный крепеж должен быть максимально прочным и не допускать даже малейших сдвигов конструкции, в современной строительной технологии используются несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с помощью:
- надежной стальной проволоки;
- вмурованных в армированный пояс анкеров;
- металлических шпилек, торчащих из железобетонного пояса.
Рассмотрим данные виды крепления к газобетону подробнее.
Крепление стальной проволокой
Крепление мауэрлата проволокой: 1 – Стяжка, 2 – Мауэрлат, 3 – Гидроизолятор, 4 – Стропило, 5 – Проволока, 6 – Крепеж.
Еще при укладке стен, за два-три ряда до ее верха, между кирпичами просовывают стальную проволоку таким образом, чтобы кирпичами фиксировалась ее середина.
Оба конца должны быть такой длины, чтобы их хватило для надежного закрепления бруса к стене. Для этого проволока должна пройти сквозь отверстие в мауэрлате и надежно стянута.
Число таких связок не регламентируется, но их количество лучше приравнивать к числу ног стропил.
Крепление анкерными болтами
Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делает ее более жесткой
Кроме того, армированный пояс позволяет идеально точно выровнять по горизонтали верхнюю границу стен, что крайне важно для обеспечения и прочности, и надежности
Если стены дома выстроены из газобетона, то крепление мауэрлата невозможно без армопояса, так как сам газобетон — слишком мягкий материал, чтобы обеспечить надежность фиксации анкерных болтов, шпилек или иных крепежных элементов.
Соорудить армированный пояс лучше всего с помощью особых U-образных блоков, которые выкладывают по верхней грани стен таким образом, чтобы образовалась единая и непрерывная линия желоба. На углах используются блоки со спиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливают арматуру из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.
Но еще до заливки бетоном в желоб армированного пояса устанавливаются анкеры с резьбой. Крепятся они с помощью вязальной проволоки. Их крепления должно быть максимально ровными, для этого используется натянутый шнур или леска. Анкеры должны быть как можно ближе к верхней поверхности бетона и к брусу соответственно, при этом стоять максимально перпендикулярно к линии мауэрлата.
Количество креплений не регламентируется, но их число должно быть не меньше, чем количество стропил, при этом нужно разместить их так, чтобы они не оказались ими накрыты, поэтому постарайтесь разметить точки крепления как можно точнее.
После застывания бетонного раствора анкеры оказываются надежно закрепленными в его толще. Такое крепление является наиболее надежным из всех мыслимых вариантов.
После окончательного просыхания на бетонный пояс и анкеры укладываются брусья таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит с помощью закручивания гаек с шайбами.
Чтобы точно вычислить места для будущего отверстия под анкерные болты, нужно уложить брус поверх болтов, а затем ударить несколько раз киянкой или ее аналогом сверху. В древесине появятся вмятины от контакта с болтами, вот на этом месте и нужно сверлить отверстия.
Иногда для экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог ям в кирпичной кладке, куда укладывается арматура и заливается бетон по той же технологии, что и пояс. Там также необходимо прикрепить к арматурным прутьям анкерные гнезда.
Крепление металлическими шпильками
Если у вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то для скрепления стен с брусом мауэрлата можно использовать более легкий вариант крепления — вмурованные в стену шпильки. Эти шпильки представляют собой стальные крепления в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами от 5 см.
Еще на стадии возведения кирпичной кладки в стену вмуровываются данные шпильки, их устанавливают за один или два ряда до окончания строительства. Свободная длина шпилек должна быть достаточной, чтобы пройти через брус или зафиксировать контргайки.
Дальнейшая технология напоминает фиксацию с помощью анкерных болтов. Также отмечаются места для просверливания отверстий, устанавливаются брусья и закручиваются гайки.
Способы крепления бруса к стене
Следует обеспечить максимально прочное и неподвижное крепление мауэрлата к стенам. Рассмотрим, какими способами можно закрепить брус к стене.
1. Крепление мс использованием стальной проволоки
В процессе выполнения кладки стен, за 3-4 ряда до их верха, между кирпичом, газобетоном или пенобетоном необходимо продеть стальную проволоку, сложенную в несколько слоев. Концы ее должны свободно выходить наружу, а середина должна закладываться под кирпич, пенобетон или газобетон. Длина проволоки должна позволять продеть ее сквозь брус и скрутить концы. Рекомендовано, чтобы количество таких креплений было не меньше, чем количество стропил.
2. Монтаж посредством анкеров
Схема установки мауэрлата на кирпичной стене с помощью деревянных пробок.
Вообще, для стен из газобетона или пеноблоков очень часто делают специальный армопояс под мауэрлат. Это решение является оптимальным именно потому, что он способствует значительному укреплению коробки дома, придает жесткость всей конструкции, а также служит выравнивающим слоем стен по горизонтали. Поскольку газобетон и пенобетон являются довольно мягкими материалами, не предполагающими монтаж анкерных креплений, то этот вариант крепления мауэрлата является наиболее предпочтительным.
Наиболее удобным способом устройства армопояса является применение U-образных блоков. Их необходимо установить по всему периметру стен здания, для возведения которых использовался газобетон (пенобетон) таким образом, чтобы образовался непрерывный желоб. Угловые блоки подвергаются пропилу стенок, чтобы желоб не прерывался. После этого собирается каркас из арматуры, толщина которой должна быть 12 мм. Толщина поперечных перемычек должна быть 6 мм. Каркас закладывают в подготовленный желоб, после чего заливают бетоном за один заход.
Когда армопояс будет установлен в желоб (опалубку), к нему необходимо привязать анкеры с резьбой при помощи вязальной проволоки. Анкеры необходимо крепить ровно по одной линии и в строго вертикальном положении. Анкерных креплений должно быть не меньше, чем количество стропил, и они не должны совпадать с местами, где будет производиться крепление стропильных ног.
После застывания бетона анкеры оказываются надежно закрепленными в армопояс. Потом мауэрлат просто крепится к шпилькам через просверленные отверстия и притягивается к стене двумя гайками с шайбами.
Вместо армопояса могут быть установлены монолитные пробки или подушки, длиной не более 400 мм. Этот способ чаще применяется для кирпичных стен.
3. Крепеж посредством шпилек
Схема узлов опирания
Для небольших домиков и легких крыш, в тех случаях, когда не предполагается воздействия серьезных нагрузок и усилий, чтобы закрепить мауэрлат, используются шпильки, вмурованные в кладку. Данные шпильки представляют собой металлические болты Г-образной формы. Также ими могут служить и болты, которые привариваются к металлическому квадрату с размерами, например, 50х50 (размеры могут меняться).
Непосредственно во время возведения стен шпильки необходимо крепить в кладку за несколько рядов до верха стены. При этом следует рассчитать длину, которая понадобится на толщину бруса и контргайку. Дальнейший монтаж похож на крепление анкеров: в процессе застывания кладки следует надеть на шпильки брус и притянуть его с помощью гаек.
Вообще, существует еще несколько способов, с помощью которых можно осуществить крепление мауэрлата к кирпичу, газоблоку и пенобетону. Однако трех вышеперечисленных способов достаточно, чтобы выбрать наиболее подходящий и осуществить монтаж бруса на стенах строения.
