Основные правила установки биметаллических радиаторов отопления
Чтобы радиатор эффективно обогревал помещение, но не забирал излишнее тепло из системы, рассчитывается оптимальное количество секций. Исходя из строительных нормативов и практики, для отопления 1 квадратного метра требуется 100 Вт мощности, формула расчёта выглядит так:
количество секций радиатора = площадь отапливаемого помещения x 100Вт / номинальную мощность одной секции, указанную производителем.
Фото 1. Биметаллический радиатор модели 300/85, тепловая мощность 139 Вт, производитель – «Rens», Украина.
Расчёты актуальны для стандартной высоты помещения — 270 сантиметров. Если число секций получилось не целым — округляем в большую сторону, при этом без веских причин не стоит объединять в одну батарею более десяти секций, гораздо эффективней разделить их на две отдельные.
При покупке, а после при монтаже радиаторов учитываются оптимальные, наиболее эффективные для конвекции зазоры, расстояния:
- Радиатор желательно разместить по центру оконного проёма.
- Расстояние от подоконника 5—10 см.
- Расстояние до пола 8—10 см.
- Расстояние от радиатора до стены зависит от длины кронштейнов, составляет от 2 до 5 см.
Способы, по которым можно подключить радиаторы
Существует несколько способов подключения радиаторов в систему отопления.
Нижний: узлы подключения
Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.
Преимущества:
- Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
- При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
- Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
- Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.
Недостатки:
При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.
Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения
Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.
Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.
Боковой, особенности прогрева последних секций
Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.
При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.
Преимущества:
- Простой способ монтажа.
- Быстрый нагрев радиатора.
- Эффективное использование с вертикальной ориентацией отопительной системы.
Недостатки:
- Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
- Трудность в маскировке.
Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.
Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).
Подключение:
- Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
- На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

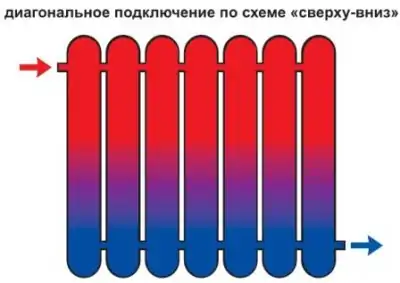

Диагональный
Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.
Преимущества:
- Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
- Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.
Недостатки:
- Сложная геометрия разводки труб, затрудняющая монтаж подключения.
- Трудности при маскировании.
- Большой объем необходимого сантехнического материала.
Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.
Подключение:
- Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
- Трубы проводятся параллельно плоскости друг друга.
Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Радиаторы отопления: подключаем правильно
Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать. В каждом конкретном случае оптимальной будет своя система
Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить
В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.
В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов
Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.
При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.
Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе
От выбора схемы подключения батарей для своего жилища напрямую зависит эффективность отопления. При правильном варианте минимизируются потери тепла. Это позволяет получить максимальный эффект при наименьшем использовании топлива. Монтаж батарей можно выполнять своими руками
Важно учитывать особенности своего дома, чтобы холодные батареи не помешали комфортной жизни в уютном доме
Скажите, пожалуйста, как поступить в том случае если у меня трубы радиатора прямо «прилипают» к стене дома, не минус ли это? Вот, например, я уже делая сам дома шпаклевку, заметил что это не удобно, так как я не смог должны образом выпрямить стены. И стоит ли старые советские чугунные радиаторы, менять на новые, но более красивые стальные или чугунные приборы?
Способы подключения

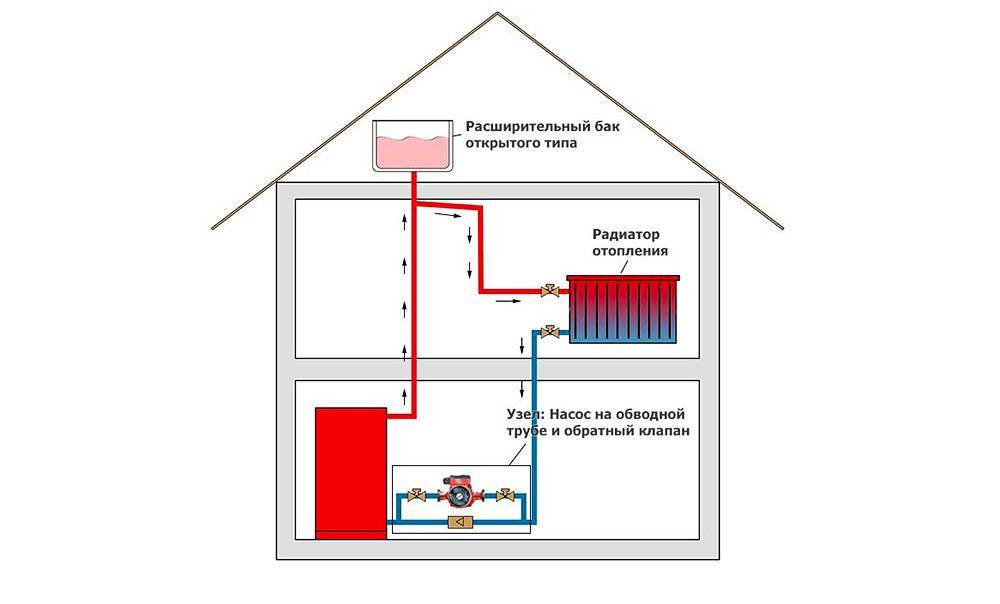

Гидравлически правильно подключать аппарат в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом, что позволяет последнему работать в оптимальном режиме. Хотя бак можно присоединять и к подающей магистрали, но тогда мембрана прослужит меньше из-за контакта с теплоносителем более высокой температуры. Момент второй: при работе на подаче твердотопливного котла в аварийной ситуации в бачок может проникнуть пар. Воздух и пар – это сжимаемые среды и в этом случае резиновая «груша» перестанет компенсировать расширение воды.
Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Благодаря этому элемент можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:
Примечание. При монтаже и подключении расширительного бака для бойлера следует руководствоваться теми же правилами. Только сам бачок должен быть рассчитан на давление в сети водоснабжения, а не отопления, о чем подробно и доходчиво рассказывается на видео нашего эксперта:
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Что нужно для эффективной работы батарей
Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.
Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.
Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища
Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:
- размер и тепловая мощность отопительных приборов;
- место их расположения в комнате;
- способ подключения.

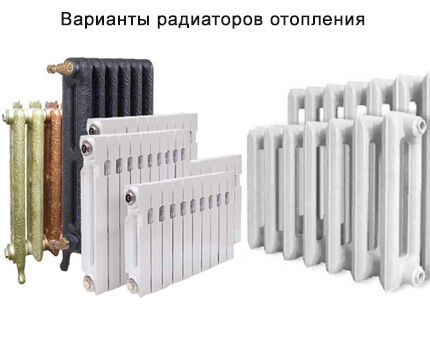

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.
Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем
Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.
Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.
В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном
Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:
- все радиаторы в одной комнате располагаются на одном уровне;
- ребра конвекторов в вертикальном положении;
- центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
- длина батареи не менее 75% от длины самого окна;
- расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.
От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.
Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно
Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.
Монтаж биметаллического отопления
Установка радиаторов своими руками проводится согласно приложенной к аппарату инструкции, в которой указаны рекомендации завода-изготовителя, строительным и сантехническим правилам.
Запомните! Монтаж новых элементов отопительной системы производится прямо в индивидуальной упаковке приборов (полиэтиленовой плёнке), которая не должна сниматься до окончания всех отделочных работ.
Строительные правила
Монтаж системы с участием изделий из биметалла должен проводиться по требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы». Радиатор рекомендуется устанавливать с выдержкой следующих расстояний:
- 30-50 мм от плоскости стены. Если установить прибор слишком близко к стене, то задняя плоскость радиатора будет обогревать только стену, но не воздух в комнате.
- 100 мм от пола. Слишком низкое крепление уменьшает эффективность теплообмена и затрудняет уборку под радиатором; а слишком высокое увеличивает разницу температур воздуха в нижней и верхней части помещения.
- На 80-120 мм от края подоконника. Здесь излишнее уменьшение зазора между верхом радиатора и низом подоконника уменьшает тепловой поток от радиатора.
Порядок установки
Установка биметаллических радиаторов отопления должна проходить в следующем порядке:
- Проводится разметка мест крепления кронштейнов на стене,
- Крепление кронштейнов происходит с помощью дюбелей и цементного раствора (для капитальной стены) либо двусторонним крепежом (для стен из гипсокартона и подобных легких материалов),
- Устанавливается радиатор так, чтобы горизонтальные участки секций биметаллических приборов ложились на укрепленные кронштейны,
- Установленный радиатор соединяется с подводящими коммуникациями посредством кран или термостатического клапана,
- Проводится монтаж воздушного клапана в верхней части аппарата.
Внимание! Установка клапана для сброса воздуха обязательна, так как внутри биметаллических приборов может происходить незначительное газообразование. Лучше будет установить автоматический клапан
Правила установки своими руками
Прежде чем начинать установку батарей в систему отопления, необходимо перекрыть поступление теплоносителя кранами до и после устанавливаемого радиатора, либо удостовериться в отсутствии воды в трубах. До подключения в систему отопления нужно собрать сами радиаторы. Обычно эта операция выполняется в месте продажи прибора либо еще на заводе. При установке своими руками удостоверьтесь, что радиатор собран. В противном случае вооружайтесь специальным радиаторным ключом и следуйте приложенной схеме сборки. Аналогичную операцию приходится выполнять при ремонте батареи в случае протечки. Чтобы установить радиатор наиболее герметично, ни в коем случае нельзя зачищать контактные поверхности абразивными материалами, так как они действуют разрушающе на материал и покрытие изделия. В конструкции биметаллического прибора используется как правая, так и левая резьба, помните это при работе своими руками и будьте осторожны при подтягивании деталей
Очень важно правильно выбрать материал для соединений сантехнических фитингов. Здесь традиционно использование льна с термостойким герметиком, Фум-ленты либо нити Тангит
Перед установкой батарей из биметалла необходимо тщательное планирование схемы подключения. Так, радиаторы могут подключаться по нижней, боковой либо диагональной схеме. Правильная установка радиаторов в однотрубную систему требует установки байпаса — трубы, обеспечивающей нормальную работу системы, если радиаторы соединены последовательно. Когда монтаж батарей полностью закончен, включение их проводится максимально плавным открытием всех вентилей, которые перекрывали подачу теплоносителя. Резкое открытие кранов часто приводит к забиванию внутреннего сечения труб либо к гидравлическим ударам. После открытия вентилей нужно выпустить лишний воздух через имеющиеся воздушники (краны Маевского или другие).
Важно! Не рекомендуется закрывать установленные радиаторы ширмами и экранами (либо устанавливать их в нишу в стене). В противном случае ухудшаются условия работы оборудования: самих радиаторов, датчиков и термостатических клапанов
Однотрубная система отопления
В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».
Варианты однотрубных стояков отопления в многоэтажном доме.
Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.
Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.
- Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
- В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.
Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки. Обязательное условие обвязки радиатора в однотрубном стояке – байпас
Обязательное условие обвязки радиатора в однотрубном стояке – байпас
Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.
Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.
В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя
Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки
Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала
Достоинства и недостатки
Эта система отопления имеет немало достоинств при использовании в небольших домах:
- Она немного конструктивно проще и поэтому дешевле двухтрубной.
- Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
- Установка кранов позволяет отключать каждую батарею.
- Однотрубная система отопления быстрее прогревается, чем двухтрубная.
- Одна труба выглядит красивее, чем две.
Недостатки:
- Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
- Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
- При наращивании длины радиаторов могут возникнуть сложности с их размещением.
- Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.
Итоги
Главные факторы при выборе варианта крепления радиаторов отопления — надёжность и продолжительный срок эксплуатации.
Поэтому, если стены не соответствуют нормам прочности или реализуется необычный дизайнерский проект, напольные кронштейны — самый надёжный вариант.
Крепления к полу незаменимы, если радиаторы устанавливаются вдоль перегородок из гипсокартона или МДФ, рядом с панорамными окнами или далеко от стены.
Чтобы эксплуатация радиаторов отопления не приносила неприятностей, подойдите к вопросу креплений со всей ответственностью и вниманием. Если сомневаетесь в правильности выбора, лучше обратиться в специализированные службы
