Крепление радиатора: свод норм и правил, кронштейны для установки, монтаж

Технология монтажа радиатора отопления на стену

Крепление батареи к стене должно быть выполнено точно в центре оконного проёма. Нужно определить середину стены и обозначить её. Дальнейшие действия зависят от типа разводки:

В случае нижней разводки (трубы подключают снизу), выверяют горизонтальность расположения труб, радиатор также должен быть расположен строго горизонтально.
Если разводка боковая, нужно провести горизонтальные линии, которые параллельны осям труб, но ниже примерно на 1 см. На этой линии и будут располагаться кронштейны.

Затем необходимо измерить расстояние между креплениями на батарее и отложить их относительно уже нанесённых линий. Верхние устанавливают отступив по одной секции по краям, нижний устанавливают по центру. Расстояние от стены до отопительного прибора можно регулировать, выкручивая и вкручивая крюк.

При установке надо помнить, что большая часть веса приходится на верхний крепеж. Нижний нужен для фиксации в заданном положении, его нужно смонтировать на 1-1,5 см ниже нижней трубы. Иначе радиатор будет невозможно закрепить.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

несколько кронштейнов для установки устройства;
переходные гайки;
нужное количество заглушек;
воздухоотводчик (кран Маевского);
быстроразъемные соединения по типу «американок»;
запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

труборезы;
калибровка;
пресс-клещи;
накидные и разводные гаечные ключи;
трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

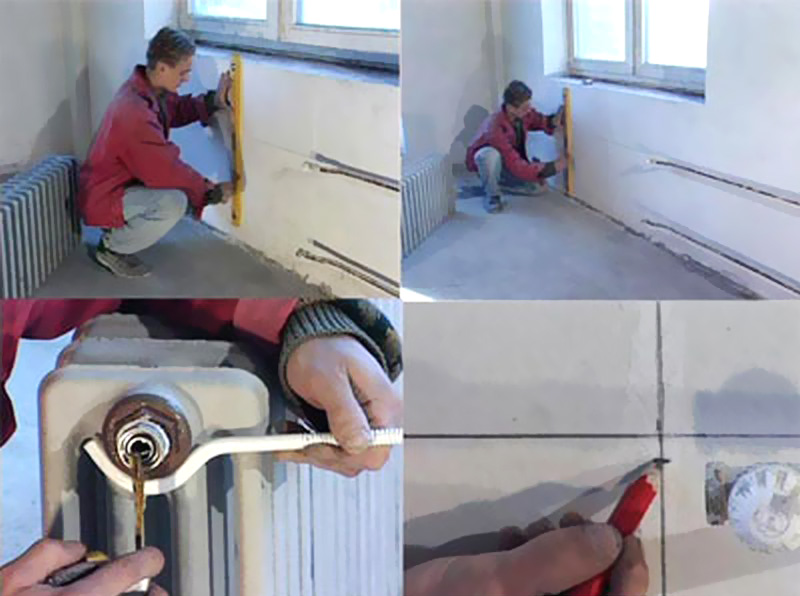

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин. Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно

Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.
При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

установка отопительного котла;
отделка стен в местах установки батареи, теплоизоляция по необходимости;
монтаж на стены радиаторов;
определение мест крепления труб и врезки отводов;
заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Беспечность не безопасна

Для тех, кто не полностью осознает ответственность, которую на себя возлагает, перечислим возможные проблемы, которые возникнут при неправильном монтаже:

Батареи, находясь в неправильном положении, могут завоздушиться, и не греться вообще.
Батареи разного вида и размера
Неправильно спланированная система может иметь слишком большое количество воды и плохо прогревать помещения.
Регулярное подтекание из системы может привести к закипанию оставшейся воды, порче оборудования, труб, имущества. Примером халатного отношения можно привести случай, когда в одной связке стоял дровяной и газовый котлы, вода вытекла, твердотопливный котел закипел и чудом не произошел взрыв, который мог бы повлечь за собой взрыв газа. Поэтому монтаж лучше производить вместе с опытными специалистами и если у вас появились подозрения о проблемах с отопительной системой, не раздумывая, вызывайте профессионалов!

Необходимое крепление

Поскольку биметаллический радиатор не отмечается очень большим весом (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), то особого крепления для него не требуется. Конечно, производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.

Особенности кронштейнов являются такими:

Используемый металл имеет относительно малую толщину.
Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.

Вместо кронштейнов могут быть и крючки, однако их выпускают в основном для чугунных радиаторов. Для биметаллических устройств такое крепление является невостребованным.

Все биметаллические изделия предназначены для монтажа на стену. Поэтому их напольного исполнения нет. Однако если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными. Так, оно может представлять собой:

Трубу с платформой для крепления на полу и П-образным верхом (правда, буква «П» перевернута вверх).
Конструкцию, сделанную с металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги специальную часть для коллектора.

Напольный способ крепления

К такому варианту крепления прибегают значительно реже, чем к настенному. Данный способ монтажа выбирают либо в целях надежности и безопасности (в случае с «хрупкими» стенами), либо по требованию дизайнеров. Напольные крепежные элементы представлены в виде:

фиксированных кронштейнов, иногда они снабжены пластиковой накладкой;
регулируемых устройств, также идущих иногда в комплекте с пластиковой накладкой;
комбинированных крепежей для пола;
специальных напольных кронштейнов, ширина которых составляет 80 или 100 мм.

Важно! К некоторым батареям отопления производители предлагают ножки небольшого размера

С помощью двух напольных кронштейнов радиатор прочно крепится к основанию

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

Проверить на свинчиваемость втулку американки с футоркой.
Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
Обжать лен пальцами, смазать Унипаком.

Монтаж

Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

Навестить радиатор на установленные кронштейны.
Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
Затянуть накидную гайку рукой до упора.
Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Как рассчитывается количество крепежей

Узнать,сколько кронштейнов нужно на радиатор,можно из технической документации, регламентирующей проведение строительных и монтажных работ. При установке чугунных батарей руководствуются правилом, согласно которому: на прибор, включающий больше двух, но меньше девяти, секций, понадобится три настенных кронштейна. Два крепежных элемента поддерживают отопительный прибор сверху, а один – снизу. Для алюминиевых и биметаллических радиаторов продаются универсальные комплекты, включающие три штыревых кронштейнов-сабель, идущих с таким же количеством дюбелей.

Монтаж штыревого формованного кронштейна в заранее определенное место

При монтаже батарей на напольных подставках расчет последних производится следующим образом:

два напольных держателей для батареи с числом секций, не превышающим 10;
три держателя для приборов, количество секций в которых превышает 10.

Важно! Для отопительных приборов, поставляемых производителями в комплекте с крепежными изделиями, число последних определяется заводом-изготовителем в соответствии с действующими стандартами. Выбратькронштейн для батареи отопленияи самостоятельно установить его под силу каждому человеку

Тем, кто привык доверять работу профессионалам, заботиться об установке элементов крепежа не придется, так как весь монтаж системы отопления возьмет на себя бригада специалистов

Выбратькронштейн для батареи отопленияи самостоятельно установить его под силу каждому человеку. Тем, кто привык доверять работу профессионалам, заботиться об установке элементов крепежа не придется, так как весь монтаж системы отопления возьмет на себя бригада специалистов.

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

для комнаты с одной наружной стеной и окном требуется 100 В /м²;
для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Способы подключения

Существуют следующие схемы подключения.

Диагональное

Суть в том, что подача теплоносителя находится с одной стороны, а его обратка — по диагонали внизу, с другой.

Использование такой схемы актуально в том случае, если используется секционная батарея с количеством секций превышающим 12 или длина панельного радиатора больше 120 см.

Вертикальное

Активно используется для многоэтажных зданий. Для её реализации понадобится большое количество труб. Главным плюсом такой схемы является то, что она позволяет автоматически спускать излишки воздушных масс через расширительный бак или вентиль.

Справка! Если такую ёмкость (бак) смонтировать на чердаке, то необходимо позаботиться о дополнительном утеплении этого пространства.

Результатом формирования вертикальной схемы станет равномерный температурный режим всех радиаторов.

Нижнее

Применяется с целью маскировки трубопроводов. И подающая труба, и обратка находятся внизу батареи. При использовании такой схемы в момент установки радиатора труба подачи подводится с одной стороны, а обратка — с другой части нижнего патрубка.

У стального радиатора все патрубки помещены в нижнем торце.

Верхнее

Не подходит для обычных радиаторов, так как их эффективность будет ничтожно мала за счёт прогрева только верхней части радиатора.

В специальных батареях, выпускаемых под такой тип подключения, присутствует заглушка, которая перенаправляет теплоноситель вниз, после чего жидкость движется по принципу диагональной схемы.

Радиаторы такого типа имеют высокий коэффициент прогрева по всей площади.

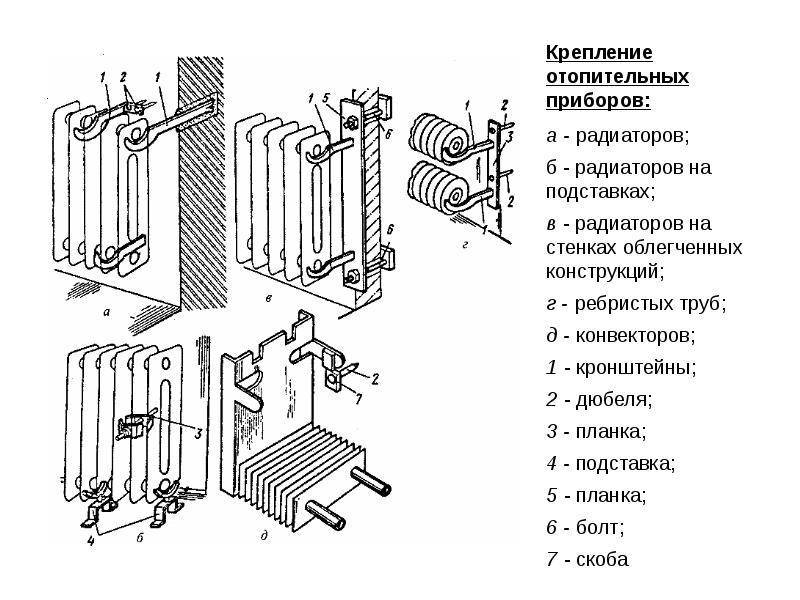

Виды кронштейнов

В зависимости от типа конструкции используются штыревые или анкерные кронштейны. Первые считаются стандартными, используются для крепления небольших отопительных секций. Стандартная процедура монтажа: стена просверливается до 12 см в глубину, в отверстие вбивается дюбель, а в него вкручивается сам держатель для батареи. Анкерные держатели используются для более массивных конструкций.

Исходя из вида батареи, различают следующие виды кронштейнов:

держатели для чугунных батарей;
для стальных отопительных камер;
для биметаллических и алюминиевых батарей.

Крепеж чугунных батарей

Держатели для тяжелых чугунных батарей также называют усиленными, т.к. они должны справляться с нагрузкой долгое время. Перед покупкой стоит рассчитать размеры, исходя из параметров отопительных секций, а также учесть, что задняя стенка прибора должна находиться на расстоянии от 30 до 50 мм от стены. Также держатели рассчитаны на стандартные теплообменники в 6 -7 секций.

Чугунный радиатор отопления без крепления кронштейном

Напольные кронштейны для чугунных отопительных секций могут регулироваться по высоте. Такой вид держателя применяется, если в комнате тонкие, слабые стены. Стандартным форматом держателя для средней чугунной батареи является напольный кронштейн размером 500х140. Стоит отметить, что при установке чугунных отопительных секций используются и специальные монтажные планки для вывешивания радиаторов из чугуна, которые имеют вид вертикальной пластины с двумя штырями, которые обеспечивают крепление верхней и нижней секции.

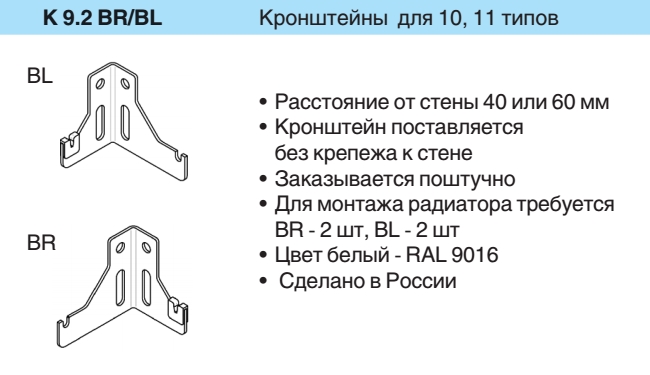

Кронштейны для стального радиатора

Среди стальных отопительных элементов различают трубчатые и панельные. Задняя стенка панельных секций оснащена специальными скобами, для удачного навешивания крюков на скобы необходима предельно точная разметка. Зачастую используется более простой способ: батарея монтируется на верхний кронштейн и нижний упор. Нижняя часть фиксируется на скобе, но не закрепляется на стене, с её помощью регулируется точное положение теплообменника. Трубы дополнительно закрепляются при помощи специальных хомутов.

Стальной радиатор с настенным креплением

Монтаж трубчатых радиаторов схож с креплением панельных установок, только верхний крюк сконструирован так, чтобы верхнюю трубу коллектора было удобно подвешивать. Для легких трубчатых теплообменников (вес которых не превышает 100 кг) используются планки, монтируемые в стену, радиатор дополнительно закрепляется пластиковыми захватами. Такой кронштейн известен как держатель SMB. Стальные теплообменники размером до 10 секций могут монтироваться только при помощи кронштейнов. Если батарея весит слишком много, то, чтобы предотвратить разрывы в нижней части отопительной конструкции, нужно расположить держатели в два ряда.

Кронштейны для алюминиевых и биметаллических отопительных секций

Держатели для биметаллических и алюминиевых батарей схожи с крепежами для чугунных секций, только они, обычно, тоньше. Они монтируются без дополнительных подпорок. Для таких радиаторов используются только навесные конструкции, но в комнате со стеклянными сценами, где настенная установка невозможна, применяются специальные напольные стойки.

Особенно эффективными считаются угловые стальные крепления. Если батарея состоит из 2-12 секций, то для крепления такого радиатора понадобится 3 держателя, дополнительные кронштейны добавляются по одному на каждые 4-5 секции. Для легких радиаторов удобно использовать угловые кронштейны. Такие держатели оснащены двусторонними выемками и могут закрепляться с левой или с правой стороны теплообменника.

Напольный кронштейн — опора

Дополнительная информация относительно выбора кронштейна

Средняя стоимость деталей зависит от сплава и количества комплектующих:

для панельных радиаторов порядка 200 рублей;
для напольного крепления около 500 рублей;
анкерный держатель (1 шт.) в районе 60 рублей;
кронштейн для крепления чугунных радиаторов (1 шт.) около 30 рублей.

Стоит аккуратно подходить к процессу самостоятельной установки радиаторов отопления, выверяя положение держателей относительно отопительной секции, учитывая особенности планировки помещения, сплава крепежа и обогревателя. Тем не менее, неправильная установка оборудования может повлечь серьезные проблемы с эксплуатацией радиатора, к тому же такая конструкция будет небезопасной. Поэтому по возможности стоит доверить монтаж профессионалам. По окончании навешивания не забудьте оценить прочность крепления и проверить конструкцию на отсутствие люфтов.

Способы крепления различных видов радиаторов отопления
