Куда определить наружный блок
На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия. В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.
Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.
Монтаж на балконе — иногда единственный выход
Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.
На балконе или лоджии
Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.
Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.
Стандартные способы установки наружного блока сплит системы на балконе
Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.
Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.
Под или рядом с окном
В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.
Наружный блок кондиционера можно установить под или рядом с окном
При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.
Материалы для производства и покрытие

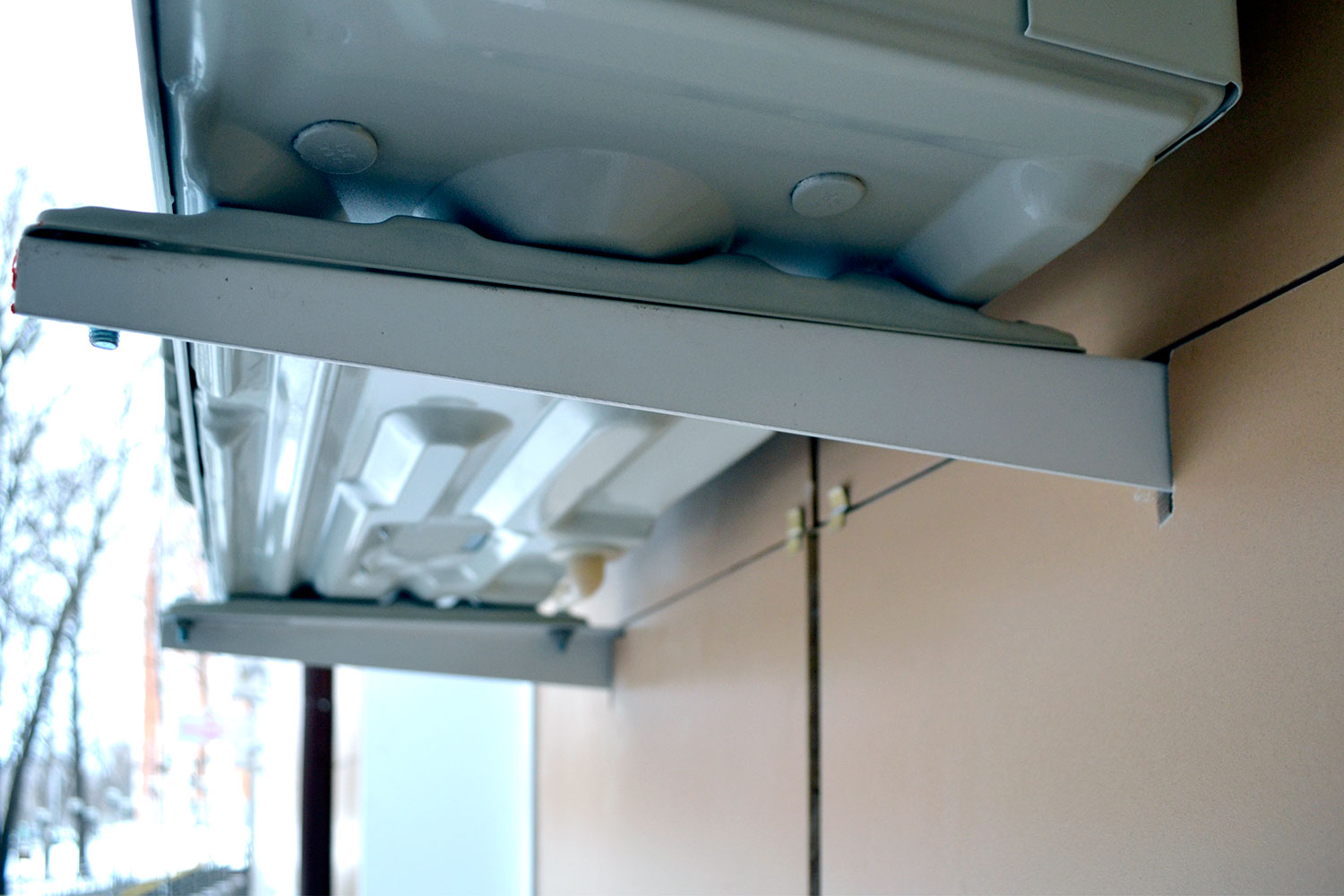

Стальные кронштейны наиболее устойчивы к погодным условиям
Кронштейны изготавливаются из стали и полиамида. В первом случае применяется сортовой металл толщиной от 1.5 мм. В качестве покрытия используется:
- Эмаль — недорогой вариант, который обеспечит аккуратный внешний вид и защиту от влаги на 2-3 года.
- Оцинковка — покрытие наносится на заводе гальваническим методом.
- Порошковая полимерная краска — долговечный вариант, обеспечивающий эстетическую привлекательность и антикоррозийную защиту. Покрытие устойчиво к истиранию, механическому и химическому воздействию, солнечному свету. Распространенные цвета: белый, серый.
- Производители снабжают кронштейны сертификатом качества. Изделия, прошедшие проверку и соответствующие стандартам безопасности, имеют такой документ. От покупки несертифицированных деталей лучше отказаться.
Крепеж из полиамида рекомендуется при монтаже кондиционера на каркасные дома. Пластик не подвержен коррозии, его устанавливают в регионах с морским климатом. Материал хорошо гасит вибрацию, устойчив к ультрафиолету и смене температуры. Производством полиамидных конструкций занимаются в Италии. К недостаткам изделий относится стоимость, превышающая в 5 раз цену стальных уголков. Этот минус препятствует популярности пластиковых кронштейнов.
Критерии выбора крепления для кондиционера
При выборе кронштейнов учитывают следующие факторы:
Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки.
Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации.
В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период.
Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны
Опоры изготавливаются из металла толщиной 3 мм.
При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм
Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.
Виброгасители необходимы для снижения уровня шума
Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.
Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.
Инструкция по монтажу
- Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
- Сквозь перфорацию выполняется разметка.
- Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
- Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.
Пошаговая инструкция для монтажа климатической системы
При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:
Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема.
Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок.
Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек.
Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой.
Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту
Важно, чтобы подключение производилось через автомат аварийного отключения.
Рекомендации по прокладке труб. Для циркуляции фреона используются медные трубы
Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами.
Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.
Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным. Установка любого технического устройства завершается пусконаладочными испытаниями
Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно
Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.
Посмотрите видео о кронштейнах для кондиционеров
Для чего кондиционерам нужны кронштейны
Необходимость использования кронштейнов для правильной установки кондиционера связана с типичным устройством большинства моделей. Они состоят из трех основных элементов:
- внутреннего блока, отвечающего за охлаждение воздуха в помещении;
- наружного блока, отдающего тепло окружающей среде;
- системы трубок, обеспечивающих циркуляцию фреона между блоками.
Внутренние блоки крепятся под потолком с помощью имеющейся в комплекте специальной пластины или вообще устанавливаются на полу. Внешнее оборудование в целях уменьшения длины коммуникаций приходится располагать на стене здания со стороны улицы. Обычно для наружного блока кондиционера нужны кронштейны принимающие на себя всю весовую нагрузку. Их стараются монтировать на высоте, недоступной для случайного повреждения или доступа злоумышленников.
Требования к креплению
Крепления для монтажа наружного блока кондиционера, находящегося на большой высоте, едва ли в процессе эксплуатации будут подвергаться техническому обслуживанию или хотя бы внимательному осмотру. Поэтому к ним изначально предъявляются повышенные требования:
- минимальный собственный вес и надежность всех соединений;
- соответствие кронштейна массе предполагаемого груза, при этом желателен двукратный запас прочности;
- диаметр и положение отверстий должен подходить под соответствующий крепеж для устанавливаемого кондиционера;
- способность сохранять свои прочностные свойства в широком диапазоне температур и в условиях повышенной влажности.
Правильное крепление наружного блокаВнимание! У качественно изготовленного кронштейна отверстия высверливаются еще до покраски. В противном случае именно они станут очагом распространяющейся коррозии
Материалы для производства и покрытие
Наиболее долговечными являются кронштейны, выполненные из нержавеющей стали. Но повышенная стоимость стала существенным препятствием для их широкого распространения. Поэтому наибольшей популярностью пользуются изделия из оцинкованной стали, дополнительно обработанные другими антикоррозионными покрытиями. Среди них можно выделить:
- лакокрасочные эмали;
- полимерные составы;
- порошковые красители.
Последний вариант характеризуется еще и повышенной прочностью к механическим воздействиям, что может уберечь от случайных повреждений защитного слоя при неаккуратном монтаже.
Виды кронштейнов
Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия.
В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.
Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой.
Кронштейны из уголка
Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва.
К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.
Конструкции из П-образного профиля, соединенного болтами
Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.

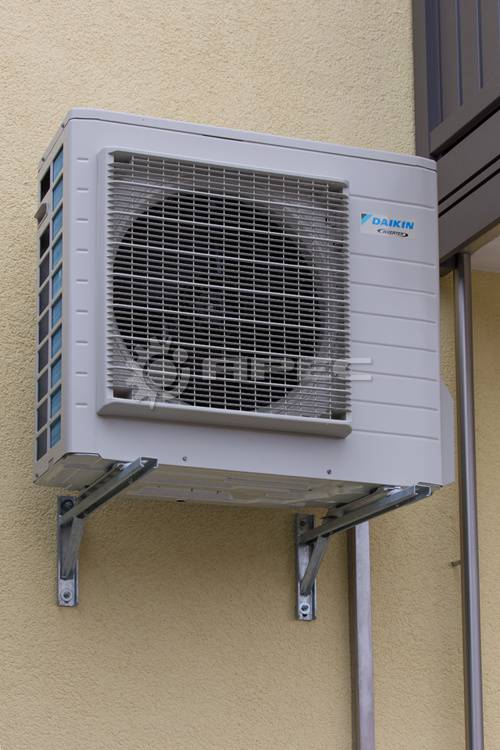

Кронштейны для наружного блока
Кронштейны из П-образного профиля с дополнительным усилением
Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.
Кронштейны из П-образного профиля, скрепленные горизонтальной планкой
Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.
Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.
Критерии выбора крепления для кондиционера
Если вы решили самостоятельно выбрать кронштейны для монтажа своего кондиционера, то должны учесть ряд важнейших факторов:
- Уточните максимальный вес, который способен выдержать кронштейн. Обычно производитель уже заранее предусматривает двукратный запас прочности, необходимый для компенсации зимнего обледенения или падения сосулек.
- При укомплектовании кронштейнов крепежом надо учитывать материал стены. От этого зависит длина и диаметр применяемых анкеров.
- В случае наличия вентилируемого фасада или нанесения на стену дополнительного слоя утеплителя надо продумать способ крепления только к прочным деталям, к которым относится или несущая стена, или металлический каркас лицевого слоя.
- При закреплении наружных блоков весом более 120 кг применяют только усиленные кронштейны с толщиной металла не менее 3 мм.
- В стандартном случае в комплект крепления должны входить 4-6 дюбелей диаметром не менее 10 мм для крепления к стене, оцинкованные болты на 8(10) мм с соответствующими гайками и шайбами для фиксации блока на горизонтальных полках.
- Для снижения уровня шума, издаваемого работающим блоком, и гашения вибрации рекомендуется под крепеж подкладывать специальные резиновые шайбы.
Важно! Никаких изменений в конструкцию кронштейна, включая сверление дополнительных отверстий, допускать нельзя
