Как сложить круглую печь в металлическом футляре

Stages of manufacture of round Dutch

Foundation

As in any other design, so that the Dutchk is a round stove stable and can function correctly, first you need to make the foundation:

1. To do this, you need to dig a recess in which the base for the furnace will be installed.
2. First, take measurements and disassemble the flooring, having in advance of the future location of the system.
3. Dig a recess and pour a cement solution of this consistency into it: 1 bucket of cement, 3 buckets of sand.
4. On top of the resulting future the foundation you need to put a reinforcing screed so that the foundation is better held by the design of the Dutch.
5. Let the solution dry 10-15 days before starting work on the construction of the furnace.

Production of a metal casing

It was a German designer in the Russian Empire to install a metal casing on the Dutch stove, often in honor of it, such systems are called – “dull marching”.

Today in the market of heating systems and goods there is a wide range of ready -made metal covers for Dutch furnaces. They are sold ready -made dimensions, so if you decide to use the “ditting” purchased in the store, then you should compare it in advance with the size of the furnace. Ready -made prefabricated metal casings look like this:

Metal casing

If it was decided to make a metal casing with your own hands, then in the form of material you can use a regular galvanized sheet or roofing iron:

It is better to prepare the blanks for installation in advance, after making holes for the furnace, valves, blown and doors for cleaning

It is important to understand that the masonry form the size of the casing, so consider this in its manufacture.

Harvesting for the casing

A sheet of iron is fastened into a rounded mold with rivets, in an extreme case, you can cook the design if it allows you to do the thickness of the metal.

Masonry and order

An important feature in laying the Dutch furnace is the order of its rows, not every master is ready to take up the installation of such designs, so the decision to make a round Dutch stove with your own hands is risky. But if you are confident in your skills, it is important to use a specially invented ordering of this design

Appearance

In the context of the Dutch stove, the round in the casing looks like this:

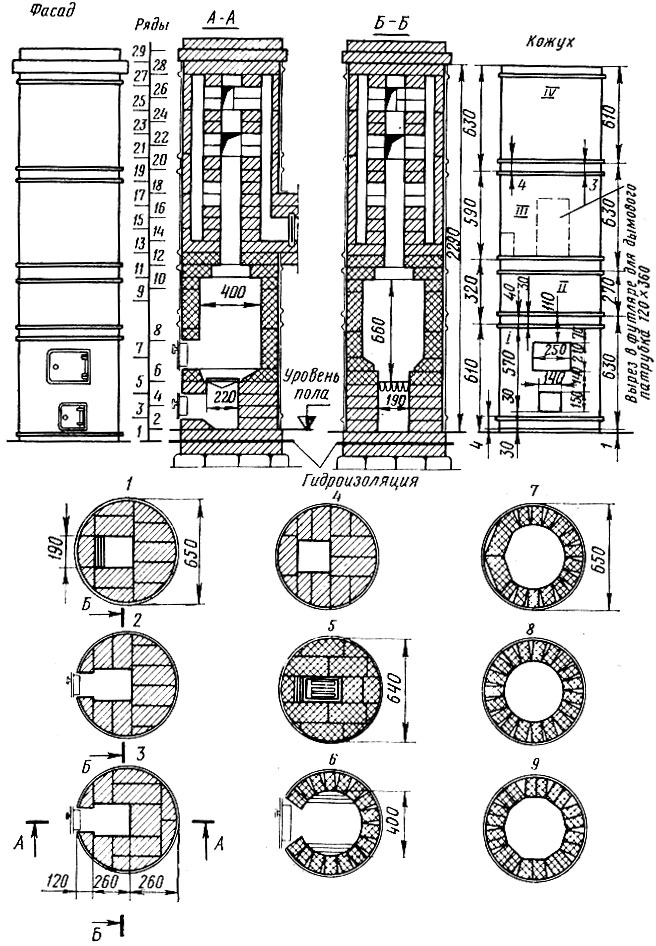

Circuit of round Dutch in the context

A feature of the masonry of bricks

The casing is installed simultaneously with the laying of the Dutch. The site of the system is put in the floor of the brick before the flooring – that is, the first three rows. Then, using a plumb line and level, a casing is installed – its first, lower ring. The distance between the wall of the case and the masonry is poured with a ready -made half -liquid clay solution.

Now the firebox is formed, while it is important to observe the order and dressing so that the design has good stability and high efficiency. When the firebox is formed, you can proceed to laying the subsequent parts

The first rows

Despite the apparent simplicity of the design, the main system is the maintenance of the system, without it the mason will not be able to install the entire system correctly. The first twelve rows begin this way, the sizes and all the Chollanders are indicated on the diagram:

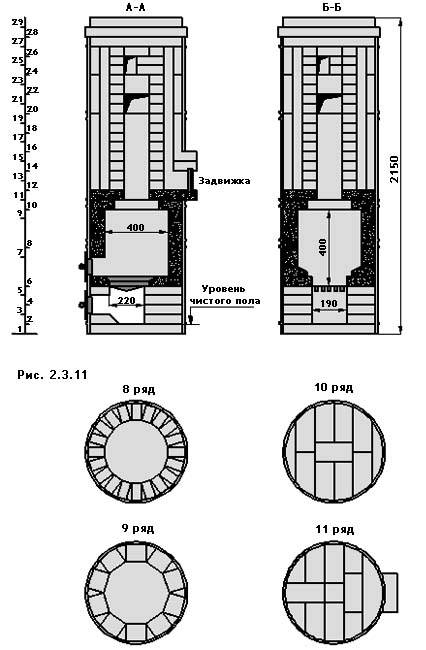

1-12 rows

From 13 to 29 row and the pipe diagram are depicted on the next design:

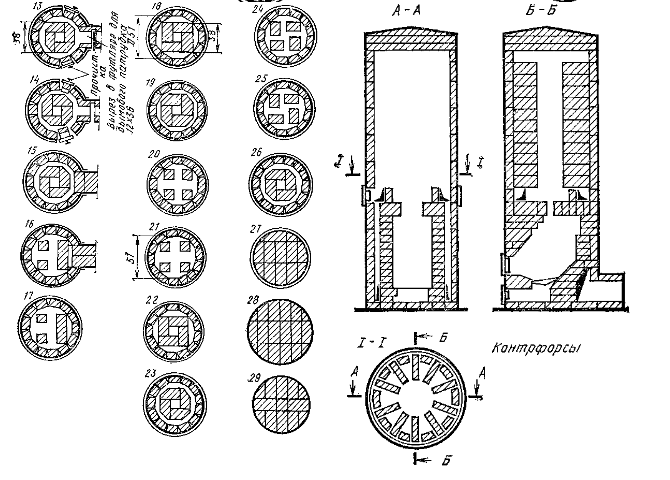

13-29 rows

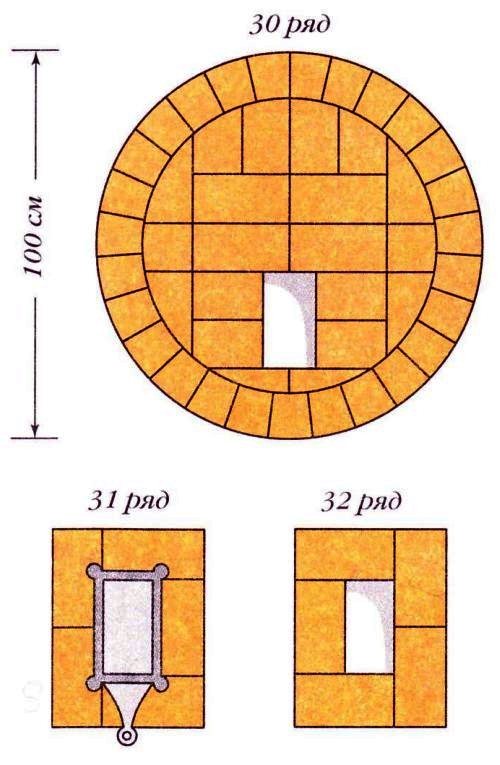

30-32 rows

Please note that if one row is incorrectly folded, not to mention more errors, then the smoke will bring down into the house, and the system will not be able to function correctly.

The first test furnace

It is important to produce the first furnace in accordance with certain rules:

• It is necessary to produce a testing process of the heating system after completely drying out the entire structure, including the masonry and facing solution. A premature stove test can lead to cracking of the structure, which will worsen its technical characteristics and lead to disorders in the work.
• The first firebox is produced using 1/5 part of the fuel. First, you need to lay the sliver, chips, and then you can already lay more logs. At the same time, all gate valves and damper should be open.

Expert opinionPavel KruglovStoverik with 25 years of experience

If you have a thermometer installed, then monitor the temperature in the system does not reach 600 degrees Celsius – you need to carry out a test furnace carefully, constantly examining the entire structure for damage in the system.

Порядовка

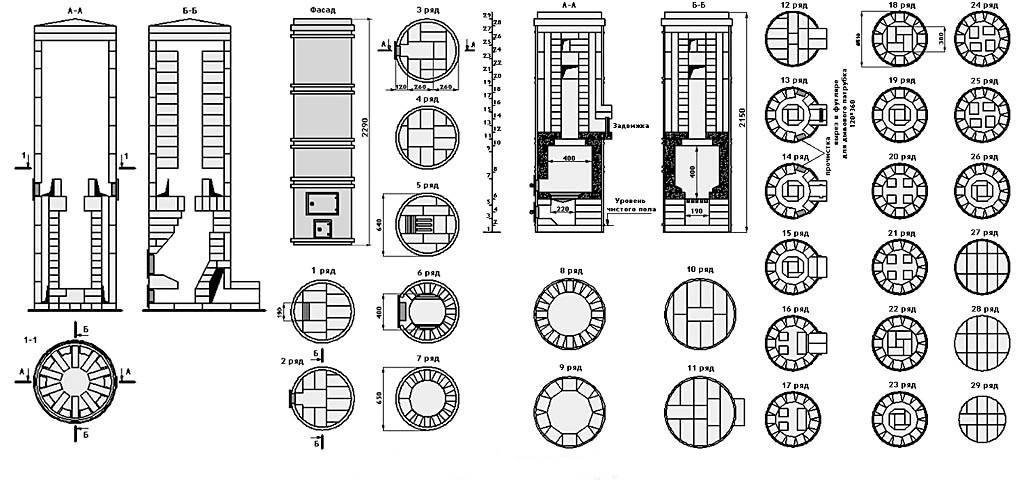

Схема кладки круглой печи голландка с 1 по 12 этап Схема с 13 по 32 этап выкладки

1 ряд. Строго соблюдая горизонталь, укладываем кирпичи плашмя поверх песка. Сверху эти кирпичи опять заливаются цементным раствором. Основание печи готово.

2 и 3 ряд. Ряды кладутся одинаково. Кирпичи укладываются в раствор так же, как в первом ряду, плашмя. На этом этапе можно пустить по бокам отвесы, что бы печь не «уехала» вбок в процессе сборки.

4 и 5 ряд. Четвертый ряд — это низ отверстия под золу. Стенки зольника делаем из кирпича, положенного на ребро. На одной из стенок на мягкую проволоку крепится дверца. Для герметичности по периметру дверцы наматывается асбестовый шнур или другой жаропрочный материал.

6, 7, 8 ряд. Часть зольника перекрывается кладкой и сверху кладется колосник.<nobr>9-13 ряд.</nobr> Топка. Делается просто, из кирпича на ребро. С той же стороны, где находится вход в зольник, делается дверка.

14, 15 ряд. Топка перекрывается кирпичом, но при этом сзади остается небольшой проем, через который и будет уходить дым.

16, 17 ряд. На данном этапе рекомендуется сделать отверстие для прочистки дымохода и заложить его вышибным кирпичом.

<nobr>18-26 ряд.</nobr> Здесь мы выкладываем оборотные каналы. Они делаются в форме змеевика, но их количество <nobr>(3-5 каналов)</nobr> и конфигурация (расположение) могут отличаться в зависимости от потребностей. Так же в зависимости от высоты потолка количество рядов может меняться в сторону увеличения или уменьшения.

27 ряд. Здесь нужно перекрывать каналы кирпичной кладкой. В последнем канале остается отверстие для дымохода.

29, 30 ряд. Формируем дымоход, устанавливаем задвижку (вьюшку) для регулирования тяги.

Без дымовой трубы круглую печь не удастся эксплуатировать — это венец печи и одна из ее основных частей. Ее внешний вид и возвышение над крышей — личный выбор каждого, но так же нельзя забывать и об общих правилах: теплоизоляции дымохода при его соприкосновении с конструкцией дома, соблюдение элементарных пожарных норм и правил. При строительстве трубы в глину рекомендуется добавить немного цемента, что бы она была менее подвержена воздействию дождя и ветра. Сверху желательно смонтировать металлическую «крышу».

В целом, круглая печь — это простая и надежная отопительная система для нерегулярного пользования. У нее нет излишеств: варочной поверхности, духовки и прочих атрибутов кухни. Она отлично подойдет для отопления небольших помещений — но не более того.

Когда круглая печь голландка внезапно перестает работать, начинает дымить, многие думают, что она отжила свое, и ее пора ломать. А кто-то, наоборот, старается ее сохранить, ищет возможность отремонтировать печь. Но самое интересное, очень мало кто представляет, что у нее внутри.

———————————————————————————-

Хотите отремонтировать старую голландку или сложить новую?

(только в Ленобласти)

Узнайте цены здесь

Или звоните +7-909-592-95-75

———————————————————————————-

Как устроена печь голландка в круглом каркасе? Многие даже не знают, что внутри у нее кирпичи. Да, там кирпичи. Много! Больше 200 штук!

Но меньше слов, больше картинок! На фото видно «по слоям», как сложить голландку в круглом футляре. Футляр, кстати, из нержавейки – вечный! Белая поверхность – это просто защитная пленка. Чтобы не поцарапать во время кладки.

Итак, фото как сложить печь голландку

Как сложить голландку в круглом футляре 1Как сложить голландку в круглом футляре 2Как сложить голландку в круглом футляре 3Как сложить голландку в круглом футляре 4Как сложить голландку в круглом футляре 5Как сложить голландку в круглом футляре 6Как сложить голландку в круглом футляре 7Как сложить голландку в круглом футляре 8Как сложить голландку в круглом футляре 8Как сложить голландку в круглом футляре 9Как сложить голландку в круглом футляре 10Как сложить голландку в круглом футляре 11Как сложить голландку в круглом футляре 12Итог работы. Голландка в круглом футляре

Пообщаемся?

Первые круглые печи для дома появились в XII веке – это были небольшие очаги из глины без дымохода. Позже им на смену пришли функциональные русские печки с варочными камерами и лежанками. О цилиндрической форме вспомнили после знакомства с компактными голландками – печники внесли изменения в заморскую конструкцию и получили новые модели. К преимуществам цилиндрической формы можно отнести быстрый нагрев, высокую теплоотдачу, компактность, универсальность размещения.

DIY stove masonry

If you place the stove in the center of the house, it will warm up evenly

The construction of the Swede begins in preparation. It is necessary to calculate its power, find the optimal location – between the rooms, as close to the center of the room as possible. It is better to build a stove simultaneously with the construction of the building itself. It weighs about 3 tons and a separate foundation is laid for it.

It is allowed to install the stove in the finished building, but for this you will have to disassemble the floors, wall, roof. It is easier to purchase a metal analogue of the Swede-Ryazanka or another vowel-pin mobile model.

1. Under the foundation, a hole is dug up, up to 0.8–1 m deep. The value is determined by the level of freezing of the soil. The foundation should lie below this depth.
2. The scheme is ordinary: up to 15 cm of compacted sand, 20 cm of broken brick and stone, 10 cm of gravel or pebble and a layer of concrete of such a height that it towers 15 cm above the soil level. All layers are necessarily rammed. Concrete is enhanced by a reinforcing mesh: it is placed in the upper layers, not reaching the open surface by 10 cm. The dimensions of the foundation are 10-15 cm exceeding the dimensions of the furnace.
3. After the concrete dries, the foundation is waterproofed by roofing material.
4. It is recommended to insulate the bottom of the furnace.The Swede is arranged in such a way that it creates a powerful, directed heat on the heat. In order not to lose it, several layers of basalt cardboard are laid under the base of the furnace. A more expensive way is to lay out the lowest row from chamotis brick.
5. With their own hands, the Swedish stove is laid out according to a certain scheme. You can find a ready -made description for a variety of sizes.
6. 1 and 2 row are always continuous. Brick – clay, laid with a displacement and with a strapping. This base provides the strength of the structure.
7. In the 3rd and 4 row, a ash and holes for cleaning is formed. All of them are closed by the doors. Their installation is the same: on a twisted steel wire, which is fixed directly in brickwork. From the 5th row, according to the drawing, they begin to form a furnace. It is laid out with chamotis brick, since the clay does not withstand such a temperature. In parallel, the oven is mounted. It is attached as well as doors – they are walled up a steel wire between the stones.
8. In the 6–9 row, they continue to build a furnace. In 6, a chimney channel is also laid. The baking brick inside the firebox and clay on the outside is laid so that there is an air gap between them. This prevents the deformation of the walls. Fasten the furnace door.
9. In the 9th row, bricks in the chimney canal are laid at an angle. The desired shape is given to them by a grinder. This ensures the output of gases into the chimney. At 10, the furnace is completed by installing a horizontal partition, and at 11 they fix the hob.
10. From 12 to 18 row, chimney channels are built according to the drawing. Their surface should be as smooth as possible. The walls are thoroughly aligned and the solution is smoothed. In the 17th and 18th row put metal corners and supports for overlapping the hob. A almost continuous row of brick is laid here.
11. From 19 to 28, the upper drying niche is built and holes are laid for cleaning chimneys with brutches, and in 27 – a control valve.
12. At the level 29, smoke channels are overlapped, leaving only one main hole for the chimney. Close the drying chamber.
13. In the 30th row, extension is made, and in 31 they return to the original dimensions. Then the brick pipe is extended in a straight line. The floor is recommended to be isolated to avoid overheating. In the attic, you can connect a brick chimney to a metal.

Как сложить круглую печь для дома и дачи своими руками

Порядок действий по кладке в футляре:

Из материалов для постройки печи нам потребуются:

1. Набор инструментов — ведро, молоток, мастерок, рулетка, уровень, отвес и болгарка с алмазным кругом по камню.
2. Строительные материалы — кирпич, глина, песок, цемент. Количество материала напрямую зависит от размера будущей печи.
3. Расходные материалы на одну печь — рубероид или любой другой материал для гидроизоляции фундамента, колосник, две дверки, задвижка (вьюшка), металлический лист для футляра или другая облицовка.

В первую очередь, для печи нужен добротный фундамент. Если он не был предусмотрен заранее во время строительства дома, то начать кладку придется с разборки полового покрытия. Далее расчищенный участок тщательно размечается по размерам будущего фундамента.

1. В качестве основы нужно положить хорошую песчаную подушку. В процессе, с помощью уровня, нужно постоянно следить, что бы подушка была горизонтальной, иначе кривой получится вся печь.
2. Разводим раствор в соотношении 1 часть цемента к 3 частям песка. Консистенция — не густая, средняя. Раствор выливается на подушку из песка.
3. На раствор кладется армирующая сетка, которая снова заливается раствором.
4. Последний этап заливки фундамента — по влажному цементу ситом просеиваем сухой, а сверху кладем лист рубероида для гидроизоляции печи и посыпаем его несколькими сантиметрами песка.

Далее нам потребуется глиняный раствор. Его можно купить в строительном магазине, а можно сделать своими руками. Для этого нам понадобится глина, песок и вода. Берем влажную глину (если глина слишком сухая, то ее придется заранее пропитать водой) и смешиваем ее с просеянным песком в соотношении 1 к 1. Смесь тщательно перемешивается, а затем добавляется вода в соотношении 1 часть воды к 8 частям глины с песком. В конечном итоге глиняный раствор должен получиться не слишком жирным (когда глины значительно больше, чем песка) и не слишком тощим (когда песка больше, чем глины).

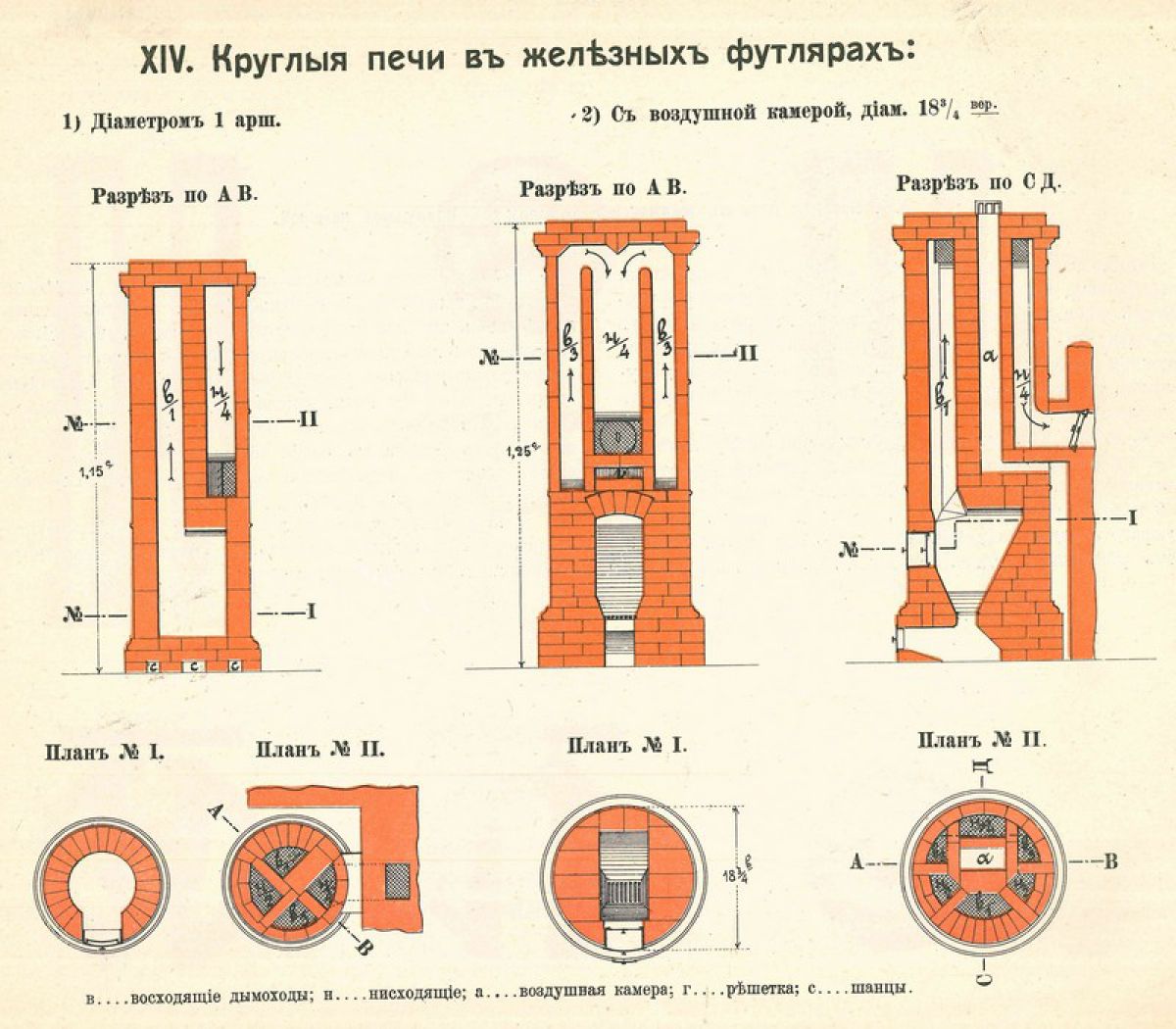

Различие финской и русской круглой печи.

Кроме внешнего отличия в финской и русской круглой печи есть важное различие во внутреннем устройстве. Русская и финская круглая печь

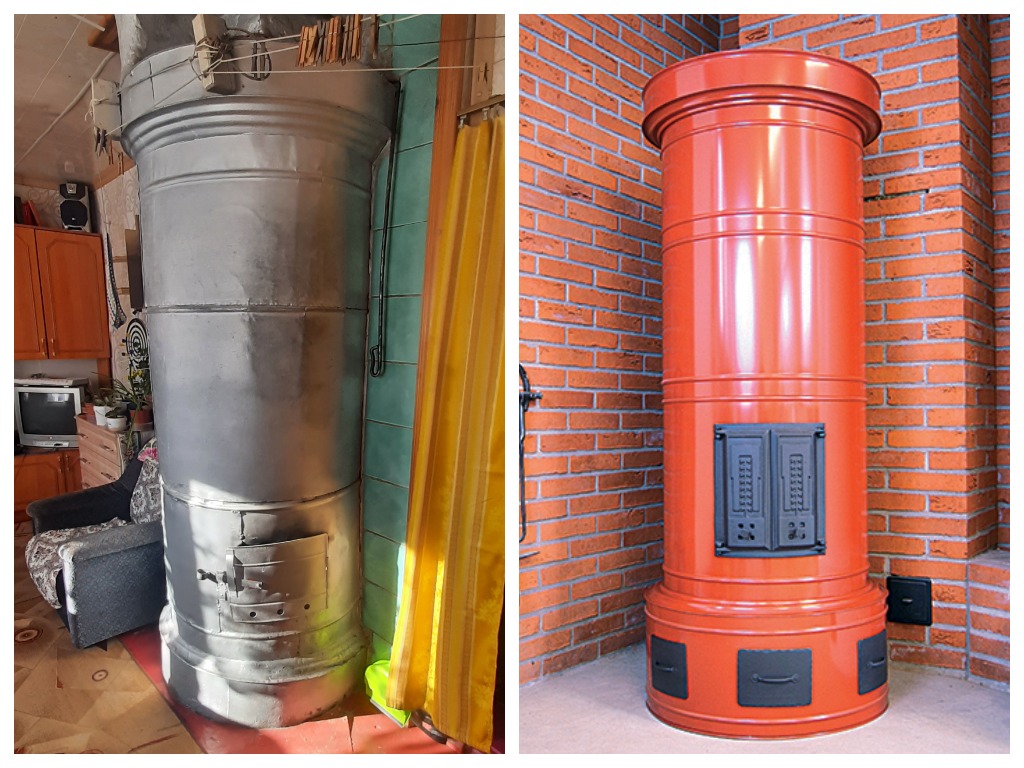

Русская и финская круглая печь.

Устройство русской круглой печи в металлическом футляре.

Кожух русской круглой печи изготавливался из стали небольшой толщины.

Дверца так же стальная, с тремя или четыремя отверстиями.

Часто кожух красили серебрянкой, иногда красили в чёрный цвет.

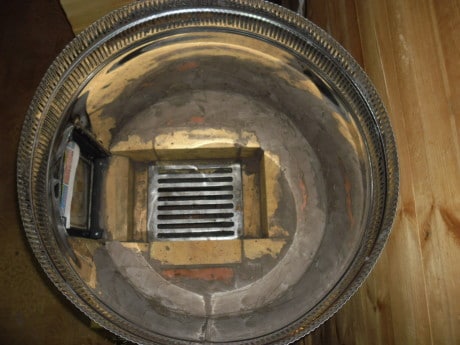

Внутри кожуха кирпичи.

В области топки кирпичная стенка 120 – 140 мм., выше топки толщина стенки от огня до кожуха 65 – 80 мм.

Печь подовая, воздух для горения подаётся через отверстия в дверце и не регулируется.

Конвективная система начинается выше перекрытия топки и не распространяется на нижнюю часть печи.

Устройство конвективной системы, чаще всего, канальное.

Обычно, в такой печи 4 или 5 каналов, но делали и до 7.

Количество каналов зависело от диаметра печи.

Всего было 3 диаметра 700, 800 и 900 мм. в сечении среднего кольца печи.

Финская печь Pönttöuuni.

В финляндии для кожуха использовали более дорогую сталь, иногда даже медь.

Более жёсткий кожух помогал печнику сделать печь аккуратнее.

Часто кожух красили в какой то яркий цвет.

Дверца финской, круглой печи была чугунная с отверстиями для подачи воздуха и шибером для регулировки его потока.

Топка печи так же как и в русском варианте подовая, однако её объём значительно меньше.

Уменьшение объёма вызвано противоточным устройством конвективной системы.

Дым в этой печи опускается сверху печи до самого низа проходя симметрично по правой и левой стороне от дверцы.

В нижней части сажные дверцы для обслуживания печи.

В верху печи, часто, устраивали дополнительную дверцу для выпускания тепла после протопки.

ORDER

Prices

Attention! Цены, указанные в этом разделе, действительны только при заказе до 10 августа года

Пенсионерам скидка 10% с цены за работу!

Есть два варианта сотрудничества.

1. Вы завозите материал сами (список необходимого будет дан, рекомендации, если надо, тоже)

В этом случае вы оплачиваете только работу #8212; 39000 рублей. Эта цена актуальна до 10 августа года.

Оплата после окончания работы.

2. Под ключ. Мы сами привозим все необходимое и строим печь. 84000 рублей. 45000 рублей вы платите в день доставки материала, перед разгрузкой. Остальные 39000 после окончания работ.

Как видите, вы ничем не рискуете. Ничего не оплачиваете вперед.

1. Цена #171;под ключ#187; может поменяться при резком росте цен на материал.

2. Цена #171;под ключ#187; действительна при нахождении объекта (дом, дача) до 50 км от СПб (от кольцевой). Если дальше #8212; договариваемся.

3. Цены не включают в себя строительство основного дымохода (трубы). Если трубы нет, надо делать. Приблизительная цена сэндвич-дымохода (двухконтурная труба из нержавейки) под ключ около 35000 рублей (при заказе вместе с голландкой)

4. Цены не включают в себя демонтаж старых печей и изготовление фундамента.

5. Выезд на место для консультации платный #8212; 1000 -2000 рублей (зависит от того, куда ехать). При расчете по окончании работ эти деньги засчитываются в оплату.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

Внешний вид

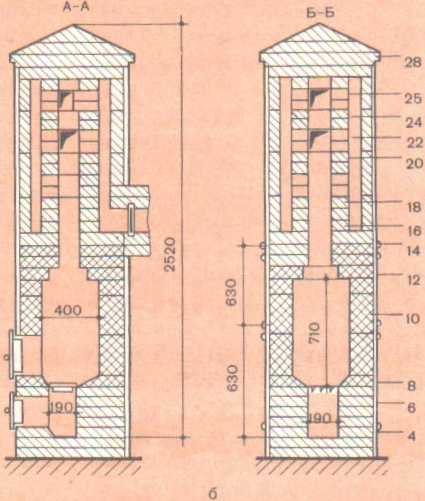

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

• Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
• Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

1. Поддувало и поддувальная дверка;
2. Топка и топочная дверка;
3. Камера для сбора сажи и прочистная дверка;
4. Дымоход;
5. Задвижка;

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

Устройство круглой печи

Голландка в металлическом футляре обычно ставится на хорошее, устойчивое, армированное основание. Основная ее часть складывается из кирпича и состоит из:

1. Достаточно объемной ниши — топки для закладки дров. Этой печи нужно много топлива, и, соответственно, чем больше топка, тем реже придется подкидывать.
2. Вертикальных дымоходов или одного винтообразного дымохода. Стандартно вертикальных дымоходов делается три, но иногда — больше, например, пять. За счет большего количества дымоходов у печи будет более высокий КПД. Проходя по вертикальным или винтообразным каналам, дым будет отдавать стенкам печи тепло.
3. Дымовой трубы.

Далее готовая круглая кирпичная печь оборачивается в «фантик» — кожух из гладкой или гофрированной листовой стали. В итоге мы получаем металлический цилиндр, не занимающий много места и не требовательный к расположению в помещении — его будет удобно разместить как между комнатами, так и посередине.

В исторической реальности печи-голладнки встречаются разных форм, в том числе и прямоугольные — ее основное отличие не в форме, а в методе кладки кирпича, о котором поговорим ниже. Преимущество круглой печи в том, что она, благодаря именно форме, займет меньше полезной площади и более органично впишется в пространство комнаты.

Круглая печь в металлическом футляре.

История круглой печи в России.

В России, круглые печи в металлических футлярах, стали популярны после октябрьского переворота, который в нашей истории принято называть революцией.

До этого тоже клали круглые печи, но для их отделки использовали изразец.

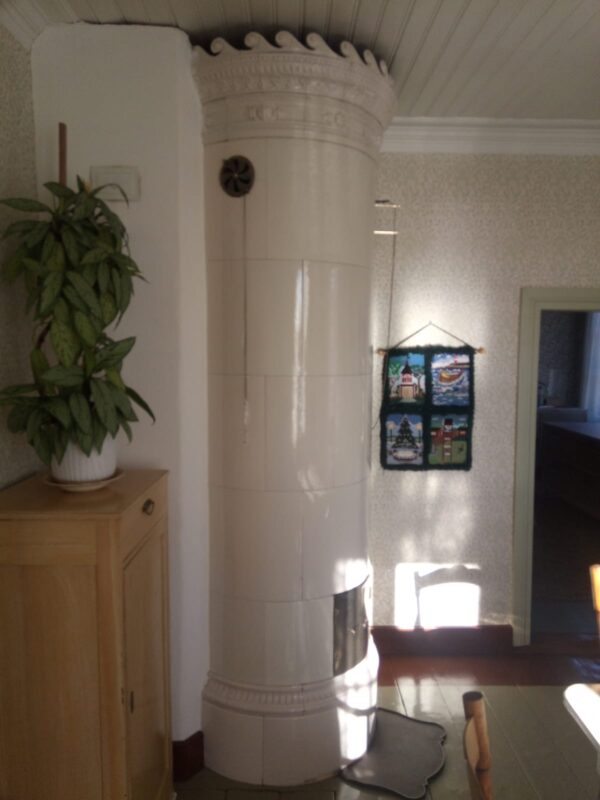

Круглая печь с отделкой изразцом.

Такие, изразцовые печи круглой формы были популярны у горожан.

Их ставили в квартирах доходных домов и в домах прогрессивных помещиков из глубинки.

Однако, отделка изразцами сильно увеличивает стоимость печи, а средств у пролетариев, захвативших городские квартиры после переворота, было мало, поэтому быт стал упрощаться, а с ним и печи.

При Советской власти круглая печь получила настоящую славу и почёт.

В послевоенное время страна активно отстраивалась. Строили много, предполагаемо, временного жилья барачного типа.

И вот в этих бараках круглые печи в металлических футлярах пришлись к месту.

pönttöuuni

Эта печь была выбрана не только из за её хороших отопительных качеств, но ещё и за простоту кладки и за определённый стандарт изготовления.

Опытный печник мог сложить 2 а то и 3 таких печи за неделю, чего было не сделать с другими печами.

От печи в бараке не требовалось эстетики, поэтому многие из этих печей были сляпаны как попало.

Кожух печи мог быть составлен неровно или местами измят при кладке, но это не мешало такой печи работать и греть, поэтому такие огрехи прощались нерадивым мастерам.

Со временем барачная жизнь переходила на благоустроенные рельсы и эти печи стали не у дел.

Однако и сегодня можно встретить эти старые печи, какие то из них ещё работают, но многие уже повыгорали и виной этих разрушений жёсткие перетопы без которых не могли обходиться жильцы бараков.

И именно перетапливание почти не оставило в России круглых печей дошедших до наших дней.

А вот в Финляндии старых, работающих печей в футлярах всё ещё много.

История финской печи в металлическом футляре.

В Финляндии такую печь называют pönttöuuni.

Здесь эта печь появилась так же как и в России в 19-м веке.

Однако, в отличие от России, здесь печь в футляре сразу получила широкое распространение и стала очень популярна.

Старинная печь pönttöuuni.

Зажиточные граждане использовали для отделки изразцы, а кто попроще довольствовались pönttöuuni.

Расчётливые, а часто и скуповатые финны научились удачно вписывать, в свои неброские интерьеры, эту скромную с виду печь и даже умудрились дать ей какого то изящества.

Небольшая цена и подходящий внешний вид завоевали доверие граждан на многие десятилетия и популярность эта не окончилась по сей день.

Особенности кирпичных печей круглой формы

Традиционно источники тепла круглой в сечении формы ставят в помещениях, где нет системы парового отопления или теплопроводов в стенах. Они работают исключительно на обогрев одной конкретной комнаты.

На печку описываемого типа сверху надевают металлический футляр. Он играет двойную роль. Стальной или чугунный кожух защищает стенки из кирпича от быстрого остывания и накапливает горячий воздух, который служит дополнительным источником тепловой энергии. Это существенно повышает эффективность конструкции.

Радиальное сечение позволяет равномерно распределять тепловые потоки внутри нагревательного прибора. Эта форма является идеальной для движения горячего воздуха и эффективного распределения энергии сгорания топлива.

Порядовка круглой печи.

Еще одной особенностью является эстетическая привлекательность конструкции. Металлический кожух круглой печи из кирпича окрашен в разные цвета специальными термостойкими красками. Благодаря этому есть возможность вписать ее в любой интерьер. Такая печка будет одинакового хорошо смотреться в комнате с дизайном лофт или кантри, кроме того, в скандинавском или средиземноморском стилях.

Заказывая кожух, можно предусмотреть в нем смотровое окошко из жаропрочного стекла. Через него так приятно любоваться переливами языков пламени осенними или зимними вечерами!

Круглая печь в металлическом футляре

Цилиндрические печи в металлических футлярах, благодаря особой кладке, позволяют существенно сократить расход кирпича и уменьшить массу конструкции. Эта модификация считается самой малозатратной в плане строительства, но ее нельзя отнести к эффективным и экономичным в эксплуатации. Выбирать эту круглую печь для дома с постоянным проживанием не рекомендуется, но она вполне подойдет для дачи, летней кухни и в качестве резервного источника тепла.

Принцип строительства печи в кожухе

Круглые кирпичные печки в металлических «рубашках» отличаются от толстостенных прямоугольных и квадратных конструкций методом строительства, сочетающим кладку на плашку и на ребро. В качестве кожуха используют кровельное железо или сталь. Футляр состоит из секций, наращиваемых по мере кладки. Окружность металлического кожуха должна быть больше примерно на 3 см. К примеру, для печи диаметром 1 метр необходим круг диаметром 105-110 см.

Первый ряд выкладывают насухо в форме круга, начертив на фундаменте нужный контур. Для центральной части можно использовать половинки кирпича и щебень. На этом этапе, как и всегда, устанавливают топочную дверку. Желательно приобрести специальную дверку и другие печные приборы для моделей закругленной формы. Еще проще воспользоваться готовым набором, в который входит кожух, дверки, колосниковая решетка, задвижки. Как правило, к этим комплектам прилагают подробные порядовки кладки.

Современные футляры с дверками из огнеупорного стекла

Участок до перекрытия топливника кладут в полкирпича с обязательной перевязкой и стесыванием кирпичей. Нижнее кольцо металлического кожуха надевают на третий ряд, используя для точности отвес. Для фиксации футляра промежуток между кирпичом и металлом заполняют глиняным раствором, дают ему затвердеть и продолжают кладку

Важно использовать для сцепления металла и кирпича более жидкий раствор, чем для кирпичной кладки. Толстые швы, неизбежные на внешней стороне стенок, рекомендуется упрочнять щебенкой

Металлический футляр напоминает несъемную опалубку

Металлический футляр напоминает несъемную опалубку

Топочная камера получается округлой формы, способствующей улучшенному разогреву стенок. Перекрытие топки чаще всего делают путем выкладки кирпича с напуском. Сформировав топку, переходят на кладку в ¼ кирпича и возводят стенки этим методом до перекрытия дымооборотов. Перекрытие, разделку и дымоход кладут плашмя, продолжая соблюдать перевязку.

Устройство топочной камеры

Порядовая схема кладки печи в металле

Строительство печи в футляре только кажется простым, на самом деле кладка в кожухе имеет немало сложностей и требует опыта. Новичкам рекомендуем поискать более простые модели или позвать на помощь опытных мастеров.

Для этой небольшой постройки диаметром 65 см и высотой 230 см потребуется:

• 195 штук керамического и 65 штук шамотного кирпича;
• около 11 кг огнеупорной глины;
• немного песка (зависит от жирности глины);
• лист рубероида 80*80 см для изоляции фундамента;
• топочная дверка 21*25 см;
• колосники 18*25 см;
• три дверки 13*14 см для поддувала и прочистных отверстий;
• две задвижки 13*13 см.

Если не удалось найти готовый кожух, то его формируют из кровельного железа, предварительно вырезав отверстия под топку, задвижки, поддувальные и прочистные дверки.

Строение круглой печи

Конструкция печи бесканальная, для предохранения от охлаждающих токов холодного воздуха предусмотрена газовая вьюшка. Боковые отверстия в топке обеспечивают движение газов к печным стенкам. Перекрыша выполнена из трех рядов.

Схема кладки 1-12 рядовПорядовка с 13 по 32 ряд

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

>> ?

Разобравшись с котлами, пора поговорить о том, как правильно сделать дымоход

, рассмотрев разные конструкции дымоходов и требования при их устройстве.

Дымоход для котла предназначен для удаления продуктов сгорания топлива в атмосферу. Собственно, любой отопительный котел, если он не электрический, может работать лишь при наличии правильно сделанного дымохода.

Какие конструкции дымоходов существуют?
