Лампочка с датчиком движения: установка для дома и квартиры, беспроводные виды

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.
Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.

Инструменты и материалы для изготовления подсветки

Для монтажа простейшей автоматической системы подсветки на основе светодиодной ленты понадобятся следующие материалы:

Лед-полоска.
Датчик движения.
Блок питания.
Контроллер (при использовании трехцветного RGB-варианта).
Провода.
Крепежные компоненты.

При этом потребуются такие инструменты:

Электродрель, шуруповерт.
Измерительное устройство.
Ножницы, отвертка, нож.
Паяльник, припой либо коннекторы.

Помимо выше перечисленных компонентов может потребоваться дополнительное оборудование и материалы в зависимости от особенностей конкретной схемы подсветки. Рассмотрим, как выбрать основные компоненты системы – светодиодную ленту и датчик движения.

Как выбрать светодиодную ленту

Существует большой ассортимент led-полосок, различающихся по ряду признаков:

Цветовому исполнению (монохром или RGB).
Температуре оттенка (теплые, холодные, естественные).
Пыле- и влагозащите.
Мощности лед-кристаллов.
Типу питания – напрямую от сети 220 В или через понижающий трансформатор.

При выборе ленты нужно руководствоваться следующими критериями:

Самая распространенная модель лед-полосок оснащается светодиодами типа SMD с размером кристалла 3528. Их светотехнические параметры схожи с натуральным источником.
Максимальной яркостью обладают светодиодные ленты SMD 5050.
Чем сильнее и равномернее требуется подсветка, тем большее количество диодов должно располагаться на одном метре.
Светильники, монтируемые вблизи источника повышенной влажности (на кухне, в ванной, у поверхности пола), должны обладать высоким индексом защиты IP – от 67-68.

Как выбрать датчик движения

По главному принципу работы датчик движения похож на обычный выключатель. Только замыкание контактов в нем происходит автоматически – под действием сенсора, а не рукой человека. В зависимости от типа механизма они различаются на следующие модификации:

Инфракрасные.
Ультразвуковые.
Акустические.
Оптические.
Микроволновые.

Выбор конкретной модели зависит от условий эксплуатации и поставленных перед системой подсветки задач. Например, в обычных бытовых условиях для подсветки лестничных ступеней используются обычные инфракрасные сенсоры, принцип действия которых основан на определении теплового излучения объекта.

Среди главных рабочих параметров датчика движения выделяются:

Уровень освещенности, когда начинает срабатывать сенсор.
Время свечения после включения.
Регулятор яркости подсветки.
Угол обзора.
Чувствительность, дальность действия.

Плюсы и минусы

Минусов у светодиодных лент в совместной работе с датчиком движения — минимум. Это в первую очередь, стоимость самих устройств, которая выше, чем у ламп накаливания и ручных выключателей. Но в то же время они имеют и множество плюсов при использовании:

Долговременность работы — ленты рассчитаны на срок службы в сотни раз, превышающий такой у ламп накаливания. Беспроблемная эксплуатация остальных элементов комплекса автоматического освещения также составляет очень длительный период.
Удобство — оно неоценимо. Больше не будет необходимости пользоваться выключателем.
Экономия — наверное, главное преимущество, как для частных лиц, так и организаций. Периодическая работа, вместе с низким энергопотреблением, полностью окупят стоимость оборудования через некоторое время.

Выбор датчика движения

В сущности, есть всего несколько видов датчиков движения, разделяемых по принципу действия. Это инфракрасные, акустические или использующие локацию при помощи различных волн, включая радио и ультразвуковые. Особо эксклюзивными считаются системы лазерного периметра, которые также относятся к аналогичному классу аппаратуры. В любом случае, у каждого из детекторов есть своя сенсорная зона. В случае акустических — объем распространения улавливаемых шумов. Излучающие же обладают определенным «полем зрения», которое зависит непосредственно от вида датчика. И срабатывание их происходит только в моменты попадания в контролируемое пространство крупных движущихся объектов.

Различаются детекторы и по питанию. Некоторые из них используются с аккумуляторами или батарейками, без постоянного соединения к сети. Такие удобны в местах, куда трудно провести линию 220 В, а автоматическое освещение наладить нужно. В этих случаях, питание диодной ленты также выполняется от аккумулятора.

Важным фактором отбора сенсора будет и его защищенность от внешней среды. Она обозначается индексом IP xx на корпусе прибора или в документации, где xx — две цифры. Первая указывает на устойчивость к пыли, а вторая сопротивляемости влаге. Чем они выше, тем меньше шансов выхода детектора движения из строя. К примеру, если он устанавливается в ванных, туалетах или кладовках

В первых двух случаях нужно обратить внимание на сопротивляемость влаге, в последнем — пыли

Плюсы и минусы сенсоров различного принципа действия

Конечно, принцип действия накладывает определенные ограничения на сенсор. К примеру, звуковые чувствительны к посторонним шумам, что может вызвать их ложное срабатывание. В то же время к ним предъявляются меньшие требования по ориентации и месту установки, лишь бы они «слышали» звук.

Все виды оптических и инфракрасных чувствительны к загрязнению. Кроме того, последние могут не распознать движущийся живой объект, если его температура ниже нормы. К примеру, тогда, когда человек зашел с улицы в холодную погоду. Температура его одежды будет низкой и не распознается датчиком. В то же время, они надежны и долго служат.

Помехи работе в случае грязи на детекторе, относятся и к системам лазерного периметра. Их изначальное невысокое расположение вызывает частое возникновение подобной проблемы.

Что касается излучающих волны сенсоров, — они зависят от электромагнитных помех в помещениях. Некоторые виды радиоволновых датчиков, производят ложное срабатывание в случае искры в выключателях, расположенных в пределах действия прибора. Также их применение затруднено в помещениях с радиопередатчиками, помехи от которых мешают нормальному функционированию датчика движения. В идеальных же условиях, излучающие и фиксирующие отклик сенсоры хороши — они не зависят от уровня освещенности, малочувствительны к загрязнению и к тому же обладают достаточно широким обзорным пространством.

Примечание о настройке детекторов

Большая часть датчиков на рынках позволяют настраивать параметры своей работы. Среди которых — время, сколько будет включен свет после окончания движения в сенсорном поле и общая чувствительность устройства. Последнее значение нельзя выставлять слишком высоким, это приведет только к множеству ложных срабатываний. Особенно последнее касается акустических сенсоров.

Преимущества и недостатки лампы с датчиком движения

Осветительно-следящий узел для контроля за приборами

Следящие модули отличаются удобством эксплуатации, при включении автоматического режима отпадает необходимость ручной регулировки. Универсальные устройства комплектуются различными видами светильников, что расширяет сферу применения.

Периодичность работы осветительно-следящих узлов экономит электроэнергию (до 50 – 70%) и продлевает срок службы. Лампы с датчиком комплектуются с сигнализационной системой оповещения и защищают помещение или местность от непрошеных гостей. Удачным решением считается размещения лампы над входным проемом и настройка в определенном рабочем режиме.

Как безошибочно выбрать датчик движения для включения света

Существуют определенное количество конкретных критериев выбора оборудования для регистрации перемещения:

Место установки. Если датчик будет установлен снаружи помещения, то степень защиты IP прибора должна быть от 55, лучший вариант IP 65. Но если над оборудованием находится защищающее от осадков приспособление типа навеса, то можно использовать IP 44. Эксплуатация устройства включения освещения при перемещении объекта в закрытом помещении таких как дом, дача, гараж и тому подобные возможна с более низкими показателями степени защиты.
Невозможности прохода сигнала. Из-за различных видов и типов датчиков существуют разные возможности препятствия сигналу сенсора. Например, при эксплуатации инфракрасных регистраторов, перед ними не должно быть никаких преград, при применении акустических – отсутствие посторонних звуков и шумов. А вот при использовании микроволновых и комбинированных видов датчико-преобразующей аппаратуры на качество сигнала, практически, никакие внешние факторы не оказывают влияния. Потому их устанавливаю на больших складах, в гаражах, системах аварийного оповещения и сигнализации.
Угол обзора. Если помещение имеет несколько дверных проемов, то лучше эксплуатировать датчик движения с углом обнаружения 360 градусов. Если же помещение снабжено одним входом или является проходным, то можно применить, к примеру, детектор с обзором 180 градусов, который будет направлен в сторону возможного появления человека.
Мощность системы освещения. Мощность устройства обнаружения перемещения напрямую зависит от того, какую мощность электроэнергии потребляет световые приборы. Величина мощности должна быть немного больше, чем значение мощности системы освещения.
Радиус действия. Эффективность работы прибора обнаружения движения для активации системы освещения прямо пропорционально зависит от расстояния его действия. В основном, радиус реагирования датчика колеблется в пределах 6-50 м. Данный параметр несомненно зависит от того, где он применяется. Если в тесном помещении, то можно использовать сенсор с минимальным радиусом действия. А вот для того, чтобы включить световое оборудование вне здания или строения, понадобится более обширная площадь обнаружения движения.
Фотореле. Это дополнительный модуль, которым снабжаются некоторые модели датчиков. Фотореле является детектором освещенности. Принцип действия заключается в том, что если параметр освещенности ниже настроек фотореле, то свет включается, а если выше, то свет остается выключенным. Наличие данного элемента позволяет значительно сэкономить электроэнергию.
Отсутствие возможности обнаружения животных

Параметр датчиков движения, на который тоже надо обратить внимание. Данная функция прибора позволяет избегать провокации сенсора на срабатывание из-за перемещения различных животных, которая сэкономит деньги за свет.

Вышеперечисленные критерии выбора должны помочь правильно выбрать оптимальные и целесообразные регистраторы движения, предназначенные для активации светового оборудования.

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

Устойчивость к износу при частом срабатывании датчика движения;
Низкое энергопотребление;
Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
Не вызывают перегрузки сети при включении;
В некоторых моделях имеется постоянная дежурная подсветка;
Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

Белые – для уличного освещения;
Нейтрально-белые – предназначены для освещения производственных помещений;
Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

Отсутствие шума при срабатывании датчика движения;
Яркость свечения;
Температурный диапазон света 5700-6300К;
Рабочие температуры от -20 до +50°C;
Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
Минимальное напряжение питания 180В, максимальное 240В;
Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
В местах частого прохождения транспорта – тепло от двигателей;
Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

С этим читают:

Понятие об уличных датчиках движения

Прожектор с датчиком движения: особенности выбора, принцип работы и подключение

Светодиодный фонарь с датчиком движения: основные характеристики и нюансы выбора

Установка

При проведении монтажных работ необходимо принимать во внимание местонахождение датчика. Это нужно, чтобы прибор эффективно обнаруживал двигающиеся объекты

На рисунке внизу показано правильное расположение датчика на стене прямоугольной формы. Красными линиями обозначена зона определения человека.

Стандартный датчик определяет нахождение объекта на расстоянии 6 – 15 метров. Такой дистанции достаточно, чтобы обнаружить человека в помещениях малой и средней площади. В больших помещениях применяют цепочки датчиков, работающих в связке друг с другом.

Подключение светодиодной ленты к инфракрасному датчику движения — довольно-таки простая задача, с которой может справиться любой человек, знающий основы электрики и электротехники.

На рисунке выше показана самая простая схема подключения к светодиодной ленте. Условные обозначения:

L — фаза (220 В);
N — ноль;
черный провод — путь коммутированного напряжения от датчика к диодной ленте.

Назначение и принцип работы

Лампочка включается по сигналу, исходящему от детектора движения

Сенсорный прибор выявляет движение объекта в области досягаемости и зоны освещения. Светильник самостоятельно не реагирует на возникшие обстоятельства, но включается или прекращает работу по сигналу, поступающему от детектора.

Предварительно заданная функция на реле активируется при обнаружении двигательной активности в подконтрольной области. Датчик подает сигнал о включении лампы, изменении мощности оптического излучения.

Детекторы движения бывают:

инфракрасные пассивные – составляют более 50% случаев применения;
ультразвуковые активные датчики, микроволновые модели;
комбинированные типы, включающие инфракрасные и фотоэлектрические элементы.

Популярны модули с инфракрасными датчиками, которые активизируются при изменении теплового фона в контрольной области, имеют большую зону осмотра, безопасное излучение и точные настройки.

Микроволновые и ультразвуковые модели относятся к активным вариантам, принимают излучение определенной длины, не реагируют на атмосферные воздействия. Неблагоприятно действуют на животных, имеют ограниченную зону охвата.

Сумеречные выключатели дают сигнал о выдаче светового потока при изменении яркости окружающей среды. Автоматика останавливает работу лампы с рассветом. Компоненты можно встроить в любой тип светодиодной лампы.

Спектр использования

Производители сейчас стараются делать максимальный упор на отсутствие проводов практически в любом сегменте техники. Исключением не стали и осветительные приборы, подведение питания к которым, порой, затруднительно, или же невозможно.

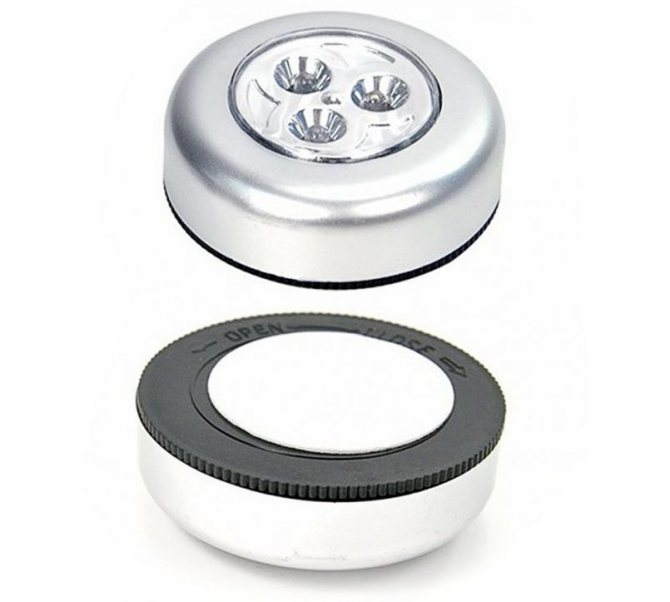

Настенные беспроводные светильники или же мобильные будут полезны и в качестве ночника, и в качестве освещения на улице или в гараже. Такая конструкция поможет подсветить труднодоступные места, а также спасёт при внезапном отключении электричества.

Беспроводные светильники с аккумулятором помогут организовать декор помещения, а также будут очень полезны в качестве аварийного освещения.

Светильник сд герм СПП-Д 2303 12Вт 230В 4000К 960Лм с датчиком движения круг IP65 LLT

Фото:https://market.yandex.ru

Светильник с яркими светодиодами, созданный специально для эксплуатации в тяжелых условиях. Модель обладает защитой от пыли и влаги по стандарту IP65, диапазон рабочих температур составляет от -10 до +35 °С. Прибор отличается достаточно компактными размерами пластикового корпуса. Угол работы микроволнового датчика движения достигает 120°, диапазон обнаружения около 6 метров. Установка возможна как на стену, так и на потолок, для этого в комплекте есть все необходимые крепежные элементы. Светильник хорошо приспособлен для работы на улице, так как может выдерживать прямые потоки воды во время ливня в течение длительного времени. Время задержки освещения настраивается, нижний порог составляет всего 5 секунд, а верхний – до 30 минут. Свет от лампы рассеивается под углом в 180°.

Светильник сд герм СПП-Д 2303 12Вт 230В 4000К 960Лм с датчиком движения круг IP65 LLT

Достоинства:

настраиваемое время задержки
большой угол рассеивания света
яркие светодиоды
высокая степень защиты от воды и пыли
компактные размеры
