Как сделать лестницу из профильной трубы своими руками

Сборка конструкций

Справившись с самой трудной задачей, с расчётами, приступают к разметке профиля и созданию каркаса по чертежам. Этот процесс несложный, поэтому переходят непосредственно к свариванию элементов из труб. Некоторые предпочитают соединение на крепежах, но это намного сложнее и занимает довольно много времени. Далее подробно разберём, как сварить лестницу из профильной трубы.

Собираем маршевый пролет

Монтаж самодельной маршевой конструкции зависит от её вида:

• крепление на одной усиленной профтрубе;
• сваривание элементов и образование ломаных косоуров.

На одной профильной трубе

Для первого варианта необходимо приобрести профтрубу с сечением 150×150 мм. Она обеспечит надёжную прочность. Для проступей необходимо обеспечить опоры. В их качестве выступают листы металла 3-4 мм, ширина которых должна составлять ½ значения проступи на схеме.

Варить подставки для ступеней на трубе можно несколькими способами:

1. В местах крепления ступеней с определённым шагом привариваются заранее подготовленные листы, служащими подставкой для ступенек. Но на одном сварочном шве элементы нагрузку не выдержат. Следует обеспечить им подпорку. Её роль могут сыграть кусочки арматуры из такого же листа или профиля меньшего сечения. Но, специалисты отмечают, что эстетика такой лестницы не на высоком уровне.

2. Дизайн второго варианта намного привлекательней. Для начала нарезаются детали опоры из такой же трубы, что и несущая деталь. Один из торцов срезается под углом наклона лестницы. В этом месте опоры привариваются к основе. Со второго конца навариваются пластины для ступеней.

Нагрузка на лестницу получается немалая, особенно в точке касания основной трубы к полу. Нужно распределить нагрузку равномерно. В месте касания опорной трубы с перекрытием нужно наварить пластину из металла толщиной от 5 мм.

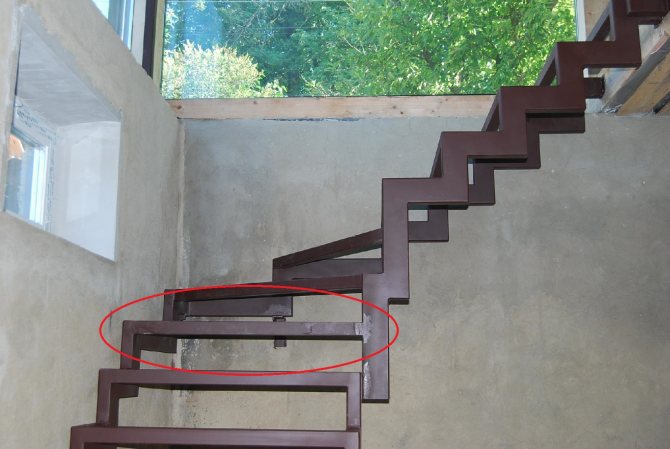

На ломаных косоурах

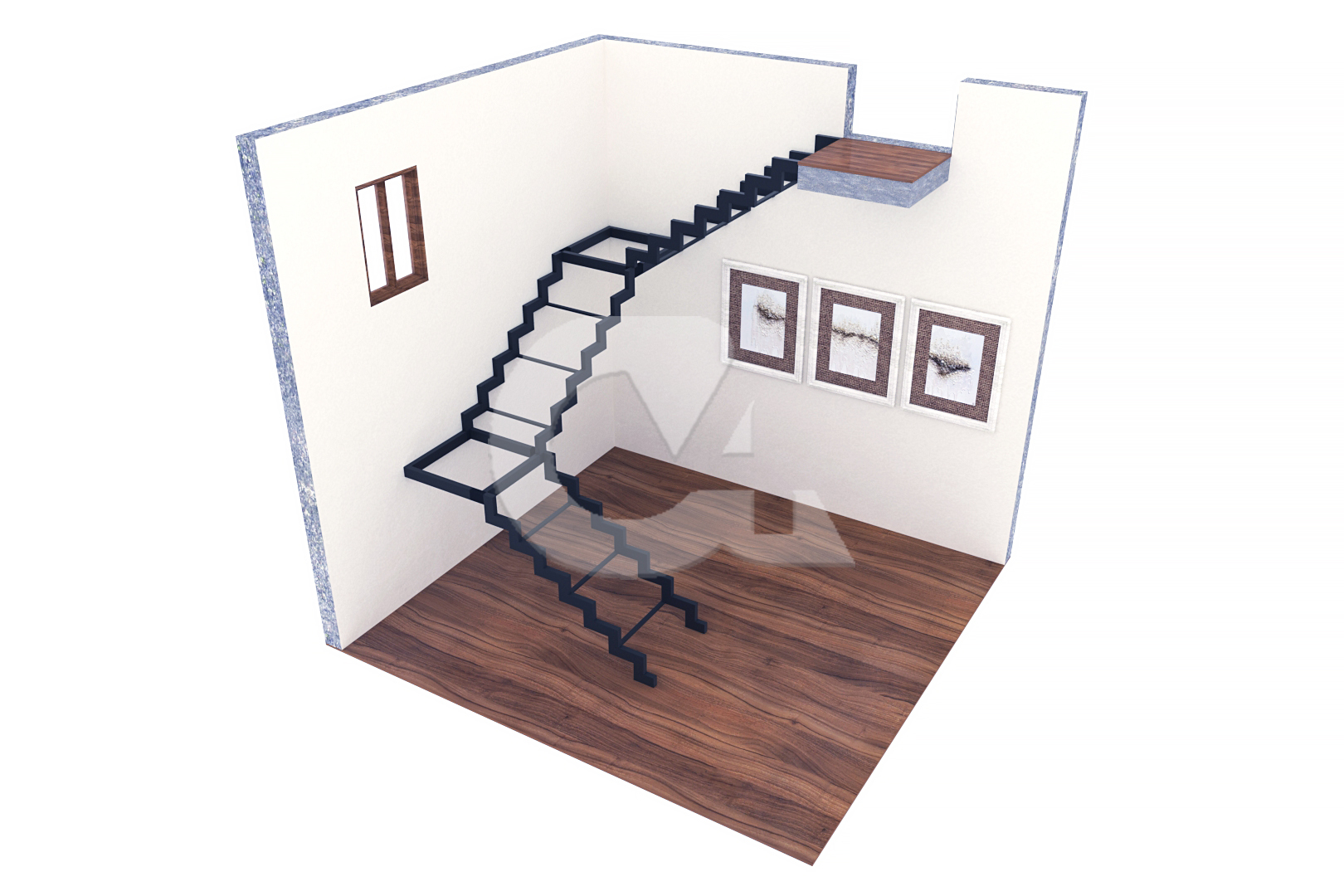

Следующий вариант каркаса лестницы из профильной трубы – ломаный марш, заменяющий балки в деревянных изделиях. К его плюсам относят низкую стоимость и небольшой вес, если сравнивать с изделием на одной трубе. Трубы приобретаются с сечением 40×60 мм. Допускается чуть больше, но не меньше.

Статья по теме: Как рассчитать лестницу на второй этаж: оптимальные параметры

Сварка каркасной детали производится также двумя способами:

1. Сначала нарезают заготовки, соответствующие размерам проступи и подступенка с добавлением толщины материала. Затем последовательно элементы сваривают под прямым углом и получают готовый косоур. К недостаткам такого способа относят громоздкую работу по свариванию и возможность неравномерного соединения.

2. Второй способ сварки боле эстетичный и относится к одному из лёгких. Необходимо в трубе с одной стороны вырезать болгаркой деталь в виде равнобедренного треугольника. Одна сторона материала остаётся не тронутой. После этого трубу сгибают до образования прямого угла, выполняют фиксацию стыков.

Сборка винтовой конструкции

Монтаж самодельной винтовой лестницы начинают с установки трубы-опоры строго вертикально. В её роли должна служить деталь с круглым сечением и как можно большей толщины. Это обосновано огромной нагрузкой на неё. На полу у основания опоры устанавливается толстая и надёжная площадка. Во время проведения строительных работ сваривается крестовина и заливается бетонной стяжкой.

Далее переходят к опорам под ступени. Их также можно сделать двумя способами, в зависимости от сечения профильной трубы:

1. Из металлопрофиля с сечением 20×20 мм или 30×30 мм свариваются детали. Должна получиться форма, повторяющая периметр будущих ступеней. Чтобы не мучится с подгонкой по размеру каждой детали, можно предварительно сделать лекало. Из деревянных брусков формируется нужная форма и крепится на лист фанеры. Остаётся внутрь вставлять металлические отрезки и сваривать их между собой.

2. Для второго способа приобретаются трубы с сечением 40×60 мм. Для сварки нарезаются элементы, равные рабочему радиусу. На каждый их торец навариваются детали с таким же сечением и длиной чуть меньше размеров проступи в виде литеры «Т».

После подготовки опор их приваривают к круглой основе лестницы в местах расположения ступеней согласно проекту. Для большей надёжности опору под ступени усиливают подпоркой, прикреплённой к основе.

Преимущества и недостатки такой лестницы

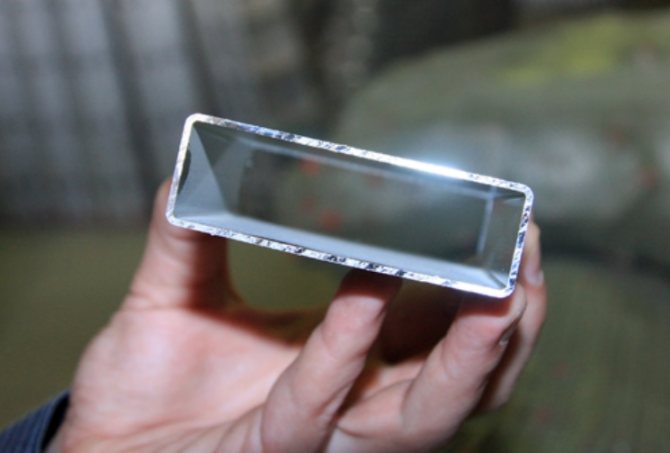

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

Недостатки таких лестниц:

• Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
• Легкие конструкции при спуске-подъеме немного пружинят.
• Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
• Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Особенности проектирования

Разнообразие видов лестниц небольшое: маршевая лестница, винтовая, приставная и стремянка.

Приставная маршевая лестница – самая простая по конструкции. Берутся два отрезка трубы длиной 2–3 м и соединяются между собой ступеньками. Их тоже можно сделать из отрезков трубы длиной 40–50 см. Соединения лучше выполнять сваркой. Но такая лестница годится для эпизодических применений. А в доме нужна стационарная лестница, связанная с конструктивными элементами самого дома.

Основные конструктивные различия межэтажных лестниц можно свести к двум решениям. Лестницы, построенные на косоурах, когда ступени кладутся сверху на опору, и лестницы, построенные на основе тетивы, когда ступени крепятся к опорному элементу торцом.

Косоур – это элемент каркаса лестницы, расположен под ступенями. Бывает прямолинейным в виде одной балки по оси марша или двух параллельных, сдвинутых к краям.

Тетива – это элемент каркасы, прикреплённый к торцам ступеней.

Количество ступеней определяется простым арифметическим подсчётом. Длина марша, например 300 см, поделённая на глубину ступени (обычно это 30 см), даёт количество ступеней в одном марше, в примере это будет 10 штук.

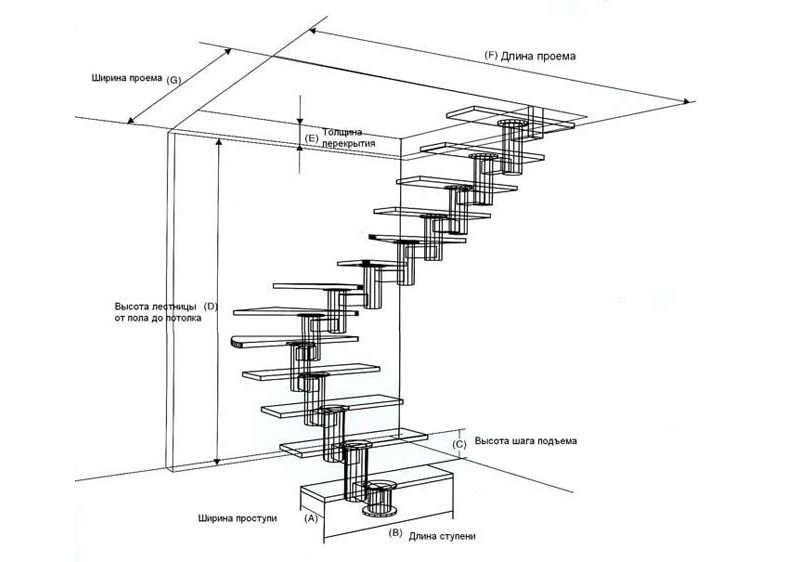

ФОТО: viascio.ruРазмеры лестничной конструкции

Маршевый вариант

Лестница может состоять из нескольких маршей: одного, двух или трёх. Марши стыкуются между собой через поворотные площадки. Маршевая конструкция состоит из одного или нескольких пролётов. Их соединяют поворотные площадки или забежные ступени. Это ступени оригинальной формы, их стороны не параллельны. Такие поворотные комбинации экономят жилую площадь. Каркас получается более прочным. Увеличение крутизны марша позволяет сэкономить ещё большую площадь, но ходить по такой лестнице гораздо тяжелее.

ФОТО: o-trubah.comМежэтажная лестница в маршевом исполнении

Винтовая модификация

Винтовая компоновка лестницы позволяет сэкономить ещё больше жилой площади. Она смонтирована вокруг центральной стойки на косоуре спиральной формы. И ступени у неё не прямоугольные. Вид у лестницы оригинальный, площадь она занимает минимальную, но ходить по ней неудобно – двоим не разойтись. А поднять на верхний этаж большой телевизор вообще невозможно. Это лестница на любителя.

Стремянка

Проектирование стремянки подчиняется цели её создания. Это явно переносное изделие, и вес её должен быть минимальным. С ней придётся бегать по саду, таская в руках в сложенном виде. И в доме она может потребоваться в разных комнатах, ведь не каждому мужчине его собственный рост позволяет поменять лампочку в люстре на потолке. Вот тут стремянка поможет. И в рабочее состояние её нужно приводить одним движением.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

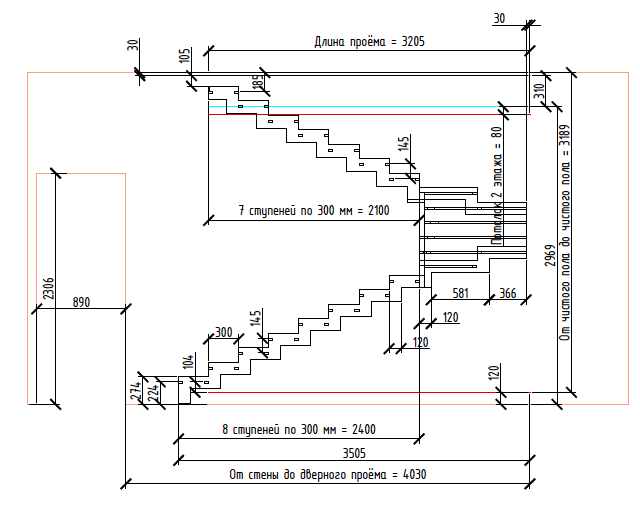

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

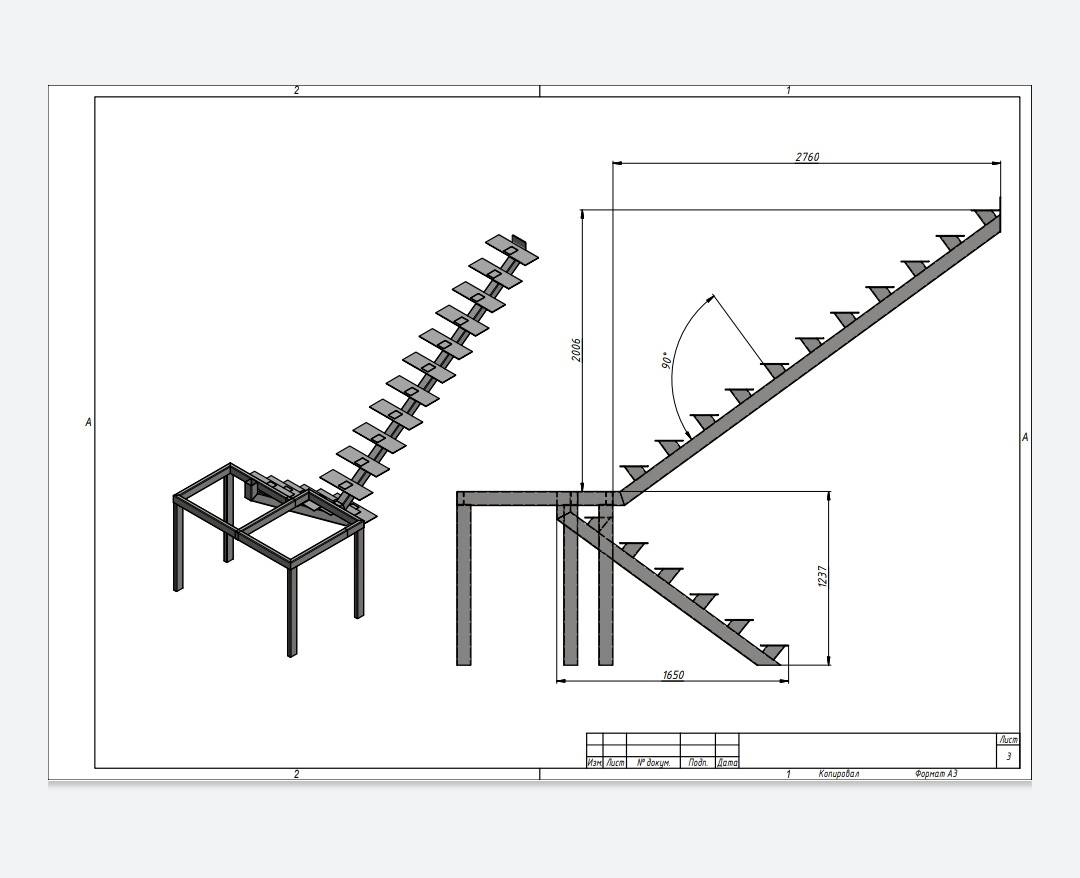

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Виды лестниц, которые можно изготовить из профильных труб

Профильная труба — наиболее прочный материал для создания каркасов для построек любого типа, в том числе лестниц.

Из профилей выполняются:

• Маршевая лестница — конструкция из двух балок, расположенных на одном уровне, на которые устанавливаются ступеньки. Балки или косоуры поддерживают ступеньки снизу. Лестница бывает одноуровневой или двухуровневой, когда состоит из двух рядов в одном пролете.
• Винтовые лестницы состоят из одного косоура, вокруг которого крепятся ступени, закрепленными с другой стороны перилами. Сложная конструкция — крутая и не очень удобная, которую самостоятельно сделать мало кто может решиться.
• Больцевые — лестницы, ступени которых крепятся к прочной стене болтами или больцами. При этом используется только одна балка-косоур из профиля.
• Стремянка — приставная мобильная лестница для выполнения определенных задач: выполнения каких-либо действий на определенной высоте. Такая лестница должна быть устойчивой и желательно, легкой, чтобы ее просто было переставить в нужное место, не прилагая сверхусилий.

Разновидности лестницы-стремянки

Стремянка может быть односторонней, а может быть выполнена из двух частей. Устойчивость в первом случае достигается просто за счет стены, которая служит опорой.

Во втором случае, стремянка не нуждается в опоре, обе части устанавливаются под определенным углом наклона и скрепляются между собой навесом, который удерживает обе части. Помимо этого для фиксации лестница может закрепляться дополнительным ремнем, который не дает частям менять угол наклона, т.е разъезжаться. Обе части могут быть одинаковыми, либо одна из них выполняется просто в виде опоры, без ступеней.

Первый вид — самая простая приставная лестница, состоящая из двух параллельных опор, между которыми крепятся ступеньки-перекладины. Это приспособление отличается легкостью, хотя это довольно прочное, которое изготовить достаточно просто. Двусторонняя стремянка ненамного сложнее, поэтому сделать своими руками такую конструкцию не представляется сложным.

Приставная лестница своими руками из металла

Приставную лестницу из металла изготовить легко, если следовать инструкции по изготовлению. Если у Вас есть сварочный аппарат и маска, тогда процесс займет небольшое количество времени. При помощи данного аппарата можно закрепить ступени к тетиве надежно.

Пошаговая инструкция по изготовлению приставной лестницы:

• Разрезаем профильную трубу на равные части для ступеней;
• Просверливаем в этих трубах отверстия для болтов;
• Делаем разметку на двух длинных трубах;
• Закрепляем ступени к двум боковым профилям при помощи болтов;
• Надеваем на ножки лестницы наконечники.

Первый шаг: нужно нарезать профиль (с прямоугольным сечением) длиной 1,65 м на пять равных частей по 0,33 м.

Второй шаг: аккуратно просверлить отверстия на одинаковом расстоянии для элементов крепления.

Третий шаг: нанести разметку для ступеней на профилях длиной в два метра. Расстояние между ними должно составлять 0,35 м.

Четвертый шаг: вкручиваем болты, фиксируем при помощи гаек. Ступени лестницы должны быть в неподвижном состоянии, чтобы конструкция лестницы не расшаталась со временем.

Пятый шаг: не забудьте надеть наконечники на ножки лестницы, чтобы не упасть с нее во время эксплуатации.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.

Маршевая

Маршевая лестница состоит из одного или нескольких пролетов, соединяющих межэтажные маршевые площадки и этажи. Ступени в пролетах опираются на один или несколько косоуров, пролеты имеют прямоугольную форму, ступени также представляют собой прямоугольники. Косоуры бывают прямыми и ломаными.

Одномаршевые лестницы устанавливаются в просторных холлах или длинных широких коридорах, чаще используют привычную двухмаршевую конструкцию – ее можно установить в лестничную клетку. Маршей может быть и больше. Одномаршевая лестница удобна тем, что в пространстве под лестницей можно оборудовать кладовую, гардеробную или небольшой санузел.

Удобство одномаршевой лестницы зависит от угла наклона. Крутой угол наклона косоуров делают обычно у маршей, ведущих на чердак или в подвал – редко посещаемые помещения.

Винтовая

Винтовые лестницы часто устанавливают в жилых помещениях – например, гостиных. Они очень оригинальны и декоративны, компактны, но не очень удобны в использовании. Достоинством маленькой лесенки является компактность — ее можно разместить в круге диаметром 1600 мм. Винтообразные конструкции устанавливаются обычно в маленьких домах в целях экономии места (в больших домах может быть установлена винтовая лестница для красоты и маршевая для прочих целей).

Консоли для ступеней крепятся к центральной опоре по винтовой линии, по наружному периметру на консоли устанавливаются опоры для перил – снаружи лестница закрывается решеткой, добавляющей жесткости конструкции.

Ступени имеют треугольную форму, при спуске и подъеме желательно держаться руками за перила для безопасности, подниматься с предметами в руках очень неудобно. Самый существенный недостаток – невозможность поднять на второй этаж сколько-нибудь крупные предметы меблировки.

Второй существенный недостаток такой – сложность проектирования и особенно изготовления.

В больших домах можно установить поворотную лестницу с большим углом поворота и прямоугольными ступенями – она очень эффектно смотрится, по ней удобно ходить и носить вещи, но она занимает много места. Обычно такие сооружения имеют роскошную отделку в старинном стиле и служат украшением больших особняков.

Стремянка

Это самый простой вид лестницы – две соединенных между собой прямоугольный конструкции из труб, ступеньки-перекладины могут быть с одной стороны или с обеих. Рамы соединяются между собой с помощью специального шарнира. На нижней стороне стоек закрепляют треугольные заостренные наконечники.

Как сделать каркас металлической лестницы из профильной трубы своими руками: чертежи, расчет

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле. Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами. Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию. Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

Виды лестниц из профильной трубы

Профильная труба как разновидность строительного материала завоёвывает у строителей всё большую популярность. Из неё делают заборы и ограждения, ворота и калитки, парники и теплицы и многие другие полезные на даче вещи. Пригодилась профильная труба и для строительства межэтажных и садовых лестниц.

Профильная труба – это действительно труба, но не круглого сечения. Она может быть квадратной, прямоугольной, ромбической, многоугольной, но только не круглой. Изготавливается она продольной формовкой металлической полосы на прокатном стане. Место стыковки двух крайних граней проваривается. При равной толщине стенок профильная труба на изгиб получается немного прочнее круглой за счёт вертикальных плоских граней.

Из профильной трубы изготавливают самые разнообразные лестницы: стационарные и приставные, одномаршевые и многомаршевые, прямолинейные и винтовые и многие другие варианты.

Изготовление стремянки начинается с изготовления двух А-образных конструкций. В верхней точке «буквы А» устанавливается шарнир. У срединной перекладины на одном краю тоже устанавливают шарнир, а на другом краю – крючок. Раздвинутые стойки и установленная горизонтально перекладина формируют «букву А». Две буквы наверху соединяются откидной площадкой, а стойки соединяются ступеньками. Это положение наибольшей устойчивости. Стремянка удобна и в саду, когда надо достать яблоки с верхних веток, и дома, когда приходится вкручивать новую лампочку в потолочную люстру.

Более серьёзные варианты – это внутридомовые межэтажные лестницы. В этом случае самый простой вариант будет в виде одномаршевой лестницы. Правда, она и места занимает больше. Но под лестницей можно сделать шкаф с полками для хозяйственных вещей, оборудовать мини-кладовку. Там и туалет иногда обустраивают.

Преимущества и недостатки

Лестничный каркас, изготовленный из профильной трубы, имеет массу преимуществ перед конструкциями, выполненными из других материалов:

• высокая прочность;
• продолжительный срок эксплуатации;
• быстрота изготовления лестничной основы из профильной трубы;
• возможность реализации любых форм конструкций путём использования разных элементов крепления;
• невысокая стоимость строительных материалов.

При этом металлические сооружения имеют несколько недостатков:

• Из-за значительной массы каркаса в качестве остальных элементов лестницы приходится использовать более лёгкие и менее прочные материалы, такие как дерево, пластик и стекло.
• Для изготовления крепкой и красивой конструкции все основные соединения необходимо выполнять с помощью сварочного аппарата, то есть необходим опыт работы с этим оборудованием.

Подготовка материала и инструмента

Для обустройства понадобятся:

• профильная труба в необходимом количестве;
• сварочный аппарат и электроды;
• болгарка и специальные круги;
• уголок металлический;
• основа для ступеней (проступь), она делается из камня, дерева, пластика;
• молоток;
• перфоратор и сверла.

Не следует забывать о технике безопасности: сварочные очки и защитный костюм – обязательные элементы сварочных работ.

Не забываем подготовить инструмент

Сборка системы

Разбираясь, как сварить и собрать лестницу из металлического профиля, следует учитывать разные конструктивные решения.

Конструкция из металлического профиля может состоять из тетивы (двух несущих балок с закрепленными между ними ступенями, она может сооружаться с применением одного или двух косоуров). Это зависит от предпочтений хозяев дома. Центральный ломанный косоур изготавливается из отдельных деталей методом сварки. Два отрезка металлического профиля свариваются под прямым углом.

Часто используют центральную балку из стальной профильной трубы, к ней сверху привариваются специальные подставки, на которые устанавливаются проступи. Следует учитывать, что конструкция с центральным косоуром должна выдерживать большие нагрузки, соответственно, необходимо использовать трубу с толщиной стенок не менее 6 мм.

Лестница из металлического профиля на двух косоурах, расположенных по краям, более прочна и надежна. При изготовлении необходимо следить, чтобы два косоура для лестничного марша полностью совпадали между собой. Поэтому детали для сварки должны располагаться на идеально ровной поверхности. Лучше всего использовать стол. Расположенные под прямым углом элементы косоура прихватываются сваркой, сначала с одной, потом с другой стороны, а после – качественно проваривается. Правильное изготовление косоура – залог безопасности и красоты всей конструкции.

Обычно используют металлический профиль 40×60 см, он обеспечивает оптимальное соотношение легкости и надежности конструкции. Если планируется тяжелый материал для проступей, к косоурам приваривается металлический уголок, образующий рамку.

Установка ступеней

Для установки ступеней в косоурах предварительно просверливаются сквозные отверстия. Проступи можно крепить с обратной стороны при помощи саморезов. Между косоуром и проступью необходимо установить небольшую подложку из фанеры, кусочка линолеума или нанести полоску силиконового герметика, это избавит ступени от скрипа. Часто они крепятся с внешней стороны с помощью болтов с декоративными головками. Через некоторое время после начала эксплуатации следует дополнительно подтянуть крепежные элементы.

В качестве элемента крепления ступеней лестницы можно использовать металлическую футорку, дополнительно закрепленную в деревянной проступи при помощи клея. Такое крепление позволяет несколько раз перемонтировать ступени при необходимости.

Покраска конструкции

Аккуратно изготовленные и отшлифованные элементы лестницы из металлического профиля легко покрываются антикоррозийным составом, грунтовкой и окрашиваются. Для окраски часто используют молотковые краски или автомобильные эмали. Чтобы окраска была качественной, пользуются краскопультом. Именно поэтому она выполняется до установки проступи и подступенков. Можно использовать для окраски маленький валик.

Монтирование ограждений

Ограждение лестницы может быть различным: кованые элементы, металлические или деревянные балясины, прозрачные или цветные пластины из стекла или пластика – фантазии есть, где разгуляться. Следует помнить, что если в доме есть маленькие дети, ограждение лестницы должно быть особенно продуманным – малыш не должен пролезть между элементами ограждения или застрять между балясинами. Высота перил должна быть не менее 90 см, в доме с детьми, престарелыми людьми и инвалидами — 120 см.

Не забываем про ограждения

Ограждения могут крепиться к ступеням или привариваться к тетивам лестницы. Часто дополнительно монтируются опорные столбики по краям маршевого пролета. Это делается для повышения безопасности. Для крепления деревянных деталей к ступеням используют специальные шпильки. Балясины закрепляются на подперильник шурупами, а сверху монтируются перила. Их чаще всего делают деревянными или пластиковыми. Дерево хорошо обрабатывают и покрывают несколькими слоями лака.

https://youtube.com/watch?v=7wi5tXIUkTQ

Как сделать каркас металлической лестницы из профильной трубы своими руками: чертежи, расчет

Подсказка: Лучше всего для лестниц использовать квадратную металлическую трубу с сечением 40*60, это самый подходящий вариант. Если использовать трубу с меньшим сечением, то результат получится таким же, как и в случае с уголком, а если выбрать очень большие, то они будут выглядеть некрасиво и грубо.Очень часто между лестницей и стеной оставляют щель, чтобы можно было покрасить стену или поклеить обои. В таком случае стоит конструкцию дополнительно укрепить костылями, которые вбиваются в стенку, крепят их под основной внутренней трубой и подваривают ко всей конструкции.

Рекомендация: Чтобы процесс сборки сложной по конструкции лестницы не стал головоломкой, детали стоит на этапе резки труб пронумеровать, от нижней к верхней.Когда необходимо сделать надежное и долговечное изделие всегда идет речь о металле. Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

Параллельно один к другому ставили два швеллера;
С помощью металлического уголка приваривались контуры между швеллерами;
Крепилась ступенька из дерева, или же металлическая рельефная конструкция.

Нельзя забывать о том, что ступени должны монтироваться на уже готовую окрашенную конструкцию, чтобы избежать порчи материала ступеней, за исключением случаев, когда проступи выполнены из металла.Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль. Чтобы правильно определиться с этим параметром, можно обратиться к данным, представленным в данной таблице.

При этом длина марша исчисляется между точками опоры. То есть, можно предусмотреть элементы усиления – стойки, упирающиеся в поверхность пола и косоур, чтобы сделать свободную длину пролета меньше, если в этом возникает необходимость. Если по ряду причин необходима постройка лестницы с забежными ступенями, то придется тщательно просчитать ее параметры, так как конструкция должна полностью отвечать существующим правилам безопасности передвижения по ней. Подробная информация о том, как создать проект и произвести необходимые расчеты для последующего монтажа, предлагается в статье нашего портала “Забежная лестница своими руками . а почему бы не сделалть лестницу вертикальной(тогда профиля 20х40 за глаза и поперечины 20х20) с выносом сантиметров 30 и промежуточным креплением по середине к стене (по типу пожарных лестниц на зданиях) mahmut написал : Может фермой сварить? Прожилину из двух поясов 20*20*1,5 Максимальный прогиб в середине – там расстояние между поясами увеличивать.

Необходимые инструменты и материалы

Прежде чем начинать разговор о необходимых инструментах и материалах, скажем, что список нужных вещей будет варьироваться в зависимости от того, какой вариант было решено реализовывать. То есть может произойти так, что материалы, нужные для создания деревянного варианта, окажутся совершенно бесполезными, если будет делаться стальная лестница или стремянка из полипропиленовых элементов.

Перед формированием такой вещи из дерева следует приготовить цепи спецконструкции с длиной не менее полуметра, что потом окажутся своего рода фиксаторами. Каждое звено должно быть выполнено из 1,5-2-миллиметровой проволоки толщиной, а длина самого звена должна быть не больше сантиметра. И еще потребуются 4 скобы полукруглой формы, чтобы зафиксировать цепь.

В случае с другой конструкцией, нам потребуется иметь под рукой:

• молоток;
• дрель;
• рулетку для проведения замеров;
• пилу.

Кроме того, потребуются бруски из дерева и так далее. Но также при реализации металлического варианта будут нужны:

• металлопрофиль;
• металлические трубы;
• резиновые накладки на ступеньки;
• петли;
• башмаки;
• резиновые ножки;
• болгарка;
• сварка;
• угольник;
• электродрель;
• маркер;
• крепежи-метизы;
• ремни;
• лоток.

А это можно узнать, когда у вас на руках есть такая вещь, как чертежи.

Винтовая лестница из профиля и трубы

Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.

Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются

Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску. Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика

Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.

В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу

Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.

От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.
