Канализация в частном доме: проект, устройство, схемы, как провести своими руками

Метод утепления труб с помощью электрокабеля

Выбирая чем утеплить канализационную трубу на улице, рекомендуется обратить внимание на современный и высокоэффективный метод, завоевавший множество хороших отзывов. Это утепленные трубы для канализации с помощью электричества. Актуально в тех районах, где температура в зимний период бывает меньше -15 градусов C

Кабель может быть пропущен как поверх трубы, так и внутри неё, после чего подключается к сети через автомат. Кабель позволит прогревать коммуникации в любую погоду

Актуально в тех районах, где температура в зимний период бывает меньше -15 градусов C. Кабель может быть пропущен как поверх трубы, так и внутри неё, после чего подключается к сети через автомат. Кабель позволит прогревать коммуникации в любую погоду.

Прокладывается греющий кабель для канализационных труб вдоль всего трубопровода и крепится алюминиевым скотчем, после чего конструкция оборачивается слоем теплоизолирующего материала. При этом пластиковые трубы перед прокладкой кабеля рекомендуется обернуть фольгой, для равномерности распределения тепла. С металлическими трубами это не нужно.

Утепляя трубы таким способом, стоит заранее позаботиться об автономных источниках электроэнергии, запасном генераторе.

Различают несколько видов греющих кабелей:

1. Резисторный с терморегулятором;
2. Саморегулирующийся с автовключением;
3. Зональный – для локальных участков канализации.

Первый вариант сам по себе дешёвый, но при использовании электропотребление ощутимо возрастёт, что не самым лучшим образом скажется на бюджете жильцов. В перспективе саморегулирующийся кабель окажется выгоднее.

Он автоматически регулирует подачу электричества в зависимости от температуры окружающей среды, исключая перегрев или замерзание системы. Но в любом случае утепление с помощью электрокабеля повлечёт значительные капиталовложения.

Схема канализации для слива воды в частном доме

Прежде чем приступить к монтажным работам, следует составить строительную документацию, в частности схему разводки канализационной сети в загородном коттедже. Когда требуется сделать слив воды в частном доме, который уже построен, необходимо разработать отдельный проект либо обратиться к профессионалам, чтобы они произвели все необходимые расчеты.

1. Выполняем чертеж

Прежде всего необходимо разработать проект канализационной системы, учитывая особенности вашего участка, а также придерживаясь правил СНиП. Многие решают своими силами создать проект, не обращаясь к профессионалам.

Каковы первые действия, если вы планируете самостоятельно сделать слив воды в частном доме? Сначала создаем чертеж, для этого выбираем оптимальную схему, подходящую под ваши требования, изучаем, как канализация будет работать.

2. Учитываем важные моменты перед созданием проекта:

Когда в районе есть центральная канализация, можно ли просто подсоединиться к ней либо же придется дополнительно очищать сточные воды? Какую нагрузку канализация будет испытывать? Чтобы определить этот параметр, важно учитывать, сколько домочадцев в вашей семье, а также количество точек водозабора. Важно определить уровень промерзания грунта, чтобы достаточно заглубить канализационный выпуск

Необходимо уточнить уровень грунтовых вод. Если УГВ высокий и зеркало грунтовых вод находится близко к поверхности, помимо канализационной системы, придется делать ливневку. Нужно провести оценку особенностей рельефа территории, чтобы выяснить, получится ли сделать самотечную систему

Если такой возможности нет, необходимо купить фекальный насос и определиться с местом его расположения.

Эксплуатация канализационной системы в частном доме

Устройство канализации на даче своими руками: правила монтажа

Начинать монтаж канализационной системы лучше всего с дома.

Канализация на даче своими руками фото чертежи

Основная задача при прокладке труб внутри дома – обеспечение максимально плавного стока отработанных жидкостей. Стоковые линии внутренней канализации начинают монтироваться от выпуска.

Дачная канализация своими руками: организация выпуска

Для того чтобы избежать проблемы нестыковки внешней и внутридомовой составляющих системы, монтажные работы лучше начинать именно с выпуска (часть системы, соединяющая выход труб из дома с линией, ведущей к очистной установке).

Выпуск монтируется ниже глубины промерзания почвы, величина которой различна для каждого района (устанавливается СНиП 2.02.01-83). Для этого в фундаменте пробивается отверстие, устанавливается задающая уклон гильза (кусок трубы диаметром 13-60 см) и закладывается отступной патрубок. После установки гильза фиксируется цементным раствором.

Автономная канализация на даче: порядок действий

1. Первым делом производится соединение сантехники с гидрозатвором и змееподобной трубкой, что защитит помещение от проникновения неприятных запахов.
2. Теперь необходим монтаж первой трубы к канализационному гидрозатвору.
3. Выполняется переход присоединением к вертикальной трубе горизонтальной. Используется два пластиковых колена, согнутых под углом 45 градусов.
4. Если стояк расположен далеко, необходимо проложить трубу под уклоном в три сантиметра на один метр длины до ближайшего стояка или соединить с линией канализации, идущей от другой сантехники.
5. Требуемый уклон задается при помощи специальных хомутов, закрепляемых на стене или полу, их располагают на расстоянии около двух метров.
6. Установка ревизий для удаления засоров. Данная деталь необходима после каждого поворота канализации и в домах с более, чем двумя этажами.
7. Соединение труб с диаметрами 50 и 100 мм делается с помощью специального переходника.

Советы специалистов по внутренним работам

При проведении внутренней канализационной системы прокладку водопровода и канализации лучше делать в одной штробе. Это позволит сократить объем монтажных работ и время на их проведение.

Правильный сток внутри частного дома всегда должен быть под уклоном:

• для трубы диаметром 50 мм – 3 см на 1 метр длины;
• для 100 мм и более – 2 см на 1 метр длины.

Применение фановой трубы для вентиляции необходимо:

• если в доме несколько этажей;
• если диаметр стояка 50 мм и меньше;
• если имеется система, создающая мощный поток стоков (например, бассейн).

Дачная канализация: наружные работы

Основная задача наружной канализации – вывод отработанных жидкостей (стоков) из системы. Состоит из прямой трубы, идущей от выпуска до очистной установки (отхожая яма или септик).

Труба под уклоном прокладывается на глубине промерзания почвы или ниже (зависит от региона, средняя глубина от поверхности составляет 70-80 см). При необходимости, утепляется вспененным полиэтиленом либо минеральной ватой (поверх защищается пластиковым коробом от сырости).

Схема устройства внутренней канализации в частном доме

Устройство канализации для частного дома своими руками требует определённых знаний, схема ниже поможет понять, какие моменты вы ещё не успели учесть в вашей схеме.

Схема устройства внутренней канализации с учётом наклона труб

Для тех, кто не знает, как сделать канализацию в частном доме правильно, представляем чек-лист возможных ошибок прокладки канализации в частном доме:

1. Сливная вода застаивается в трубах, возникают засоры. Это происходит чаще всего по причине нарушения коэффициента уклона труб. Соответственно, твёрдые элементы стоков просто не вымываются из канализации.
2. К таким же неприятностям могут привести неправильно присоединённые отводные трубопроводы. Правильный их монтаж предполагает наличие тройников и крестовин.
3. К излиянию сточных вод из систем вывода (а попросту выход нечистот на поверхность из унитазов и раковин) может привести неправильное подключение стоков от электроприборов.
4. Для прочистки стоков в местах поворотов необходимо установить смотровые и ревизионные люки.

Состав канализационной системы

Любую канализационную систему можно условно разделить на три основные части:

• внутридомовые коммуникации, представляющие собой объединение стоков от каждой точки в единый коллектор,
• наружные (или внешние) трубопроводы, соединяющие место выхода коллектора из дома (в некоторых случаях в трубопровод врезаются отводящие трубы из бани или летнего душа) и приемное устройство,
• собственно приемное устройство.

Приемное устройство может являться накопителем или очищающим сооружением.

• Выгребная яма без дна осуществляет частичную почвенную фильтрацию стоков, однако, живущие в грунте бактерии способны осуществлять переработку включений только в том случае, если количество стоков не превышает одного кубометра в сутки. Так же, как и герметичные модели с дном, требующие откачки содержимого с помощью ассенизаторской машины, такая конструкция больше подходит для дачи, чем для дома с постоянным проживанием.
• Готовые септики известных производителей – это тщательно разработанные и проверенные эксплуатацией конструкции, требующие очистки намного реже, чем более простые устройства. Сэкономить средства можно, построив септик своими руками.
• Локальные очистные станции (ЛОС) – достаточно дорогие и требующие подключения к электросети сложные устройства, которые в то же время способны удалять из стоков и перерабатывать до 98% примесей, образуя пригодную для полива воду и ил, который можно использовать как органическое экологически безопасное удобрение.

Подбор материалов

Через систему внутренней канализации сточные воды выводятся из зданий и транспортируются посредством наружного трубопровода в очистные сооружения – центральные или локальные (септики).

Чтобы Ваша канализация справлялась со своими задачами эффективно, Вы обязательно должны знать, как проложить канализационные трубы на своем участке.

Для строительства внешней канализационной системы целесообразно использовать гладкие полимерные трубы оранжевого цвета:

• полиэтиленовые (ПЭ);
• полипропиленовые (ПП);
• поливинилхлоридные (ПВХ).

Если глубина укладки значительная или на канализационные трубы предполагается воздействие динамической нагрузки (в случаях прохождения канализации под пешеходными и автомобильными дорогами), лучше предпочесть гофрированные двухслойные трубы из ПЭ или ПП.

Соединение полимерных труб происходит посредством фасонных изделий – переходников, муфт, отводов и др.

Окрашивание труб в оранжевый указывает на их назначение – для наружной канализации, они более долговечные и прочные, нежели изделия серого цвета, используемые при строительстве внутренних трубопроводов.

Проложенные под землей трубы для внешней канализации менее подвержены коррозии, разрушениям и при укладке с верным уклоном не создают засоров благодаря гладкой структуре внутренней стенки. Максимальная допустимая глубина залегания таких труб в грунт – 3 м.

Технология прокладки труб

Технология укладки канализационных труб подразумевает соблюдение следующей последовательности действий:

1. После выполнения разметки на участке копаются траншеи. Это можно делать при помощи строительной техники или вручную лопатой. Ширина и глубина траншеи должна соответствовать проекту. Поскольку для прокладки наружной канализации в частном доме используются трубы диаметром 11 см, то достаточно траншеи шириной 60 см. Если сечение трубопровода больше, то ширина траншеи увеличивается.
2. Копать траншею стоит от фундамента дома, а именно от того места, где установлена гильза для выпуска канализационных труб. Если отверстия под гильзу нет, то его необходимо проделать на нужной высоте в основании дома. На выпуск трубопровода из дома одевается специальный раструб.
3. После выравнивания и трамбовки дна траншеи выполняем песчаную подушку. Для этого насыпаем песок слоем 15 см, смачиваем его и тщательно трамбуем.
4. Теперь можно приступать к укладке трубопровода. Для этого изделия укладываются в траншеи раструбами вниз для облегчения соединения.
5. Для сборки системы кромки труб смазываются специальным веществом или жидким мылом. Это облегчит проскальзывание одного элемента в другой. Труба до упора вставляется в раструб. Чтобы трубы заглубить в раструб на нужную глубину, на изделии можно сделать отметки, по которым удобно контролировать правильность соединения. Также не забывайте, что перед установкой в раструб необходимо вложить резиновые герметизирующие манжеты.
6. Чтобы система канализации реже засорялась, следует стараться использовать как можно меньше поворотов и изгибов трубопровода. Обычно для этого используют отводы с углами 15-45 градусов. Для облегчения доступа к местам потенциального засорения над ними делают ревизионные люки. Также же люки устраивают в месте соединения труб.
7. После сборки системы и проверки правильности уклона можно приступать к работам по утеплению. Такие мероприятия необходимо использовать, если глубина закладки труб находится выше точки промерзания. Для этого можно взять греющий кабель, который прокладывается в траншею вместе с трубой, минеральную вату, цилиндрический утеплитель из базальта или пенополистирола и т.п.
8. Теперь можно приступать к засыпанию траншеи. Для этого трубопровод сначала засыпается песком, который аккуратно уплотняется. После этого засыпку разрешено выполнять грунтом, который был извлечён при копании траншеи. При этом работу выполняют послойно по 10-15 см с последующей трамбовкой каждого слоя. Уплотнять грунт разрешено только по бокам от трубопровода. Над трубами это делать запрещено. Так вы защитите трубы от повреждения или деформации.

Как сделать правильно канализацию при высоком уровне грунтовых вод

Если при копке траншеи в верхних частях уже проявилась вода, все равно придется выкапывать нужную глубину.

Если канализация будет собрана правильно, на дальнейшую работу грунтовые воды не повлияют. Чтобы при укладке труб вода не мешала, траншею нужно выкопать немного шире и по самому ее дну с краю по всей длине прокопать углубление в 20–30 сантиметров. В этой канавке будет скапливаться жидкость, а ров останется сухой.

Так как выгребная яма, ЛОС, септик и система слива герметичны, высокий уровень грунтовых вод не должен повлиять на процесс очистки. Однако если на даче монтируется ЛОС или септик, соответственно, необходима сбросная труба или сухой колодец, через которые вода может проникнуть обратно в септик. Чтобы этого избежать, на сбросную трубу устанавливают обратный клапан.

5.3.4. Системы с отведением очищенных сточных вод в грунт

5.3.4.1 В случаях, когда участок строительства имеет достаточные размеры и располагается на грунтах с фильтрующими свойствами, рекомендуется применять системы с отведением сточных вод в грунт. К грунтам с фильтрующими свойствами следует относить песчаные, супесчаные и легкие суглинистые грунты с коэффициентом фильтрации не менее 0,1 м/сут. В сельской местности отведение сточных вод в поглощающий грунт может быть использовано для сезонного подпочвенного орошения сельскохозяйственных культур, выращиваемых на участке.
5.3.4.2 Отведение сточных вод в грунт рекомендуется осуществлять:
в песчаных и супесчаных грунтах – через фильтрующий колодец или через поле подземной фильтрации после предварительной очистки в септиках; при этом уровень грунтовых вод при устройстве фильтрующих колодцев должен быть не выше 3 м от поверхности земли, а при устройстве полей подземной фильтрации – не выше 1,5 м от поверхности земли;
в суглинистых грунтах – с использованием фильтрующих кассет после предварительной очистки в септиках; при этом уровень грунтовых вод должен быть не выше 1,5 м от поверхности земли.

Какие трубы выбрать и как их правильно соединить

Самым долговечным материалом для канализационных сетей является полипропилен. Он не подвержен коррозии, не требует крупногабаритной техники во время монтажа и хорошо переносит особо агрессивные соединения, использующиеся для чистки труб. Чаще всего для разводки канализации в частном доме своими руками мастера используют два типа полимерных труб:

1. Полипропиленовые. Кроме озвученных выше характеристик, обладают хорошей термостойкостью. Разбег рабочих температур – от -45 до +100°C.
2. ПВХ. Более дешёвый, но не менее прочный материал. Достаточно универсален – может использоваться как для монтажа внутренних коммуникаций, так и для благоустройства дренажных систем. Основной минус – может возникнуть специфический налёт, который со временем приведёт к засорам.

А вот чугунные трубы потихоньку сдают свои позиции. В разводке канализации в частном доме их используют очень редко для монтажа стояков или уличных сетей. Несмотря на свою прочность, они достаточно тяжёлые. Да и вариант крепления стыков не подойдёт для новичков.

Как правильно соединить

Трубы из полимерных материалов предполагают соединение в виде раструба, фланцев или фитингов. В этом случае гладкую часть трубы вставляют в более широкий рукавной конец

При подборе диаметра важно учитывать вероятность некоторого расширения, особенно это актуально при соединении стиральных машин

Варианты полипропиленовых труб и соединений для канализационных систем

Металлические трубы соединяют с помощью муфт. В этом случае дополнительная герметичность достигается с помощью использования резиновой прокладки.

Утепление трубы канализации

Канализация для бани

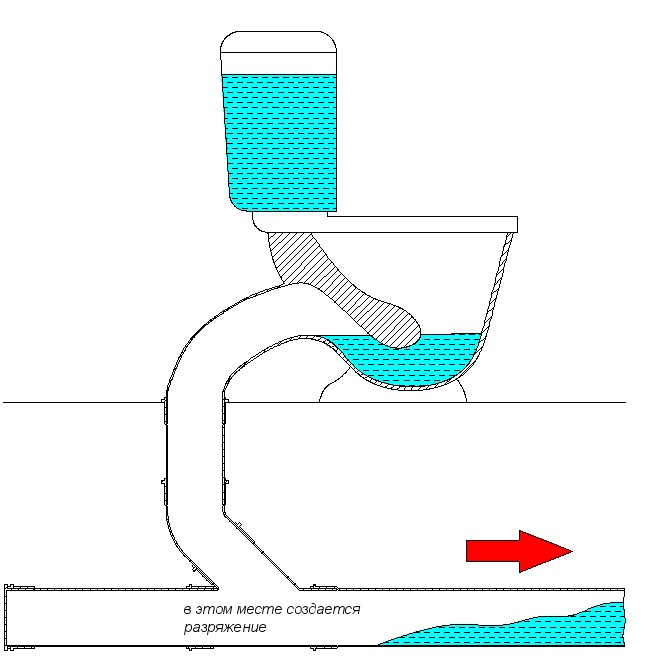

Канализационная вентиляция (фановый стояк)

Канализация нуждается в вентиляции. Не забудьте тщательно продумать ее. Канализация требуется для хорошей работы унитаза, а именно, чтобы обеспечить отличный смыв. Вы, скорее всего, успели испытать на себе тот момент, когда вы приходите в гости в частный дом, а там есть и ванная, и унитаз – все как в квартирах. Но вот унитаз смывает не так хорошо, напор слабый и вялый. Да и вообще, там много чего не совпадает с квартирным унитазом помимо смыва. После слива, например, вода держится сначала чуть ниже обычного уровня, а потом понемногу встает на место. Вы думаете это плохая сантехника? В действительности, нет. Дело в том, что в этом доме не предусмотрели систему канализационную вентиляции. Медленный смыв происходит по той причине, что между унитазом и жидкостью, которая уходит, произошла разрадяка. А количество жидкости в унитазе набирается обратно медленно по мере того, как она выходит в канализацию после смывки, а в трубу протиснется воздух. Все довольно просто, как выясняется.

Стоит обратить свой взор на то, что после того, как пройдет слив, гидроклапан закрывает унитаз (это та жидкость, которая постоянно находится в унитазе). Через этот гидроклапан жидкость не поступает. А та вода, которая уходит по трубе, выявляет разряжение. Дело в том, что жидкость уходит не слишком быстро, поэтому образуются засору. Бывает и такое, что когда спускают воду в унитазе, жидкость из гидроклапана всасывается разрядкой, а труба от этой раковины принимает функцию вентиляции до тех пор, пока жидкость не окажется в гидроклапане. Учтите, что ароматы исходить будут не самые вкусные.

Чтобы не допустить подобного, позаботьтесь о том, чтобы в вашем помещении была канализация, т.е., сделайте ее самостоятельно. Тогда все будет хорошо. Разряжение происходит не будет, т.к. он будет компенсирован свежим воздухом с улицы.

Выбор места приемника стоков и его параметров

Вне зависимости от типа приемника (перерабатывающее устройство или накопитель), его объем должен быть не менее трех суточных норм потребления воды для всех проживающих в доме. Существующими нормами определено среднее значение на одного человека – 200 литров, исходя из чего объем резервуара рассчитывается как 600 л (200х3), умноженные на число человек

При использовании очистных сооружений с несколькими последовательно соединенными резервуарами, принимается во внимание их суммарный объем

Место установки приемника определяется с учетом определенных требований.

• Конструкция устанавливается в самом низком месте участка, если последний имеет сложный рельеф.
• Расстояния до важных объектов должно соответствовать принятым нормам:

— до источника питьевой воды – до 50 метров (в зависимости от типа приемного устройства, уровня грунтовых вод),

— до дороги – не менее 5 м,

— до водохранилища или другого открытого водоема – 30 м,

— до жилого дома – 5 м.

Схема расположения канализационного сооружения на участке

Как работает септик

                На
замену выгребным ямам пришел септик.
Это основной элемент системы
канализации загородного дома, обеспечивающий решение нескольких задач:

• прием стоков;
• разделение их на фракции;
• поступенчатое осветление воды;
• переработка твердых органических масс с помощью специальных микроорганизмов;
• вывод осветленной воды и фильтрация ее в грунт.

Конструкция септика представляет
собой несколько смежных емкостей (обычно 2-3, но может быть и больше),
соединенных между собой переливом. Первый резервуар — приемный, в него из
дома поступают все стоки. В этой емкости происходит первичное разделение на фракции —
твердые отходы оседают на дно, а вода отстаивается. При наполнении первой
секции до определенного уровня, вода через перелив поступает во второй
резервуар. Она намного чище, органика присутствует в меньшем количестве.

Во второй секции происходит тот
же процесс, что и в первой. После этого осветленная вода поступает в третий
резервуар — и т.д. Окончательным этапом становится поступление осветленной
воды в фильтрационный колодец или на поле фильтрации. Первый вариант более
компактный, представляет собой емкость без дна, в нижней части которой вода
впитывается в грунт. Второй способ требует немалой площади впитывания и
применяется только на участках с большим содержанием глины.

Твердые отходы, большая часть
которых остается в приемной секции, перерабатывается с помощью специальных
бактерий. Их покупают в специализированных магазинах и помещают в септик.
Микроорганизмы поглощают органику, уничтожая ее почти полностью. Очистка
приемной секции нужна, но делать ее приходится гораздо реже.

Разводка и прокладка труб

Монтажные работы при прокладке трубопроводов сливного комплекса считаются самыми трудоемкими в строительстве. Обустраивая дом собственными руками, одному владельцу будет сложно справиться со всем объемом работ. Поэтому рекомендуется иметь одного либо двух помощников из числа членов семьи, соседей, знакомых. Скорость работы и качество разводки канализации от этого только выиграют.

В настоящее время торговая сеть и строительные Интернет-порталы предлагают широкое разнообразие труб из пластика, ревизий, тройников, колен. С помощью резиновых манжет они без проблем соединяются и отлично функционируют, не пропуская воды. Места соединения при этом обрабатываются специальными строительными силиконовыми герметиками. В местах прохождения трубных коммуникаций сквозь стены, сверху на них устанавливают гильзы для предотвращения повреждения.

Ориентировочный перечень инструментов, которые понадобятся при прокладке канализационных труб:

• Автоматический пистолет для нанесения герметика
• Набор отверток
• Молоток 200 г
• Электрический перфоратор
• Карандаш
• Уровень
• Болгарка с длинным шнуром
• Ножовка для резки пластика и металла

При подобных работах всегда возможны мелкие ошибки. С целью обнаружения негерметичности либо дефектов арматуры, готовую систему канализации перед запуском в эксплуатацию необходимо испытать чистой водой. Только убедившись в надежности ее состояния, можно подключать к действующему оборудованию жилища. Ливневая канализация может совмещаться на выходе из дома с внутренним сливом.

Видео по теме:

Технология прокладки труб

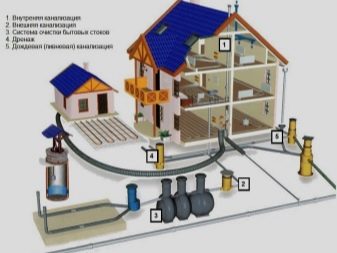

Типы канализационной системы

Благоустройство загородного коттеджа требует отвода не только продуктов жизнедеятельности человека, но и избытка влаги с земельного участка.

Это приводит к классификации автономной канализации на следующие виды:

1. Дренажная. Предназначена для сбора и выведения влаги из насыщенных водой почв. Переизбыток последней пагубно отражается на посадках и строениях.
2. Фекальная. Отвечает за сбор, очистку и дальнейшую утилизацию стоков и продуктов жизнедеятельности людей. Должна соответствовать количеству проживающих в доме.
3. Ливневая. Отводит талую и дождевую воду. Включает в себя накопительные емкости, жидкость из которых либо сбрасывается (удаляется), либо идет на поливку зеленых насаждений.

Каждая система имеет свое характерное назначение. Это приводит к различию в конструктивных особенностях.

Особенности обустройства канализация в двухэтажном коттедже

Типы канализационных систем в частном доме

Порядок монтажа внутридомовой канализации

Что такое автономная канализация

                Городская
сеть водоотведения представляет собой комплекс подземных трубопроводов, по
которым стоки переносятся к очистным сооружениям. Канализация в загородном доме — полностью автономная система, которая
самостоятельно решает задачи:

• вывод стоков из дома;
• сбор их в специальную емкость;
• переработка и утилизация отходов.

Этим локальная канализация для дома отличается
от распространенных в прошлом выгребных ям. Они являлись обычными емкостями для
хранения отходов и нуждались в периодической очистке. Чем больше потребности семьи в воде, тем
чаще требовалось откачивать содержимое резервуаров. Это затратное и не самое
приятно мероприятие.

Устройство загородной канализации современного
типа представляет собой очистные сооружения малой мощности. Поступающие стоки
осветляются и инфильтруются в почву. Твердые отходы перерабатываются с помощью
специальных бактериий. Очистка таких конструкций производится намного реже, а
иногда и вовсе не требуется. Основным преимуществом локальной системы является возможность сделать ее своими руками. Принципиальной
сложности эта установка не представляет, необходимо лишь разобраться в ее устройстве и принципе
действия.

Устройство системы

Канализация в частном доме представляет собой сложную систему, состоящую из внутренних, наружных схем и септика. Чтобы все устройства во время эксплуатации работали бесперебойно и слаженно, их монтаж требует правильного проектирования. Внутри постройки проводят канализационный трубопровод, детали которого соединяют в один общий канал при помощи фитингов. Его выводят наружу и оснащают обратным клапаном, защищающим систему от повышения уровня воды при переполнении внешних емкостей жидкостью. При этом трубы могут устанавливаться не только внутри дома, но и в других пристройках, размещенных на территории земельного участка.

Что же касается внешней части коммуникаций, то она имеет вид выгребного котлована или станции с биологической очисткой. Наружная часть характеризуется разным принципом работы и может состоять из дополнительных устройств, так как будет зависеть от размеров и сложности прокладывания общей системы. Если ее производительность позволяет, то также прокладывают ливневую канализацию, имеющую отдельный сток.

Внутренняя схема

Проектирование и монтаж внутренней канализации в загородном доме предусматривает точные расчеты, поскольку малейшие ошибки могут привести к проблемам в эксплуатации, и установочные работы придется выполнить по-новому. Внутренняя схема коммуникаций состоит из набора труб, пластиковых стояков и крепежных частей, их главной задачей является отвод использованной воды из сантехники и прочих устройств. Основным элементом данной системы считается вертикальный стояк, который накапливает воду со всей горизонтальной разводки. Часто в больших постройках устанавливают два стояка, это позволяет удобно осуществлять планировку комнат и упрощает монтажные работы в целом.

По сравнению с централизованной городской, система в частном доме намного сложнее. Это обусловлено тем, что ей необходимо качественно обслуживать не только жилое строение, но и летнюю кухню, барбекю, баню и душ, поскольку все дополнительные пристройки нуждаются в благоустройстве. При этом трубы можно размещать как внутри, так и поверх стен, а также в полу. Многие владельцы домов стараются прятать коммуникации в стены, но это очень трудоемкий процесс, кроме этого, все подключения должны быть открытыми.

Верхнюю часть стояка, как правило, выводят выше крыши дома на 50 см и оборудуют специальным клапаном или крышкой, это нужно для того, чтобы избежать срыва гидрозатвора. Во многих схемах также часто предусматривается вентиляционное кольцевание, когда горизонтальный трубопровод присоединяют к стояку немного выше места слива. Стояк выводят из здания наружу в колодец через пространство под полом или подвал. Между сантехническим оборудованием и фитингами обязательно размещают сифоны, защищающие помещения от проникновения неприятных запахов.

В том случае, когда планировка внутренних схем выполняется самостоятельно хозяином дома, а не специализированной компанией, то необходимо правильно распланировать размещение трубопроводной разводки, санузлов и кухни.

Внешняя часть

Наружная часть канализации представляет собой схему, состоящую из трубопроводов, транспортирующих стоки к месту утилизации, емкостей для сбора отходов и отстойника (выгребной ямы). Ее проектирование выполняется с учетом действующих нормативов и стандартов, так как правильно обустроенная канализация считается залогом комфортных и надежных условий проживания в доме. Любая неточность в планировке внешней части канализации может привести к различным проблемам, включая в том числе и образование засоров, при которых возможно попадание грязных стоков и отходов в места, расположенные рядом с источниками питьевой воды. Чтобы не допустить подобного, наружные трубы дополняют дренажной системой и делают точные расчеты выгребной ямы: она должна располагаться ниже прокладки трубопроводов. В том случае, когда доставку сточных вод осуществляют при помощи насосов, схему обеспечивают соответствующим напором.

Главной частью внешней канализации является отстойник, к нему все нечистоты поступают по трубам, накапливаются и со временем просачиваются в почву или проходят легкую утилизацию. После наполнения ямы тяжелыми фракциями, необходимо выполнять очистку, применяя специальную ассенизаторскую технику.

Обустройство канализации в бане своими руками: пошаговое руководство

Составление схемы разводки канализации

Последовательность действий при устройстве канализации

Емкости для хранения стоков

Для установки септика в большинстве случаев нужна специальная техника, особенно если дело касается бетонных конструкций.

Обустройство септика выглядит следующим образом:

1. Сначала подготавливается котлован, размеры которого должны немного превышать габариты септика.
2. Стены и дно бетонируются, или же вместо них используются готовые железобетонные кольца.
3. Все щели и стыки в стенках герметизируются подходящим материалом.
4. Свободное пространство между стенами септика и почвой засыпаются грунтом.
5. Далее устанавливаются подводящие к септику трубы.
6. Септик подключается к магистрали, расположенной под наклоном. Кроме того, труба, ведущая от септика в колодец, также должна располагаться с уклоном.

Какие расчеты производят при планировании внутренней канализации

Установка выводной трубы

Система выводных труб или выводная труба относится к наружной автономной системе канализации, обустроенной в частном строении. Можно использовать пластиковые, асбестоцементовыми или чугунными.

Наиболее оптимальным углом наклона выводной трубы считается 20 мм на метр. Этот аспект нужно учитывать перед тем, как приступить к рытью траншеи для укладки выводной трубы. Если пренебречь этим аспектом, канализационная система будет постоянно засоряться.

Земляные работы Глубина канавы под выводную яму должна быть в пределах 0.7-1.5 м, в зависимости от климатических и погодных условий вашего региона. Чем холоднее зимой, тем глубже промерзает земля, соответственно, нужно выкапывать более глубокую канаву и глубже прокладывать выводные трубы.
