Как проверить правильность подключения
Иногда бывает, что при осуществлении ремонтных работ, или при необходимости подключить новую жилу к уже существующей проводке, возникают сомнения в соблюдении предыдущим мастером правил цветовой идентификации. Проверить правильность подключения проводов, в соответствии с их расцветкой, можно двумя способами:
- Отвёрткой-индикатором.
- Мультиметром-тестером, (как пользоваться мультиметром)
Как использовать индикатор
Наиболее доступный вариант, это проверка однофазной электроцепи при помощи индикатора-отвёртки. Для этого выполняем последовательно следующие операции:
- Убедиться, что автомат питания в электрощитовой отключен, и проводка обесточена.
- Зачистить концы и развести обе проверяемые жилы.
- Подключить питающий автомат, пустив по проводке ток.
- Последовательно приложить индикатор металлическим жалом к одному, затем к другому оголённому проводу.
- Токопроводящая жила с фазой, вызовет свечение индикаторной лампочки внутри отвёртки. Следовательно, вторая из них является нулевой.
Как пользоваться тестером
Определить, какой провод фаза, а какой – нуль, можно также при помощи мультиметра. Данная операция требует больших познаний в обращении с электротехническими устройствами, нежели отвёртка-индикатор. Первым шагом выставляем на приборной шкале значение измеряемого напряжения. Для домашней сети это будет 220 вольт.
Затем один щуп тестера прислоняем к предполагаемой фазе, а другой – к возможному нулю. Если ваше предположение оказалось правильным, то стрелка покажет на шкале значение примерно равное 220 вольтам. Если же один из проводов оказался заземлением, то стрелка покажет гораздо меньшее значение.
Чтобы установить одновременно, какая жила фаза, нейтраль и земля, потребуется сравнить между собой показания всех трёх пар. После нахождения фазы, проверяем в паре с ней два остальных провода. Тот, что даст показание, близкое к 220В – нуль, а жила, давшее меньший показатель – заземление.
Классификация проводников
Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.
В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.
Провода
Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.
Кабель
Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.
Шнур
Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.
Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.
Маркировка проводов в трехфазной сети 380 В
Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).
Цветовая маркировка жил в трехфазной сети следующая:
- Фаза A (L1) – провод в коричневой оболочке.
- Фаза B (L2) – провод в черной оболочке.
- Фаза C (L3) – провод в серой оболочке.
- Рабочее зануление (N) – провод в синей (голубой) оболочке.
- Защитное зануление (PE) – провод в желто-зеленой оболочке.
Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.
Какие цвета в элетропроводке?
Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.
- белый;
- черный;
- красный;
- голубой (синий);
- желто-зеленый;
- коричневый.
Цвет провода заземления
Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами – “РЕ”, которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается “PEN” и чаще имеет зелено-желтый оттенок.
Каким обозначается фаза?
Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.
Красный и черный – цвета фазы. Встречаются и другие:
- коричневый;
- сиреневый;
- оранжевый;
- розовый;
- фиолетовый;
- белый;
- серый.
Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза – A, вторая — B и т.д.
Нулевой провод в однофазной сети
Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета
Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же
Путаница в стандартах
По идее, в электрике не может быть двоякого толкования чего-либо. Это как точная математическая наука. Здесь должно быть все четко стандартизировано, терминологически правильно и однозначно. Но как говорится, все в теории одно, а на практике другое. И пример этому – вопрос правильного выполнения цветовой маркировки проводников и выводов электрооборудования.
Почему возникает этот пресловутая путаница? Все просто. Выпуская новые ГОСТы, почему-то ответственные за это люди не прекращают действие предыдущих родственных ГОСТов. Тем самым получается двоякое толкование одних и тех же правил и требований.
В нашем случае, до ГОСТ 33542-2015 действовал ГОСТ Р 50462–2009. А до ГОСТ Р 50462–2009 действовал ГОСТ Р 50462–92. И до ГОСТ Р 50462–92 действовал ГОСТ 12.2.007.0–75. И что вы думаете? Более старые ГОСТ Р 50462–2009, ГОСТ 12.2.007.0–75 продолжают действовать и сегодня! А ведь, логично, что они должны быть отменены. В этом вы можете убедиться сами, зайдя на сайт РОССТАНДАРТа и проверив срок действия этих ГОСТов.
По-моему – это вопиющая халатность и глупость — плодить стандарты об одном и том же НЕ запрещая действия более старых.
Буквенно-цифровая маркировка силовых проводов
Требования к буквенно-цифровой маркировке силовых кабелей приведены в ГОСТ 7399-97. В маркировке указывают материал и количество жил, тип изоляции, материал оболочки, сердечник, бронирование, дополнительные защитные элементы.
Материал жилы. Стандартный силовой кабель состоит из токопроводящей жилы, фазной изоляции и внешней изоляционной оболочки. Жила состоит из тонких медных или алюминиевых проводов, изоляция — из устойчивого к истиранию полимерного материала, не пропускающего электрический ток. Встречаются силовые кабели с экранированием, поясной изоляцией, армирующим слоем — такие дополнения улучшают характеристики изделий.
- Если жила алюминиевая, в маркировку добавляют букву А.
- Если медная — не добавляют отдельную букву.
Еще в маркировке кабеля встречаются буквенные сочетания ОЖ и КГ.
- ОЖ — это монолитные алюминиевые или медные провода, предназначенные для монтажа неподвижных линий.
- КГ — обозначение гибкого кабеля, жила которого свернута из множества проволок. Гибкие кабели бывают только медными, подходят для обустройства подвижных линий.
Изоляция. Провода в кабеле «обернуты» диэлектрической резиновой или полимерной оболочкой — изоляцией. Полиэтилен обозначают буквой П, поливинилхлорид — буквой В, негорючую резину — буквой Н, бумажную изоляцию с пропиткой – буквой Ц.
Фазную изоляцию включают в маркировку после буквы А на алюминиевых проводах. Маркировку медных проводов начинают сразу с обозначения материала изоляции.
Оболочка. Нужна для защиты жилы от внешних повреждений. Алюминиевую оболочку маркируют буквой А, свинцовую — В, изготовленную из ПВХ — буквой В.
Бронирование. Это дополнительная защита монолитных кабелей от внешних воздействий.
Если производитель использует две стальные ленты с однослойной защитной прослойки, в маркировку добавляют букву Б. Если между лентами нет прослойки, ставят сочетание Бб. Если между ними предусмотрена «подушка» из лавсана, ее обозначают буквами Бл.
Поливинилхлоридные рукава обозначают сочетанием Шв, полиэтиленовые — сочетанием Шп.
Если к стальным защитным лентам добавлена виниловая оболочка, в маркировку вводят сочетание БбШв.
Дополнительные элементы защиты. Их ставят в конце маркировки кабеля. Например, если фазная и внешняя изоляция не горят, буквенно-цифровой индекс будет заканчиваться сочетанием -НГ.
Цифры. В маркировку силовых кабелей включают цифры, которые обозначают:
- Количество жил. Провода бывают одножильными и многожильными.
- Сечение. Диаметры проводов, из которых скручен кабель, могут различаться. Если это так, сечения каждого провода включают в маркировку по отдельности.
- Номинальное напряжение. Помогает подобрать кабель под расчетную нагрузку.
Цветовая маркировка
Производители кабелей дополнительно разделяют их с помощью разноцветной изоляции. Цвета стандартные, их немного, поэтому такую маркировку легко запомнить.
- Заземление делают желто-зеленым, либо одноцветным желтым или зеленым
- Ноль красят в синий или голубой.
- Фаза — бывает коричневой или оранжевой для трехфазной сети и красной, если сеть однофазная. Обозначаться также может фиолетовым, серым, черным или белым цветом.
Заводы-изготовители добавляют в материал изоляции пигменты разных оттенков. Если во время скрутки появились сомнения, нужно ориентироваться на цвет заземляющего провода — в 9 случаях из 10 он желто-зеленый
Примеры маркировки силовых кабелей
- ВВГ — медножильный провод с изоляцией из ПВХ.
- ВВГНГ — негорючий медный кабель с поливинилхлоридной изоляцией.
- АСБл(ОЖ) — монолитный алюминиевый провод в бумажной изоляции, бронированный стальными лентами с подушкой из лавсана и дополнительно защищенный оболочкой из свинца.
Маркировка силовых кабелей зарубежного производства отличается от российских
Если для обустройства линии важно закупить импортные провода, лучше доверить это электрику или подробно обсудить характеристики нужного кабеля с консультантом в строительном магазине — он поможет с выбором
ИСПОЛЬЗОВАНИЕ ОБОЗНАЧЕНИЙ
3.1. Для обозначения зажимов электрических элементов используют условный цвет, соответствующее графическое или буквенно-цифровое обозначение.
3.2. При обозначении зажимов условным цветом, взаимоотношение цвета и равноценного графического или буквенно-цифрового обозначения должно быть показано в сопроводительной документации.
3.3. Если конструкция определенного элемента или устройства не позволяет обозначить зажим, то в сопроводительной документации должно быть показано отношение между расположением зажима, равноценным графическим или буквенно-цифровым обозначениями, а также взаимное расположение зажимов.
Решения для бизнеса
- магазины
одежда, обувь, продукты, игрушки, косметика, техника Подробнее
- склады
материальные, внутрипроизводственные, сбытовые и транспортных организаций Подробнее
- маркировка
табак, обувь, легпром, лекарства Подробнее
- производство
мясное, заготовительное, механообрабатывающее, сборочно-монтажное Подробнее
- rfid
радиочастотная идентификация товарно-материальных ценностей Подробнее
- егаис
автоматизация учётных операций с алкогольной продукцией Подробнее

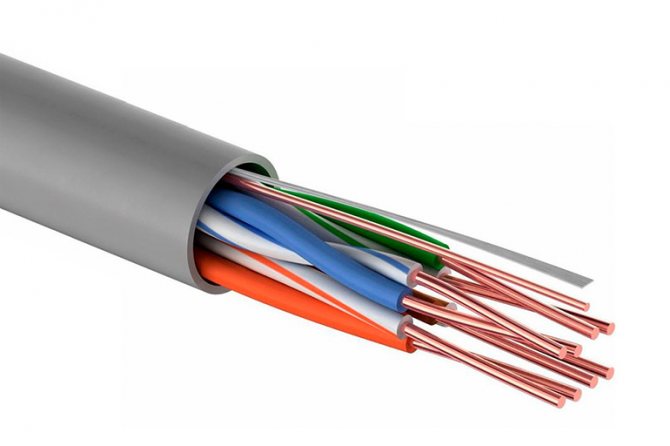

Кабельные изделия
Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.
Существующие подвиды:
- связной;
- контрольный;
- для радиочастот;
- силовой.
Шнур
Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.
Маркировка зарубежных кабелей
Цветовая маркировка жил кабелей, произведенных за границей, несколько отличается: фазный провод коричневого цвета, заземление — черного, а нейтраль — белого.
Буквенно-цифровое обозначение одинаково во всех странах:
| Тип изделия | Вид | Обозначение |
| Кабели | силовые | N |
| согласованного типа | Н | |
| Номинальное напряжение | 300/300 | 0,3 |
| 300/500 | 0,5 | |
| 450/750 | 0,7 | |
| Материал жил | медь | Cu или отсутствует |
| алюминий | А, Al | |
| Материал изоляции | Разные виды ПВХ | Y, PV, V |
| Различная резина | G, R, N, S | |
| Полиэтилен разных видов | 2Y, 02Y, 02YS, XLPE, 2X | |
| Полупроводящий слой в силовых кабелях | полупроводящий слой | Н |
| Экран | Медный концентрический | C, S |
| Из алюминиевой фольги | A | |
| Гидрозащита | F | |
| Без заполнителя в алюминиевой оболочке | FY(2Y), (L}2Y | |
| Внешняя оболочка | ПВХ | V |
| Резина | R | |
| Полихлоропрен | N, Y, PVC | |
| Полиэтилен | 2Y | |
| Броня | Плоская лента из стали | B, STA |
| Круглый стальной провод | SWA |
Табл. 3
Таблица маркировки кабелей и проводов
С помощью этой таблицы можно определять основные классификации изделий и подбирать необходимое сечение.
| Аббревиатура | Допустимое сечение токопроводящей жилы, мм | Категория гибкости |
| АПВ, АППВ | от 1,5 до 15,0 | 1 |
| ПВ1, ППВ | 25,0 и больше | 2 |
| ПВ1 | от 0,7 до 11,0 | 1 |
| ПВ3 | 15,0 и больше | 2 |
| ПВ4 | от 3,5 и больше | 2 |
| ВВГ | от 1 до 1,5 | 2,3,4 |
| ВВГнг | 5,0 и больше | 4 |
| ПУНП | 0,5 и 1,0 | 3 |
| АППВ | 1,0 и 1,5 | 5 |
| ПВС | 2,5 и 3,5 | 3,4 |
| ШВВП | 6,0 и 11,0 | 5 |
| ВБбШв | 4,0 и 4,5 | 4 |
Полезные советы при работе с проводами:
если используется смешанный тип кабеля (из меди и алюминия), то необходимо применять клеммники. При соприкосновении друг с другом двух разных металлов, происходит окисление, в следствии чего кабель перегревается, и в точке соприкосновения происходит короткое замыкание или возгорание;
Маркировка помогает выбрать правильное изделие. Но помимо нее нужно знать общий ряд правил для любого провода.
Первым делом нужно решить, из какого состава выбрать жилы.
Большинство электриков отдают предпочтение медным жилам. Основной плюс состоит в том, что медь потребляет меньше алюминия, а также имеет более долгий срок службы. Медные изделия будут дороже, но вполне окупают себя своей безопасностью.
Далее провод выбирается по гибкости и жесткости. Жесткое изделие обычно состоит из одной жилы, а гибкое — из множества. Чем больше проволок внутри кабеля и чем меньше каждая проволока — тем мягче будет изделие.
Гибкость можно поделить на 7 категорий, одножильные — это 1 категория, а многожильные 7-я.
Знать расшифровку маркировок необходимо не только электрику, но и обычному человеку. Таким образом будет легче приобретать кабельную продукцию. При прокладке в обязательном порядке необходимо соблюдать все правила безопасности и технологию монтажа кабельных изделий. Даже при правильной расшифровке, некорректная проводка может привести к последствиям.
Источник
Классификация проводников
Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.
В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.
Провода
Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.
Кабель
Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.
Шнур
Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.
Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.

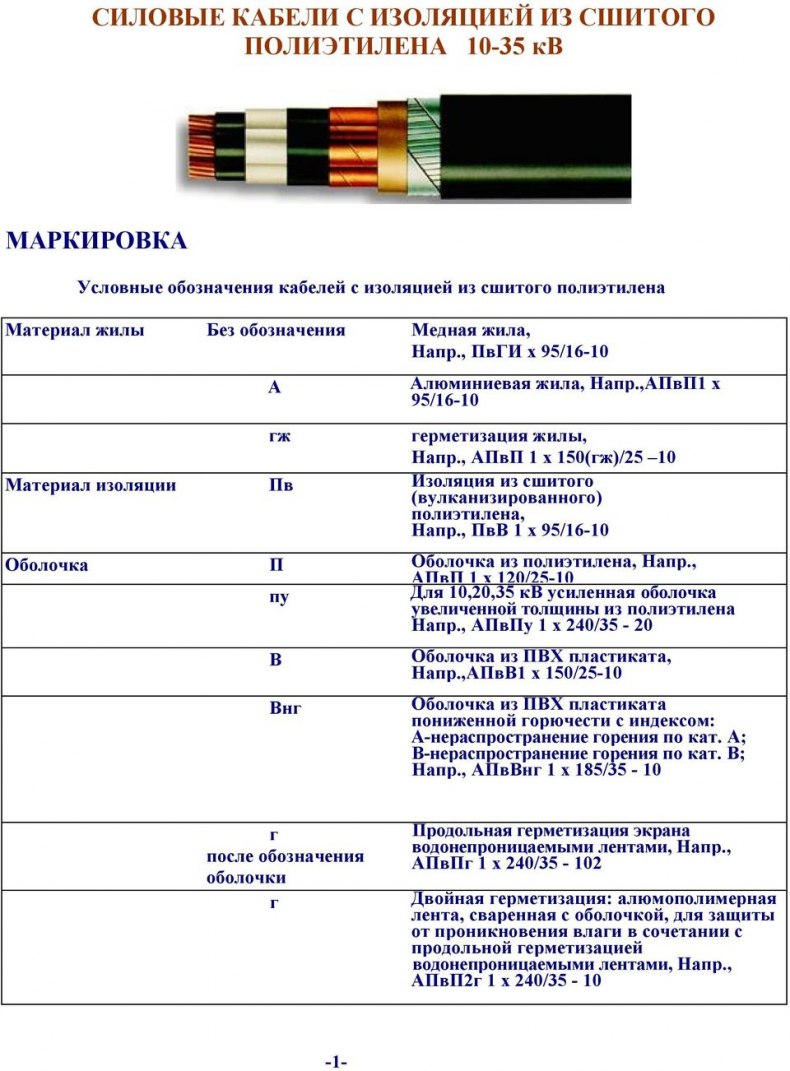

Таблица маркировки проводов и кабелей

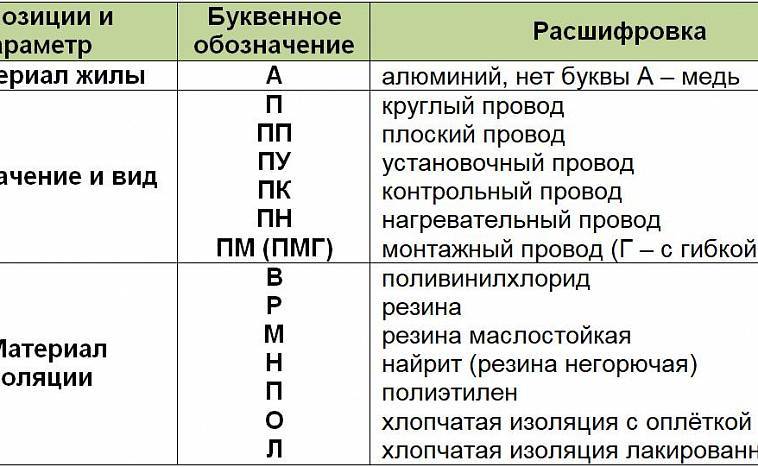

Соответствие обозначений материалу изготовления жил и изоляции указано в таблице:
| Виды конструктивных элементов | Обозначение | Расшифровка |
|---|---|---|
| Жилы | А | алюминиевые |
| Нет маркировки | медные | |
| Изоляция жил | В | поливинилхлорид |
| К | капрон | |
| Н, НР | негорючая резина | |
| П, Пс, Пв | полиэтилен | |
| Р | резина | |
| С | стекловолокно | |
| О | полиамидное волокно | |
| Ф | фторопласт | |
| Э | эмаль | |
| Г, КГ | гибкий кабель | |
| Верхняя оплетка | В | ПВХ |
| А | алюминий | |
| Р | резина | |
| П, Пу | полиэтиленовая | |
| С | свинец | |
| Г | голый (без оплетки) | |
| Особенности конструкции | Г | наличие гидроизоляции |
| Б | бронированный | |
| Э | медный экран |
Табл. 4
Например, распространенный кабель ВВГ 3х1,5 означает провод с 3 медными жилами сечением 1,5 мм² и ПВХ-изоляцией каждой, заключенными в общую оплетку из поливинилхлорида.
Почему п. 1.1.29 и 1.1.30 ПУЭ 7 некорректны?

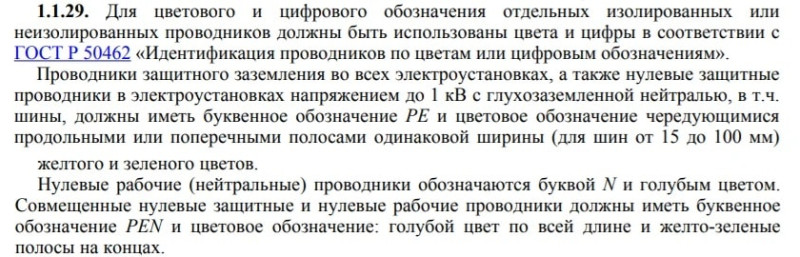

А что же ПУЭ 7? В пунктах 1.1.29 и 1.1.30 приведены неактуальные и даже ошибочные требования к цветовой маркировке проводников.
Рассмотрим п.1.1.29 ПУЭ 7:
Видим, что требования п. 1.1.29 ПУЭ 7 в целом соответствуют положениям ГОСТ Р 50462–92, который уже не действует. А это уже некорректно, так как соответствовать они должны требованиям ГОСТ 33542.
Рассмотрим п.1.1.30 ПУЭ 7:

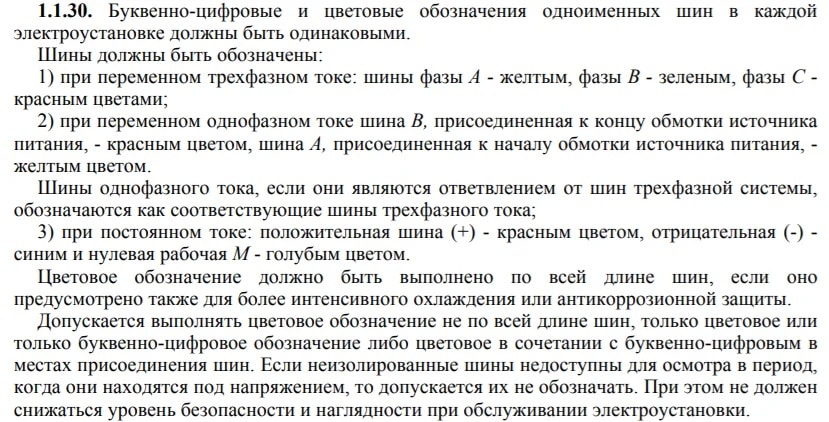

А требования п. 1.1.30 ПУЭ 7 противоречат требованиям не только современного ГОСТ 33542–2015, но и всем его предыдущим вариациям — ГОСТ Р 50462–2009, ГОСТ Р 50462–92 и даже ГОСТ 12.2.007.0–75 и, тем самым, создают условия для поражения электрическим током.
- Например, в этом пункте говорится, что вы можете использовать отдельно желтый и отдельно зеленые цвета для цветовой маркировки фазных шин.
Как мы знаем уже ГОСТ Р 50462–2009 и ГОСТ 33542–2015 прямо запрещали использовать по отдельности данные цвета с целью соблюдения требований электробезопасности, так как могли возникнуть такие ситуации, когда можно было спутать защитные шины с жёлто-зелёной маркировкой и фазные шины с жёлтой или зелёной расцветкой.

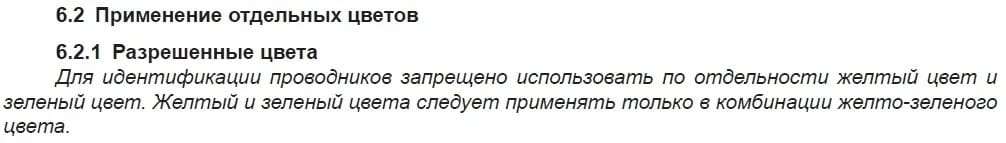

Пункт 6.2.1 из ГОСТ 33542–2015
2) Шины, представляющие собой один из вариантов исполнения проводников, обычно применяют в низковольтных распределительных устройствах, которые производят и сертифицируют согласно требованиям национальных стандартов, установивших что цветовая идентификация проводников должна соответствовать требованиям ГОСТ Р 50462–92 или ГОСТ Р 50462–2009, или ГОСТ 33542.
3) Одновременное использование синего и голубого цветов для идентификации полюсной и средней шин неизбежно приведёт к опасной ситуации, поскольку полюсная шина может находиться под напряжением 110, 220, 440 В и более, а средняя шина находится под напряжением, практически равным нулю. Более того, ГОСТ Р 50462–92 рассматривал синий и голубой цвета в качестве одного цвета.
4) Фазные проводники в требованиях обозначены буквами «А, В, С». Однако в стандартах МЭК и разработанных на их основе национальных стандартах фазные проводники обозначают иначе – «L1, L2, L3».
Эти и другие ошибки в этих пунктах, возникли из-за того, что требования п. 1.1.29 ПУЭ 7-го изд. были сформулированы на основе требований ГОСТ Р 50462–92, а требования п. 1.1.30 ПУЭ 7-го изд. были переписаны из п. 1.1.29 ПУЭ 6-го изд. образца 1985 г. То есть ошибки переписываются из года в год и при этом никто не удосуживается их исправить.
Расшифровываем маркировку

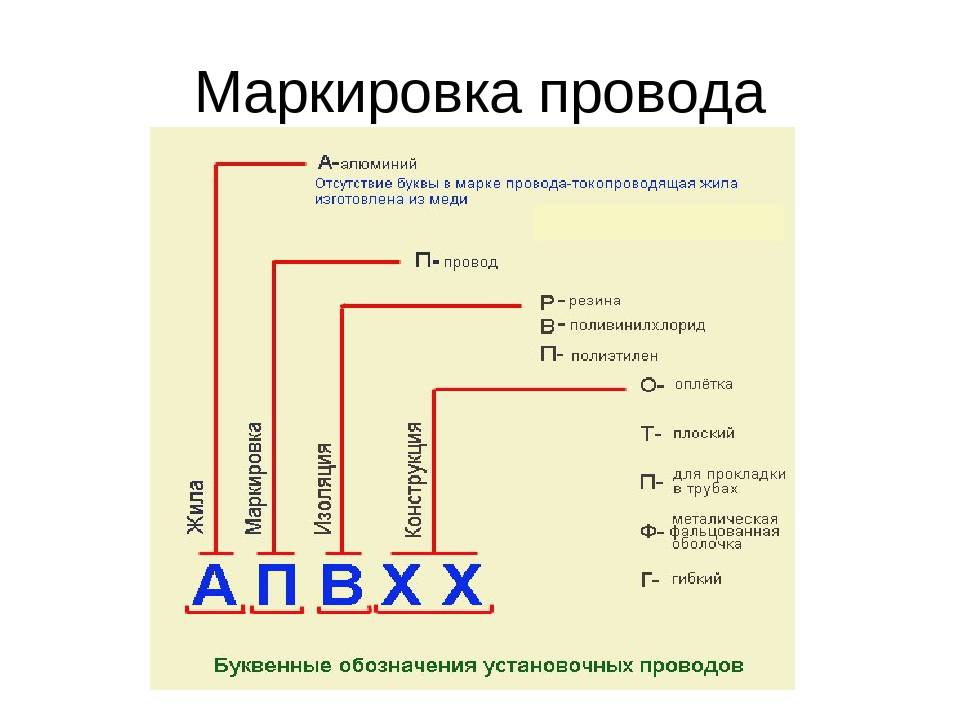

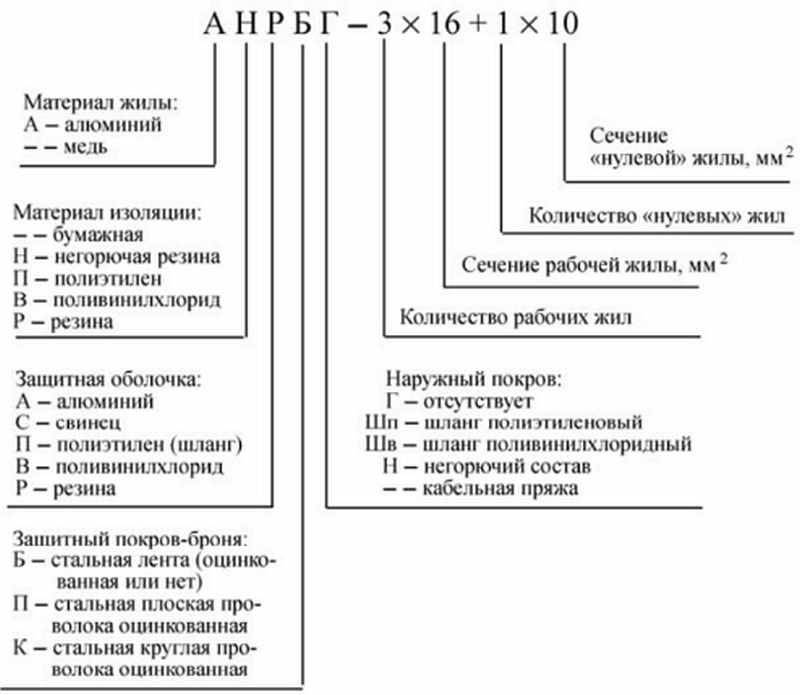

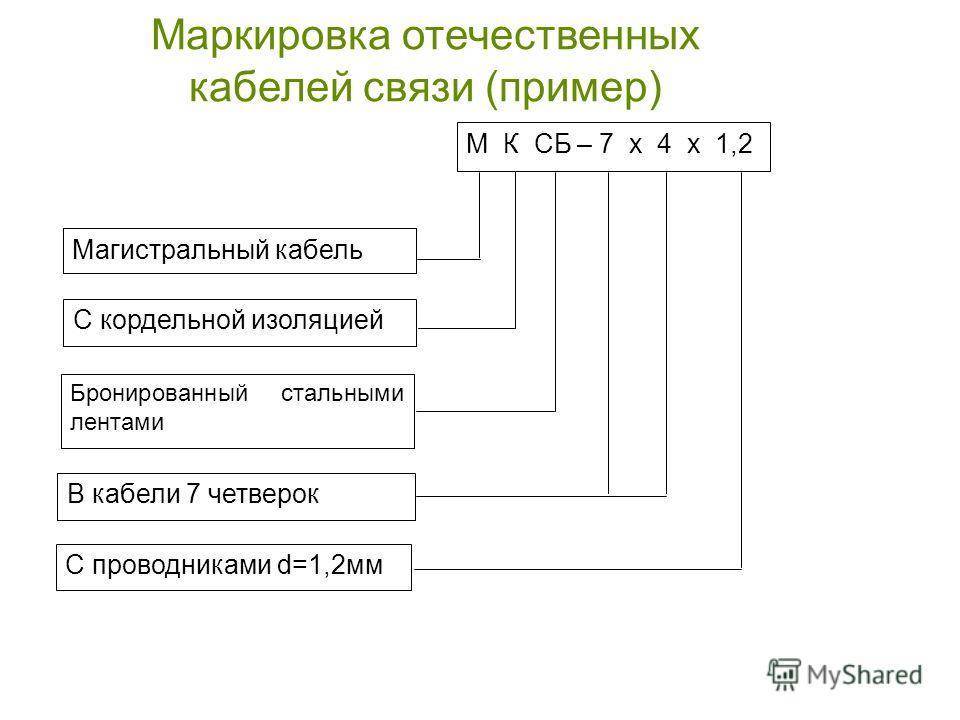

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают
Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.
Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:
- П – плоский;
- М – монтажный;
- Ш или П(У) – установочный;
- МГ – монтажный кабель с наличием гибких жил;
- К – контрольный.
Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:
- В/ВР – оболочка из поливинилхлорида;
- Р – для изоляции жил используется резина;
- Н/НР – огнеустойчивая резина или найрит;
- К – капроновая оболочка;
- Л – лакированная изоляция;
- П – полиэтилен;
- Ф – фальцон;
- Э – эмаль;
- Ш – шелк полиамидного типа;
- О – полиамидно шелковая изоляция заключается в оплетку;
- Э – экранированная изоляция;
- Г – изоляционная оболочка с наличием гибких жил;
- С – стекловолокно;
- Т – в конструкцию изоляции включен несущий трос.
Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.
Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:
- А – асфальтированный кабель;
- Б – кабель с бронирующими лентами;
- Г – гибкий провод без защиты;
- К – кабель бронированный с помощью проволоки круглой формы;
- Т – провод, предназначенный для прокладывания в трубах;
- О – у кабеля есть дополнительная защита из оплетки.
Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение
Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)
Путаница в стандартах
По идее, в электрике не может быть двоякого толкования чего-либо. Это как точная математическая наука. Здесь должно быть все четко стандартизировано, терминологически правильно и однозначно. Но как говорится, все в теории одно, а на практике другое. И пример этому – вопрос правильного выполнения цветовой маркировки проводников и выводов электрооборудования.
Почему возникает этот пресловутая путаница? Все просто. Выпуская новые ГОСТы, почему-то ответственные за это люди не прекращают действие предыдущих родственных ГОСТов. Тем самым получается двоякое толкование одних и тех же правил и требований.
В нашем случае, до ГОСТ 33542-2015 действовал ГОСТ Р 50462–2009. А до ГОСТ Р 50462–2009 действовал ГОСТ Р 50462–92. И до ГОСТ Р 50462–92 действовал ГОСТ 12.2.007.0–75. И что вы думаете? Более старые ГОСТ Р 50462–2009, ГОСТ 12.2.007.0–75 продолжают действовать и сегодня! А ведь, логично, что они должны быть отменены. В этом вы можете убедиться сами, зайдя на сайт РОССТАНДАРТа и проверив срок действия этих ГОСТов.
По-моему – это вопиющая халатность и глупость — плодить стандарты об одном и том же НЕ запрещая действия более старых.
Назначение маркировки
В маркировке записывают буквы, которые обозначают материал жил и изоляции, эластичность провода и тип конструкции
При покупке электромонтажных средств следует понимать, что обозначают буквы и цифры в наименовании. Этот код является маркировкой, которая дает электрику следующую полезную информацию о проводнике:
- Материал изготовления жил, их количество. Чаще всего применяются алюминиевые и медные проводники с одной или несколькими жилами.
- Тип изоляции. Показывает, из какого материала выполнен изолирующий слой.
- Сечение проводника. От этого показателя напрямую зависит, какую нагрузку можно подключать к проводу. Медный и алюминиевый проводник при равном сечении выдерживает различную нагрузку.
- Номинальные электрические значения. Это рабочее напряжение, ток, мощность.
- Стойкость к воздействию факторов окружающей среды. Для улицы берутся модели с устойчивостью к влаге, ультрафиолету, механическим воздействиям. Домашние проводники обычно устанавливаются в распределительный щит или шкаф, по стенам или внутри них, поэтому для них не требуется высокий уровень стойкости к негативному воздействию.
- Конструкция.
- Гибкость.
Цветовая маркировка
Монтаж электропроводки – процесс сложный, требующий большого внимания и аккуратности. Подключая розетки или соединяя провода в щитке, легко ошибиться и выбрать не тот контакт. Поэтому провода в многожильных кабелях обычно имеют изоляцию разного цвета.
Для решения бытовых задач обычно используют двух- или трёхжильные кабели в зависимости от наличия или отсутствия заземляющего контура. Если жил 3, то они, как правило, имеют такую расцветку:
- фазный провод – красный, серый или коричневый, реже – чёрный;
- нулевой провод – голубой или синий;
- заземляющий провод – двухцветный жёлто-зелёный.
В двухжильном кабеле первый (фазный) провод имеет изоляцию аналогичного цвета, а второй – жёлто-зелёную с голубыми крапинками. Он выполняет функцию защитного заземляющего провода, совмещённого с нулевым.
