Маска хамелеон для сварки: классификация светофильтров и выбор маски

Возможные неисправности и методы их устранения

1. Экран не будет реагировать на свет без подключения к блоку питания. Если модель оснащена алкалоидными батарейками типа ААА или аккумуляторами, в район экрана выводятся индикаторы зарядки. Если горит красный огонек, пора заменить батарейки. Солнечные панели заряжаются при сварке. Если маска не включается, направьте ее к источнику света на несколько минут.
2. При неравномерном потемнении экрана проверьте расстояние от него до обоих глаз. Возможно, пока настраивали маску, регулировали ее по голове, фильтр сместился. Он должен располагаться параллельно лицу. Ослабьте фиксаторы, выровняйте кожух.
3. Если экран мерцает во время сварки, причина может быть во внешнем стекле. Иногда его достаточно вымыть. При механических повреждениях (царапинах, поверхностных сколах) нужно заменить. Если фильтр продолжает барахлить, проверяют чистоту поверхности датчиков. При двух режимах работы (сварка и шлифовка), проверьте, в какой позиции находится переключатель. Экран может мерцать при низкотоковой сварке на режиме слабой чувствительности. Нужный уровень можно установить экспериментальным путем в процессе работы.
4. Фильтр темнеет не сразу на холоде. Обзорные экраны быстро меняют степень затемнения в температурном диапазоне от +50 до -10°С, для суровых зим Хамелеоны не предназначены.
5. Если плохо видно сварной шов, причин может быть несколько. Иногда на защитном стекле забывают пленку. Можно попробовать его почистить, переключить регулятор затемнения.

Как отремонтировать сварочную маску или учимся устранять поломки своими руками

Ремонт сварочной маски Хамелеон — это процедура, подразумевающая под собой замену элементов питания, но обо всем по порядку. Маски Хамелеон или с автоматическим затемнением работают от источника питания, в качестве которых используются литий-ионные аккумуляторы таблеточного типа. Эти аккумуляторы подзаряжаются от встроенных солнечных батарей, поэтому необходимость в других способах подзарядки отсутствует. Производители заявляют о том, что батарейка не подлежит замене, и имеет неограниченный срок службы, но реальность показывает обратное. Очень часто литий-ионные аккумуляторы разряжаются, что приводит к неработоспособности светофильтра. Почему так происходит?

1. Главная причина в том, что аккумуляторы должны постоянно подзаряжаться, а это означает, что маску нужно регулярно эксплуатировать.
2. Если маска используется время от времени, то электроника потребляет заряд от аккумулятора, а солнечные батареи не восполняют ее в силу отсутствия яркого света.
3. В зимнее время маски хранятся в неотапливаемых гаражах, а воздействие низких температур пагубно сказывается на исправности аккумуляторов. К весне многие сварщики часто сталкиваются с неисправностью работы маски Хамелеон, и принимают решение о покупке нового изделия.

Покупать новую сварочную маску или отдельно светофильтр по причине его неисправности не стоит, так как его можно самостоятельно отремонтировать. Весь процесс ремонта сварочной маски заключается в выполнении следующих действий:

1. Для начала необходимо демонтировать корпус светофильтра, отсоединив его от сварочной маски. Делается это для того, чтобы иметь возможность доступа к плате устройства.
2. После демонтажа светофильтра, можно приступать к разборке корпуса. Для этого отделяем крышку от корпуса, и получаем доступ к плате, на которой установлена Li-Ion батарейка. Количество аккумуляторов зависит от числа датчиков. Если используется четыре датчика, тогда в корпусе устанавливается два элемента питания напряжением 3В.
3. Используя мультиметр, необходимо измерить напряжение батарейки. Если значение ниже 3 Вольт, значит — элемент неисправен, и подлежит замене. Предварительно следует подержать светофильтр на свету, чтобы подзарядить батарейку.
4. Если сложностей с поиском батарейки не возникает, то с заменой не исключены проблемы. Основной трудностью является необходимость перепайки контактов для установки батарейки на плату. Обычный паяльник для таких работ не подойдет, так как от продолжительного воздействия высоких температур новая батарейка быстро выйдет из строя. Для таких целей понадобится точечная сварка, посредством которой в течение 1 секунды осуществляется припаивание контактов.
5. В качестве альтернативы рекомендуется использовать специальные слоты для батареек, который имеют следующий вид.
6. В данный слот устанавливается новая батарейка, а провода припаиваются к контактам на плате, соблюдая полярность.
7. Слот вместе с батарейкой крепится к корпусу маски, что облегчает последующую замену аккумуляторов. Единственным недостатком такого способа является потеря напряжения в проводах за счет сопротивления, поэтому батарейка будет заряжаться медленнее. Провод нужно сделать как можно короче.

На этом ремонт сварочной маски с неисправным светофильтром завершен. Остается только испытать изделие в работе, и убедиться в его исправности.

Подводя итог проведения ремонта сварочной маски, нужно отметить один очень важный момент — если продолжать нерегулярно использовать устройство, то новые аккумуляторы также прослужат недолго. Хотя их стоимость невысока (порядка 50-100 рублей), но постоянная замена не доставляет удовольствия. Решить проблему можно следующим образом:

1. Хранить маску на свету, чтобы аккумулятор регулярно или периодически подзаряжался.
2. Сделать переключатель, которым обесточивается подача питания на плату. Это поспособствует тому, что заряд аккумулятора будет дольше сохраняться.

Обычный переключатель нужно припаять так, чтобы обеспечить разрыв цепи между аккумулятором и платой, как показано на фото ниже.

Теперь вы знаете, как отремонтировать неисправный светофильтр на маске для сварщика типа Хамелеон. Процесс ремонта аналогичен для всех изделий от разных производителей. В видеоматериале показан и рассказан подробный процесс ремонта сварочной маски своими руками.

Секреты выбора защитной маски

Шлем хамелеон может комплектоваться фильтрами, а может продаваться и без них.

Согласно нормативно технической документации, материал для изготовления не должен быть проводником тока, быть устойчивым к брызгам метала, а также не допускать проникновения излучения внутрь, тем самым обеспечивать лицо сварщика безопасностью. Таким требованиям соответствует большинство современных масок.

Тело масок отечественного производителя в основном состоит из фибры или пластика. Европейские и Американские образцы отличаются оригинальным дизайном, и могут быть выполнены в виде головы животного. Существует вариант, выполненный из кожи, используются преимущественно в тесных условиях.

Помимо внешнего вида, профессионалы советуют, как выбрать маску хамелеон для сварки по определённым параметрам.

• Габариты, вес и конфигурация маски.
• Подгонка ремней крепления под размер головы.
• Наличие возможности установки диоптрических линз.

Регулировка крепления маски на голове определяет комфортность использования изделия в дальнейшем. Комфортный угол обзора зависит от близости светофильтра к глазам сварщика. Если принято решение приобретения диоптрических линз, нужно обзавестись фильтром с широким обзорным окном, это избавит от надобности поднимать маску. Проще говоря, обзор сварочного шва можно проводить поверх линзы.

Совет профессионала: Приобретайте только те щитки хамелеон, которые имеют сертификацию и гарантийный срок обслуживания, не покупайте подделки!

Критерии выбора маски хамелеон

1. Бывают производители, которые не беспокоятся о безопасности вашего зрения. Нужно требовать сертификат, который подтверждает качество изделия.
2. Искать образец со сменным блоком питания. Встроенные элементы питания не подлежат замене. После окончания ресурса придётся купить новый шлем хамелеон.
3. Качество маски определяет скорость срабатывания фильтра. Для непродолжительного использования достаточно 100 микросекунд, но для профессионала время срабатывания должно быть вдвое меньше.
4. Маска оснащена большим количеством датчиков определения дуги, исключает самопроизвольное срабатывание фильтра в процессе сварки.
5. Скорость срабатывания защиты, и возврат светофильтра в исходное состояние, в качественном шлеме происходит плавно. Этапы ступенчатого перехода — это пережиток.
6. Если при опущенной защите есть возможность работать с болгаркой или выполнять другие сопутствующие задачи, но при этом быть защищённым от ультрафиолета, то такое изделие имеет высокое качество.

Совет профессионала: Светофильтр направлен на работу с аргонно-дуговой сваркой, сможет защитить и от электродуговой сварки, и от работы с полуавтоматикой.

Обращение в сервисный центр

Дополнительные опции затрудняют ремонт, увеличивают риск выхода маски из строя. Если степень затемнения значительно уменьшилась, необходимо обследовать контсрукцию.

Часть комплектующих деталей не подлежат ремонту, требуют обязательной замены. Если не получается это сделать самостоятельно, нужно обратиться в сервисный центр. Гарантия действует только для целостных масок. Если вы успели в ней покопаться, придется оплачивать услуги сервиса.

Браться за ремонт системной платы не стоит: это дело профессионалов. Лучше сразу обратиться в сервисный центр. Неудачный самостоятельный ремонт может обернуться дополнительными расходами.

Общие характеристики масок

Для защиты сварщика во время работы есть несколько различных видов:

1. 1. Щиток. Легко отодвигается от лица по мере необходимости. На нем установлено затемненное стекло в качестве светофильтра. Однако это не самое удобное СИЗ, так как одна рука всегда его поддерживает, он не закрывает шею и уши целиком. Частое поднятие маски для контроля качества шва приводит к попаданию вспышки на роговицу глаз. Такое устройство пригодно для использования в комплексе прочих защитных средств или для выполнения кратковременных работ.
   2. Щиток, соединенный ремнями с головой работника или защитной каской. Корпус маски изготавливают из нескольких слоев негорючих материалов. Визир также многослойный. Поднять защиту можно движением головы, что позволяет проводить операции двумя руками. Но полностью закрыть голову в этом случае нельзя. К тому же неопытные сварщики часто забывают опустить щиток на лицо до начала его использования.
   3. Более продвинутым защитным средством стала маска, у которой светофильтр перемещается независимо от стекла. В этом случае нет надобности каждый раз поднимать корпус для осмотра шва, а тело остается недоступным для попадания окалины.
   4. Самым широким модельным рядом ввиду популярности обладают защитные средства для сварщиков под названием «Хамелеон». Они характеризуются надежностью, удобством использования и долгим сроком службы. На них установлено несколько настроечных ползунков, позволяющих защитить организм не только от световых и термических ожогов, но и от инфракрасного и ультрафиолетового излучения. Питание датчиков осуществляется от аккумулятора или солнечной батареи.
   5. Для работы в специальных условиях (люках, тоннелях, закрытых емкостях и т.д) используется маска сварщика с принудительной подачей воздуха. Он подается с помощью шланга и турбоблока с вентилятором, а отводится через обратный клапан, исключающий попадание внутрь вредных веществ.

Профессиональные маски для сварщиков

Такие принадлежности используются в основном на промышленных предприятиях, стройках, при монтаже трубопроводов. Они предназначены для ношения в течение длительного времени, и степень защиты в них требуется наибольшая.

Изделия Fubag

Немецкая компания, специализирующаяся на производстве оборудования для ремонта и строительства, выпускает несколько линеек автоматически затемняющихся сварочных масок:

1. Optima с разновидностями Visor с диапазонами осветления 4-8 или 9-13 DIN и Team, имеющим регулировку только 9-13 DIN. Остальные параметры у них одинаковы. Вес 500 г позволяет комфортно работать долгое время, не снимая маску. Время задержки меняется от 0,25 до 0,8 секунды. Питаются светофильтры от солнечной батареи
2. Blitz Visor с большим экраном и футуристическим дизайном стала флагманом серии. За изменение параметров отвечает 4 сенсора. Степень осветления у щитка увеличено до 4 DIN по сравнению с остальными (3,5 DIN), минимальное и максимальное время срабатывания составляет 0,1 и 1 секунду. Несмотря на средний размер экрана, обзор у этой модели считается одним из лучших среди всех масок.
3. Fubag Ultima Visor с двухдиапазонным осветлением от 5 до 18 DIN и большим светофильтром (100×67 мм) — самый инновационный продукт серии. Период задержки уменьшился до 0,15 секунды по сравнению с обычными 0,25. Регулируются затемнение, чувствительность и приостановка просветления. Через боковые воздухозаборники происходит проветривание внутреннего пространства, а вытянутая форма прикрывает от искр лицо и шею.
4. Ultima 5-13 Panoramic лидирует по соотношению цены, функциональности и качества. Регулировка с переключателем вынесена наружу и снабжена насечками для удобного пользования в крагах. Питается светофильтр от фотоэлемента или 2 сменных аккумуляторов.

Маски фирмы Aurora

Эта группа компаний выпускает сварочные принадлежности для российских и европейских потребителей. Самыми востребованными «хамелеонами» стали:

1. Aurora SUN-7 Tig, предназначенная для работы аппаратами всех типов. Имеет светофильтр размером 99х55 мм, 4 сенсора и защитные пластины 123,5х99 мм.Комплектуется запасным стеклом. Сертифицирована по европейскому и американскому стандартам.
2. Aurora Sun-9 Max Expert отмечена за однородное затемнение, широкий диапазон прозрачности и возможность объединения маски с каской строителя. Фильтр срабатывает за 0,04 секунды. За своевременность затемнения отвечает 4 датчика.

Esab Warrior Tech

Недостатком этой маски стала высокая цена. К потребительским свойствам и технической начинке претензий быть не может. Светофильтр регулируется плавно в диапазоне 9-13 DIN, срабатывает за 0,08 микросекунды. Сварщик защищен от дуги, капель раскаленного металла, инфракрасного и ультрафиолетового излучений. Оголовье регулируется под нужный размер, а сам корпус фиксируется в 5 положениях.

3m Speedglass 9100xx

Такая маска защитит при следующих видах сварки:

• ручной дуговой;
• полу- и автоматической;
• плазменной;
• кислородной;
• в защитных газах.

Безопасность щитка подтверждена:

• ГОСТ Р 12.4.238-2007;
• стандартами EN 175, EN 166, EN 169 и EN 379;
• Техническим регламентом ТР ТС 019/2011 «О безопасности средств индивидуальной защиты».

Отличительными особенностями стали:

• защита от ИК- и УФ-излучения в любом состоянии светофильтра;
• максимальное затемнение — 13 DIN;
• 7 точек настройки — 5, 8 и 9-13 DIN;
• режим для работы прихватками;
• постоянная фиксация во включенном или отключенном состоянии;
• 3 сенсора на световом фильтре — эффективно обнаруживают сварочную дугу;
• несколько степеней свободы корпуса — обеспечивают комфортную работу в течение долгого времени;
• возможность замены вышедшего из строя компонента маски без привлечения посторонних мастеров и дополнительных инструментов.

Регулировка

Полезная функция настройка задержки просветления светофильтра. Если после гашения дуги светофильтр мгновенно станет прозрачным, то сварщик получит мощный световой удар, так как металл еще не успел достаточно остыть. Для устранения этого неприятного эффекта, в устройстве предусмотрена задержка отключения светофильтра. Вот эту задержку можно регулировать.

Переключатель диапазонов, регулировка чувствительности могут находиться внутри и снаружи маски. Наружное исполнение для многих удобно, нет нужды останавливать работу, снимать сварочную маску. Но при работах в стесненных условиях можно зацепиться органами управления за что-нибудь, поэтому нужно учитывать и этот момент.

Если человек носит очки нужно подобрать маску с регулировкой отодвигающей ее от лица. Так как вес маски может доходить до 3 кг в зависимости от количества выполняемых функций, то большое значение имеют возможности регулировок. Малейший дискомфорт при длительной работе может вызвать снижение производительности и качества работ.

Полезной функцией является возможность переключения из режима сварки в режим шлифовки. Здесь просто отключается светофильтр, и маска работает, как обычный защитный щиток при использовании болгарки.

Определившись с требуемыми характеристиками можно начинать сравнивать производителей. Необходимо рассматривать сертифицированную продукцию. Она должна иметь руководство по эксплуатации и гарантию, чтобы в случае возникновения неисправности, ее можно было отремонтировать сервисном центре.

Многие модели для сварки соответствуют заявленным характеристикам, но есть различия в расположении регулировок, диапазонов, времени срабатывания. Страна изготовления сильно сказывается на цене.

У европейских производителей она может превышать цену китайской маски для сварки в несколько раз. Но сертифицированный китайский товар вполне годиться для постоянного применения.

Критерии выбора сварочных светофильтров

Чтобы самостоятельно выбрать изделие, учитывают следующие характеристики:

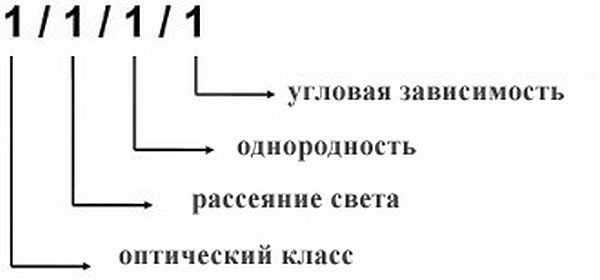

1. Внешний вид. Не должно быть повреждений. В документации обязательно указывают информацию об оптическом классе фильтров и производителе. Если этих данных нет, а характеристики вы узнаете только со слов продавца, то от приобретения такой маски лучше отказаться.
2. Число настроек, их разновидности. Качественное стекло-хамелеон имеет 3 регулируемых параметра: степень затемнения, уровень светочувствительности и время задержки отключения.
3. Габариты. В разных моделях масок размер посадочного места под стекло может меняться, но чаще всего он составляет 110х90 или 120х70 мм. Это учитывают при покупке сменного светофильтра, иначе вставить его на свое место не получится.
4. Тип стекла. Его затемнение может быть постоянным или меняться при колебаниях силы светового потока. Если проводятся одинаковые сварочные работы, то используют фильтр постоянного затемнения, т.к. стоит он дешево, но при этом может защитить глаза сварщика. При работе с часто меняющейся силой тока лучше приобрести хамелеон.
5. Дополнительная защита. На стекло наклеивают полимерную пленку, которая предохраняет его от механических повреждений, возникающих в результате ударов разных твердых частиц и предметов.

Чтобы самостоятельно выбрать светофильтр, нужно учесть тип стекла.

Для профессионала и любителя

Для любителя, который использует сварку изредка, при возникновении вопроса, как выбрать маску типа хамелеон для домашней сварки, главными критериями выбора будут оптические характеристики. Чем они выше, тем лучше и цена.

Любители, которые выполняют небольшой объем работ, могут использовать и щиток для сварки. Есть и недорогие модели хамелеона, и сварочные маски со сменным фильтром для дома. Довольно удобны в использовании легкие кожаные маски для сварки. Их можно подобрать как начинающему сварщику, так и специалисту высокого класса.

Для профессионалов, кроме защитных функций, большое значение при выборе приобретает эргономика, вес, угол обзора, регулировка в процессе сварочных работы.

Все, что связано с удобством ношения маски хамелеон, каждый может проверить самостоятельно и сделать выбор в пользу понравившейся модели. Проблема возникает при сравнении оптических характеристик.

Дело в том, что в продажу иногда поступают изделия низкого качества. Внешне они ничем не отличаются от брендовых моделей для сварки, при этом цены у них привлекательные.

При кратковременной проверке без специальных приборов разницы можно и не заметить. Глаза не успевают устать от разового испытания прибора, для этого нужно время. Раз нет возможности без приборов определить качество светофильтров, то нужно требовать у продавца сертификат соответствия.

Сертификаты для сварочных масок

ТР ТС

делает случайный выбор масок

Во время приобретения маски хамелеона для сварки непременно потребуйте наличие сертификата ТР ТС. А что можно сделать, если на сварочную маску сертификата нет? Просто положите ее назад на витрину.

DIN

Сотрудник центра аккредитации DIN Certco посещает завод и отбирает 16 светофильтров для сварки из партии. Отобранные светофильтры проходят испытания согласно требованиям EN 379. Если все отобранные светофильтры прошли испытания успешно, то выдается сертификат DIN продолжительностью на один год. Устройства для проведения измерений всех характеристик светового фильтра обязаны быть в наличии непосредственно у самого изготовителя. Между прочим, и устройства для измерений также подлежат проверке.

После успешно пройденного второго испытания сертификат DIN дается продолжительностью на 4 года. Спустя 4 года делаются повторные испытания, и в случае успешного прохождения опять дается сертификат на 4 года и так все последующие разы. Сертификация DIN гарантирует и подтверждает безопасности светофильтров для сварки и высокий уровень качества.

DIN plus

DINPlus дается лишь на один год

Так как первое, это непременное наличие непосредственно у самого изготовителя довольно дорогого оборудования для испытаний автоматических сварочных фильтров. Второе, это периодическое тестирование качества независимым работником сертификационного центра. Про какое качество светофильтра можно вообще говорить, когда у изготовителя нет даже оборудования для контроля качества. Вы только подумайте, какие светофильтры он делает в своем гараже.

CE

согласно постановлению 89/686/EWG

Предвещая ваш вопрос, а что сможет помешать, нерадивому изготовителю предоставить на тестирование один вылизанный световой фильтр и в дальнейшем пожизненно клепать маркировку CE, ответим, скорей всего, ничего особо не мешает. Потому все известные изготовители светофильтров для сварки идут на более дорогую добровольную периодическую сертификацию, так как без наличия еще более строгого сертификата DIN, реализация сварочных масок хамелеонов, на рынке Европы, почти невозможна. Многочисленные аккредитации и сертификаты — это как награды для солдата. Если есть чем похвастаться, то почему бы и нет.

Еще несколько сертификатов

• ECS. Обозначение ECS подтверждает соответствие изделия всем требованиям DIN. Производители, которые используют такой знак, в отличие от сертификата СЕ, добровольно себя подвергают постоянным проверкам промышленного контроля качества, измерительных приборов, а также конечных результатов и все время гарантируют высокое качество масок.
• CSA. Ассоциация стандартов в Канаде, стандарты и сертификация такие же, как и DIN. Изготовление и выпускаемые товары также контролируются ежегодным аудитом.
• AS/NZS. Австралийский/Новозеландский сертификат, такой же, как аккредитация DIN. После получения данной аккредитации изготовителем, австралийская ассоциация по сертификации SAIGlobal делает ежегодный аудит завода-производителя.

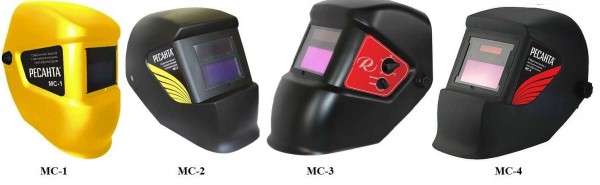

Разновидности защитных сварочных масок

Сейчас в продаже есть много разных сварочных масок, поэтому перед покупкой надо разобраться с их назначением и подбирать модель в соответствии с видом выполняемых работ.

С фиксированным светофильтром

Такие модели были популярными раньше. Они имеют простую систему крепления. Для оценки состояния шва и общего результата работы сварщик должен постоянно поднимать маску вручную, а опускать ее — путем кивка головой. Преимущество такого решения — простота конструкции. Но при поднятии маски глаза остаются полностью незащищенными.

Модели с фиксированным светофильтром раньше были популярными.

С поднимающимся стеклом

Это более удобная модель. Производители позаботились об обеспечении лучшей защиты сварщика. После того как светофильтры для масок поднимают, остается пластиковый щиток, который предохраняет от возможности повреждения окалиной во время очистки шва от шлака.

Сварочная маска с поднимающимся стеклом.

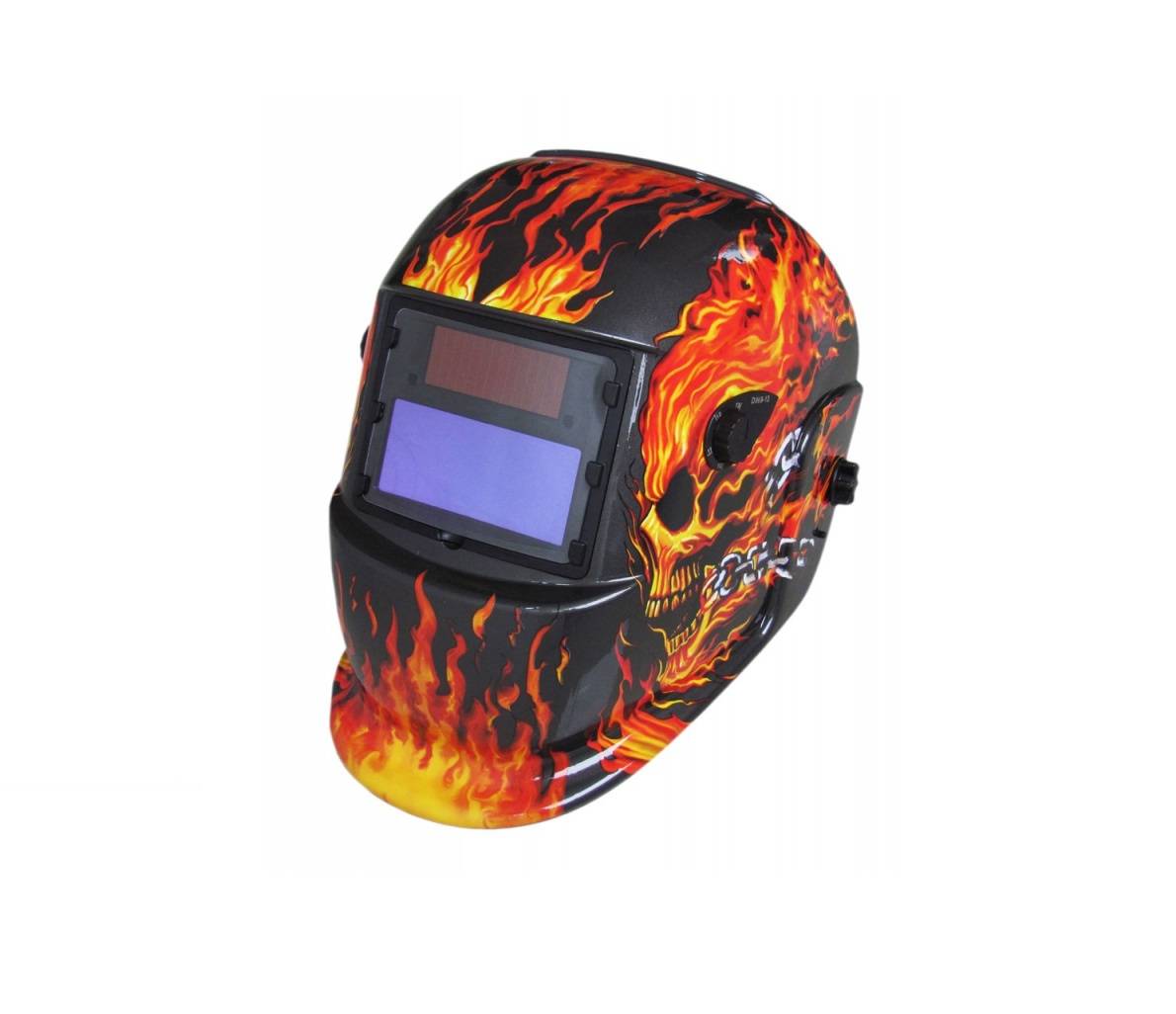

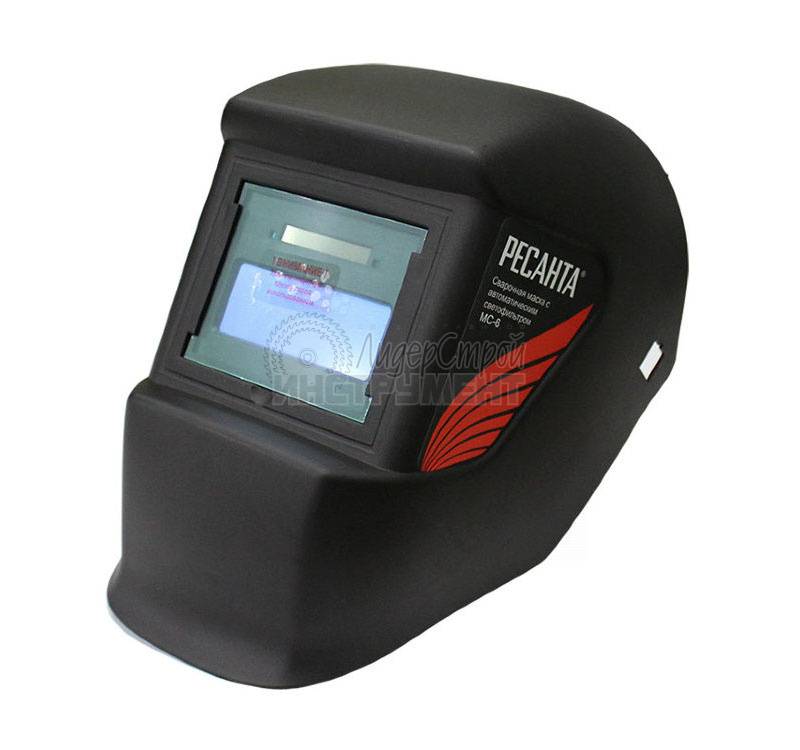

Маски-хамелеоны

Здесь используются жидкокристаллические светофильтры, которые автоматически меняют уровень затемнения в соответствии с мощностью светового потока. Настройка масок-хамелеонов проводится с учетом яркости, других характеристик сварочной дуги.

Они состоят из следующих элементов:

• нескольких слоев кристаллов, между которыми находится полимерная защита;
• источника питания (батареек или солнечных элементов);
• датчиков обнаружения дуги — в большинстве моделей их 2, но в дорогих бывает больше;
• панели управления — с ее помощью выставляют степень затемнения, чувствительность, время.

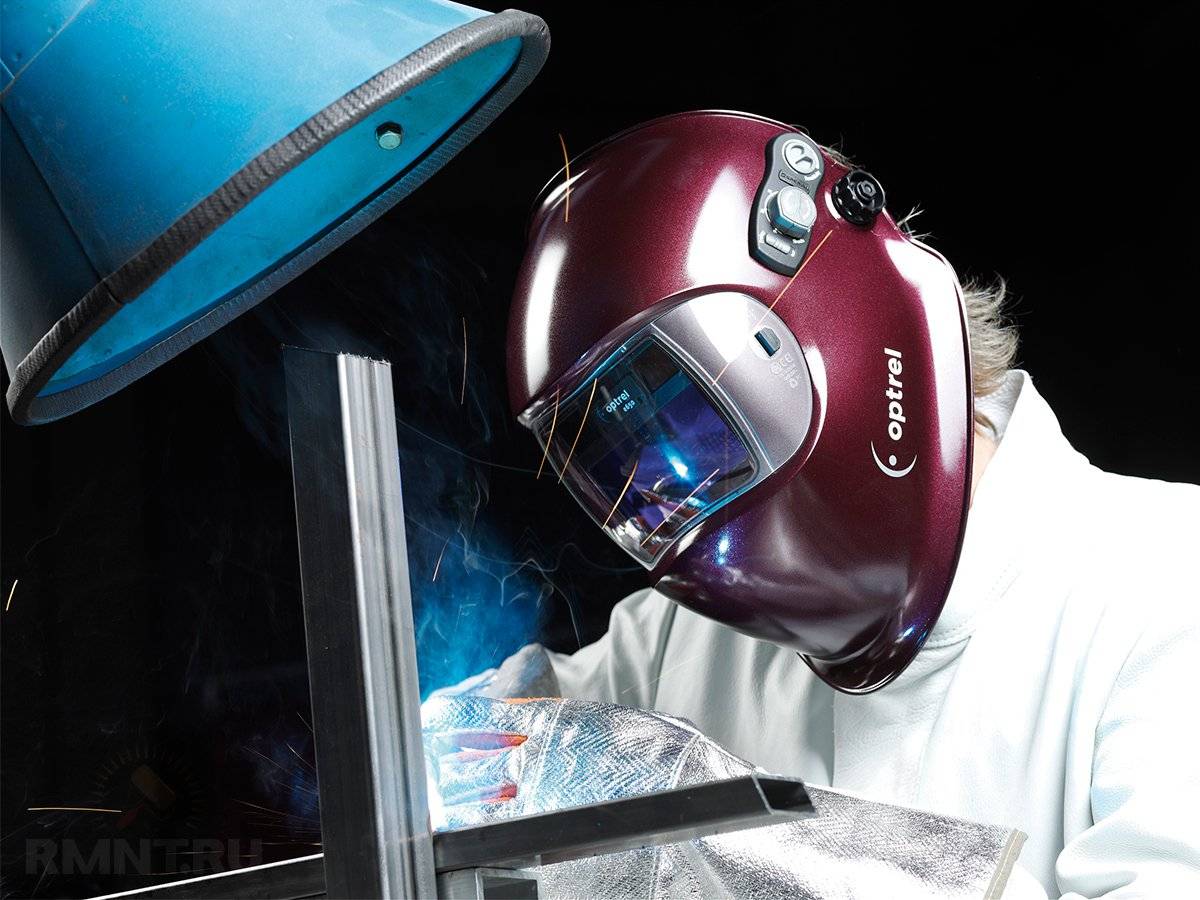

Маски-хамелеоны используют жидкокристаллические светофильтры.

Маски с фильтром и системой подачи воздуха

Если работа выполняется в сложных условиях и при этом выделяется много вредных газов, лучше использовать маски, оснащенные системой подачи воздуха. Внешне они напоминают противогаз. Некоторые из них могут применяться для сварки под водой. В связи со сложной конструкцией они дороже, чем другие модели.

Сварочная маска с системой подачи воздуха.
