Для чего нужны маты для теплого водяного пола и как их укладывать

Что из себя представляет

Помимо правильного монтажа основных элементов оборудования, так же необходима правильная настройка таковых. Немалую роль в этом играет подложка под водяной теплый пол, от правильности монтажа которой будет зависеть эффективность нагрева помещения. От способа и вида укладываемых контуров будет зависеть выбор финишного и напольного покрытия. Лишить ряда преимуществ может даже небольшая деталь, даже при условии, что при установке были использованы дорогие трубы, вспомогательные устройства, качественная смесительная и насосная станция и сам котел отопления.

Неверно уложенные трубы и дешевый утеплитель способны сделать даже дорогое оборудование ненужным и малоэффективным. В этом случае обогрев устройства будет направлен не на прогрев пола, а, к примеру, подкладки.

При проектировке схемы необходимо учитывать то, что главной теплоноситель (горячая вода) будет отдавать не менее 65% тепла напольному покрытию, таким образом прогревая поверхность равномерно и отапливая комнату.

Показатели

Таких показателей можно достигнуть только путем правильного проведения монтажа основного пирога, который включает в себя подложки и гидроизоляционный материал. Для правильного заполнения этого слоя рекомендуется использовать только качественные материалы, которые характеризуются наличием теплоотражающего эффекта. При этом уровень теплопроводности числится минимальным. Подложка для теплого пола отражает тепло и направляет вверх, тем самым отдавая тепло покрытию. Эффективность будет так же зависеть от целостности и ровности бетонной стяжки, монтажа водяного контура и самой подложки. Теплоизоляционный слой укладывается непосредственно на черновой пол, который предварительно подготавливается.

Первый и основной слой подложки состоит из теплоизоляции, которая создает своеобразный термос. При этом гидроизоляция не позволяет образовываться конденсату и попадать в подпол.

Так же хотелось бы отметить и то, что привычные водяные устройства могут укладываться на деревянные и бетонные перекрытия. Если повреждена труба, то начнет скапливаться конденсат. При этом даже несущественная протечка наверняка приведет к затоплению нижних этажей и подвальных помещений. Для устройства теплого пола необходима широкая подложка. А вот качество конструированного пирога будет напрямую зависеть от качества используемых материалов.

Характеристики материала

Для создания рекомендуется использовать материал с высоким показателем теплопроводности и достаточным уровнем жесткости. Технологичность так же играет важную роль, так как от этого зависит практичность дальнейшего использования материалов и устройства. Качественная подложка для водяного теплого пола будет стоить дорого, зато существенно повысит производительность устройства и показатель выносливости.

Основные характеристики:

1. Огнеупорность.
2. Способность отражать тепло.
3. Практичность.
4. Экологичность используемых материалов.
5. Простота укладки.
6. Показатели теплоизоляции и гидроизоляции.
7. Способность противостоять возможной деформации.
8. Устойчивость к климатическим и температурным изменениям.

При соблюдении указанных выше параметров, можно создать идеальную конструкцию подложки под теплые водяные полы

При выборе материалов необходимо обращать внимание только на виды, которые максимально соответствуют приведенным характеристикам. Зачастую используется пенополистирол, так как он лучше других подходит по параметрам. Подложка для водяного пола

Подложка для водяного пола

Разновидности

Сухой водяной пол на полистироловых плитах:

Деревянный сухой водяной пол:

Основных разновидностей сухого водяного пола две:

1. Полистироловые плиты. Трубки матов укладываются в специальные пазы на полистироловых плитах стандартного размера — 1,5 на 0,5 м. Плиты по кромке имеют форму замка по типу элементов ламината или паркета. Его удобно монтировать и обрезать ненужные части. А в пазы, выполненные на производстве, укладывается трубка для воды.
2. Деревянная. Состоит из легко монтируемых модулей с прорезными пазами в них для трубок, но выполнены данные модули из дерева.

Трубки изготавливают из полипропилена, полиэтилена или даже меди. У каждого из материалов свои качества, которые используются в разных случаях. Медь, например, хорошо отдаёт тепло, позволяя полу быстро нагреваться, а полиэтилен намного долговечнее других материалов.

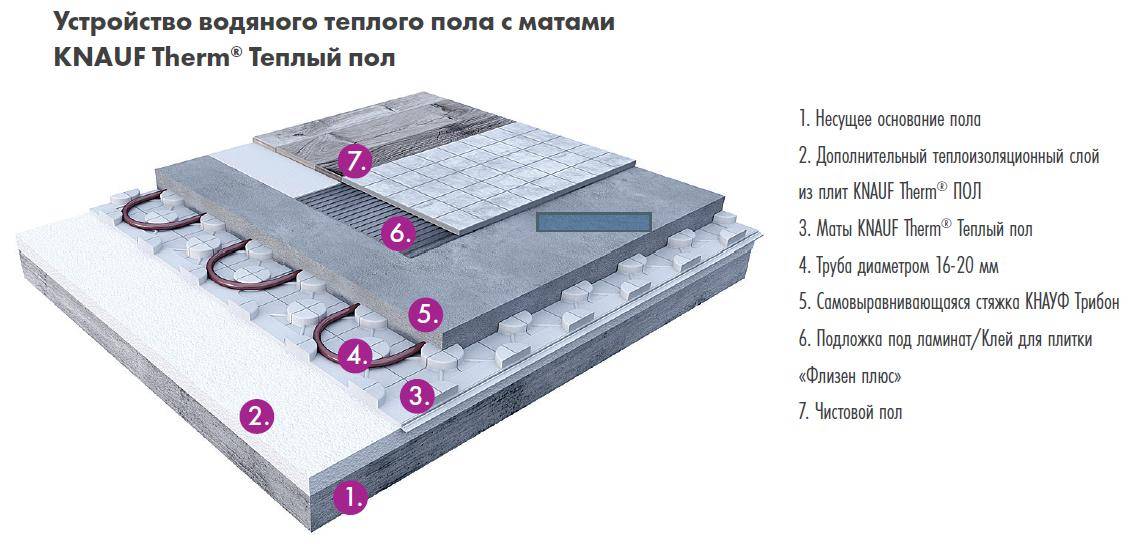

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты
На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные матыПленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
• Плоские маты из пенополистиролаОни же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.

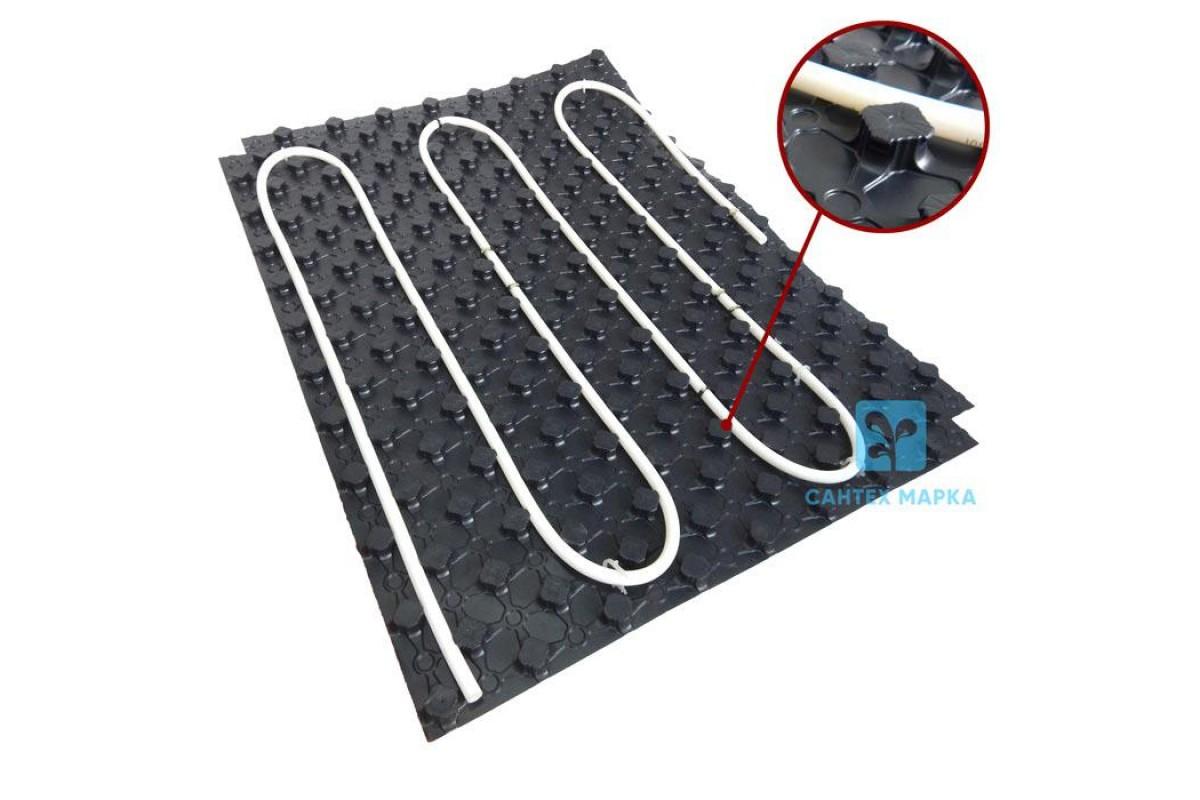

• Специальные маты с бобышками.Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ:
  • ряды фигурных выступов упрощают монтаж труб
  • не требуется дополнительной фиксации труб
  • не требует дополнительных слоев перед укладкой стяжки
  • сопутствует равномерному распределению теплопроводящих элементов конструкции
  • обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

https://youtube.com/watch?v=DimfWtf-0PI

Преимущества и недостатки пенофола

Главные достоинства материала:

• Низкая способность проводить тепло. Показатель теплопроводности может варьироваться в пределах 0,039-0,051 Вт/(м*С).
• Уровень паропроницаемости равен 0,01 мг/(м*час*Па).
• Показатель отражения тепла может быть свыше 97%.
• Прекрасные показатели поглощения звука.
• Пенофол не впитывает влагу, показатель влагопоглощения составляет менее 1%.
• При повышенных температурных показателях материал не подвержен плавлению (до 1100 С).
• Отличается малой толщиной листа.
• Прочен, стоек к механическим нагрузкам и имеет длительный срок службы.
• Очень прост в монтаже.
• Имеет доступную стоимость.

• Недостаточный уровень жесткости. Поверх плит утеплителя не получится наклеить обои или окрасить их.
• Во время закрепления пенофола необходимо предусмотреть защиту электропроводки и нужно будет остерегаться пробоев.
• Низкий уровень адгезии. Для того, чтобы получить надежное сцепление с утепляемой поверхностью, нужно будет применить специальную клеевую смесь или воспользоваться креплением на дюбель-гвозди.

Выбираем опираясь на финишное покрытие

Чтобы подкладка смогла прослужит очень долго, а также работала только в положительную сторону для вашего напольного покрытия, необходимо её подбирать в соответствии с тем, какой финишный материал вы подберёте. Давайте для начала разберём какие разновидности полов могут укладываться на отопительную систему подогрева и как они взаимодействуют с подкладкой:

• Наливной пол – производит существенное давление и увлажняет поверхность.
• Ламинат, линолеум – не производят сильного давления, но нуждаются в подложке, правильно подобранной для их укладки.
• Керамическая плитка – очень схожа с наливным полом и требует достаточной плотности, но имеет некоторые отличия.

Виды подложек и рекомендации по их выбору для системы теплый пол под ламинат

Если вы решили сделать себе наливной бетонный пол, тогда под него следует укладывать очень плотные материалы, которые не боятся влаги и легко выдерживают большой вес. Также с таким полом совместима только система водяного отопления, инфракрасные фольгированные подогревы будут практически бесполезными.

Ламинат и линолеум необходимо укладывать на таких поверхностях, которые не издают никаких скрипов, надёжно укладываются на стартовую поверхность и не смещаются на ней, в идеале должны иметь возможность фиксации. Совместимы с плёночными фольгированными системами и схожими с ними.

Разновидности нагревательных матов

Существует два типа нагревательных матов, помогающих создать атмосферу тепла и уюта в помещениях, где необходимо поддерживать повышенный уровень комфорта.

• Кабельные маты – это рулонный материал, предназначенный для обогрева пола. Их основу составляет одножильный или двужильный резистивный кабель, закрепленный змейкой на полимерной сетке. Некоторые производители для удобства снабжают сетку самоклеющимся нижним слоем. Нагрев поверхности пола осуществляется теплом, выделяемым проводником при прохождении тока. Воздух, нагретый у поверхности пола, поднимается вверх. В результате в помещении происходит воздухообмен, за счет чего и достигается комфортная температура.

• Инфракрасные маты – это такой же рулонный материал. Однако состоит он не из кабеля, а из карбоновых стержней, прикрепленных к токоведущим проводам. Несмотря на отсутствие подложки, провода, расположенные по обеим сторонам стержней, придают материалу необходимую жесткость, облегчающую их укладку. Карбоновые стержни излучают инфракрасные волны, нагревающие не только поверхность пола, но и окружающие предметы, которые передают тепло воздуху.

Укладка и тех, и других матов производится одинаково. Греющие элементы помещаются либо в бетонную стяжку, либо под плитку, где цементно-песчаную смесь заменяет плиточный клей.

Основные плюсы использования матов

Маты для водяных отопительных конструкций – современный теплоизоляционный материал, изготовленный в соответствии с принятыми европейскими стандартами по качеству и безопасности.

Плиты производятся с применением новейших технологий и сочетают в себе все плюсы традиционных утеплителей, и вместе с тем лишены присущих им недостатков.

Преимущества матов:

• имеют прекрасные эксплуатационные характеристики;
• обладают хорошими термо- и звукоизолирующими свойствами;
• подходят как для полусухой укладки, так и для мокрой стяжки;
• при продолжительном использовании не деформируются и не изменяют размеров;
• оснащены замковой системой, благодаря чему плиты быстро и просто укладываются;
• большинство матов имеют разметку, что значительно упрощает процесс монтажа труб;
• не подвержены гниению, устойчивы к бактериям;
• не разбухают от воздействия воды;
• безопасны для человека, в обычных температурных условиях не выделяют вредных запахов;
• выдерживают как высокую (до +180°С), так и низкую (до -180°С) температуру;
• имеют долгий срок эксплуатации, который составляет до 50 лет.

Необходимо учесть, что необработанный пенополистирол является горючим и пожароопасным материалом и при горении выделяет токсичный дым.

Для снижения этого свойства в утеплитель при производстве добавляют антипирены, что делает его самозатухающим материалом. В изделиях отечественного производства такой материал маркируется буквой «С» на конце.

Видео: полезные советы по выбору труб для теплого пола

Это интересно: Гидроизоляция пола в гараже своими руками — изучаем обстоятельно

Виды нагрева

Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.

Сделать теплые полы прежде всего хочется для комфорта

Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Виды матов

Всего производятся четыре типа матов, для монтажа под водяные теплые полы. Все они имеют индивидуальные особенности и созданы для монтажа в конкретных условиях. К пенополистирольным матам относятся:

1. Рулонная подложка;
2. Пенополистирольные плиты;
3. Полистирол с фольгой;
4. Пенополистирольные маты с «бобышками».

Выбор утеплительного мата зависит от особенностей помещения и нагрузки, которую нужно будет выдерживать. Следует учитывать, что плиты имеют разную толщину.

Рулонная подложка

Все специалисты сходятся во мнении, что рулонную подложку можно назвать утеплительным материалом с большой натяжкой. Причиной этому ее небольшая толщина от 2 до 10 мм. Поэтому сфера использования данного материала довольно ограничена.

Такой тип утеплителя используется только в тех случаях, если он укладывается как вспомогательный материал или если теплый пол используется крайне редко.

Категорически не рекомендуется монтаж рулонного утеплителя над подвалами или другими неотапливаемыми площадями. Их эффективность в таком случае будет равняться нулю.

Рулонная подложка не очень удобна и при монтаже. Для ее укладки потребуется специальный скотч, а при установке труб теплого пола их необходимо дополнительно крепить к полу.

В единственном оправданном случае стоит использовать рулонную подложку под теплый пол – это когда архитектурные особенности помещения не позволяют подымать уровень пола.

В целом такой вид утеплителя используется под теплый пол крайне редко и большинством специалистов не рекомендуется из-за его малой эффективности.

Пенополистироловые плиты

Для изоляции теплого пола хорошо подойдут пенополистироловый плиты, которые можно поделить на два вида. Более дешевый вариант – это обычный пенопласт. Если выбор остановился на этом варианте, то следует помнить, что плотность утеплителя не должна быть меньше чем 35 кг/м3. Такие требования необходимо соблюсти для уверенности, что подложка не прогнется или лопнет под тяжестью конструкции.

Более прочный, но и более дорогой утеплитель – это плиты из экструдированного полистирола. Этот материал имеет ячеистую структуру, отлично выдерживает нагрузки, имеет хорошую прочность.

Чтобы получить еще больший теплоизолирующий эффект, на плиты сверху можно монтировать рулонную подложку.

Каждая плита имеет специальные замки, которые облегчают процесс монтажа утеплителя. Если купить утеплитель с уже сделанной разметкой, то это облегчить укладку труб на изоляцию.

Пенополистирол с фольгой

Эти утеплительные маты для теплого пола изготавливаются также из пенополистирола. Они бывают двух видов:

• Панели, соединенные между собой сплошной фольгированной пленкой. При монтаже такой утеплитель раскладывается по поверхности;
• отдельные маты, имеющие специальные замки по сторонам. При укладке плит они соединяются между собой с помощью пазов на замках.

На такие панели наносится координатная сетка, позволяющая быстрее сориентироваться при укладке трубы или нагревательного кабеля.

Для крепления теплого пола используют скобы или арматурную сетку.

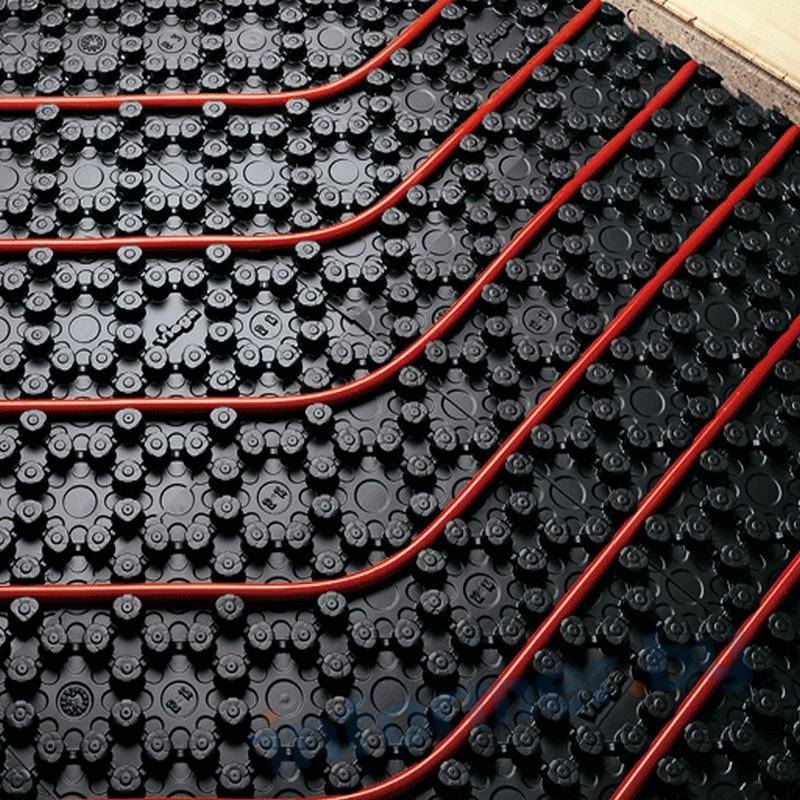

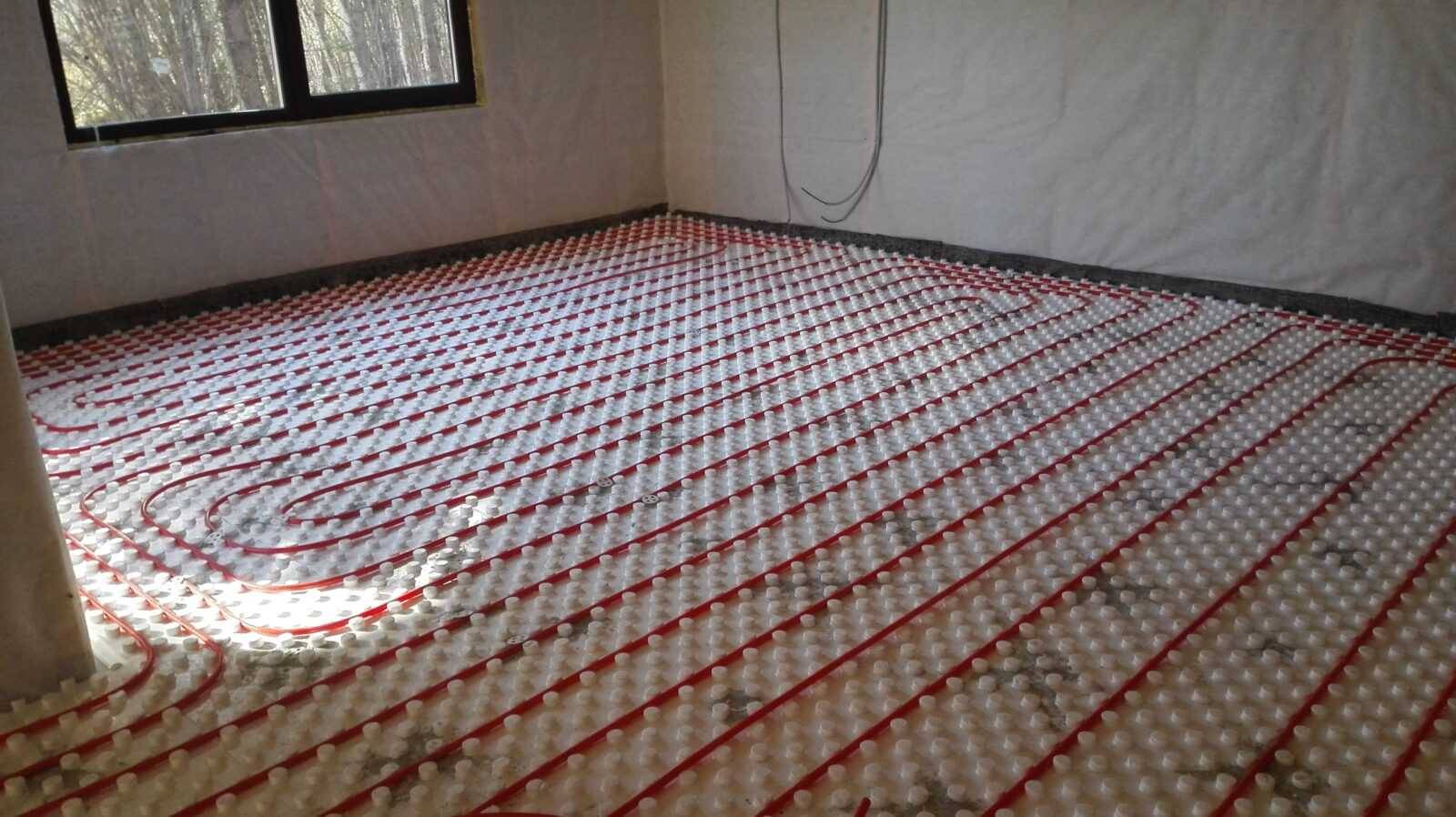

Пенополистироловые маты с «бобышками»

Этот вид утеплителя был специально придуман для укладки под теплые полы. По текстуре – это тот же пенополистерол в плитах, которые имеют на одной стороне специальные выпуклости, прозванные «бобышками».

Выступы, в зависимости от фирмы производителя, по форме могут сильно отличаться и расположены один от второго на определенном расстоянии. Такая конструкция предназначается для фиксирования водяной трубы на поверхности утеплителя и не требует дополнительного крепления.

Высота бобышки составляет 20-25 мм, что позволяет без проблем крепить трубу 20 мм, являющуюся типичной при укладке водяного теплого пола. По высоте вся плита может составлять 40 – 50 мм.

Плиты имеют соединения с замками, обеспечивающие хорошую герметичность утеплителя, поэтому на нее можно укладывать стяжку любого типа. Еще одним достоинством такого вида матов для теплого пола является звукоизоляция. Они позволяют уменьшить показатели шума до 25 дБ.

Как произвести монтаж кабельного мата

В состав электрических систем теплого пола входит три составляющих:

• греющий элемент;
• терморегулятор;

• датчик температуры.

Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.

Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.

Плюсы и минусы нагревательных матов

Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.

Технические характеристики кабельных матов

Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.

Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.

Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.

Установка датчика температуры для кабельного мата

Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м

Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя

Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.

Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.

Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.

Подключение кабельного мата к термостату

Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.

Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.

Выводы и полезное видео по теме

Маты из пенополистирола – современный универсальный утеплитель, они отлично подходят для обустройства водяного пола.

Усовершенствованная конструкция обеспечивает эффективную и продолжительную работу теплосистемы и значительно облегчает процесс монтажа трубопровода, с укладкой которого легко справится даже непрофессионал.

Маты под плитку и ламинат

Попытка обустроить в квартире теплые полы всегда сведется к выбору нагревательного элемента.

Их существует несколько типов, каждый из которых будет определять всю систему обогрева. Любая из них обладает своими достоинствами и недостатками, но сейчас для нас наибольший интерес представляет теплый пол, маты в котором являются основой. Или, как они еще называются, термоматы или нагревательные маты.

Выводы

• Монтаж теплых водяных полов нужно начинать с оценки ситуации и замеров. Необходимо решить, будет ли теплый пол основным или все же дополнительным видом обогрева помещения.
• К выбору лучшей подложки под теплый пол нужно подходить ответственно и исходя из характеристик помещения, учитывая не только площадь помещения и предполагаемую температуру, но и влажность и высоту потолков.
• Гораздо надежнее использовать те материалы, которые специально предназначены для теплого водяного пола. Такой подход не только сэкономит время, но увеличит срок службы и позволит экономить до 20% на энергию, затрачиваемую на обогрев помещения.
