Устройство расширительного бака мембранного типа

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

• баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
• диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

• бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
• качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
• при подкачке требуется небольшое количество газа или воздуха;
• теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
• минимальные затраты на эксплуатацию системы;
• монтаж не требует больших затрат средств и времени.

Читайте еще: Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления, k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%; D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.) Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

В любом случае следует считать, что расширительные бачки для отопления должны обеспечивать увеличение объёма теплоносителя в сети в пределах 10%, то есть при объёме теплоносящей жидкости в системе 500 л. объём вместе с баком должен составлять 550 л. Соответственно, необходим бачок расширительный системы отопления объёмом не менее 50 литров. Такой метод определения объёма весьма приблизителен и может вылиться в излишние затраты на покупку расширительного бака большего объёма.

В настоящее время в интернете появились онлайн калькуляторы для расчёта расширительных бачков. В случае использования для подбора оборудования таких сервисов, необходимо провести расчеты минимум на трёх сайтах, чтобы определить, насколько корректен алгоритм вычисления того или иного интернет-калькулятора.

Типы баков и их особенности

Устройство может быть закрытого (мембранный) и открытого типа; основное различие их заключается в месте установки, конструктивном исполнении и наличии дополнительного оснащения (к примеру, расширительный бак мембранного типа обязательно должен быть оборудован предохранительным клапаном).

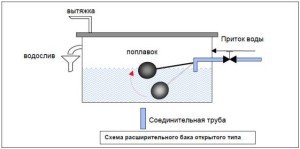

Расширительный бак открытого типа

Устройство расширительного бака открытого типа. Нажмите на фото для увеличения.

Он устанавливается в самой высшей точке системы отопления (это либо чердак дома, либо крыша многоэтажного здания) и имеет открытый вид. Его основными функциями являются предотвращение теплового расширения в трубах и вскипания теплоносителя в трубах. Также расширительный бачок открытого типа служит своего рода резервным источником при утечке воды.

Конструктивно для систем отопления он представляет собой емкость с несколькими выходами для подключения труб: расширительной, сливной, циркуляционной, сигнальной.

Подключение производится с помощью расширительной трубы небольших размеров. Вверху (с боковой стороны) находится труба для слива воды в канализацию – при переполненности устройства. Переливную трубу запорной арматурой не снабжают.

Если система отопления – с естественной циркуляцией теплоносителя, то расширительный бак подключается к подающей магистрали. В этом случае он является своего рода воздухосборником.

Если же отопление – с принудительной циркуляцией теплоносителя, то бачок следует подключать к «обратке» во избежание вскипания воды в трубопроводах.

В самой нижней точке корпуса устройства для отопления имеется сигнальная труба, снабженная запорным вентилем. Чтобы вода в емкости не замерзла в холодное время года, к нему следует подключить циркуляционную трубу. А еще лучше – сделать хорошую теплоизоляцию.

• большие габариты и громоздкость;
• обязательная установка в самой высшей точке отопительной системы, что влечет за собой увеличение теплопотерь;
• высокая скорость коррозии металла корпуса вследствие его открытой конструкции: с водой в трубы попадает воздух, который и вызывает коррозию внутренних поверхностей трубопроводов и нагревательных приборов;
• невозможность работы в системах с высокими давлениями.

Расширительный бак мембранного типа

Поскольку мембранный расширительный бак является закрытым, то все вышеперечисленные недостатки для системы отопления отсутствуют. Обязательные требования к установке данного типа устройства — необходимость оснащения его предохранительным клапаном и манометром для поддержания постоянного давления.

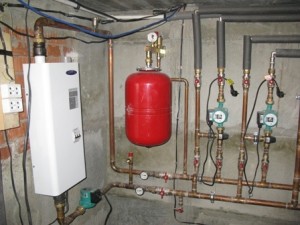

Такой расширительный бачок устанавливается непосредственно рядом с водонагревательным котлом, и подключается на обратный трубопровод перед циркуляционным насосом, чтобы избежать вскипания воды в трубах

Пожалуй, первое, на что следует обращать внимание при монтаже – надежность креплений для системы отопления

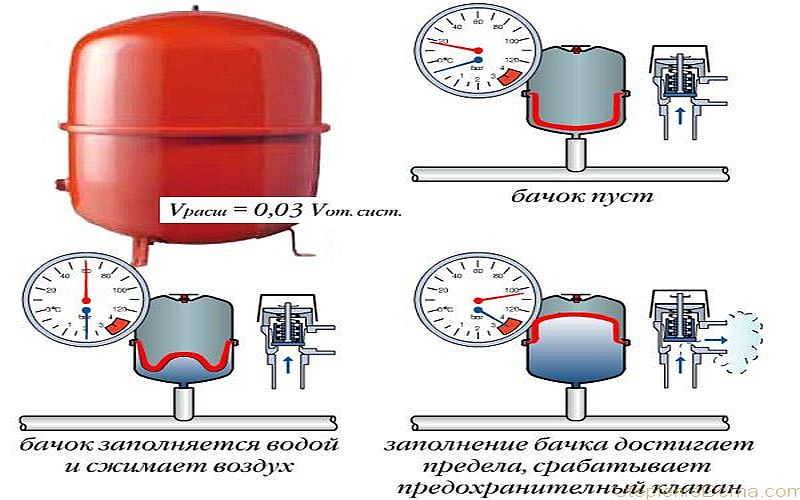

Конструктивно бачок представляет собой следующее устройство: корпус плоской или баллоннообразной формы, внутри которого имеется перегородка из мембраны. Перегородка должна быть герметичной, т.к. в одной части емкости находится сжатый газ (или воздух).

Устройство расширительного бака мембранного типа. Нажмите на фото для увеличения.

Перед тем, как запускать отопление, следует убедиться в правильности установленного значения давления (из расчета 0,1 МПа/1м вод. ст.). Как только температура теплоносителя начинает расти, объем воды в системе увеличивается, и вода поступает в отделение водяной камеры бака, тем самым увеличивая значение давления сжатого газа до установленного значения в отопительной системе. Манометр с предохранительным клапаном необходим для того, чтобы держать контролировать значение давления сжатого газа.

Как правило, при отоплении с такой конструкцией расширителя нужно позаботиться об установке компрессора – он обеспечивает постоянное давление в воздушном отделении камеры.

Главным элементом является мембрана – баллонная или диафрагменная. Первый тип применяется для больших объемов теплоносителя; такая мембрана может быть заменена в случае выхода из строя. Особенностью ее конструкции является то, что корпус емкости не контактирует с теплоносителем, находящимся как бы внутри мембраны, а это снижает риск коррозии поверхностей метала бака и повышает его эксплуатационный период. Второй тип используется в баках малого размера при отоплении с небольшим объемом воды в трубах.

Место установки

Установка открытого бачка осуществляется в наиболее высокой точке системы отопления. При этом существуют несколько вариантов установки:

На подаче. Классический вариант подразумевает установку резервуара над котлом. При такой схеме горячая вода (теплоноситель) не только идёт по контуру, но и проникает в бачок, создавая характерный шум, напоминающий закипающую воду в чайнике.

Внимание! При ошибочных расчётах теплоноситель может закипеть и в баке

• На обратке. Такой способ позволяет избежать проблем с кипением, благодаря сниженной температуре жидкости.
• Комбинированно. Этот способ подразумевает установку двух расширительных баков — одного в месте подачи теплоносителя, а второго на обратке. Такая комбинация позволяет избегать, образующихся в системе, воздушных карманов.

Фото 2. Схема отопительной системы с расширительным баком. В данном случае он устанавливается на обратку.

Как правильно установить

При монтаже открытого расширительного резервуара есть несколько действенных рекомендаций, применяемых опытными специалистами для надёжного результата:

• Врезание аварийной сливной трубки, во избежание перелива теплоносителя через верх бака.
• Утепление корпуса бака.
• Размещение резервуара прямо над котлом и соединение с ним вертикальной подающей магистралью.
• Утепление трубки, соединяющей резервуар с общей системой. Это поможет избежать взрыва из-за того, что увеличенному объёму теплоносителя некуда будет деваться.
• Утепление отводящей сливной трубки, чтобы при её замерзании избежать перелива воды через край или уберечься от вредных паров антифриза.
• Установление трубки (гибкого шланга, находящегося внутри бака) до самого дна. Это будет способствовать использованию пространства бака по максимуму.

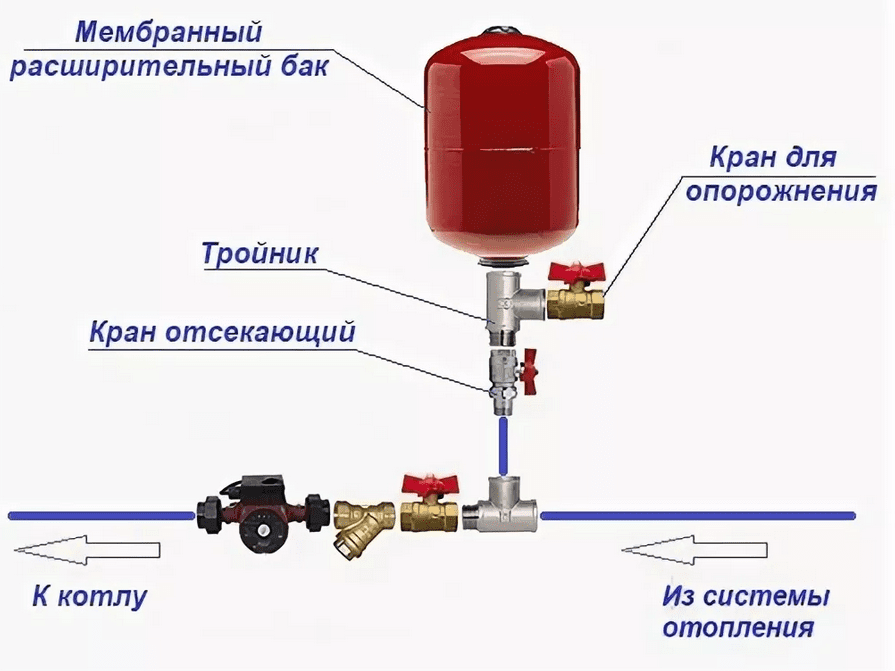

Установка мембранного расширительного бачка

В отличие от открытого, мембранный гидроаккумулятор можно для удобства обслуживания установить прямо в тепловом пункте, рядом с котлом. Обычно его ставят на прямом участке перед циркуляционным насосом, желательно так, чтобы вода (или иной теплоноситель) поступала в компенсатор сверху. Он обязательно должен быть снабжён манометром, предохранительным клапаном и подключён к обратке.

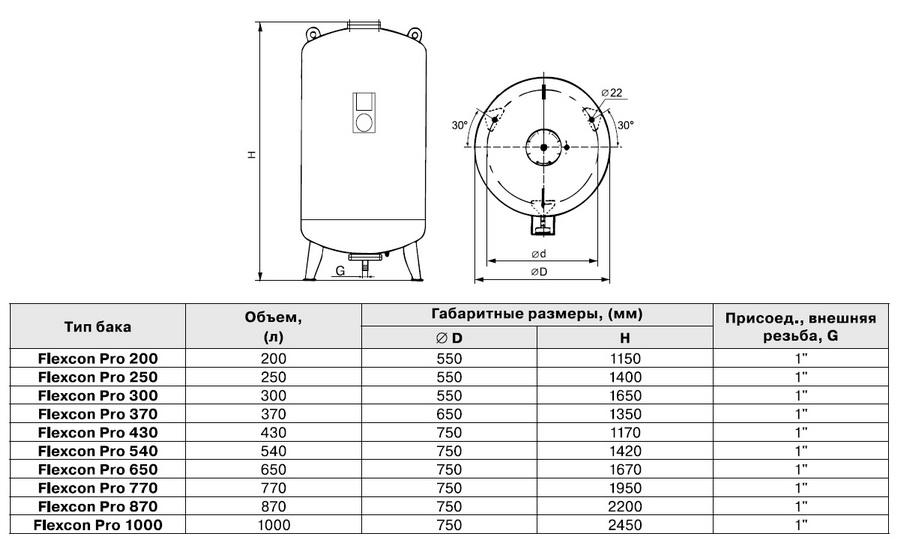

Гидроаккумуляторы объёмом до 30 л крепят на стену, более крупные устанавливают на полу. При монтаже на стене бак следует крепить надёжно, поскольку его вес резко увеличивается при заполнении водой.

В инструкции к прибору содержатся рекомендации по его правильному монтажу. Но лучше доверить эту ответственную работу специалистам.

Несколько мембранных баков в тепловом пункте

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

• Плохое качество требуемых инструментов или их отсутствие.
• Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
• Установка расширителя в недоступном месте.
• Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
• Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Разновидности расширительных бачков

Далее мы рассмотрим виды расширительных баков для отопления. Все они имеют схожую конструкцию, отличаясь внутренним устройством, объемом и формой. Давайте рассмотрим их устройство и выясним некоторые отличительные особенности.

Расширительные баки для открытых систем

Расширительный бак для системы отопления открытого типа представляет собой простой бачок без какой-либо внутренней начинки. Его задача – принимать в себя расширяющийся и увеличивающийся в объеме теплоноситель из отопительного контура, препятствуя его повреждению. Отсюда же удаляется воздух, образующийся в процессе работы отопления. Установленный в самой верхней точке контура, он вмещает в себя до нескольких литров жидкости. С целью предотвращения попадания в теплоноситель посторонних частиц и пыли, бачок закрыт крышкой. При этом он не является герметичным.

Вы можете изготовить самый простой расширительный бак для отопления своими руками – в этом нет ничего сложного. В системах отопления открытого типа в качестве таких бачков используются различные металлические баллоны, пластиковые бочонки и многое другое. Также вы можете сварить его из листового железа, придав ему любую форму (например, прямоугольную – это самый простой и компактный вариант). Подключение расширительного бака к системе осуществляется обычной трубой небольшого диаметра.

Бачки для закрытых систем

В отоплении закрытого типа используются несколько иные бачки. Они построены по замкнутой схеме, теплоноситель в них не сообщается с атмосферным воздухом. Общий принцип работы расширительного бака в системе отопления таков – нагреваясь и расширяясь в объеме, теплоноситель под собственным давлением поступает внутрь бачка, заполняя часть его объема (он ограничен мембраной или резиновым баллоном/мешком). При остывании теплоноситель вытесняется в обратном направлении – внутрь отопительного контура. Еще одна суть расширительного – поддерживать в системе определенное давление.

Мембранный бак для отопления – это и есть не что иное, как расширительный бачок закрытого типа. Но используемые в их конструкции мембраны могут быть двух типов – в виде диафрагмы или в виде резинового баллона (мешка). Мембранные баки для систем отопления разделены надвое прочной резиновой (иногда из альтернативных материалов) мембраной. Вторая половина заполняется воздухом или чистым азотом. При поступлении теплоносителя мембрана изгибается, сжимая газовое наполнение. Как только теплоноситель остынет и его объем уменьшится, мембрана выдавит его обратно в контур.

Некоторые пользователи и специалисты называют такие баки вакуумными, но это не совсем правильная терминология – никакого вакуума тут нет и в помине.

В верхней торцевой части мембранных расширительных баков для отопления мы можем увидеть клапаны для точной настройки давления. Сюда подключаются насосы и манометры. Если бак создаст излишнее давление в системе (при правильно выбранном объеме), начнет срабатывать предохранительный клапан. Если это произошло, следует немного стравить газ из газовой части. В противном случае подсоединяем сюда насос и начинаем накачивать воздух до достижения рекомендуемого производителем давления (указывается в техпаспорте).

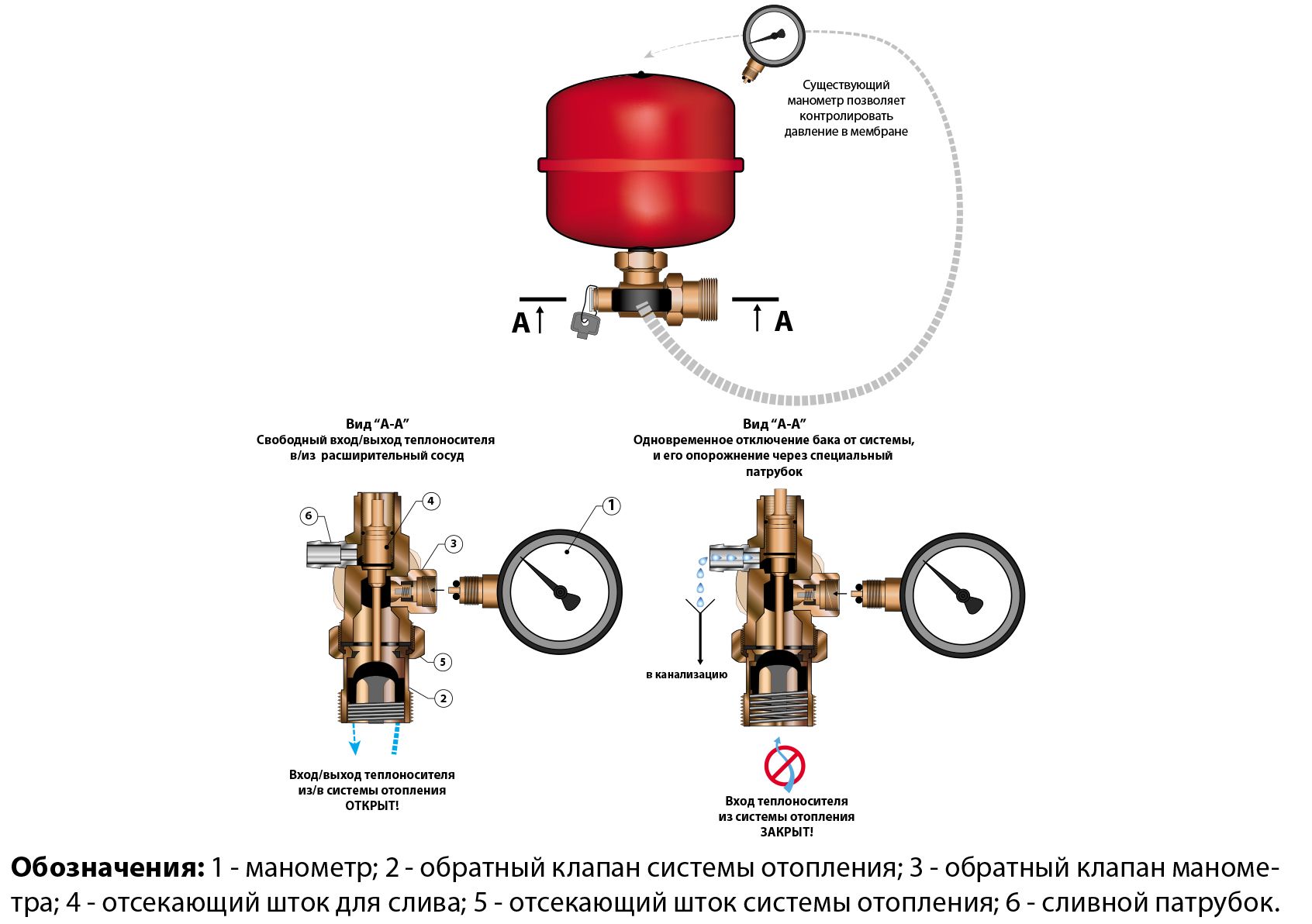

Для того чтобы проверить давление в расширительном баке котла для отопления частного дома, воспользуйтесь обыкновенным автомобильным манометром.

Кстати, корпуса расширительных бачков для отопления частных домов и многих других построек делаются пластиковыми или металлическими. Что касается имеющихся внутри мембран, то они нередко делаются съемными – это необходимо для проведения оперативного ремонта без замены всей конструкции целиком.

Встроенные бачки

Также существуют расширительные баки для котлов, которые устанавливаются внутрь обогревательного оборудования – это бачки для двухконтурных котлов, у которых вся обвязка находится непосредственно на борту. В большинстве случаев их объем варьируется от 6 до 8 литров, чего вполне достаточно для обогрева квартир и частных домовладений (и для корректной работы отопления). Например, такие бачки устанавливаются в котлах Baxi, Buderus, Protherm и во многих других.

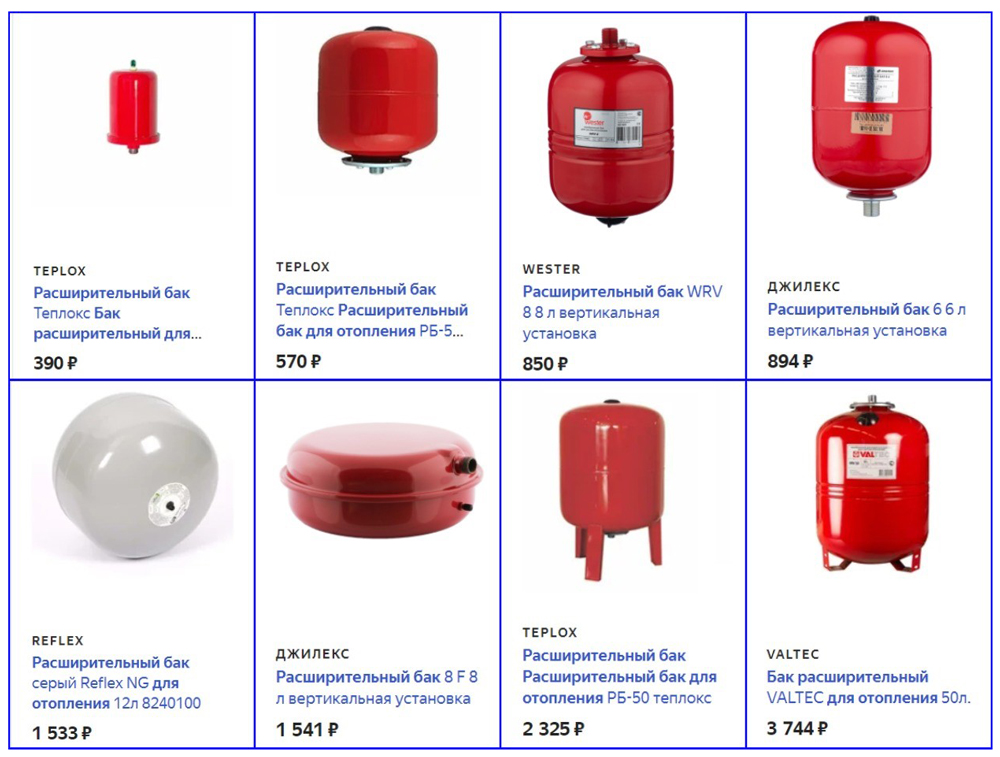

Рекомендации по выбору

При выборе бака особое внимание нужно обратить на его конструкцию. Если не ожидается критических перепадов давления, то лучше предпочесть недорогой фиксированный бак. В ином случае потребуется установка расширительного разборного бака, так как замена мембраны обойдется значительно дешевле, чем замена всей конструкции полностью

В ином случае потребуется установка расширительного разборного бака, так как замена мембраны обойдется значительно дешевле, чем замена всей конструкции полностью.

Дополнительные факторы, которые нужно учесть при выборе:

• толщина стенок: должна составлять не менее 1 мм;
• тип внешнего и внутреннего покрытия: изготовленный из металла корпус не должен подвергаться коррозии;
• объем жидкостного отсека: не должен быть слишком большим во избежание снижения температуры теплоносителя в трубах;
• конструкция емкости: она может быть горизонтальной или вертикальной, в других положениях его установка запрещена.

Расширительный бак в помещении

Несмотря на кажущуюся простоту такого элемента отопительной системы, как бак для воды, его выбор и установка требуют немало внимания и скрупулезности даже в мелочах. Серьезное отношение позволит избежать любых неприятностей и сделать обогрев частного дома эффективным и безопасным.

Видео по теме:

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Устройство резервуара

Если система отопления не включает в себя дополнительное устройство, в которое может перейти лишний объем жидкости, то она может выйти из строя. Роль запасной емкости как раз и выполняет мембранный бак, который необходим для бесперебойной работы .

Пока котел не был изолирован, потребность в энергии для воды была снижена. Еще одна извилистая проблема. Если использование типичных гликолей может быть отравлено, если котёл не работает. С пермаганату калия, второй, чтобы искать казко «съеденный», может быть, духи с водой?

Познакомьтесь с коллегами в пищевой промышленности. Как всегда, большую часть времени выполняются самые простые работы. Дни уже сошли с нами. И крыша мокрая – вы не хотите спускаться. Проехать несколько метров до трапа на чердаке Белиза. Возможно, это не стоит того, но увеличит сопротивление солнечному свету. Кроме того, он отлично герметизирован от грязи.

Мембрана

В корпусе резервуара имеется эластичная мембрана, которая разделяет его внутреннюю камеру на две части. Одна часть содержит теплоноситель, а вторая заполнена воздухом. Вместо него может использоваться азот.

В зависимости от модели, в комплектацию устройства может входить сменная или несменная мембрана. В первом случае теплоноситель размещается в эластичной полости и не контактирует с металлическими внутренними поверхностями.

К сожалению, вы не смогли сделать снимок – он умирает, но вам еще нужно подняться, чтобы затянуть трубы. Пока в системе нет жидкости – ее не следует использовать – существует опасность хорошо охлажденных коллекторов. Однако это не должно быть точкой отсчета, если вы хотите настроить такую ​​систему.

Интернет полна хорошей информации. Но один из моих самых тревожных сайтов. Работа медленно продвигается вперед. Остается заполнить систему и изолировать трубы на чердаке. После длительного поиска была обнаружена компания по производству пропиленгликоля в Литве. Тот, кто хочет этого, найдет больше информации.

Монтаж (или снятие) мембраны выполняется через фланец, для крепления которого использованы болты. Такие манипуляции выполняют, когда производят текущий ремонт оборудования.

Если прибор имеет несменную мембрану, то он снабжен внутренней полостью из двух секций. Демонтаж в таком случае не предусмотрен.

Этиленгликоль никоим образом не должен использоваться. Все еще требуется управление утечкой системы. Другая причина заключается в том, что маршрут к коллектору достаточно длинный. Правильный кандидат – это гиперфоретическая реле. Обе дешевы и имеют две позиции мин. Давление и максимальное давление. Оба значения можно отрегулировать. Если тепло поднимается, расширительный бак разрушается или гликоль течет в водопровод. Если давление падает, это означает траншеи.

Последнее слово или перевязанная рука. Система с циркуляционным насосом, которая накопилась так много и простаивает почти месяц. Хотя насос был роскошным – даже с контролем мощности. Итак, новый насос построен. Проверяемая герметичность системы. Украшен на крыше – установлена ​​вентиляционная камера. Результат первого дня – работал около трех часов – с 14-градусным котлом у нас 24 градуса. Как и через три часа, очень хорошие результаты. Даже учитывая, что трубопровод все еще не изолирован повсюду.

Для защиты системы от превышения давления мембранные баки оснащаются предохранительными клапанами.

К чему приведет неправильно подобранный расширительный бак?

Если при нагреве теплоносителя в отоплении объема расширительного бака не хватит, то избыток теплоносителя будет сливаться через специальный аварийный клапан. После того, как система снова остынет, возникнет недостаток теплоносителя. Плюс ко всему упадет давление в системе отопления.

Котлы и другое оборудование имеют нижний порог по давлению, преодолев который, отопление попросту не запустится. Исправить эту ситуацию поможет обычный долив теплоносителя.

Если такая ситуация будет возникать постоянно, то повышается риск выхода из строя оборудования. Поэтому лучше подбирать расширительный бак правильно.
