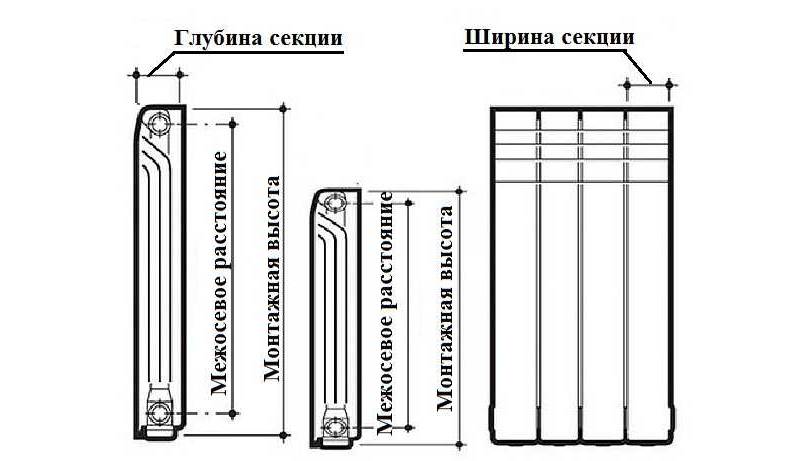

Ширина алюминиевого радиатора
Ширина (длина) алюминиевого радиатора зависит в первую очередь от количества секций. А ширина секции алюминиевого радиатора – величина непостоянная. Она зависит от модели и производителя. И варьируется в пределах от 8 до 10,5 см.
Шириной секции батареи определяется, насколько эффективно будет она греть. Чем ниже температура воды или теплоносителя в системе, тем хуже она прогревает алюминиевые перья. Соответственно, секция должна быть уже.
При соединении секций между собой используются ниппельные гайки. Иногда в местах стыка устанавливают прокладки или промазывают их герметиком. Их толщина практически не влияет на общие размеры радиатора.

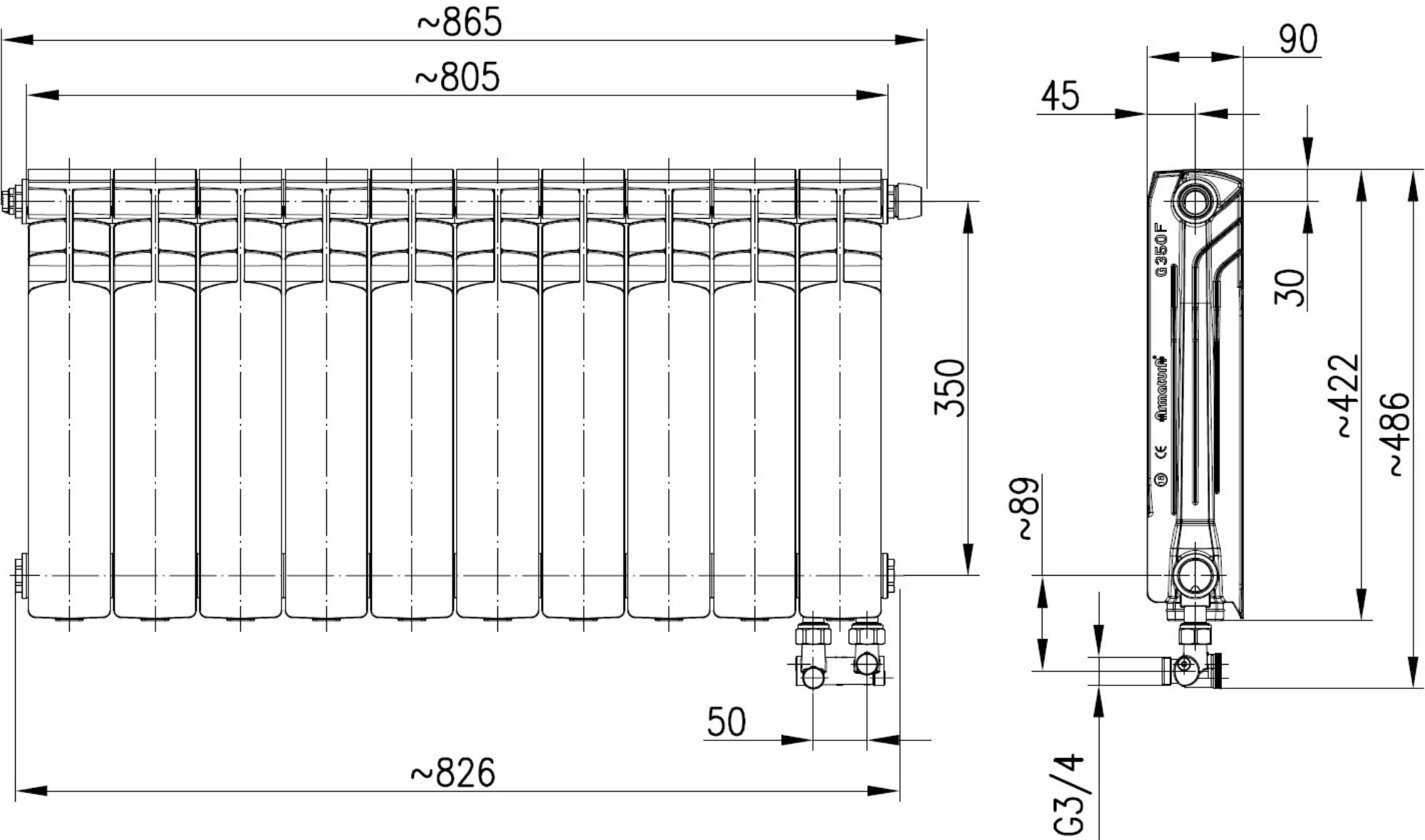

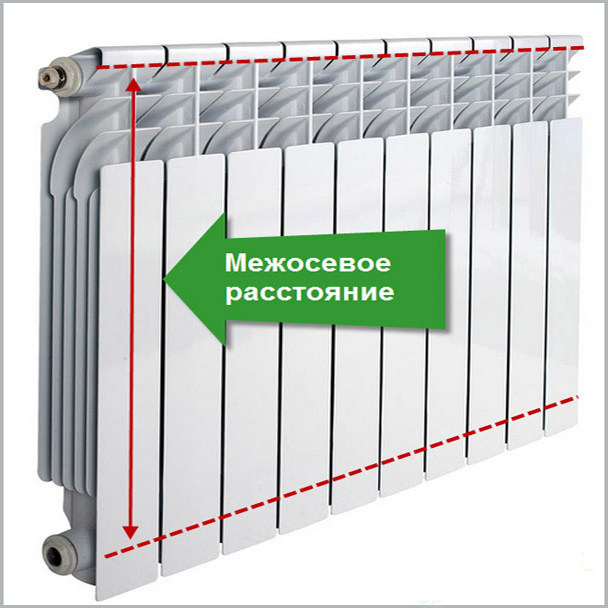

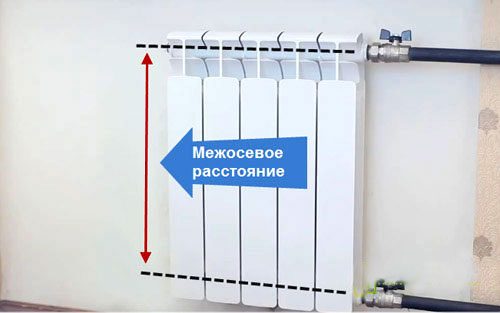

То есть, чтобы узнать размеры алюминиевого радиатора отопления на 10 секций, достаточно знать его межосевое расстояние и ширину секции. К межосевому прибавьте 7-15 см – узнаете его реальную высоту. Умножьте ширину секции – узнаете его длину.
Срок службы 25 лет

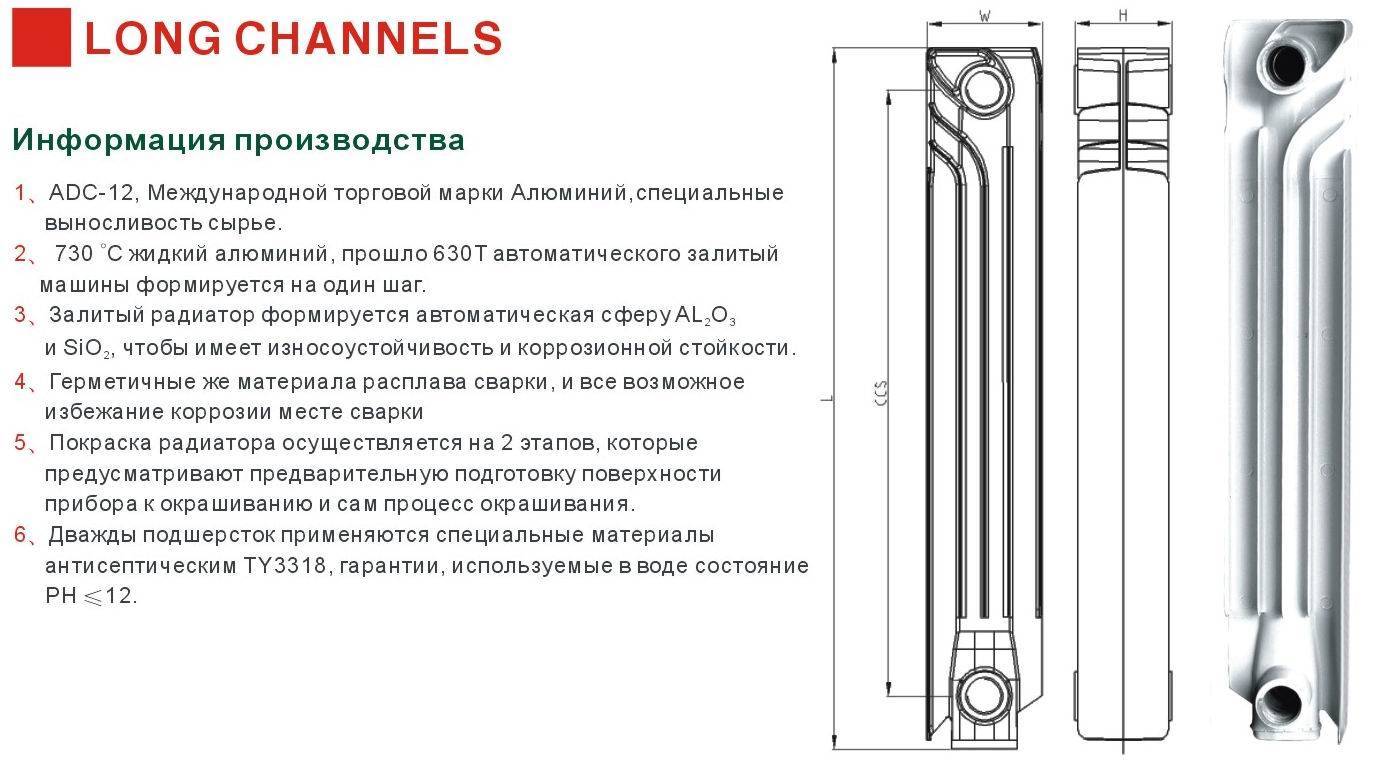

Алюминиевые радиаторы – это элегантные и легкие приборы отопления, они обладают высокой теплоотдачей и очень востребованы на российском рынке. Именно их часто выбирают оптовые покупатели.

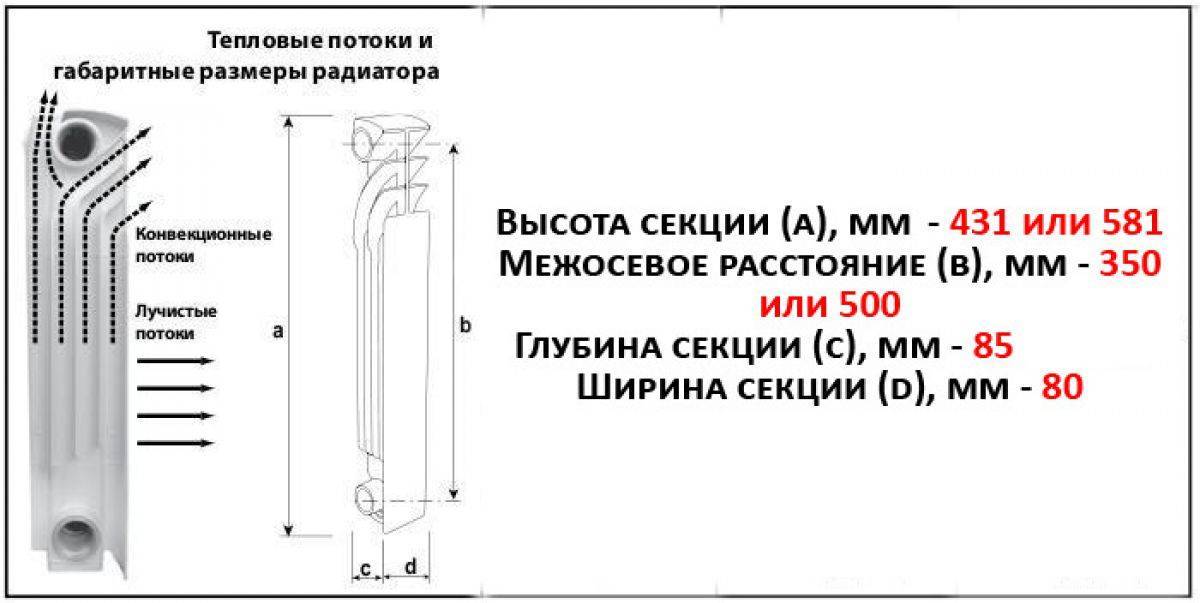

Алюминиевые радиаторы часть тепла (примерно 50%) отдают в ходе излучения, остальную часть – посредством конвекции. Для отопления помещений они будут наиболее эффективны. Внутри секции радиатора расположены дополнительные тонкие ребра (оребрение) – это повышает теплоотдачу прибора за счет увеличения эффективной площади теплосъема до 0,5 кв. м. В секциях находится небольшой объем воды, благодаря чему алюминиевые радиаторы могут хорошо регулироваться с помощью термоголовок. Тепловая инерция таких радиаторов невысока, и изменения в работе термоклапана будут заметны через 7-10 минут, что позволит сэкономить тепловые ресурсы на 20-30 %.
Высокая теплопроводность алюминия обеспечивает высокую теплоотдачу. Это, в сочетании с оптимальной ценой, дало алюминиевым радиаторам отличное конкурентное преимущество. Однако не обходится без минусов – такие радиаторы подвержены коррозии, происходят различные химические реакции внутренних стенок радиатора с щелочными или кислотными теплоносителями центральных систем отопления. Современные радиаторы проходят дополнительную многоэтапную антикоррозионную защиту, что существенно уменьшает скорость коррозии.

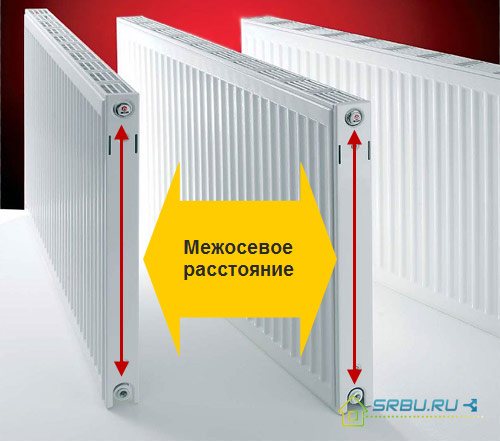

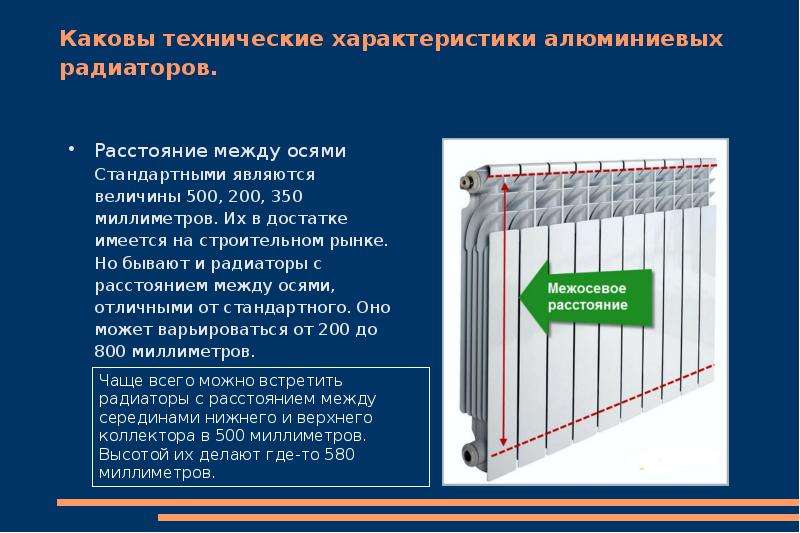

Длина и мощность радиаторов варьируются в зависимости от количества используемых секций. Межосевое расстояние составляет 350 или 500 мм – это позволяет подобрать радиаторы под разные архитектурные особенности помещений (учитывая ширину проемов, высоту ниш, глубину подоконников и т.п.). Каждая секция имеет верхний и нижний коллекторы, которые соединены с помощью вертикального канала, и оребрение, положительно влияющее на теплоотдачу. Многие алюминиевые радиаторы производятся в Италии, а итальянские производители придают особое значение дизайну, поэтому всегда можно подобрать модель по своему вкусу и для любого интерьера. Удачные теплофизические свойства позволяют производить алюминиевые изделия практически любого дизайна. В ситуации с коррозией помогает оксидная пленка, которая образуется на поверхности алюминия и химически не активна, а также дополнительная антикоррозионная подготовка радиаторов.
Таким образом, можно выделить следующие достоинства алюминиевых радиаторов:
— оптимальная цена; — высокая теплоотдача; — большая площадь проходного сечения межколлекторных трубок; — элегантный дизайн; — малый вес секции; — высокое рабочее давление.
Есть и недостатки у таких радиаторов:
— возникновение коррозии при некачественном теплоносителе в центральных системах отопления; — необходимость удалять воздух из верхнего коллектора с помощью воздухоотводного клапана.
Среди популярных производителей алюминиевых радиаторов выделяются следующие:
Brixis (Италия)
Tenrad (Германия)
Radena (Италия)
Warma (Китай)
Maxterm (Китай)
October (Китай)
Evolution (Китай) – радиаторы, предназначенные для отопления жилых, административных помещений и коттеджей. Отдельные секции также изготавливаются методом литья под давлением и собираются с помощью стальных ниппелей. Радиаторы Evolution – это качественные радиаторы по низкой цене. Теплоотдача одной секции составляет 170 Вт, рабочее давление – 16 атм., производитель дает гарантию на продукцию – 10 лет.
Представленные на нашем сайте алюминиевые радиаторы можно купить оптом в Екатеринбурге, Тюмени, Сургуте, Челябинске и других городах УрФО. Надеемся, что стоимость и сроки поставки Вас приятно удивят.
голоса
Рейтинг статьи
Высокие и узкие радиаторы
Самые высокие батареи высотой 2 м выпускает фирма Verteo Plan
Отопительные агрегаты подобного вида привлекают потребителей тем, что вносят элемент необычности в интерьер. Хотя в большинстве случаев модель большой высоты не получится разместить под подоконником, сама по себе она смотрится нестандартно и предоставляет простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или тумбой. Главное – не располагать поблизости от него материалы, выделяющие токсичные испарения при нагреве, и ответственно подходить к выбору красящего состава.
Из некоторых металлов вытянутые батареи практически не производят. Здесь следует упомянуть чугун, модели из которого по высоте не превосходят метра. Еще ниже биметаллические товары – здесь пиковая величина примерно равна 86 см. Большинство распространенных высоких агрегатов производятся из стали. Это могут быть варианты трубчатой конструкции и панельные образцы. У некоторых из них высота может превышать 2 метра (например, Verteo Plan). Такие модели рассчитаны на подсоединение с нижней стороны. У панельных вариантов встречается как ровная, так и профилированная поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частному заказу.

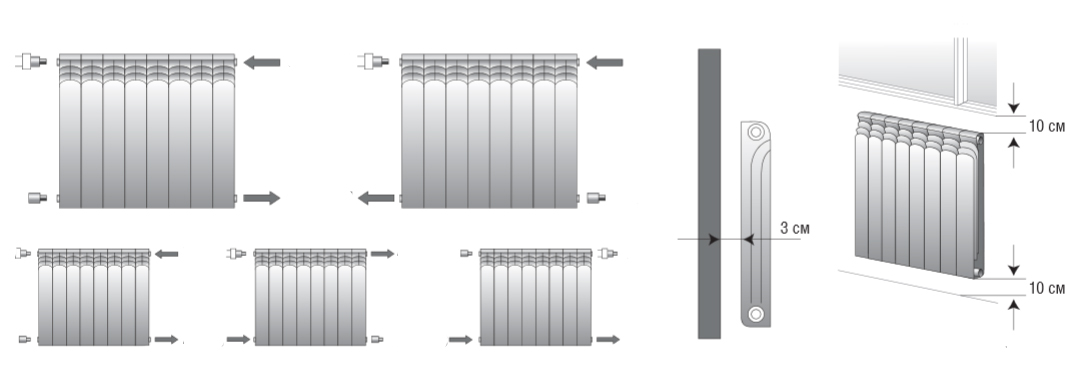

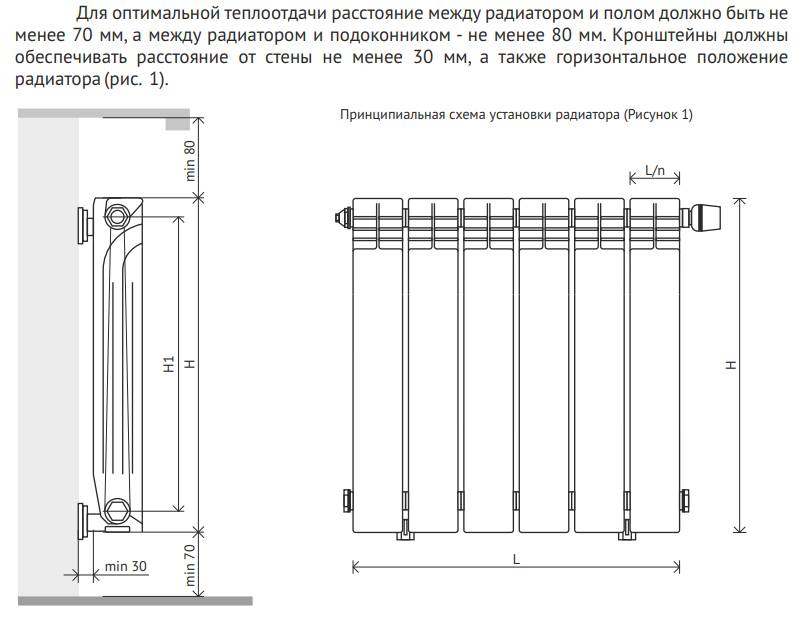

Особенности монтажа радиаторов
Размеры биметаллических радиаторов отопления, как и чугунных или алюминиевых, таким образом, следует подбирать как можно тщательнее. Какие бы габариты, однако, ни имела батарея, устанавливать ее, конечно же, нужно правильно. К стене радиаторы отопления обычно крепятся на кронштейны. Перед их установкой в обязательном порядке делается разметка. Монтируют радиаторы или строго горизонтально, или с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций проще удалять воздушные пробки. Подключаться к магистралям батареи могут тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль. Это позволяет ремонтировать батарею без необходимости отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается и кран Маевского (или какой-нибудь его современный аналог).

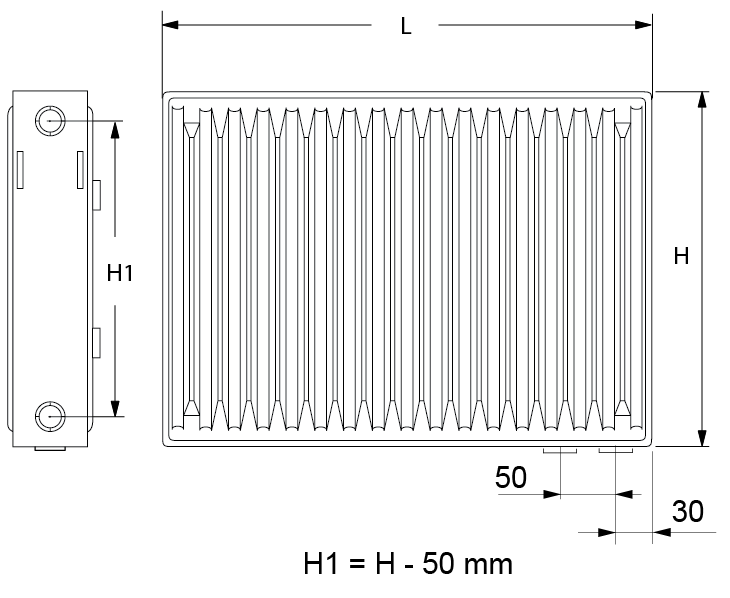

Габариты стальных радиаторов
В СССР радиаторы отопления традиционно производили из чугуна. Потребительская мода на алюминиевые, биметаллические и стальные радиаторы появились относительно недавно. Поэтому среди этих изделий наиболее распространена продукция европейских производителей. Соответственно, такие радиаторы имеют европейскую систему классификации габаритов и размером:
- Тип 10 – один ряд, оребрение отсутствует, как и облицовка;
- 11 – один ряд с оребрением , без облицовки;
- 20 – два ряда без оребрения;
- 21 – два ряда с оребрением, облицовкой и решеткой;

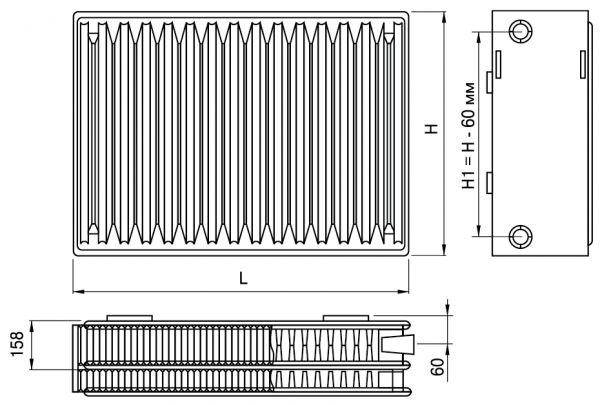

- 22 – два ряда с двумя оребрениями, облицовкой панелями и решеткой;
- 30 – три ряда без оребрения и с верхней решеткой;
- 33 – три ряда с тремя панелями и верхней решеткой.
В настоящее время наиболее распространены радиаторы типов 11,22 и 33. Указанные радиаторы имеют следующие размеры:
- 11— 30х40 см;
- 11— 90х40 см
- 22— 50х100 см
- 22— 90х300 см
- 33— 30х100 см
- 33— 60х100 см.
Достоинства и недостатки радиаторов
Современные радиаторы отечественного производства изготавливаются с учетом особенностей российских отопительных систем. У каждого прибора есть свои плюсы и минусы в зависимости от его типа. Самыми популярными в России считаются чугунные и алюминиевые батареи. Приборы из чугуна выбирают из-за их прочности, способности выдерживать рабочее давление в пределах 6-9 атм и температуру теплоносителя до 130 градусов. Из их минусов отмечают повышенную тепловую инерцию, неустойчивость к гидравлическим ударам, сложности при монтаже из-за большого веса батарей и не слишком эстетичный дизайн.
Алюминиевые приборы находятся на втором месте по популярности. Рассчитаны на давление в пределах 6-25 атм и температуру теплового носителя до 130 градусов. В список их достоинств входит высокая теплоотдача и хорошая скорость нагревания, экономичное потребление энергии, возможность регулировать температуру в помещении, компактные размеры и отсутствие проблем во время установки в сочетании с эффектным современным дизайном. Из минусов таких агрегатов стоит отметить низкую способность к конвекции, повышенное образование газов и высокую вероятность образования протечек.
Ширина алюминиевого радиатора
Ширина (длина) алюминиевого радиатора зависит в первую очередь от количества секций. А ширина секции алюминиевого радиатора – величина непостоянная. Она зависит от модели и производителя. И варьируется в пределах от 8 до 10,5 см.
Шириной секции батареи определяется, насколько эффективно будет она греть. Чем ниже температура воды или теплоносителя в системе, тем хуже она прогревает алюминиевые перья. Соответственно, секция должна быть уже.
При соединении секций между собой используются ниппельные гайки. Иногда в местах стыка устанавливают прокладки или промазывают их герметиком. Их толщина практически не влияет на общие размеры радиатора.
То есть, чтобы узнать размеры алюминиевого радиатора отопления на 10 секций, достаточно знать его межосевое расстояние и ширину секции. К межосевому прибавьте 7-15 см – узнаете его реальную высоту. Умножьте ширину секции – узнаете его длину.
Срок службы 25 лет
Алюминиевые радиаторы – это элегантные и легкие приборы отопления, они обладают высокой теплоотдачей и очень востребованы на российском рынке. Именно их часто выбирают оптовые покупатели.
Алюминиевые радиаторы часть тепла (примерно 50%) отдают в ходе излучения, остальную часть – посредством конвекции. Для отопления помещений они будут наиболее эффективны. Внутри секции радиатора расположены дополнительные тонкие ребра (оребрение) – это повышает теплоотдачу прибора за счет увеличения эффективной площади теплосъема до 0,5 кв. м. В секциях находится небольшой объем воды, благодаря чему алюминиевые радиаторы могут хорошо регулироваться с помощью термоголовок. Тепловая инерция таких радиаторов невысока, и изменения в работе термоклапана будут заметны через 7-10 минут, что позволит сэкономить тепловые ресурсы на 20-30 %.
Высокая теплопроводность алюминия обеспечивает высокую теплоотдачу. Это, в сочетании с оптимальной ценой, дало алюминиевым радиаторам отличное конкурентное преимущество. Однако не обходится без минусов – такие радиаторы подвержены коррозии, происходят различные химические реакции внутренних стенок радиатора с щелочными или кислотными теплоносителями центральных систем отопления. Современные радиаторы проходят дополнительную многоэтапную антикоррозионную защиту, что существенно уменьшает скорость коррозии.
Длина и мощность радиаторов варьируются в зависимости от количества используемых секций. Межосевое расстояние составляет 350 или 500 мм – это позволяет подобрать радиаторы под разные архитектурные особенности помещений (учитывая ширину проемов, высоту ниш, глубину подоконников и т.п.). Каждая секция имеет верхний и нижний коллекторы, которые соединены с помощью вертикального канала, и оребрение, положительно влияющее на теплоотдачу. Многие алюминиевые радиаторы производятся в Италии, а итальянские производители придают особое значение дизайну, поэтому всегда можно подобрать модель по своему вкусу и для любого интерьера. Удачные теплофизические свойства позволяют производить алюминиевые изделия практически любого дизайна. В ситуации с коррозией помогает оксидная пленка, которая образуется на поверхности алюминия и химически не активна, а также дополнительная антикоррозионная подготовка радиаторов.
Таким образом, можно выделить следующие достоинства алюминиевых радиаторов:
— оптимальная цена; — высокая теплоотдача; — большая площадь проходного сечения межколлекторных трубок; — элегантный дизайн; — малый вес секции; — высокое рабочее давление.
Есть и недостатки у таких радиаторов:
— возникновение коррозии при некачественном теплоносителе в центральных системах отопления; — необходимость удалять воздух из верхнего коллектора с помощью воздухоотводного клапана.
Среди популярных производителей алюминиевых радиаторов выделяются следующие:
Brixis (Италия)
Tenrad (Германия)
Radena (Италия)
Warma (Китай)
Maxterm (Китай)
October (Китай)
Evolution (Китай) – радиаторы, предназначенные для отопления жилых, административных помещений и коттеджей. Отдельные секции также изготавливаются методом литья под давлением и собираются с помощью стальных ниппелей. Радиаторы Evolution – это качественные радиаторы по низкой цене. Теплоотдача одной секции составляет 170 Вт, рабочее давление – 16 атм., производитель дает гарантию на продукцию – 10 лет.
Представленные на нашем сайте алюминиевые радиаторы можно купить оптом в Екатеринбурге, Тюмени, Сургуте, Челябинске и других городах УрФО. Надеемся, что стоимость и сроки поставки Вас приятно удивят.
голоса

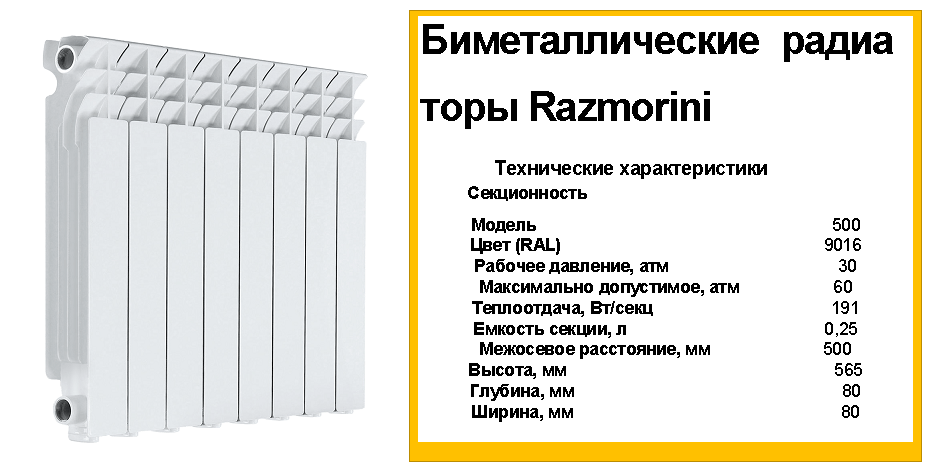

Свойства и технические характеристики биметаллических радиаторов отопления
О биметаллических радиаторах мы узнали недавно – в начале набирающего обороты нынешнего века. И они уже полюбились нашим соотечественникам гораздо больше традиционных чугунных батарей.
Мало того – они сейчас популярнее и алюминиевых отопительных приборов, и стальных. А всё потому, что прочные биметаллические радиаторы отопления характеристики имеют отличнейшие.
Хотите узнать какие – читайте дальше.
Каждая биметаллическая отопительная батарея состоит из стальных труб и алюминиевых панелей. Благодаря чему тепло передается весьма эффективно, не теряясь попусту. Горячая вода, проходя по сердечнику, состоящему из стальных труб, быстро нагревает алюминиевую оболочку и соответственно воздушные массы в комнате.
Алюминиевая фигурная оболочка этого сердечника не только изящно и стильно смотрится, но и помогает лучше распределить тепло.
Кроме того, за счет применения алюминия батарея получается очень легкой (особенно если сравнить с тяжеленными чугунными аналогами). Это дает дополнительный комфорт при монтаже.
А замысловатая форма корпуса великолепно выглядит, а также значительно увеличивает теплоотдачу.
Стальные трубы, составляющие сердечник, очень крепкие – они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды – и 110, и даже 130 градусов по Цельсию.
Конкретные предельные значения рабочего давления и температуры можно узнать, заглянув в паспорт прибора. Ведь и от модели это зависит, и от того, кто данную модель изготовил.
Сегодня в магазине можно приобрести биметаллические батареи двух разновидностей:
1. Радиаторы, которые являются на сто процентов биметаллическими. Это значит, что у них имеется стальной сердечник из труб, окруженный алюминиевой оболочкой. Они отличаются повышенной прочностью, протечка исключена. Такие батареи выпускаются итальянскими компаниями:
- Global Style;
- Royal Thermo BiLiner.
Делают их и российские производители – например, фирма Сантехпром БМ.
2. Полубиметаллические – радиаторы, которые лишь наполовину являются биметаллическими. Из стали выполнены только трубы, усиливающие вертикальные каналы. При этом алюминий частично соприкасается с водой. Такие наполовину биметаллические радиаторы отдают тепло на 10 процентов лучше, чем предыдущий тип. И стоят они на 20 процентов дешевле.
Выпускают их:

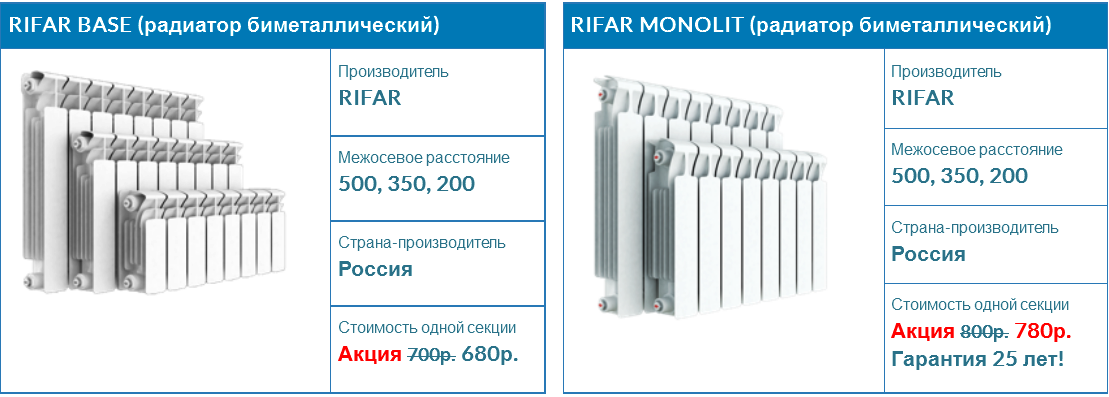

- российский производитель Rifar,
- китайский – Gordi,
- итальянский – Sira.
Специалисты пока не пришли к единодушию, рассуждая, какая из двух разновидностей радиаторов лучше для централизованного обогрева, какая – для индивидуального отопления.
Так, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. Зато при повышенном давлении воды лучше себя поведет алюминий.
В одном эксперты сошлись: если у вас в доме старые отопительные трубы (им больше, чем 40 лет), то лучше возьмите биметаллические батареи.
Предельная температура теплоносителя
В основном радиаторы из биметалла способны выдержать горячую воду до 90 градусов. Иной раз изготовитель слегка лукавит, обещая, что и кипяток в 95 градусов будет батареям нипочем. Не стоит этому верить – более 90 0С никто из производителей не выпускает. К данному показателю стоит присмотреться – от него зависит и коэффициент отдачи тепла.
Как подсчитать нужное число секций батареи
Для примера возьмем Россию, ее среднюю полосу и обычную панельную многоэтажку. Умножаем площадь комнаты на 100 ватт, а затем поделим это число на количество тепла, отдаваемое одной секцией.
Если межосевое расстояние составляет 500 миллиметров, то расчет будет легче легкого. Разделим пополам площадь комнаты – и всё. К примеру, комната 12 квадратных метров. Нам нужно 6 секций с отдачей тепла от 180 до 190 ватт. Процентов 10 придется накинуть на последний или первый этаж, угловые комнаты большое окно (более двух метров квадратных) или тонкие стены (менее 250 миллиметров).
В коттедже, выстроенном за городом, придется повозиться с расчетами. Сначала выясним коэффициенты теплопроводности каждого материала, из которых дом построен. Это не только стены, но и крыша, и пол.
Для этого предпочтительнее профессионала пригласить из надежной компании. Опытный специалист и подсчитает всё точно, и батарею посоветует, подходящую именно для вашего дома, и денег лишних не потребует.
Как правильно подобрать размер и количество секций радиатора?
Расчёт габаритов секций и их нужного числа в батарее – важнейший этап при монтаже классических отопительных систем
При этом важно и расположение, каким оно будет – стандартным или нестандартным
При стандартном расположении
Габариты батарей и материал, из которых они изготовлены, влияют на мощность, которую они могут развивать в процессе нагрева теплоносителя. При стандартной длине в 800 мм, требуется определить подходящую высоту. Для этого выберите место установки и определите вертикальную составляющую.
Цифра обычно получается в пределах 350-500 мм. Далее нужно просчитать глубину и число секций – обычно их 10, но как вы уже знаете, бывают и другие варианты. Толщина вычисляется из объёма – кубическую величину поделите на длину и высоту.
При оригинальном интерьере
Когда речь идёт о дизайне, в услугу нестандартному решению приходится жертвовать техническими параметрами прибора. Особенно это касается чугунных изделий.
Нюансы:
- Наши чугунные батареи на вид суровы, но отлично греют, а европейские приборы, хоть и изящны, но не такие мощные.
- Есть радиаторы в ретро-стиле – у них приятный внешний вид, но цена кусается.
- Что касается алюминия, у них практически одинаковая форма (кроме тех, что под заказ), но более широкая цветовая гамма, габариты тоже бывают различные, поэтому можно подобрать батарею для установки практически в любом месте.
- Биметаллический тип радиаторов бывает по форме прямым или изогнутым, они идеально вписываются в интерьер без острых углов.
Каков бы ни был материал, важно изучить техническую документацию, чтобы вычислить количество секций на ту или иную комнату. Если вам нравится определённый дизайн, но батарея слабовата по мощности, можно:
- добавить дополнительный источник обогрева, спрятав его в нише или в полу;
- объединить традиционный обогрев с тёплыми полами.
Самостоятельно трудно просчитать все необходимые параметры, поэтому для изделий на заказ стоит проконсультироваться с изготовителями продукции – они охотно помогут вам с расчётами, а значит батарея будет и удовлетворять ваши эстетические потребности, и отлично справляться со своей основной задачей.
Вес радиатора
Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.
Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.
Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их

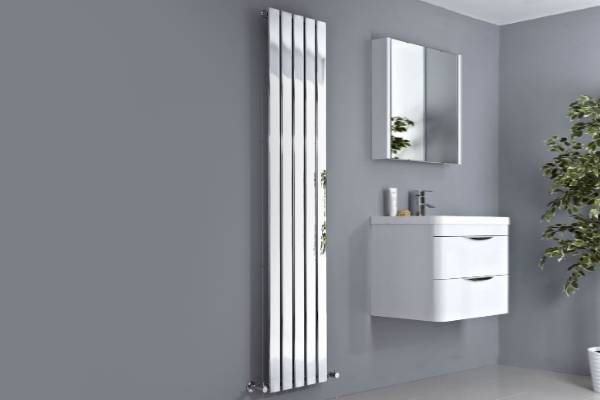

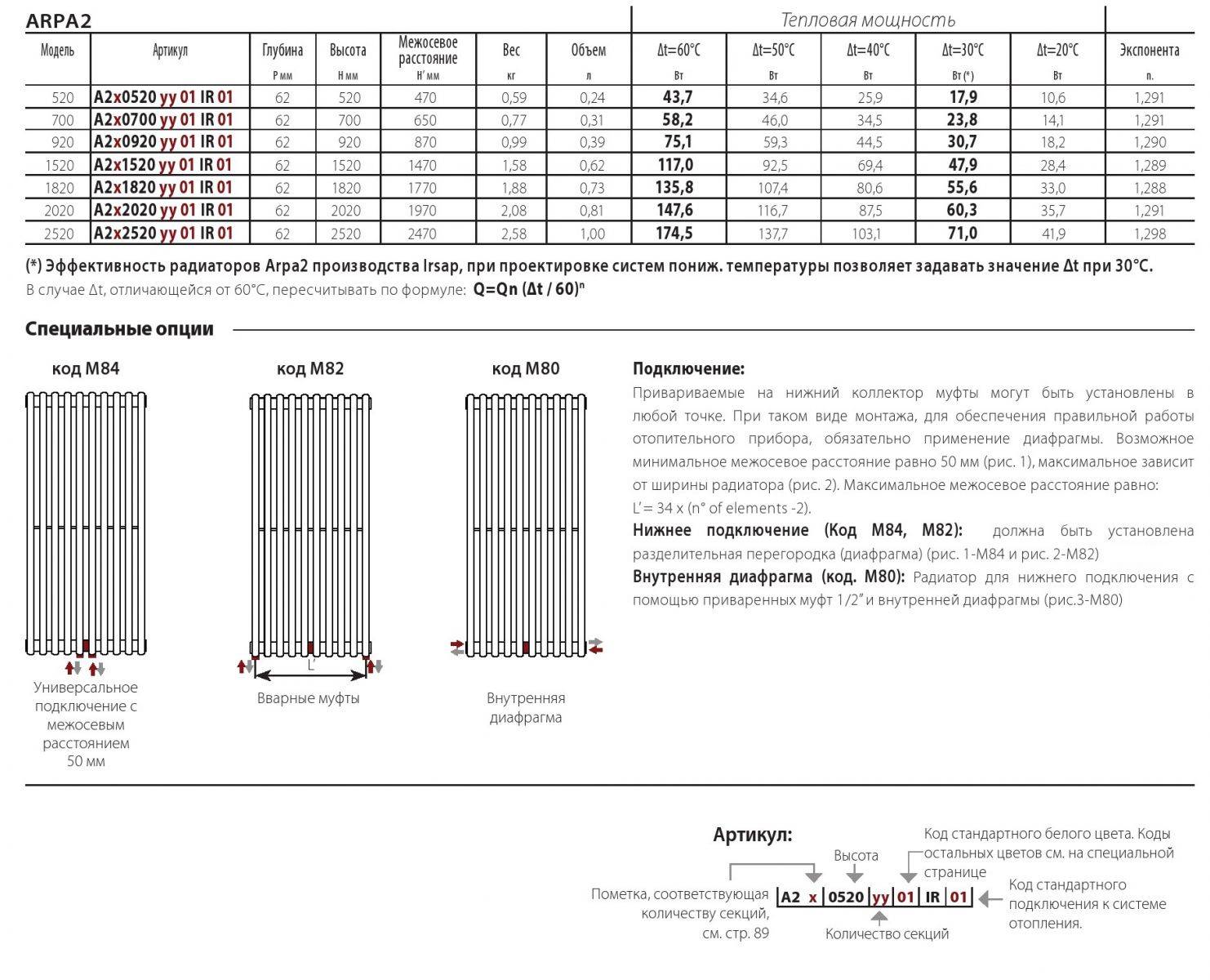

Высокие и узкие
Высокие радиаторы даже в обычном исполнении смотрятся необычно. А если его еще покрасить в нестандартный цвет, придать необычную форму, скомпоновать с зеркалом или полочкой, получается вообще, больше похоже на дизайнерскую вещь, чем на банальный отопительный прибор.
Предлагаем ознакомиться Растения улучшающие воздух в помещении. 15 комнатных растений для очистки воздуха в квартире

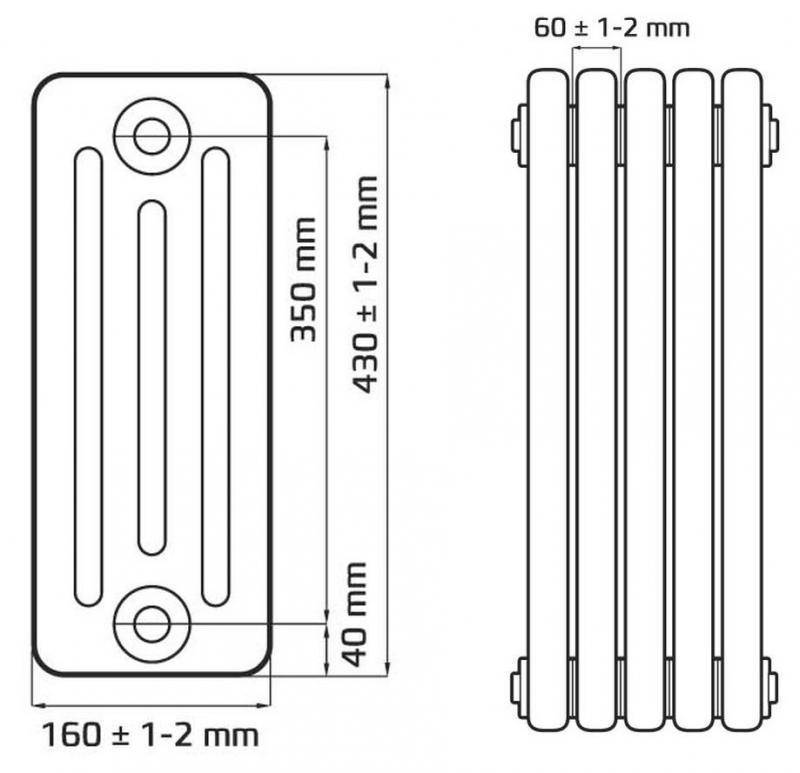

Сразу огорчим любителей чугуна: самый высокий чугунный радиатор — это в районе метра. Выше не встречали. То же самое можно сказать о биметаллических — выше метра они не бывают. И вообще, все что есть в биметалле — это 760-860 мм или около того.
Одна из самых привлекательных моделей — вертикальный трубчатый радиатор Arbonia Entreetherm

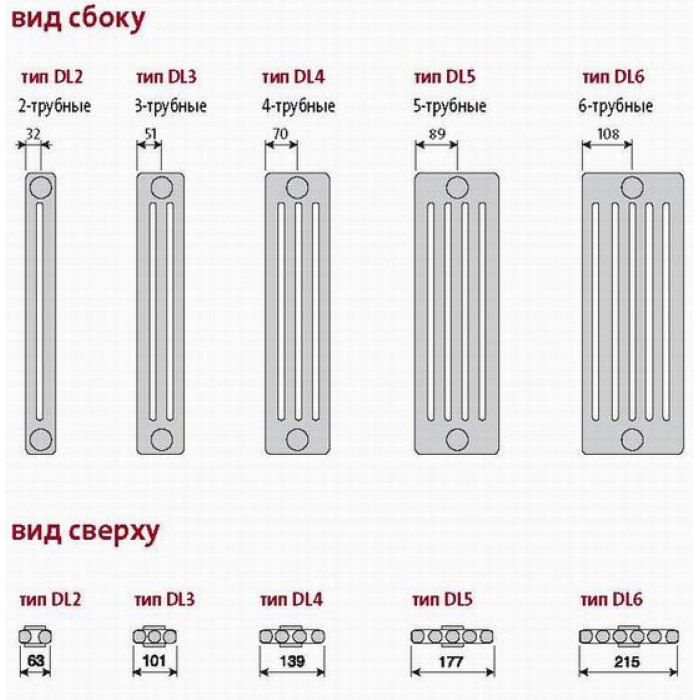

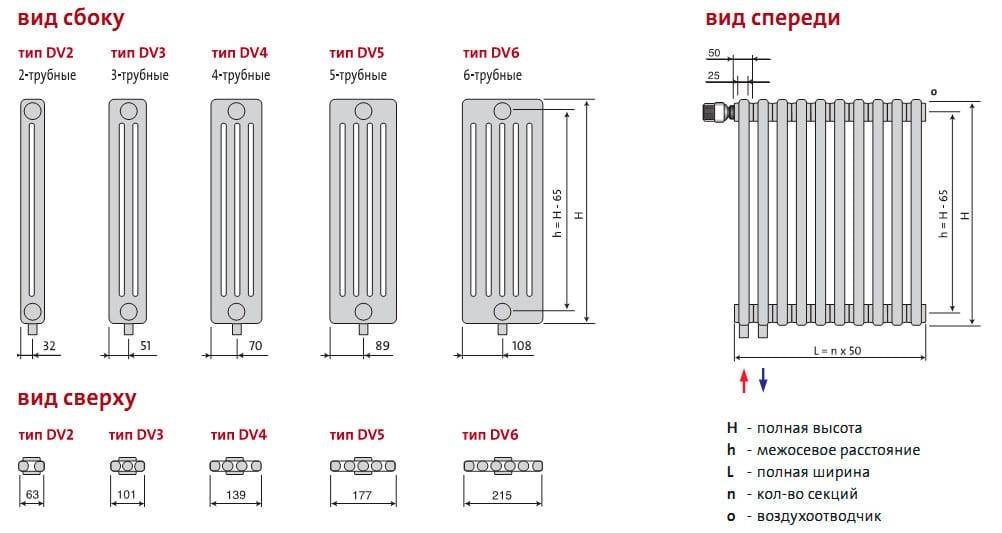

Стальные трубчатые радиаторы есть высотой до 3000 мм. Причем, если нужно, некоторые производители могут сделать выше. Есть высокие модели у любого производителя: все, кто присутствует на рынке, предлагают «под заказ» такие нестандартные варианты. Тут перечислим только наиболее интересные с точки зрения дизайна: Entreetherm, Planterm у «Арбонии», серия Dekor у «Керми», «Гармония» у российского КЗТО, Charleston у «Зендера».
В других типах высоких радиаторов нет. Выбор и так, нужно сказать, немалый. Не растеряться бы.
Все отопительные приборы, межосевое расстояние которых меньше 400 мм можно считать низкими. И тут предлагают много разных моделей.
Стальные панельные радиаторы бывают очень низкими
Среди алюминиевых радиаторов самые маленькие есть у фирмы Sira их монтажная высота 245 мм, а межосевое — 200 мм. Это модели Alux и Rovall с глубиной 80 мм м 100 мм. Аналогичных габаритов есть модели у другого известного производителя Global (Глобал) — модель Gl-200/80/D и у российского «Рифара» — это «Бэйс 200» и «Форза 200».

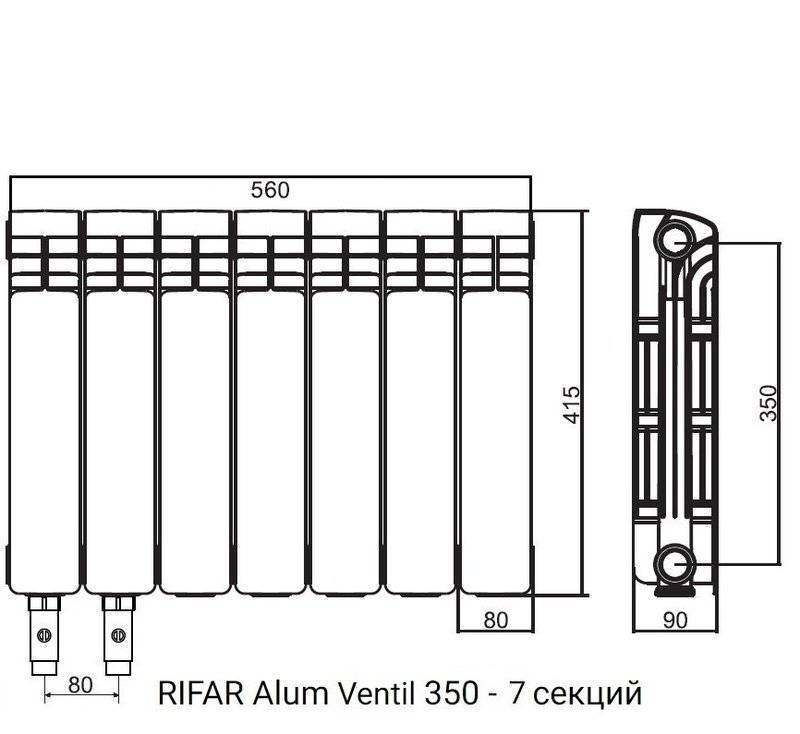

Алюминиевые батареи чуть большего размера (с межосевым 300 мм и больше) есть у всех производителей. Тут выбор широкий.
Биметаллические низкие радиаторы есть у тех же Rifar и Sira: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединительными габаритами 350 мм. Они есть у любого производителя. Такое расстояние тоже, собственно, можно отнести к стандартным — оно есть у всех.
Еще больше выбор в группе стальных радиаторов. Самые маленькие панельные выпускает фирма Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние 150 мм, а высота 200 мм.
У всех остальных производителей высота стартует от 300 мм. Причем длина может быть до 3 метров (шаг ее изменения — 100 мм).
Радиаторы в полу — самые низкие из всех возможных
Есть низкие радиаторы медные и медно-алюминиевые. Они выпускаются в основном небольших габаритов — мощность у них большая, да и цена тоже немаленькая. Самые низкие модели есть такие: украинская «Термия» — высота от 200 м, польские Regulus-sistem — все модели высотой от 215 мм; российский «ИзоТерм» — от 215 мм; китайский Mars (секционного типа) с высотой от 385 мм.
И самыми низкими можно считать встраиваемые в пол конвекторы. Они вообще не выступают над уровнем пола, а ставятся для отопления сплошного остекления, или встраиваются в подоконники панорамных окон. Есть они разной мощности и назначения, могут использоваться как дополнительное или основное отопление.
Размеры алюминиевых батарей
В советское время «крылатый металл» почти не использовался в производстве металлоконструкций и бытовых приборов из-за его дефицита, радиаторы из алюминия появившись лишь в 90-е годы. Поэтому, они характерны большим разнообразием размеров. Самые распространённые размеры: 80х100х585 мм.
Теплоотдача составляет до 200 Ватт на одну секцию радиатора. Рабочее давление теплоносителя в системе — 16 атмосфер. Низкие алюминиевые радиаторы представлены широким спектром размерностей: от 150 до 400 мм. Самые распространённые — 40х200х180 мм.
Как видим, малая длина и высота секции компенсируется высокой глубиной, которая почти вдвое превышает показатели на радиаторах советского стандарте. Это позволяет радиаторам «низкого» формата иметь весьма вариативную теплоотдачу — от 50 до 180 Ватт на секцию. Рабочее давление — 16-24 атм.
