Подключение и настройка микрофона для камеры видеонаблюдения

Подключаем микрофон к видеорегистратору

В этой статье хочу рассказать о подключении микрофона к видеорегистратору. Сейчас практически каждый видеорегистратор оснащен звуковым выходом или даже несколькими. Поэтому слышать, порой, намного важнее при просмотре записей, чем просто смотреть «немое кино». Задача вроде не сложная – воткнул RCA разъем и слушай на здоровье. Но как только дело доходит непосредственно к распайке микрофона и подключении питания, то начинаешь путаться. Неправильный монтаж может стать первым и последним подключением микрофона в его жизни.

Раз уж заговорил о покупке, то могу порекомендовать микрофоны серии «Шорох». Обычно на объектах ставим «Шорох 7L» с акустической дальностью 7м. Для устойчивого сигнала, RCA разъемы лучше брать с медным сердечником.

Для микрофонов используется такой же кабель, как и для камер видеонаблюдения. Т.е для каждого микрофона закладывается по одному комбинированному кабелю. Рассмотрим сначала подключение со стороны микрофона. У активного микрофона три провода, красный – питание+12В, черный – «общий» и желтый – «сигнальный».

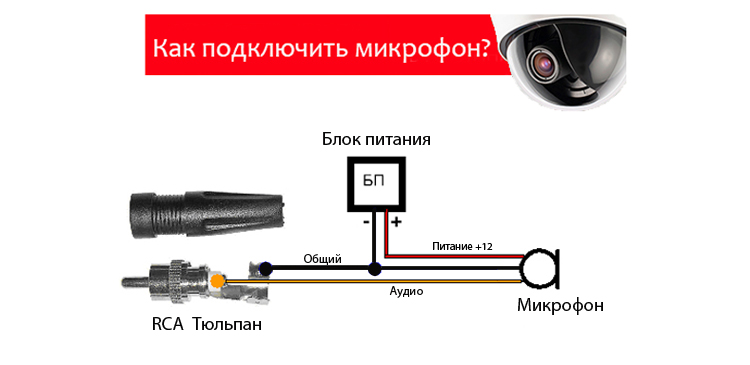

Для подключения, мы красный провод микрофона соединяем с красным проводом КВК, центральную жилу коаксиально провода прикручиваем к желтому провода микрофона. Оставшиеся 2 провода коаксиала «общий» и «питание –» следует скрутить с черным проводом микрофона. Заизолируйте каждое соединение изолентой. Соединение со стороны микрофона готово.

Что касается обратной стороны коаксиального провода, то провода питания подключаются непосредственно к блоку бесперебойного питания. Это, впрочем, может быть и корпусной блок питания на 12В в «пластике». Общий и сигнальный соединяем также, как показано на рисунке выше.

Вот в принципе и все. Теперь остается подключить RCA разъем к аудио входу регистратора (AUDIO IN 1-4). На регистраторе каждый канал звука соответствует каналу записи видео. Если например, Вы подключите наш «тюльпан» к AUDIO IN 1, то звук будет записан только на камере 1, а остальные камеры будут писать по прежнему без звука.

Для подключения микрофона можно использовать и другие кабели, например UTP5e или другой похожий по сечению провод. Целесообразность использования может оправдать себя только на небольших расстояниях – 20-40 метров. Этот провод очень хорошо «ловит» помехи силовых кабелей, поэтому используют его редко.

Чтобы воспроизвести записанное видео со звуком, теперь потребуется не только монитор, но и колонки. Подключить колонки можно непосредственно к регистратору. Покупаем колонки и переходник –«3,5 джек»-«тульпан». Соединяем и слушаем.

Еще есть способ просматривать видео со звуком через WEB интерфейс, для этого вообще не понадобится монитор с колонками

При настройке регистратора, нужно обратить внимание какой IP адрес у него. Можно зайти через браузер Internet Explorer вбив этот IP адрес и прослушивать звук через колонки на Вашем ноутбуке или компьютере

Регулировать звук можно непосредственно через интерфейс

Регулировать звук можно непосредственно через интерфейс.

Применяем специализированные микрофоны

Микрофоны, разработанные специально для системы видеонаблюдения, дают возможность пользователям получить разборчивость аудиоинформации совместно с видеозаписью, полученной с камеры, и не зависит от того, в каком секторе контролируемого помещения находятся объекты наблюдения. Подобный внешний микрофон легко устанавливать, они достаточно просты в применении и выбрать из широкого ассортимента, представленного на рынке, не составит труда. Монтируются они непосредственно на камеры, от которых на эти микрофоны и подается электрическое питание. Чаще всех остальных типов в системах видеорегистрации применяют малогабаритные микрофоны, к примеру — SCA-M30.

Малозаметные для посторонних взглядов, они справляются со своими обязанностями великолепно, обеспечив чистоту высококачественного звука. Когда микрофоны укомплектованные низкочастотными фильтрами, защищающими прибор от воздействия вибраций и поглощают фоновый шум, возможно добиться такого качественного звучания, как будто источник звука, регистрируемый камерой и отображаемый на экране располагается рядом с вами.

Еще один из представителей фиксирующих звук устройств — PROvision PV-11K

Микрофон PROvision PV-11K

Миниатюрный микрофон с трехпроводный подключением, предназначен для систем видеонаблюдения. Корпус изготовлен из белого пластика и имеет вид коробки, которую легко встроить в офисный дизайн. Питание постоянным напряжением в диапазоне 9-14 В. Диапазон доступных звуковых частот от 200 Гц до 10 кГц, чувствительность достаточна для покрытия площади до 100 кв метров. Габаритные размеры 39×31×18 мм.

Третье, достойное внимания нашего обзора устройство – МВК-МО22.

Он обладает очень маленькими габаритами. Как чувствительный элемент в нем используется миниатюрный электретный капсюль. Этот микрофон может применяться в системах видеонаблюдения, совместно как с аналоговыми, так и цифровыми камерами. В комплекте с устройством прилагается адаптер-регулятор выходного уровня. Применяя экранированный кабель, передавать звук с помощью данного микрофона возможно на расстояния до 1 км.

Подключаем мультимедийный микрофон самостоятельно

Для элементарного «озвучивания» регистрируемой картинки, получаемой с камеры, достаточно применить мультимедийные микрофоны, настольного исполнения, купить которые можно в любом компьютерном бутике. Схема подключения очень проста:

Амплитуда сигнала стандартного микрофона амплитуду в 0,5 – 0,8В вполне достаточна для подключения к монитору или аудиовходу видеорегистратора на расстоянии до 20 м.

Для применения на более блинных линиях удобным в применении окажется модуль универсального усилителя с 12 В питанием. В этом случае, амплитуда аудиосигнала повышается до 2 В и звук легко передается по «витой паре» на расстояние до 250 м. Применение кабеля именно с переплетенными проводниками обусловлено необходимостью подавления синфазных наведённых помех.

В конструкциях компьютерных микрофонов применяются хоть и весьма чувствительные, но не селективные электретные устройства. В шумных помещениях они не способны выявить определенный источник и будут записывать полезный сигнал одновременно с шумовым фоном.

Виды микрофонов для видеонаблюдения

Микрофон для видеонаблюдения представляет собой комплексное устройство, которое отличается по габаритным размерам, направленности и обеспечению дальности передач. Подобное оборудование бывает разных видов.

Встроенные и внешние

Встроенные модели представляют собой интеграцию в схему камер. Чаще всего IP-микрофоны не нужно устанавливать, так как они являются элементом комплексной конструкции.

Внешние модели часто оснащаются опцией шумоподавления. Это позволяет передавать сигнал на большие расстояния. Активный микрофон для видеонаблюдения обладает усилителем. Для его работы требуется внешнее питание. Уличные системы имеют механизм для усиления сигнала, корпус и внешний источник питания.

Петлички и пушечные

Габариты устройства зависят от роли, которое изделие будет выполнять в структуре видеонаблюдения. Петличные модели, или таблетки, имеют небольшие размеры и обширный угол звукового обзора. Их можно расположить на корпусе.

Пушечные устройства обладают высокой чувствительностью. Они имеют собственную фурнитуру, схему и малый угол охвата.

Электродинамические и конденсаторные

IP-камера с микрофоном

Большинство микрофонов для IP-устройств электродинамического типа. В приборе возникают электрические сигналы, при которых звуковая волна действует на мембрану. Чувствительность устройства зависит от габаритов мембраны. Для их работы требуется внешняя управляющая схема. Конденсаторные модели могут быть направленными или полноохватными.

КАК ВЫБРАТЬ МИКРОФОН ДЛЯ ВИДЕОНАБЛЮДЕНИЯ

Если со встроенными все понятно (что производитель установил, то и используем), то внешние микрофоны для видеонаблюдения дают пользователю свободу выбора. Есть несколько критериев, которыми следует руководствоваться, покупая аудиоустройство.

Габариты.

Здесь все зависит от выбранного места установки и назначения устройства. Идеально, конечно, если микрофон получит хорошее техническое оснащение и миниатюрные размеры. Чем он меньше, тем его легче спрятать.

Чувствительность.

От нее зависит, на каком расстоянии будет хорошо слышен звук. Логично, что чем выше чувствительность, тем дороже микрофон для систем видеонаблюдения и качественнее звук. «Продвинутые» модели могут похвастаться отличной слышимостью на десятки метров.

Оптимально приобретать микрофоны, которые имеют встроенный фильтр помех, чтобы речь человека не перебивалась посторонними шумами. Полезным дополнением может стать возможность настройки чувствительности устройства, что позволит использовать его в самых разных условиях.

Давайте для наглядности рассмотрим несколько популярных моделей наружных микрофонов для видеонаблюдения. В 90% случаев при покупке вам посоветуют решения «Шорох» (особой популярностью пользуются Шорох-7 и 8). Оба имеют миниатюрные габариты, что позволяет применять их для скрытой записи.

Корпуса выполнены из особых сплавов металла, которые подавляют посторонние шумы. Подходят для установки внутри помещений, не выдавая своего присутствия. Обойдется такой микрофон в 600-800 рублей.

Похожим решением является Stelberry M50. Он отличается от Шороха более широкими возможностями. Благодаря стараниям производителя звук можно не только передавать, но и записывать. Специальная обработка избавляет его от всех посторонних шумов, делая четким и громким.

Серьезным недостатком является ограниченность температуры, при которой может функционировать микрофон.

Если с высокими проблем не возникает, то низкие температуры выводят устройство из строя. Стоимость составляет порядка 1500-2000 рублей.

Для тех, кому важно великолепное качество звука и работа в любых условиях, даже самых экстремальных, доступно решение AXIS. Данный модельный ряд по всем показателям превосходит большинство современных внешних микрофонов для видеонаблюдения, обеспечивая скрытую установку и качественную запись

Однако стоимость устройств этого производителя может превышать 10000 рублей. Это уже для профессиональных систем с высокими требования к параметрам аудиоканала.

  *  *  *

2014-2023 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Порядок подключения камеры видеонаблюдения к телевизору

Довольно часто на СМАРТ-телевизоры устанавливают веб-камеры. Это очень удобно, когда вы используете Skype или записываете потоковое видео своих игр для Twitch-канала. Бесплатное визуальное общение или создание видеоконференций с использованием веб-камеры на телевизоре – для многих людей это обычные будни.

Выполнить подключение напрямую получится только с такой моделью камеры, которая работает с аналоговым сигналом. Такие приборы можно купить через интернет или в магазине бытовой техники.

Если же вы всё-таки хотите организовать подключение своей «вебки» к телевизору, то можно задействовать системный блок ПК в качестве переходника. Для этого проведите такие действия:

• Соедините с помощью кабелей или переходников телевизор с системным блоком компьютера. Разъёмы у всех моделей разные, поэтому посмотрите, какие порты есть на задней панели вашего ТВ, и определите оптимальный вариант своего подключения;
• Телевизор будет служить вам монитором, поэтому подстройте его разрешение, чтобы вам было удобно его использовать;
• Подключите WEB-камеру к блоку ПК;
• Запустите установку драйвера с диска (он идёт в комплекте с устройством) или через «Панель управления» – «Диспетчер устройств»;
• Вот и вся настройка, теперь останется только удобно разместить веб-камеру на телевизоре, настроить угол обзора, чтобы в её объектив попадала нужная картинка.

А вот камеры, которые имеют интерфейс Ethernet (их называют IP-камерами), не потребуют установки драйвера. Такие модели можно напрямую подключить к роутеру или цифровому видеорегистратору NVR посредством витой пары. Они имеют собственный IP-адрес и в телевизоре будут распознаны, как самостоятельный девайс. Запись с IP-камер настраивается на SD-карту или сервер.

Большая часть современных моделей телевизоров поддерживают работу с цифровым форматом данных. Особенно те, которые имеют встроенный доступ в интернет. Есть модели телевизоров со встроенной камерой (например, Sony KDL-55W808 или Samsung UE46F8000), а можно купить отдельное веб-устройство, которые, как правило, производят те же производители телевизоров. Такие камеры более чувствительны и адаптированы под большую дальность до объекта: они лучше способны улавливать звук абонента, и умеют правильно подстраивать чёткость картинки.

Перед тем как настроить взаимодействие камеры со своим телевизором, убедитесь, что:

• У камеры имеется разъём VA/In/Out;
• В комплекте есть кабель для подключения.

Отличным вариантом универсальной ТВ-камеры является, например, модель Logitech TV Cam HD. Её достаточно просто подключить к телевизору через HDMI-кабель и никаких дополнительных манипуляций проводить не потребуется. У неё имеется автономный БП, поэтому видеозвонки можно принимать даже при выключенном ТВ.

Жители многоквартирных домов довольно часто используют подключение, в котором одна камера, установленная, например, в парадном, передаёт изображение на все квартиры в доме. В таком случае используется один регистратор и множество специальных мониторов с разъёмами HDMI или VGA в каждой квартире.

В целях экономии можно не покупать дополнительное устройство, а вывести изображение на свой телевизор с помощью модулятора телевизионного сигнала. Схема по такому подключению будет выглядеть так:

• В телевизионном кабеле нужно сделать разрыв, его можно делать либо на лестничной площадке, либо непосредственно в своей квартире;
• В него устанавливается специальный модулятор ТВ сигнала, который добавляет к потоку телесигнала ещё один дополнительный информационный канал со свободной частотой вещания;
• Модулятор имеет 2 антенных разъёма (один – на вход, второй – на выход) и 3 коннектора типа «тюльпан» (один для передачи видео и два аудиоканала). Сигнал от камеры проводим в модулятор посредством стандартного коннектора;
• После этого задаём частоту вещания (на корпусе устройства указываем номер канала);
• С помощью делителя сигнала картинку с камеры можно вывести на 4 отдельных телевизора.

Если камера не имеет возможности переключения в старый аналоговый телевизор, то создать прямое подключение не получится. Для этого случая вам потребуется приобрести специальный преобразователь BNC/VGA. Только конвертёр сможет изменить формат передаваемого сигнала.

Подключение камеры видеонаблюдения к телевизору проводится посредством всё того же коаксиального кабеля, который просто достаточно обжать с двух сторон BNC-коннекторами. Одна сторона кабеля подключается к выходу на камере, а другой конец устанавливается в гнездо «Входа» на преобразователе, а уже последний подключается к ТВ-приёмнику с помощью кабеля VGA.

Настройка для IP-камер с разъемами RCA аудио-вход

Вот что вам нужно для подключения микрофона к IP-камере, имеющей аудиовходы RCA:

►1) Наружный микрофон или внутренний микрофон;

►2) Источник питания 12 В постоянного тока, 500 мА;

Вы также можете использовать PoE с кабелем делителя постоянного тока.

►3) Адаптер с разъемом RCA «папа».

Как подключить микрофон к IP-камере с аудиовходом RCA

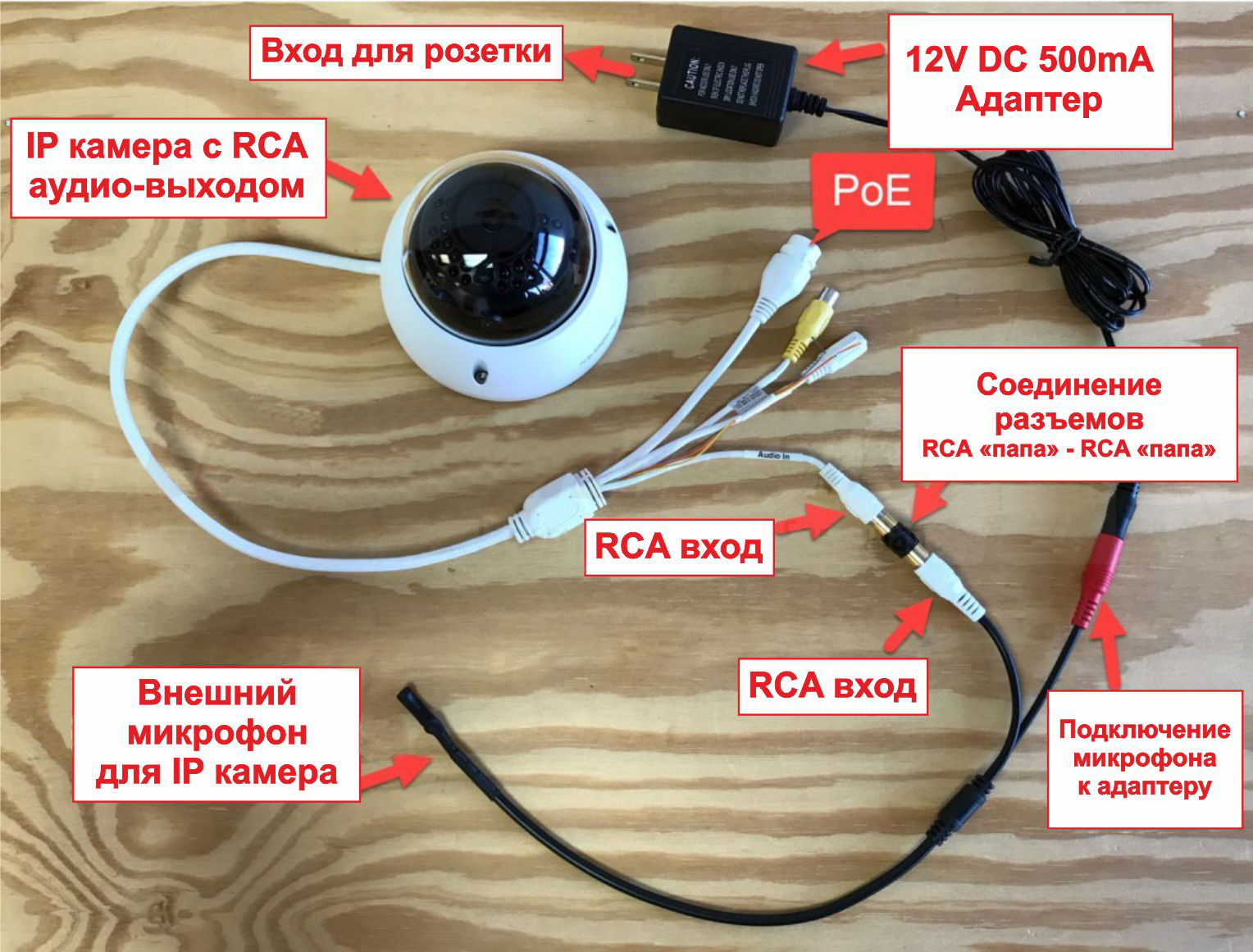

Ниже приведена схема подключения внешнего микрофона к аудиоразъему RCA на IP-камере.

Подключить микрофон легко, выполнив следующие простые действия:

►1) Подключите микрофон к аудиовходу RCA, используя разъем RCA «папа» — RCA «папа»

►2) Для более длинных расстояний между камерой и микрофоном вы можете использовать кабель RCA с концами «папа» для подключения входа и выхода.

►3) Подсоедините разъем питания от источника питания 12 В постоянного тока к гнезду питания на микрофоне.

Кроме того, вы также можете использовать PoE с делителем мощности постоянного тока 1 к 2, чтобы использовать PoE для микрофона и камеры. Просто подключите кабель PoE к разделителю PoE. Затем разделите питание камеры и микрофона с помощью разветвителя постоянного тока. Затем кабель для разветвителя PoE подключается к камере.

Настройка для IP-камер с линейным аудиовходом

Некоторые IP-камеры имеют встроенный линейный аудиовход или двухпроводный вывод, для подключения которого требуется двухпроводное соединение. Поначалу может показаться странным, как микрофон с разъемом RCA подключается к двухпроводному входу. Например, в следующем разделе мы используем видео балансировочный разъем, разъем BNC-RCA и двухпроводный провод для подключения микрофона к блоку линейного входа.

Для подключения микрофона к камере с линейным аудиоподключением, состоящим из двухпроводного кабеля, потребуются следующие элементы.

►4) Разъем BNC «мама» — «RCA»

►5) Двухжильный провод для балунов.

Как подключить микрофон с помощью двухжильного провода?

Метод тот же, даже если ваша камера оснащена двухпроводным аудиовходом на косичке.

Вот, что нужно сделать:

►1) Откройте крышку купола камеры с помощью прилагаемого шестигранного ключа. Не используйте отвертки с электроприводом или дрели, иначе вы повредите купол;

►2) Соедините гнездо BNC с гнездом RCA и балун;

►3) Подсоедините штекер RCA к входу RCA на микрофоне;

►4) Используйте видео балун, чтобы соединить два провода, затяните винты для проводов;

а) Убедитесь, что вы помните полярность для ваших проводов. Мы рекомендуем использовать красный для положительного провода и черный / полосатый для заземления / отрицательного провода;

b) Плохое соединение или неправильная полярность не будут записывать звук или создавать громкие помехи;

►5) Найдите небольшую резиновую вставку рядом с блоком Audio / Alarm и создайте маленькое отверстие для проводов;

►6) Слегка открутите винт для разъема Audio-In на блоке. Вставьте положительный провод от видео балуна и прикрутите его;

►7) Слегка открутите винты для заземления (GND). Вставьте заземляющий провод от видео балуна и прикрутите его;

►8) Подсоедините кабель питания для микрофона к источнику питания 12 В постоянного тока, который подключен к электрической розетке переменного тока. Подключите источник питания к микрофону;

а) В качестве альтернативы вы можете использовать разветвитель PoE с разветвителем постоянного тока 1 к 2;

b) Подключите кабель PoE для камеры к разделителю PoE. Затем подключите разветвитель PoE к разветвителю постоянного тока 1 к 2;

c) Подключите камеру и микрофон к разъемам делителя мощности постоянного тока;

d) Подключите разъем RJ45, идущий от разветвителя PoE, к разъему на камере;

После того, как вы, наконец, подключите камеру и микрофон, вы можете продолжить следовать остальной части этого руководства, чтобы узнать, как включить аудиовход на камере.

Как включить аудиозапись на IP камеру

После того, как все подключено, вы должны настроить камеру на распознавание и использование внешнего микрофона. Этот шаг чрезвычайно важен, прежде чем пытаться прослушать и записать звук. Не думайте, что камера автоматически записывает звук при подключении микрофона.

Использование браузера для включения и изменения настроек звука

Вам необходима консультация наших специалистов в видеонаблюдении? Позвоните нам по телефону: +7 (495) 132-33-24 Мы с радостью ответим на все интересующие Вас вопросы и сможем оказать все необходимые услуги по монтажу и подключение системы ip видеонаблюдения.

Обработка звука

Подобно тому как видеосигнал обрабатывается специальными кодеками для уменьшения его размера с сохранением исходных данных по качеству, ту же процедуру необходимо осуществить и над аудиосигналом.

Аналоговый звуковой сигнал, который получает микрофон, оцифровывается. Процесс называется дискретизация. Затем уменьшается размер файла для быстрой передачи и хранения. Это преобразование осуществляется аудиокодеком.

Качество звука характеризуется показателем частоты дискретизации. Этот параметр означает количество взятых для оцифровки частей аналогового аудиосигнала за одну секунду. Соответственно, чем больше частота дискретизации, тем более качественный звук получится на выходе. Однако следует помнить, что для этого потребуется больше памяти, а также более широкие каналы передачи данных. Средняя скорость передачи аудиоданных обычно находится в диапазоне 32…64 кбит/с.

Современные прогрессивные аудиокодеки, которые используются в большинстве видеокамер с микрофоном:

• AAC-LC — аудиокодек, встроенный в алгоритмы сжатия MPEG-4. Имеет частоту дискретизации 16кГц и низкий уровень сложности, соответственно качество получаемого звука наивысшее. Для его передачи требуется канал не менее 64 кбит/с
• 711 и G.726 — свободно распространяемые кодеки со средней частотой дискретизации и эффективным алгоритмом конвертации.

Микрофон для камеры наблюдения – как выбрать

Специалисты советуют выбирать для применения в охранных системах внешние микрофоны. Объясняется это очень просто. Места для монтажа видеокамеры и микрофона обычно принципиально различны.

Обычно видеооборудование должно находиться на достаточно большом удалении от объекта наблюдения.

В закрытых помещениях их устанавливают на стен или непосредственно на потолке.При оснащении камеры встроенным микрофоном для наблюдения при таком расположении он попадает в зону, где суммируются звуки, поступающие от различного оборудования, расположенного в контролируемой зоне.

Поэтому аудио получится некачественным и будет требовать сложной обработки. В то же время направленные системы использовать тоже не стоит, так как они имеют довольно большие размеры и к тому же высокую стоимость.

Конечно, улучшить качество звучания можно было бы при использовании стереофонического микрофона. Но в видеорегистраторах отсутствуют двухканальные системы записи звука. Поэтому рассматриваемый выше метод не используется в микрофонах для систем наблюдения.

Вот и получается, что лучше всего выбирать наружный микрофон и располагать его на максимально близком расстоянии к объекту. Хорошо если это будет активный прибор, так как он оснащается предусилителем для сокращения искажений и помех.

Лучшая модель — какая она

Чтобы выбрать необходимое оборудование нужно изучить его технические характеристики и рассмотреть при этом продукцию различных производителей. Так мы и сделаем. Начнем обзор с модели Шорох-7.

Это активный микрофон для видеонаблюдения со встроенным усилителем, имеющий миниатюрные размеры и используемый для  видеонаблюдения.

Аудио сигнал, поступающий с него независимо от уровня шума в помещении, будет постоянного качества

Однако важно для получения чистого звука правильно выбрать место для установки

Кроме того, микрофон имеет встроенную функцию автоматического регулирования усиления, которая позволяет поддерживать высокое качество звучания. Акустическая дальность прибора достигает 7 метров, а маленький размер позволяет устанавливать его в скрытых системах видеонаблюдения.

Корпус устройства выполнен из алюминия, что позволило сократить уровень помех на внутреннюю схему микрофона для видеонаблюдения.

Еще один достойный внимания прибор – МВК-МО22. Он также имеет небольшие размеры, а в качестве чувствительного элемента в нем установлен маленький электретный капсюль. Микрофон этой марки может использоваться в комплексе с цифровыми и аналоговыми камерами.

Смотрим видео о модели МВК-МО22:

Использование в приборе двух проводной схемы подключения позволило значительно увеличить расстояние передачи сигнала, достигнув отметки в 1000 метров. Однако для работы на таких дистанциях нужно использовать экранированный кабель.

В комплекте с микрофоном для видеонаблюдения поставляется адаптер, позволяющий регулировать уровень выходного сигнала.

Однако не всегда необходима полная независимость микрофона от камеры. В таком случае можно использовать петличные модели. Одна из них – Audio-Technica ATR-3350. Это один из самых экономных вариантов при отличном качестве.

Длина кабеля у этого микрофона достигает 6 метров. При этом он имеет миниатюрные размеры и может быть закреплен на одежде при помощи крокодильчика. Питание прибор получает от батарейки таблетного типа, причем ее хватает на достаточно длительный срок. Стоимость такого прибора менее 30 долларов, что весьма скромно и доступно каждому.

Смотрим видео о данной модели:

https://youtube.com/watch?v=cwJ8o7Owz4k

Подведем итоги

Как видно из приведенных выше данных, все активные микрофоны достаточно работоспособны. Конечно, в некоторых моделях есть определенные нюансы в звучании

Здесь особое внимание следует обратить на экранирование сигнала, оно более ярко выражено у бескорпусных моделей. Но учтя все особенности можно выбрать модель, соответствующую вашим требованиям

Микрофоны для камер видеонаблюдения

IP-камеры со встроенным микрофоном не всегда могут обеспечить высококачественную запись и чистый звук. Встроенный микрофон имеет широкий диапазон направленности и записывает не только человеческую речь, но и другие окружающие звуки: шум от движения транспорта, звук шагов или звук работающего оборудования.

Не рекомендуется использовать встроенные микрофоны в камерах, установленных на открытом воздухе или в помещении, где происходят интенсивные рабочие процессы. В этих случаях лучше использовать проводные микрофоны, которые подключаются к оборудованию через разъем, чтобы получить более детальное аудио изображение в помещении.

Выбор микрофона

В зависимости от конструкции, микрофоны могут быть:

• петлевание — имеют миниатюрные размеры и используются совместно с другими устройствами наблюдения, передающими информацию по своим линиям связи,
• «Оружие». — используются, когда необходимо получить высококачественную запись на определенном расстоянии от объекта. Эти микрофоны оснащены специальными шумопоглощающими экранами.

Для обеспечения максимального качества звука в системах видеонаблюдения рекомендуется использовать внешние модели. Обычно места для оптимального монтажа камеры и микрофона сильно отличаются друг от друга, а аудиозаписывающую аппаратуру следует размещать отдельно от видеозаписывающей аппаратуры.

Микрофоны для камер видеонаблюдения и видеорегистраторов

Запись звука при настройке системы видеонаблюдения важна для пользователя, который хочет понять, что происходит на наблюдаемом объекте. Вы создаете полную картину, комбинируя аудио и видео наблюдение, что полезно в различных ситуациях:

• споры с клиентами — благодаря микрофону на камере можно следить за работой подчиненных и решать спорные ситуации с клиентами. Как продавец вел себя во время распродажи, давал ли специалист исчерпывающие консультации клиенту, как это было сделано профессионально? Видеокамера со звукозаписывающим устройством дает ответы на все эти вопросы;
• Домашняя жизнь — как няня ведет себя с ребенком, если собака лает во время вашего отсутствия, если члены семьи приводят с собой незнакомых людей, и о чем они говорят — эта информация доступна, когда микрофон подключен;
• Преступления и нарушения — наружные камеры фиксируют все, что происходит в их районе и могут поймать нарушения закона. Наличие аудиодорожки поможет вам понять, о чем говорили преступники, что они делали и куда они шли.

Внутренние камеры часто поставляются со встроенным микрофоном, так как предполагается, что внутренний гаджет сможет записывать качественный звук даже из отдаленных комнат. Наружные камеры немного сложнее, так как они редко поставляются со встроенным записывающим устройством.

Выбор микрофона наблюдения
Вид отдельно подключаемого микрофона наблюдения без корпуса

По аналогии с домашними камерами, микрофон должен быть размещен рядом с видеооборудованием, но при наружном наблюдении это трудно устроить по трем причинам:

1. Высокая Высота. Наружные камеры, особенно за пределами частных владений, часто подвергаются нападениям вандалов и хулиганов. Они спрятаны в защитных футлярах и подвешены на большой высоте, поэтому микрофон не сможет улавливать мелкие звуковые колебания.
2. Высокий шум. Если дома микрофон может улавливать мельчайшие удары или скрип, то на улице только ветер может «забить» все звуковые волны. А еще есть движущиеся транспортные средства, работающие кондиционеры, инструменты, животные и люди, поэтому без модификации звук будет низкого качества.
3. Запрет на законодательство. Особенно это касается общественных мест, к которым относится и улица. Подслушивание должно быть явно выраженным, дополненным информационными знаками с предупреждением — это влияет на результат.

При оснащении камер видеонаблюдения микрофонами необходимо размещать их в ключевых местах. Лучший выбор — вход в дом или другое здание, площадь за углом, где можно попытаться спрятать человека, который заметил камеру. Звук будет записываться вместе с изображением, но он будет более качественным и четким, чем при размещении аудиорегистратора рядом с уличной камерой.

EZVIZ C3WN Wi-Fi наружная камера наблюдения со встроенным микрофоном и динамиком

Большинство аудиоустройств размещены в бросающихся в глаза корпусах, которые могут быть распознаны человеком. Можно удалить из них технический материал и создать настоящее скрытое аудионаблюдение. Хотя такие ошибки не одобрены законом, многие используют этот ход для повышения безопасности.

Виды микрофонов для камеры видеонаблюдения: этапы подключения к системе

Микрофон для системы видеонаблюдения – это мощное дополнение, позволяющее значительно увеличить информативность видеозаписи. Многие модели камер уже оснащены оборудованием для аудиозаписи, а некоторые системы предполагают подключение внешних устройств

Рассмотрим, на что обратить внимание при выборе и как подключить микрофон к камере видеонаблюдения

Микрофон для камеры видеонаблюдения

По расположению подобные устройства разделяются на:

Встроенные интегрированы в корпус камеры. Это значительно упрощает процесс монтажа, а также положительно влияет на стоимость. Из минусов – встроенное оборудование не гарантирует чистоту звучания. Так как особенность использования камеры для видеонаблюдения не предполагает ее расположение вблизи от объекта наблюдения. Интегрированные устройства передают все звуки, которые окружают оборудование.

Внешние системы покупаются отдельно. Их вы можете расположить где угодно, на достаточно отдаленном расстоянии от записывающего устройства. Обеспечивают хорошее звучание, но требуют большего внимания к организации передачи сигнала и питания.

В зависимости от конструктивных особенностей устройства подразделяются на:

Петличные системы применяются для скрытой съемки, так как имеют небольшие габариты.

Пушки дополнительно оснащены отражающими экранами, которые подавляют посторонние шумы. Такие системы осуществляют направленную запись, но имеют гораздо большие размеры, в сравнении с петлицами.

Также все устройства подразделяются на:

Пассивные применяются для прослушки в небольших помещениях, так как не обладают высокой чувствительностью, возможностью усилить сигнал и не способны отфильтровать посторонние шумы. Плюсы таких устройств: доступная цена и простота установки.

Активные имеют встроенный усилитель, поэтому могут использоваться в различных условиях, как в помещении, так и на улице. Обладают высокой чувствительностью и могут работать на расстоянии до 300 м. Из минусов можно выделить необходимость подключения дополнительного питания, сложность монтажа и необходимость настройки.

Как провести подключение?

Подключение микрофона к ip камере видеонаблюдения производится при помощи штекера RCA (Тюльпан). Для прокладки коммуникаций между устройством записи и аудиооборудованием можно использовать витую пару при невысокой дальности (30-40 метров).

Для прокладки на расстояние до 300 метров используйте гибкий кабель 3х0,12. Для проведения коммуникаций на 300-1000 метров внутри помещения используйте кабель с сечением 0,5. На аналогичное расстояние на улице – с сечением 0,75.

Этапы подключения:

1. Красный провод напряжения питания микрофона соединяют с блоком питания. На практике это не отдельный блок, а источник питания, к которому подсоединена камера.
2. Синий провод подсоединяется к переходнику RCA и к минусовой клемме блока питания.
3. Желтый провод входа аудиосигнала подключается к центральному контакту RCA.

На что обратить внимание при покупке?

Уровень чувствительности. От этого параметра зависит расстояние от объекта наблюдения, на котором можно проводить подключение микрофона к камере видеонаблюдения. Чем выше чувствительность, тем дальше можно расположить оборудование.

Наличие фильтра верхних частот. Это дополнение позволяет проводить запись речи, исключив низкочастотные шумы. К ним относится шум машин, оборудования, которое работает рядом с системой записи, звук от работающего кондиционера.

Особенно это дополнение важно, если вам нужен уличный микрофон для видеонаблюдения. Наличие защитного кожуха

Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди

Наличие защитного кожуха. Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди.

Оснащение регулятором чувствительности. Возможность регулировать восприимчивость системы к звукам и постороннему шуму позволяет использовать одно устройство в разных условиях: на близких и дальних расстояниях, в помещении и на улице. Есть оборудование, не требующее ручной настройки. Регулировка чувствительности происходит в автоматическом режиме. Например, такой функцией обладает микрофон для системы видеонаблюдения stelberry m 40.
