Устройство и характеристики микроволнового датчика движения

На что обращать внимание при выборе датчика

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, для уличного освещения.

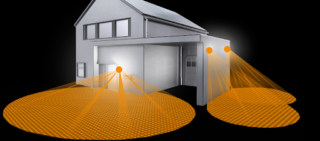

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

У моделей с ограниченным обзором угол обзора может варьироваться и составлять от нескольких единиц до сотен градусов. При выборе устройства необходимо учитывать, какую площадь сможет контролировать прибор

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги). Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке, с IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Устройство и конструкция инфракрасного датчика

Устройство датчика движения

Конструкция большинства устройств от разных производителей уникальна. Однако общая схема обязательно включает несколько элементов.

Оптическая система

Чаще всего это линза Френеля. Она представляет собой совокупность призматических фасеток – микролинз, закрепленных на выпуклую пластинку – цилиндр. Каждая линза фиксирует ИК-излучение на своем участке и передает данные на пирочувствительный элемент. Таким образом создается определенная конфигурация теплового объекта. Если последний не перемещается, она не изменяется. Но если объект движется, тот же ИК-поток при перемещении попадает уже на следующую микролинзу, и конфигурация изменяется. То есть, на пироприемник свет то падает, то нет. Это и есть условие срабатывания датчика: устройство реагирует на перемещение человека в поле действия.

Чем больше сегментов в линзе и чем выше их чувствительность, тем точнее работает ИК-датчик.

Пирочувствительные элементы

Сигнал с линзы идет на пироэлемент – преобразователь на полупроводниках. Он включает 2 сенсора, каждый из них получает сигнал от своей линзы. Если поток на обоих элементах одинаков – сенсор бездействует, если сигнал разный – срабатывает.

В современных моделях используют счетверенные сенсоры, обслуживающие 4 линзы. Они точнее отфильтровывают случайные световые помехи и исключают ложные срабатывания.

Обрабатывающий модуль

Блок обработки воспринимает информацию со всех пироэлементов и анализирует. Его задача – отделить данные о перемещающемся тепловом объекте от помех: движения воздуха, солнечных лучей, конвекции, возникающей при работе кондиционера или обогревателя, вибрации. Датчик должен срабатывать только на появление человека, а не на животных, что требует дополнительной настройки.

Обрабатывающий модуль оценивает форму и длительность сигнала, его амплитуду. Обычные помехи вызывают несимметричные двухполярные импульсы, нарушитель – симметричные. Если характер сигнала совпадает с пороговым значением, датчик срабатывает и подает импульс на управляющую панель. Последний обрабатывается аналоговыми или цифровыми устройствами и активирует какую-либо программу: включить свет, увеличить интенсивность, включить сирену.

Сравнение микроволнового датчика с инфракрасным

Микроволновый датчик движения имеет больше преимуществ по сравнению со своим инфракрасным аналогом. С его помощью можно одновременно управлять внутренним и наружным освещением, сигнализацией и бытовыми приборами. Помимо этого он способен фиксировать объекты даже при наличии препятствий в виде дверей, стекол, тонких стен и различных предметов, что позволяет монтировать микроволновый прибор под натяжными потолками, дверями или светильниками. В отличие от инфракрасных устройств такой датчик может выдерживать любую температуру, реагирует на малейшие шорохи и незначительные движения, а также имеет компактные размеры и изготовлен из безопасного пластика, не подверженного горению.

Приборы, работающие на микроволнах, обладают низкой коммутируемой нагрузкой, что дает возможность сочетать их с лампочками и осветительными приборами малой мощности. С их помощью можно экономить электроэнергию и снизить ее потребление на 40% за месяц благодаря автономной работе датчика.

Инфракрасные аналоги не имеют таких преимуществ, они слабо работают при сильном ветре, подвержены воздействию солнечных лучей, что влияет на их производительность и точность. Они не могут распознавать активность объектов, скрытых за стенами или другими предметами. При этом такие датчики безопасны для людей и животных, поскольку не выделяют вредные вещества в атмосферу в отличие от микроволновых устройств.

Микроволновый датчик движения

Датчик описанного типа является функциональным аналогом инфракрасного датчика движения, и может заменять его в системах автоматического включения освещения, открывания дверей, сигнализации и других подобных автоматических устройствах. Датчик был приобретен на Ru.aliexpress.com

Микроволновый датчик движения в продаже на Али

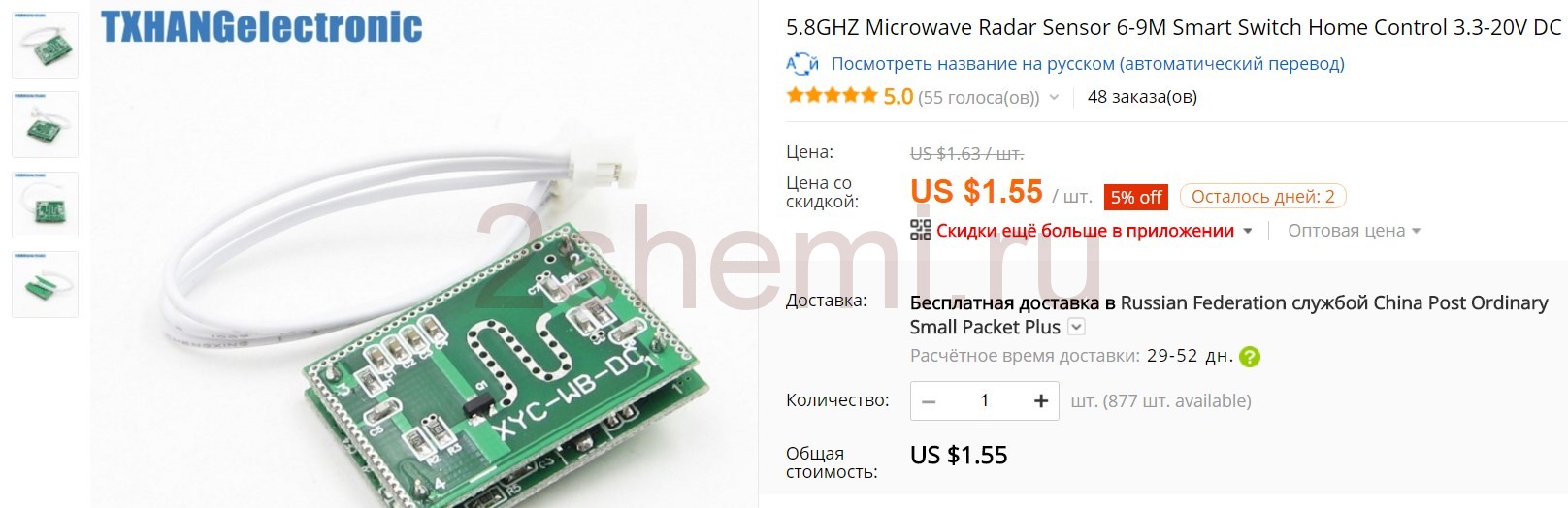

Датчик представляет собой две печатные платы, соединенные проволочными перемычками. Датчик имеет размеры 37 х 23 х 10 мм. В комплект входит соединительный трех-проводной кабель длиной 10 см. Масса датчика 5,7 г вместе с кабелем.

СВЧ датчик движения — плата

СВЕТИЛЬНИК С МИКРОВОЛНОВЫМ ДАТЧИКОМ

Идея включения света при обнаружении движения достаточно популярна и, в ряде случаев, оправдана. Чаще всего для этих целей используются инфракрасные (ИК) устройства, но есть исполнения светильников со встроенным микроволновым датчиком.

Какие плюсы и минусы мы имеем в этом случае?

1. Зона действия (обнаружения) датчика может быть круговой. Это позволяет использовать потолочную установку для освещения достаточно большой площади.

2. Вместе с тем, как говорилось ранее, устройство может реагировать на движение в соседних помещениях. Поэтому место для установки следует выбирать аккуратно, а лучше учесть этот момент на стадии выбора осветительного прибора.

3

Встроенные датчики избавляют пользователя от необходимости выполнения дополнительных подключений, что важно для людей, не искушенных в электрике

4. Но, при выходе из строя датчика движения, светильник невозможно будет использовать по прямому назначению, если в нем не предусмотрено ручное включение в обход детектора.

На что еще обратить внимание. В любом случае полезной будет возможность регулировки чувствительности микроволнового датчика

Это позволит частично или полностью нивелировать недостаток, изложенный в п.2

В любом случае полезной будет возможность регулировки чувствительности микроволнового датчика. Это позволит частично или полностью нивелировать недостаток, изложенный в п.2.

Еще один момент касается задержки времени выключения светильника.

Дело в том, что если движение в зоне обзора прекращается, то это не значит что свет больше не нужен. Человек может на какое то время остановиться, даже если это проходной коридор, не говоря уже помещениях другого назначения.

Безусловно, любой здравомыслящий производитель такую задержку в своей продукции реализует. Вопрос в том насколько это будет соответствовать конкретным условиям эксплуатации.

Поэтому оптимальным является наличие возможности регулировки этой величины.

Что касается выбора типа светильника, то для такого управления лучше подходят светодиодные модели.

Они:

• не инерционны;
• имеют низкое энергопотребление.

Последний пункт важен не столько с точки зрения экономии электроэнергии, сколько упрощает и удешевляет конструкцию, поскольку не требует мощных коммутационных устройств.

В целом, применение микроволнового датчика движения в системах освещения может оказаться вполне удобным и целесообразным решением.

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Принцип работы микроволнового датчика движения.

В отличие от инфракрасного датчика, где сигналом на включение является изменение тепловой обстановки, у микроволнового датчика принцип работы совсем другой. Как следует из названия, этот датчик реагирует на изменение радиочастотного (микроволнового, СВЧ) поля, которое сам и генерирует.

Микроволновый датчик движения ДДМ-01 излучает высокочастотные электромагнитные волны с частотой 5,8 ГГц или около того. Затем датчик реагирует на изменения в отражаемых волнах, которые могут вызваться перемещением объектов в контролируемой зоне. Причем, объект может быть не только теплокровным, живым, но и вообще любым. Главное – чтобы от него отражались радиоволны. А на таких частотах они отражаются от любого предмета, хоть и немного по-разному.

Используется принцип радиолокации, или радара, при котором объект не только обнаруживается ( в данном случае в этом нет необходимости), но и вычисляется его важнейшая характеристика – скорость. А если скорость не равна нулю, то объект движется, а если движется, то датчик срабатывает! Это называется эффект Допплера.

Датчик определяет движения объекта, как на приближение, так и на удаление. Причем, как показала практика, приближение прямо к датчику даёт бОльший эффект в смысле обнаружения, чем прохождение рядом. Опять же, “виноват” эффект Допплера, я писал выше, почему так происходит. Но всё это – весьма условно, о реальной зоне обнаружения будет сказано ниже.

Я изучал этот предмет почти 20 лет назад, немного подзабыл, и “путаюсь в показаниях”. Знатоки радиолокации и распространения радиоволн  – прошу в комментарии.

Пример установки

Расскажу, как я устанавливал такой датчик. Во-первых,

Схема подключения

Схема подключения указана на корпусе датчика:

Схема подключения на корпусе датчика

Белым по белому плохо видно, поэтому я нарисовал такую схему:

Схема подключения микроволнового датчика движения ТДМ ДДМ-01

Как видно из схемы подключения, она абсолютно соответствует схеме подключения обычного инфракрасного датчика движения – общий ноль, фаза вход и фаза выход. Ссылка в начале статьи.

Цвета проводов непринципиальны, но я привязался к расцветке проводов, которые указаны в инструкции (руководство по эксплуатации можно скачать в конце статьи) для датчика ДДМ-02.

Установка на стену

Передо мной стояла задача поставить датчик над потолком на стену в кладовке. Датчик стоит в углу, правая стена – коридор, левая – спальня, а справа в метре – стена соседской квартиры:

Установка микроволнового датчика в кладовке. Процесс монтажа

Вместо лампочки, как на схеме, у меня подключен блок питания на 12 В постоянного тока, от которого питаются светодиодные лампочки.

Лампочки удобны тем, что имеют распространенный цоколь для галогенок G4, и могут применяться там, где раньше стояли галогенки.

Светодиодные лампочки, включаются от датчика движения через блок питания

Все подключения я делал с помощью клемм Ваго, это быстро, просто и удобно. Защищена вся эта схема автоматом на 6 А.

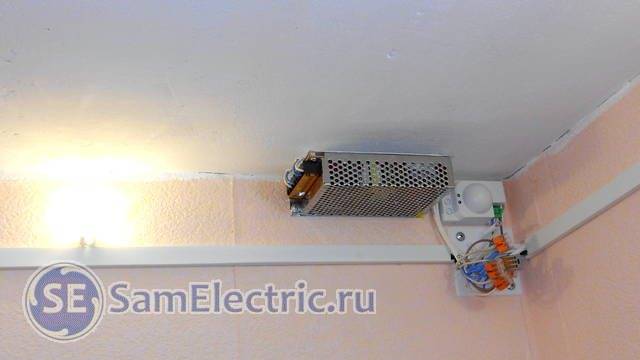

Вот фото процесса монтажа поближе:
