Маленькая печь для дачи из кирпича своими руками

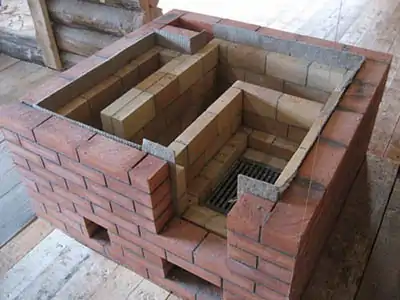

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него – металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов – ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

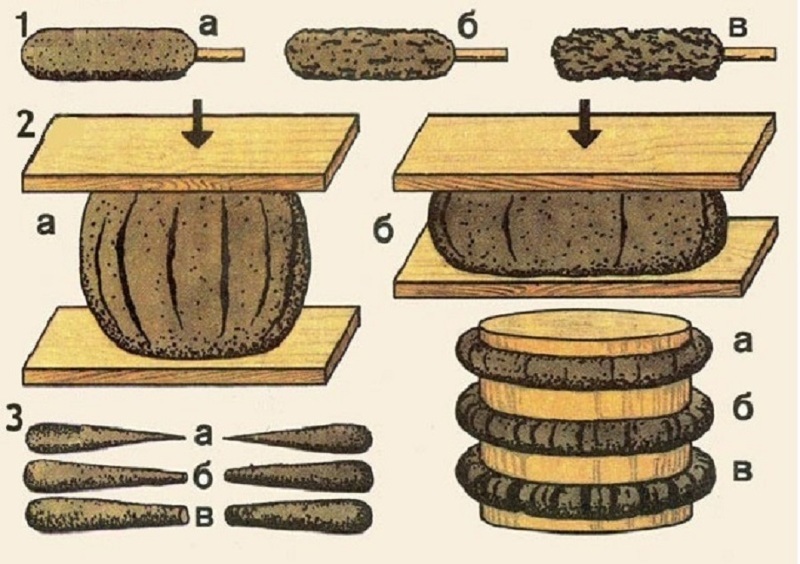

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам “б”.

Строим печь на даче: фото испытаний глиняного раствора

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

Выбор места для печи

Несмотря на свои очень скромные размеры печь идеально подходит для отопления помещений площадью 14–50 м2. Её нельзя назвать самой экономичной в плане потребления топлива, но 3,5–5 кг твердого топлива обычно достаточно, чтобы печь полностью прогрелась и начала отапливать помещение.

Такая печь равномерно прогреваясь со всех 4 сторон. Это необходимо учитывать, выбирая место, где она будет установлена. В деревянных строениях с защищенными от возгорания стенами расстояние от печи до стены дома не должно быть менее полуметра. А также не стоит устанавливать печь в центре помещения. При такой установке циркуляция нагретого воздуха будет крайне неблагоприятной, и углы помещения будут промерзать.

Оптимальным вариантом является установка печи справа или слева от входной двери, на расстоянии не менее 0,5 м от косяка двери. В этом случае проникающий через дверь холодный воздух не будет распространяться вдоль пола по всей площади помещения, и создавать опасные сквозняки.

Обзор кирпичных печей

Существует множество моделей печных устройств, которые различны как за своей формой, так и за функциями. Наиболее популярными являются русская, голландская и шведская печные агрегаты. Им немного уступают финская, печь Кузнецова и экономка.

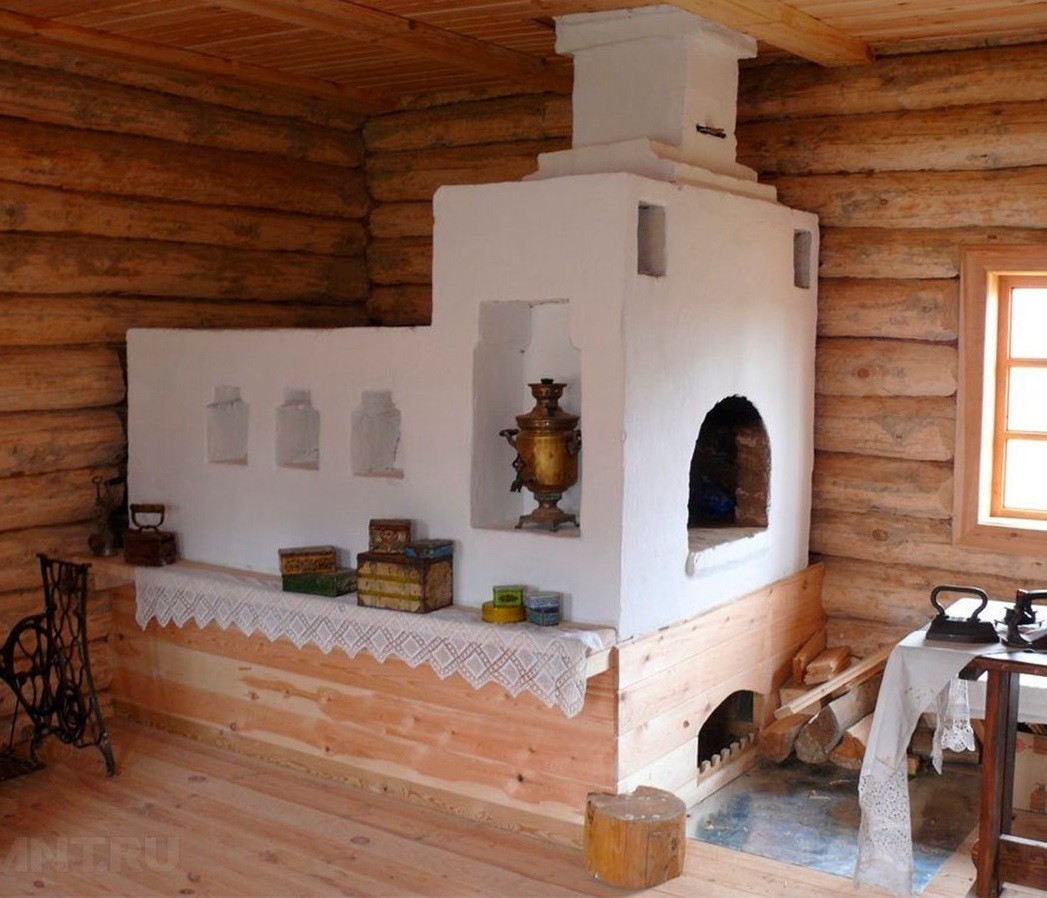

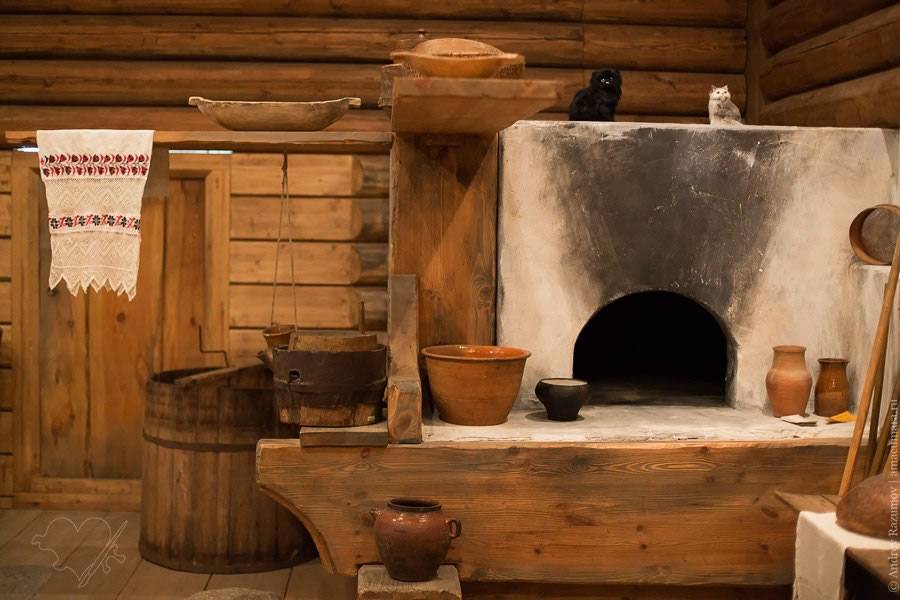

Русская печь

Это многофункциональная конструкция с большими габаритами является одной из наиболее давних моделей. В прошлые времена она была очень распространена: в каждом доме наличие красивой русской печи являлось обязательным.

Русская печь

Основными преимуществами являются:

• возможность обогрева помещения, лежанок;
• приготовление пищи;
• использование в качестве сушильного устройства для одежды и обуви;
• при регулярном нагреве обеспечивает ровную продолжительную температуру;
• создает особый русский колорит, станет главным украшением любого помещения.

Несмотря на свои преимущества, такие кирпичные печи для дома на дровах имеют несколько недостатков:

• массивность требует установки прочного фундамента;
• занимает значительную площадь в помещении;
• необходимость регулярной чистки;
• сложность в монтаже;
• КПД составляет всего 60 процентов.

Голландка

Еще одной очень популярной моделью является печь-голландка. Это конструкция, по виду напоминающая колону, очень понравилась владельцам дачных и небольших по размерам помещений. Ее высота значительно превышает ширину, поэтому голландская модель занимает немного места.

Голландская печь

Преимущества печи из кирпича для дачи на дровах голландского типа:

• компактность;
• небольшая стоимость материала для кладки;
• возможность быстрого нагрева из-за тонких стенок;
• длительные перерывы между топками не влияют на качество обогрева;
• можно натопить помещение средних размеров.

Недостатки данной модели:

• сравнительно низкий КПД, который равняется 40 процентам;
• требует регулярной чистки зольника. При отсутствии должного ухода тяга может ухудшиться;
• требует постоянного внимания во время топки и некоторых навыков поддержания огня.

Шведка

Эта модель разработана с учетом холодного климата северных стран, поэтому она идеально подходит для нашего региона.

Печь «Шведка»

Преимущества данной модели:

• компактность;
• высокая производительность;
• быстрый нагрев;
• возможность обогрева смежных помещений.

Недостатки:

• цена возведения из-за использования шамотного кирпича повышается;
• потребность в хорошей теплоизоляции для избегания потери тепла через пол;
• не подходит для домов и участков, отопление которых происходит редко. При полном остывании и нечастом нагреве кладка печи может нарушиться.

Экономка

Это маленькая русская кирпичная печь для дачи или дома может быть установлена даже в небольшом помещении. Ее конструкция очень проста, но печь можно использовать и для приготовления пищи. Данная модель приобретает все большую популярность, ведь ее габариты способствуют рациональному использованию пространства.

Экономка

Преимущества печи-экономки:

• не занимает много места;
• хорошо отапливает помещение;
• можно приготовить пищу.

Недостатки:

• нельзя одновременно топить два топливника;
• требует постоянной уборки золы;
• требуется время для нагрева;
• для лучшего горения нужно использовать дрова приметно одинаковой толщины.

Печь «Финка»

Такое отопительное устройство отличается от других видов особой конструкцией: один корпус топки находится внутри другого.

«Финка»

Преимущества печного агрегата:

• высокая эффективность теплоотдачи;
• простота в изготовлении;
• невысокая стоимость;
• быстрый нагрев;
• безопасность и экологичность.

Недостатки данного вида печного устройства:

• сравнительно большие габариты;
• необходимо тщательно следить за количеством топлива в топке.

Печь Кузнецова

Свое название отопительное устройство получило благодаря имени разработчика Кузнецова. Принцип действия такого агрегата основан на движении свободных газов.

Печь Кузнецова

Преимущества:

• отличная тепловая эффективность;
• полное сжигание топлива;
• отсутствие сажи;
• небольшое количество материала для кладки.

Недостатки:

• сложность в монтаже из-за конструкции;
• высокие требования к материалу;
• требуются некоторые навыки для топки такого устройства.

Другие модели печей

Кроме вышеперечисленных моделей существуют и другие, менее распространенные:

• Печь В. Быкова, которая подходит только для обогрева небольшого помещения;
• Двухколпаковая печка Подгородникова, которую можно топить как углем, так и дровами.

Положительные и отрицательные характеристики мини-печи

Данная конструкция обладает как плюсами, так и минусами. Именно поэтому перед самыми работами, связанными с ее возведением, следует оценить все особенности этого оборудования.

Рекомендуется предварительно тщательно изучить обучающее видео, в котором четко будут указаны все нюансы работы.

Мини-печь своими руками из кирпича, работающая на дровах, обладает следующими положительными параметрами:

• Получаемая конструкция обладает долгим сроком службы, в результате чего можно получить качественную и привлекательную печку на много лет.
• Разогрев происходит быстро, а также, даже после окончания горения топлива, печь еще долго будет отдавать тепло в помещения.
• Сделать оборудование можно своими руками, однако для этого должна иметься предварительно составленная схема всей конструкции, следуя которой можно добиться идеального результата работы.
• Стенки печки, сделанные из кирпича, не очень сильно раскаляются во время топки, поэтому существует очень маленькая вероятность обжечься.
• Если строится конструкция для дачи или небольшого дачного дома, то она может быть мини-печкой, поэтому не будет занимать много места.
• При желании можно получить такую печь, которая будет оснащена дополнительными элементами для готовки и иных процессов, однако в этом случае должна применяться подходящая и соответствующая схема, в которой должны быть проработаны все необходимые нюансы строительства.
• Если просмотреть заранее обучающее видео, то сам процесс строительства будет реализован без проблем и проволочек.
• Сделать можно такую печь, которая будет обладать нужной формой, размером и иными характеристиками, поскольку процесс реализуется своими силами.
• Особенно тщательно должна быть проработана схема будущего дымохода, чтобы печь обладала высоким КПД, а также была надежной и безопасной в использовании.

Однако кирпичные мини-печи обладают не только плюсами, но и некоторыми минусами:

Даже мини-печь на дровах, созданная из кирпича, нуждается в фундаменте, поскольку обладает достаточно большим весом, поэтому важно будет изначально уделить много времени формированию основания.
Предварительно должна быть сформирована четкая, качественная и правильная схема будущей кладки, без которой во время работы можно совершить множество ошибок, устранить их можно будет только после полного разрушения уже созданной конструкции.
Во время работы необходимо обязательно и всегда пользоваться и учитывать правила и требования безопасности, чтобы будущая печь могла использоваться по прямому назначению без опасений для нанесения вреда здоровью или жизни людей.

Виды русских печей

Приняв решение о возведении русской мини печи на приусадебном участке, его владелец должен определить, для решения каких задач будет её использовать. От этого зависит набор функций кирпичной печи, особенности её конструкции и технологии кладки.

Наибольшим спросом пользуются устройства, имеющие:

• варочную плиту;
• мангал;
• барбекю;

• место, предусмотренное для установки казана;
• коптильню.

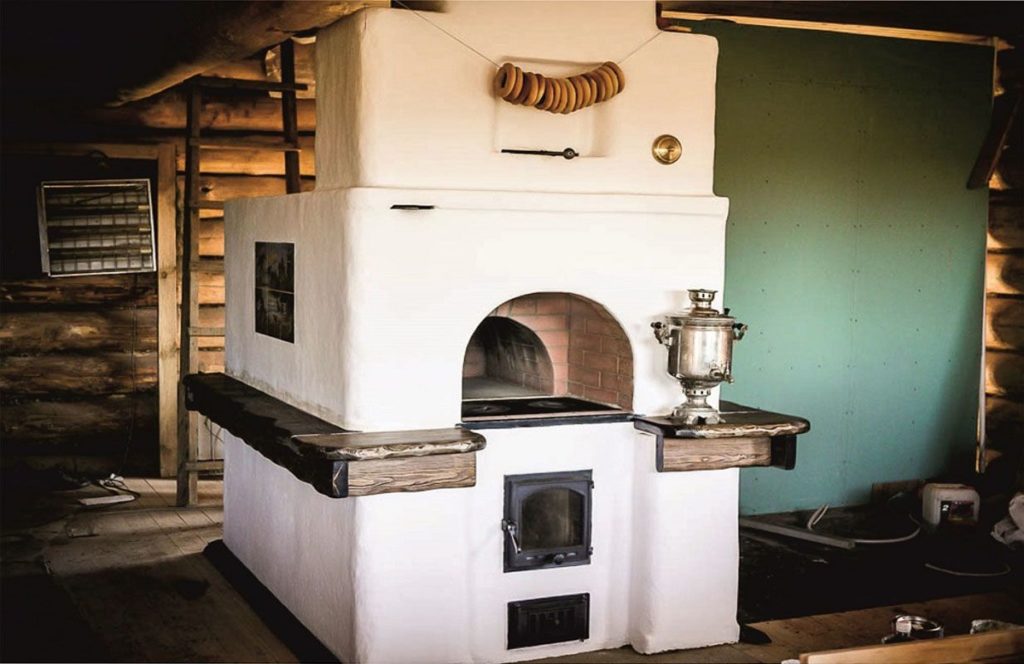

Печь с варочной плитой

Русская печь со встроенным мангалом

Печь с казаном

Русская печь с тандыром, барбекю и коптильней

Как правило, модели русских печей с лежанками для улицы не рассматриваются.

Кроме этого, вам потребуется определиться с целым рядом иных критериев, согласно которым классифицируются русские печи.

По габаритам

Выделяют три группы:

1. большие, с размерами более 1500х2300;
2. малые – 1500х1750, наиболее часто реализуемые на участках и в дачных домиках;
3. нестандартные – как правило, обустраиваются в банях.

Этот пункт прямо влияет на стоимость и сроки завершения кладки, ассортимент и количество требуемых материалов.

По внутреннему устройству

По данному показателю печи относят к группе традиционных или современных моделей. Первые имеют полое подпечье для хранения топлива и утвари. Их нижняя часть не прогревается. Поскольку данная функция относится к отоплению, то для уличной печи она не рассматривается. По сравнению с современными проектами, классический вариант технически проще выкладывать.

Сроки выполнения работ по возведению классического варианта обычно значительно ниже.

По положению

Здесь речь может идти о печах отдельно стоящих на открытом воздухе, установленных в беседках или комплексных барбекю-решениях.

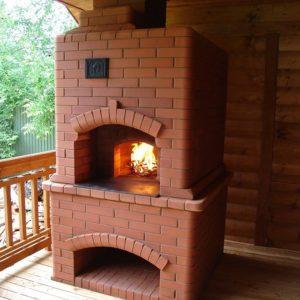

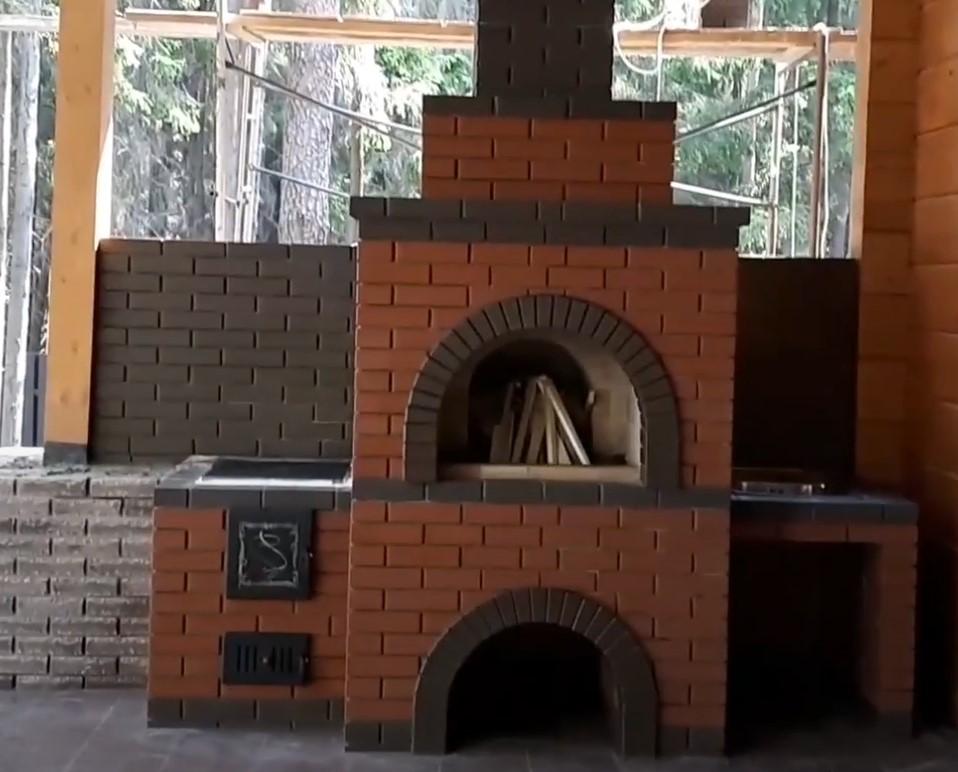

Дачная мини-печь

По внешнему виду

Классические решения представляют собой прямоугольную конструкцию. В качестве отделки используется побелка или штукатурка.

Классическая русская печь

Русская печь может встраиваться в отопительно-варочный многофункциональный комплекс, рассчитанный на решение расширенного круга задач по приготовлению пищи.

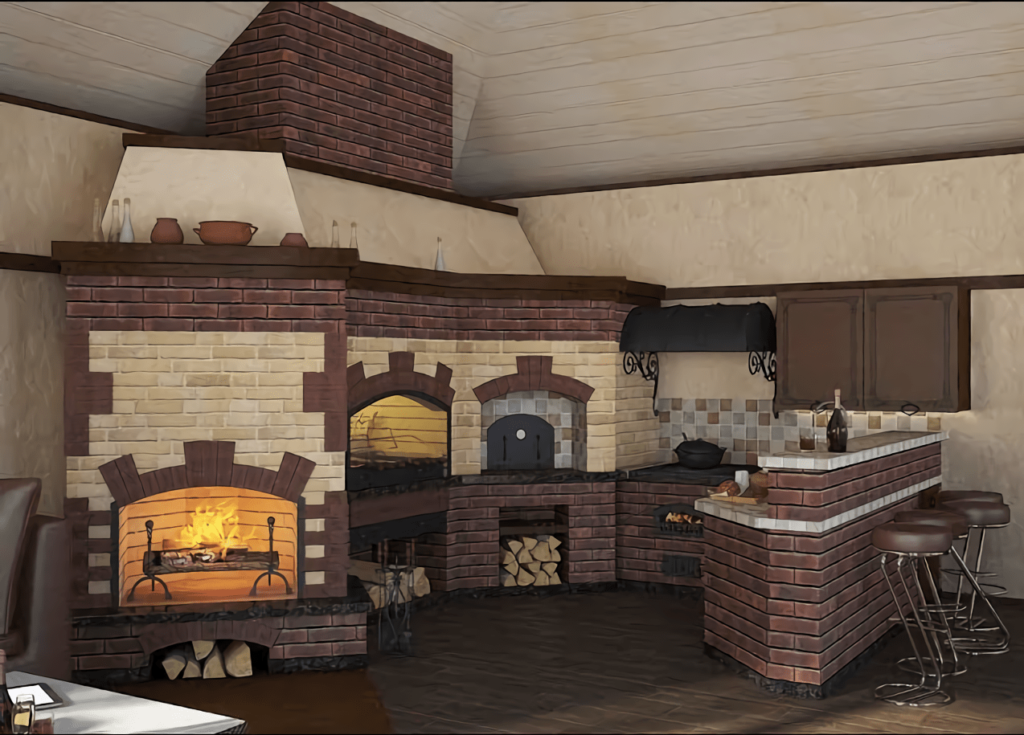

Печной комплекс с русской печью, камином, мангалом и казаном

По способу топки

По этому параметру русские печи делят на три группы. Это конструкции, рассчитанные на топку:

По-чёрному. Они имеют простейшие конструкции. Могут выкладываться из самостоятельно отформованных глиняных кирпичей. У них отсутствует дымоходная труба. Дым выходит из печи при топке сквозь специально обустроенные в стенах волоковые окна. В настоящее время почти не применяются.

• По-серому. Они уже комплектуются прямоходной трубой. Однако такое решение большую часть тепловой энергии отправляет «в трубу» в прямом смысле слова. Высока вероятность искрообразования, что повышает вероятность возникновения возгорания. Поэтому данное решение также практически не используется.
• По-белому. Этот вариант самый безопасный и удобный. Но для возведения такой печи требуется качественный кирпич и кладочный раствор. Печи отличаются неплохим КПД, приемлемым расходом топлива, безопасны в эксплуатации.

Как соорудить кирпичную отопительно-варочную печь своими руками

Оборудование и материалы

Для работы понадобятся:

• полнотелый красный кирпич (для печи и дымохода);
• огнеупорный кирпич шамотный или белый тугоплавкий гжельский (для топки);
• глиняно-песчаный раствор (как связующий материал);
• цементный раствор (для фундамента);
• чугунные детали: колосник, плита, задвижки, дверцы, духовка (при необходимости);
• толстая проволока;
• теплоизоляция (для дымохода);
• рубероид или битумная мастика.

Особенности кладки

Кирпичи следует окунать в воду перед кладкой. Это очистит их от пыли и улучшит адгезию. Только не стоит оставлять кирпичи в воде, даже ненадолго, иначе они вберут лишнюю влагу. Из-за этого печь может быстро разрушиться при эксплуатации.

Кстати, определить качество кирпича можно по чистому звуку, который издается при постукивании. При падении он не должен рассыпаться, но может распадаться на крупные куски.

Для огнеупорного кирпича раствор лучше делать на шамотной глине. Песок обязательно нужно просеивать через сито с ячейками 1,5×1,5 мм. Глину тоже лучше просеять (ячейка 3×3 мм), затем замочить на 2 суток. Соотношение компонентов должно составлять 1:1 или 1:2, зависимо от жирности глины. Для проверки качества необходимо слепить жгутики длиной около 250 мм. Их нужно скрутить, согнуть или растянуть. Если при этом практически не образуется трещин, а при растягивании жгут плавно утончается, то качество раствора подходящее.

Пошаговая инструкция

Под печь лучше установить монолитный бетонный фундамент так, чтобы с каждой стороны он выступал не менее чем на 50 мм. Он должен быть идеально ровным (это можно проверить правилом). Далее:

• нужно положить сплошной ряд кирпича;
• швы тщательно заполнить цементным раствором;
• сверху уложить гидроизоляцию;
• далее положить второй сплошной ряд;
• в 3-м и 4-м ряду устанавливается дверь поддувала и оставляется место под зольник; фиксируются вседверцы печи просто – их прикручивают за внутренние выступы с помощью толстой проволоки, которую прокладывают затем меж кирпичами и раствором;
• в 5-м ряду ставится колосниковая решетка;
• с 6-го по 9-й устраивается топка и дверца под неё; если предполагается духовка, то короб устанавливают рядом (на рис. справа);
• 10-й ряд – короб накрывается стальной решеткой;
• в 11-м подготавливается место для варочной плиты;
• в 12 укладывается чугунная панель с конфорками;
• далее над печью надстраивается дымовая труба.

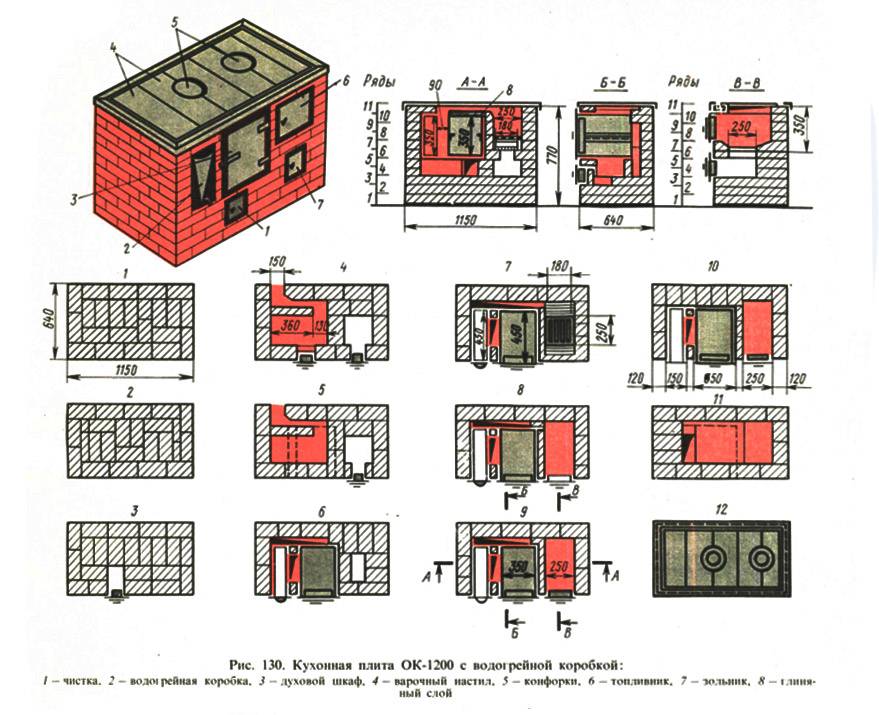

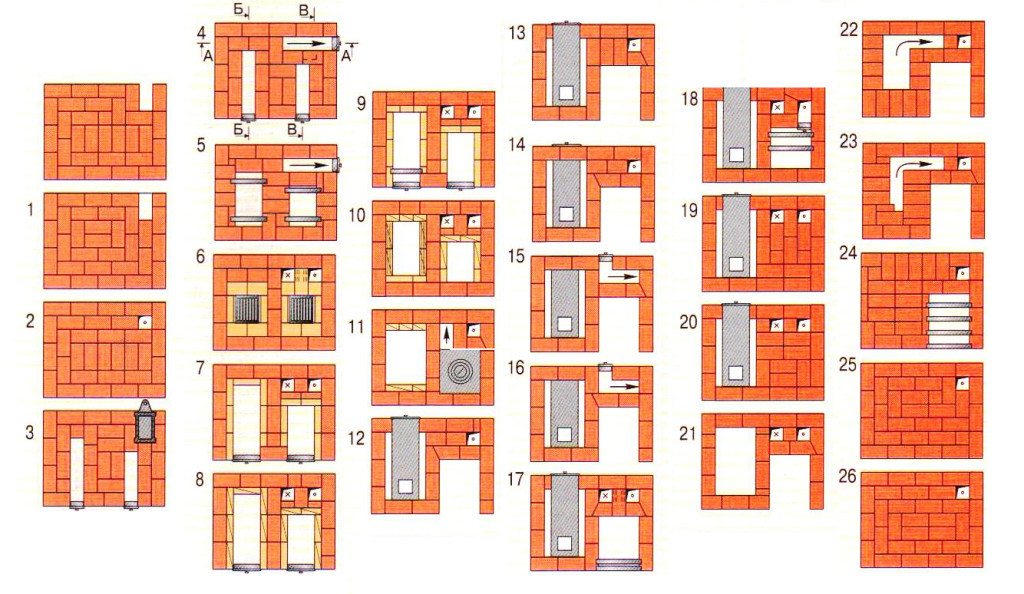

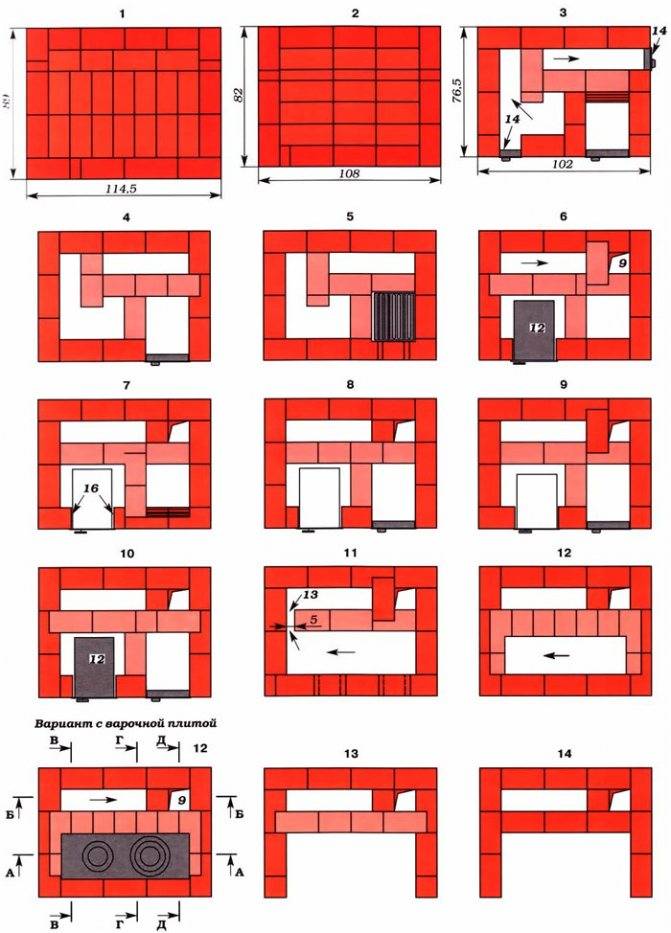

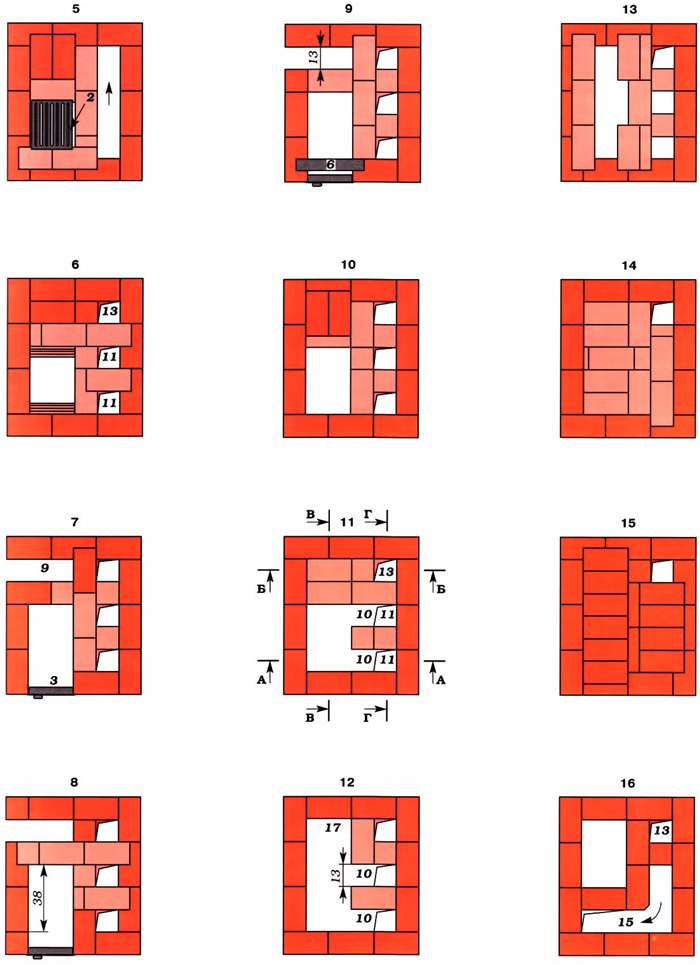

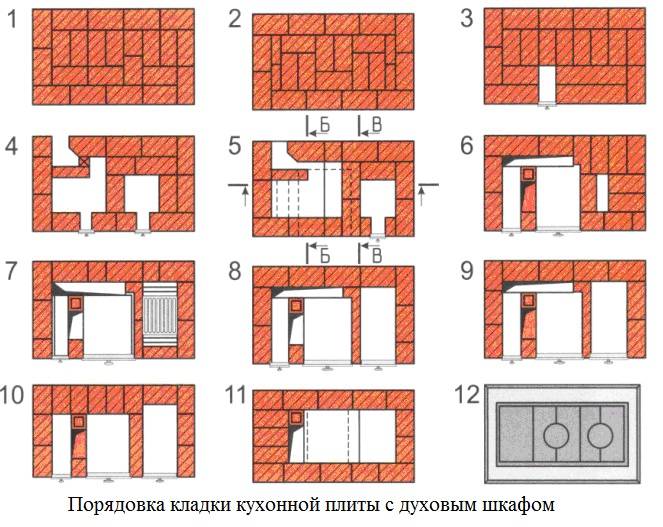

Наглядная схема кладки отопительно-варочной печи из кирпича

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Какие сложности и проблемы могут возникнуть при кладке

При возведении печных стен неопытные мастера не используют отвес, в результате стена отклоняется от вертикального положения, что создает угрозу разрушения.

В случае отклонения от вертикали кладку размачивают водой и разбирают, затем выкладывают снова, с использованием отвеса.

Дно топочной камеры наклонено к печной дверце. Уклон (подушка) заполняется глинистым раствором с щебнем. Если кирпич кладут на непросохшую подушку, она может деформироваться.

Если это случилось, дно топочной камеры разбирают, размочив швы. Затем вынимают кирпичи, восстанавливают уклон и дают ему просохнуть. После этого снова кладут дно топки.

Неправильная консистенция самодельного раствора приводит к появлению трещин при эксплуатации.

Если трещин на стенах немного, их замазывают новым, качественным раствором. Если трещины глубокие и через них идет дым, раствор сильно осыпается, то печь, скорее всего, придется перекладывать.

В печи данной модели в качестве топлива используют дрова. Если в топке жечь уголь, появится много золы, а топка будет перегреваться, вплоть до образования трещин из-за неравномерного прогрева верхней и нижней части отопительного сооружения. В этом случае трещины заделывают раствором, вместо угля используют дрова.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

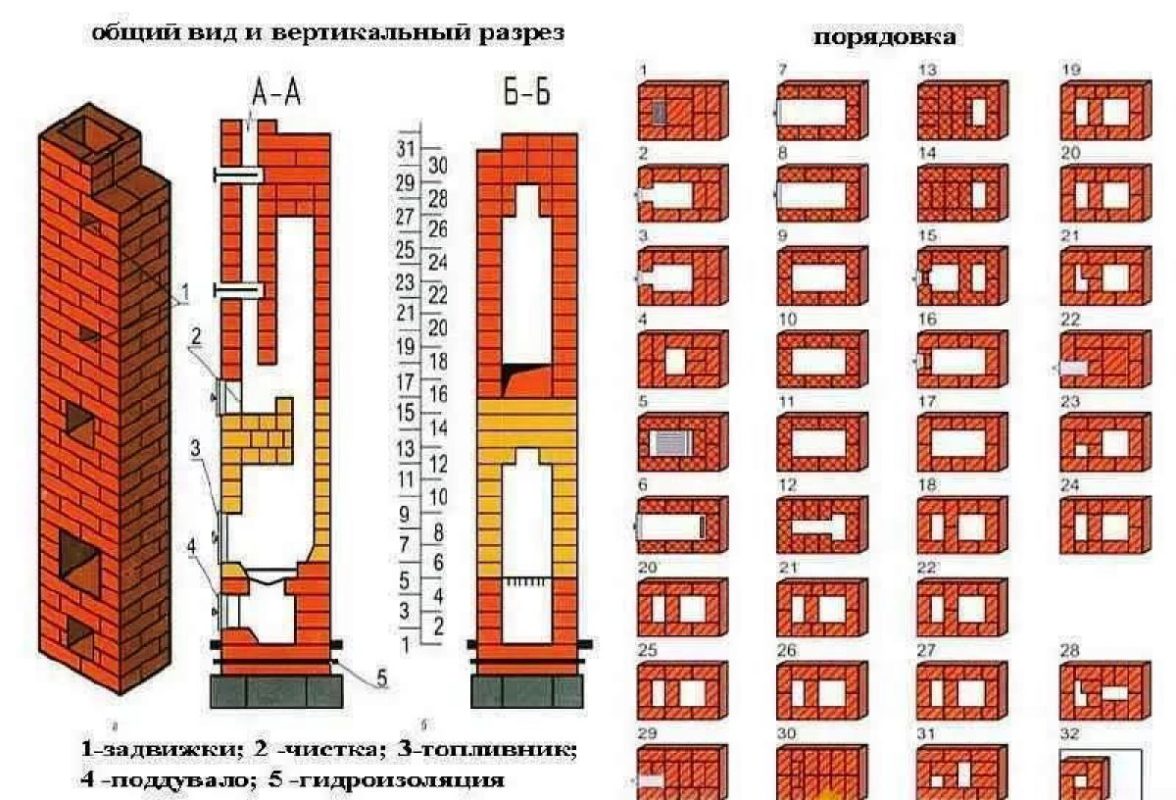

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Внешний вид и устройство печи

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

Расход материалов:

• керамический кирпич – 170 штук;
• огнеупорный кладочный раствор – 35–40 литров;
• дверка для топки размером 23*25 см;
• поддувальная дверца (13*14 см);
• прочистная дверца (13*9 см);
• колосниковая решетка (25*18 см);
• задвижка (12*34 см);
• стальной лист;
• стальная проволока – около 2,5 м;
• рубероид для гидроизоляции.

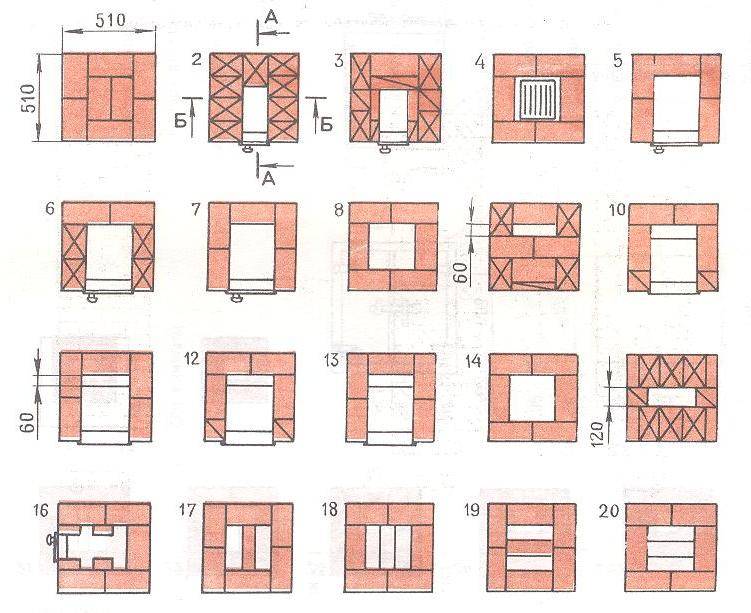

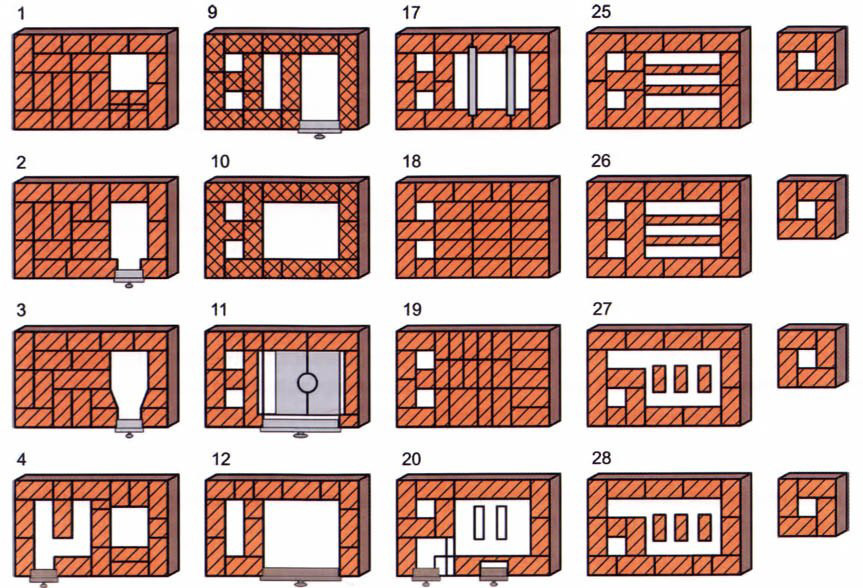

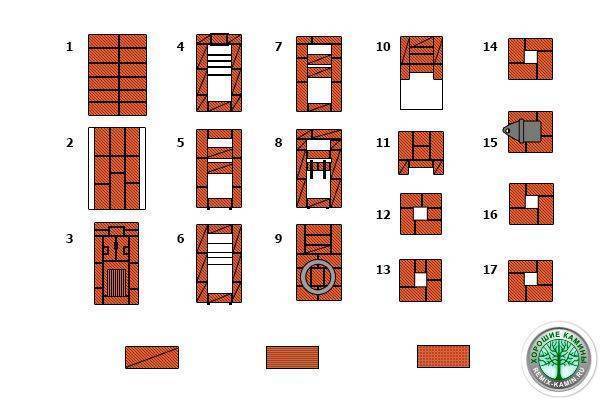

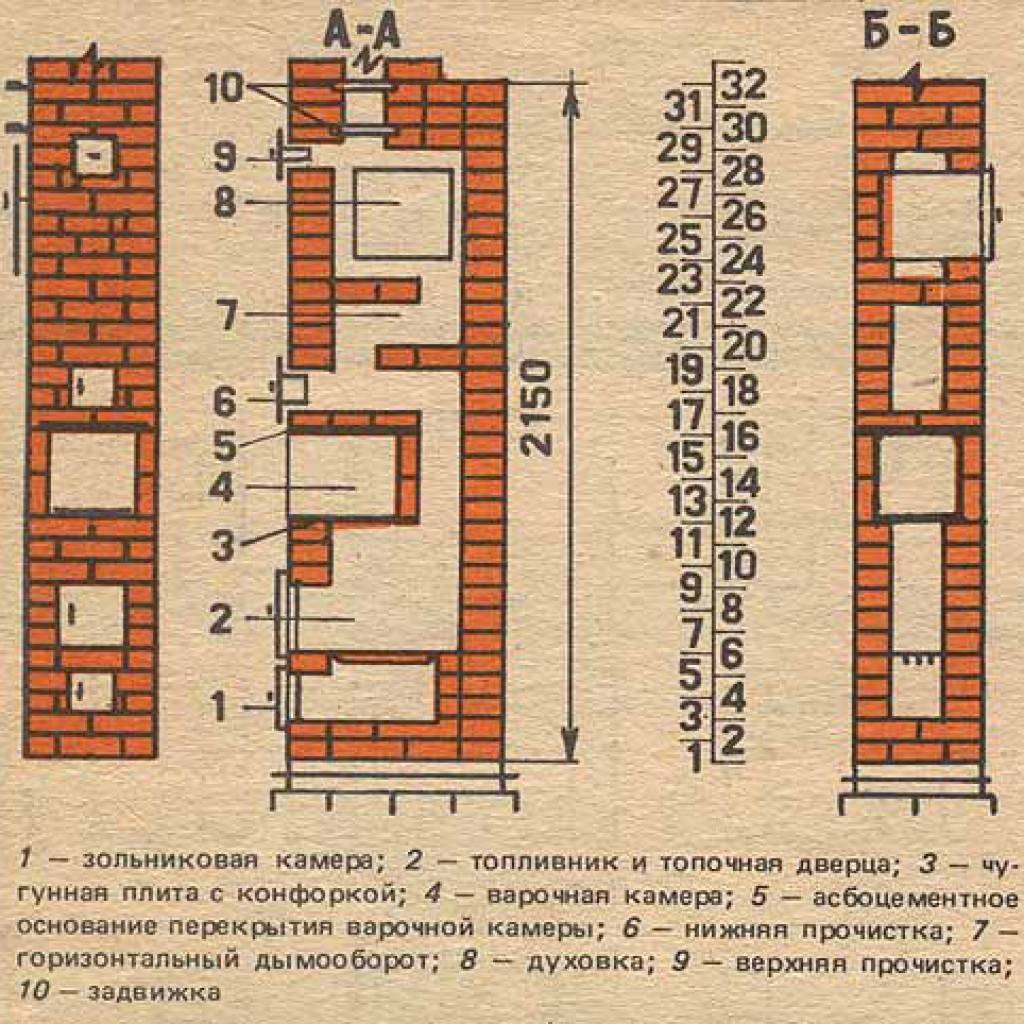

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.

Преимущества и недостатки

Конструкция любой печи имеет плюсы и минусы, свойственные именно ей.

Достоинства:

• длительные сроки эксплуатации – правильно выложенная кирпичная печь, для возведения которой применялись материалы надлежащего качества, прослужит не один десяток лет;
• хороший уровень пожарной безопасности;
• встроенная варочная плита;
• в процессе приготовления пища не вступает в прямой контакт с открытым огнём;
• равномерное накопление тепла и его отдача;
• длительный период остывания;
• многофункциональность конструкции;
• доступная стоимость, что обусловлено достаточно простой конструкцией и отсутствием средств автоматики;
• возможность кладки «под ключ» самостоятельно (при наличии грамотно составленного проекта и порядовок).

Недостатки:

• меньший, в сравнении с современными моделями отопительных устройств, КПД (что для уличных печей непринципиально);
• повышенный расход топлива;
• неравномерность прогорания дров (в разных частях топки горят с различной скоростью);
• процесс приготовления пищи невозможно контролировать визуально;
• после полного выстуживания печи требуется значительное время для прогрева;
• сложно чистить топливник от скапливающейся золы.

Одним из самых важных преимуществ является возможность готовить очень вкусные блюда, разительно отличающиеся от приготовленных иным способом. Широкий диапазон температур в различных районах топки позволяет использовать данный факт в процессе приготовления пищи.

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

Для быстрого нагрева чугунок смещается к очагу. Понизить интенсивность нагрева позволяет его смещение к боковой стенке.

Свод печи и её стенки длительно сохраняют аккумулированное тепло, даже после полного прогорания дров. ИК излучение обеспечивает томление блюд, их запекание, с формированием вкуснейшей корочки. Отсутствие прямого контакта пищи с открытым огнём, исключает появление в ней канцерогенов. Кроме всего прочего русская печь требует от пользователя определённых навыков в использовании ухвата, горшков, сковородников, чугунков.
