Особенности конструкции мобильных газгольдеров

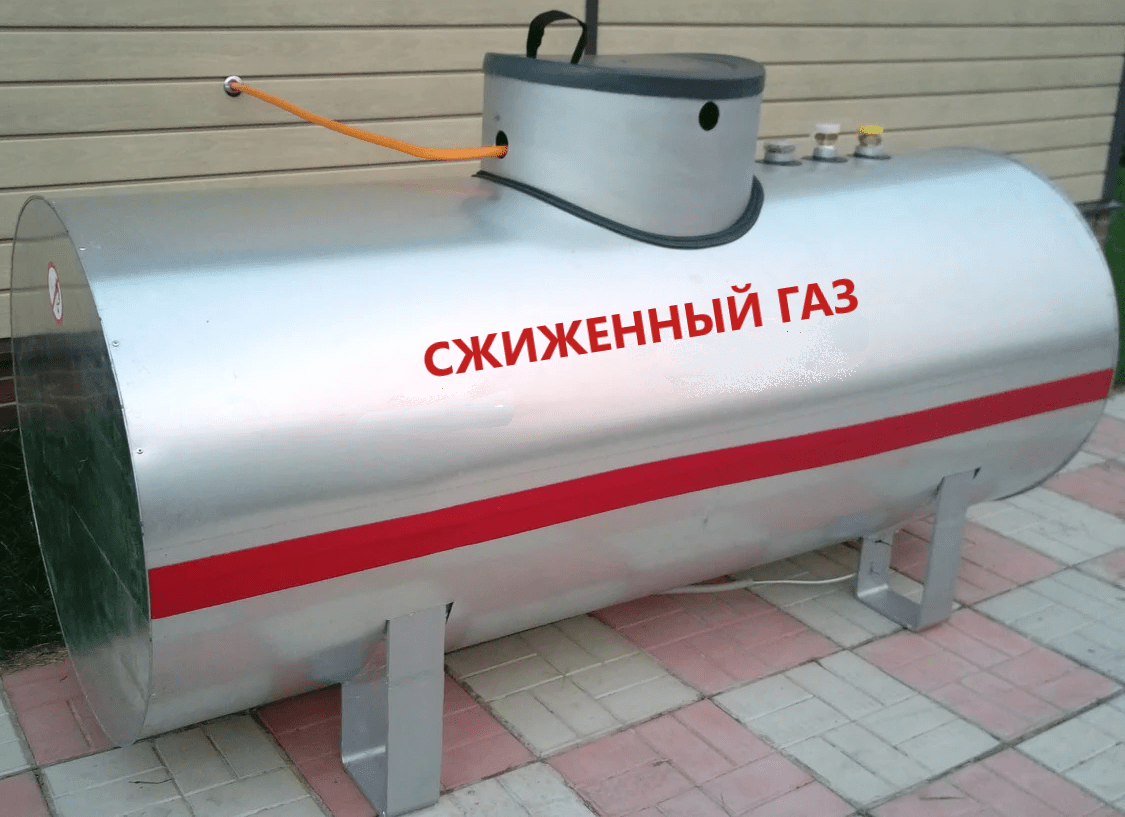

Наземные газгольдеры

По своим характеристикам такие резервуары являются оптимальным вариантом обустройства для дачи или загородного дома источника топлива с возможностью всесезонного обеспечения работы бойлеров и котлов. Расположение в удобной точке участка позволяет без проблем подключить устройство к домашним коммуникациям.

Что представляет собой наземный газгольдер

Подобная емкость изготавливается с соблюдением ряда технологических норм:

• нанесение специальных покрытий и максимальная защита конструкции в процессе хранения газообразных веществ;
• антикоррозийные добавки в составе стальных низкоуглеродистых сплавов, которые являются материалом для корпуса;
• наружный газгольдер имеет специальные устройства, позволяющие осуществлять контроль за уровнем наполнения;
• многие производители обеспечивают свою продукцию средствами автоматики для удобного режима управления газопотребляющим оборудованием.

Тщательный расчет использования сезонного объема поможет определиться с выбором оптимального варианта.

Обычно для бытовых нужд устанавливаются модификации с диапазоном вместимости 100-5000 литров. При нерегулярном потреблении вполне достаточно газгольдера в 500 л. А вот полноценное отопление среднего по площади коттеджа потребует от 3000 до 5000 литров. На практике за единицу расчета дома до 200 м2 берется следующая величина – на 1 кв. м 20 литров, что за сезон составляет около 4000 л.

Подобная конструкция сможет сохранить обширный спектр воздушных и газообразных смесей. При необходимости это и сжиженный газ, и испарения нефти. Для бытовых нужд стандартным вариантом считается смесь бутана с пропаном. Обычно заправку делают из расчета годового пользования методом нагнетания в емкость через шланг с насосом.

Разновидности конструкций

Практически любой уличный газгольдер относится к одному из двух типов с учетом способа содержания топлива:

• хранилища переменного объема обладает свойством изменения вместимости внутреннего резервуара благодаря наличию водяных мембранных сосудов с контрольным колоколом, поднимающимся при увеличении содержания газа;
• постоянный объем присущ стандартным бытовым газгольдерам с параметрами давления 1,8 МПа.

Различия существуют и в конструкциях в зависимости от особенностей конфигурации и места установки. Наземные модели обычно относятся к горизонтальному или вертикальному варианту. Передвижные емкости применяются на отдаленных строительных площадках и на промышленных объектах.

Преимущества и недостатки

С испарением бутана в зимнее время справится высокая горловина испарителя или повышенное содержание в смеси малочувствительного к скачкам температуры пропана.

Правильно выбранный качественный наземный вариант емкости полностью обеспечит дом горячим водоснабжением и теплом. Таким способом легко справиться с проблемой невозможности подключения к центральным магистралям газа.

Расчет параметров модели

Перед тем, как принять окончательное решение о покупке газгольдера, следует определиться с конкретными характеристиками. Для этого в первую очередь оценивается средний расход газа. Если раньше использовались баллоны, то среднемесячный показатель их объема умножается на 12. Далее площадь коттеджа или дома делится на 10 (примерная мощность котла в кВт). Если площадь составляет 120 м2, то получится целевая котельная установка на 12 кВт. Соответственно, нужно выбирать газгольдера для дома с объемом, способным обслужить отопительный агрегат указанной мощности, при этом поддерживая запас на несколько месяцев или лет вперед (к примеру, с потреблением на 500 л в год). Здесь же просчитывается и оптимальная частота заправки емкости с точки зрения финансовой экономии и технической возможности.

Понятие газгольдера для частного дома

Газгольдер — это удобная и безопасная система для снабжения дома газом.

Обеспечить коттедж газом помогают специальные резервуары.

Предназначение

Не всегда возможно подсоединиться к центральной магистрали. Эту проблему решают газгольдеры — большие емкости для содержания сжиженного топлива под давлением.

Устройство

Газгольдер представляет собой резервуар из набора стальных листов, обработанных антикоррозионным укрепляющим составом. Общая толщина стенки хранилища составляет не менее 5,5-6 мм.

Учитывая необходимость заглубления емкости из-за климатических условий, подземная емкость снабжена длинной горловиной.

Регулировку давления газа осуществляет редуктор. К нему подсоединяется трубопровод для последующей подачи топлива в котел.

Устройство газгольдера для частного дома.

Учет давления и уровня газа производят приборы контроля, расположенные на крышке горловины или корпусе резервуара.

Кроме перечисленных общих элементов газгольдера, могут быть и другие составляющие в зависимости от марки и типа оборудования.

Принцип работы

Резервуар заполняют жидким газом на 85% от его общей емкости. Это делает специальный автотранспорт. Топливо сжижают для удобства транспортировки и хранения — ведь при переходе в жидкое состояние объем газа уменьшается в 600 раз.

Поскольку газгольдер заполняют газом на 85%, его верхняя незаполненная часть служит испарителем, в котором образуется газообразная фракция. Через редуктор, понижающий давление, топливо по трубам поступает к котлу.

Преимущества

С помощью газгольдера можно отапливать дом, нагревать воду и готовить еду. Газовый котел намного выгоднее электрического и тем более твердотопливного.

Использование хранилища отличается многими достоинствами:

1. Автономность. Собственник этого оборудования не зависит от давления в магистральном трубопроводе, аварий и других обстоятельств.
2. Экологичность. В процессе обогрева не производится никаких продуктов горения.
3. Безопасность. Резервуар находится вне дома, поэтому даже утечка топлива не вызовет никаких последствий — газ просто развеется в воздухе.

Газгольдер зачем нужен?

В целях экономии своих расходов и получения большей прибыли, застройщики не охотно протягивают магистрали к новостройкам. Владелец частного дома, может задуматься в таком случае об автономной газификации своего жилья. Если магистраль значительно удалена, альтернативным решением становится газгольдер. Зачем это нужно? По трем причинам: удобство, экономичность и экология. Конечно, отапливать дом можно углем, мазутом, дизельным топливом или даже дровами.

Если из перечисленного есть варианты сравнимые по стоимости, то точно не экологические. Что касается экономики, то если учесть, что цена килограмма сжиженного газа на момент 2017 года составляет около 30 рублей ( в среднем =0,5 доллара). Восьми месячный отопительный сезон для дома площадью в 150 метров кв.  потребует от 3000 до 4000 килограмм.

Таким образом,  суммарные финансовые затраты на отопление, подогрева воды до горячего состояния и приготовления пищи, приближаются к 90 -120 тысячам рублей в год. Или 7 – 10 тысяч рублей в месяц, за полную энергетическую независимость. Впрочем, оговоримся, что фактическая сумма затрат зависит от материалов постройки дома, примененных утеплителей и площади.

Правила выбора газгольдера

Производители предлагают наземные, подземные и мобильные газгольдеры. Учитывая климатические условия в стране, загородный дом для постоянного проживания следует оснащать именно подземной емкостью. В наземной при отрицательных температурах процесс регазификации замедляется, что приводит к перебоям в работе котельного оборудования и газовых водонагревателей.

Существует возможность выбрать вертикальный или горизонтальный газгольдер. Первый вариант более предпочтителен для небольших по размеру загородных участков. Кроме того, такая компоновка отличается более равномерным процессом регазификации, в том числе и при снижении уровня сжиженного газа.

Лучший вариант — покупка у проверенных поставщиков и производителей, оказывающих весь комплекс услуг по организации автономного газоснабжения. Такие компании помогут в разработке проекта, возьмут на себя доставку и монтаж газгольдера, обязательное периодическое техническое обслуживание оборудования и заправку сжиженным газом. Это позволит гарантировать безопасную эксплуатацию и более выгодные условия поставки топлива.

На участках с высоким уровнем грунтовых вод и предрасположенных к затоплению при сезонных паводках, необходимо устанавливать газгольдеры с максимально высокой горловиной. Это позволит предотвратить затопление редукционной группы и запорной арматуры.

Основной параметр выбора — объем резервуара. Подбирать следует так, чтобы уменьшить количество требуемых заправок. Экономия при покупке небольшого газгольдера приводит к существенному увеличению текущих расходов.

Следует учитывать, что емкость может быть заполнена только на 85% от общего объема. Расчет оптимальной вместительности основан на среднегодовом расходе газа на квадратный метр площади дома, он составляет 22–24 литра. Средние значения емкости для отопления дома в зависимости от площади следующие:

• До 100 м2 — достаточно 2–3 тысяч кубометров.
• До 150 м2 — необходимо 3,5–4,5 тысяч кубометров
• До 200 м2 — потребуется 5–6 тысяч кубометров.
• До 300 м2 — необходим резервуар не менее 8–9 тысяч кубометров.

В этом случае будет достаточно 1-2 заправок в год, что позволит сократить расходы на заправку.

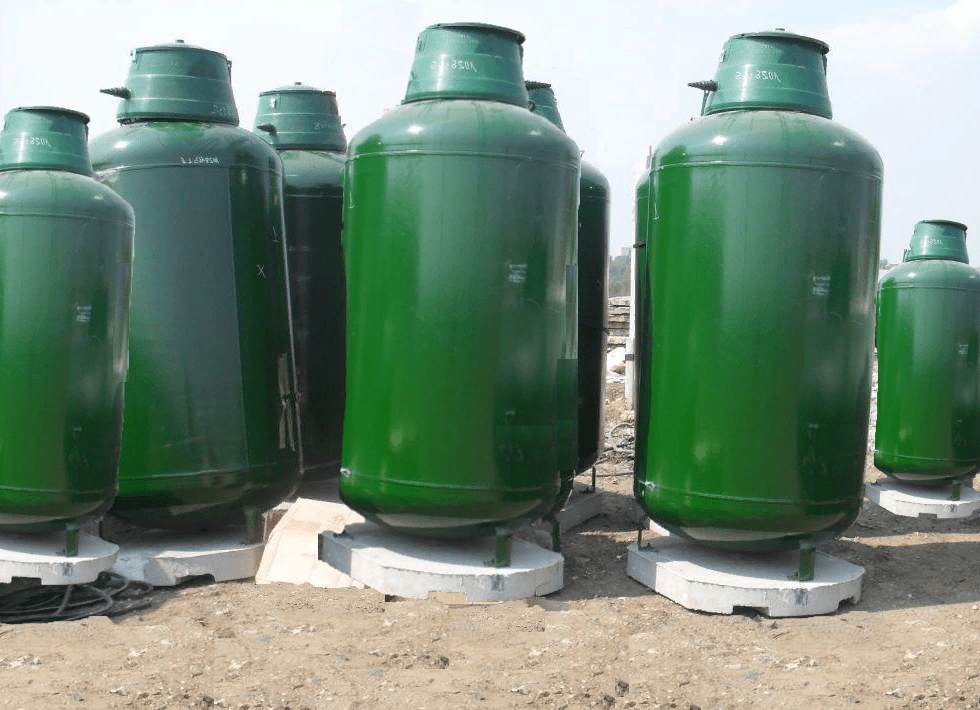

Вертикальные газгольдеры

Долгое время большинство производителей были нацелены на выпуск горизонтальных моделей резервуаров для хранения газообразных веществ. Но потребности потребительского рынка стали импульсом для производства газгольдеров вертикальной конструкции.

Зачем нужен вертикальный газгольдер

Подключение к централизованным коммуникациям недоступно для многих владельцев частных домов, коттеджей, дач. А пользоваться старинными методами отопления при помощи дров воспринимается современным человеком, как архаизм. Жечь уголь или мазут – занятие не очень комфортное, а электричество стремительно дорожает.

Системы автономного газоснабжения с газгольдером в качестве основного элемента становятся оптимальным решением данной проблемы. Но довольно часто установка резервуара с хранящимся в нем сжиженным газом затруднена небольшой площадью придомового участка. Хороший вариант в данном случае – использование вертикальной модели с размещением под землей. Так же вертикальные газгольдеры используют в условиях сильных морозов, так как площадь залегания емкости глубже, чем у горизонтальных резервуаров.

Преимущества и недостатки вертикальных газгольдеров

По отзывам рядовых потребителей и профессионалов применение автономных вертикальных емкостей имеет и положительные, и отрицательные стороны.

Виды газгольдеров для дачи и частного дома

Большинство производителей главным приоритетом в своей работе видят максимальное удовлетворение потребностей потребителя. Для этого на рынок поставляются газгольдеры самых разных видов.

Основные критерии, по которым классифицируется данное оборудование, такие:

• по особенностям конструкции различают вертикальные и горизонтальные емкости;
• модификации наземного и подземного типа выпускаются с учетом специфики монтажа;
• образцы с применяемым давлением с низкими и высокими показателями;
• виды в зависимости от объема – до 1000л, до 1650, до 2000, от 4850 и больше;
• с низкой или высокой горловиной, а также без нее;
• новые или резервуары б/у;
• мобильные газгольдеры.

Обилие вариантов позволяет выбрать наиболее подходящий для каждого отдельно взятого объекта газгольдер.

Большинство поставщиков предлагают своим клиентам возможность установки газгольдера «под ключ». В перечень подобной услуги включен комплекс мероприятий по предварительному осмотру участка, доставке к месту монтажа всех комплектующих, земельные работы и обустройство газопровода, установка измерительного оборудования, крепление системы.

Установка газгольдера – это оптимальный способ создания комфортных условий проживания в загородном доме.

Но прежде, чем принять решение в пользу газгольдера, необходимо тщательно взвесить все за и против. Ведь на установке емкости затраты не заканчиваются. Потребуются расходы на обслуживание, заправку и доставку сжиженного газа.

Мне нравитсяНе нравится

Как испаряется СУГ

Почему для такого устройства используется именно смесь сжиженных газов? Дело в том, что пропан и бутан по-разному реагируют на повышение окружающей температуры.

Пропан испаряется лучше, поэтому смесь СУГ делают в двух вариантах – летнем и зимнем. В первом случае соотношение пропана и бутана в составе примерно одинаковое, а вот для использования зимой больше подходит состав, в котором содержание пропана составляет 90%.

Таблица позволяет сравнить эффективность использования различных видов топлива для обогрева жилых помещений и сделать выводы о преимуществах использования СУГ для этих целей (+)

Что будет, если во время сильных холодов газгольдер будет работать без подогрева? Бутан, который содержится в смеси сжиженного газа, прекращает испаряться. В результате в систему поступает только пропан – второй элемент смеси.

После того, как весь пропан будет использован, в резервуаре часть объема (30-50%) останется заполненной неиспользованным бутаном. Разумно было бы откачать этот газ из резервуара, чтобы освободить полезное пространство, но это дело хлопотное, обычно этого не делают, а просто дозаправляют баллон новой порцией СУГ.

Если продолжать использование резервуара в неправильном режиме, постепенно его объем полностью будет занят бутаном. Использование газгольдера станет невозможным до полной откачки ненужного газа, что приведет к значительным дополнительным затратам.

Не следует использовать определенный тип смеси СУГ в неподходящий для нее период. Состав будет испаряться или слишком медленно, или слишком быстро. Это отрицательно скажется на эффективности работы оборудования и его состоянии. Приемлемым для хранения СУГ считается достаточно широкий диапазон температур: от -40°С до +45°С.

Надежная защита мобильного газгольдера от воздействия природных факторов – обязательное условие. Если есть возможность, следует сделать для устройства дополнительный навес

В процессе заправки газгольдера можно столкнуться с недобросовестностью поставщика газа. Для начала, это недозаправка емкости до полного объема. Для успешного обмана покупателя горе-умельцы просто подкручивают счетчик, чтобы он показывал неправильные цифры. Второй распространенный вариант обмана – заправка летней смеси вместо зимней.

Поскольку автономный вариант газгольдера имеет небольшие объемы по сравнению со стационарными моделями, обманывать с объемами сложнее, потому что разница будет заметной.

Проще обмануть владельца стационарного газгольдера и украсть 30-40 л из емкости 4000 л, но если счетчик подкручен, то обман вполне возможен и на малых объемах. Поэтому не помешает после заправки проверять уровнеметр, если он имеется в газгольдере.

Факторы влияющие на расход газа

Газгольлдер имеет вид объемного резервуара, который заполняется сжиженным углеводородным газом (СУГ). Это смесь двух газов — пропана и бутана.

Автономные схемы отопления с отбором газа из газгольдера и газовым котлом в системе стали современной альтернативой обогреву домов от твердотопливных или дизельных котлов

Хранение газа именно в таких резервуарах, с дальнейшим его использованием для отопления дома, может быть обусловлено следующими факторами:

• отсутствие возможности врезки в магистральную газовую трубу или высокая стоимость такого подключения;
• постоянные и нерешаемые газовыми службами проблемы с давлением газа в центральном трубопроводе.

Для нормального функционирования большинства газовых котлов давление газа в трубопроводе должно составлять не менее 35 мбар. Эта норма часто не выдерживается в магистральных газопроводах и составляет всего лишь от 8 до 22 мбар.

Для определения объема сжиженного газа в резервуаре существуют механические уровнемеры или более современные дистанционные системы телеметрии. Такое оборудование может поставляться в комплекте с резервуаром или приобретается отдельно. Усредненный среднесуточный расход газа можно определить и по разности показаний газового счетчика, при его наличии.

Но, более точный ответ на вопрос, на сколько газа в газгольдере хватит для отопления жилья, каков его расход и как свести к минимуму затраты на него, помогут математические расчеты. И это несмотря на то, что объективно такая калькуляция будет носить усредненный характер.

Топливо в независимом газоснабжении от газгольдера расходуется не только на отопление. Хоть и в значительно меньших объёмах, но оно затрачивается и на нагрев воды, работу газовой плиты и другие бытовые нужды

Следует учитывать, что на расход газа оказывают влияние следующие факторы:

• климат региона и роза ветров;
• квадратура дома, количество и степень теплоизоляции окон и дверей;
• материал стен, кровли, фундамента и степень их утепления;
• количество жильцов и режим их пребывания (постоянно или периодически);
• технические характеристики котла, использование дополнительных газовых приборов и вспомогательного оборудования;
• количество радиаторов отопления, наличие теплого пола.

Эти и другие условия делают расчет расхода топлива из газгольдера величиной относительной, которая основывается на средне принимаемых показателях.

Конструкция

В комплектацию газгольдера входят разборные соединения и гофрированные патрубки из высоколегированной стали, они обеспечивают быстрое подсоединение к трубопроводам отапливаемого объекта.

Благодаря четырем аутригерам, модуль на колесах является неподвижным и устойчивым.

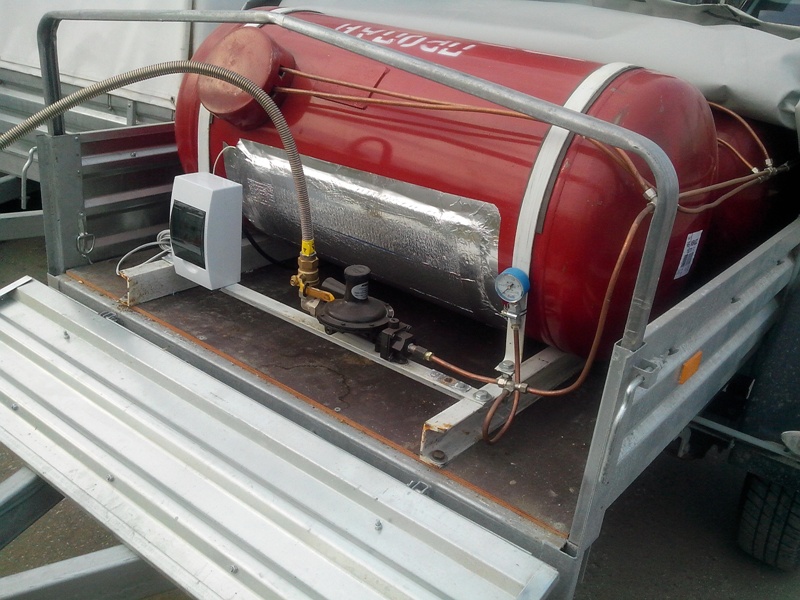

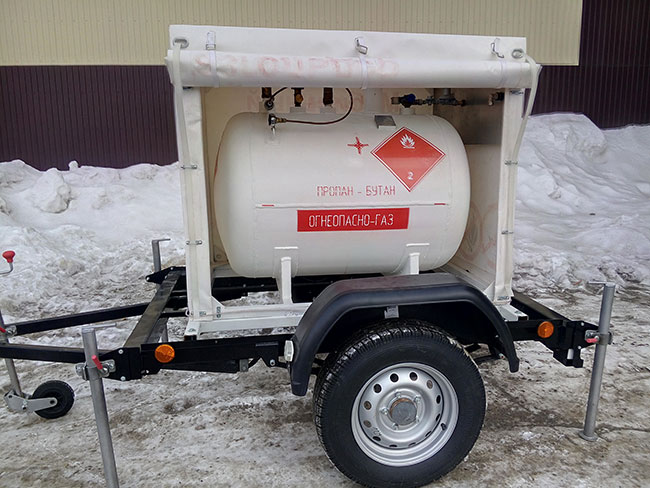

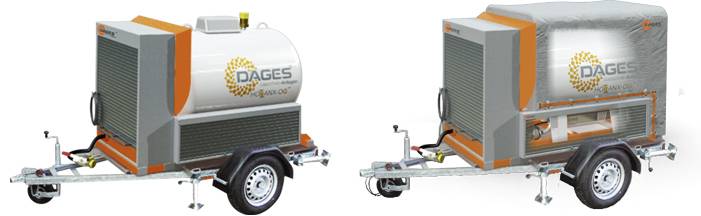

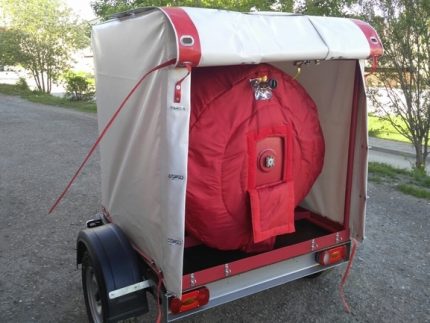

Передвижной газгольдер на прицепе

Выпускаемый передвижной газгольдер имеет несколько разновидностей:

1. Без принудительного подогрева бака при низком температурном режиме. Данная модель больше пригодна для местности, где зима не очень холодная и морозная.
2. Обогрев емкости с топливом достигается путем подсоединения к отопительному контуру газифицируемого объекта.
3. Благодаря стыковочным узлам патрубки разъединяются быстро, без потери теплоносителя, это особенно актуально, когда устройство транспортируется на заправку.
4. За поддержание плюсовой температуры в резервуаре отвечает автономная котельная установка, которая абсолютно независима от электроэнергии. Мини-котел снабжен автоматикой и защитой от перегрева. Если давление в баке переходит рубеж в 500 кПа, автоматически срабатывает предохранительный клапан.

Читать далее: Пластиковые емкости для воды описание основных разновидностей советы по выбору пластикового бака

Также в комплектации бака предусмотрены контрольно-измерительные, предохранительные приборы, а также запорная и регулирующая арматура. За счет автоматического клапана стравливания, в рабочей среде не образуется избыточное давление, негативным последствием которого может стать деформация емкости и её разгерметизация.

Заправляется мобильный газгольдер при помощи стандартизированного разъема, который используется в газовых установках на автомобилях.

Заправка передвижного модуля производится как на АЗГС, так и автомобильными газовыми цистернами, снабженными нагнетающей аппаратурой.

Заправка газгольдера

Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:

• выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа,
• подключаются магистрали и системы заправщика,
• подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором,
• система продувается сжатым воздухом, чтобы удалить остатки газа,
• демонтируется оборудование газового заправщика.

Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:

• колеса заправочной техники фиксируются специальными башмаками,
• цистерна обязательно заземляется,
• обслуживающий заправку персонал должен работать в специальной одежде,
• заправочные работы в ночное время и при грозе запрещены,
• оборудование должно находиться под постоянным контролем.

Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.

Устройство оборудования

Традиционная конструкция представляет собой цельную емкость, верхняя часть которой предусматривает только одно технологическое отверстие – горловину. Чем она выше, тем эффективнее защита основного корпуса от климатических воздействий. Через горловину выполняется заправка и забор топливной смеси, которую содержит емкость. К особенностям устройства можно отнести и материалы, применяемые для газгольдера. Что это такое с технической точки зрения? Конструкция бытовых моделей выполняется преимущественно из стали с редкими включениями прорезиненных материалов, обеспечивающих достаточную степень герметичности. Отечественные газгольдеры в основном базируются на низколегированных стальных сплавах марок 17Г1С и 09Г2С. Наружные стороны в обязательном порядке обрабатываются антикоррозийными составами из полиуретановых веществ, битума и эпоксидных смесей.

Рабочие процессы и управление оборудованием осуществляются через запорно-регулирующую арматуру. Ее состав может меняться, но даже простейший газгольдер для дома будет включать в себя предохранительный и наполнительный клапаны, датчики уровня заполнения, регулирующий редуктор и т.д. Дорогие модели предусматривают наличие автоматики с высокоточными манометрами и программным управлением.

Меры безопасности при установке, эксплуатации газового оборудования

Все рабочие процессы должны выполняться в строгом соответствии правилам пожарной безопасности. Регулируют монтажные работы следующие нормативы:

• ФЗ №123-ФЗ;
• ГОСТ 5172-63;
• СП 62.13330.2011, 8 раздел;
• СП 43.13330.2012, пункт 6.2;
• ГОСТ 20448-2018.

Ключевые требования к монтажу резервуара:

1. Удаленность от жилого здания при подземном размещении – 10 м, при наземном – 20 м.
2. Удаленность от инженерных сетей, других построек на участке – 2 м.
3. При наземном монтаже следует продумать теплоизоляцию емкости, чтобы пропан-бутан внутри нее не замерзал в зимнее время.
4. Попадание солнечного света на резервуар должно быть минимальным.
5. Средняя глубина, ширина ямы под емкость – 2 м. Длина определяется индивидуально – от размера цистерны.
6. Дно ямы нужно засыпать слоем песчаной подушки или залить монолитную плиту для удобства фиксации резервуара тросами и болтами.
7. Зафиксированный в котловане газгольдер надо засыпать песком. Он не будет удерживать воду, почва рядом не замерзнет. Сверху насыпается слой почвы.
8. Участок, засыпанный землей, сверху газгольдера нельзя бетонировать или укладывать плиткой. К нему должен быть свободный доступ, чтобы всегда можно было проверить состояние резервуара при обслуживании или для ремонта.

Установка газгольдера своими руками запрещена.

Производители и цены

На рынке инженерного оборудования газгольдеры представлены в разных сегментах, среди которых бюджетный класс, средняя группа и премиальная категория. Наиболее заметны такие изготовители, как «Спецгаз», «Реал Инвест», Chemet, Calor, VPS и Kadatec. Первые две компании представляют отечественные предприятия, а остальные – Польшу и Чехию. Как уже отмечалось, российская продукция предпочтительнее благодаря ее адаптации под целевой регион использования, но европейские фирмы изготавливают модели по более жестким стандартам качества. Решить задачу выбора может помочь ценовой вопрос – сколько стоит газгольдер? Российские модели на 2 000 – 2 500 л оцениваются в 130-150 тыс. руб. Импортная же продукция аналогичного уровня доступна за 170-200 тыс.

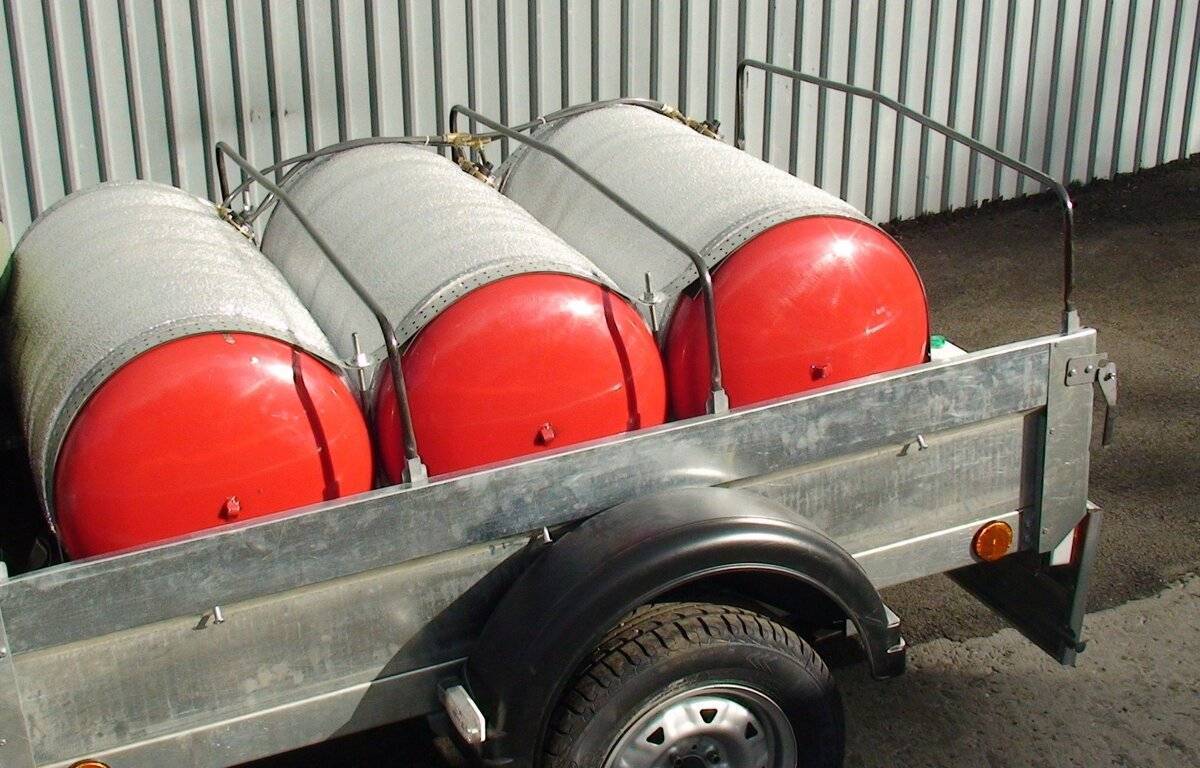

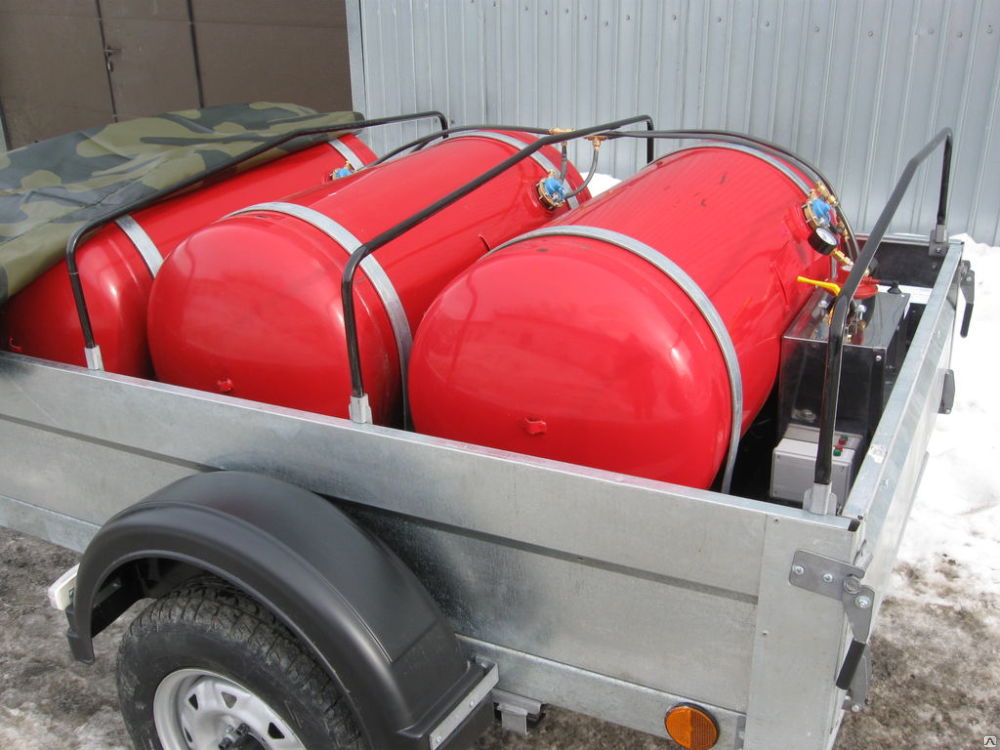

Мобильный газгольдер на прицепе: область применения

Мобильный газгольдер на прицепе представляется отличной альтернативой как стационарным газгольдерам (исходя из своей цены), так и привычным для многих газовым баллонам (исходя из объема емкости, удобства транспортировки и обслуживания).

Передвижной газгольдер на прицепе является идеальным выбором источника газоснабжения в случаях:

• необходимости временного снабжения газом загородного дома или дачного коттеджа до их подключения к магистральному газопроводу;
• газоснабжения дачного домика или иных потребителей газа на небольших участках, где нет возможности разместить стационарный газгольдер;
• газоснабжения любых потребителей в труднодоступных местах;
• газоснабжения строительных вагончиков, времянок, дома-бани для гостей и иных мест краткосрочного проживания людей;
• необходимости обеспечить работу оборудования передвижных кухонь для проведения пикников и банкетов на открытом воздухе.

Устройство и принцип работы автономного газового резервуара

Если газ нужен только для бесперебойной работы плиты, то хватит одного или двух газовых баллонов стандартной емкости. Для обогрева дома, приготовления пищи и выработки электроэнергии через газовой генератор потребуется устанавливать цистерну емкостью от 2000 до 20000 л. Объем рассчитывается индивидуально под потребности владельцев.

Работа автономного газгольдера состоит из таких моментов:

1. Возле дома размещают резервуар. По технике безопасности нужное расстояние должно быть от 10 м. Удаленность от водозабора 15 м. Не стоит забывать и про удобство подъезда автоцистерны для заправки газгольдера.
2. Котлован под цистерну должен быть по глубине ниже уровня промерзания почвы. В таком случае не будет риска замерзания СУГ при сильном морозе.
3. При необходимости под резервуар можно залить монолитную плиту.
4. Емкость заполняют СУГ – природным газом, охлажденным и сжиженным под действием низкой температуры. Таким образом газовая смесь уменьшается в объеме примерно в 600 раз. Сокращается и концентрация сернистых соединений. Газ испаряется. Потом газ проходит через редуктор, где рабочее давление составляет 30–50 миллибар.
5. Газ с таким давлением от горловины газгольдера подается в трубопровод. При этом должна быть предусмотрена правильная разводка труб под котел, подача на кухню для газовой плиты, к генератору.

Для обеспечения эффективного процесса испарения нужно учесть такие нюансы:

1. Емкость необходимо снабжать пропан-бутаном не более, чем на 85%.
2. Нельзя допускать охлаждения емкости до уровня температуры ниже 0 градусов. В большинстве случае это касается наземных газгольдеров. Поэтому нужно предусмотреть утепление сооружения.
3. В вертикальных цистернах маленькая площадь испарения, из-за чего придется устанавливать дополнительные испарители.
