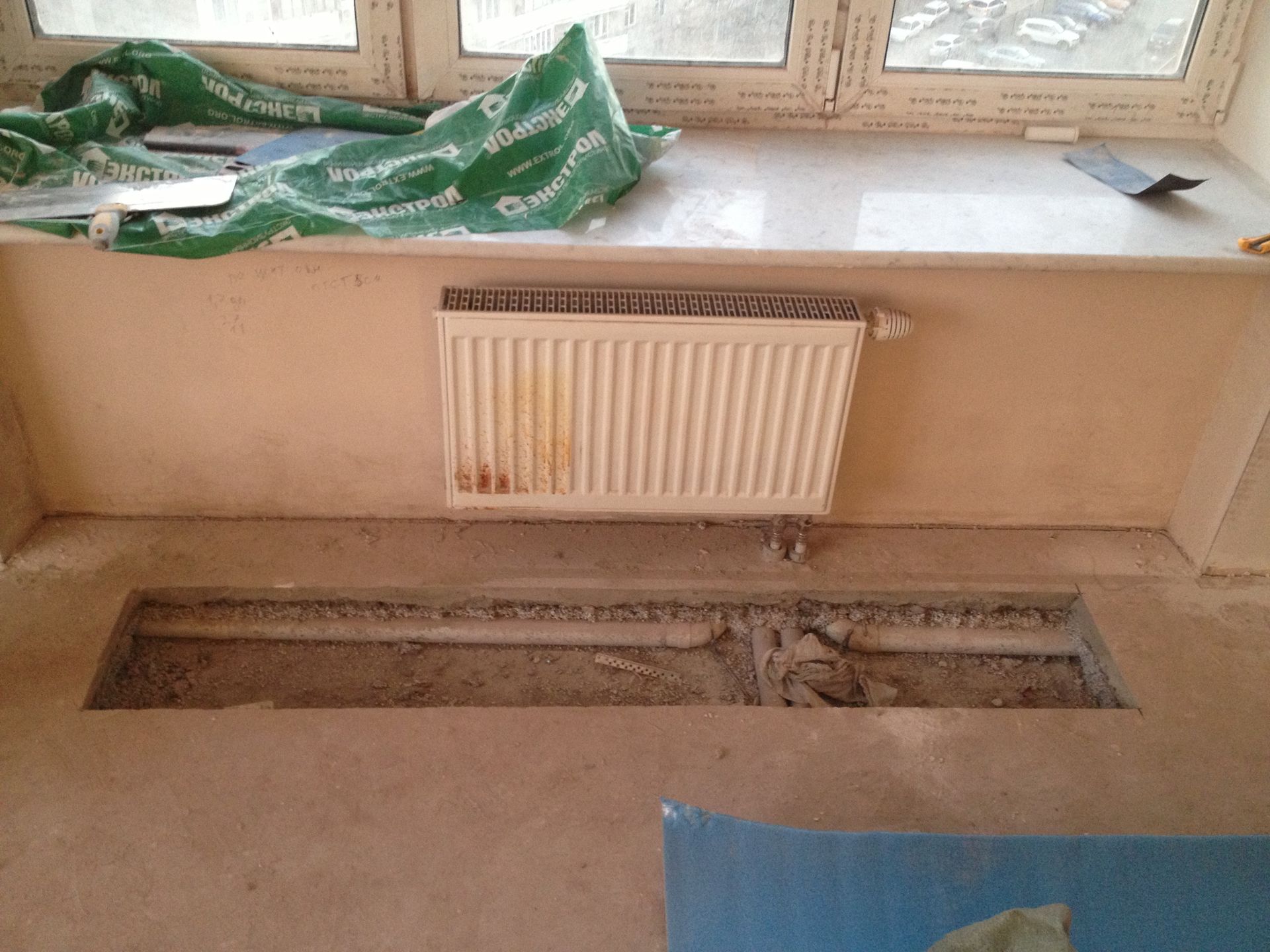

Могу ли я в своей квартире вместо конвектора под окном установить батарею с нижним подключением

Протечка конвектора

Если у вас потек обычный радиатор, вы заметите это сразу, потому что увидите под ним лужу.

А если потечет внутрипольный конвектор, вы это обнаружите только после того, как подмокнет весь ламинат и вода поднимется выше его уровня.

При этом гаранитровано будут затоплены все соседи снизу.

Когда у обычного радиатора подтекают подводы, что вы делаете? Берете обычный разводной ключ и спокойно их подтягиваете.

А когда подтекает конвектор, то все соединения будут покрыты очень горячей и очень непрозрачной водой. И вымачивать эту воду тряпкой очень неудобно.

У радиаторов очень острые края и когда вы будете доставать оттуда воду, порезы пальцев вам обеспечены.

Также не забывайте, что нормально греют только конвекторы с вентилятором. А вентилятор это электрический прибор, который питается от напряжения 220В.

И в случае с протекающим конвектором, эффект будет вполне очевидный, как будто электропроводку засунули в воду.

А еще, в нише внутрипольных конвекторов постоянно копится грязь и пыль, а убирать там, как мы выяснили, не очень удобно.

Какие батареи можно использовать

Входной и выходной патрубок у радиаторов с нижним подключением расположены, соответственно, в нижней части. На рынке также существуют и универсальные батареи. В них имеется по четыре отверстия для подключения магистралей. Такие радиаторы можно врезать в систему любыми способами. Разумеется, допускается использовать их и для нижнего подключения. Оставшиеся два выхода в данном случае просто закрываются надежными заглушками.

Иногда для нижнего подключения используются и радиаторы, предназначенные для боковой врезки. Однако в этом случае приходится дополнительно использовать специальный монтажный комплект.

В зависимости от типа приобретенных радиаторов, таким образом, могут использоваться три основных технологии их нижнего подключения. Собственно, сами трубы в данном случае допускается прокладывать как непосредственно по стене, под самими радиаторами, так и внутри последней или же под полом. При монтаже системы отопления в первую очередь крепят к стенам сами радиаторы. И только потом к ним подводят трубы.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как выбрать радиатор отопления

Основные различия связаны с материалом, из которого сделана батарея. От него зависит вид, теплоотдача, рабочее давление и цена.

В магазинах представлены такие радиаторы:

алюминиевые;
биметаллические;
стальные;
чугунные.

Рассмотрим каждый вид подробнее. У каждого есть свои достоинства и недочёты. Сравнивая рабочие показатели и соотнося их со стоимостью, можно выбрать оптимальный отопительный радиатор для каждого помещения.

Алюминиевые

Они лёгкие, надежные, с высокой теплоотдачей. У них большая внешняя поверхность, которая отдает тепло, при этом дизайн – универсальный.

Основные плюсы:

малый вес;
простой монтаж;
большая «греющая» поверхность;
хорошая теплоотдача;
рабочее давление – до 16 атмосфер.

Радиатор собирается из секций. Соединение между ними – резьбовое. Именно оно – слабое место алюминиевых батарей. Также они повержены коррозии, если внутри циркулирует слишком «жесткий» теплоноситель с повышенным содержанием солей магния и кальция. Ещё одна особенность – необходимость стравливать воздух из верхней части при помощи крана Маевского.

Биметаллические

Сделаны из стали и силумина (алюминия). Внешний корпус – из силумина (алюминия), внутренний канал – из стальных трубок. Благодаря этому повышается рабочее давление почти в два раза по сравнению с алюминиевыми приборами. А также увеличивается коррозионная стойкость системы.

Плюсы биметаллических радиаторов:

хорошая теплоотдача;
повышенное рабочее давление – до 20 атмосфер;
долгий срок службы;
могут использоваться в системах парового отопления;
нет требований к качеству теплоносителя – он может быть не самым чистым.

При этом стоит учесть, что биметаллические приборы дороже алюминиевых. Площадь, отдающая тепло, у них меньше. Имеет смысл выбирать эти батареи для систем, в которых возможны перепады давления и гидравлические удары – биметаллические модели успешно их выдерживают. Для частных домов установка таких батарей может оказаться нецелесообразной из-за малого давления в системе.

Стальные

При решении вопроса, как выбрать радиаторы отопления для частного дома, нужно ориентироваться прежде всего на давление и теплоотдачу. Их соотношение должно быть оптимальным. В частных домах давление в отопительной системе редко превышает 5 – 6 бар. Для таких условий подходят стальные батареи. Они состоят из двух пластин с соединительными каналами и коллекторами. Они быстро нагреваются и остывают, а значит, при их эксплуатации можно существенно экономить энергию.

Плюсы стальных радиаторов:

хорошая теплоотдача;
энергоэффективность;
работа при низком давлении.

Но такие приборы не подходят для установки в домах большой этажности, где в системе отопления часто бывают скачки давления и гидравлические удары. Они предназначены больше для малоэтажных и частных домов. Также они требовательны к качеству теплоносителя, подвергаются коррозии при установке в помещениях с высокой влажностью. При сливе теплоносителя — ржавеют.

Чугунные

Это традиционный ответ на вопрос, какие радиаторы выбрать. Классическая батарея, отлитая из чугуна, дольше всех держит тепло. Правда, и нагревается она дольше других, регулировать температуру нагрева сложно. Такой радиатор плохо подходит для автономной отопительной системы. Батареи из чугуна ставят при централизованном отоплении.

Основные плюсы чугунных радиаторов:

долгий срок службы – 50 лет и более;
износостойкость;
рабочее давление – до 15 атмосфер.

Сегодня есть очень привлекательные модели, в том числе напольные, в ретро-стилистике, а не только безликие батареи, которые нужно регулярно подкрашивать.

Сборка дополнительных секций радиатора отопления

Радиатор и добавляемую секцию укладывают на плоскую поверхность, причем, сборку проще производить на полу, буквально на коленках, чем на кажущемся удобным столе. Оба ниппеля с насаженными на безрезьбовую гладкую среднюю часть межсекционными прокладками из паронита или резины вкручиваются в очищенные от грязи и ржавчины резьбовые входы большего радиатора. Со свободного конца ниппеля слегка поджимаются присоединяемой дополнительной секцией.

Применять герметик для уплотнений в стыке не требуется. Но если на торцах обжимных плоскостей старого радиатора и новой секции сохранились остатки старой или заводской прокладок, то их нужно аккуратно удалить без последующей зачистки. Затягивать резьбу следует равномерно, не прикладывая чрезмерных усилий.

На обоих ниппелях поочередно в два этапа (предварительно — «в пол силы» и окончательно — чуть меньше максимально возможного усилия) ключом затянуть резьбу до полного смыкания в единое целое секций. При закручивании желательно поочередно делать в среднем по одному обороту для каждого ниппеля, это не позволит возникнуть опасным перегрузкам на резьбе.

Такая же последовательность работ соблюдается для алюминиевых и биметаллических радиаторов. Небольшие различия лишь в других размерах ниппелей и ключей, наверняка меньших усилиях при разборке, чем для чугунных старых радиаторов, более удобной разметки на футорках для направлений резьбы.

Собранную наращенную батарею необходимо повесить назад на приготовленные кронштейны и выполнить подсоединение к трубам центрального отопления.

Как подбирать батареи для помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

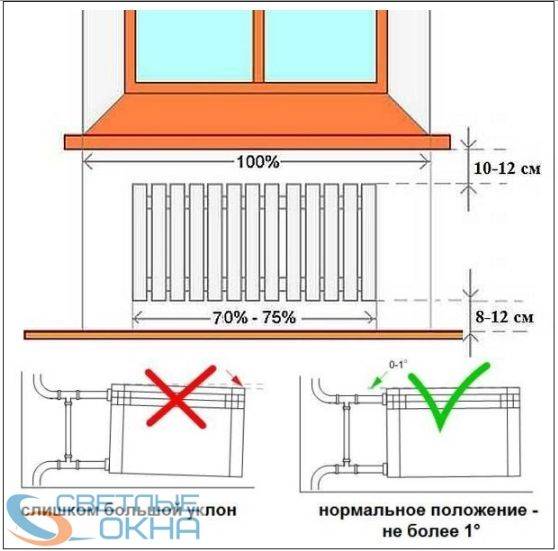

Правила установки радиаторов

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Замена радиаторов отопления

Опытные и приятные в общении мастера решат ваш вопрос уже сегодня!

300+ заказов ежедневно! Опыт — от 10 лет. Гарантия.

9870 реальных отзывов доступны на сайте!

Вас интересует цена?Перезвоним за 30 секунд и назовем максимально точную стоимость работы
Важно качество?Отбираем примерно 1 мастера из 10. Остальные работают у наших конкурентов:)
Мастер нужен срочно?Приезжаем в течение суток

Но при наличии мастеров можем быть у вас через 1-2 часа (звоните!)
Вы цените свое время?Приезжаем вовремя или предупреждаем о задержке заранее! Доставляем необходимые материалы, избавляя вас от лишних забот
Мы вас уважаемИсключены хамство, перегар и неопрятный вид

Вас интересует цена? Перезвоним за 30 секунд и назовем максимально точную стоимость работы

Объясним, от чего может поменяться.
Важно качество? Отбираем примерно 1 мастера из 10. Остальные работают у наших конкурентов или ищут клиентов на досках объявлений

Циркуляция

Теплоноситель отопительной системы – вода — может циркулировать естественным или принудительным путем. Естественная циркуляция происходит за счет вытеснения столбом теплой воды холодного теплоносителя – это происходит по законам физики.

Естественная циркуляция

Это правильное решение там, где часты перебои электроэнергии, так как является энергонезависимым. Длина ветвей естественной системы циркуляции ограничена. Для работы принудительной системы отопления необходима установка насоса возле нагревательного котла или наличие насоса в самой его конструкции.

Методики для принудительной циркуляции

Подключение радиаторов отопления зависит от протяженности теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут быть применены следующие схемы:

односторонняя;
сидельная;
диагональная;
нижняя.

Первый тип

Боковое или одностороннее подключение предполагает, что подводящая труба (подача) и отводящая (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не больше 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, которое еще более усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача осуществляется сверху, отвод – снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую осуществляется подача воды, монтируется заглушка, а по диагонали – кран Маевского.

Теплопотери при диагональном подключении не превышают 2%. При указании мощности батареи имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения – внешний вид: трубы подходят с двух сторон, и скрыть их трудно.

Сидельное

Сидельное подключение батарей отопления выполняется в случаях, когда трубопровод отопления скрыт под полом. Патрубки подачи и обратки подключаются с разных сторон к нижним патрубкам секций. Недостаток такого варианта – неравномерное распределение теплоносителя, и, как результат, низкая теплоотдача.

Несмотря на значительные потери тепла — 10-15% — такое подключение применяется довольно часто из-за возможности скрыть почти все трубы. Нижнее подключение аналогично сидельному, но патрубки подачи и обратки расположены рядом в нижней части радиатора. Эффективность такой схемы еще ниже, чем предыдущей.

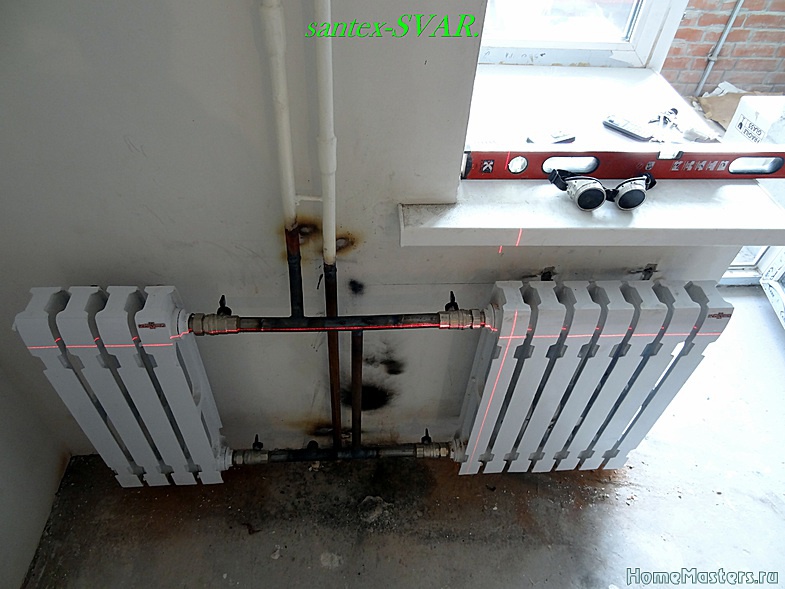

Сборка дополнительных секций радиатора отопления

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему “кольцуют”. Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

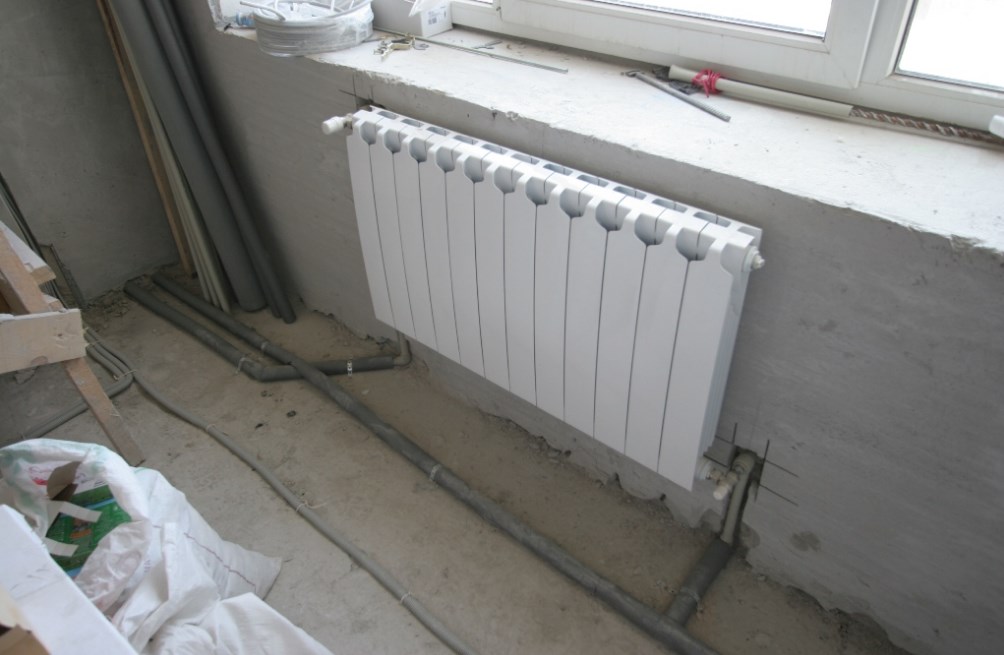

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Насколько нужен циркуляционный насос в доме

Если у вас автономное отопление (опять таки будете жить в своем доме), ставить или нет циркуляционный насос? Если у вас система выполнена без циркуляционного насоса, когда тепло идет «самотеком» из за разности давления и была температура батареи 35 градусов, то с циркуляционным насосом на скорости «2» она станет на 1,5-2,5 градуса горячее, а может и больше. Ну естественно теплообмен будет интенсивнее.

Однако за все «плюсы» в этом деле надо платить. У вас как бы будет круглосуточно «гореть» электролампочка мощностью около 100 Вт (или меньше, в зависимости, на какой скорости насос будет работать). При малых температурах батареи нет смысла выставлять максимальную скорость, вода не будет успевать нагреваться, при высоких температурах на низкой скорости будет замедлен теплообмен.

Ну и что еще надо учесть. Будет у вас все время работать насос или лишь временно в большие морозы, но отопительная система должна функционировать и без насоса. Непременное условие этого, даже при очень хорошем проекте, это наличие должного уклона (скатывающейся горки) по пути движения теплоносителя. Чем больше уклон (круче горка), тем лучше. Поэтому при испытании смонтированной отопительной системы проверять ее функционирование вначале необходимо при выключенном насосе. Равномерный и быстрый прогрев системы будет свидетельствовать, что здесь не будет проблем. Холодные же участки заставят искать конструктивные огрехи на стадии изготовления системы и прежде всего монтажа труб.

ЧИТАТЬ ТАКЖЕ: Сделай сам: клей для ремонта стекол

Ну вот, батареи у нас не плохо греют, но тепло куда то исчезает. Да, исчезает оно скорее всего на улицу.

Почему нельзя менять тип радиатора

При расчете системы отопления учитывают много параметров: площадь помещения, высоту потолков, наличие дверей и окон, ориентацию по сторонам света, тип радиаторов и т.д.

Когда теплоноситель течет по стояку, он проходит одну батарею за другой и постепенно отдает тепло в помещения. В радиаторе, который стоит первым на подаче, меньше ребер. По мере удаления от подающей магистрали число секций увеличивается. Это сделано для того, чтобы равномерно отапливать все помещения несмотря на остывание теплоносителя.

Если вы хотите сделать помещение теплее, выход простой — ставить более мощные батареи: добавлять количество секций, менять их на современные алюминиевые или биметаллические. Теперь, когда теплоноситель потечет через вашу батарею, он отдаст большее количество тепла и сильнее остынет. Один жилец «утеплился», второй, третий… до последнего человека на стояке доходит чуть теплая вода.

Если вы замерзаете в квартире, это еще не значит, что дом плохо спроектирован или котельная не топит. Скорее всего кто-то из соседей сделал свою квартиру теплее, поставив более мощные радиаторы.

Выхода два: самим поставить более мощные батареи и заморозить последнего на стояке соседа или привлечь к вопросу ЖЭС, найти виновного, вернуть положенные батареи, восстановив тем самым тепловой баланс дома.

Классификация панельных приборов

Панельные радиаторы бывают трех типов:

профильными;
гладкими;
гигиеническими.

При изготовлении профильных приборов используется листовая сталь, все наружные поверхности покрываются защитным порошкообразным напылением. Более того, нейтральный лак против коррозии, который также используется при изготовлении, значительно продлевает эксплуатационный срок. Цвет может быть любой – здесь никаких ограничений нет.

Второй и третий виды радиаторов используются в учебных заведениях, больницах и детских садах. Яркими примерами является продукция таких брендов, как, скажем, Purmo или Kermi.

Важно! Преимуществом трубчатых батарей перед панельными считается то, что первые можно повернуть любой стороной, в то время как вторые следует покупать с заранее определенным подключением.
Да и в старых зданиях трубы не всегда подходят к новым батареям. Хотя эту проблему можно решить – для этого требуется переложить трубопровод

Типовые вопросы

ЖЭК обязан заменить устаревшие батареи за собственный счёт. На плечи УК возложена основная мера ответственности за грамотное обслуживание общедомового оборудования. Выясним, какова мера ответственности, если отказаться менять батарею? Имеются ли льготы? Позволяет ли закон, при замене отопительных приборов за собственные деньги, получить с УК компенсацию?

Замена радиатора центрального отопления/replacing central heating radiator

Замена радиатора: ответственность в случае отказа

Когда уже составлено заявление, заверенное нотариусом, с требованием о замене, но ЖЭК никак не реагирует, то необходимо потребовать от руководства УК письменный отказ. Имея на руках нотариально заверенное заявление и письменный отказ, можно смело идти в суд.

Существуют ли субсидии

Существуют категории граждан, имеющих право получить субсидии при замене батарей:

Семьи, воспитывающие более троих несовершеннолетних.
Лица с инвалидностью 1 и 2 групп.
Лица пенсионного возраста.
Ветераны труда.
Труженики тыла.

Можно ли заменить батареи за собственные деньги, с последующей компенсацией УК

Если владелец жилья меняет в квартире за свой счёт батареи, а при этом, по закону, отопительная система – это придомовое имущество, то меняя радиаторы собственными силами, владелец улучшает общедомовое имущество.

УК – это наёмная организация, обслуживающая общедомовое имущество. Поэтому взаимоотношения с коммунальщиками обязаны носить договорной характер. Известите коммунальщиков о том, что вами заменяются отопительные приборы.

Если такое условие прописано в договоре с ЖЭКом, а он отказывает, то суд встаёт на сторону истца, присудив возмещение компенсации.
