Самостоятельная установка автоматического управления на откатные ворота

Подготовительные мероприятия

Чертеж — самый важный этап в любом строительстве.

Для того чтобы конструирование и установка автоматических ворот прошла успешно, необходимо в первую очередь составить чертеж. На лист необходимо нанести схематически будущую конструкцию ворот с указанием размеров. Кроме того, схема должна содержать размеры всех устанавливаемых деталей.

Разница между обычными и автоматическими распашными или откатными воротами только лишь в установке дополнительного устройства – привода. Здесь необходимо определиться с выбором

Также стоит обратить внимание на то, что под воздействием ветра движение створок останавливается, но учитывая, что ваши ворота будут достаточно легкими, необходимо предусмотреть дополнительную защиту от порывов

Размер створок

При расчете параметров будущих ворот необходимо учитывать следующие нюансы:

• въезжающее транспортное средство должно оставлять с обеих сторон не менее 30 см;
• чем больше ширина ворот, тем проще осуществляется въезд транспорта;
• ширина створок всецело зависит от типа транспортного средства.

При въезде в установленные ворота только легкового автомобиля хватит и ширины 2,5 м, а длины – 2 м. Но для въезда микроавтобуса ширина должна составить не менее 2,5 м.

Выбор материала

Для того чтобы изготовить каркас ворот, лучше всего применить профилированные трубы из стали. Такой материал максимально увеличивает жесткость конструкции и гарантирует ее прочность.

Для обшивки каркаса может использоваться несколько типов материалов:

1. доска, штакетник;
2. профилированные листы;
3. поликарбонат;
4. металлические листы;
5. ковка.

Прекрасно смотрятся комбинированные конструкции, для которых используется обшивка деревом или поликарбонатом, дополненная элементами ковки.

Особое внимание стоит уделить опорным стойкам, материал для которых необходимо подбирать, учитывая вес створок. Могут быть использованы следующие материалы: железобетон, кирпичная кладка, стальные трубы, брус из твердых пород дерева

Что понадобится в процессе работы

Чтобы сделать своими руками распашные ворота, потребуется подготовка различных материалов:

1. Кирпич, камень или металлические трубы для опорных стоек. В том случае, если здесь будет использоваться кирпичная кладка, то потребуется еще и подготовка металла, использующегося в качестве закладных.
2. Профильные трубы (сечение 60х60, 40х20) – для каркаса.
3. Ковка, поликарбонат, дерево, стальные листы, профнастил – для обшивки каркаса.
4. Петли с опорным подшипником и привалочной плоскостью.
5. Детали запирающего механизма.

Крепкое основание — отличный задел для качественных ворот.

В процессе установки опорных стоек потребуется их укрепление и сооружение фундамента. Для этого потребуется бетонный раствор, состоящий из песка, щебня и цемента.

Для изготовления привода используются рабочие детали от автомобилей или бытовой техники. Наиболее пригодными для этого являются:

• электрические стеклоподъемники;
• детали спутниковых антенн (актуаторы);
• домкраты винтового типа;
• электродвигатели редукторные (усилие не менее 120 Н).

Для изготовления системы дистанционного управления используется самая примитивная автомобильная сигнализация.

Выбор двигателя

Мотор и дополнительные элементы автоматики для ворот

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

При выборе агрегата учитывают критерии:

Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда

Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Необходимый инструмент и материал

Процесс сварки основания привода к швеллеру

В комплекте автоматики, кроме самого электро привода, должна быть зубчатая рейка, которая крепится на механические откатные ворота, точнее, на нижнюю трубу каркаса, и в дальнейшем будет двигаться по центру наружной шестерни. Так что для крепления понадобится дрель и сверла.

Также электрические приводы могут быть оснащены пультом дистанционного управления, фотоэлементами и сигнальной лампой. Для обеспечения автоматизации понадобится провод к электро приводу (трехжильный сечением 1,5мм²), для фотоэлементов (четырехжильный сечением 0,5 мм² и двухжильный сечением 0,5 мм²), а также для сигнальной лампы (двухжильный сечением 0,5мм²).

Монтажное поле, которое также находится в комплекте, нужно будет приварить к швеллеру, поэтому еще понадобится и сварочный аппарат. Он понадобится не только для надежного крепления монтажного поля, но и для закрепления зубчатой рейки.

Когда весь материал и инструмент подготовлен, можно приступать к установке привода на уличные механические откатные ворота, четко следуя инструкции.

Концевой ролик и заглушки

Концевой ролик

Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.

Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

• Электронный привод для откатных ворот.
• Рейка с зубцами.
• Пульты для ДУ.
• Элементы для безопасности.
• Лампа – «сигналка».

Какое еще нужно оборудование:

• Сварка.
• Дрель и сверла для металла.
• Электроприводы для питания.
• Приводы для подключения элементов безопасности
• Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

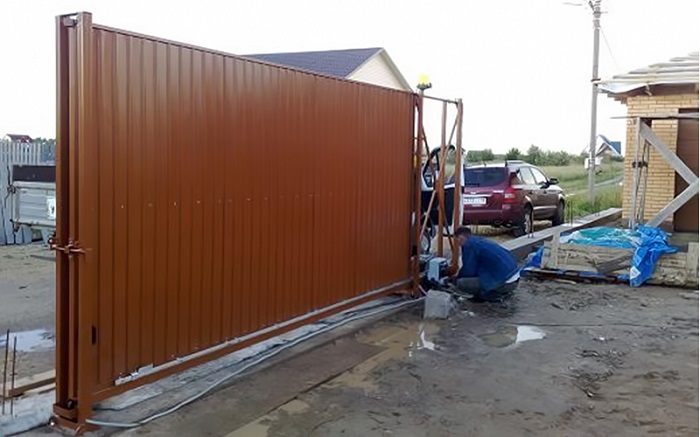

Установка откатных ворот своими руками

Откатные ворота можно назвать самым популярным видом ворот на сегодняшний день. Раньше приобрести такую конструкцию мог не каждый из-за дороговизны как фурнитуры, так и других элементов таких ворот. Сегодня же их цена гораздо доступнее. Достоинства таких ворот – практичность и долговечность. Но так как это сложная техническая конструкция, установку ворот лучше предоставить профессионалам. Если вы уверены в своих силах, имеете некоторые строительные навыки и инструменты, то установка откатных ворот своими руками не будет сопряжена со многими трудностями. Более того, вы можете сэкономить на найме специалистов. Главное, что нужно, – учет технических требований, подбор комплектующих, соблюдение нормативных нагрузок и следование инструкции. Давайте подробно рассмотрим процесс монтажа.

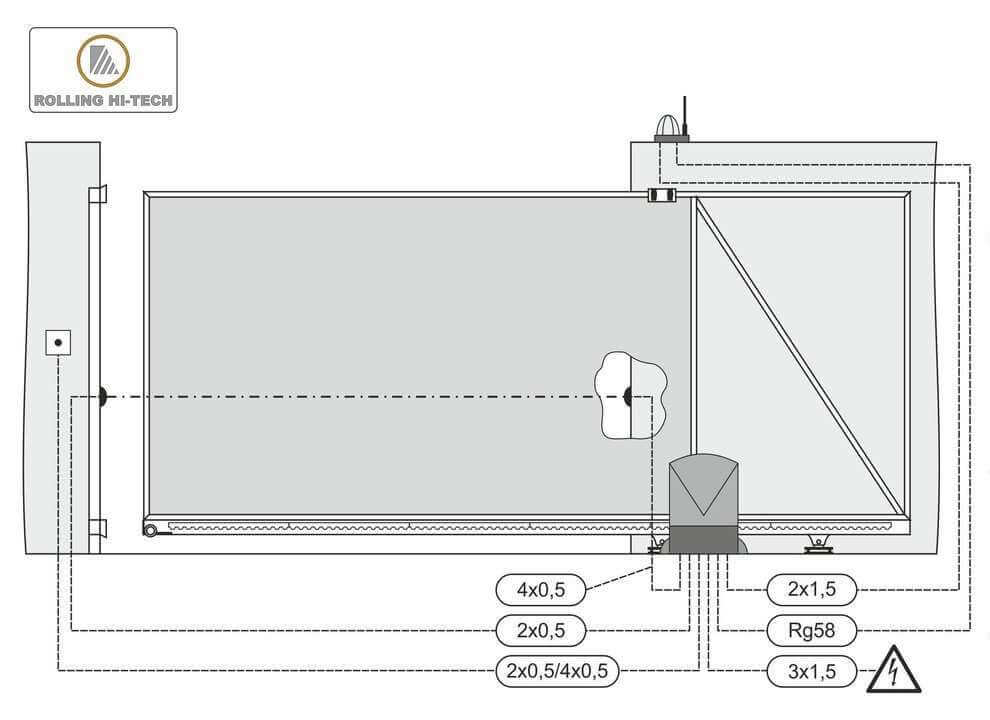

Схема подключения с распашными воротами

Подключение инфракрасных датчиков к автоматической распашной системе проиллюстрируем на популярной модели Miller Technics 4000.

Плата управления размещена в отдельном коробе, который крепится на заборе или иной вертикальной поверхности рядом с одним из приводов. Проводка от фотоэлементов должна вестись к этому блоку.

К плате можно подвести две пары фотоэлементов. Пока они не установлены, DIP-переключатели с маркировкой «Ph_conn1» и «Ph_conn2» остаются в положении «ON». Когда подключается 1 пара фотоэлементов, то устанавливается положение «OFF» на DIP-переключателе с подписьюю «Ph_conn1», второй остается без изменений.

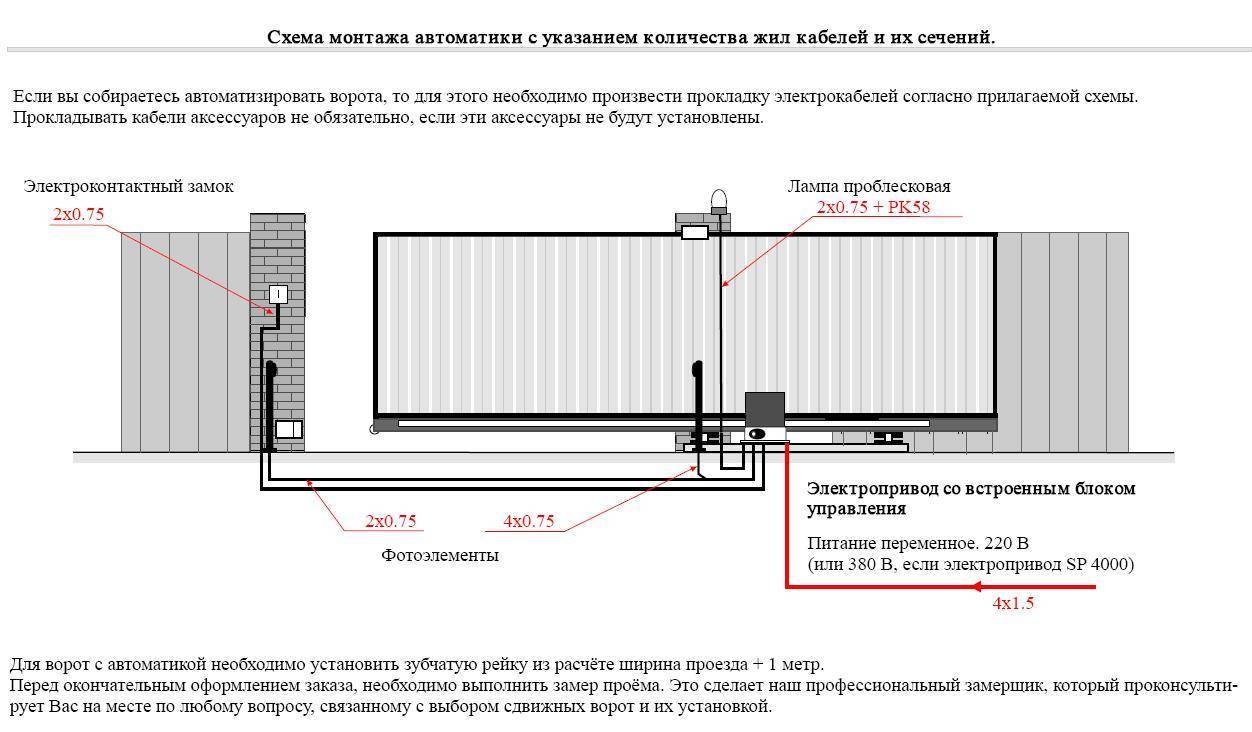

Далее приводятся схемы, как именно производятся подключения.

Ближний к блоку фотоэлемент:

Подготовительный этап установки автоматики

Любая работа начинается с подготовки

На этой стадии очень важно внимательно отнестись к уже имеющейся ограждающей конструкции. Поскольку, по отзывам, автоматика для откатных ворот может моментально выйти из строя, если ее установка была произведена на неисправное изделие

Полотно должно с легкостью передвигаться вдоль направляющей. Малейший перекос или преграда приведут к тому, что на привод будет оказываться сильнейшее давление, что приведет к его поломке. Поэтому первым делом необходимо проверить работу полотна и исправить недочеты, если они имеются.

С комплектацией набора автоматики мы уже разобрались. Если вы уже приобрели все необходимое, то проверьте наличие следующих инструментов, которые понадобятся вам при монтаже:

1. сварочный аппарат;
2. дрель;
3. сверла по металлу;
4. рулетка.

Начинать необходимо с чертежа. Однако чертить надо не на бумаге, а прямо на воротах. Вам нужно обозначить ориентировочные места установки привода на швеллере и обозначить точки для вывода проводки. Продумайте заранее, где будут расположены фотоэлементы, которые представляют собой два датчика. Один выпускает луч света, а второй принимает. Если на пути луча появляется препятствие, то автоматика блокирует движение полотна откатных ворот. Убедитесь в том, что во время движения створка не мешает прохождению луча, иначе после установки появятся постоянные ложные срабатывания системы.

В конце подготовительного этапа необходимо своими руками нарисовать схему подключения автоматики откатных ворот, где будут обозначены все детали и фотоэлементы. Работать над схемой необходимо вместе с инструкцией. В ней будут обозначены все необходимые сечения проводов и технические требования. Ведь у каждого производителя они свои.

Устройство приводной системы

Для тяжелых конструкций устанавливают мотор на 380 В

Привод для откатных ворот бывает гидравлическим или электромеханическим, но в обоих случаях в его строении есть электродвигатель. Моторчик сообщает движение гидравлике или механике. По мощности агрегата устройства делят на промышленные и бытовые. В частных хозяйствах используют электродвигатели 220 В с повторяющейся интенсивностью действия в диапазоне 30 — 50%. Такие параметры предохраняют обмотки мотора от перегрева.

Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.

Механизм открывания включает устройства:

• электрический двигатель со стартером;
• прибор, понижающий обороты;
• зубчатая пара колесо-шестерня;
• рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).

Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.

Актуаторы, линейный привод

Актуатор

Актуатор представляет собой компактное устройство с готовой системой согласования с современным двигателем от постоянного тока, редуктором, и выдвигающимся штоком, имеющим резьбу в форме трапеции и гайку ШВП, или же передаточный вариант винт — гайка. Выдвигаясь, шток не поворачивается вокруг своей оси, его движение поступательно.

Длина хода штока бывает от 50мм до полуметра, кроме того, можно заказать нестандартные размеры хода. Шестерни редуктора прямозубые, имеют цилиндрическую форму из стали или бронзы. Двигатель устройства потребляет эл.энергию от источника постоянного тока, дающем напряжение в 12 или 24 В. Иногда источники питания не входят в комплект.

Диапазон температур, при которых работают устройства, от +5 С° и до +40 С°. Отдельные экземпляры актуаторов специально выпускаются для низких температур двух категорий от -20 С° и от -40 С°. Актуаторы имеют защиту от повышенной влажности, запылённости и других агрессивных воздействий окружающей среды.

Блок-схема устройства с актуаторами

Управляющая аппаратура поставляется отдельно в виде блоков со встроенным внутри выпрямителем тока и панели разъёмов для подключения одновременно до 6-ти актуаторов, так же на панели имеются гнёзда для подключения системы ДУ и сенсоров, обеспечивающих безопасность в зоне движения вороных панелей. Блок-контроллер потребляет переменный ток напряжением 100В, 110В, 220В и 230 Вольт.

Все актуаторы возможно обеспечить концевыми выключателями. Позиционерные датчики и оптические сенсоры являются опциями, дополняющими и расширяющими диапазон возможностей автоматики, обслуживающей движение ворот.

Актуаторы выдерживают нагрузки в диапазоне 200 — 10 000 Ньютон. Скорость перемещения панелей в зависимости от частоты использования от 4 до 46 мм/сек. Кроме того, нагрузочный цикл составляет 10% расчетного времени.

Актуатор, установленный на воротной панели

Финансовая выгода

Всем, кому понравятся актуаторы, следует помнить, что экономия при приобретении их для эксплуатации в качестве линейных приводов будет не так значительна, как при создании устройства из бывших в употреблении материалов. Однако следует заметить, что новая техника будет работать дольше, срабатывать четче.

Вы можете солидно сэкономить на установке, потому что в состоянии произвести монтаж своими руками. При этом стоит помнить, что воротные панели должны быть установлены со строгим соблюдением вертикальных и горизонтальных направлений.

Монтаж

Совет! Если масса одной воротной панели более 250кг, а длина превышает 2 метра, то между воротными опорами рекомендуется проложить армированный ленточный фундамент, чтобы столбы не смогли со временем начать крениться навстречу друг другу.

Панели должны быть навешены на прочно установленные столбы. Стояк, или сердцевина, столба из любого материала должны быть сечением около 10х10см, которые должны быть забетонированы с расчетом глубины промерзания почвы и не менее 1,5м. Кроме того, ещё при установке распашных ворот подготовить места крепления приводов и возможность прокладки питающих проводов и кабелей управления.

Схема установки столбов

Перед тем как устанавливать любую автоматику, самодельную или фирменную, следует отрегулировать лёгкость хода воротных панелей. Они не должны двигаться сами по себе или от лёгкого дуновения ветерка, но прилагаемое усилие не должно быть больше, чем лёгкий толчок рукой. Иначе автоматика будет капризничать, быстро изнашиваться, и портить вам настроение.

На ролике показано первое включение системы, описанной в начале статьи.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Как правильно выбрать автоматику

В наши дни выбор автоматики для откатных ворот достаточно велик. На рынке сейчас имеются модели от многих производителей. Наибольшей популярностью пользуется продукция компаний An-Motors (Тайвань), Cаме, Nice, BFT, Rotelli (Италия). Рассмотрим, по каким параметрам выбирать автоматику, чтобы установленный комплект функционировал исправно и долговечно:

Длина створки

Этот параметр нужно знать, чтобы верно подобрать длину зубчатой рейки, которая прикручивается к консольной балке, снизу ворот.

Мощность электропривода

Производитель всегда указывает, на какую длину и вес створки рассчитан двигатель. Никогда не покупайте привод, характеристики которого соответствуют параметрам ваших ворот. Дело в том, что производитель проводит вычисления для идеальных условий, без учета осадков, ветра, налипшей на створку грязи, температуры воздуха. Хорошо будет работать привод, если он взят с большим запасом, как минимум в 2-3 раза. Если приобретен слишком слабый привод, то ему просто не хватит мощности справиться с весом створки. Особенно в зимний период, когда масло внутри привода загустеет.

Материал внутренних шестерней редуктора

Шестерни редуктора могут быть стальные или пластиковые. Лучше всего работает сталь. А вот пластик может поломаться в любой момент, особенно при высоких нагрузках. Кстати, автоматика для откатных ворот фирмы Nice отчасти подвержена такому недостатку.

Внешние шестерни редуктора

Эти шестерни также очень важны. Схема работы ворот такова, что именно эти шестерни входят в зацепление с зубчатой рейкой. Они могут изготавливаться из стали или алюминиевого сплава (силумина). Излишне говорить о том, что силумин в любой момент может разрушиться под тяжестью створки. Лучшая автоматика для откатных ворот оборудуется всегда стальными внешними шестернями.

Концевики

Лучше установить магнитные концевые выключатели. В отличие от механических аналогов, они не подвержены замерзанию зимой. Поэтому не придется беспокоиться об отогреве выключателя.

Бренд

В принципе, неважно, приобретается ли вами фирменная итальянская автоматика для откатных ворот BFT или продукция из Тайваня An-Motors, либо какой-то комплект китайских производителей. Дело в том, что многие известные фирмы-производители, например, Найс, перенесли свои производственные мощности в Китай или другие азиатские страны

Поэтому нельзя точно сказать, какая продукция будет более долговечной в работе: автоматика BFT, Cаме или An-Motors. Ориентируйтесь на перечисленные выше параметры, тогда свой комплект автоматики вы будете эксплуатировать долго и безаварийно.

Основные особенности откатных ворот

Откатные ворота сконструированы так, что створка прилегает к 2-м роликовым кареткам, которые, в свою очередь, закреплены на закладном швеллере. Это позволяет существенно снизить контакт с проезжей частью. Чтобы нагрузка на конструкцию была оптимальной, используется концевик. Его устанавливают в направляющий швеллер таким образом, чтобы он мог заскочить в нижний уловитель. Дополнительно инженеры установили в ворота верхний уловитель, служащий для обеспечения более надежной дополнительной фиксации.

Специалисты рекомендуют подбирать конструкцию с тем учетом, чтобы она превышала по своим габаритам проем проезда в 1,5-2 раза. Желательно также, чтобы место отката соответствовало 1,5 проема.

При наличии автоматического электропривода для откатных ворот можно открыть створки буквально одним нажатием кнопки. Примечательно, что для сборки конструкции достаточно небольшого количества подручных или фирменных материалов, а также нескольких часов свободного времени. Автоматика для откатных ворот путем установки электропривода значительно облегчает эксплуатацию защитной системы. Для самостоятельно сборки необходимо правильно подобрать механические детали, с учетом многофунциональности блока.

Откатные ворота бывают нескольких видов:

• подвесные;
• консольные;
• с калиткой;
• движущиеся по рельсе;
• на радиоуправлении.

Все конструкции требуют фурнитуры, роликов и автоматики. Подвесные модели считаются наиболее долговечными, но отличаются сравнительно небольшими габаритами. Верхняя несущая балка ограничивает высоту проезжающего автотранспорта. При необходимости ее можно поднять, но такое решение потребует колоссальных физических усилий. Поэтому обустраивать подвесные ворота рекомендуется лицам, не планирующим покупку более крупного транспортного средства.

На производственных и промышленных объектах чаще устанавливаются откатные консольные конструкции. Их главными преимуществами являются отсутствие ограничений по высоте, легкость в установке, управлении и обслуживании, а также плавный и бесшумный ход. Подключить электропривод к раздвижной модели консольного типа не составит особого труда.

Для частных резиденций обычно используются секционные, металлические или кованые ворота со встроенной калиткой. Такой вариант менее затратный, поскольку для обустройства отдельного дверного проема потребуется дополнительное пространство. Калитка является неотъемлемой частью рамы и открывается при необходимости целиком.

При установке электрического привода для откатных ворот своими руками лучше использовать конструкцию с редуктором в масляной ванне. Наличие масла снижает степень износа и, главное, обеспечивает тихий ход.

Комплектация наборов для откатных конструкций

Итак, вы приняли решение установить откатные ворота с автоматикой. И теперь необходимо определиться с тем, какую именно продукцию приобрести. На рынке существует множество европейских и китайских производителей. При покупке главное отталкиваться не только от стоимости, но и изучить все характеристики прибора. Немаловажным является и материал, из которого выполняются ключевые элементы электропривода. Нередко выходит, что китайский привод бюджетного уровня будет выполнен из высокопрочных и долговечных материалов.

Но все производители сходятся в одном – комплекты автоматики для откатных ворот состоят из определенных элементов. Стандартная комплектация включает в себя:

1. привод;
2. контроллер включения;
3. устройство дистанционного управления;
4. систему безопасности.

Но для работы полотна в автоматическом режиме этого недостаточно. Необходимо будет докупить зубчатую рейку, которая будет соответствовать ширине полотна. В продаже имеется рейка длиной в 1 метр, поэтому чаще всего для одного полотна их необходимо несколько. Производитель автоматики для откатных ворот Nice рекомендует дополнительно приобретать набор фотоэлементов, которые предотвращают движение полотна в случае возникновения на пути следования преграды. Это может быть автомобиль, посторонний предмет или человек. Подобная система не только защитит полотно от удара, но и послужит дополнительной системой безопасности для вас и вашей семьи.

Из опыта эксплуатации многих частных лиц и предприятий рекомендуется осуществлять монтаж автоматики для откатных ворот совместно с сигнальной системой. Это специальная лампа и, при желании, звуковой сигнал, которые оповещают об открытии створки и движении транспорта. Лампа должна быть установлена таким образом, чтобы ее было видно и снаружи, и внутри участка. При этом вы должны обеспечить удобный доступ к ней в случае, когда лампочку потребуется заменить.

Обустройство автоматических распашных ворот своими руками

Самостоятельное создание ворот распашного типа, оснащенных автоматикой, происходит поэтапно.

Составление проекта

Навешивание полотна перед покраской

Чертеж, на котором отображены размеры, внешний вид и особенности автоматики, составляется на бумаге от руки или в специальной программе.

Изготовление полотна

По размерам изделия на основном материале делают разметку с учетом габаритов створок и зазора между ними. Материалом может быть профлист или сталь. Для ребер жесткости понадобится профтруба. Элементы раскраивают на станке и соединяют сварочным аппаратом.

Сварка усиливающего каркаса

Прямоугольные рамки соединяют жесткими перемычками и обшивают. Сборка производится на ровной поверхности, геометрия створок внимательно проверяются.

Необходимость рамы

Автоматизация ворот

На въезде конструкция не понадобится – створки фиксируются на стойках навесами. При наличии рамы рассчитывают ее параметры, выдерживают диагональность и параллельность линий.

Строительство опор

После замеров проема устанавливаются метки и по ним выкапываются ямы, дно которых засыпается щебнем. Столбики выравниваются и заливаются бетонной смесью.

Монтаж ворот

Для крепления полотна используют навесы и шарики. Створки ставят в контур рамы, проверяют ровность расположения и скрепляют с навесами сваркой. Безрамные изделия прикрепляют струбцинами и усиливают сваркой.

Установка привода

Электропривод на ворота ставится по завершении процесса монтажа полотна. После этого выбирается вариант электроснабжения и проводится подключение по схеме. Оборудование с проводами прячется в монтажный короб. На заключительном этапе систему проверяют.

Из чего состоит и как работает привод для откатных ворот

Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.

Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.

Состоит он из таких элементов:

• электродвигатель, имеющий ведущую шестерню;
• редуктор с жидкой или консистентной смазкой внутри;
• блок управления.

Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

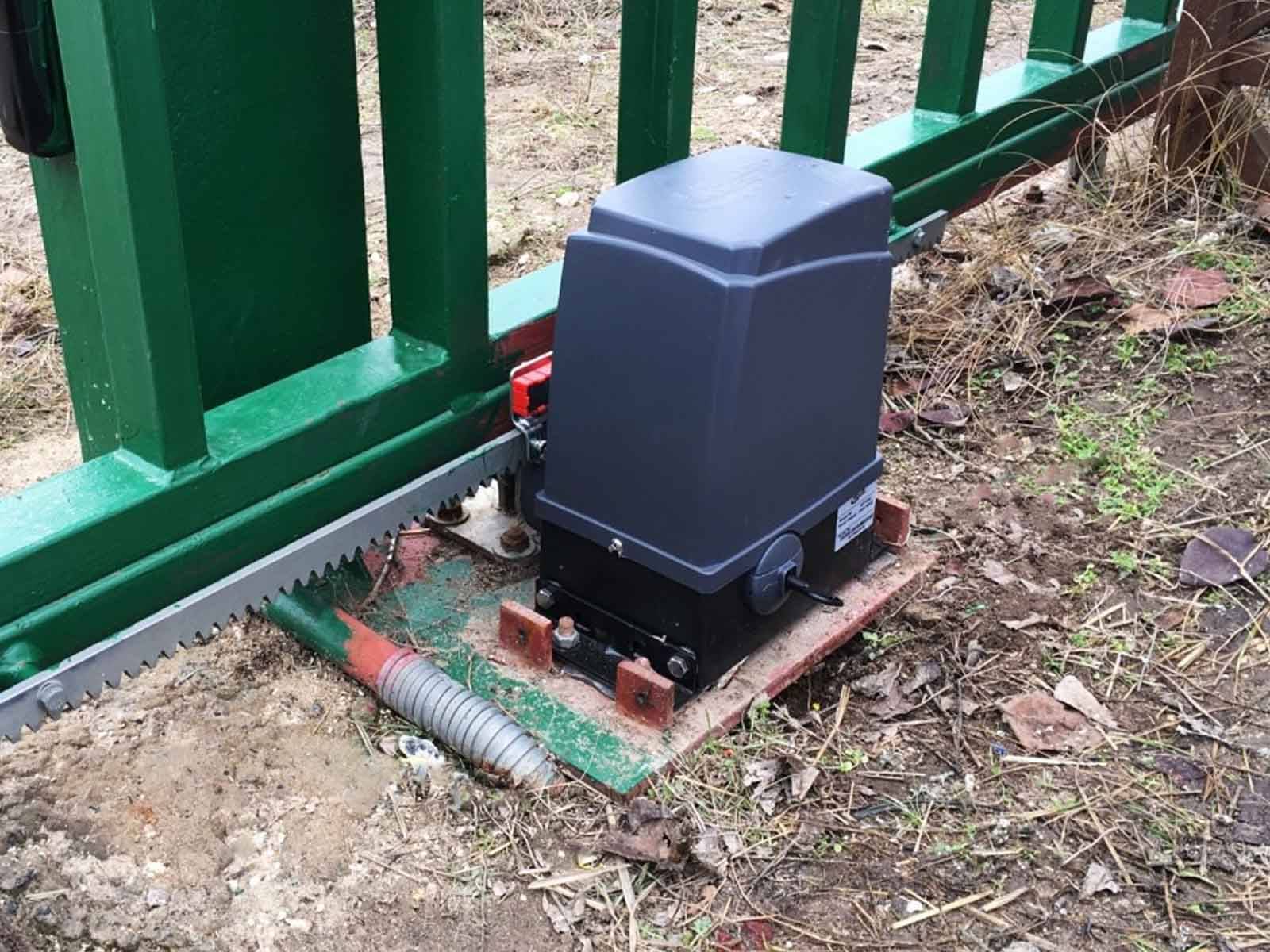

Зубчатая рейка и привод для открытия ворот

Заключение

Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.

Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.
