Пошаговая инструкция по установке камина в доме и квартире

Принцип работы электрокамина

Принцип действия

Все приборы, имеющие сходство с электрокаминами, предлагают несколько вариантов отопления. Так как зачастую, главной целью работы устройства, является создание иллюзии пламени, многие электрокамины имеют в своём составе вентиляторы.

Для того, чтобы понять, как работает электрокамин, важно рассмотреть то, из чего он устроен. Любой обогревательный прибор имеет в своём составе такие части:

Любой обогревательный прибор имеет в своём составе такие части:

• нагревательный элемент;
• блок управления;
• корпус;
• декоративные детали;

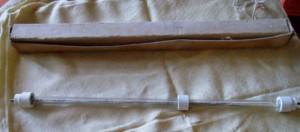

Нагревательный элемент

Нагревательный элемент – самая важная часть любого электрокамина. Он даёт тепло, без которого камин не смог бы работать. Нагревательные элементы, содержащиеся в современных моделях каминов, могут быть спиральными или трубчатыми.

Когда электрокамин работает, его корпус не подлежит нагреву, поскольку внутри размещён специальный защищающий экран. Вентилятор нагревает воздух и создаёт очень приятную атмосферу вокруг него.

Современные модели каминов являются имитацией дорогих изделий, которые работают на дровах. Многие такие устройства позволяют устанавливать температуру, регулировать освещение, звуки и эффекты горения.

Декоративно оформленный электрокамин – это сложное оборудование, которое имеет оригинальный дизайн и работает с использованием высококачественных материалов. Электрокамин может иметь любую форму, размер и размещаться в любом помещении.

Пошаговая инструкция по постройке камина своими руками

Порядовка

На фундаменте, после того как соблюдены все противопожарные требования, выкладывается корпус камина:

1. Три ряда сплошного кирпича под основание.
2. 4 и 5 ряды формируют зольник – отверстие для сгоревшей золы. Оно может быть выдвижным с металлической вставкой или стационарным, тогда придется чистить веником.
3. 6 – 7 ряд – дно камина. Выполняется из огнеупорного кирпича.
4. До 13 ряда стенки топливника. На этом этапе устанавливают дверь, если выбран тип закрытой топки. Для этого понадобится печная металлическая лента, которой фиксируют дверь и закрепляют саморезами к стенкам из кирпича. Чтобы оградить металл от кирпича, между ними прокладывают слой базальтового картона.
5. С 14 ряда формируют дымосборник. Стенки и дымоход выкладывают особо герметично и ровно, контролируя качество раствора. Вертикаль строго контролируют уровнем. Малейшее отклонение может привести к задымлению.

Подробная пошаговая инструкция по установке каминной топки своими руками

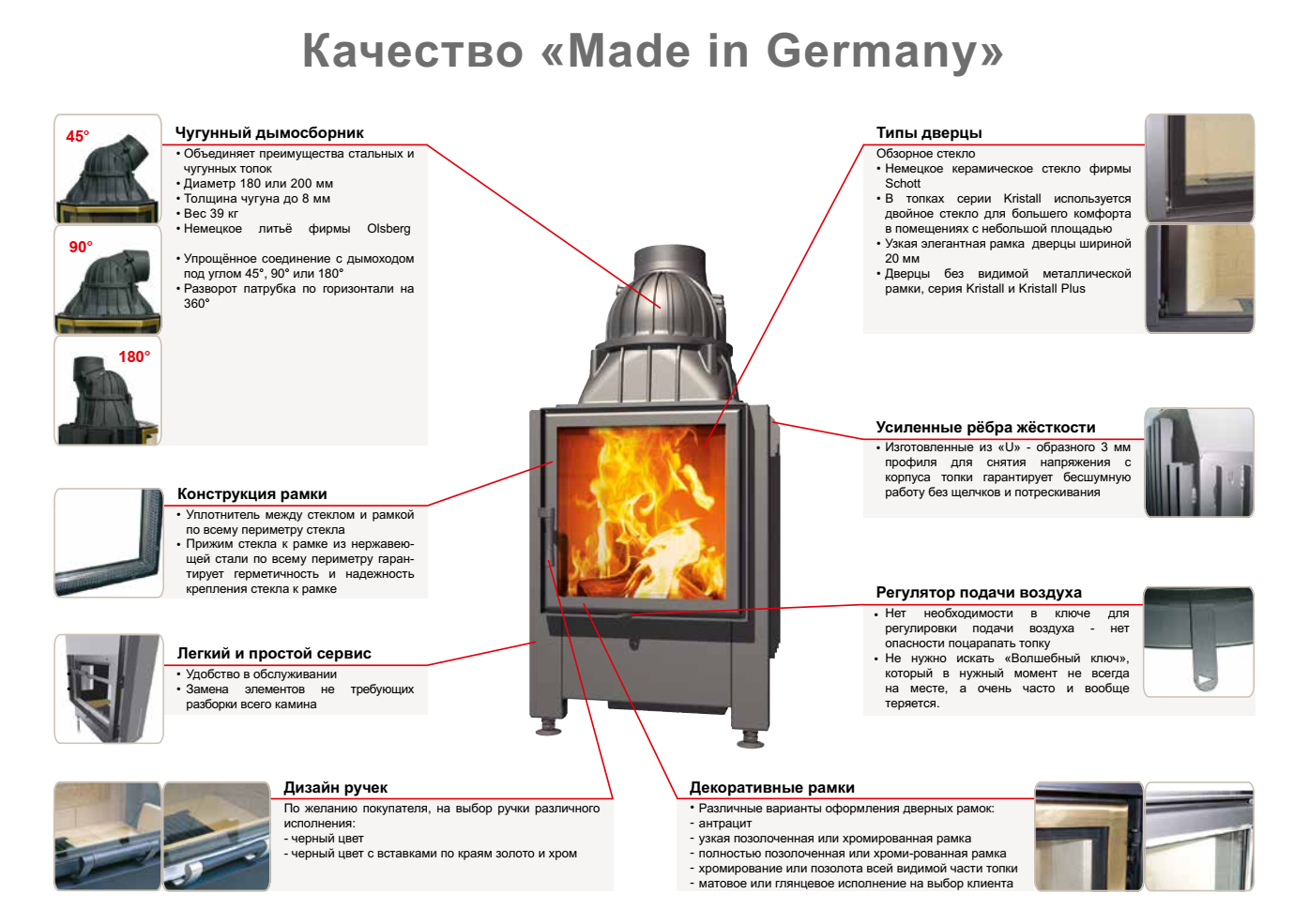

Чугунные топки камина требуют особого внимания, так как это топливные камеры сгорания. Сегодня они остаются востребованы. Этому есть логическое объяснение – чугун отличается высокой теплопроводностью, но, в отличие, например, от стали, он остывает медленнее, за счет чего печь может поддерживать тепло даже после сгорания топлива.

Что касается монтажа, то пошаговая инструкция такая же, как у других топок. Первоначально используется жаропрочный кирпич или газоблоки, чтобы сделать основание. Под ним должна быть уложена бетонная стяжка или готовый фундамент, что укладывается еще при строительстве дома. Укладка кирпича осуществляется на специальный раствор из цемента.

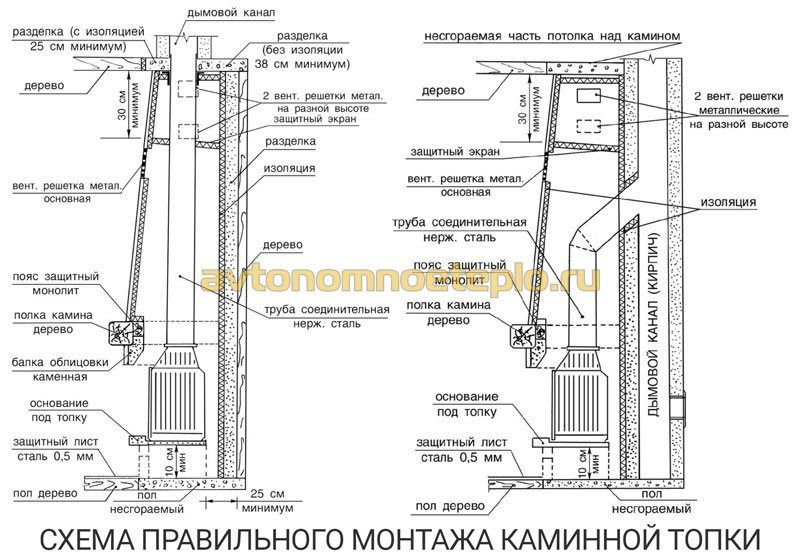

Качественно установить камин можно, если заранее ознакомиться с подробной пошаговой инструкцией

Есть особенность по монтажу камина, и заключается она в том, что модели с водяным контуром нужно подключать к водопроводным и канализационным трубам заранее. Как правило, камины устанавливают на основании и делают около него портал. Правильно сделанная облицовка позволит установить красивый предмет интерьера и отопительный прибор.

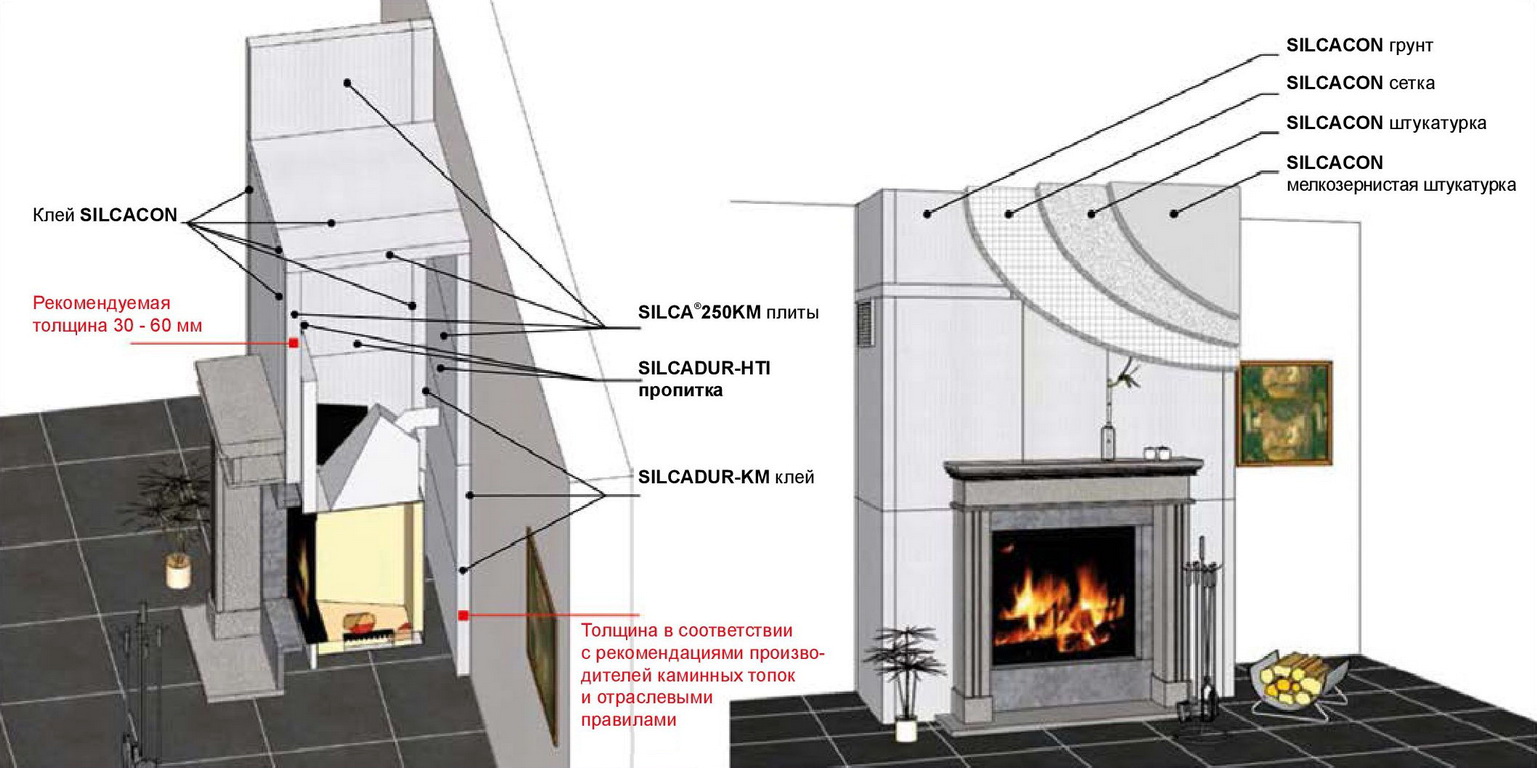

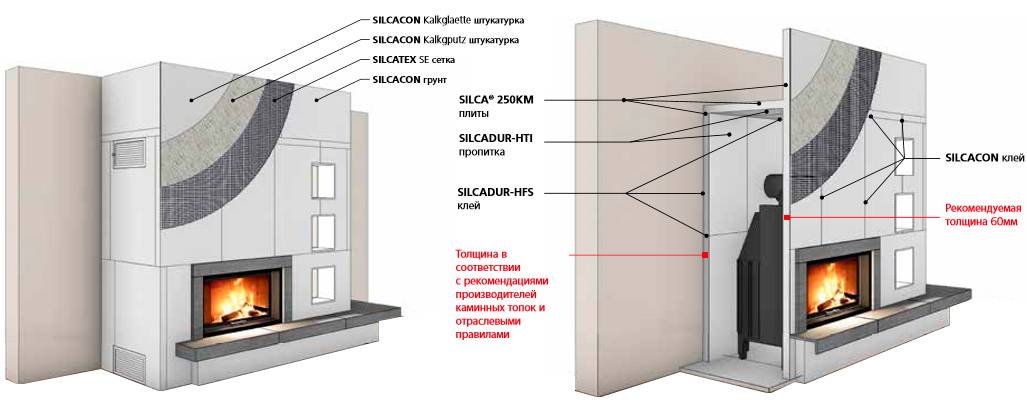

Облицевать камин многие предпочитают полотнами гипсокартона:

1. Каркас под него сделать не сложно.
2. Стоит следить за тем, чтобы между листами отделки и газобетонными блоками или кирпичными оставалось расстояние, как минимум в 2 см.
3. Обустройство гипсокартоном должно включать такой процесс, как просверливание вентиляционных отверстий, что является крайне обязательным.

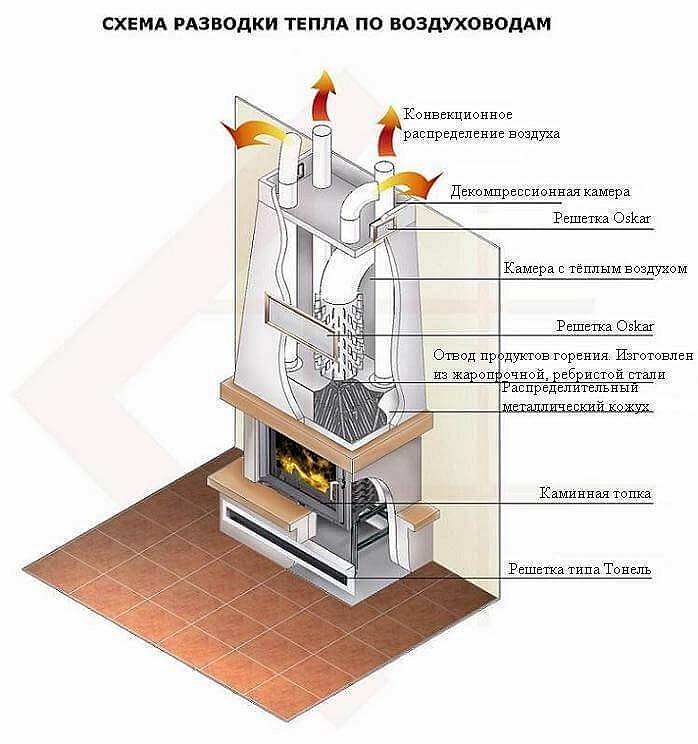

На последнем этапе проводится подключение воздуховодов или, другими словами, дымоходов. Монтаж требует четкого соблюдения инструкции, и желательно применять трубу, толщина которой 1 мм и более. Трубу стоит обволакивать специальным материалом теплоизоляции.

Особенности монтажа

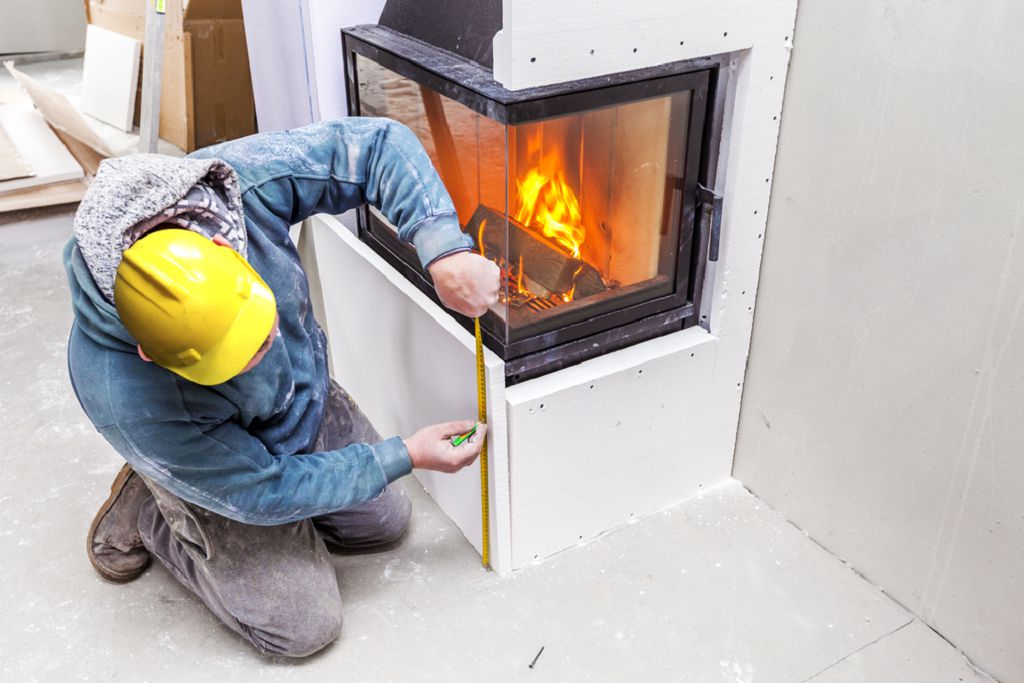

Самостоятельная установка камина — сложная задача, особенно для неподготовленного человека. Поэтому при отсутствии у владельца необходимого опыта, лучше поручить работу квалифицированным специалистам. Но вне зависимости от избранного способа, представленные советы помогут составить общее представление о порядке монтажа, чтобы избежать ошибок и разобраться в правильной последовательности операций.

Чтобы установить камин в доме своими руками, следует подобрать материалы для различных этапов работ, с учетом рекомендаций изготовителя оборудования, в зависимости от конструктивных особенностей топки, устройства системы отвода дыма, общих архитектурных принципов, использованных при возведении здания.

Сложно дать универсальную инструкцию по монтажу. Поэтому при выполнении работ необходимо делать поправку на индивидуальные условия в конкретном случае.

Каминную топку подбирают, в зависимости от объема помещения, вида применяемого топлива, материалов, использованных при возведении пола и стен дома, конструктивных особенностей дымохода и прочих факторов. Необходимо учитывать следующие рекомендации:

1. следует покупать лицензированное оборудование, которое представлено на рынке РФ в широком ассортименте, от более чем 60 производителей;
2. каждая из компаний предлагает линейку продукции, включающую от 5 до 30 моделей, рассчитанных на различные характеристики и условия эксплуатации;
3. можно подобрать каминные топки квадратной, круглой или прямоугольной формы, при угловом, пристенном, подвесном и встроенном способе установки, с различным диаметром выходного патрубка, толщиной стенок;
4. порядок монтажа определяет выбор отделочных материалов; возможно использование дерева (в виде щитов или панелей), натурального камня, клинкерного кирпича и прочих вариантов наружной отделки, включая декоративную штукатурку или покраску;
5. от дымохода зависит общая безопасность и работоспособность оборудования; систему дымоотведения можно устроить из стандартных стальных или кирпичных материалов (если используется обычный кирпич, обязателен монтаж металлической трубы внутри), нержавеющих двустенных элементов сэндвич или более дорогостоящих и долговечных керамических блоков.

Далее рассматривается, как правильно установить камин, на наиболее популярном примере конструктивного устройства каминных топок.

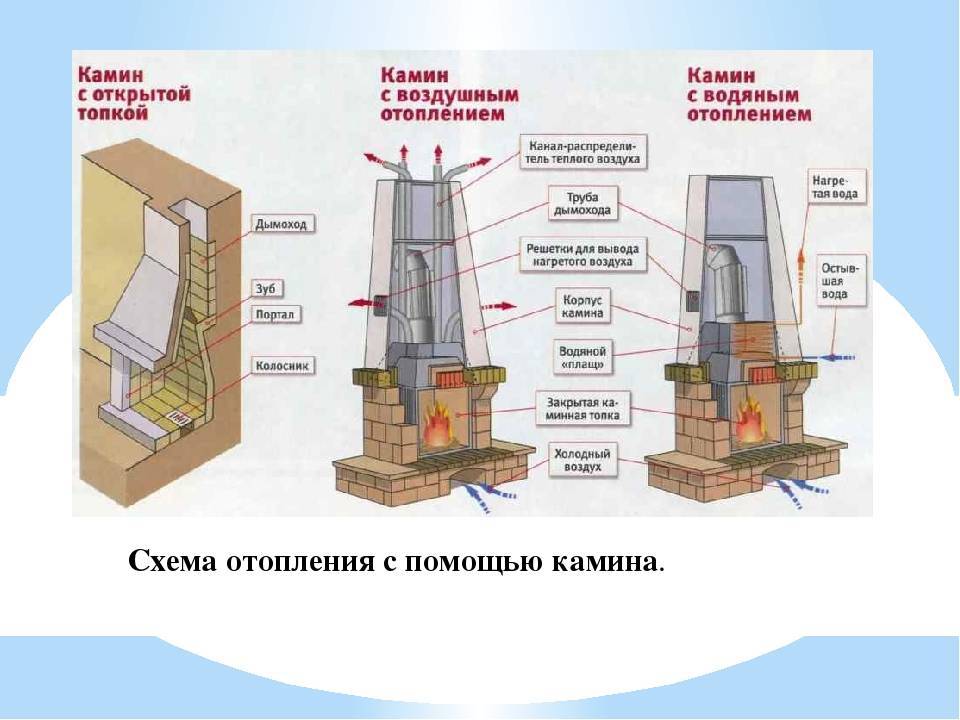

Общие сведения и устройство камина

Классический камин из кирпича постепенно возвращает былую популярность. Они используются в роли вторичного источника обогрева или декоративного элемента.

Проблема заключается в том, что устройство не способно аккумулировать тепло и после погасшего пламени помещение быстро становится холодным. Строить подобные агрегаты можно собственноручно или при помощи работников компании, специализирующейся на формировании очагов.

Стандартная конструкция позволяет получить дополнительную вентиляцию помещения, но в холодных регионах это скорее минус, чем плюс. Во избежание таких неприятных моментов, разработчики придумали, как исправить ситуацию и сохранить быстро исчезающее тепло.

Камин в доме из кирпича, функционирующий на угле и дровах, относится к распространенным вариантам, используемым для загородных жилищ.

Его можно построить:

• из бетона;
• стальных листов;
• иных металлических материалов.

К отличительной черте любой разновидности устройства относят прямую дымовую трубу, которая соединена открытым и широким пространством топливника.

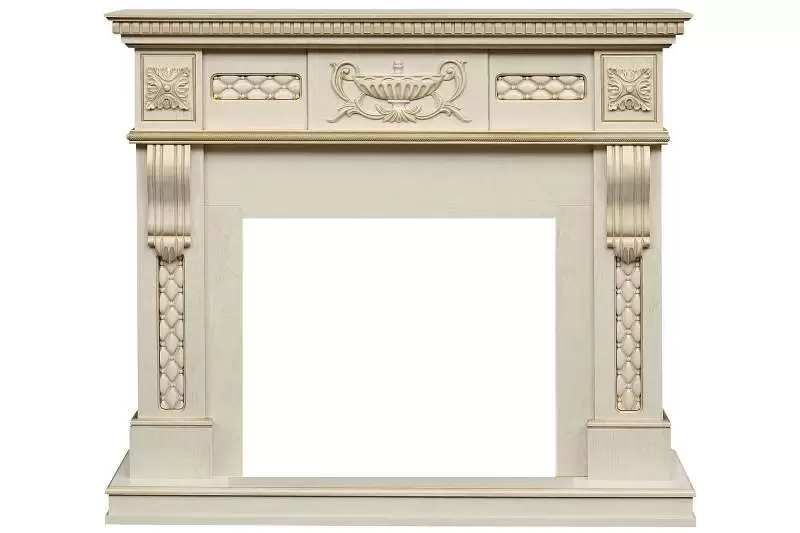

Портал камина в германском стиле

Основные элементы оборудования представлены:

• Под. Является нижней горизонтальной частью структуры, используется для складирования дров, бывает с отверстиями-колосниками или полностью глухим.
• Топливник. Задняя стенка находится под откосом, что позволяет отправить больше тепла в помещение, в отдельных вариациях дополнительно выкладываются боковые стенки, раздел используется для огня.
• Дымовая камера. Зона соединения трубы и топливника, применяется для сбора газа в период сильного образования дыма.
• Газовый порог или дымовой зуб. Специализированный выступ, не дающий возможности формированию обратного потока, обеспечивающий при растопке сбор конденсата, его ширина аналогична такому же показателю в камере.
• Дымоход. Используется для отвода дыма, выполняется в виде квадрата, круга или овала. 1-2 задвижки, расположенные по длине конструкции, регулируют тягу, они же предотвращают вентиляцию при простое.
• Портал. Входное окружение топливника, ограничивает рабочую зону и является элементом декорации.

У портала могут быть различные формы, итоговый вариант связан со стилем оформления.

В английском, французском, старогерманском, минимализме и хай-теке используется п-образный портал. Д-образный присущ современному модерну и кантри. У него может быть любой вид: груши, птичьего гнезда, бочонка и пр.

Камин кирпичный выбирается не только по внешнему виду, но и месту будущего расположения. Разница по типу конструкции изделия представлена:

• закрытым или встроенным — не выступает за линию стены, встраивается в углубления или специальные ниши, заранее спроектированные;
• полуоткрытым — выходит за границу межкомнатной перегородки частично;
• проемный — угловое исполнение, позволяющее обогревать одновременно 2 комнаты;
• настенный — не обладает собственной точкой опоры, крепится в углу или на стене, отличается небольшим объемом;
• открытым.

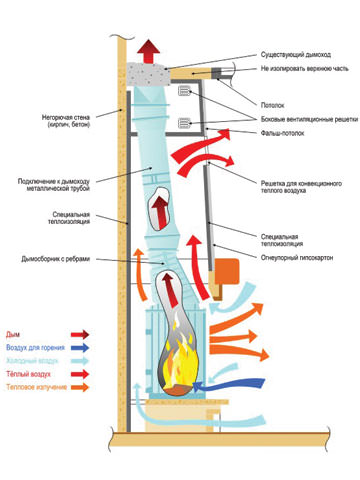

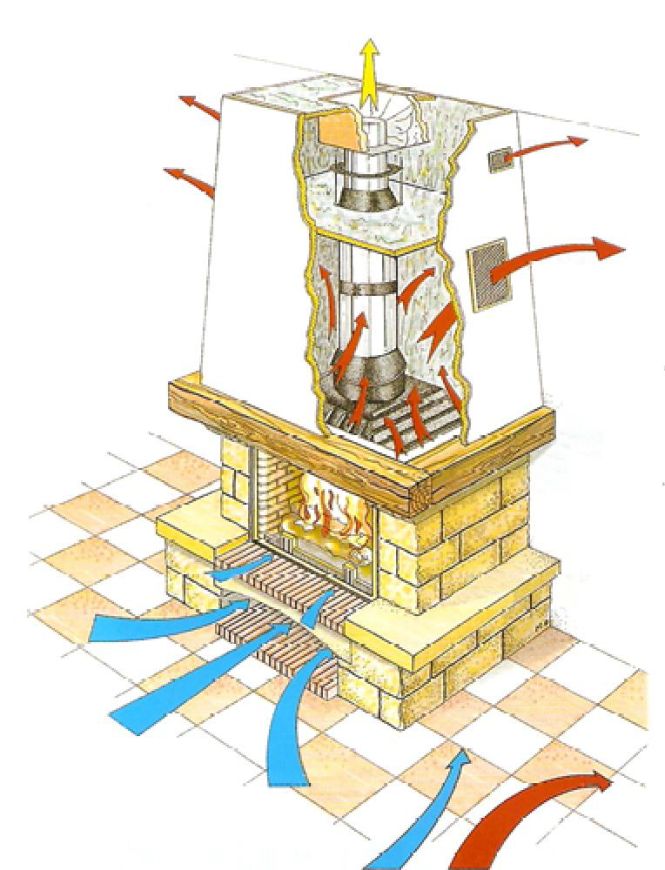

Принцип работы оборудования простейший. Тепло распространяется по комнате за счет энергии огня и нагревательных элементов структуры, что вызывает минимальное передвижение конвекционных потоков.

Из-за большого объема дымохода снижается риск проникновения в дом углекислого газа. Тяга в нем не меньше 0,25 м/с, что соответствует необходимой скорости движения воздуха по трубе. Показатель теплоотдачи мизерный — не выше 20 %, остальное тепло уходит на улицу.

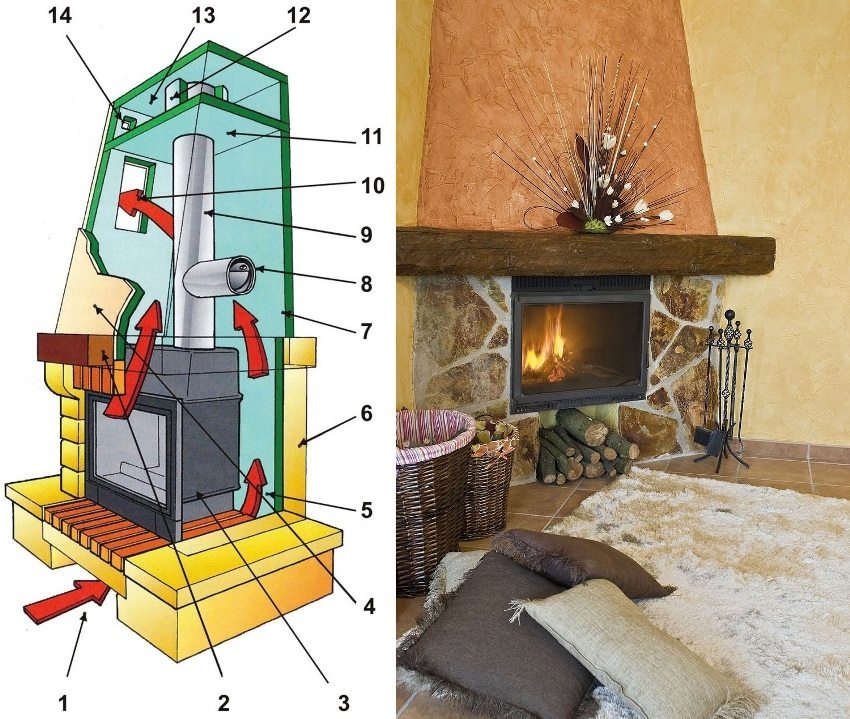

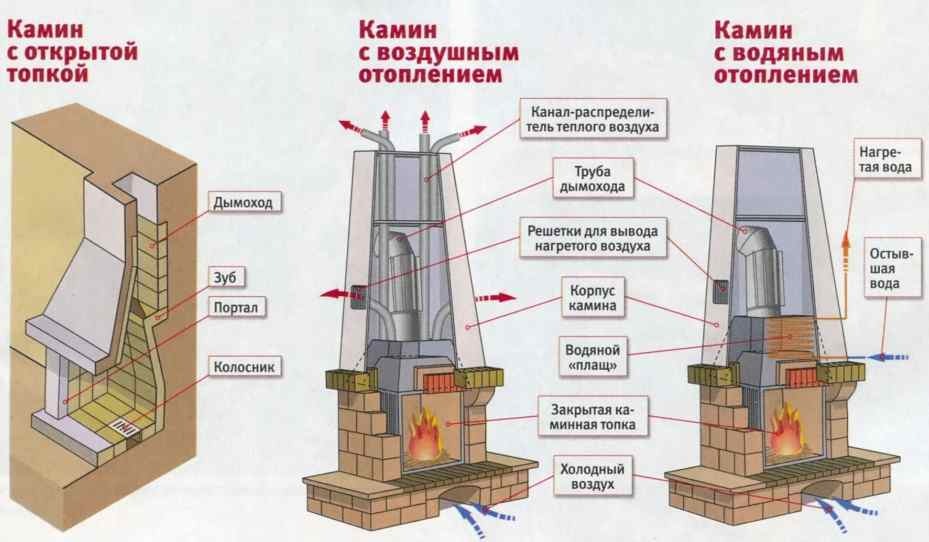

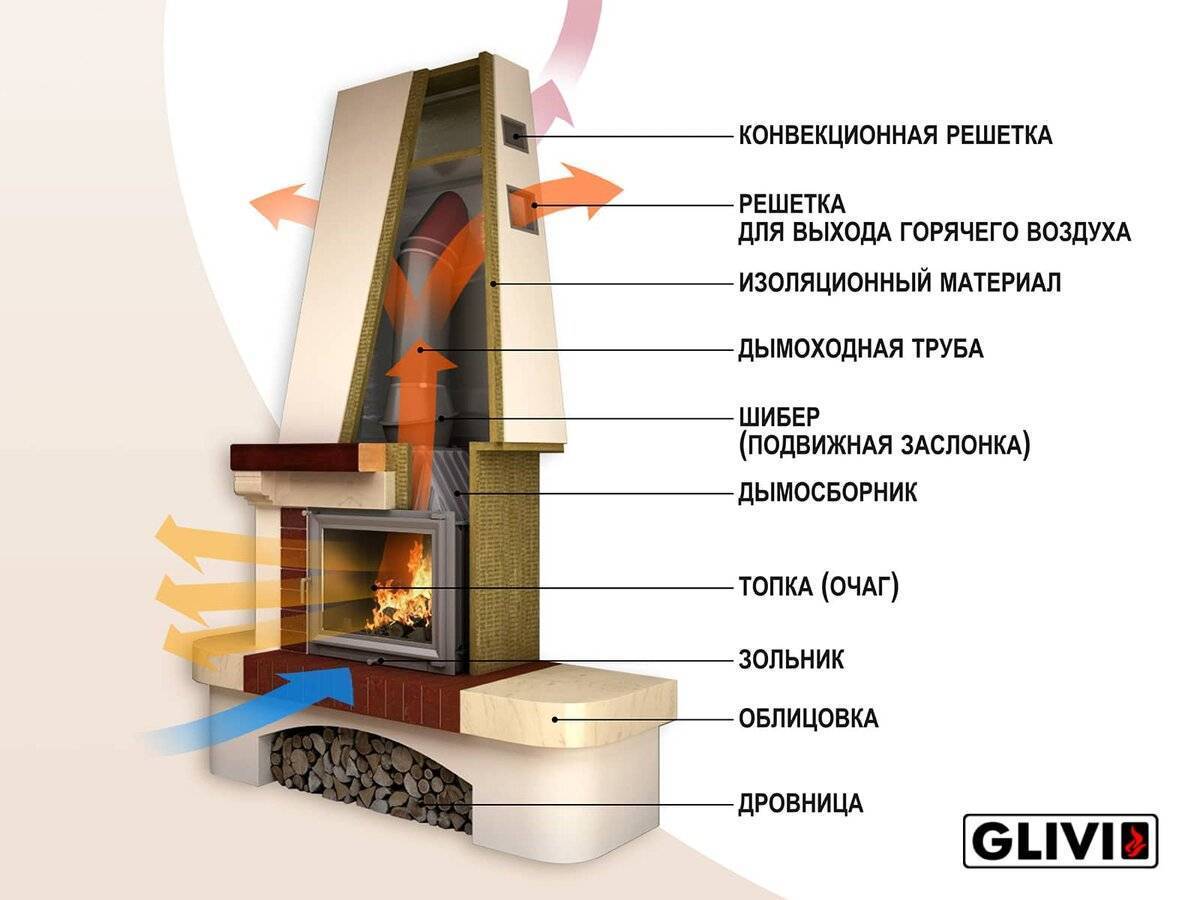

Один из каминов в разрезе

Какой дымоход лучше?

Дымоходы отличаются не только по размеру и форме сечения, но и по материалам.

Дымоходы для печей и каминов

Кирпичный дымоход

Традиционно для строительства дымохода используют красный полнотелый кирпич. Работать с более дешевым материалом — силикатным кирпичом категорически запрещается — такой дымоход лопнет при первой же топке. Красный кирпич прочный, огнеупорный и долговечный, при качественной кладке служит наравне со зданием — около 150 лет Но дымоход, сложенный из него, имеет неудобную квадратную форму. Поскольку дым поднимается по спирали, в углах конструкции возникают холодные потоки воздуха. Это ведет к конденсату и скоплению в углах сажи, разрушающих материал.

Проект кирпичного дымохода в многоэтажном доме

Проект кирпичного дымохода в многоэтажном доме

Проект кирпичного дымохода в многоэтажном доме

Еще один существенный недостаток — сложность монтажа. Крайне трудно построить кирпичный дымоход с идеально ровными и гладкими стенками. Работа занимает много времени и является наиболее дорогостоящей. Стоимость кладки дымохода — от 30 руб. за кирпич.

Старые дома, как правило, оборудованы кирпичным дымоходом. Перед установкой камина нужно пригласить пожарную инспекцию, которая определит его состояние, требует он ремонта или нет. Если не устраивает месторасположение дымохода, рядом можно проложить новый внутренний или установить внешний, который крепится к стене дома. Чтобы обеспечить хорошую тягу камину, высота дымохода должна быть минимум 4 м.

Стальной дымоход

Более современный и удобный вариант — стальной дымоход. Благодаря круглому сечению дым по нему поднимается равномерно, не задерживаясь. Благодаря двухслойному утеплению на внутренней поверхности дымохода не образуется конденсат. Материал, легкий, стойкий к высоким температурам, коррозии, прочный и простой, монтируется на кронштейнах. С его установкой под силу справиться одному человеку. По стоимости материалов он несколько дороже кирпичного, но зато выигрывает на монтаже. Нередко, чтобы улучшить эксплуатационные характеристики кирпичных дымоходов, внутрь помещают стальную вставку с круглым сечением. Роль утеплителя в этом случае выполняют кирпичные стенки. Срок службы стального дымохода -15 лет. Стоимость стального дымохода — 17000 (диаметр -150 мм, длина — 4м). Монтаж — 15000 руб.

Стальной дымоход

Керамический дымоход

Самый лучший и надежный вид дымохода — керамический. Это многослойная конструкция. Круглая керамическая труба помещена в отдельный блок из керамзита, между которыми проложен слой базальтового утеплителя. Собирается дымоход из элементов, скрепляемых клеем. Шамотная конструкция в отличие от кирпичной и стальной, заказываемых любого сечения, выпускается строго установленных размеров — от 12 до 20 см. Производители дают гарантию на материал не менее 30 лет. Стоимость керамического дымохода — 24 600 руб. (диаметр -140 мм, длина — 5 м). Монтаж — 15000 руб.

Керамический дымоход Effe2 Domus

Керамический дымоход Effe2 Domus

Керамический дымоход Effe2 Domus

Основные критерии при выборе

При выборе камина нужно учитывать вид топлива, площадь и планировку помещения, вес установки

Выбирая камины для квартиры, следует учитывать ряд факторов эстетической, технической и юридической направленности. Эти сооружения имеют специфическое устройство и требуют различного подхода к вопросам установки и последующей эксплуатации.

Основные параметры, на которые следует обращать внимание перед покупкой или изготовлением каминов своими руками:

• Вид топлива. Определяющую роль играет даже не его наличие и цена в регионе, а объем и токсичность продуктов горения. Если электрический очаг не производит никаких отходов, то при сгорании дров и газа образуется углекислый газ, что требует установки дымохода или вытяжки.
• Размер. Габариты изделия должны быть пропорциональны помещению, где оно будет установлено. В противном случае очаг или затеряется в интерьере, или будет смотреться громоздко и нелепо, затрудняя передвижение людей по комнате.
• Вес. В городских квартирах плиты перекрытия рассчитаны на определенную нагрузку. Ее превышение приведет к неравномерной усадке, вплоть до деформации стен и разрушению фундамента.
• Тип топки. В конструкциях открытого типа пламя ничем не закрыто, очаг от помещения отделяет только решетка. Такие камины красивы, экзотичны, но крайне опасны в пожарном отношении. Кроме этого, из-за плохой тяги всегда сохраняется риск задымления. Печи с закрытыми топками оборудованы распашными, раздвижными или откидными дверками. Решение вопроса с видимостью огня решается путем установки прозрачных дверок. Такие очаги абсолютно безопасны и более экономичны за счет установки устройств дожига топлива.
• Планировка помещения. От нее зависит выбор формы и объема камина. Для узких комнат хорошим выбором являются пристенные модели. Угловые сооружения подойдут для прихожих и небольших спален. Островные и подвесные конструкции будут отлично смотреться в просторных кухнях и гостиных.
• Внешнее оформление. Декор изделия подбирается в соответствии со стилем комнаты. При этом следует быть готовым к тому, что дизайн помещения может поменяться. Исходя из этого, целесообразно брать универсальные классические модели с четкими линиями и минимальной цветовой гаммой.
• Назначение. Если камин приобретается как элемент интерьера, лучше остановить выбор на изделиях с имитацией пламени и бутафорскими дровами. В продаже представлен широчайший выбор продукции, где огонь воспроизводится на мониторе или используется паровой генератор с подсветкой. Если очаг нужен для обогрева комнаты, лучше отдать предпочтение моделям с закрытой камерой, работающей на топливе с высокой теплоотдачей и оснащенной функцией длительного горения.

После сопоставления всех критериев остается убрать неприемлемые позиции и подобрать нужный вариант.

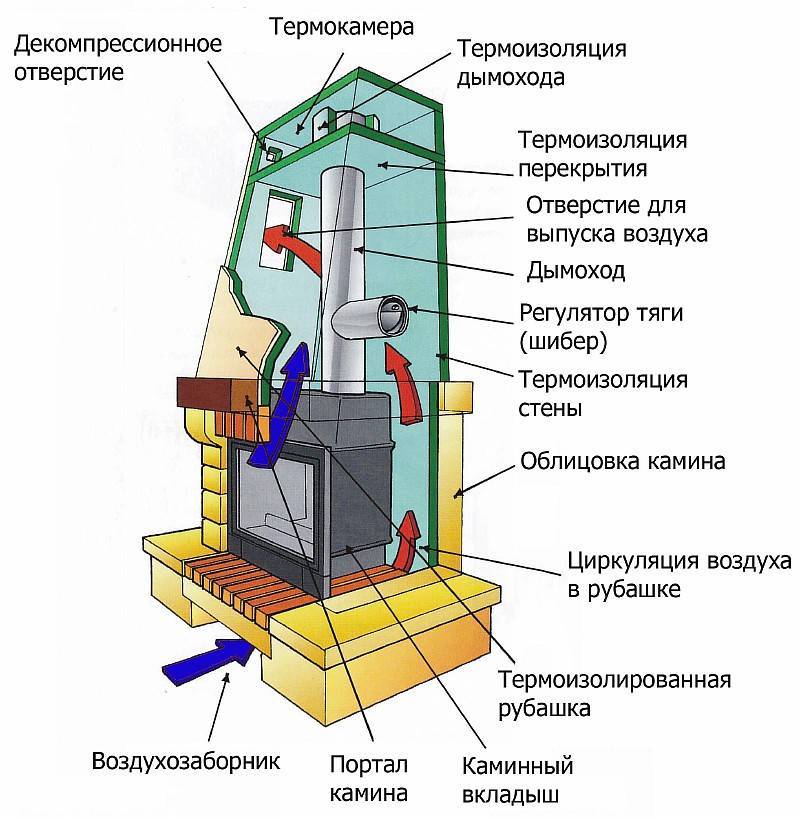

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

1. Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
2. Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.
3. Кладка основания (2 ряда укладываются сплошным кирпичом).

Под камина

1. Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
2. Установка зольника.
3. На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
4. Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.
5. Устанавливаем чугунную топку.

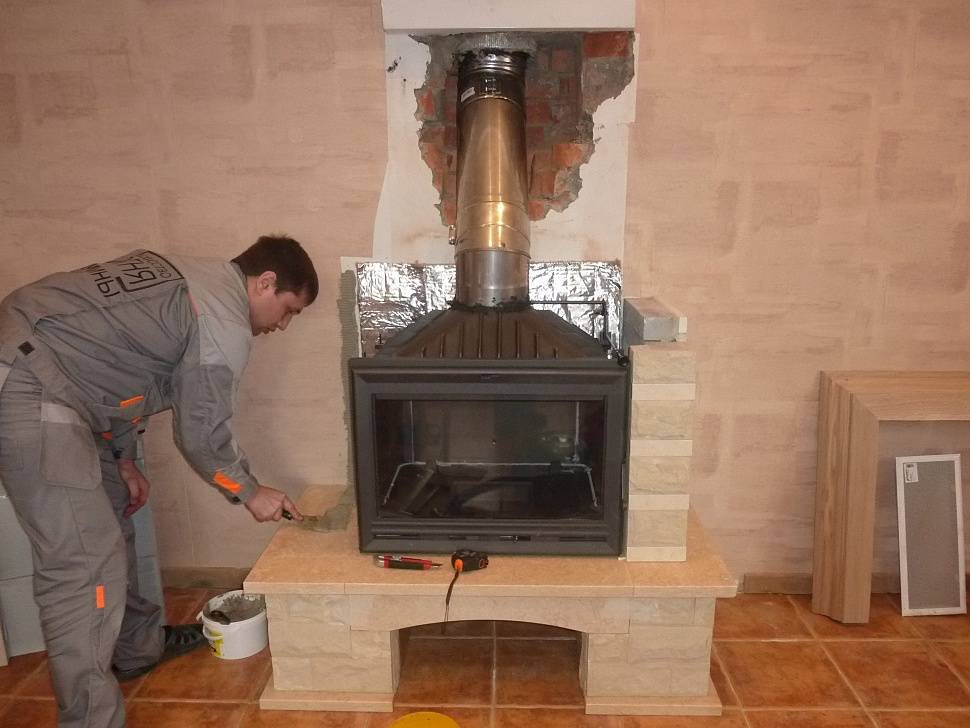

Установка чугунной топки

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Подсоединение трубы к патрубку топки

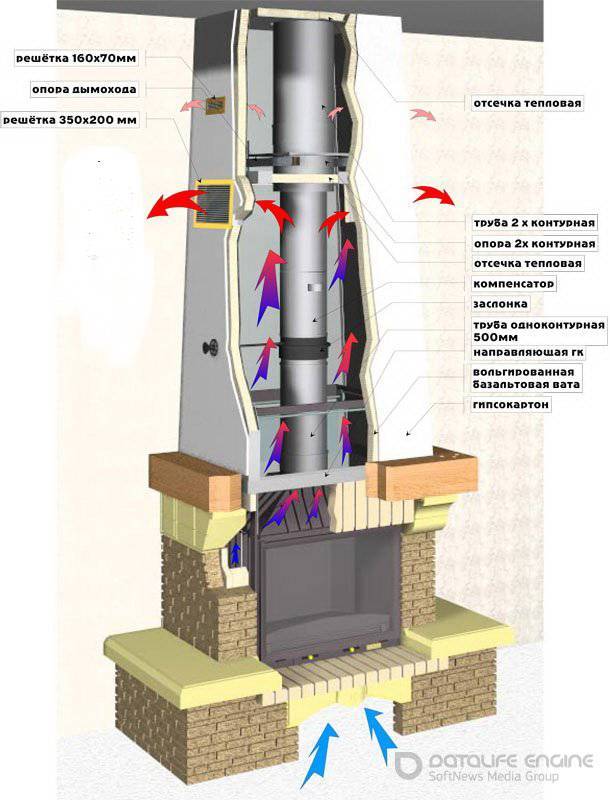

Монтаж дымоходной трубы из сэндвич-труб.

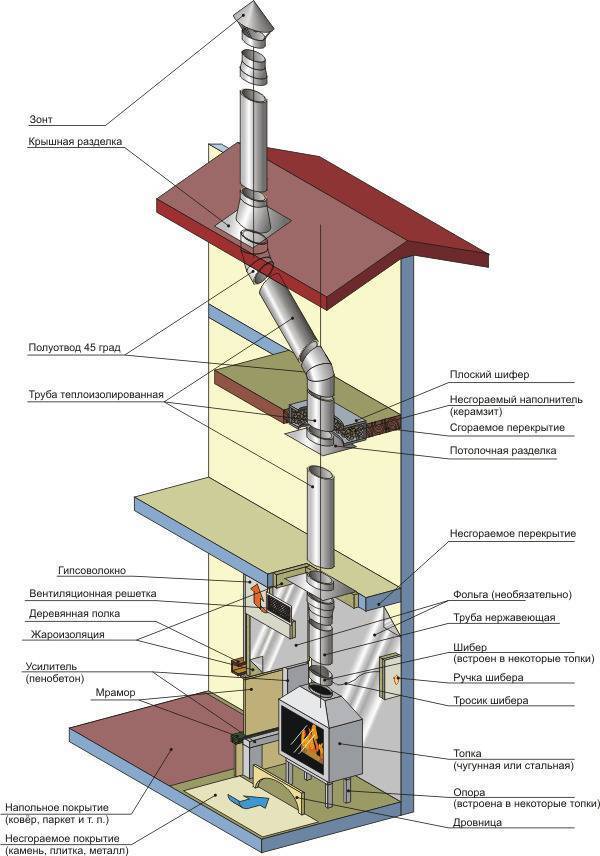

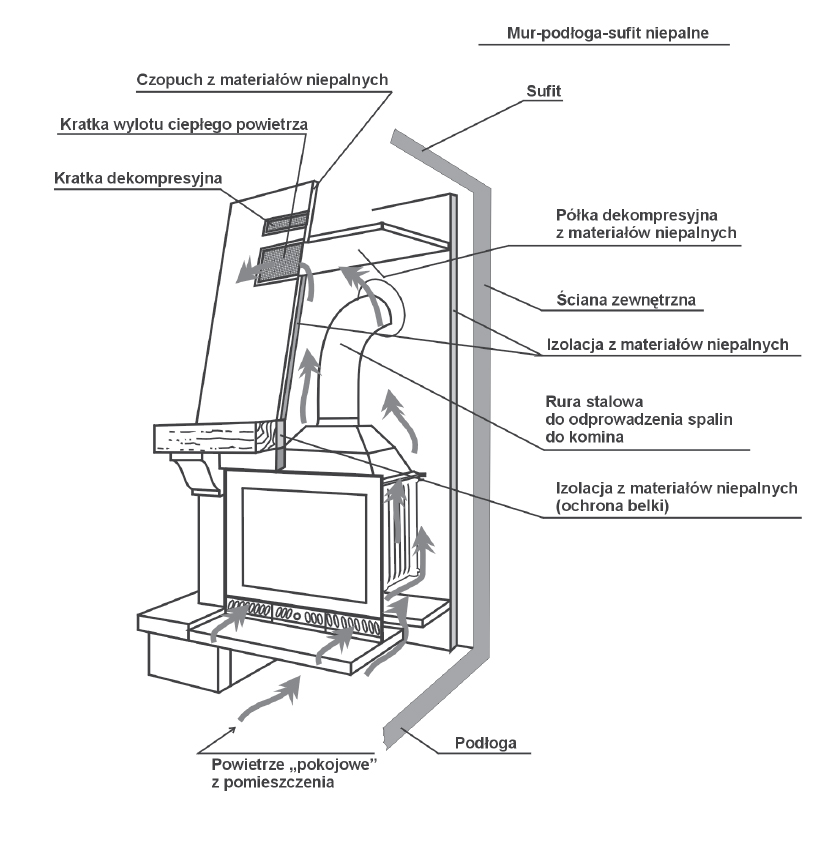

Схема для монтажа сэндвич труб

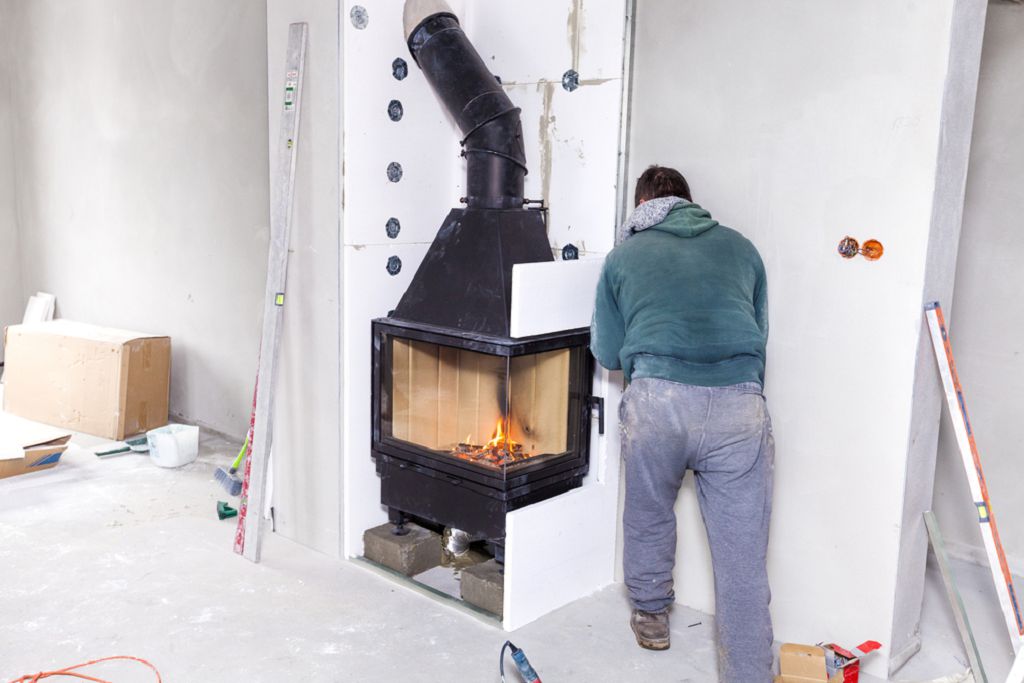

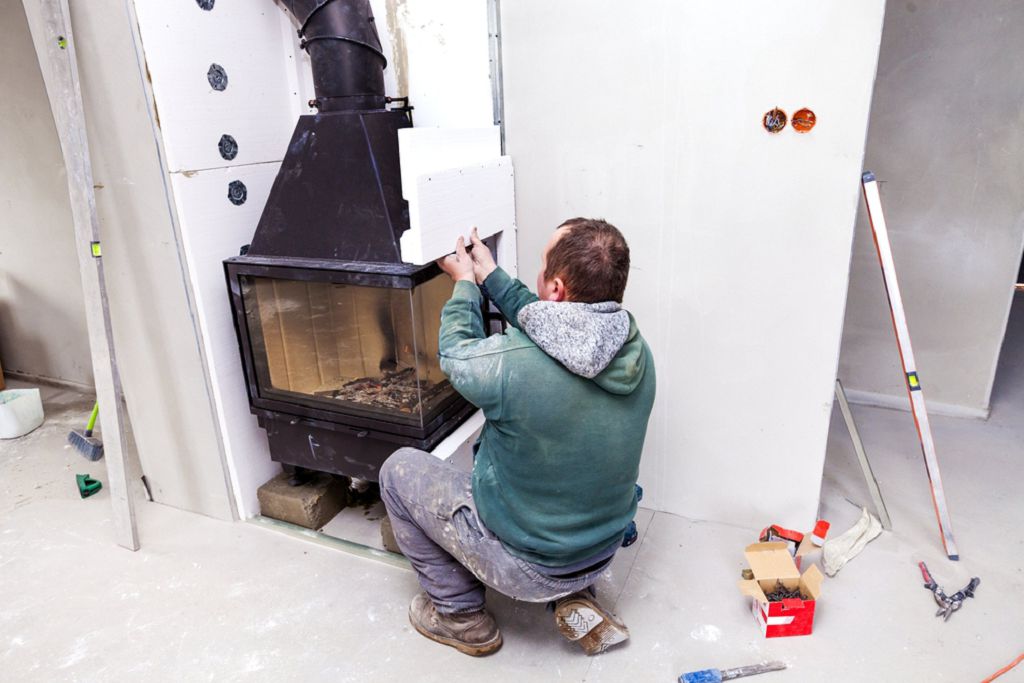

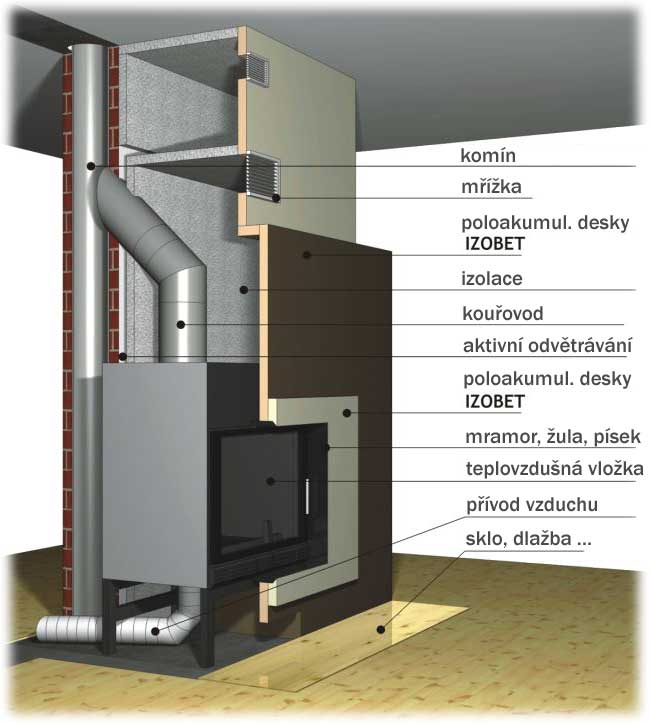

Обкладка топки кирпичом. После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

Обкладка чугунной топки кирпичом

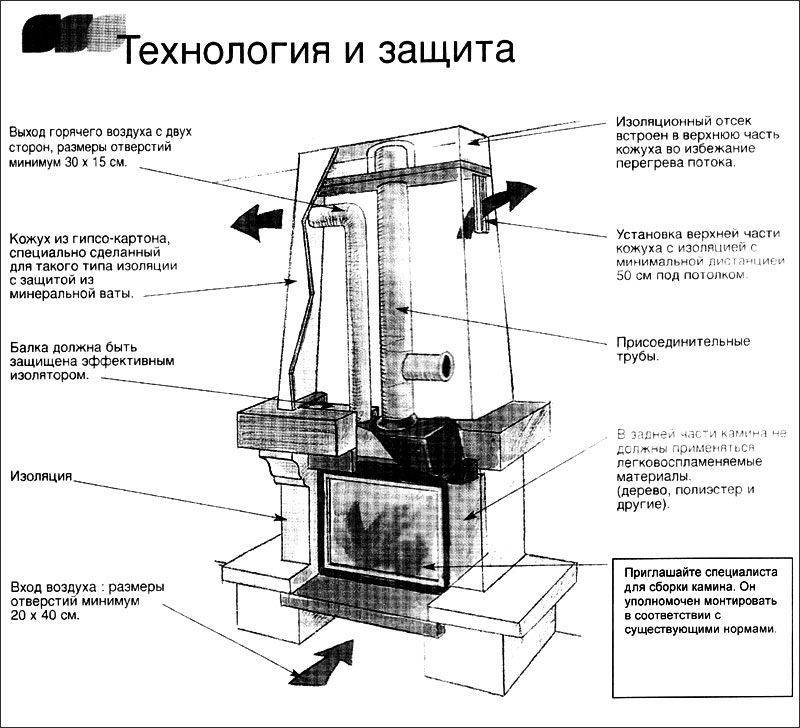

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу. Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

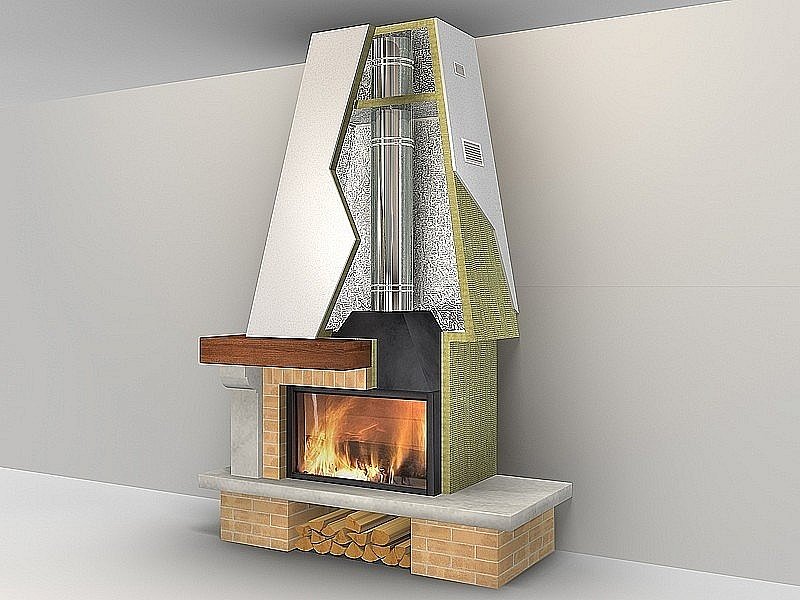

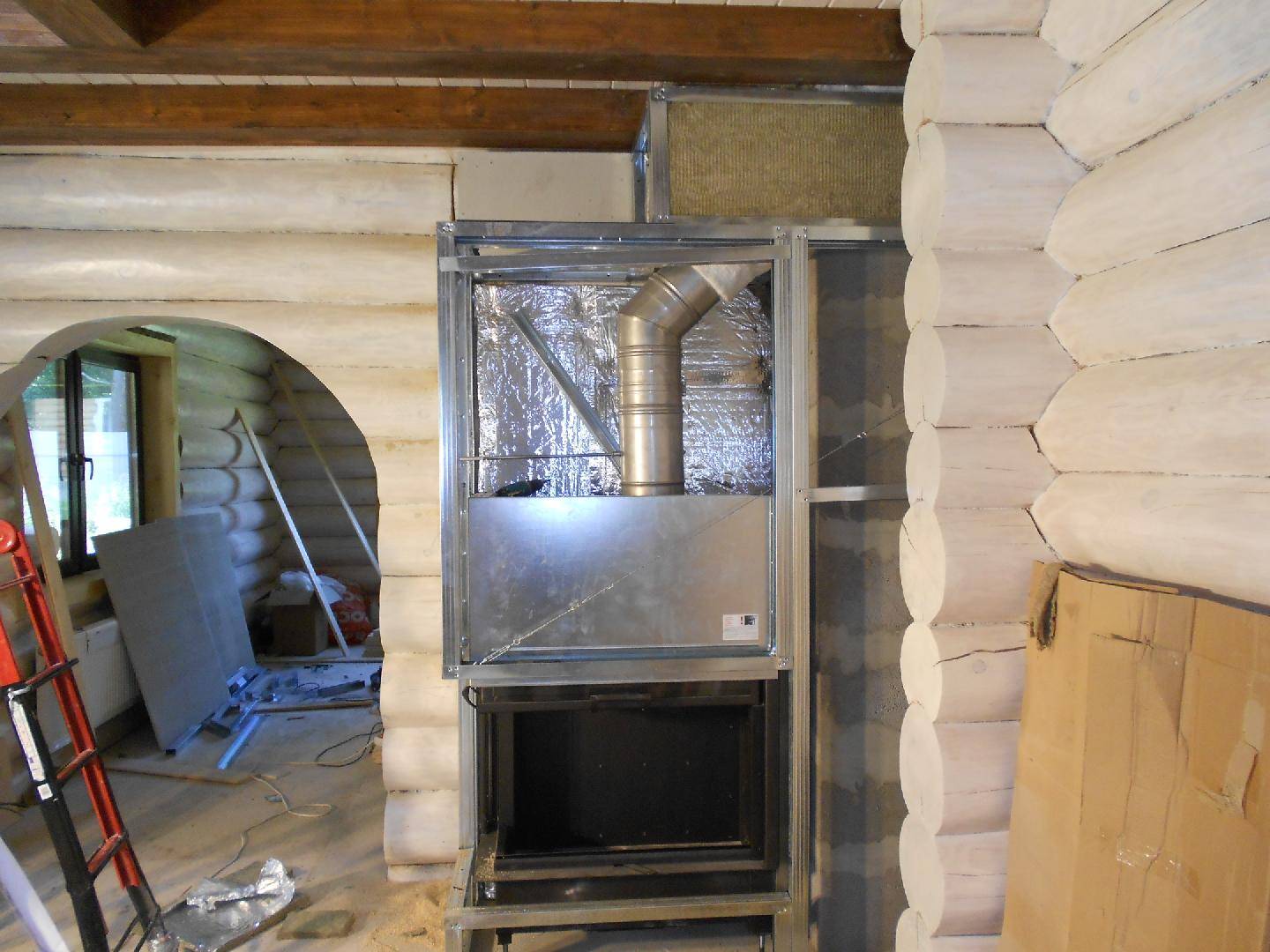

Портал вокруг дымоходной трубы

1. Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.
2. Внешнюю часть обшиваем гипсокартоном.

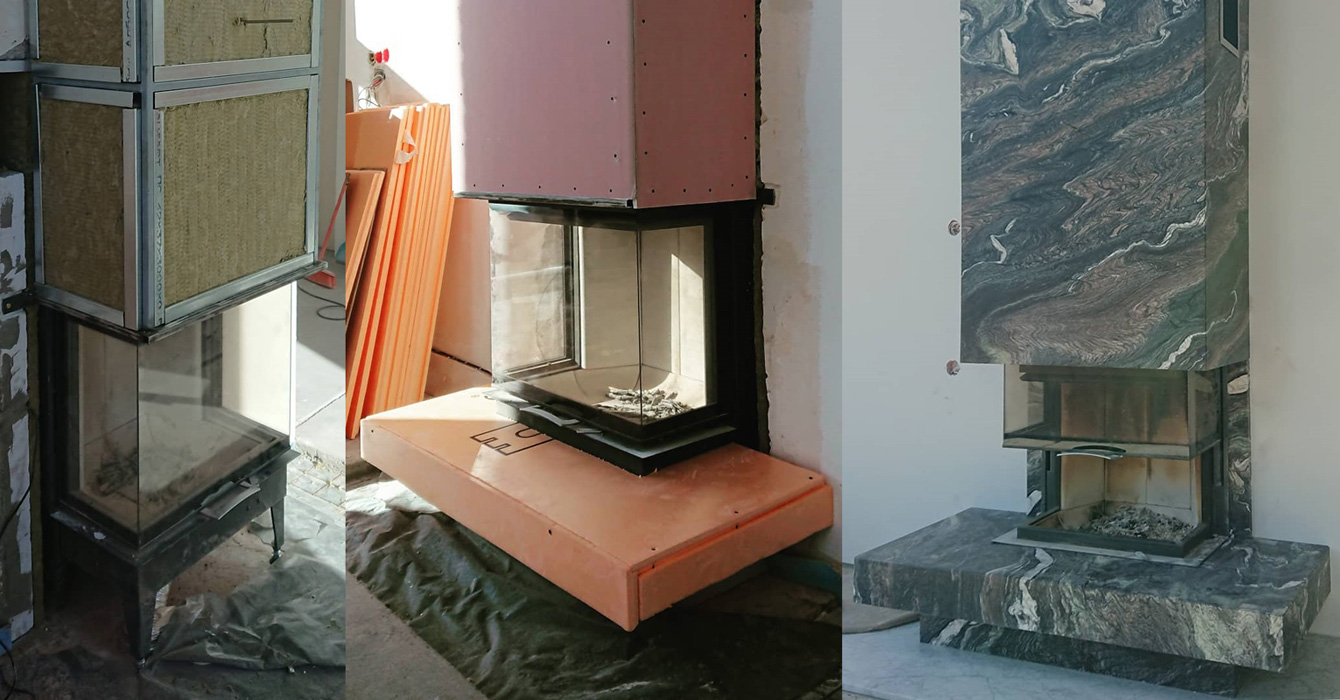

3. Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
4. Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

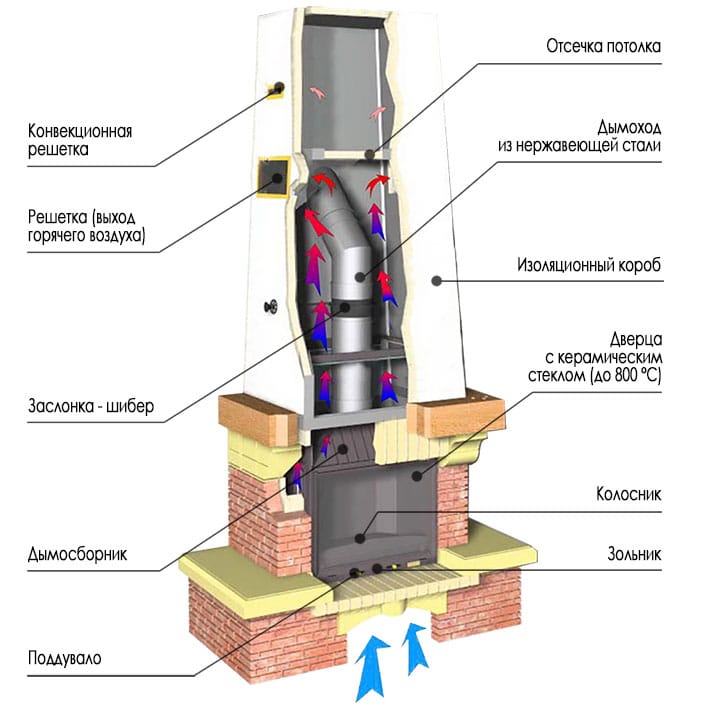

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

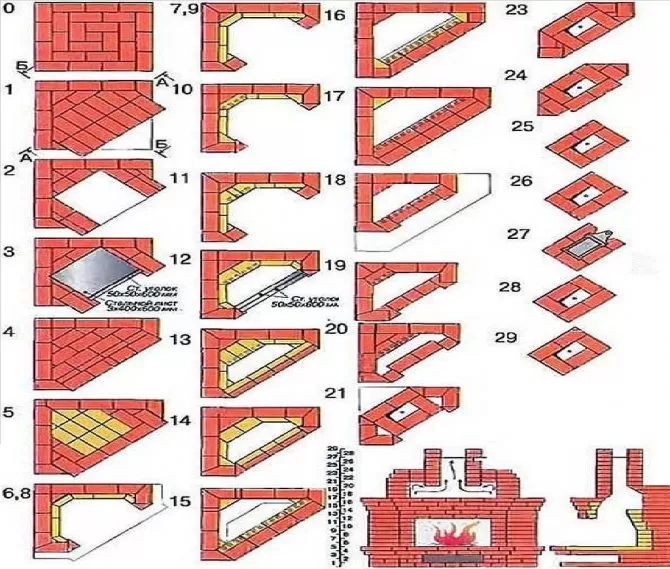

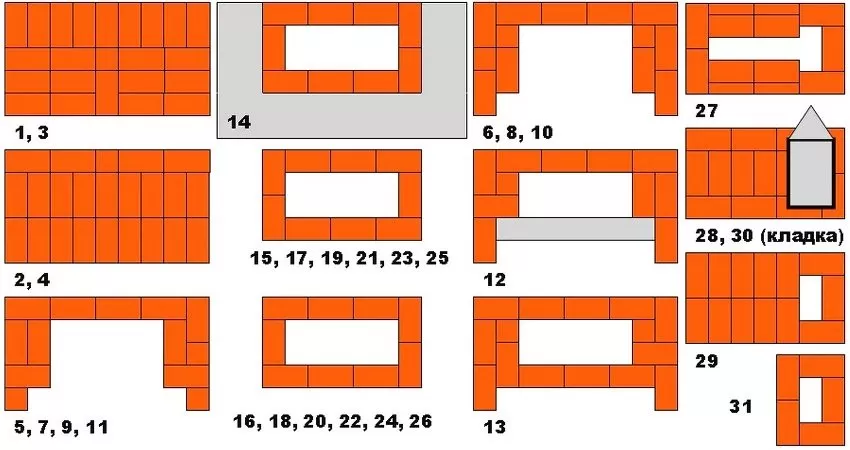

Готовые схемы-порядовки

Угловой вариант каминов устанавливается в небольших гостиных, спальнях — это позволяет сэкономить пространство и дополнительно обогреть комнату. Стандартный размер равен 1*1 м, внешние стенки выполняются из 200 единиц красного кирпича, на топку потребуется 100 штук огнеупорного.

Дополнительные компоненты представлены песком, глиной, цементом и бетоном

Пошаговый алгоритм порядовки

Простейшая схема не требует много строительного материала, оборудование может обогревать помещение объемом до 35 м2. Его габариты равны 65*115 см, для выполнения потребуется:

• керамический кирпич — 250 единиц;
• шамотный — 100 штук;
• печная глина — 2 мешка;
• сухой песок — 3-4 мешка;
• цемент — небольшое количество;
• стальной уголок — для свода топки;
• трубная заслонка.

Эскиз для новичка

Английский вариант, предназначенный для большой гостиной, требует опыта по работе с кирпичной кладкой и строго выполнения нормативов. Основные материалы представлены:

• красным керамическим кирпичом — 300 единиц;
• шамотным — 130 штук;
• огнеупорной складочной смесью — 2 мешка;
• карьерный песком — 4 мешка;
• стальной полосой и металлическим уголком — 3 метровых отрезка;
• печной дверкой — для очистки дымохода;
• заслонкой.

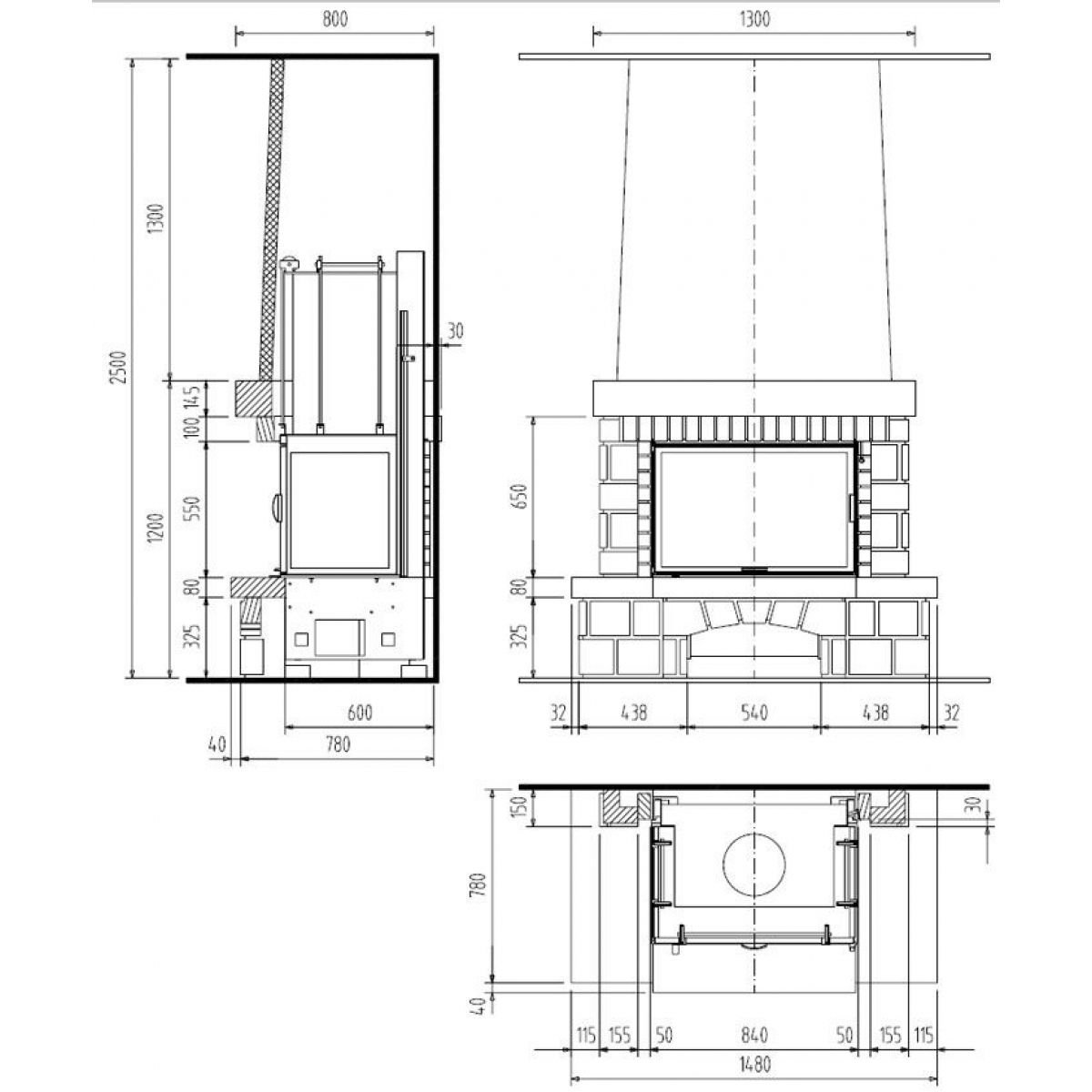

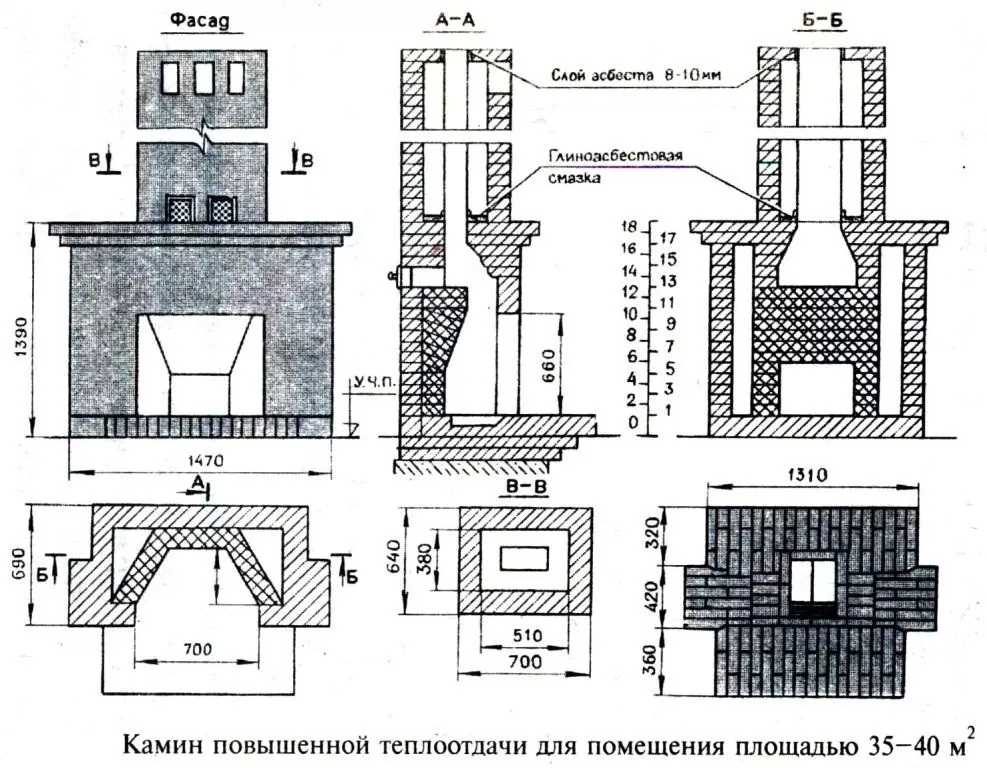

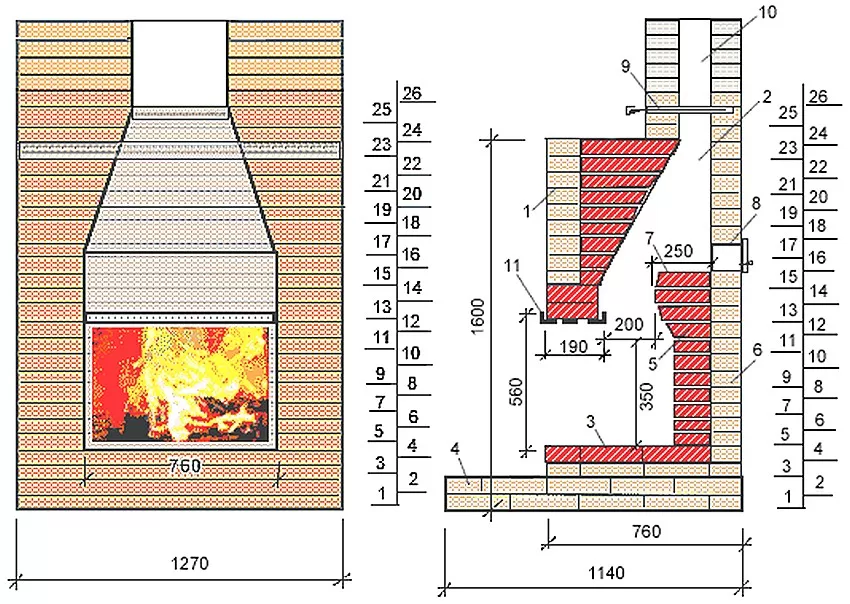

Чертеж английского камина

Документация на установку камина

На сегодняшний день в России не существует общего нормативного документа, определяющего, как установить камин в квартире. Вопрос регулируется лишь на региональном уровне. Например, в Москве разрешено устанавливать действующие камины на последних этажах домов, так как это не вызывает сложностей с выводом дымохода. Данное требование не распространяется на здания, в которых соответствующий канал предусмотрен проектом и находится в рабочем состоянии. Это могут быть либо старые, либо совсем новые дома.

• 1 из 1

На фото:

В Москве разрешено устанавливать действующие камины на последних этажах домов, так как это не вызывает сложностей с выводом дымохода. В иных городах России ситуация с разрешительными документами может быть иной.

Если вам повезло и в доме есть функционирующий дымоход, то следующим шагом станет получение разрешения от Инспекции по надзору за переустройством помещений в жилых домах (Мосжилинспекция). Необходимо представить план переустройства квартиры, проводки дымохода, его тепло- и гидроизоляции, а также указать все характеристики камина (см. СНиП 41-01-2003).

Выбрать модель и продумать ее размещение придется задолго до совершения покупки. При этом следует ориентироваться не только на внешний вид камина (топки), но и на технические параметры, прежде всего вес. Согласно СниП 2.01.07-85 максимально допустимая нагрузка на перекрытия в квартирах составляет 150 кг/м², поэтому от возведения каминов из кирпича придется отказаться сразу. Равно как и от сооружения мраморных порталов. Забудьте о большинстве готовых моделей, ведь чугун немногим легче камня. Да и вес дымохода тоже нужно учитывать: если он не крепится к потолку, то «давит» на пол.

Название документа	Что в нем должно содержаться?
Ситуационный план размещения жилого дома, где находится квартира	Выполняется в масштабе 1:2000. Должны быть нанесены расположения ближайшей жилой застройки с указанием этажности домов
Пояснительная записка	необходимо указать качественные и количественные характеристики вредных веществ, выбрасываемых в атмосферу при работе камина; предоставить результаты расчета загрязнения атмосферного воздуха на разных уровнях с учетом этажности близлежащих домов; указать высоту трубы дымохода над кровлей здания; указать вид топлива, применяемого в камине; предоставить данные по кратности использования камина в течение года;
Справка из Федеральной службы России по гидрометеорологии и мониторингу окружающей среды	Данные о фоновых концентрациях вредных веществ в районе расположения жилого дома.

Понятно, что собрать документацию без помощи посредников сложно — лучше обратиться к специалистам, которые помогут преодолеть ограничения на установку камина.

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Про вывод дымохода и печных труб

Если есть возможность лучше сделать кирпичный дымоход и для стальных печей. В этом случае, обложив стальную трубу кирпичом, получается дополнительная поверхность отопления помещения. Кирпич будет нагреваться от температуры выходящих газов и постепенно отдавать тепло помещению. Эта конструкция предохранит хозяев от ожогов при касании трубы. Внутренняя поверхность стальной трубы гладкая, поэтому снижается риск быстрого отложения толстого слоя сажи и частых чисток каналов.

Возле плиты перекрытия можно переходить на сэндвич–трубы или простые стальные. В плите перекрытия делается отверстие, в него проводится отрезок дымохода. Затем это место обматывается слоем минеральной ваты или другого теплоизоляционным материалом и закрывается слоем декоративной отделки.

Все детали через определенное расстояние фиксируются к стене с помощью хомутов с саморезами. Для выхода через крышу потребуется сделать в ней отверстие и установить специальную муфту или обмотав слоем теплоизоляции. С внутренней стороны отверстие заделывается монтажной пеной или жаростойкими герметиками. С наружной используется слой герметика и основного покрытия крыши.

Труба дымохода выводится над коньком крыши на расстояние от 1000 мм и закрывается защитным козырьком. Если дымоход выходит недалеко от стены, верхний срез трубы должен находиться на линии отклонения по горизонтали от конька на 100.
