Монтаж потолка Армстронг: устройство и виды, плюсы и минусы, технология

Технические характеристики

Выбирая потолки армстронг, обращают внимание на следующие показатели:

Светоотражение — в отдельных моделях плит уровень достигает 85%, что позволяет экономить на освещении до 25% электроэнергии. Лучше всего отражают свет гладкие белые плиты Plain, Retail Board, Scala Winter.
Звукопоглощение — означает преображение звуковой энергии в тепловую (делится на классы А — Е). Наивысшим показателем характеризуются плиты ОР пониженной плотности;
Теплопроводность — 0,056 Вт/м*°С.
Звукоизоляция (распределение звука) — уменьшают звукопередачу между соседними комнатами на 43db. Особенно эффективны акустические потолки.
Влагостойкость — 70-99%. Для помещений вроде кухни, ванной выбирают панели с показателем не менее 95%. Такой потолок не деформируется, сохраняет плоскость. Повышенной устойчивостью к влаге обладают панели Duna Supreme, Newtone, Bioguard.
Пожарная безопасность — от КМ0 до КМ3. Их применение зависит от класса помещения. Изделия Ceramoguard, Newtone полностью негорючие и устанавливаются даже на путях эвакуации.
Воздухопроницаемость — различают два класса изделий: А (высокий) — до 25х10-3 кг/м² час Па и Б (низкий) — более 25х10-3 кг/м² час Па.

Большинство технических характеристик указываются в сертификатах к панелям.

Технология монтажа

Перед тем как собирать Армстронг, на стенах нужно отбить уровни, чтобы дальнейшая работа проходила без осложнений. Для этого применяется лазерный уровень. Начинают разметку от самого низкого угла чернового потолка. В углу вниз откладывают среднее значение длины подвеса, чтобы его можно было свободно регулировать вверх и вниз. От этого места в обоих направлениях по стенам откладывают линии до углов, а затем продолжают их на сопряженных с ними стенах. В последнем углу линии должны соединиться в одной точке.

Далее переходят к установке пристенного L-образного профиля Армстронг. Его закрепляют на дюбелях с саморезами или анкерами с отступом в 50 см. При этом полка расположена снизу. Она должна совпадать с линией разметки на стене. При прохождении через угол полочку профиля нужно надрезать и изогнуть его.

Следующим шагом крепят подвесы для потолка Армстронг, на которые в дальнейшем будут фиксироваться несущие профили. Места крепления профилей лучше заранее отметить на стенах. Подвесы крепят по направлению короткой стены на расстоянии 120 см между ними. Чтобы было удобнее работать, стоит выполнить разметку согласно схеме монтажа потолка Армстронг. На потолке прочерчивают линии прохождения профиля, а на них отмечают места установки подвесов. В результате между ними должно быть расстояние не больше 1,2 м с каждой стороны, а также не более 60 см от крайних подвесов до любой стены. Фиксируют эти элементы саморезами с дюбелями или анкерами. В потолке просверливают отверстие и вставляют крепежный элемент в ушко штанги.

Если в потолке планируется монтаж тяжелых светильников или коробов вентиляции, для них нужны отдельные подвесы. Их размещают со смещением относительно основных элементов для крепления каркаса. Поскольку крючок подвеса тоже занимает некоторое пространство, его стоит закрепить, слегка сместив в сторону относительно монтируемого элемента – примерно на 5-10 см.

Теперь переходят к монтажу несущих профилей по предварительно сделанной разметке. Закрепляют несущие профили на крючках подвесов за специальные отверстия в профилях. Края несущих планок должны ложиться на полки стеновых профилей. Если длины одного профиля недостаточно, его наращивают, используя стандартный замок. Излишки отрезают.

После этого нужно тщательно выровнять все профили по уровню. Для этого регулируют длину подвесов с помощью зажимов-бабочек. Для этого «бабочку» сжимают, передвигают штангу и крючок до требуемого положения, а затем отпускают зажим, чтобы зафиксировать длину. Горизонтальность потолка контролируют по туго натянутому шнуру и уровню.

Следующий этап – создание каркаса из продольных и поперечных профилей. Длинные продольные профили (120 см) фиксируют между несущими планками с отступами в 60 см. Возле стен расстояние лучше сделать симметричным с обеих сторон, либо таким, чтобы свести к минимуму подрезку крайних плит. Поперек продольных, также с шагом 60 см, закрепляют поперечные профили (короткие рейки 60 см длины). Для стыковки используют стандартные крепления.

Дальнейшая работа по устройству подвесного потолка Армстронг состоит в монтаже встраиваемых элементов в образовавшиеся ячейки каркаса. Если над чистовым потолком проходит электропроводка или вентиляционные воздуховоды, их необходимо вывести к месту дальнейшего подключения.

Как правило, вместе с подвесными потолками Армстронг используют светодиодные, растровые или люминесцентные осветительные приборы размером 59×59 см. Чтобы установить такой светильник, его нужно слегка наклонить и завести в ячейку по диагонали. Затем прибор поворачивают, совмещая с ячейкой, и укладывают на профили. Затем через соседнюю ячейку выполняют подключение светильника к электропитанию.

Некоторые предпочитают устанавливать точечные светильники. Такие осветительные приборы врезают непосредственно в плиту. В ней нужно вырезать отверстие подходящего диаметра, зафиксировать прибор и установить плиту на место. Сквозь соседнюю ячейку можно подключить светильник. Аналогичным образом устанавливают воздухозаборники для систем вентиляции.

Последний этап – заполнение ячеек каркаса плитами. Каждую плитку слегка наклоняют относительно ячейки и по диагонали заводят в пространство над каркасом. Затем плитку поворачивают так, чтобы она совпала с ячейкой по форме. Если сборка каркаса выполнена правильно, плиты ложатся без каких-либо усилий.

Монтажные работы своими руками

Для сборки и крепления подвесного потолка Армстронг необходимо обзавестись дрелью, набором крепежей (дюбелями или саморезами), измерительными приспособлениями (лазерным или водным уровнем, рулеткой, угольником). Разрезать профили можно при помощи ножниц по металлу, болгарки с режущим диском или ножовки по металлу.

Технология монтажа Армстронга выглядит следующим образом:

Разметка. Перед тем, как крепить потолок Армстронг, на стены необходимо нанести направляющие линии. Для этого обычно используют нивелир или строительный уровень.
Используя разметку, производят установку пристенного профиля. Он может иметь разную ширину полочек: необходимо использовать изделия одинакового с направляющими размера. Точки фиксации обычно размещают на дистанции 50 см друг от друга.
После установки пристенного профиля определяют длину несущего профиля и нарезают нужное число элементов. Следует понимать, что параметры комнаты не всегда будут кратными 60 см. Как показывает практика, последние в ряду панели обычно всегда нуждаются в подрезании. Учитывая этот момент, следует внести необходимые поправки в схему раскладки панелей на потолке: будет намного красивее, если «подрез» будет равномерно распределен на оба края. Слишком узких полосок вдоль стен лучше избегать.
Потолочная поверхность размечается линиями фиксации направляющих элементов. Их размещают с шагом 120 см: выходит так, что несущие профили будут уступать по своему количеству ячейкам. Ориентируясь на эти отметки, проводят установку подвесов на расстоянии 50 см друг от друга.
Подвесы используют для крепления несущего профиля с перфорацией: она нужна для заведения и прижимания крючка (так изделие крепче держится). Концы направляющих необходимо вставить внутрь пристенных элементов.
Установка поперечных планок длиной 120 см внутрь вырезов на несущих профилях приводит к образованию прямоугольной сетки 120х60 см.
Чтобы получить решетку 60х60 см, используется короткий поперечный профиль.
Далее нужно выставить подвесы таким образом, чтобы получить одноуровневую поверхность. Сделать это можно любым уровнем или нивелиром.
Готовую решетку оформляют декоративными панелями. При укладке их удобнее заводить торцом в ниши, аккуратно устанавливая на полки профиля. Перед работой нужно хорошо вымыть руки, чтобы не выпачкать поверхность плит. Для подрезания плит можно использовать острый строительный нож или ножовку по металлу, в зависимости от того, из чего они сделаны.

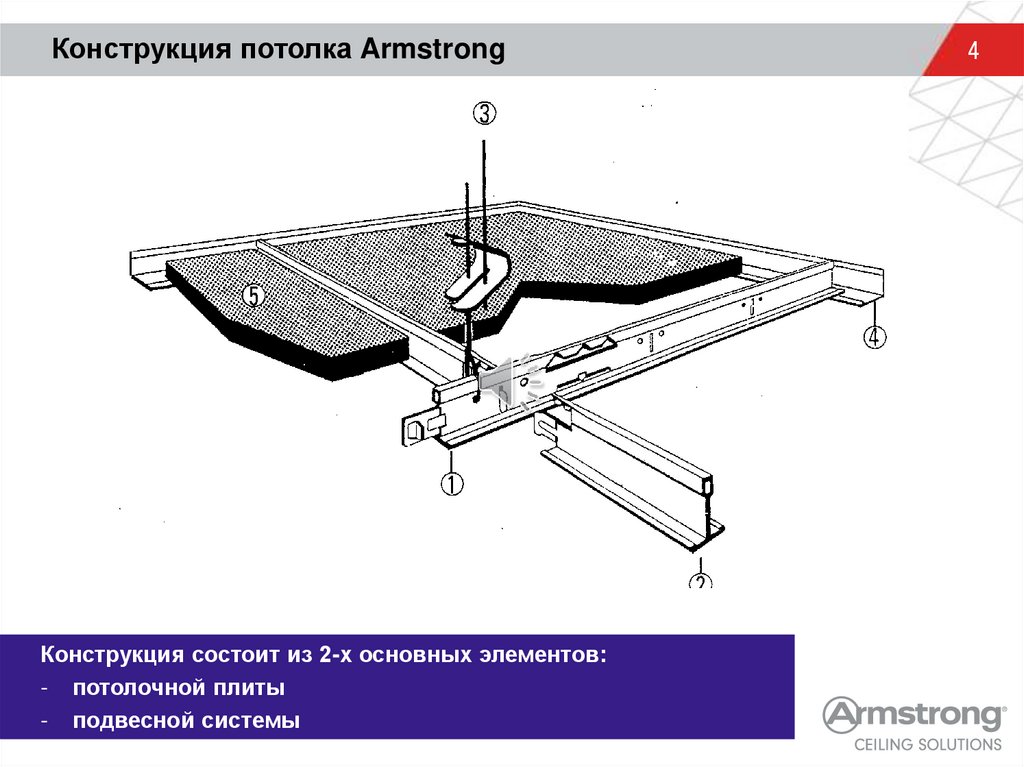

Конструктивные особенности такого потолка

Систему «Армстронг» образуют направляющие разных типов. Принцип монтажа таких конструкций ориентировочно один и тот же. Потребуются следующие элементы, чтобы собрать подвесную конструкцию.

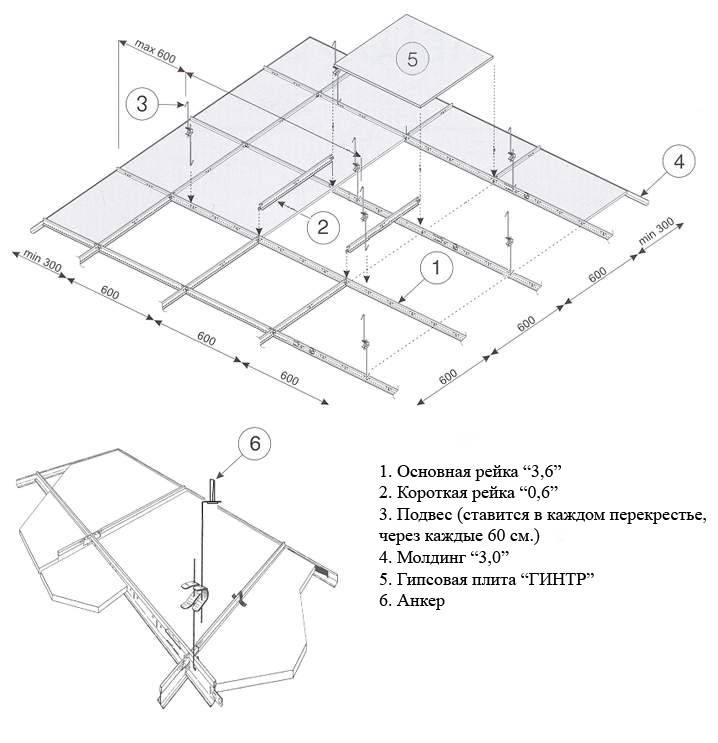

Устройство потолка Армстронг

Во-первых, плиты. Из них и будет сформирована декоративная поверхность потолка. Выпускаются плиты размерами:

60×60 см;
60×120 см.

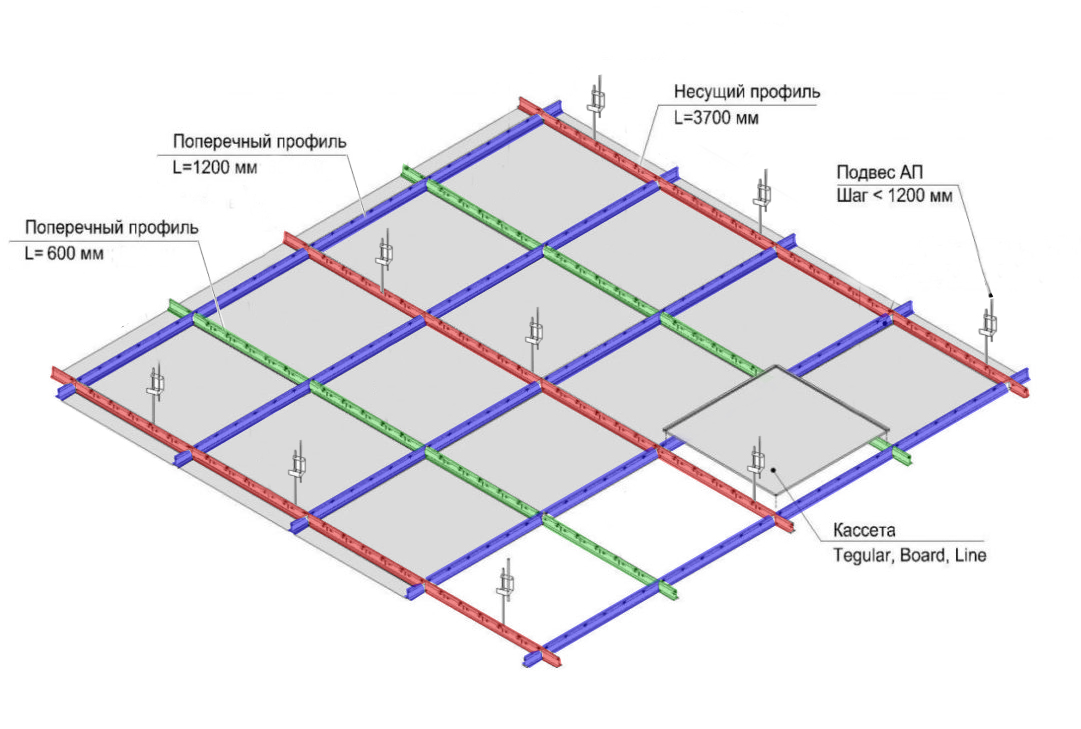

Во-вторых, Т-образные профили для изготовления каркаса. Встречаются маркировки Т15, Т24. Маркировка указывает на ширину поперечной полки (размеры в мм).

В продаже имеются несущие профили продольные, они и составляют основные элементы конструкции. Выпускаются такие изделия длиной до 360 см.

Между несущими профилями устанавливают поперечные перемычки. Их размеры стандартные – 60 см или 120 см.

Угловыми профилями поддерживаются края профилей и самой панели по периметру. Они закреплены на стене. Размер полок такой: 1,9 см × 2,4 см, а длина – 300 см.

В-третьих, чтобы удерживать конструкцию, используются подвесы. Строители применяют спицы, имеющие подпружиненные фиксаторы типа «бабочка». Этот элемент позволяет опускать подвесную систему на нужное расстояние от потолка.

Система «Армстронг» бывает нескольких разновидностей. Каждый вариант рассчитывает производитель. Здесь учитываются особенности поверхности, ведь на нее будет подвешиваться каркас.

Панель армстронг

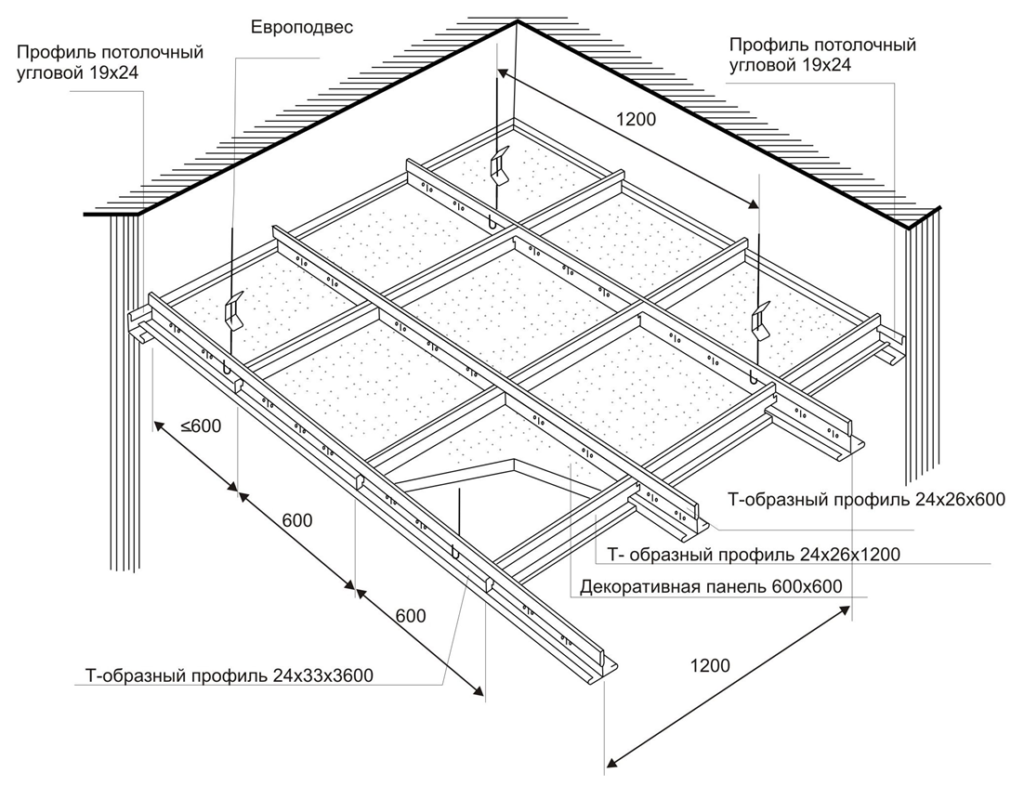

Готовится такая конструкция из таких заблаговременно закупленных материалов.

Угловой профиль. Его устанавливают на стенах, причем по всему периметру помещения.

Угловой профиль

Несущие профили. Их подвешивают к потолочному основанию. Края этих деталей опираются на угловые профили. Для вычисления их количества потребуется ширину помещения разделить на полосы, каждая по 60 см. От результата нужно будет отнять два угловых профиля, ведь они выполняют ту же функцию.

Несущий профиль

Вот пример. Ширина – 300 см. Согласно расчета, 300:60 = 5. Дальше, 5 – 2 = 3 шт. Это означает, что устанавливается 3 профиля Т-образных срединных с учетом обозначенного размера комнаты. Профили будут располагаться на стенах между угловыми рейками.

А 60-сантиметровые Т-образные рейки – это перемычки. Число таких перемычек, востребованное для укладки между двумя смежными несущими профилями, вычисляется тем же способом, что и количество цельных продольных элементов. Однако промежутков в этом случае будет 5.

Перемычки Т-образные

К примеру, облагораживается комната длиною 540 см. Ее делят по 60 см. Выходит 9. Вычитают 2. Окончательный результат – 7. Умножают 7 × 5 (рядов). Получается 35 штук.

Потолочный двухсоставной подвес, имеющий зажимную пружину. Такими элементами нужно будет запастись из расчёта 1 шт. на 1 м кв. Рассчитывают площадь потолка (та же квадратура, что и у пола), полученную цифру округляют до целого числа.

Приводится пример расчёта материала при размерах комнаты — 3×5,4 м. В этом случае нужно запастись для потолка:

подвесами – 16 шт.;
потолочными креплениями – 16 шт. (их выбирают с учетом материала потолка);
угловым профилем – 16,8 м;
несущими рейками – по 0,54 см 3 шт. (выпускают эти детали длиной 3,6 м, значит, потребуется использовать два составных элемента);
перемычками – 35 шт. по 60 см.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.Угловые профили высчитываются путем умножения периметра помещения на 3.Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15%!б(MISSING)ольше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

Устройство

Подвесная конструкция типа Армстронг проста и удобна при установке. Она состоит из стеновых уголков, профилей (несущих, угловых и поперечных), перемычек (они бывают длиной 0,6 м и 1,2). Этими составляющими формируется потолочная ячеистая структура. Размер ее клетки выдерживается 60 × 60 (120) см. В эти ячейки вставляются картонные плиты с теми же размерами.

В них кроме панелей, еще вставляются квадратные светильники и вентиляционные ходы, специально разработанные для таких потолков. Также не стоит забывать о подвесах, состоящих из штанги и крючка, крепежных узлов и забивных дюбелей. Для их монтажа необходимо использовать следующие инструменты:

плоскогубцев;
ножниц по металлу;
перфоратора;
молотка;
уровня (гидравлического для маленьких комнат, и лазерного для больших);
плоскогубцев;
трассера;
болгарки.

Как видим, устройство подвесного потолка типа Армстронг не представляет собой ничего сверхъестественного и его вполне можно выполнить самостоятельно, зная последовательность проводимых работ.

Установка потолка из гипсокартона сложный процесс. Узнайте как к профилю крепить панели без лишних усилий.

Идеи для дизайна потолка зала в доме в нашей статье .

Перед его проведением необходимо провести все коммуникации, чтобы затем не трогать уже готовый потолок. Предварительно подсчитывается количество требуемых материалов

Точно определяется ширина и длина комнаты, рассчитывается ее периметр, это важно, так как полученное число будет равно длине несущих профилей. Но их надо покупать с запасом, как и все остальные материалы

Затем определяется площадь потолка, от этой величины зависит минимальное количество плит

Прибрасывается их чистовой вес. Для расчетной массы до 6,5 кг на 1 м2 идут одна система, а если конструкция будет тяжелее 10 кг, то нужна другая, выдерживающая именно эту нагрузку

Затем определяется площадь потолка, от этой величины зависит минимальное количество плит. Прибрасывается их чистовой вес. Для расчетной массы до 6,5 кг на 1 м2 идут одна система, а если конструкция будет тяжелее 10 кг, то нужна другая, выдерживающая именно эту нагрузку.

Затем переходят непосредственно к монтажу:

Проводят разметку потолка с использованием уровня. С помощью трассера можно точно определить центр плоскости и от него распределить панели так, чтобы они шли симметрично. Следует сразу продумать в каких местах их надо подрезать. Лучше это делать вдоль стен и симметрично. Если не выдержать этого, то недостатки потолка будут бросаться в глаза.
Затем по размеченной линии приступают к крепежу стеновых уголков. А затем приходит черед устанавливать крепежные элементы. Предварительно собранные подвесы устанавливают по отчерченным на потолке параллельным линиям.
Через специальные отверстия к подвесам прикрепляются направляющие. После этого можно считать, что половина монтажа выполнена.
Затем в удлиненные прорези направляющих профилей вставляются дополнительные планки, выступающие в роли перемычек. Между ними выдерживается расстояние в 60 см. После этого уже получается сетка с размерами ячеек 60 × 120 см. Если выбранные плиты меньшего размера, то тогда добавляются планки меньшей длины, и в результате получаются квадратные секции со стороной в 60 см.
На завершающем этапе вставляются светильники, а затем картонные панели. Их установка производится последовательно. Вначале в ячейку вставляется одна, а потом следующая. Если некоторые из них попадают в меньшие ячейки, то их стороны подрезаются строительным ножом.

Более наглядно увидеть процесс вы можете на видео:

Проводить завершающие работы лучше в чистых строительных перчатках. Плиты очень маркие и их можно испачкать. Если они имеют рисунок, то надо в процессе установки следить, чтобы он совпадал.

Благодаря техническим характеристикам подвесных потолков типа Армстронг, а также их эксплуатационным свойствам они нашли применение во многих интерьерах. С помощью них можно осуществить любой замысел, а если что – то в процессе не понравиться, то его можно легко изменить. Демонтаж и установка не займет много времени. Данный потолок можно монтировать самому, только надо четко соблюдать последовательность этапов.

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

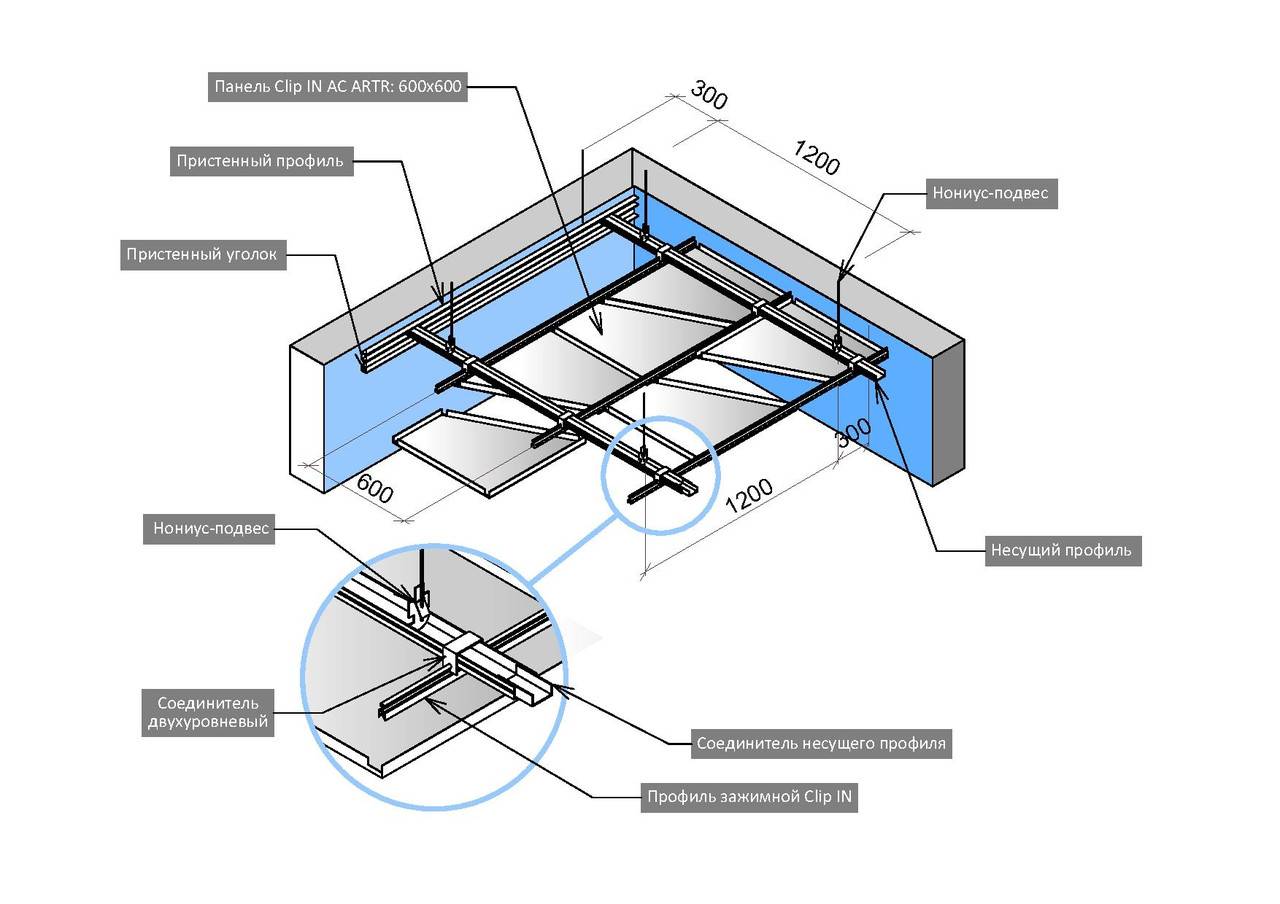

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют L-образными.

Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

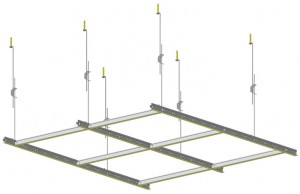

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

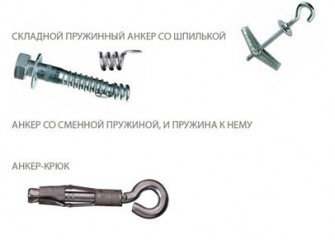

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Светодиодные — экономные

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.
Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.
Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками

Полезные советы

Разнообразие материалов, используемых для изготовления плит потолков «Армстронг», позволяет выбрать самую подходящую модель для каждого конкретного помещения. Конечно, можно воспользоваться универсальными полотнами, но от этого могут пострадать не только визуальные характеристики потолка, но и его функциональные особенности. Так, например, специалисты советуют использовать влагостойкие плиты в помещениях с повышенной влажностью: бассейны, спортзалы.

Панели, максимально поглощающие звук, будут уместны в больших торговых центрах, ресторанах и ночных клубах. Дизайнерские варианты наиболее предпочтительны для внутренней отделки частных домов с высокими потолками или культурно-массовых учреждений.

Приступая к монтажу подвесной системы «Армстронг», необходимо позаботиться о составлении подробной схемы сборки. В ней обязательно отобразить все основные составляющие каркаса нового потолка, прокладку коммуникаций, места для установки светильников и глухих плит. Это поможет как подобрать необходимое количество расходного материала, так и визуально оценить детали будущей конструкции.

Если появляется необходимость ремонта подвесного потолка, следует прибегнуть к основным правилам демонтажа:

в первую очередь снимаются глухие плиты;
вторым этапом является отключение всех электроприборов и снятие этих конструкций с потолка;
следующими снимаются продольные и поперечные профили;
последний этап демонтажа – снятие несущих направляющих.

Если в качестве помещения для такой конструкции вы выбрали квартиру, то тут следует сразу отказаться от стандартных европодвесов. Каким же образом тогда потолок будет крепиться? На помощь придут оцинкованные уголки с парой отверстий на саморезах, которые станут крепежными узлами.

В качестве подвесов необходимо использовать жгуты медной проволоки. Следует учитывать, что длина их также не должна превышать высоту промежутка между потолками. Таким образом, вы экономите до 5-7 см в высоте помещения. Но помните, что в этом случае гораздо сложнее будет устанавливать потолочные светильники и использовать это пространство в качестве своеобразного кабель-канала.

Инструкцию по монтажу потолка «Армстронг» смотрите в следующем видео.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

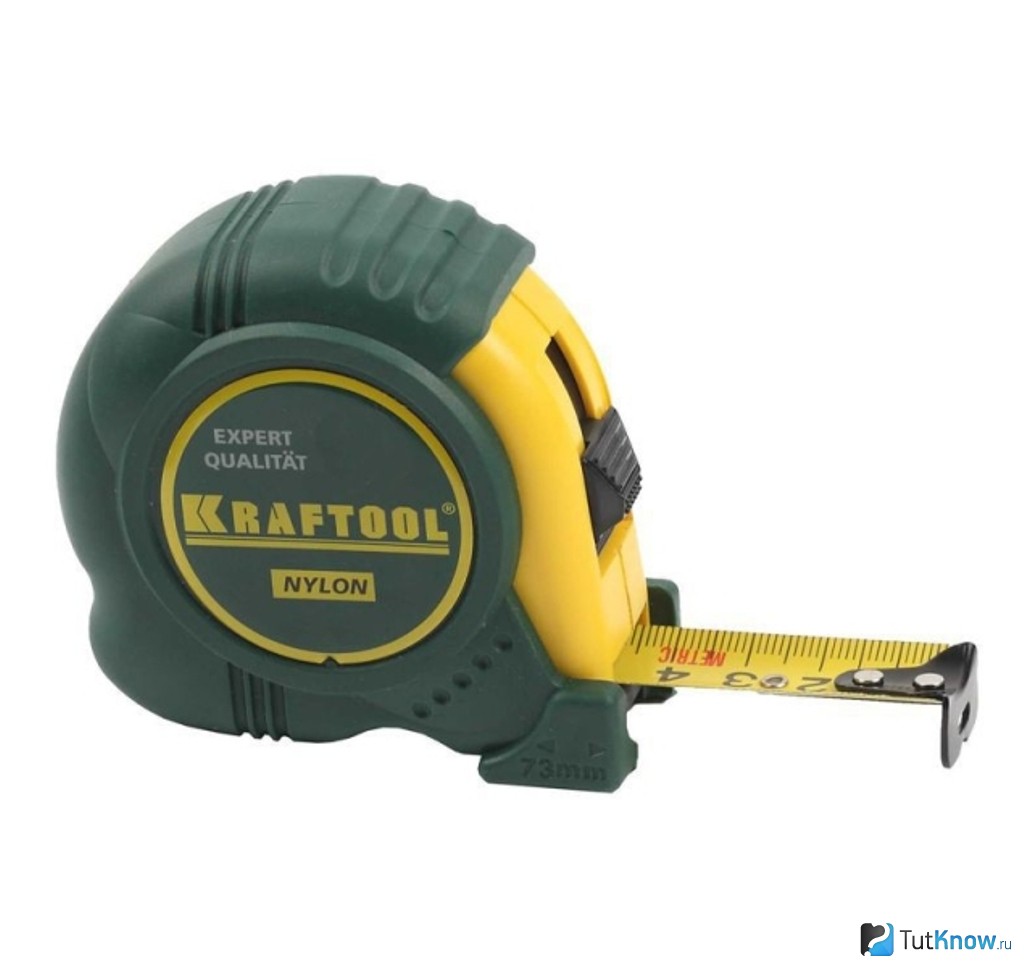

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.

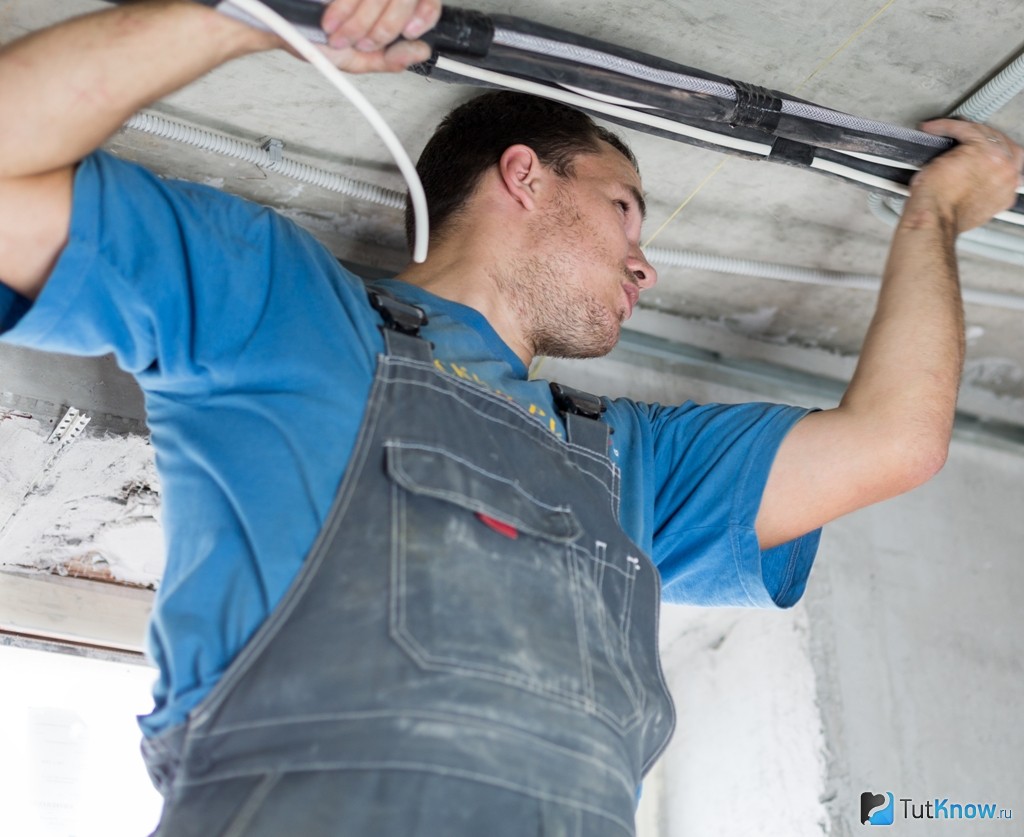

Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.

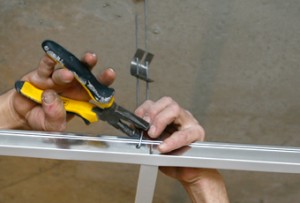

Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.

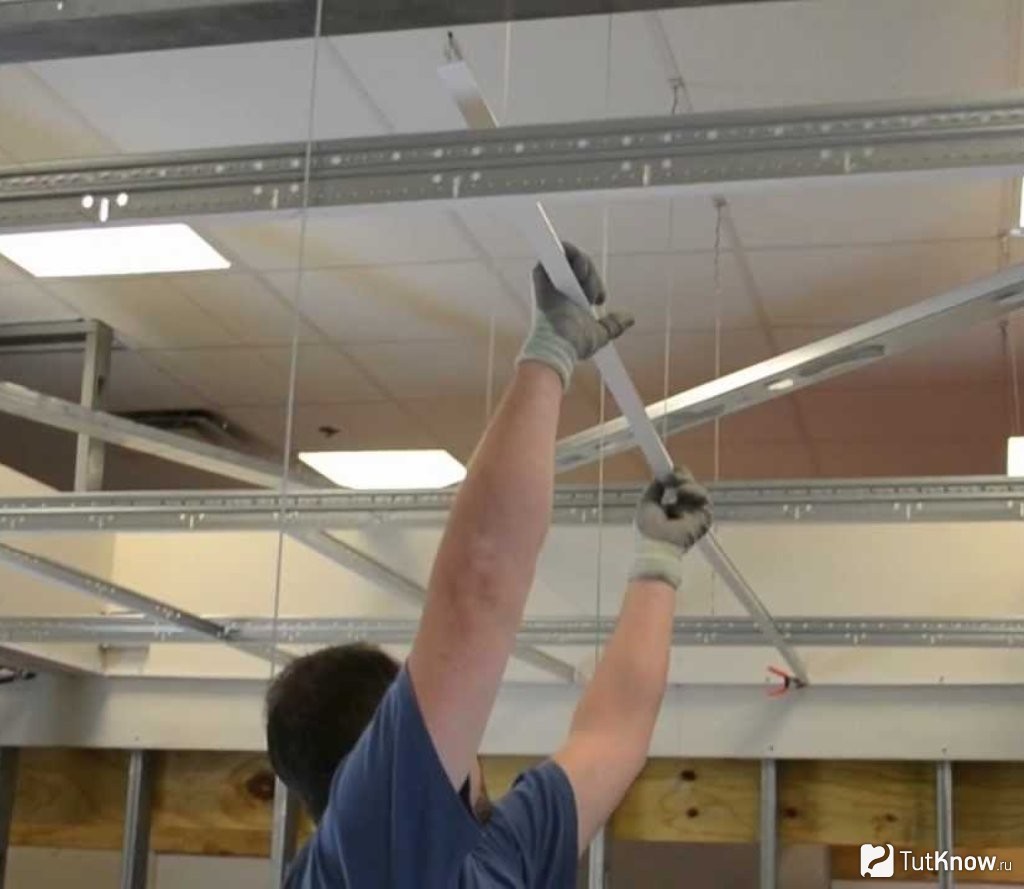

Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Достоинства и недостатки

Первоначально разрабатывались потолки Армстронг для использования в производственных, служебных и общественных помещениях. Но целый ряд отличных качеств привели к тому, что их используют еще и в частных домах и квартирах. Вот перечень свойств подвесных потолков типа Армстронг:

Невысокая цена. Это самый дешевый способ устроить подвесные потолки. Большое количество вариантов плит и профилей. Плиты могут быть не только белые матовые. Они есть металлические, окрашенные в разные цвета с разной степенью глянца. Есть стеклянные, зеркальные, оклеенные пленкой «под дерево» и т.п. Причем эти плиты легко сделать самостоятельно, получив уникальный дизайн. Легкий монтаж. Все операции во время монтажа элементарны, времени требуется минимум. Такой вариант подойдет для дома Высокая ремонтопригодность. При порче плиты ее просто вынимают и ставят новую. Потому, при закупке составляющих, берите плиты с запасом. Подвесной потолок отлично скрывают все коммуникации и позволяют организовать отличную вентиляцию — плиты очень часто имеют перфорацию. Даже если она монолитна, то просто лежит на каркасе, никакой герметичности нет и вентиляция запотолочного пространства хорошая. Система получается легкой — профили сделаны из алюминиевого сплава, плиты — из прессованных бумажных отходов разной толщины или легкого сплава.

Потолок Армстронг — действительно замечательный продукт. Видимо потому он так полюбился владельцам офисов, торговых центров, кинотеатров и т.д. Но есть и минусы. Первый — внешний вид такого потолка идеально подходит для офиса или общественного помещения, а вот в частных помещениях не все их воспринимают. Но это — дело вкуса. Второй — система подвесная и «съедает» высоту потолков, с которой у многих и так проблемы. Но если потолки более-менее нормальные, эту систему можно ставить. Вот и все минусы.

Как собрать потолок армстронг по диагонали. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

По длине комнаты обрезанный ряд относится к дальней от входа стене.
По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
