Крепление накладных светильников
Накладные светильники пользуются большой популярностью, поскольку создают точечное освещение. С его помощью легко разделять помещение на зоны и подчеркивать акценты в интерьере. Установку таких светильников, как правило, производят на потолок с гипсокартоновой накладкой или на натяжные потолки, а так же их часто монтируют в шкафы и полки.
Место для крепления точечных накладных светильников определяется заранее
Вся проводка прячется за потолочным покрытием, а потому ее не видно. Корпус накладного светильника также часто скрыт, что делает внешний вид потолка очень аккуратным.
Схема подключения на 220 В
Вы можете выполнить подключение своими руками, если поймете принципы построения и сборки схемы. Простейший способ – это запитать все точки от одного выключателя с одной клавишей. Светильники подключаются параллельно, то есть к каждому из них подключается два провода – фаза и ноль.
Схема соединений с одноклавишным выключателем
Чтобы разделить светильники на две группы нужно подключить схему к двухклавишному выключателю.
При монтаже светильников в подвесном потолке, разводка проводов происходит в пространстве между гипсокартонным листом и потолком, она получается скрытой от глаз и в то же время доступна для удобного монтажа и обслуживания.
Чтобы увеличить количество групп – установите еще один выключатель или пару, и аналогичным образом выполните разводку питающих кабелей.
Количество проводов зависит от количества групп. При этом через выключатель пускают фазный проводник, а нулевой провод обычно общий. Для этих целей подойдут марки кабелей ВВГ или NYM, а также ПВС и ШВВП. Количество жил и площадь поперечного сечения либо 2х1,5, либо 3х1,5. Кабель лучше прокладывать в пластиковой гофре, можно обойтись без неё, но гофра обеспечит дополнительную защиту от грызунов. Если к патронам светильников не подключены провода, то это подключение лучше выполнить термостойким проводом марки РКГМ либо надеть на обычные жилы защитную трубку из стекловолокна. Достаточно «хвостиков» длиной 15–20 см, а к ним уже подключать питающие фазу и ноль. Если есть такая возможность, то можно весь монтаж проводить проводом РКГМ, поскольку подвесные потолки чаще всего выполнены из горючих материалов – пластик, гипсокартон, МДФ и пр.
Также стоит отметить, что существует два вида параллельного подключения – шлейф и звезда. Схема подключения шлейфом выполняется так – питающие провода подключаются к первому светильнику, от него ко второму и так далее. Схема подключения звезды заключается в том, что все светильники отдельными проводами соединяются с приходящими проводами питания.
Достоинством шлейфа является экономия кабельной продукции. Недостатком то, что если провод отгорит от одного из светильников, скорее всего, приборы, подключенные после него, также не будут работать. Достоинством звезды является высокая надежность схемы, ведь каждый светильник подключается индивидуальным проводом. Недостаток – это большие затраты на такое количество проводников.
Как корректно подключить светильник в ванной ↑
Часто потолок делают из бесшовных пластиковых панелей. Их крепят к деревянной обрешетке (или обрешетке из металлических профилей). Расстояние от основания (бетонного перекрытия) до обрешетки должно быть таким, чтобы там помещалась скрытая часть светильников.

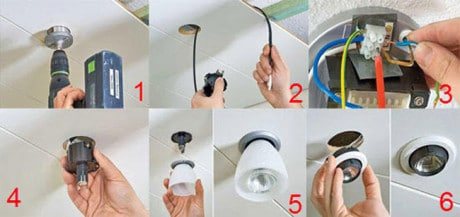

В тех местах, где намечена установка источников света, панели прорезают строительным ножом. Отверстия должны быть такого диаметра, чтобы неровные кромки пластика закрывались декоративной накладкой. Жилы кабеля подключают к клеммам прибора, который фиксируют на потолке с помощью пружинных защелок.
Светильник фиксируется
Другой способ отделки предполагает использование влагоустойкого гипсокартона. Это возможно в помещениях с хорошей вентиляцией. Гипсокартон крепят к обрешетке на необходимом расстоянии от основания. Отверстия в нем прорезают с помощью коронки-насадки и электрической дрели. Они получаются с ровными краями. Установка осветительных элементов выполняется аналогично вышеописанному способу.
Изготовление отверстий
Третий способ отделки – с помощью натяжной пленки из поливинилхлорида. Все подготовительные работы выполняются так же, как и в случае отделки потолка гипсокартоном и пластиком. Но на стадии установки света понадобятся специальные пластиковые кольца. Их диаметр соответствует диаметру скрытой части корпуса. Кольца крепятся к пленке, которую прорезают острым ножом
Действуйте осторожно: случайное прикосновение к пленке острой кромкой ножа может испортить потолок. Кольца из плотного пластика необходимы для того, чтобы пружинные защелки надежно держали точку. Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида
Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида.
Светильник на потолке из пленки ПВХ
Установка светильника в ванной может быть выполнена самостоятельно, если хозяин дома знаком с нюансами электромонтажных работ, основами электротехники, если нет, то стоит пригласить специалистов.
Расчет количества точечных светильников
Все зависит от размера комнаты, ее назначения, высоты потолков, материалов отделки и других факторов, поэтому дать универсальную формулу для всех помещений нельзя. Вначале нужно разобраться с нормами освещенности, которые установлены СНиП, тут есть несколько вариантов.
Проще всего использовать старое правило, действовавшее в Советском Союзе. По нему на квадратный метр должно приходиться 20 Вт мощности при использовании ламп накаливания (других видов тогда не было).
При расчете имеет значение не только количество, но и схема расположения светильников.
Если руководствоваться мощностью оборудования, то проще подобрать нужные данные по таблице. В ней есть все варианты лампочек и установленные для них нормативы из расчета Ватт на квадратный метр.
| Лампа накаливания | Люминесцентная лампа | Галогенная лампа | Светодиодная лампа | |
|---|---|---|---|---|
| Детская | 60 | 20 | 75 | 8 |
| Спальня | 15 | 5 | 16 | 2 |
| Зал и гостиная | 22 | 8 | 27 | 3 |
| Коридор | 12 | 3 | 12 | 1 |
| Санузел | 20 | 7 | 25 | 2 |
Это общая информация, которая установлена для потолков высотой от 250 до 270 см без учета материала потолка, цвета отделки и других важных факторов. Но даже этого хватит, чтобы в общих чертах представлять, какая суммарная мощность светильников должна быть для нормального освещения той или иной комнаты.
Производители используют для указания уровня освещенности люкс (Лк), который соответствует световому потоку в 1 Люмен (Лм), приходящемуся на квадратный метр. То есть на какую площадь распределяется свет лампочки. Например, если у нее мощность 200 Лм и свет направлен на 1 квадратный метр, то освещенность равна 200 люксов, а если освещение рассеивается на 10 квадратов, то освещенность составит 20 Лк.
Для каждого помещения своя норма освещенности, которой нужно придерживаться.
Нормы в люксах есть для всех видов помещений:
- Зал и гостиная – 150.
- Рабочий кабинет – 300.
- Столовая и кухня – 150.
- Детская – 200.
- Коридор и прихожая – 50.
- Санузел – 50.
- Спальня – 120.
- Ванная – 250.
- Кладовая – 60.
Чаще всего данные по световому потоку есть на упаковке с лампой или в инструкции к светильнику. Если информации нет, можно по мощности определить показатели, используя таблицу.
| Тип лампы (мощность в Вт) | Световой поток | ||||
| 220+ | 400+ | 700+ | 900+ | 1300+ | |
| Лампа накаливания | 25 | 40 | 60 | 75 | 100 |
| Галогенная | 18 | 28 | 42 | 53 | 70 |
| Люминесцентная | 6 | 9 | 12 | 15 | 20 |
| Светодиодная | 2,5 | 4 | 8 | 9 | 16 |
Важно! Кроме мощности имеет значение и правильное расположение светильников, так как они должны обеспечить равномерный свет
Классическая формула расчета количества лампочек на квадратный метр
Ранее, когда не было альтернативы лампам накаливания, использовали другой способ. Для этого учитывается мощность осветительных приборов, а нормы освещённости для жилых помещений измеряются в Вт/м². Для разных комнат показатели отличаются:
- спальня — 15 Вт/м²;
- детская — 60 Вт/м²;
- гостиная — 22 Вт/м²;
- кухня — 26 Вт/м²;
- санузел — 22 Вт/м².
Чтобы выполнить расчёт точечных светильников, норму освещенности для конкретной комнаты умножают на площадь. Результат делят на мощность одного осветительного прибора.
Прежде чем заказать натяжной потолок, необходимо рассчитать необходимое количество светильников.
Достаточным уровнем освещения на один квадратный метр площади комнаты стандартной планировки считается мощность 20 Ватт. За основу расчета принято брать мощность лампы накаливания. Светодиодные и люминесцентные лампы рассчитываются исходя из их эквивалентной мощности, которая обычно указывается на упаковочной коробке.
Так например, для освещения комнаты 12 квадратных метров необходима общая мощность 12х20=240 W. Чтобы вычислить количество светильников необходимо общую мощность 240 Ватт поделить на мощность выбранной лампы. Лампочек накаливания мощностью 60 Ватт или светодиодных 6-Ваттных достаточно будет 240/60=4 штуки.
При выборе количества потолочных светильников необходимо руководствоваться собственными предпочтениями к яркости света, учитывать назначение помещения и факторы, влияющие на уровень освещения.
Для помещений высотой более 3 метров количество точек освещения необходимо увеличить в 1,5 раза.
Форма лампы и тип корпуса светильника влияют на светоотдачу ламп. У открытой лампы с прозрачным рассеивателем светоотдача будет больше, чем у направленной с матовым стеклом. То же самое относится и к плафонам люстр.

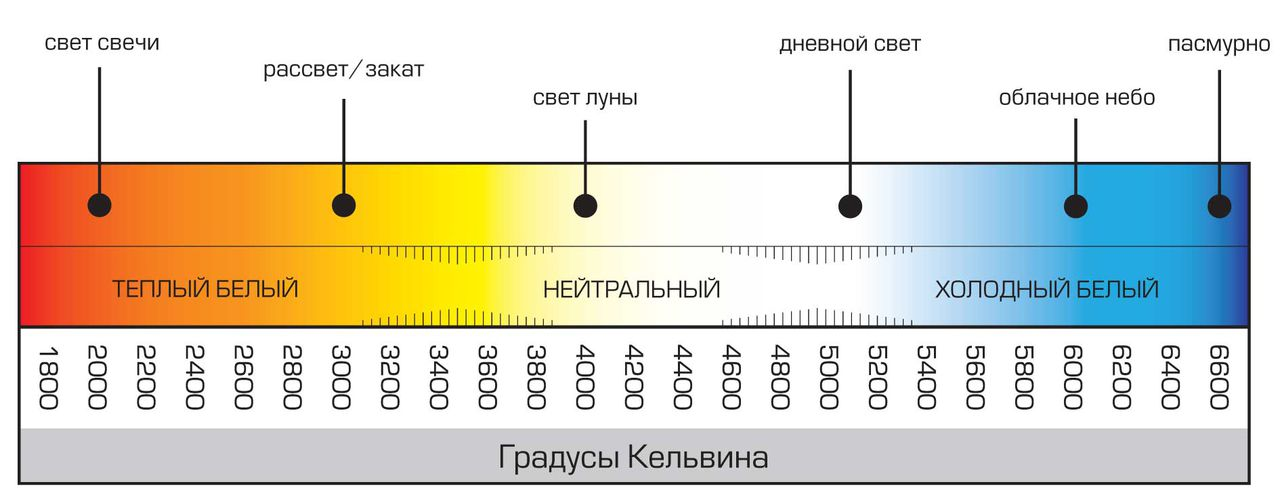

Светодиодные лампы имеют цветовую температуру, которая отчасти влияет на уровень яркости. Самый распространенный диапазон цветовой температуры находится в пределах от 2700 до 6500 К (Кельвин), который имеет несколько поддиапазонов со своими условными названиями:
2700. 3200 градусов Кельвина — теплый цвет свечения; 3500. 4500 К — нейтральный или дневной свет; 4700. 6000 К — белое свечение; свыше 6000 К – холодный свет.
Лампы аналогичной мощности и разным спектром излучения будут отличаться интенсивностью свечения. Большее значение цветовой температуры позволяет обеспечить более яркий свет.

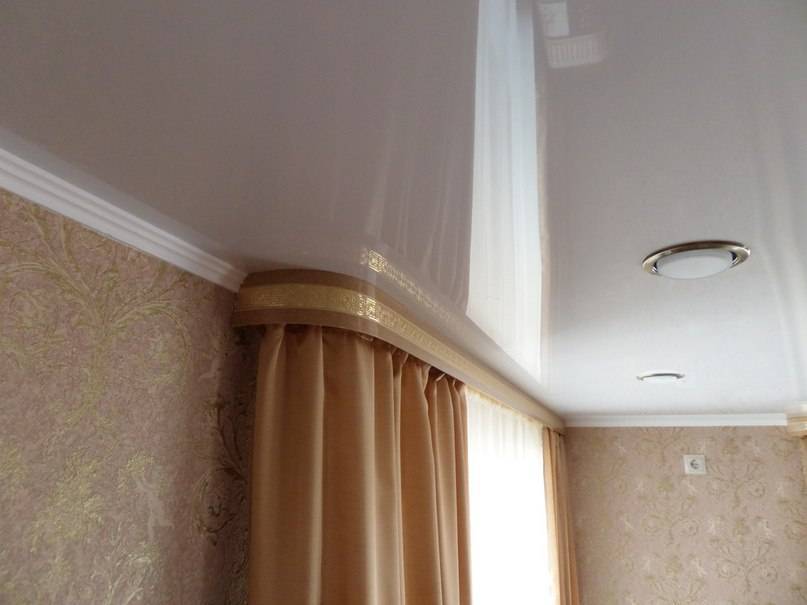

Светильники для натяжных потолков GX53 и GX70 идеально удовлетворяют всем техническим требованиям к установке в натяжные потолки, насчитывают большой ассортимент цветового и декоративного оформления корпуса, комплектуются светодиодными лампами с большими диапазонами мощности от 6 до 23 Вт и цветовой температуры от 2700 до 6400 К и имеют оптимальное соотношение цена/качество.
Фирмы по натяжным потолкам в Тольятти и Самаре, в том числе и «Вертикальная линия», давно знают и доверяют этому стандарту, рекомендуют своим заказчикам, охотно применяют их в работе и могут дать практические советы о достаточном количестве светильников с лампами выбранной мощности в различные комнаты на основании своего опыта.
Купить светильники и лампы GX53 и GX70 можно в компании «Вертикальная линия» при оформлении договора на натяжные потолки. Цены светильников и ламп в нашей фирме будут ниже, чем в магазинах. Выберите артикул светильника и лампы на сайте «Ecola», укажите их количество и Ваш заказ будет исполнен в течение недели!
Выбрать светильники для натяжного потолка Вам помогут их фото в интерьере .
Грамотно и красиво расположить точечные светильники на натяжном потолке помогу т наши рекомендации и схемы .
Наиболее актуальный вопрос при замене обыкновенных лампочек накаливания на светодиодные – как рассчитать необходимое количество светодиодных ламп. Для нас привычно, что в туалете светит лампочка на 60 Вт, а в зале три-четыре по 100 Вт. Но для светодиодов такие параметры неприменимы. При установке необходимо производить определение суммарного светового потока.
Преимущества и недостатки использования
Внешне растровые осветители выполнены в элегантных эстетичных формах с лаконичным дизайном. При этом имеют ряд существенных технических и пользовательских преимуществ по сравнению с другими типами осветительных изделий.
- высокая эффективность и равномерность распределения света;
- широкий диапазон световых потоков с рассеивающим эффектом при оптимальной плотности освещения без пульсаций и мерцаний;
- создают благоприятный и комфортный микроклимат для длительного пребывания в помещении;
- скрытые за каркасной решеткой источники света исключают неблагоприятное воздействие на зрение световых потоков;
- экономное энергопотребление вследствие использования энергосберегающих источников света;
- дополнительная защита светодиодных ламп и люминесцентных трубок от внешних механических воздействий;
- конструкция способствует свободному доступу и циркуляции воздуха, что исключает перегрев изделия;
- безопасные и долговечные в работе;
- простота установки и демонтажа на потолочных покрытиях.
К недостаткам растровых светильников можно отнести разве, что их не принято использовать в жилых помещениях. Но этот недостаток вызван не эксплуатационными качествами, а тем, что они не способны конкурировать внешними параметрами и дизайном с многообразием и красотой современных люстр, настенных и напольных светильников.
Однако хорошее качество света и мягкость рассеивающего эффекта экономичных европейских моделей вместе с невысокой стоимостью находят им применение в домашних условиях – в прихожих, подсобных помещениях, мастерских, гаражах и т.п.
Установка выключателей
Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.
Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит). Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током. Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.
Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.
Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля
К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю. На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит. Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.
Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2. Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов. Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник. Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.
Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы
Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая
Есть устройства для домашнего использования с мощностью и 1000 Вт. При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы. Контакт для входящего провода обозначается латинской буквой «L».
Пример использования проходных выключателей (переключателей)
Оптимальный цвет под интерьер, не раздражающий глаза
Прямого ответа на вопрос о том, какой цвет лучше, нет. Выбор зависит от нескольких параметров:
- Использование помещения.
- Цель.
- Комната.
К примеру, при освещении картин и декоративных элементов настроение и восприятие могут меняться в зависимости от используемых оттенков. Если цветовая температура подобрана качественно, освещение почти не меняется. Нужно понимать, какой эффект получится от той или иной лампочки.
Даже при чтении не нужно использовать только настольную лампу. Всегда нужно включать и верхний свет, хотя бы на половину. Рекомендуется заранее подумать о том, как используется цвет.
Разметка
Данный этап является одним из ключевых, поскольку именно от точности снятых размеров и составленного плана монтажа зависит успех ремонтных работ. Правильная разметка экономит не только время, но и бюджет.
Прежде всего, стоит определить уровень естественного освещения. Этот критерий позволит рассчитать необходимое количество светильников. Помимо этого, расчет производится с учетом цветов, использованных в интерьере. Если обои и мебель светлых оттенков, то понадобится небольшое количество лампочек.
Существует определенный порядок выбора приборов освещения. Нормы определяют, что площадь в 1м² должна освещаться примерно 15 Вт. В качестве примера можно взять стандартную гостиную комнату. Согласно данному методу расчета, для освещения такого помещения потребуются лампочки на 60 Вт в количестве 5 штук.
Разметку проводят с учетом минимальной высоты от пола до поверхности потолка – не менее 2 метров.
Особенно разметка важна тогда, когда речь идет о монтаже натяжного или гипсокартонного потолка. Без заранее нанесенных и перепроверенных отметок не рекомендуется начинать процесс установки светильников.
Видео, как правильно располагать светильники на потолке:
Рассчитываем количество и расположение светильников на натяжном потолке
Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.
Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:
- тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
- размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
- наличие, количество и площадь окон;
- дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
- необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.
Расчет мощности
Существуют определенные нормы освещения для всех типов комнат:
- для гостиной требуется не менее 3 Вт на 1 кв. м;
- в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
- а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.
Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.
Расчет количества необходимых светильников
Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.
Норма освещенности выражается во Вт на один квадратный метр и составляет:
- для туалетов и ванных комнат – 2 Вт/м2;
- для залов – 3 Вт/м2;
- для коридоров и прихожей – 1 Вт/м2;
- для спальни – 2 Вт/м2;
- для детской – 7 Вт/м2.
Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:
- Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
- Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.
Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.
При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:
- для ламп накаливания – 4;
- для люминесцентных ламп – 2,5.
Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.
Выбор схемы расположения
Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.
Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.
Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:
- светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
- предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
- 2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.
Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:
- над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
- гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
- туалетный столик также нуждается в хорошем освещении.
Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.
Детская
В холле или коридоре
Расчет освещенности светодиодными светильниками
Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.
Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.
Методы расчета параметров led-освещенности на производственном объекте:
- Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
- Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.
- Точечный метод используют для расчета освещения при установке светильников прямого света.
Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.
Как выбрать светодиодные светильники для помещения
При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:
- Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
- Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
- Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.
Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.
Возможные неточности и погрешности при расчете освещенности
После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:
- 0% – черный фон;
- 10% – темный фон;
- 30% – серый фон;
- 50% – светлый фон;
- 70% – белый фон.
Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.
Расчет освещенности объекта в «Центре светодиодного освещения»
Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.
Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.
Монтаж светильников
Монтаж светильников заключается в его укреплении и подсоединении проводов к питающей линии. Светильники массой до 10 кг навешиваются на крюк или шпильку с помощью кольца или скобы. Во взрывоопасных помещениях корпус светильника навинчивается на стальную трубу с помощью резьбы (с подмоткой на нее пеньки, смазанной олифой, суриком или белилами для герметизации соединения).
Рис. 54. Установка светильников на ограждении мостика (а) и на металлической ферме (б):
1 — кабели на лотке; 2 — штепсельный разъем; 3 — ПРА; 4 — ограждение мостика: 5 — кронштейн; 6 — светильник; 7 — подвеска К475; 8 — ферма; 9 — шинопровод ШОС.
При расположении светильника на стене, колонне и ферме его крепят с помощью кронштейнов заводского изготовления (рис. 54, а). Кронштейны снабжены штепсельным разъемом, розетка которого подсоединена к сети. На металлических и железобетонных фермах светильники крепятся трубчатыми кронштейнами с вылетом 630 мм и подвесом различной длины с резьбой 3/4 (рис. 54,6).
Рис. 55. Крепление светильника к тросовому проводу:
1 — светильник; 2 — крюк Для подвеса; 3 — тросовый провод; 4 — ответвительная коробка У245.
При монтаже проводок на тросах светильники крепят с помощью крюка с ответвительной коробкой (рис. 55). Светильники наружного освещения подвешивают с помощью крюка или резьбы на кронштейнах из труб с вылетом до 3 м.
Корпусы светильников при открытой проводке заземляют с помощью гибких перемычек между нулевым проводом и заземляющим контактом светильника, а при прокладке защищенных изолированных проводов, кабелей, в трубах, введенных в корпус светильника,—соединением корпуса светильника с нулевым проводом непосредственно в светильнике (рис. 56).
Рис. 56. Заземление арматуры светильников при открытой прокладке проводов в сетях с заземленной нейтралью (а), через стальную трубу (б), путем присоединения к нулевому проводу сети (в):
1 — фазный провод; 2 — заземляющий проводник; 3 — нулевой провод; 4 — винт заземления; 5 — стальная труба.
Несколько советов перед расчетом количества спотов:
- Подумайте, какое освещение вы хотите (яркое или приглушенное) и какой тип ламп вы хотите использовать.
- Есть правило, согласно которому на 1 м² площади полагается 20 Вт освещения.
Если взять лампы по 30 Вт и комнату в 18 м², то из этого правила выводим такую формулу:
20 Вт * 18 м² = 360 Вт / 30 Вт (мощность 1 лампы) = 12 штук светильников. - Вы их можете установить в одну люстру, или в нескольких светильниках.
- Со светодиодными лампами нужно использовать их условные значения относительно обычных ламп. Эти данные пишутся на упаковке ламп. К примеру, галогенные лампы потребляют 12 Вт, а светят аналогично 50 Вт лампам накаливания.
- В помещении с высотой потолка выше 3 метров, освещение должно быть в полтора раза больше средних значений. Также в темных комнатах будет уютнее с более ярким освещением.
- Если вы размещаете точечные светильники в качестве декора, а не основного света, то их может быть совсем немного и они не будут участвовать в общих подсчетах освещения.
- Минимальное расстояние между точечными светильниками должно быть не меньше 30 см, а от края стены до светильника — не менее 20 см.
Формула расчёта спотов
Для того,чтобы расчитать оптимальный уровень освещения с помощью спотов есть особая фромула:
N = (S * W) / P, где:
N – количество светильников (шт.)
S – площадь помещения (кв.м)
W – удельная мощность светового потока (Вт/кв.м)
P – мощность одного светильника (Вт)
Удельная мощность светового потока – это уровень, необходимой освещенности. Выше мы описывали значения W для каждого типа ламп.
Конечно же эти расчеты будут максимально приближены к настоящим инженерным расчетам, но все-таки могут немного колебаться.
Пример
• тип ламп — светодиодные
• вид освещения — основное
• тип помещения — гостиная
• мощность спота – 5 Вт (средняя)
• площадь помещения – 20 кв.м.
Удельную мощность светового потока находим в таблице: W = 3 Вт/кв.м.
Получаем количество необходимых спотов.
N = (20 * 3) / 5 = 12 шт.
Согласно нашей формуле, нам понадобится 12 светильников. Как правило, споты служат в качестве дополнительного или местного освещения. Использовать так много спотов в одной комнате может быть неуместным, лучше всего комбинировать их с другими источниками света — люстрами, лампами, бра. В случае с небольшой площадью для размещения спотов в формулу подставляется значение площади конкретного участка потолка.
Установка крепления различных типов
Установка крюка для люстры Так как наибольшую сложность вызывают крепления на потолок, с ними нужно разобраться более тщательно.
Бывают ситуации, когда установочная коробка для настенных светильников в комнату отсутствует. Закрепить металлическую пластину на поверхности можно следующими способами:
- Вкрутить пластинку к потолку при помощи саморезов на деревянный брусок. Брус нужно поставить в отверстие в потолке.
- Сделать на поверхности потолка несколько отверстий. Их нужно расположить таким образом, чтобы они совпадали с отверстиями на монтажной пластине. Когда дыры сделаны, к потолку нужно приложить пластину и зафиксировать ее с помощью дюбелей.
Аналогичными способами может крепиться крюк, на который подвешивается люстра.
Настенные светильники
Устройства на стену подключаются в зависимости от используемой схемы. Их можно разделить на две группы – с вмонтированным в корпус тумблером и с внешним переключателем. Под первую категорию попадают декоративные конструкции в виде настенных бра и установленных в мебель плафонных светильников. Ко второму виду относятся изделия для подсветки вспомогательных помещений (кладовка, коридор, прихожая, кухня). Основное преимущество таких приборов – простота монтажа и демонтажа.
Алгоритм установки настенного освещения:
- Разметка на стене точек крепления. Для этого нужно приложить корпус к стене и сделать метки там, где будут крепежные элементы.
- Фиксация светильника. Делается с помощью дюбелей или на кронштейн, другую несущую конструкцию. Второй способ подходит для массивных конструкций.
- Установка лампочки в патрон.
- Проверка работоспособности.
Далее подключаются провода. Ноль всегда идет напрямую, а фаза – через выключатель, если выбирается модель с переключателем. Перед подключением проводов следует проверить, за что отвечает конкретная жила. Это можно сделать с помощью индикаторной отвертки или мультиметра.
Подключение встроенных светильников
Укладка кабеля точечных светильников под натяжной потолок Технология монтажа встроенных светильников отличается от классических настенных и потолочных ламп наличием дополнительного блока питания. Он также выполняет защитную роль.
Монтаж встраиваемых светильников производится следующим образом:
- Определение места установки. Создание схемы прокладки проводов и блока питания.
- Укладка кабелей.
- Вырезание отверстия в полотне подвесного или натяжного потолка определенного диаметра под светильник.
- Вытаскивание проводов через отверстие.
- Подключение проводов и установка светильников в монтажное отверстие.
- Проверка работоспособности.
Массивные конструкции крепятся на стальной реечный каркас еще до сборки потолочных плит. Затем производится демонтаж светильника, на его месте остается переходное крепление. Когда гипсокартон или МДФ плиты уложены, размечают положение корпуса на полотне, делают соответствующее отверстие и выполняют дальнейшее подключение.
