Как крепить водосточный желоб

Основные ошибки установки водостоков на крыше

Правильный монтаж системы гарантирует не только высокую эффективность, но и долговечность функционирования водосточных систем. Металлические изделия могут деформироваться от чрезмерных нагрузок, вызванных грубыми нарушениями технологии установки, а пластиковые трескаются и требуют полной замены.

Какие ошибки часто допускают неопытные кровельщики?

Неправильный уклон желобов. Для обеспечения нормального схода воды рекомендуется уклон делать в пределах 3–5 мм на один погонный метр. Если уклон больше, то в конце ската желоб слишком удаляется от края кровельного покрытия и вода в него не попадает. Если уклон недостаточный или линия монтажа кронштейнов непрямая, то образуются застойные участки. В них быстро скапливается пыль и грязь, потом произрастают мхи, полностью перекрывающие просвет желоба. Как следствие – водосточная система перестает работать, желоб нужно очищать. Делать это сложно и долго, а исправить допущенную ошибку не всегда возможно. Иногда приходится подрывать установленную кровлю, что всегда в дальнейшем имеет негативные последствия.Уклон желобов

Недостаточное количество кронштейнов. Все конструкции рассчитаны на максимально возможную нагрузку на изгиб, с учетом этих данных производители рекомендуют оптимальное расстояние между точками фиксации. Для пластиковых конструкций кронштейны должны быть на расстоянии не более 50 см, для металлических этот параметр увеличивается до 60 см

Никогда не нужно экономить на количестве кронштейнов, стоимость нескольких элементов несравненно ниже, чем цена устранения негативных последствий.Важно закрепить оптимальное количество кронштейнов для исключения деформации желобов

Неправильное соединение муфт. Из-за нарушения технологии в этих местах появляются протечки

В качестве уплотнителей применяются резиновые элементы или клеевые соединения. Во время монтажа следует прилагать максимум усилий для обеспечения полной герметичности и высокой надежности всех соединений. С двух сторон муфтового элемента нужно устанавливать дополнительные кронштейны.Схема фиксации желобов

Нарушение рекомендованного пространственного положения желоба. Если продолжить плоскость кровли, то она должна проходить над задней кромкой желоба на расстоянии примерно 20–25 мм. Почему именно такие параметры? Только они одновременно обеспечивают безопасный резкий сход снега с кровли и полный прием всей дождевой воды. Уменьшение зазора станет причиной того, что снег или лед повредят целостность желоба, а увеличение становится причиной попадания воды не в желоб, а на землю. Еще один размер должен четко соблюдаться – вертикальная проекция края кровельного покрытия должна располагаться максимально ближе к центру желоба. Допустимое отклонение не может превышать 1/3 его ширины. Несоблюдение этого параметра также становится причиной схода дождевых вод мимо водосточной системы.Пространственное положение желоба

Каждый вид системы имеет свои незначительные конструкционные отличия, но они влияют лишь на технологию монтажа, а принципы общие для всех.

Монтаж внутреннего водостока смета

Отсортировано по релевантности | Сортировать по дате

. Водоотлив из подвала ручными насосами Измеритель:100 м3 воды Состав работ: 01. Установка и передвижка насоса с прокладкой шлангов и устройством водостоков. 02. Откачка воды насосом. 52-11-3 Водоотлив из подвала электрическими (механическими) насосами Измеритель:100 м3 воды Состав работ: .

. -Ремонт замков покрытия кровли (Ферр58-20-1?) -Обработка швов герметиком (ФЕР07-01-037-03 прим.) -Ремонт покрытия кровли в местах примыканий к организ.водостокам -Рихтовка водостоков -Монтаж водост.воронок (ФЕР16-07-002-01применит. , смущает что раздел трубопровод.внутрен.)

. сборных деревянных конструкций — 0,8 Демонтаж (разборка) внутренних санитарно-технических устройств (водопровода, газопровода, канализации, водостоков, отопления, вентиляции) — 0,4 Демонтаж (разборка) наружных сетей водопровода, канализации, теплоснабжения и газоснабжения — 0,6 .

. сборных деревянных конструкций — 0,8 Демонтаж (разборка) внутренних санитарно-технических устройств (водопровода, газопровода, канализации, водостоков, отопления, вентиляции) — 0,4 Демонтаж (разборка) наружных сетей водопровода, канализации, теплоснабжения и газоснабжения — 0,6 Демонтаж .

Отсортировано по релевантности | Сортировать по дате

Источник

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Конфигурация водосточной системы скатной крыши

Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.

А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!

Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:

Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.

Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:

В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.

Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.

Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

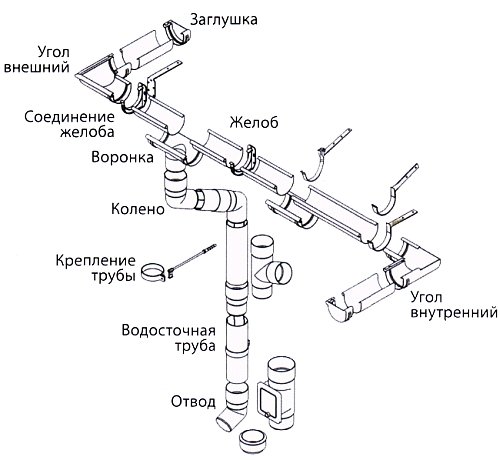

Строение водостока

Он состоит из следующих компонентов:

• желобов;
• водосточных труб;
• воронок;
• дополнительных аксессуаров.

Водосточные желоба классифицируют по форме и материалу изготовления.

По форме желоба различают:

• прямоугольные;
• трапециевидные;
• полукруглые.

По материалу изготовления:

• пластиковые;
• металлические.

Кроме этого они могут иметь очень широкое разнообразие цветовой гаммы, что позволяет подобрать наиболее гармоничный вариант в каждом индивидуальном случае

Во время расчетов обязательно принимают во внимание форму водосточного желоба, поскольку она определяет полезную площадь и соответственно пропускную способность

Помимо этого учитывается материал, из которого он будет изготовлен, пластиковые элементы при эксплуатации в условиях низких температур очень хрупкие и ненадежные. По этой причине к выбору этих параметров следует подходить крайне грамотно.

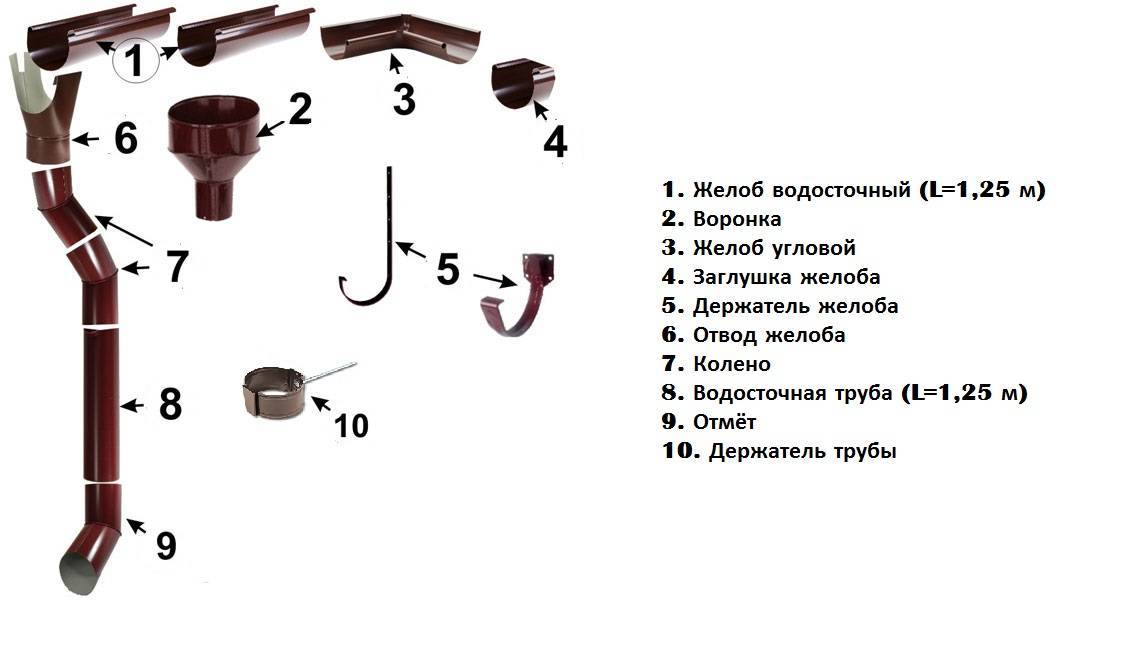

Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Расчет системы

Чтобы справиться с потоком воды, система водостока должна иметь определенные размеры и формы. Они напрямую зависят от количества осадков в регионе, размеров строения и других факторов.

За основу расчетов берется водосборная площадь – именно от нее, в первую очередь, и будут зависеть параметры желоба и труб. Например, для небольших дачных домиков (площадь сбора воды – менее 30 м2) достаточно приобретать сливную трубу диаметром 50-75 мм, а желоб – сечением около 70-115 мм. Для скромных коттеджей (площадь сбора не превышает 50 м2) подойдет труба с диаметром от 75 до 100 мм и желоб сечением 115-130 мм. А вот для строений, имеющих большие крыши (площадь сбора – около 125 м2), придется приобрести сливные трубы диаметром не менее 90-160 мм и желоба с сечением 140-200 мм.

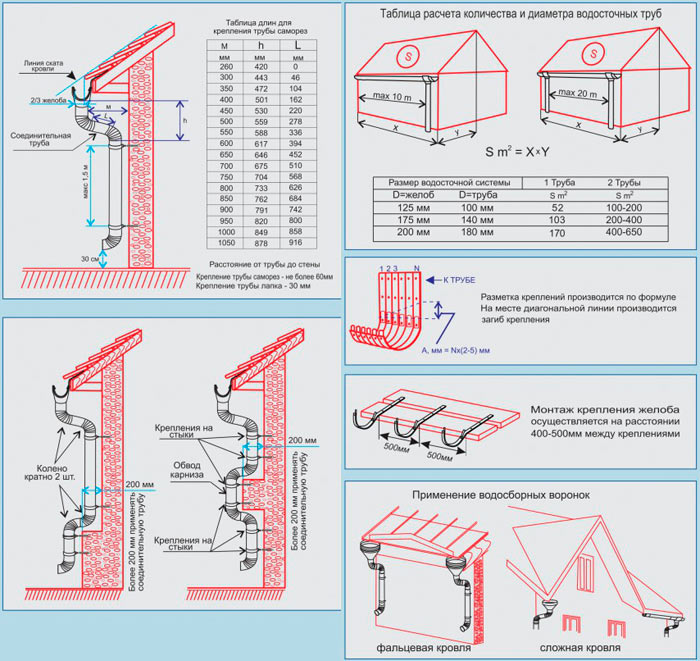

Как рассчитать водосточную систему

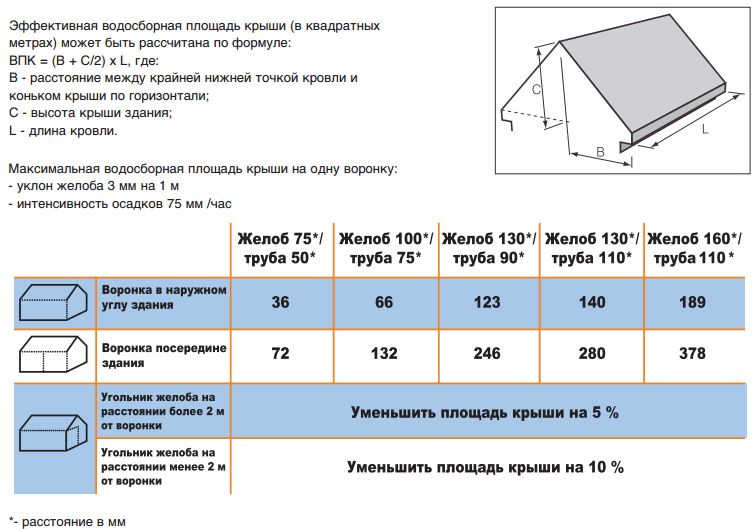

Эффективную площадь отвода жидкости можно рассчитать по формуле S=(В+1/2Н)хL, где В – это длина горизонтальной проекции края ската кровли, L – длина кровли, а Н – ее высота. Все величины используются в метрах.

При расчетах сечения трубы должны учитываться и углы наклона водостока, ведь если они будут недостаточными, то желоб быстро наполнится водой, которая попросту не будет успевать стекать по нему. А при большом угле наклона воронка водосточной системы будет захлебываться. На 1 погонный метр желоба уклон должен составлять примерно 2-5 мм.

Выбор схемы для установки пластиковых водостоков

Сечение воронки тоже определить просто. Достаточно прикинуть, чтобы на 1 м2 крыши в горизонтальной проекции приходилось около 1,5 см2 площади сечения этого элемента

Также важно помнить, что одна воронка способна собрать воду примерно с 10 м желоба. Для упрощения проведения расчетов можно использовать онлайн-калькуляторы

Расчет водостока для крыши

Количество внутренних и внешних углов посчитать просто – здесь учитывается лишь конфигурация строения

А количество кронштейнов вычисляется в зависимости от общей длины желобов, при этом важно помнить, что шаг их установки составляет 50-60 см для систем из металла и всего 30-40 – для пластиковых конструкций при условии уклона желоба до 1 см на каждые 3-4 м. Там, где устанавливается воронка, крепежные элементы должны быть закреплены на расстоянии не менее 15 см от нее

Это же касается и мест соединения желобов, углов и заглушек.

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

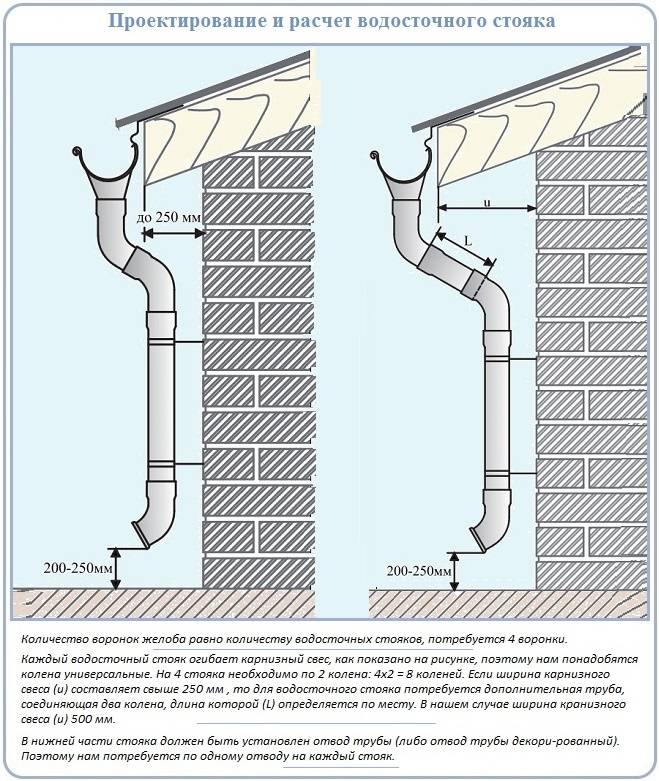

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Что сделать в конце?

Когда мы все проверили, убедились, что разуклонка правильная и нигде не стоит вода, можно закрыть желоб защитной решеткой для предотвращения засора водосточной системы. Устанавливаем решетку в специальные направляющие по бортам желоба.

И закручиваем все оставшиеся саморезы. Не забудьте про них. И вот на фото видно, что уклон правильный, все ровно и красиво. А главное быстро. Родители довольны.

В следующий раз расскажу вам вам про софиты и лобовые доски. Будет много лайфхаков! Потому как строители постарались так сильно, что мы долго ломали голову как из этого сделать что-то ровное и красивое. поэтому подписывайтесь, чтобы не пропустить продолжение.

Установка водосточной системы из ПВХ: желобов

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕР 12-01-036-01

Наименование	Единица измерения
Установка водосточной системы из ПВХ: желобов	100 м
Состав работ
01. Монтаж креплений желобов с разметкой мест установки и сверлением отверстий. 02. Установка водосточных желобов. 03. Монтаж стыковочных элементов. 04. Монтаж внутренних и наружных угольников. 05. Установка стока желоба. 06. Установка универсальных наконечников.

Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам редакции 2020 года с дополнениями 1 — 3. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.

Всего (руб.)	Оплата труда рабочих	Эксплуатация машин	Оплата труда машинистов	Стоимость материалов	Трудозатраты (чел.-ч)
24343	1305,54	14,49	2,27	23022,97	143,94

Шифр	Наименование	Ед. Изм.	Расход	Цена Ед.	Всего
12.1.01.04-0010	Наконечник универсальный из ПВХ для водосточных систем, диаметр 100 мм	шт	0,00	0,00
12.1.01.04-0012	Угол желоба 90° наружный/внутренний из ПВХ для водосточных систем, диаметр 150 мм	шт	0,00	0,00
12.1.01.04-0013	Соединители желоба из ПВХ для водосточных систем, диаметр 150 мм	шт	0,00	0,00

ВСЕГО ПО РАСЦЕНКЕ: 24 343,00 Руб.

Посмотрите ресурсную часть расценки в нормативе ГЭСН 12-01-036-01

При использовании в смете, расценка требует индексации для перевода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2020 года с дополнениями 1 — 3 в ценах 2000 года.

Источник

Как выбрать элементы водостока?

Количество видов элементов достаточно велико, и стоят они по-разному. Но в каждом конкретном случае потребуется собственный вариант комплектации, чтобы собрать надежные и эффективные пластиковые водостоки. Стоимость такого комплекта в окончательном виде может сделать только специалист – после тщательных замеров и оценки конструктивных особенностей строения.

Нужна консультация

Если вам необходима консультация, оставьте контактные данные! Наши специалисты перезвонят в течение нескольких минут.

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

Строителям

Работа с продукцией «Альта-Профиль» доставит вам удовольствие. Мы разработали собственную систему крепления фасадов, комплектующие которой по всем параметрам идеально подходят к продукции компании. С ними сайдинг и фасадные панели монтируются легко и быстро. Для работы не потребуется специальное оборудование.

Если вы являетесь строителем или монтажником полимерных отделочных материалов, мы с удовольствием предложим вам особые взаимовыгодные условия сотрудничества. Для получения подробной информации звоните по телефону: 8 (495) 713-87-41.

Архитекторам

«Альта-Профиль» предлагает самый широкий в России ассортимент отделочных материалов из полимеров. Акриловый, виниловый, вспененный или крашеный сайдинг, фасадные панели — в наших коллекциях более 150 вариантов отделки.

Если вы являетесь архитектором или дизайнером и подбираете полимерный материал для внедрения в ваши проекты, мы с удовольствием предложим вам особые взаимовыгодные условия сотрудничества. Для получения подробной информации звоните по телефону: 8 (495) 713-87-41.

Снабжению

Ищете материал для отделки фасада офисного или производственного здания? Выберите продукцию «Альта-Профиль»!

В ассортименте компании – вертикальный и горизонтальный сайдинг, фасадные панели, водосточные и дренажные системы, вагонка ПВХ для внутренней отделки и декоративное уличное покрытие для парковки. Вся продукция выполнена из экологически безопасных полимерных материалов, которые не поддерживают горение и не требуют специального ухода. Качество подтверждено сертификатами.

Чтобы проконсультироваться, посчитать стоимость и количество материалов, а также заказать всю необходимую продукцию, обратитесь к представителю компании в вашем регионе, и мы доставим ее на объект в оговоренные сроки.

Нашим постоянным партнерам мы всегда готовы предложить индивидуальные условия сотрудничества.

Источник

Расчет элементов водосточной системы

Водосточная система подбирается и конфигурируется под конкретное здание. Количество различных элементов водостока зависит от размеров крыши, ее формы и геометрии, высоты дома и ряда других параметров. Начинают обычно с расчета основных деталей конструкции (труб и желобов), а затем под них подбирают остальные комплектующие.

Определение количества желобов

Это довольно просто: нужно измерить периметр дома по карнизу и разделить его на длину желоба (обычно 2 или 3 метра). При соединении встык необходимо учесть потери по длине в 3-4 см.

Расчет числа водосточных труб

Количество труб для водослива определяют исходя из следующих соображений:

• на каждые 10–12 м горизонтальной трассы нужно организовывать один вертикальный стояк;
• количество труб в стояке равно высоте от земли до карнизного свеса за вычетом высоты установки сливного патрубка (50–60 см с учетом расстояния от его нижнего края до уровня земли в 20–25 см), деленной на длину трубы. В коллекциях Docke есть трубы длиной 1, 2 и 3 метра, что позволяет минимизировать отходы и снизить общую стоимость системы;
• для крыш сложной формы нужно организовывать дополнительные стояки на углах здания;
• если рядом располагаются два участка небольшой длины, их целесообразно объединять с помощью тройника-разветвителя.

Далее количество труб каждого размера в одном стояке умножается на число стояков и рассчитывается полная потребность в водосточных трубах на весь проект.

Места установки и количество кронштейнов для желобов

Общая рекомендация — обеспечить расстояние между кронштейнами в 50–60 см (как для пластиковых, так и для металлических желобов). К этому добавляется требование по установке дополнительных кронштейнов по обе стороны от каждого соединительного элемента и воронки (не далее 10–15 см), а также на краю последнего желоба. Формула для расчета: N = N_доп + L/d, где N_доп — число дополнительных поддерживающих кронштейнов в местах стыка элементов водостока кровли, L — длина трассы, d — выбранный шаг установки кронштейнов.

Расчет прочих комплектующих

Остальные элементы водосточной системы подбираются исходя из результатов основного расчета:

• количество воронок, защитных сеток для них и сливных наконечников равно числу стояков;
• количество заглушек определяется по числу отдельных лучей системы. Заглушка обычно устанавливается в самой высокой и в самой низкой (после воронки) точке каждого отрезка трассы. В замкнутых системах заглушки не нужны;
• соединительных элементов для каждого отдельного участка трассы требуется на один меньше. При этом нужно учитывать, что в пластиковых водостоках угол одновременно является и соединителем желобов. В металлических системах в месте стыка угла с желобом, как правило, нужен отдельный соединитель;
• количество угловых элементов определяется числом углов здания, вдоль которых монтируются непрерывные трассы. Например, для замкнутой системы в прямоугольном доме с вальмовой крышей понадобится 4 угла;
• потребность в коленах определяется архитектурой здания. Как правило, чтобы обойти крниз, нужны два колена на каждый стояк. Для огибания других выступов на стенах могут потребоваться дополнительные элементы. В пластиковых водостоках д
• монтажные хомуты устанавливаются на каждое нижнее колено в фигурной части водослива, на середину верхней водосточной трубы в стояке, на каждую муфту, соединяющую трубы, и на каждый сливной наконечник. Как правило, все стояки имеют однотипную конструкцию, поэтому рассчитывают количество хомутов на один стояк и умножают его на общее число стояков в системе;
• в пластиковых системах равно количеству стыков трубных элементов (как целых труб, так и их фрагментов) по всем стоякам. В металлических водостоках муфты используют только для соединения отрезков труб, у которых нет обжатия на концах
• необходимость в тройниках и коллекторах определяется геометрией крыши и особенностями проектирования водосточной системы.

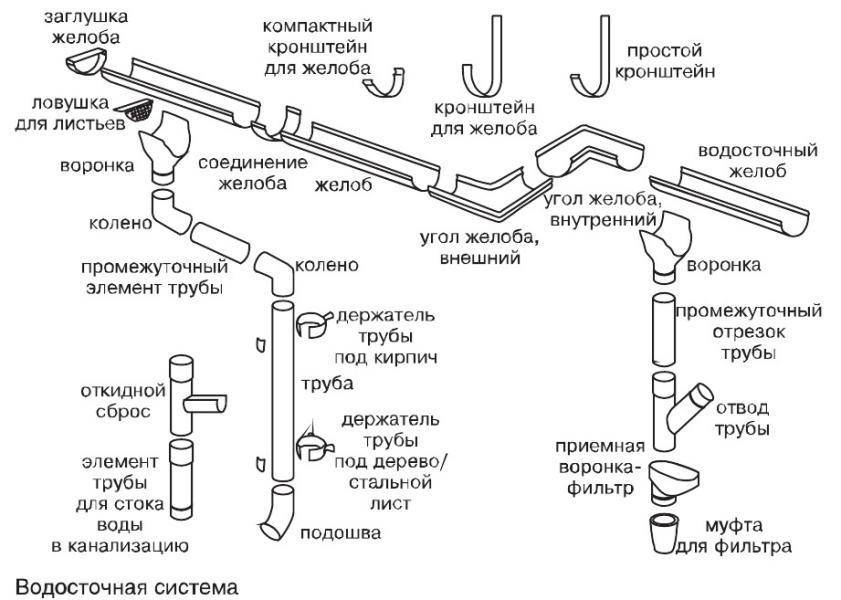

Строение водосточной системы

Чтобы система водоотведения с крыши работала правильно, она должна включать в себя все необходимые элементы. Несмотря на достаточно простое устройство, в ней должны присутствовать следующие детали конструкции:

• желоб, который является основной частью системы. Он изготавливается из полукруглой трубы и устанавливается вдоль периметра строения, принимая в себя всю воду, стекающую с крыши. Желоба должны иметь небольшой уклон в сторону сливных воронок;

• отдельные детали желоба, если он получается слишком длинным, соединяются между собой при помощи соединителей-муфт;
• внутренние и внешние углы обеспечивают соединение желобов на угловых частях строения;

• воронка водоприемная направляет воду в сливную трубу, устанавливается на желоб. Внутри нее должна находиться защитная решетка, которая обеспечит защиту труб от засоров в результате попадания в них мусора, листьев;

• вертикально расположенная длинная труба называется сливом или сливной трубой. Жидкость из желобов в нее попадает через воронки. Труба должна идти до канализационной системы;
• окончание слива – это так называемое колено. Данная деталь слива имеет изгиб, который поможет сохранить дистанцию между стенами и фундаментом строения и местом, откуда вытекает вода. Также колена могут соединять между собой воронки и трубы-стоки, они присоединяются к воронкам под углом 45 градусов;
• хомуты или кронштейны позволяют закрепить водосточный желоб на строении. Это крепежные элементы, они устанавливаются с шагом около 30-60 см и крепятся обычно на стропила либо лобовую доску на фасаде;
• на желобе могут устанавливаться и заглушки, которые отвечают за ограничение потоков воды.

Таблица. Используемые для изготовления системы материалы.

Материал	Характеристики
ПВХ	Простые в установке, легкие и удобные элементы. Сборка производится без особых трудностей, так как все детали точно подогнаны друг к другу. ПВХ не боится воздействия воды, не ржавеет и довольно устойчив и к другим факторам воздействия. Срок службы системы – до 50 лет.
Металл	Для изготовления стока может использовать металл с оцинковкой или черный. Сейчас используется все реже, так как появились новые виды материалов, позволяющих создать более долговечные конструкции. Срок службы – всего 10-15 лет.
Медь	Традиционный, но дорогостоящий материал для изготовления деталей водостока. Не имеет недостатков, за исключением стоимости.
Металлопластик	Материал, объединяющий в себе достоинства металлических и ПВХ изделий. Прочный, долговечный, может служить без нареканий свыше 50 лет.

Медный водосток в частном доме

Установка крючков под водосток

Для фиксации желобов используются специальные крючки, также называемые кронштейнами. Они могут быть изготовлены из разных материалов. Выбор кронштейнов осуществляется с учётом того, из какого материала выполнены другие элементы водосточной системы. Например, для пластиковых желобов применяются пластиковые или металлические крючки. Для стальной системы можно использовать только металлические кронштейны, так как пластиковые элементы не выдержат вес водостока. Если устанавливается медная водосточная систем, то и крючки, а также крепёжные элементы должны быть из того же металла.

Существует три типа кронштейнов:

• длинные — имеют длинную монтажную планку, крепятся на обрешётку или стропильные ноги. Устанавливаются до укладки кровельного материала;

• короткие — обычно крепятся к лобовой доске или торцам стропил и устанавливаются после монтажа кровли;

• универсальные, они имеют сборную конструкцию и состоят из держателя и съёмной монтажной планки, поэтому могут применяться как короткие или длинные кронштейны.

Есть четыре метода крепления кронштейнов:

1. На лобовую доску. Этот метод используется в случае, когда кровельный материал уже был уложен. Такой вариант чаще всего выбирают для монтажа пластиковых желобов. Подобным способом можно крепить и металлические элементы, но надо использовать короткие крюки.

2. На стропильные ноги. Этот вариант используется в том случае, когда лобовой доски нет. Он является самым надёжным и применяется на крышах большой площади. Для такого способа монтажа расстояние между стропилами не должно быть более 60 см.

3. На обрешётку. Длинные крюки можно фиксировать к крайней планке обрешётки. Этот способ используется в том случае, когда шаг между стропилами больше 60 см. Он применяется до укладки кровельного материала.

4. На металлические или деревянные штыри. В том случае, когда ни к стропилам, ни к обрешётке добраться не получается, на стене фиксируют металлические или деревянные штыри. После этого к ним при помощи шпилек крепят желоба.

При установке кронштейнов необходимо, чтобы они располагались с уклоном относительно друг друга. Для эффективной работы водосточной системы уклон жёлоба должен составлять 3–5 мм на погонный метр.

Если длина ската крыши составляет менее 10 м, то уклон делают в одну сторону, а когда она больше — в две. Чтобы организовать уклон, первый кронштейн крепят в максимально высокой точке, а последний — в соответствии с выбранным уклоном. Между ними натягивают бечёвку, по которой монтируют остальные крюки.

При выполнении монтажа пластиковых желобов крюки должны быть установлены через каждые 350 мм. Если используется металлическая водосточная система, то кронштейны располагают через 500–600 мм. Кроме этого, крюки устанавливаются на всех поворотах водостока и в 50–150 мм от воронок.

Перед фиксацией кронштейна его надо выдвинуть на такое расстояние, чтобы при проведении условной вертикальной линии по краю кровли она попала в центр жёлоба. Это необходимо, чтобы происходил правильный сбор и отвод воды. Кроме данного условия, передняя верхняя кромка крюка должна быть ниже уровня ската на 2,5–3 см, чтобы при схождении снега не оторвался водосток.

Кронштейны должны быть установлены так, чтобы обеспечивать беспрепятственный сход снежной массы с кровли и попадание воды в жёлоб
