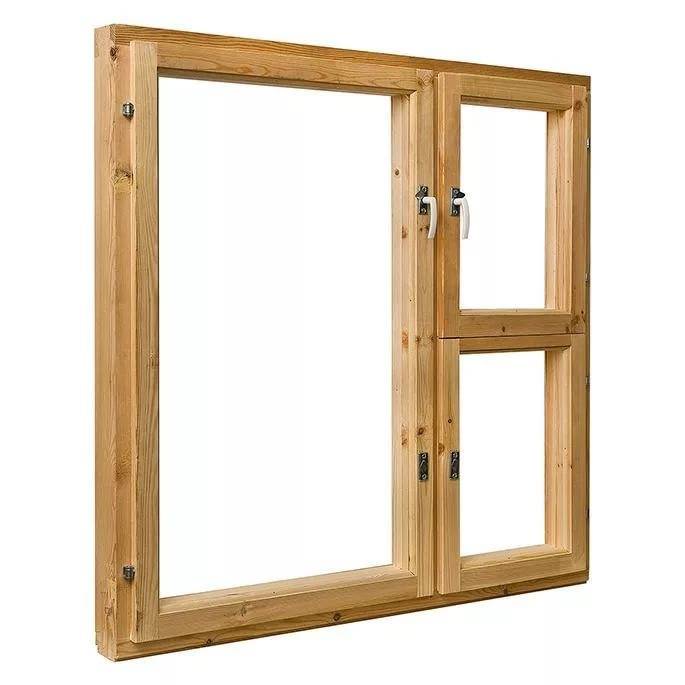

Изготавливаем оконную раму
Конструкции оконных рам (переплетов) очень разнообразны. В основном выбор той или иной конструкции зависит от желания и вкуса владельца будущего дома, от традиций и от возможностей.
Дерево является традиционным натуральным материалом при изготовлении.
Изготовить деревянные оконные рамы возможно своими руками.
Конечно, этот процесс требует определенных навыков и знаний, но тому, кто имеет огромное желание сделать все своими руками, под силу любой вид строительных работ, даже изготовление окна. Рама оконная своими руками требует от мастера особой аккуратности и точности при изготовлении.
Еще одним немаловажным фактором при выборе оконной конструкции является размер окна, месторасположение строения и то, на каком этаже будет располагаться будущее окно. Изготавливая оконные рамы своими руками, вы гарантируете неповторимость и индивидуальность ваших окон.
Делаем короб, если его нет: все гениальное просто
Если в стену не вмонтирован короб, куда и будет установлено ваше окошко, то его придется также сделать самостоятельно. Он служит для того, чтобы нагрузка от веса стен не ложилась на хрупкие оконные рамы, что довольно опасно. Ничего сложного тут точно не будет, все просто, нужен обычный короб по размерам, которые вы должны замерять сами.
- Возьмите доску или брус, с сечением 15х5 сантиметров, чего и будет вполне достаточно для изготовления короба.
- В заготовке нужно выбрать паз, глубиной в полтора сантиметра, в форме буковки Г.
- Изначально соединить части конструкции можно при помощи обычного столярного клея.
- Далее в углах высверливаются отверстия, глубиной до трех сантиметров, в которые вставляются деревянные штифты для жесткого скрепления конструкции под углом в 90 стандартных градусов (прямой угол).
Смонтировать короб в стенке нужно так, чтобы он было совершенно неподвижен. То есть нужно высверлить отверстия, куда вставляются анкера или дюбели, и намертво прикрутить к нему коробку. Все щели рекомендуется задуть монтажной пеной, что вполне целесообразно, если вы впоследствии не забудете о тепло и гидроизоляции.
Оконные рамы из дерева своими руками, видео, комментарии

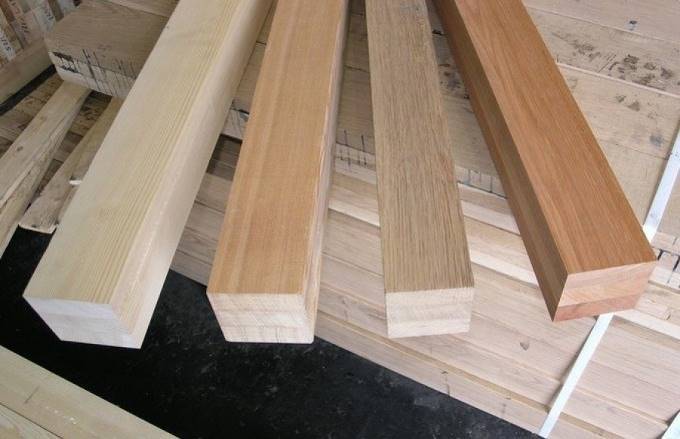

Для начала нужно знать, что в работе вам нужен будет особый брус, размером 6х4 сантиметров в сечении, а может даже и больше. Тут все зависит от основного размера оконного блока. Форма профиля для рамы может быть разнообразной, тут все зависит от предполагаемого количества стекол, их оригинальной толщиной, а также размером, купленных заранее, заводских штапиков.
Нужно знать
Чем больше по площади у вас получается оконный блок в целом, тем крупнее, то есть больше по сечению брус нужно выбирать. Может случиться так, что рамы может значительно перекосить от собственного веса и массы стекол, а это нужно предусмотреть заранее, чтобы потом не переделывать всю конструкцию.
- Одностекольный вариант оконного профиля должен будет иметь два прямоугольных паза, которые нужны для монтажа в коробе и для остекления.
- Если профиль предполагается с двумя стеклами, то нужно обязательно сделать дополнительный паз для второго стекла.
- Под сантиметровый штапик нужно будет выбирать прямоугольный паз, а также стекло в четыре миллиметра толщиной.
- Из профиля с заранее проделами пазами и будет собираться рама, причем для этого ее нужно разметить, тщательно промерив, а том срезать под углом в 45 градусов.
- Нужно сделать крепежное соединение «шип-паз» стандартного типа, и посадить его на столярный клей для большей надежности и обеспечения неподвижности конструкции.
Можно также дополнительно закрепить раму саморезами. Однако тут придется следить, чтобы шляпки их зашли в древесину заподлицо, иначе они будут мешать закрыванию и открыванию створок, а это недопустимо.
Вставляем стекла в оконные рамы своими руками, видео
Когда все работы по изготовлению рам завершены, останется только вставить в конструкцию стекла, и тогда уже можно заниматься монтажом оконного блока в коробе в стене. Как правильно организовать процесс установки деревянного окна можно и нужно прочесть на сайте. Верное и точное промеривание и зарезка стекла обеспечит гарантию отсутствия мостиков холода, посредством плотного прилегания стекла к древесине.
- Соблюдать технику безопасности соблюдать обязательно, потому при работе со стеклом нужно сразу же надеть специальные рукавицы. Не помешают также и очки, чтобы стеклянная пыль не попала в глаз.
- Стекло нужно вырезать с погрешностью, не более одного миллиметра, а все края обработать наждачкой с мелким камушком.
- Предварительно примерив, стекла вставляются на промазанную герметиком раму, как раз в выбранный специально для этого паз. Остатки герметика нужно сразу же убирать чистой тканью, иначе потом будет сложно его отодрать, когда он засохнет.
- Если окно состоит из пары частей, то к средней части рамы нужно будет прикрутить специальный деревянный импост, который также должен быть изготовлен, подобно раме, со всеми необходимыми пазами.
- Открывающиеся створки делаются из более тонкого бруса, а к основной раме прикрепляется посредством навесных петель. Именно на этой створке нужно будет закрепить ручку, а на противоположной части рамы выбрать соответствующий паз под защелку-язычок.
Изготовление окон
Чтобы от начала и до конца изготовить окно из дерева своими руками,необходимо произвести следующие действия:
- Составление проекта;
- Изготовление и монтаж коробки;
- Изготовление оконной рамы;
- Установка и остекление рамы.
Ниже подробней ознакомимся со всеми этими этапами работы.

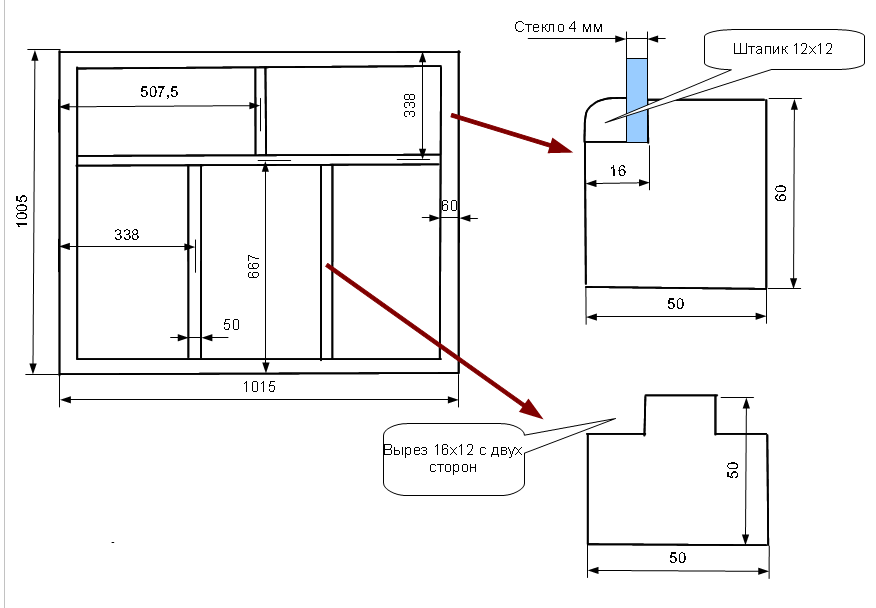

Пример схемы деревянного окна
Составление проекта
Прежде всего необходимо выполнить чертежи как сделать деревянное окно своими руками. Для этого надо определиться с размерами будущего изделия и его конструкцией. Соответственно, предварительно следует измерить оконный проем.
Чтобы правильно составить чертежи деревянных окон своими руками, можно ознакомиться с существующими проектами, и подобать из них наиболее оптимальный. В таком случае останется лишь подогнать размеры конструкции под оконные проемы здания.
В итоге выполненные чертежи окон своими руками из дерева должны отображать все детали изделия, а также их размеры, указанные обязательно в миллиметрах. Наличие такого проекта значительно упростит рабочий процесс, так как все нюансы конструкции будут у вас перед глазами. Соответственно, уменьшается вероятность допущения ошибок.
Ниже в качестве примера рассмотрим, как выполнить наиболее простую конструкцию – глухое деревянное окно своими руками.
Схема оконного короба
Изготовление короба
Короб является хоть и самым простым элементам окна, к его изготовлению нужно подходить очень ответственно, так как именно он принимает на себя всю нагрузку от окна. Для изготовления короба можно использовать лишь хорошо просушенные доски, без каких либо дефектов. Отличным вариантом являются сосновые доски, так как достаточно устойчивы к воздействию влаги.
Инструкция по изготовлению короба выглядит так:
- Работа начинается с выполнения заготовок. Для этого от доски толщиной 5 см необходимо отпилить четыре детали – две равные ширине проема, и две равные его высоте.
- Затем в торцах досок, которые будут укладываться по ширине проема, нужно лобзиком выпилить шип. У вертикальных же заготовок с торцов выполняются соответствующие пазы.
- Далее на каждой доске при помощи рубанка выбирается паз глубиной в 4 мм и шириной 50 мм.
- После этого короб собирается. Места стыков обязательно проклеиваются столярным клеем. Дополнительно конструкцию можно упрочнить металлическими уголками.
- В завершение работы короб вставляется в стену. Зафиксировать в проеме его можно разными способами, в зависимости от материала стен. Обычно используют нагели или дюбель-гвозди.

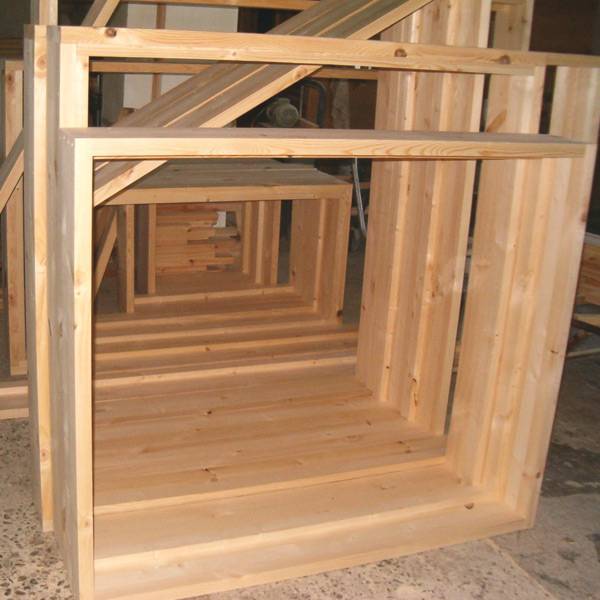

Готовая оконная коробка

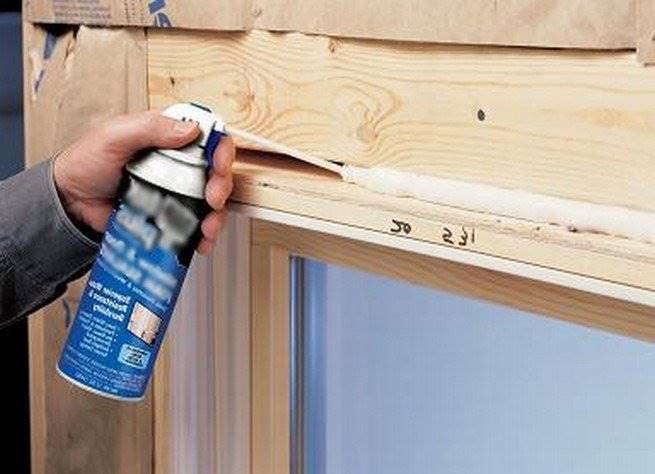

Пространство между стеной и коробом задувается монтажной пеной. Кроме того, устанавливаются наличники, которые обеспечивают дополнительную фиксацию короба.

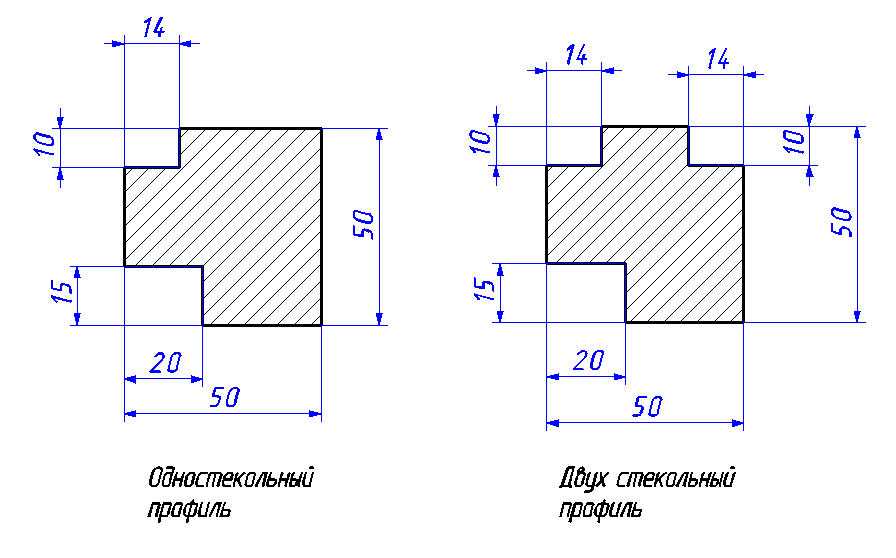

Варианты профиля рамы
Изготовление рамы
Перед тем как сделать окно из дерева своими руками,следует подготовить качественный, хорошо просушенный брус сечением 5х5 см.
Дальнейшая работа по изготовлению рамы выглядит так:
- Первым делом в брусе следует выполнить паз для установки в короб. Ширина паза должна составлять 20 мм, а глубина – 15.
- Затем выполняется паз с противоположной стороны для стекла и штапиков. Его глубина зависит от ширины стекла и размеров штапиков. Если планируется сделать раму двухстекольной, то паз выбирается с двух сторон бруса.
- Затем брус разрезается на четыре детали в соответствии с размерами, указанными в проекте. Углы деталей зарезаются под 45 градусов, в идеале желательно сделать соединение шип паз.
- Если окно достаточно большое, необходимо выполнить перемычку, чтобы разделить стекла.
- Далее места стыков деталей промазываются столярным клеем и собираются. Дополнительно рама укрепляется металлическими уголками, которые следует расположить на всех углах с двух сторон конструкции.
Металлический уголок для укрепления оконной рамы
На этом процесс изготовления рамы завершен.
Монтаж
Установка деревянного окна своими руками выполняется в таком порядке:
- Рама вставляется в короб и фиксируется саморезами, которые можно расположить под штапиками. Единственное, предварительно следует просверлить отверстие, чтобы рама не раскололась.
- Затем вырезаются стекла подходящего размера. Для этого используется стеклорез, которым нужно провести по линии реза, после чего аккуратно ее обстучать. В итоге окно должно отколоться по намеченной линии.
- После этого места прилегания стела к раме промазываются герметиком, после чего устанавливается стекло и закрепляется штапиками.

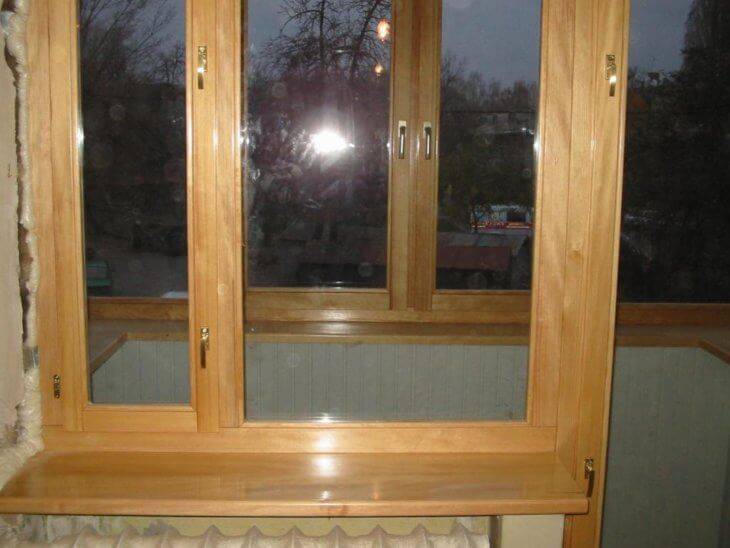

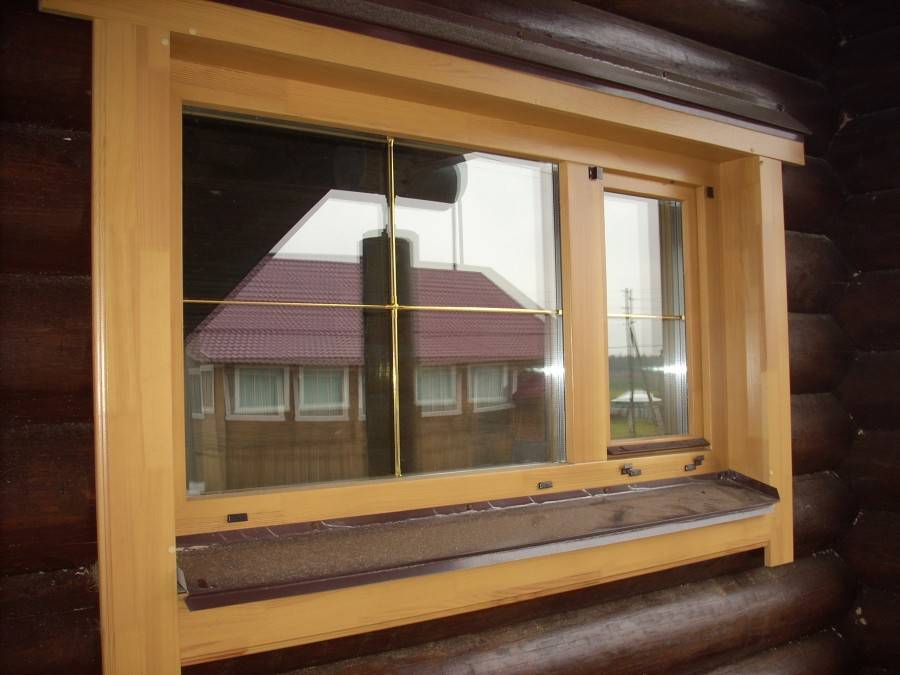

Теперь, можно считать, простое деревянное окно своими руками выполнено. Конечно, по желанию конструкция может быть усложнена. Но если вы подобной работой занимаетесь впервые, то лучше начать именно с такого окна.

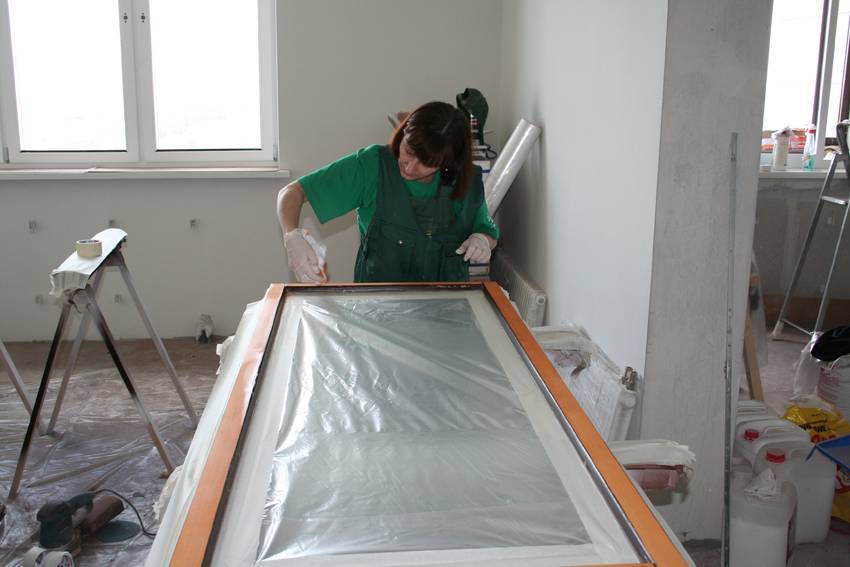

Удаление старой краски
Вариант 1 — установка стекол своими силами — (окна старого типа)
Более экономный вариант, в котором не нужно покупать готовый стеклопакет, немного проигрывает по тепло- и звукоизоляции.

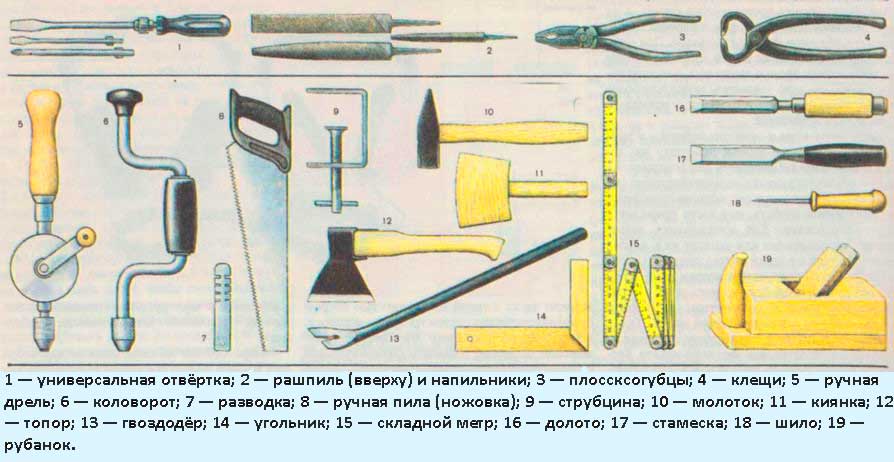

Чтобы установить стекло в оконную раму, нужно подготовить необходимые инструменты и материалы. Стекло — острый материал, и, чтобы не порезаться, в процессе работы используют защитные перчатки. Из инструментов и материалов понадобятся:
Прежде чем начать резать стекло, нужно определиться с нужными размерами. С помощью рулетки измеряют расстояние между пазами на раме. Так как во время температурных перепадов дерево имеет свойство сжиматься и расширятся, стекло вырезают на 4 мм меньше получившихся цифр. Иначе при сжатии оно может лопнуть. Процесс нарезки и установки стекла:
- Материал укладывают на стол или другую горизонтальную поверхность.
- Накрывают тканью и согласно размерам ставят пометки.
- Вначале делают отрез с короткой стороны стекла, затем — с длинной.
- К пометкам прикладывают линейку, вдоль которой стеклорезом делают один рез.
- Стекло укладывают резаной линией на край стола и аккуратно надавливают на него. Оно разломается на две части.
- Небольшие участки стекла (от 0,5 до 0,20 см) откусывают плоскогубцами.

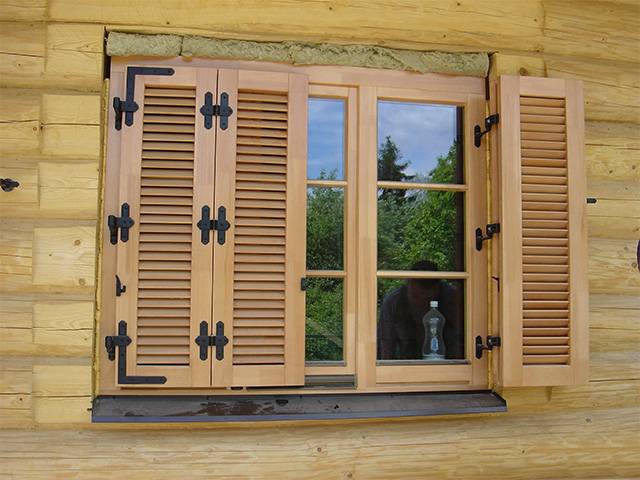

Какие встречаются рамы из дерева?
Деревянные окна классифицируют по нескольким признакам:
- вид дерева. Может использоваться либо цельная древесина, либо клееный брус. В России используют сосну, лиственницу или дуб, как основной материал. Также помимо дерева, рама может содержать защитные, укрепляющие элементы. Это позволит окнам быть долговечными. Комбинируют дерево обычно с алюминием. Так, внешняя сторона рамы защищается металлической конструкцией, это позволяет сократить негативное воздействие окружающей среды.К дереву также могут добавлять пластик. Также, как и с алюминием он защищает раму с внешней стороны, но такой вариант встречается намного реже;
- открытие окна может быть распашным, когда открывается одна или две створки. Или глухим, тогда окно не открывается совсем, оно полностью герметично. Также механизм открытия может быть поворотно-откидной, поворотно-распашной или фрамужно-откидной;
- по отделке рамы делят на окрашенные и лакированные;
Могут встречаться также французские, английские, немецкие и советские окна. Все они имеют различия и выбираются исходя из потребностей, желаний.
Изготовление окон своими руками
При изготовлении окна из пластика своими руками его стоимость получится в 2 раза ниже
Технология изготовления оконных блоков примерно одинакова по своей сути, различается только по методике создания углов конструкции. В первую очередь определяется размер окна и делается подробный чертеж. Затем проводится расчет потребности в материалах и их закупка. Перед началом работы следует подготовить широкий устойчивый стол с ровной поверхностью, превышающую по размерам раму.
Из пластика
В домашних условиях пластиковые окна делают из профиля, внутри которого установлена стальная пластина для придания конструкции жесткости и прочности. Если покупать отдельно материал и фурнитуру, стоимость будет в 2-2,5 раза ниже, чем изготовленное на заказ изделие. В каталогах компаний представлены профили разной толщины и цвета, поэтому с выбором не возникнет затруднений.
Важно ровно соединить углы профиля
Пошаговая инструкция сборки пластиковых окон:
Проведение замеров, нанесение разметки. Необходимо убедиться, что каждый угол подготовлен к резке под углом ровно 45 градусов, а расстояния между контрольными точками соответствуют друг другу до миллиметра.
Распиливание прогонов на заготовки. Делать это нужно под прямым углом инструментом с небольшой скоростью движения режущего фрагмента. Стандартной болгаркой пользоваться не допускается, так как диск плавит полимер.
Проведение спайки угловых фрагментов. На верстаке делаются направляющие полозья, куда укладываются части рамы. Затем проводится нагрев их краев и соединение. Результат проверяется угольником, при необходимости проводится коррекция.
После полного остывания процедура повторяется, пока не будет собран единый монолитный контур в виде прямоугольника.
Удаление следов сварки. Проводится острым ножом и стамеской
Если по неосторожности образовались дыры, они заполняются жидкими гвоздями или расплавленным силиконом.
Изготовление стеклопакета. Сначала нужно нарезать нужное количество одинаковых по размерам стекол
Затем делаются рамки, которые по углам свариваются или спаиваются. Потом поэтапно проводится склеивание деталей. Число камер выбирается исходя из климатических условий региона.
Готовый стеклопакет вставляется в раму. Настройка проводится с помощью пластиковых прокладок. После выравнивания изделие фиксируется штапиками с резиновыми уплотнителями.
В заключение устанавливается фурнитура — ручки, механизмы вертикального и горизонтального открывания, петли.
Из дерева
Перед изготовлением стеклопакета стекла необходимо хорошо вымыть и обезжирить
Работать с деревом немного проще, чем с ПВХ, но и здесь есть множество нюансов. По конструкции окно из бруса представляет собой остекленную раму, установленную в прямоугольный каркас на стене здания.
Деревянная оконная рама своими руками изготавливается в такой последовательности:
- Проведение замеров проема. Проверяется вертикаль и горизонталь, отклонения учитываются и наносятся на схему. В результате должна получиться правильная прямоугольная фигура. Размер коробки берется на 2-3 см меньше проема.
- Изготовление косяка. Используется доска сечением 50х150 мм. В ней делается паз под раму и зубья для крепежа. Соединение в углах проводится по технологии шип-паз. Перед этим стыки густо промазываются столярным клеем. После проверки точности сборки рама закрепляется стальными уголками.
- Изготовление рамы. Берется брус 50х50 мм и распиливается на заготовки, соответствующие по размерам сторонам каркаса. Ширина и высота делается на 2 мм меньше, чем у рамы. Соединение проводится на штифты с заполнением клеем и последующим усилением уголками.
- Установка фурнитуры. В раму врезается ручка с замком, навешиваются петли. Древесина обрабатывается антисептиком и гидрофобным препаратом. После просыхания наносится краска, лак или гидрофобная пропитка.
В завершение вставляется стеклянная часть. Выбор делается в пользу одинарного стекла или стеклопакета по аналогии с изделием из ПВХ.

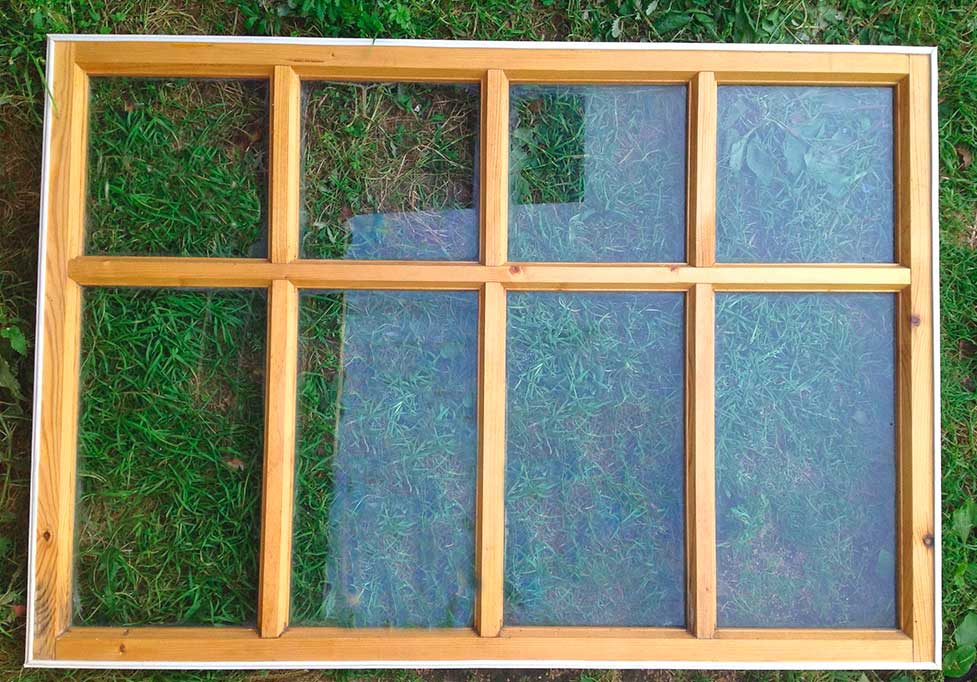

Решетчатые рамы
Такой тип окон используют для веранды, балконов или террас. Их делают со створками или форточками в рамах. Отличительная особенность их состоит в том, что для остекления используются стекла небольшого размера. Как недостаток отмечается их уменьшенная световая площадь. Это происходит из-за большого количества горбыльков.
Переплеты спаренного типа ставят в жилых помещениях. Их специфика в наличии двух переплетов (один внутренний, второй наружный). Они соединяются петлями и прижимаются винтами. Навешивание этих переплетов делают на общие петли. В некоторых случаях внутренний переплет делают глухим, а на летнее время его просто вынимают и пользуются наружным переплетом.
Можно вставить раму под один стеклопакет, но целесообразнее использовать ее на два стеклопакета. Аналогично такому остеклению можно заменить ее на двойную модель, у которой каждая будет остеклена отдельно.
Виды решеток на окна
Самыми крепкими считаются декоративные решетки на окна из металла, но и здесь имеются свои разновидности. Популярность получают красивые изделия, в которых литые или штампованные декоративные элементы используются для украшения сварных моделей. Комбинируя готовые узорчатые детали с профилированным прутком или арматурой, можно получать уникальные на вид наборы ограждений для оконных проемов. Такой способ разрешает удешевить производство и улучшить дизайн решеток на окна без ухудшения прочностных характеристик.
Виды оконных решеток:
- По способу установки – внутренние, наружные.
- По конструкции – глухие и открывающиеся.
- По способу открывания – распашные, роллетные, раздвижные.
- По форме – плоские, выпуклые, выпукло-вогнутые, круглые, арочные.
- По способу изготовления – ковка, литье, сварка, пластик, резная древесина.

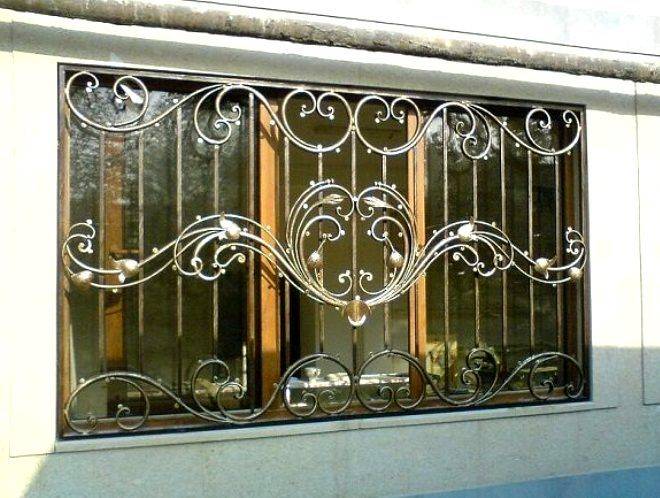

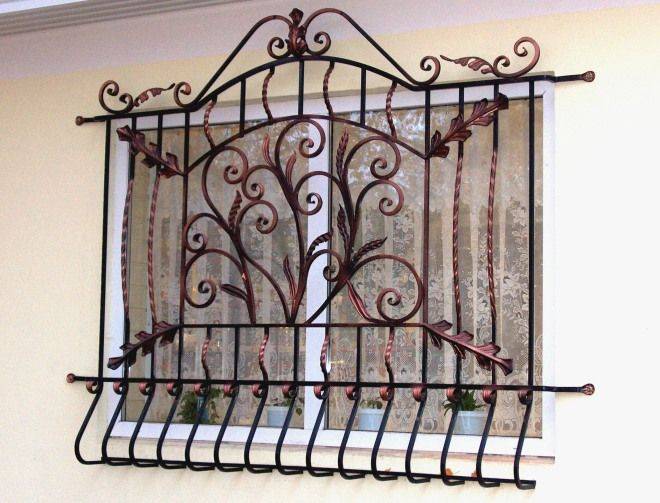

Кованые решетки на окна
Данный способ обработки всецело зависит от мастерства рабочего, он энергозатратный и требует массу времени. Недорогие изделия легко отличить по большому количеству повторных элементов, наличию штампованных деталей. Элитные ограждения всегда уникальны, каждый завиток узорчатой конструкции индивидуальный. Изготовление решеток на окна методом ковки всегда популярно из-за большого количества плюсов:
- Превосходная прочность кованых решеток на окнах.
- Отличная износостойкость и долговечность ограждений.
- Ковка используется во множестве стилей и придает фасаду индивидуальный облик.
- Простота в уходе.
- Хорошо пропускают свет.
- Кованый декор отлично гармонирует с зеленью, подходит отлично для загородного особняка или городской постройки.
Сварные решетки на окна
Ограждения исключительно из прямого прута, арматуры или полосы делают сейчас крайне редко. Охранные железные решетки на окна для жилого сектора должны выглядеть презентабельно. Хорошие сварщики всегда включают в узоры готовые завитушки, листики, шары и шпили, созданные методом гибки и холодной штамповки. Использование хороших аппаратов и абразивных кругов разрешает создавать конструкции, внешне мало уступающие кованым образцам.
Сварные решетки на окна имеют следующие плюсы:
- Стоят дешевле.
- Комбинируя готовые художественные элементы и стандартные прутья, можно способом сварки создавать уникальные узоры.
- Высокая надежность.
- Отличная долговечность.
- Презентабельный внешний вид.
Литые решетки на окна
По прочностным характеристикам литье уступает сварной или кованой конструкции. Решетки в оконном проеме, изготовленные данным способом, смотрятся интересно, но они легко разрушаются при помощи небольшого лома. Подойдет литое ограждение для домов с электронной сигнализацией в виде дополнительной охранно-декоративной защиты. Чаще этот метод используется при изготовлении отдельных элементов: завитушек, пик, листиков и других узорчатых деталей.
Изготовление оконной рамы
29-09-2016
Изготовление оконной рамы
Начинаем изготовление оконной рамы
Нечасто в нынешние времена приходится делать окна своими руками, так что, раз появилась такая возможность, то надо бы это дело задокументировать. В наших окнах было решено использовать стеклопакеты, а значит наши оконные рамы будем делать одинарные и большого сечения.Итак, вводные данные (т.е. характеристики оконных рам):
- Сечения рамы и форточки будут у нас одинаковые.
- Толщина коробки и рамы 65 мм.
- Используемый материал – сосна.
- Брус – переклейка из нескольких ламелей.
Делаем профиль оконной рамы
Так как фрезерного станка у нас нет, то профиль рамы и форточки будем резать на циркулярном станке, с обязательным использованием гребенок. Всё делаем строго по чертежам, которые предварительно подготовлены.Обработка всех деталей рамы производится до сборки и склейки. Впоследствии при сборке очень пригодились пружинные зажимы и конечно быстрозажимные струбцины “Piher”, но фотографии таинственным образом испарились (однозначно происки конкурентов). Полная сборка рамы будет чуть ниже.
Форточка оконной рамы
Саму форточку мы будем собирать на соединение “шип-проушина”.Формировать шип и проушину мы будем с помощью шипорезного приспособления на круглопильном станке (кабинетная пила).Для этого предварительно выставляем глубину пропила, для удобства используем электронный глубиномер Trend Depth Gauge / D60После чего устанавливаем наше приспособление, настраиваем отступ от края заготовки и формируем контур нашего шипа двумя пропилами. Выполняем данную операцию со всеми заготовками.Теперь необходимо срезать лишнее и оставить только сам шип. Для этого используем каретку и работаем от упора, просто притянутого струбциной к каретке.Проушину изготавливаем при помощи того же приспособления, но меняем обычный пильный диск, на наборный диск DADO с необходимо нам шириной пропила.Теперь необходимо склеить и обработать раму нашей форточки.Приступим к сборке.Склеиваем на влагостойкий клей Titebond Ultimate III и стягиваем струбцинами Piher Maxi FПосле чего подчищаем грани форточки рубанком , в нашем случае это рубанок – оборотник Veritas Low Angle Jack Plane с малым углом установки ножа.Далее по уже готовой, склеенной раме форточки режем профили внешнего контура на кабинетной пиле от параллельного упора.Готово!
Собираем оконную раму
Пришел черед собирать нашу основную раму. Собирать будем “на ус” применяя закладные шипы, предварительно профрезеровав отверстия с помощью фрезера “домино”.И стягиваем всё это дело, опять же, струбцинами испанского производителя «Piher»После обработки пилой необходимо подчистить профиль нашей рамы, для чего мы используем фальцгобель и зензубель от канадской фирмы Veritas
Установка оконной фурнитуры
Пришел черёд установки замка и петель форточки на нашу раму.Для начала разметим места установки, для чего удобно использовать небольшой плоский угольник.После разметки, высверливаем отверстия для ручки под замок, для достижения точного угла в 90 градусов используем сверлильную стойку KanzawaСледом фрезеруем гнездо и постель под замок. Для этого используем фрезер с упором и установленной пазовой спиральной фрезой LeighПрямые углы у постели формируем с помощью угловой стамескиОсталось совсем немного, снимаем на раме фаску под 45 градусов, для чего используем фрезер с прозрачной базой и кромочную фрезу Fisch под 45 градусов с нижним подшипникомВ местах сочленения формируем прямые углы при помощи стамески с прямой режущей кромкой.
Покраска оконной рамы
На этом изготовление рамы завершено, осталось покрыть ее маслом для защиты от внешних воздействий.Вот и всё, вставляем стекла устанавливаем рамы в проем и любуемся видом из прекрасного окна, изготовленного и собранного своими руками!
