Почему моргает светодиодная лампочка — устранение мерцания

Причины мерцания осветительного устройства на светодиодах во включенном состоянии

Основная причина, по которой светодиодное оборудование может мерцать, – плохое качество светодиодной матрицы. Пульсация выходного напряжения даже схемы питания классического варианта неизбежна. У качественных диодов насыщенность свечения в установленном диапазоне напряжений практически идентична, благодаря чему любая пульсация предупреждается.

В случае с некачественной матрицей, даже если напряжение упадет на 0,5, уже происходит изменение яркости светового потока. В некоторых случаях подобную ситуацию можно исправить за счет установки конденсатора большей емкостью. Но такой источник освещения не рекомендуется применять для жилых комнат.

Причины мерцания брендовых приборов освещения

При низком сетевом напряжении, даже если световой источник оборудован конденсатором достаточной вместимости, возможно проявление моргания, так как в результате уменьшения амплитуды конденсатор подзаряжаться успевать не будет. Подобные скачки напряжения происходят периодически, но если причиняют дискомфорт, можно дополнительно задействовать стабилизатор напряжения.

Довольно редко происходит моргание не всего источника, а только нескольких светодиодных элементов. По какой причине мерцает отдельный светодиод светодиодной потолочной лампы во включенном состоянии, когда соседние работают нормально? Это может происходить в том случае, если в процессе сборки матрицы были использованы разнотипные кристаллы с отличным номиналом питания. Бороться с такой проблемой, к сожалению, бесполезно, и, скорее всего, некоторые светодиодные элементы очень быстро выйдут из строя.

Причины обязательного устранения мигания ламп

Когда свет отключен, а лампочка моргает по ночам, необходимо сделать все, чтобы это не повторялось. Устранить мерцание нужно из-за следующих причин:

1. Происходит постоянное нарушение покоя человека.
2. Уменьшается срок работоспособности осветительного прибора. В результате этого длительность службы лампы сокращается в разы. И даже расхваленная изготовителем высокая производительность и длительный срок работы не помогут. Средний срок службы светодиодной или люминесцентной лампы составляет почти 10 тыс. часов (плюс/минус еще несколько сотен часов). Такой длительный период работы определяется тем, что светодиод потребляет значительно меньше электрической энергии. Но если лампа будет постоянно моргать, то срок работы составит 4-5 тыс. часов или меньше. Тут важным фактором является и качество лампы, и фирма-производитель.
3. Небезопасность для жилого помещения и его жильцов. В любой момент может произойти замыкание электрической сети, что часто провоцирует пожар, воспламенение и возгорание в проводке.

Поэтому, столкнувшись с такой проблемой, нужно попробовать лампу просто заменить и посмотреть, что будет. Если это не помогло, то без наличия специальных навыков и инструментов разбираться с проводкой и электрическим щитком не стоит. Среди основных правил безопасности, которых надо придерживаться, в первую очередь стоит отметить такие, как:

• отключить электрическое питание на щитке, чтобы обезопасить жильцов квартиры или дома;
• вызвать электрика;
• предупредить соседей по лестничной площадке, что наблюдаются подобные проблемы и поэтому будет проводиться ремонт проводки.

Таким образом, мигание лампы после выключения встречается часто. Решить эту проблему возможно, но для этого необходимо установить истинную причину такого явления. Если самостоятельно справиться с последствиями мерцания светодиодного осветительного прибора не выходит, тогда нужно обратиться за квалифицированной помощью.

Мерцание лампы из-за некачественного блока питания

В светодиодных лампах низкого качества вместо драйвера внутри цоколя спрятан блок питания на базе гасящего конденсатора и диодного моста с емкостным фильтром Пульсациям подвержены не только дешевые лампочки. Приборы из среднего ценового сегмента также могут содержать в своей конструкции более дешевый источник питания, из-за чего будет наблюдаться мерцание при запуске.

Блок питания состоит из следующих элементов:

• Диодный мост с емкостным фильтром.
• Гасящий конденсатор.

Подается переменный ток, который проходит через диодный мост. При прохождении он преобразуется в постоянный ток необходимой величины, но с высокой пульсацией. Емкостный фильтр и гасящий конденсатор снижает мерцание. Ток с выровненными характеристиками попадает на осветительный прибор, благодаря чему лампа работает в штатном режиме. В случае использования некачественных компонентов схема не сможет достичь нужных характеристик, из-за чего будет наблюдаться мерцание.

Способы устранения

Установка резистора в патроне

Если лампочки мигают из-за подсветки на выключателе, нужно выполнить разрыв цепи. Есть 6 основных способов устранения неполадки:

• шунтирование резистором;
• шунтирование конденсатором;
• подключение подсветки отдельным проводом;
• использование проходного выключателя;
• демонтаж подсветки внутри выключателя;
• включение параллельно светодиодной обычной лампочки.

Отключение подсветки выключателя – это самый простой способ. Для начала переключатель демонтируется, а провода для подсветки отключаются. Также можно выполнить замену старого выключателя на новый. Рекомендуется брать прибор с неоновой подсветкой – она мерцает реже, чем светодиодная.

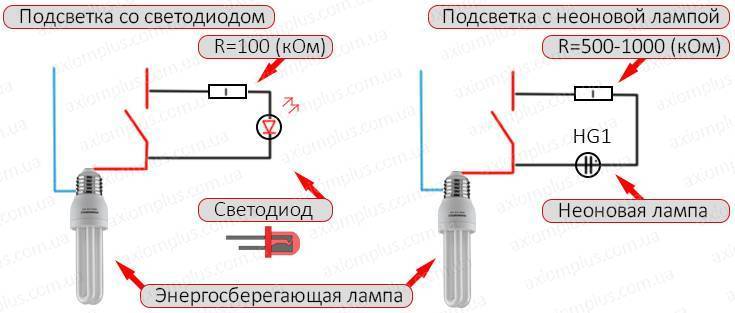

Схема подключения подсветки выключателя через резистор

При моргании группы источников света можно поставить вместо них одну лампу накаливания с небольшой мощностью. Мерцание должно пропасть, но нужно учитывать, что будут нарушены эстетические свойства люстры.

Устранить неполадку помогает установка маломощного резистора на 50 кОм для мощности 2 Вт. Работа должна проводиться качественно, иначе есть риск возгорания. Все контакты надо надежно заизолировать.

Устранить токи утечки можно только при помощи ремонта проблемных участков цепи. Иногда может потребоваться замена всей электропроводки в квартире или доме.

Устройство и принцип работы светодиодной лампочки

Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.

Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:

1. Светодиоды. Это основа всего этого осветительного прибора. Именно от них исходит свет, который так нас радует.
2. Печатная микросхема из теплопроводной массы. Этим элементом лишнее тепло отводится на радиатор, что позволяет держать внутри светильника температуру, при которой все составляющие его работают стабильно.
3. Радиатор. Принимает на себя всё излишнее тепло.
4. Цоколь. Позволяет вкрутить лампу в патрон. В основе цоколя латунь, поверх которой нанесён никель.
5. Основание. В непосредственном контакте с цоколем находится основание лампы, которое изготавливается из полимеров. Это позволяет предохранить корпус от действия электрического тока.
6. Драйвер. Благодаря этому элементу прибор может работать стабильно, даже если напряжение в сети будет скакать. По сути, это своеобразный стабилизатор напряжения.
7. Рассеиватель. Полусфера из стекла, которая прикрывает в верхней части лампу и позволяет рассеивать испускаемый лампочкой световой поток.

Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.

Основы работы светодиодной лампы

У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:

Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.

Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.

Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.

Мерцание лампы из-за некачественного блока питания

В светодиодных лампах низкого качества вместо драйвера внутри цоколя спрятан блок питания на базе гасящего конденсатора и диодного моста с емкостным фильтром

Пульсациям подвержены не только дешевые лампочки. Приборы из среднего ценового сегмента также могут содержать в своей конструкции более дешевый источник питания, из-за чего будет наблюдаться мерцание при запуске.

Блок питания состоит из следующих элементов:

• Диодный мост с емкостным фильтром.
• Гасящий конденсатор.

Подается переменный ток, который проходит через диодный мост. При прохождении он преобразуется в постоянный ток необходимой величины, но с высокой пульсацией. Емкостный фильтр и гасящий конденсатор снижает мерцание. Ток с выровненными характеристиками попадает на осветительный прибор, благодаря чему лампа работает в штатном режиме. В случае использования некачественных компонентов схема не сможет достичь нужных характеристик, из-за чего будет наблюдаться мерцание.

Как найти неисправность

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

первым идет блок питания

далее, блок управления RGB цветами (контроллер)

усилители RGB, если таковые есть

сама светодиодная лента

коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В (“+” “-” 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В (“+”/”-” 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Причины, по которым мигает люстра и что делать в этих ситуациях

Одна из основных причин, при которых происходит мигание люстры, вне зависимости от типа ламп – плохой контакт. Причем неисправность может находиться в любой точке, как в квартире, так и за ее приделами. В последнем варианте достаточно подсоединить контрольный прибор на входе кабеля в квартиру и если электропитание нестабильно, необходимо вызвать мастера обслуживающей организации.

В качестве измерительного прибора используется цифровой или аналоговый тестер. Напомним, что перед измерениями необходимо ознакомится с инструкцией для правильного выбора диапазона измерений.

Если на входе напряжение стабильно, следующим шагом нужно проверить все точки соединения проводов и места их подключения к выключателям и самой лампе. Нередко дополнительное обжатие клемм позволяет устранить неисправность. При проведении работ необходимо соблюдать меры безопасности и не касаться токопроводящих деталей голыми руками. В качестве тестера можно использовать отвертку со световым индикатором, который реагирует при контакте с проводом «фаза».

Еще одна причина, почему мигает свет в люстре, это некачественные детали патрона. При включенном освещении цоколь лампы нагревается и усиливает давление на прижимной контакт патрона, а после выключения, при остывании изделия, этот контакт не возвращается в исходное положение. Как правило, на непродолжительное время проблема решается изменением формы контакта, но лучше сразу заменить деталь на более качественную.

Вышеперечисленные причины можно считать общими для всех светильников вне зависимости от типа ламп используемых в них. Но люстры со светодиодными лампами заслуживают отдельного разговора.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие

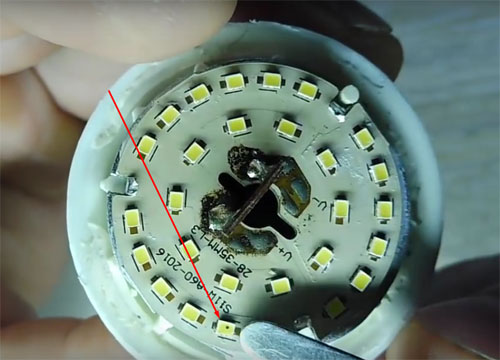

	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.
	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.
	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.
	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.
	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Особенности разборки прибора и чистки контактов

Если коротит диммерный выключатель для линии света при включении, нужно произвести разборку и зачистку контактов. Работы осуществляются так:

1. Снятие ручки регулировки. Понадобится убрать полукруглые детали или шлицы. Одной рукой придерживают корпус, а второй аккуратно тянут ручку.
2. Удаление крепежной контргайки или винтов. Работают отверткой, поворачивания ее против направления часовой стрелки.
3. Снятие пластиковой накладки и рамки.
4. Ослабление внутреннего крепежа механизма диммера.
5. Извлечение переключателя из подрозетника.

Контакты имеют вид полусфер. При обнаружении нагара следует зачистить элементы до блеска наждачкой. Если нагар полностью не снимается, контакты зачищаются жалом отвертки.

Перед полной сборкой корпуса лучше посмотреть, плотно ли затянуты жилы.

Утечка тока

Утечки тока опасны не только тем, что могут испортить электрические приборы, но и возникновением пожароопасного фактора. Это связано со спецификой причин утечек тока.

К ним относят следующие проявления:

• Низкое качество или ошибки во время монтажа электрической аппаратуры – трансформатора, кабелей, выпрямителей, разводок и т.п.
• Повреждение внешнего слоя изоляции, его отсутствие.
• Плохой контакт между проводниками.

Если проводка и электрическая аппаратура смонтировано с низким качеством выполнения работ, то при выключении потребителя ток все равно может поступать на электроприборы. Типичная проблема, когда приборы работают при выключенном «размыкателе».

Изоляционный слой может быть поврежден при монтаже. Если изолятор низкого качества, например, полимерная изолента, — то со временем ее структура тоже может разрушаться. Особенно, если изолятор проложен по холодным, промерзающим, участкам.

Плохой контакт между проводниками возникает чаще всего из-за окисления поверхностей. В этом случае контакт будет прерывистым, в момент возникновения «замыкания», светодиодные лампочки будут вспыхивать и затухать при «размыкании».

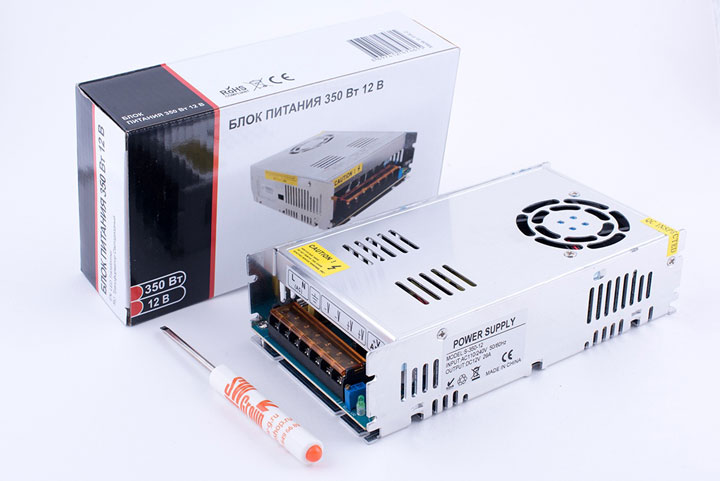

Блок питания

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Мигание при выключенном положении

Пульсации при неактивном состоянии выключателя могут обнаруживаться из-за попадания электрического тока в сглаживающий конденсатор. В нем происходит накопление тока, который при заполнении попадает на схемы и пытается активировать светодиодную лампу. Этого запаса не хватает для полноценного функционирования, поэтому лампа будет загораться на короткий промежуток времени. Мигание будет повторяться до устранения неполадки или поломки лампочки.

Влиять на мигание ламп могут следующие составляющие:

• подсветка выключателя;
• наведенное напряжение;
• токи утечки.

Эти причины нужно знать, чтобы уметь оперативно устранять их.

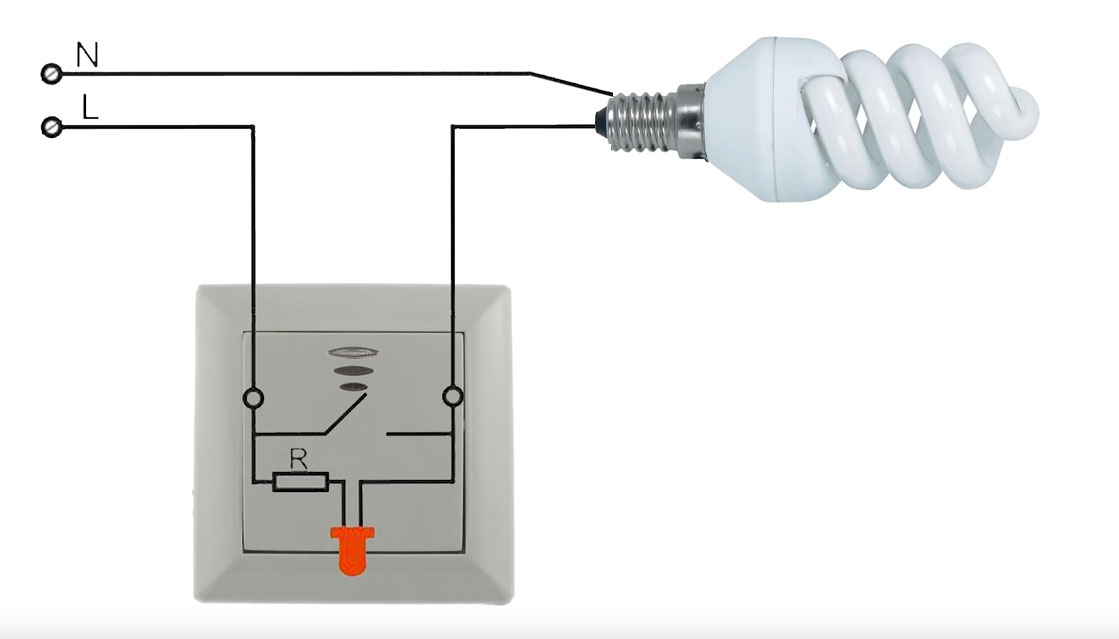

Влияние подсветки выключателя

Клавишные выключатели с подсветкой

Многие производители оснащают свои переключатели подсветкой. Она повышает комфорт пользования, так как выключатель начинает гореть и его становится проще найти в темноте.

Но дополнительная подсветка может спровоцировать мерцание, особенно на дешевых лампочках. Это связано с параллельным подключением. В выключенном состоянии ток идет на питание подсветки, а при включении – на лампу.

Эта причина является одной из самых распространенных, поэтому именно на подсветку выключателя нужно обращать внимание при мерцании светильника

Наведенное напряжение

Изменение участка проводки — оптимальное решение в устранении наведенного напряжения

Возникает при подключении нескольких приборов к одному многожильному кабелю. Также может наблюдаться при прокладке нескольких независимых линий в одну штробу.

Устранить неполадку можно путем замены одной светодиодной лампочки на устройство меньшей мощности. На время можно поставить лампу накаливания, но нужно помнить, что на нее также повлияет наведенное напряжение. Оптимальным решением будет изменение участка электропроводки и выделение отдельной линии для осветительной группы.

Токи утечки

Ток утечки является самой опасной причиной, по которой мигает лампочка. Он появляется из-за некачественного и неправильного монтажа, повреждений изоляции, плохого контакта. В результате появляется разрыв цепи, который может привести к возгоранию. Даже в нерабочем состоянии токи будут поступать на электроприборы.

Выводы

Когда купленный на замену лампы накаливания дорогостоящий LED светильник неожиданно замигал или появилась явная усталость глаз, надо проверять пульсацию. Если простая бытовая проверка на стробоскопический эффект показала его наличие, то это повод для проверки качества светильника.

Для этого надо провести контрольную проверку светодиодной лампы путем замены или испытании в другой сети освещения. Затем предпринять шаги для самостоятельного устранения мерцания, описанных выше (выключатель с подсветкой, диммер, конденсатор или резистор).

В том случае, если со 100% исправной лампой предпринятые меры успеха не принесли, создание в/ч фильтров тоже не устранили пульсаций, необходимо обращаться к специалисту для проверки качества поставляемой энергии, правильности монтажа, а также проверки изоляции. Эта работа требует необходимых приборов и знаний ПТЭ и ПТБ.

После устранения причин дискомфорта LED светильник  качественно отработает долгий срок и сэкономит затраты на электричество.

Полезное видео модернизации LED ламп

Модернизация светодиодной лампы

Убедившись в надежности сети и домашней электропроводки, не выдержавшую стробоскопическую проверку LED лампу можно разобрать и впаять новые комплектующие согласно одному из рассмотренных выше способов.

Использовать усовершенствованные изделия желательно в комнатах с редким посещением (кладовки, погреба, хозяйственные постройки).
