Сравнение по другим характеристикам
Об одной особенности работы батарей – инертности – уже было упомянуто выше. Но для того чтобы сравнение радиаторов отопления было корректным, его надо производить не только по теплоотдаче, но и по другим важным параметрам:
- рабочему и максимальному давлению;
- количеству вмещаемой воды;
- массе.
Ограничение по величине рабочего давления определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота столба воды может достичь сотни метров. Кстати сказать, это ограничение не касается частных домов, где давление в сети не бывает высоким по определению. Сравнение по вместительности радиаторов может дать представление об общем количестве воды в системе, которое придется нагревать. Ну а масса изделия важна при определении места и способа его крепления.

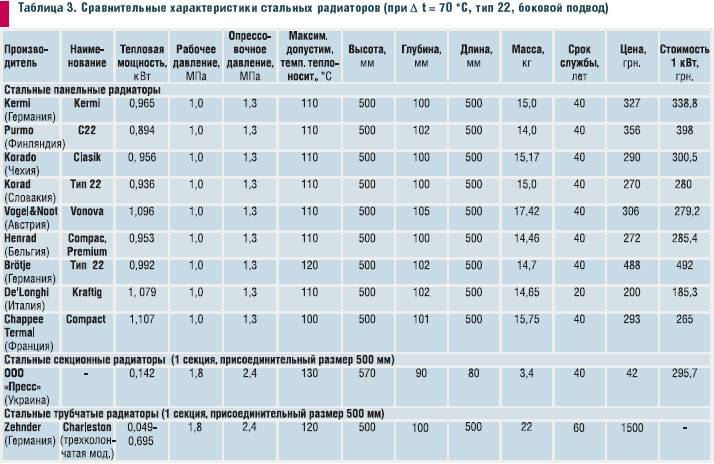

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:
Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.
Виды радиаторов отопления и их сравнительные характеристики
Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство
Стандартные
Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.
Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.
Чугунные
Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:
- средняя высота — 50—60 см.;
- длинна одной секции — 7—8 см.;
- предел мощности — 0,15—0,17 кВт;
- рабочее давление — 9—10 атмосфер.
Алюминиевые пластинчатые
Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.
Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:
- средняя высота — 60—70 см.;
- длинной одной составной части — 7—8 см.;
- тепловой потолок — 0,17—0,19 кВт;
- рабочее давление — 16 атмосфер.
Биметаллические
Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.
Характеристики стандартных моделей:
- высота секции и, соответственно, целого изделия — 40—50 см.;
- длина составной части — 8 см.;
- максимальная мощность — 0,19—0,21 кВт;
- выдерживаемое давление при работе — 20—35 атмосфер.
Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.
Чугунные
Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:
- высота секции — 40—50 см.;
- длина составной части — 5—6 см.;
- тепловой потолок — 0,09—0,11 кВт;
- рабочее давление — 9 атмосфер.
Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.
Алюминиевые
Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:
- высота — 50 см.;
- длина секции — 6—7 см.;
- температурный максимум — 0,11—0,13 кВт;
- давление при работе — до 16 атм.
Биметаллические
Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.
Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:
- высота изделия — 30—40 см.;
- длина одной секции — 6—7 см.;
- потолок мощности — 0,12—0,14 кВт;
- выдерживаемое давление при работе — до 28—32 атмосфер.
Чугунные
Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.
Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:
- высота корпуса отопительной системы — 80—90 см.;
- длина одной секции — 7—8 см.;
- температурный потолок — 0,18—0,21 кВт;
- максимальное давление — около 9—12 атмосфер.
Алюминиевые
Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:
- Высота изделия — до двух метров.
- Длина секции — около 10—12 см.
- Максимальная мощность — 0,40—0,45 кВт.
- Давление ~ 6 атмосфер.
Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления
Биметаллические
Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.
Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:
- Высота отопительной системы ~ 80—90 см.
- Длина составной части — 7—8 см.
- Тепловой потолок — 0,18—0,22 кВт.
- Рабочее давление — от 20 до 100 атмосфер.
Как рассчитать теплоотдачу биметаллического радиатора и одной секции
Мощность биметаллического радиатора связана с его ёмкостью и размером. Чем меньше в батарее носителя, тем он эффективнее и экономнее. Причина — малое количество воды, которая нагревается быстрее, поэтому и электроэнергии затрачивается намного меньше.
Фото 1. Биметаллический радиатор Bimetal 500/80, теплоотдача – 2280 Вт, производитель – «Konner».
Расчет количества секций
Для каждой комнаты производится свой расчёт нужного числа секций. Для этого учитывается ряд факторов: модель изделия, уровень теплоотдачи и площадь комнаты.
| Модель радиатора | Теплоотдача (кВт) | Площадь помещения (при высоте потолка в 2,7 метра) | ||||||||||||||||
| 8 | 10 | 12 | 14 | 6 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | ||
| Нужное количество секций | ||||||||||||||||||
| Биметалл 350 | 136 | 7 | 8 | 9 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |
| Биметалл 500 | 204 | 6 | 7 | 8 | 9 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
Когда у радиаторов тепловая мощность самая высокая, какие изделия лучше
Что касается отличий по размеру, то они очевидны — чем больше поверхность отдачи тепла, тем батарея будет более эффективна.
| Материал для радиатора отопления | Теплоотдача (Вт/м*К) |
| Чугун | 52 |
| Сталь | 65 |
| Алюминий | 230 |
| Биметалл | 380 |
Биметаллические
Они состоят из двух металлов. Каналы циркуляции воды изготовлены из стали, а внешний контур из алюминия, что придает биметаллическим радиаторам свойства алюминиевых. Они имеют высокую теплоотдачу — быстро нагреваются и быстро отдают тепловую энергию. Рабочее давление в системе до 35 атм. Такие батареи могут эксплуатироваться до 20 лет.
Фото 3. Биметаллический радиатор, подключенный к системе отопления. Изделие белого цвета.
Алюминиевые
Радиаторы из алюминия имеют более высокую теплоотдачу и дешевле стальных собратьев. Основная проблема — высокая требовательность к чистоте теплоносителя. Щелочная среда быстро разрушает их, рН теплоносителя не должна превышать 7,5. Это условие невыполнимо в условиях централизованного отопления.
Стальные панельные
Батареи стальные панельные могут быть различной конструкции, что и определяет отдачу тепла. Стальные быстро нагреваются и быстро остывают. Имеют более высокую теплоотдачу, чем чугун, но подвержены коррозии.
Фото 4. Стальной отопительный радиатор панельного типа. Подобные изделия подвержены коррозии.
Чугунные
Радиаторы из чугуна имеют низкую теплоотдачу. Но есть и положительные качества. Радиатор из чугуна имеет низкую инерционность: долго нагревается и долго остывает. К тому же в него входит большое количество теплоносителя, что позволяет обеспечивать отдачу тепла продолжительное время. Чугун не реагирует на химические включения, не поддается коррозии, но тяжел, громоздок и хрупок.
Сравнение радиаторов разных типов
Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:
- алюминиевые;
- биметаллические;
- чугунные.
Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:
- тепловая мощность;
- допустимое рабочее давление;
- давление опрессовки (испытания);
- вместительность;
- масса.
Примечание
Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру
Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.
Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.
Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.
Выбор биметаллического радиатора
После принятия решения о замене чугунного радиатора на биметаллический образец или приобретении нового подобного устройства необходимо остановиться на конкретной модели. Для окончательного выбора необходимо:
- Остановиться на каком-либо виде радиатора;
- Исследовать рынок материалов для изготовления радиаторов;
- Определить коэффициент полезного действия для анализа таких параметров, как пропускная способность и теплоотдача биметаллических радиаторов отопления, расчет которой требуется отдельно произвести;
- Осуществить замер веса прибора, отчего будет достаточно легко понять, из какого материала он изготовлен. Например, биметаллические радиаторы внешне схожи с алюминиевыми, но обладают разницей в весе на 55%.
https://youtube.com/watch?v=cWR96Fnc1mA
Биметаллические радиаторы могут производиться:
- С применением цельной стали, фиксируемой на каркас радиатора по всем техническим требованиям;
- С использованием стальных листов не по всей поверхности приборов, а в местах расположения трубок для нагревания.
В первом случае радиаторы отопления биметаллические, высота 800 более защищены от коррозии.При использовании листов из стали необходима более точная и скрупулезная сборка во избежание смещения пластин, и, как следствие, снижения КПД.
Так же полезно знать, что лучше выбрать — алюминиевые или биметаллические радиаторы, о их достоинствах и недостатках.
Выбор тепловой мощности
Технические характеристики радиатора биметаллического соответствуют друг другу, а именно это тепловая мощность (Вт) и межосевое расстояние:
- 100 Вт – 20 см;
- 100-145 Вт – 30 см;
- 120-140 Вт – 35 см;
- 179-200 Вт – 50 см.
Благодаря этой технической характеристике можно узнать, сколько секций конкретной модели радиатора нужно приобрести.
Рис. 4 Биметаллические радиаторы разных размеров
Так как стоимость этих приборов отопления достаточно большая важно правильно рассчитать количество нужных секций, чтобы не переплачивать. Для этого расчета понадобится следующая информация:
Для этого расчета понадобится следующая информация:
- Площадь помещения (м2) — S;
- Мощность одной секции конкретной модели радиатора — N;
Таким образом, формула выглядит так: (S* 100)/N= количество секций (шт.).
Например, помещение – 15 м2, а мощность одной секции батареи 160 Вт. Расчет: (15*100)/160=9,3.
Округлять полученное число нужно к большему значению, то есть получается, что по этим параметрам нужно 10 секций биметаллического прибора отопления. Но следует учитывать также количество окон в помещении, если их больше одного, то следует добавить 1-2 секции. Лучше конечно обратиться к квалифицированным специалистам, которые произведут правильный расчет, учитывая при этом все технические параметры и теплопотери дома.
Какие биметаллические радиаторы отопления лучше
Как рассчитать количество секций биметаллических радиаторов отопления
Вполне естественно, что наиболее эффективно и оптимально рассчитать количество секций могут эксперты, которые имеют большой опыт работы в данной области, поэтому лучше всего воспользоваться услугами специалистов. Профессиональный расчёт количества секций биметаллических радиаторов отопления является максимально точным и предоставляет возможность для того, чтобы оптимально определить, какое количество устройств нужно использовать не только лишь в каждой отдельной комнате, но еще и в любых типах объектов.
Профессиональный способ расчёта учитывает огромнейшее количество различных параметров, среди которых:
- материал, который использовался для возведения здания, а также толщина стен;
- тип окон, которые монтировались в данную комнату;
- общие климатические условия;
- присутствует ли отопление в помещении непосредственно над рассматриваемым;
- сколько присутствует внешних стен;
- площадь помещения;
- высота потолков.
Всё это позволяет добиться максимальной точности проводимых расчетов.
Почему так важно правильно выполнить расчет?
Правильный расчет – это основа комфортного проживания в квартире или доме. От него зависит:
- Температура в помещении. Небольшое количество секций не сможет обеспечить нагрев. Если их установлено слишком много, то воздух станет достаточно сухим, в комнате будет невероятно жарко.
- Возможные расходы на покупку отопительных приборов. Чем больше секций в батареях, тем дороже они обойдутся вам.
- Общая эффективность отопительной системы.
Распределение тепла в радиаторе
Важно! Все расчеты всегда считаются приблизительными. При учете сопутствующих факторов можно несколько снизить погрешность, но вы в любом случае не получите точных параметров
Точный подсчёт
Все вышеописанные способы расчёта количества секций биметаллических радиаторов – приблизительные. Существуют формулы для точного расчёта. Они учитывают самые разнообразные факторы:
- Высотность помещения.
- Теплоизоляционные параметры стен и окон (через окна происходит до 70% теплопотерь).
- Частота, с которой двери или окна открываются (особенно актуально для офисов и магазинов).
- Атрибуты отопительной системы.
- Среднесезонная температура в данном регионе.
- Наиболее частое направление ветра и прочее.
Для всего этого существуют специальные сервисы на сайтах, но зачастую нет возможности или желания скрупулёзно выяснять все подробности. В большинстве случаев можно ограничиться приблизительными данными.
Посмотрите короткое видео о том, как рассчитывается необходимая мощность радиаторов согласно нормативным документам:
Как вам статья?
Мне нравитсяНе нравится
Важные аспекты выбора радиатора
Выбирая радиатор надо помнить о гидравлическом ударе, который происходит в сетях централизованного отопления при первых запусках системы в работу. По этим причинам не каждый радиатор подходит для этого вида систем отопления. Теплоотдачу прибора отопления желательно проводить с учетом характеристик прочности отопительного устройства.
Важными показателя выбора радиатора являются его вес и вместимость теплового носителя, особенно для частного строительства. Емкость радиатора поможет в расчетах нужного количества теплового носителя в системе частного отопления, провести расчет расходов на энергию нагрева его до необходимой температуры.
Необходимо при выборе отопительных устройств учитывать и климатические условия региона. Радиатор крепится обычно к несущей стене, по периметру дома располагаются приборы отопления, поэтому их вес необходимо знать для расчета и выбора способа креплений. В качестве сравнений теплоотдачи радиаторов отопления таблица, в ней приводятся данные известной компании RIFAR. выпускающие отопительные устройства из биметалла и алюминия, а также параметры чугунных приборов отопления марки МС-410.

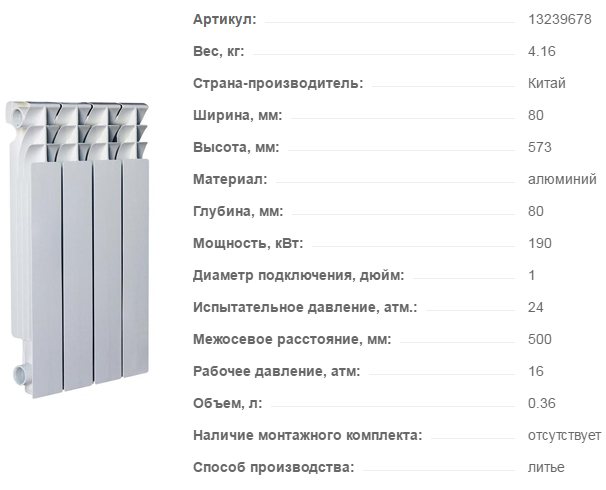

Алюминиевый от.прибор межосевое 500 мм.
Алюминиевый от.прибор межосевое 350 мм.
Расчет, согласно объему помещения
Этот способ расчета заключается в вычислении размера радиатора отопления, с показателем объема помещения. А значит, учет мощности производится на м3. Нормы СНиП устанавливают минимальный показатель мощности 41 Вт.
Чтобы рассчитать объем помещения следует знать ширину, длину и высоту потолка. А именно, площадь помножить на высоту потолка.
Например, площадь становит 16 м2, а высота потолка – 2,7 м:
Чтобы рассчитать нужную мощность радиатора отопления нужно 43*41=1771 Вт. Далее высчитывается количество секций. Если мощность одной секции становит 160 Вт, то формула такая:
Но есть и другие показатели, которые рассчитаны на разные особенности расположения помещения, или климатических условий региона. Например, если комната угловая, то полученный результат нужно еще умножить на коэффициент 1.3:
11,06*1,3=14.38, следует округлить и получиться 15 штук.
Если зима в регионе очень холодная (например, Крайний Север), то этот коэффициент становит 1,6:
11,06*1,6=17,69, нужно округлить, и получится 18 штук.
Если расчет количества секций делается для частного дома, то конечно нужно учитывать теплопотери крыши, стен, пола. В этом случае коэффициент становится 1,5:
11,06*1,5=16,59, нужно округлить, и получится 17 штук.
Тепловая мощность
В комнате отопительные приспособления ставятся у наружной стенки под оконным проемом. Благодаря этого, излучаемое прибором тепло распределяется оптимально. Холодный воздушное пространство, поступающий от окон, блокируется нагретым потоком, идущим наверх от радиатора.
Батареи из чугуна
Чугунные аналоги имеют такие плюсы:
- владеют продолжительным эксплуатационным ресурсом;
- имеют большой уровень прочности;
- они устойчивы к поражению коррозией;
- превосходно подходят для применения в коммунальных системах, работающих на низкокачественном теплоносителе.
- на данный момент производители изготавливают чугунные батареи (цена их выше, чем простых аналогов), имеющие улучшенный внешний вид, благодаря применению новых технологий отливки их корпусов.
Недостатки изделий: громадная масса и тепловая инерционность.
Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.
| Модель радиатора | Тепловая мощность одной секции в Ваттах |
| МС-140/М-2 | 160 |
| МС-140/М-300 | 117 |
| МС-90 | 130 |
| Т-90/М | 127 |
Радиаторы из алюминия
Изделия из алюминия имеют громадную тепловую мощность, чем аналоги из чугуна. При вопросе о том, сколько кВт в одной секции алюминиевого радиатора, эксперты отвечают, что она доходит до 0.185-0.2 кВт. В итоге для нормативного уровня прогревания пятнадцатиметрового помещения хватит 9-10 секций алюминиевых секций.
Преимущества таких устройств:
- легкий вес;
- эстетичный дизайн;
- большой уровень передачи тепла;
- температурой возможно руководить своими руками при помощи термостатических вентилей.
Но изделия из алюминия не имеют таковой прочности, как аналоги чугунные, к примеру масляный радиатор 2 кВт. Исходя из этого они чувствительны к скачкам рабочего давления в системе, гидравлическим ударам, излишне большой температуре носителя тепла.
Биметаллические изделия
Перед тем как узнать, сколько кВт в 1 секции биметаллического радиатора, направляться учесть, что такие батареи владеют похожими эксплуатационными параметрами с алюминиевыми аналогами. Но у них нет минусов, им характерных.
Это событие обусловила конструкция устройств.
- Они складываются из бронзовых или стальных труб, по которым течет теплоноситель.
- Трубки запрятаны в алюминиевом пластинчатом корпусе. В итоге вода, циркулирующая внутри, с алюминием корпуса не взаимодействует.
- Исходя из этого, кислотные и механические характеристики носителя тепла на работу и состояние прибора никоим образом не воздействуют.
Благодаря стали труб приспособление имеет большую прочность. Повышенную теплоотдачу снабжают внешние ребра из алюминия. Пробуя определить, сколько кВт в стальном радиаторе, учтите, что биметалл имеет самую высокую теплоотдачу — около 0.2 кВт на одно ребро.
Как выбрать и на что обратить внимание
Чтобы определиться, какой выбрать радиатор, необходимо учитывать особенности организации теплоснабжения дома и следующие характеристики самих обогревателей:
- значение опрессовочного давления, которое определяется при испытании изделия — этот показатель не должен быть меньше пиковых значений теплосети;
- при повышенном содержании щелочи или кислот в теплосети, следует выбирать обогреватель с сердечником из нержавеющей стали или меди;
- внешний алюминиевый кожух должен иметь достаточную толщину и не гнуться при механическом воздействии, а толщина ребра, выступающего от основания, должна быть от 1 мм и более;
- рекомендуемая толщина стенки сердечника — более 3 мм;
- в секционных батареях желательно проверить соединительные прокладки на эластичность;
- ребро батареи должно иметь ширину не менее 7 см, такой размер дает максимальную теплоотдачу;
- минимальный гарантийный срок (меньше двух лет) говорит о ненадежности данного прибора, так как средний срок службы радиаторов данного типа составляет от 20 лет.
Монолитные или секционные
Монолитные литые изделия выдерживают значительное давление и гидравлические удары, поэтому их следует устанавливать в многоэтажных домах. Секционные изделия не способны выдерживать подобные испытания в силу ослабления конструкции резьбовым соединением отдельных частей, но такие обогреватели легко обслуживать и, при необходимости наращивать, что невозможно в случае с литыми батареями в условиях частного дома.
Биметаллические или полубиметаллические
Помимо стандартных радиаторов, изготовленных из стали (или меди) и алюминия, производят полубиметаллические обогреватели. В этих изделиях внутренний сердечник выполняется не только из стали — в нем также присутствуют элементы из алюминия. Обычно алюминий применяют для установки вертикальных труб.
Такая замена основного материала существенно снижает прочностные характеристики изделия, а по долговечности в агрессивных теплосетях полубиметаллические радиаторы немногим отличаются от обычных алюминиевых батарей. Места соединения алюминиевой трубы со стальной трубой очень быстро приходят в негодность из-за разницы коэффициента расширения этих металлов при нагревании.
Полубиметаллические радиаторы немного легче оригинала, поэтому при покупке следует обратить внимание на этот момент, так как недобросовестные производители могут не указать точные параметры изделия. Эти обогреватели по характеристикам ближе к алюминиевым, поэтому их лучше устанавливать в частном доме
Расстояние между осями
Все виды выпускаемых биметаллических радиаторов подразделяют по расстоянию между входным и выходным отверстием. Наиболее часто расстояние между осями равно 350 или 500 мм, но некоторые производители изготавливают батареи с межосевым расстоянием в 200 и 800 мм.
Материал изготовления
Большая часть биметаллических батарей производится с каркасом из стали и оболочкой из алюминия. Стальной сердечник прекрасно справляется с избыточным давлением сети, сопротивляется воздействию коррозии, а алюминиевая оболочка служит отличным распространителем тепла. Некоторые производители используют высокоуглеродистые сорта стали, что позволяет достичь более высоких прочностных характеристик и долговечности изделия.
Сердечник.
К более дорогому, но самому лучшему варианту радиаторов из биметалла, относят батареи с медным сердечником. Это фактически вечный материал, обладающий высокой прочностью. Срок службы таких изделий — не менее 50 лет.
Мощность алюминиевых радиаторов отопления и другие их параметры
Мощность алюминиевых радиаторов отопления больше, чем у стальных или чугунных аналогов. благодаря высокой теплоотдаче этого металла. Кроме производительности, радиаторы из алюминия обладают рядом других достоинств, ввиду которых завоевывают все большую популярность среди аналогичного оборудования.
- Легкость – масса радиатора упрощает транспортировку и монтажные работы.
- Привлекательный вид – легко впишутся в окружающую обстановку.
- Долговечность – срок службы до 25 лет.
Мощность одной секции алюминиевого радиатора составляет 0,2 кВт, что является солидным показателем. Для отопления среднего помещения площадью до 15 м. достаточно 7 секций при стандартной высоте или 8, если потолки выше обычного. Если чугунные и стальные радиаторы алюминиевый превосходит, то есть современная разновидность, с которой они имеют практически равные данные.
Другие особенности выбора прибора
Система отопления считается одной из самых важных, поэтому при подсчете важно учитывать каждый квадратный метр помещения. Надо помнить, что если прибор предназначается для низкотемпературного напора, то полученный в результате расчета показатель нужно удваивать
На теплоотдачу изделий также оказывает воздействие то место, где они будут располагаться в комнате. Учитывать надо и метод, который будет применяться для их подключения.
Таким образом, можно разными способами определить КПД и другие параметры радиаторов. В этом случае можно решить, какое количество элементов должно быть приобретено. Для этого может применяться специальная таблица значений, упрощенный вариант расчета или сложный способ, предполагающий применение специализированной формулы. Последний вариант считается самым верным, поскольку он позволяет получить точное значение.
Как вам статья?
Мне нравится3Не нравится
Тепловая мощность радиаторов
Некоторые особенности отопления
Однотрубная и двухтрубная система отопления
- При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур. но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
- Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно. Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
- Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.
Наиболее эффективное место размещение радиатора — под окном
Примечание. Для того чтобы в комнате создавался наиболее постоянный микроклимат, там не должно происходить утечек тёплого воздуха – это тоже поможет наиболее точно рассчитать необходимую мощность отопителей. Так, радиаторы следует устанавливать под окном, как на фото вверху – потоки горячего воздуха будут подниматься вверх и создавать «штору» от проникновения холодного воздуха, исходящего от стекла.
Сколько нужно радиаторов на одну комнату
Монтаж биметаллического радиатора
Таблица мощности биметаллических радиаторов отопления в зависимости от бренда
Примечание. Следует отметить, что металл, из которого сделан радиатор не имеет абсолютно никакого значения при расчетах мощности отопительных приборов на то или иное помещение. Дело в том, что производитель всегда указывает в сопроводительных документах номинальную мощность одной секции или всего прибора, если он панельный.
Мощность секции биметаллического радиатора зависит от производителя
Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.
Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.
Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.
Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.
Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.
Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.
Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.
Нюансы создания системы
Система отопления должна быть такой, чтобы обогрев был достаточно быстрым и равномерным. В каждую комнату квартиры или дома устанавливаются батареи, количество и мощность которых должны быть обязательно просчитаны.
Тепло, которое получается помещением, должно быть равно потерям тепла. Можно выделить один упрощенный способ расчета, в соответствии с которым на 10 кв. м. площади нужно устанавливать радиатор, мощность которого должна быть равна 1 кВт. Однако в реальности лучше всего устанавливать конструкции с небольшим запасом, причем желательно увеличивать полученное значение на 15%. Этот приблизительный расчет КПД приборов считается оптимальным для частного использования. Обычно получается мощность, которая будет немного больше требуемого значения, но можно быть уверенным в надежности и качестве обогрева.
Профессионалы при расчете отопления пользуются более сложными и специфическими методами, которые могут даже определить мощности прибора на 1 квадратный метр.
Оребрение
Оребрение служит для увеличения общей площади теплоотдачи отопительного прибора. В современных моделях применяют различные конструктивные решения, которые делают оребрение более эффективным.
Эффективность теплоотдачи повышается благодаря вводу в конструкцию дополнительных ребер, а также профилированию конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, благодаря которому повышается скорость потока воздуха, что увеличивает интенсивность конвективного теплообмена. Наружные кромки ребер закругляют, чтобы повысить травмобезопасность.
Шестисекционные радиаторы.
Типы конструкции
- Монолитный. Радиатор состоит из неразборных стальных патрубков. Имеет постоянное количество секций, изменить которое нельзя. Основной характеристикой литого радиатора является повышенная надёжность. Прибор рекомендован к применению в системах, где наблюдаются частые скачки давления.
- Разборный. Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются между собой металлическими патрубками, имеющими резьбу.
Выбор той или иной конструкции зависит от типа отопительной системы. Так, для автономного отопления лучше приобрести разборную модель, для городской квартиры — литую.
Правила расчета количества секций биметаллических радиаторов
Говоря о таких отопительных приборах, как радиаторы отопления биметаллические расчет секций, безусловно, правильнее будет доверить специалистам, имеющим опыт такой работы. Квалифицированные мастера точно и грамотно проведут все вычисления и помогут определить, какой из образцов радиатора лучше всего установить в том или ином помещении. Кроме того, профессиональные рабочие смогут предоставить различные фото изделий и видео по их правильной установке.
Рассуждая на тему установки такого оборудования, как батареи отопления биметаллические расчет обязательно должен проходить с учетом следующих факторов:
- толщина стен обустраиваемой постройки и материал, из которого она изготовлена;
- виды установленных в помещении окон;
- наличие дополнительного отопления;
- стандартные климатические факторы (температура, влажность и т.д.);
- количество внешних стен;
- высота перекрытий;
- общая площадь жилища.
Учет всех этих критериев позволит выполнить максимально грамотный и точный расчет.
